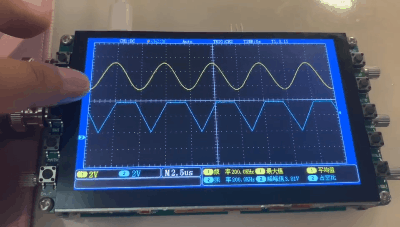

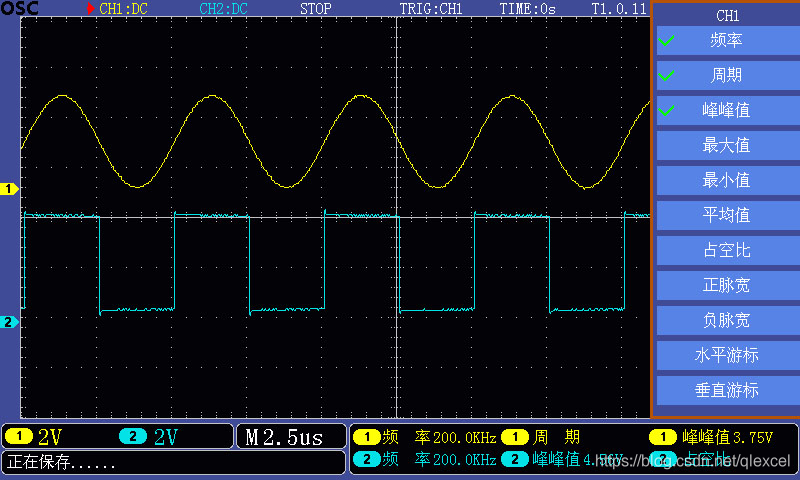

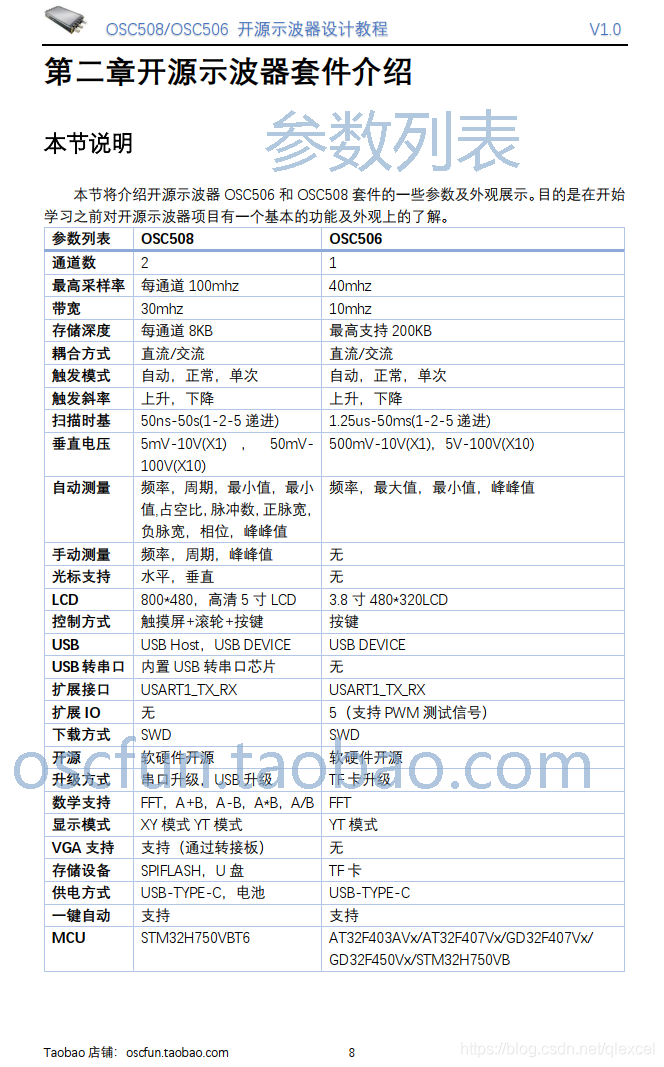

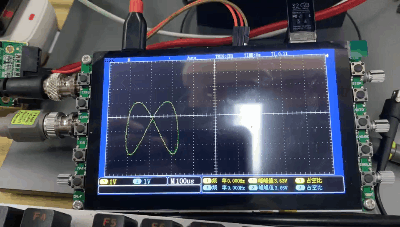

介紹
淘寶鏈接：https://item.taobao.com/item.htm?spm=a1z09.8149145.0.0.3b6b641azXFsK0&id=618746188037&_u=hgkprm6d92c
網盤資料下載地址：
鏈接：https://pan.baidu.com/s/18XXci-9umj6ymy4KD0xx4A
提取碼：9oda
示波器的源代碼和最新的原理圖需要關注他的微信獲取：
原理圖學習
AD9288電路

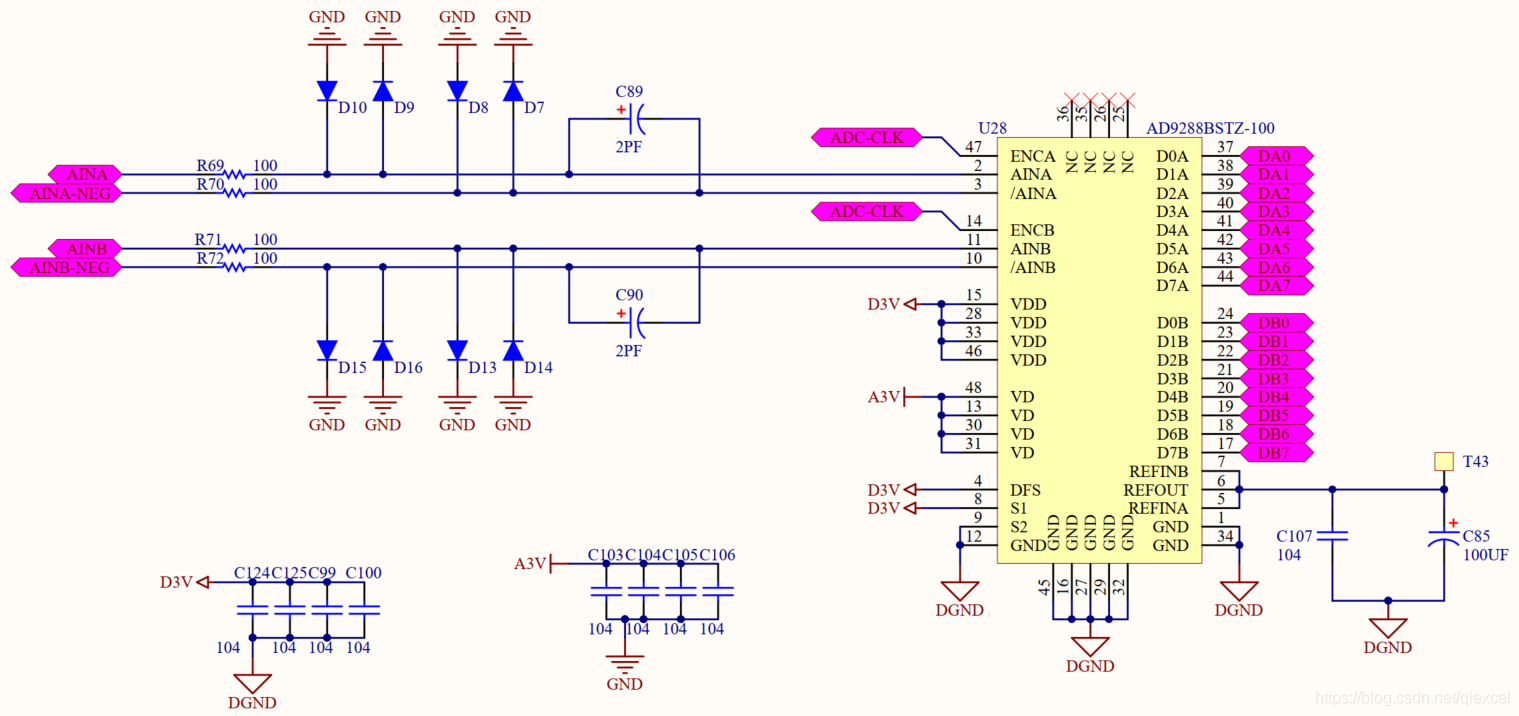

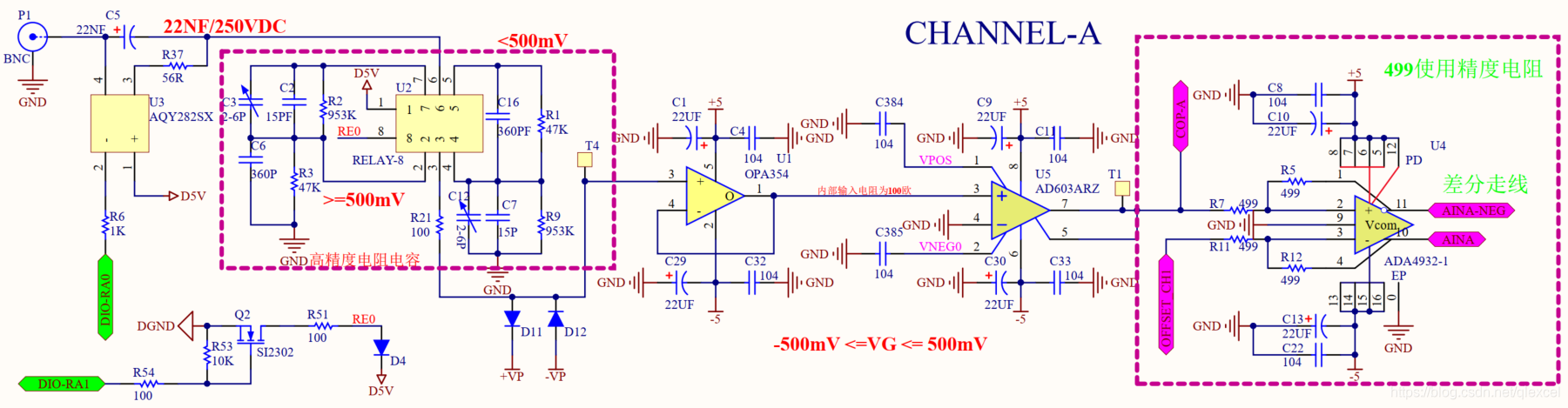

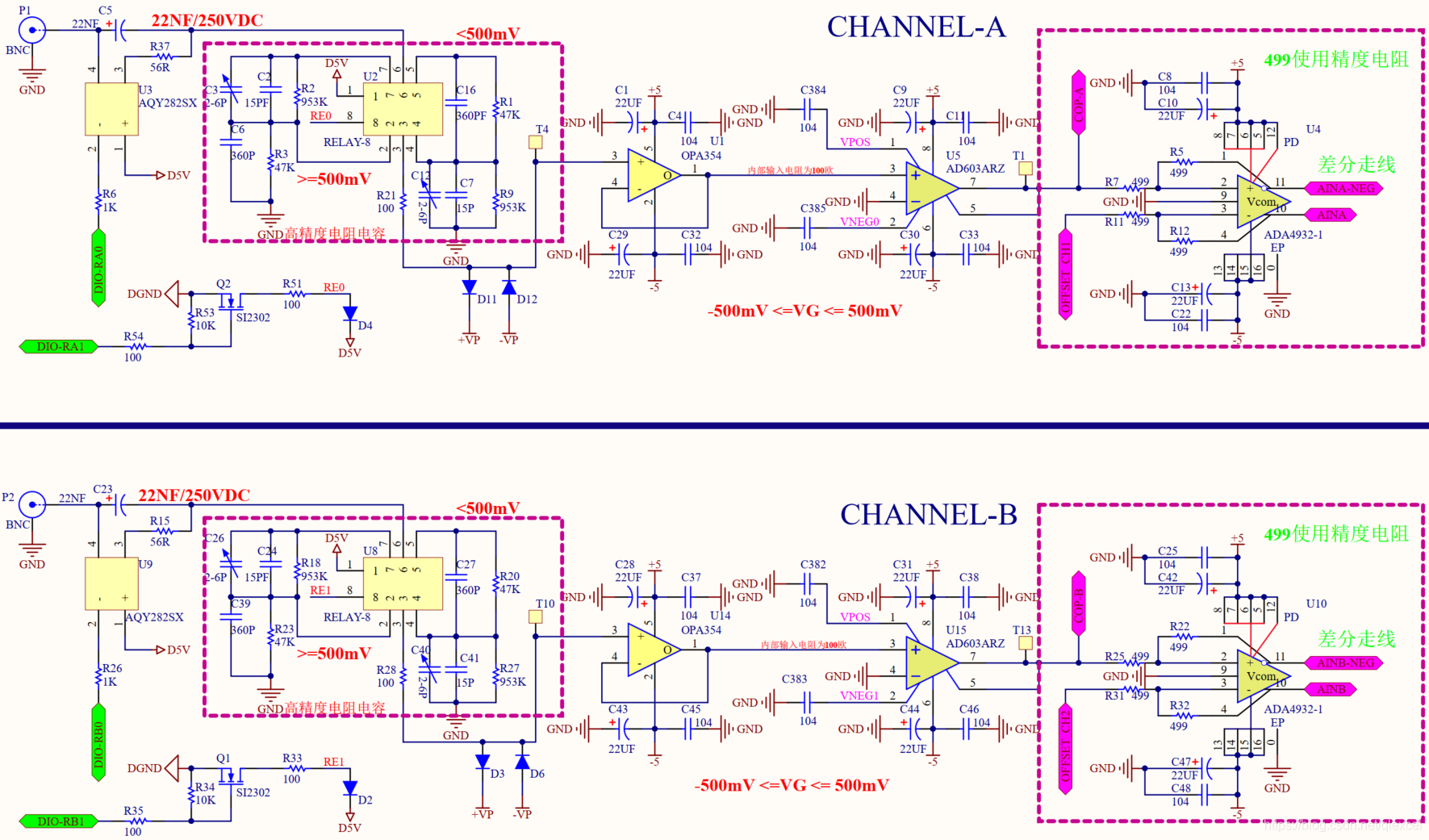

前端信號處理電路
- AQY282SX控制AC/DC耦合，
- 雙刀雙擲繼電器U2控制輸入信號衰減，當6、7接觸，2、3接觸，信號被縮小1M/47K=21.27倍，當5、6接觸，3、4接觸，信號被縮小1M/953K=1.05倍，
- 輸入信號經過被D11、D12鉗位在-Vp到+VP之間，
- 運放OPA354構成電壓跟隨器，

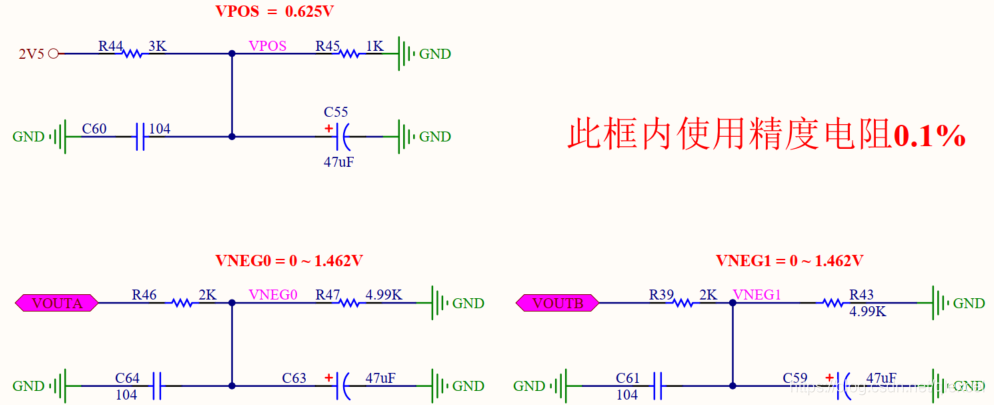

- AD603為壓控放大器，放大倍數由VPOS-VNEG的電壓差值控制，VPOS為恒定0.625V電壓，VNEG0由VOUTA分壓產生，VOUTA又來源于一個4輸出的DAC芯片，
- 經過縮小放大處理的信號送入單端轉差分運放ADA4932，該全差分電路的輸入輸出關系為：
AINA - AINA-NEG=Vi - OFFSET_CH1，其中OFFSET_CH1為直流偏置電壓，也由DAC芯片產生， - 信號被ADA4932轉成差分后送入AD9288中采樣，
- COP-A被引到后面的高速比較器中做硬體觸發使用，

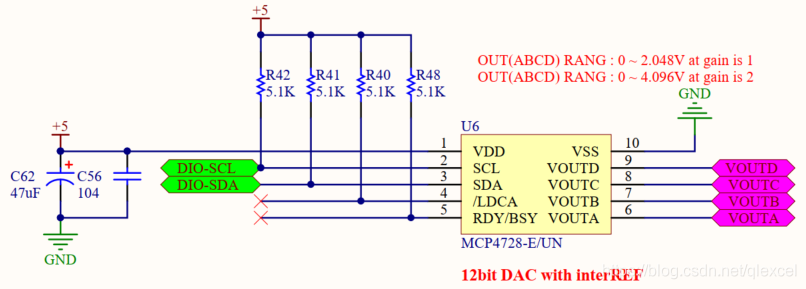

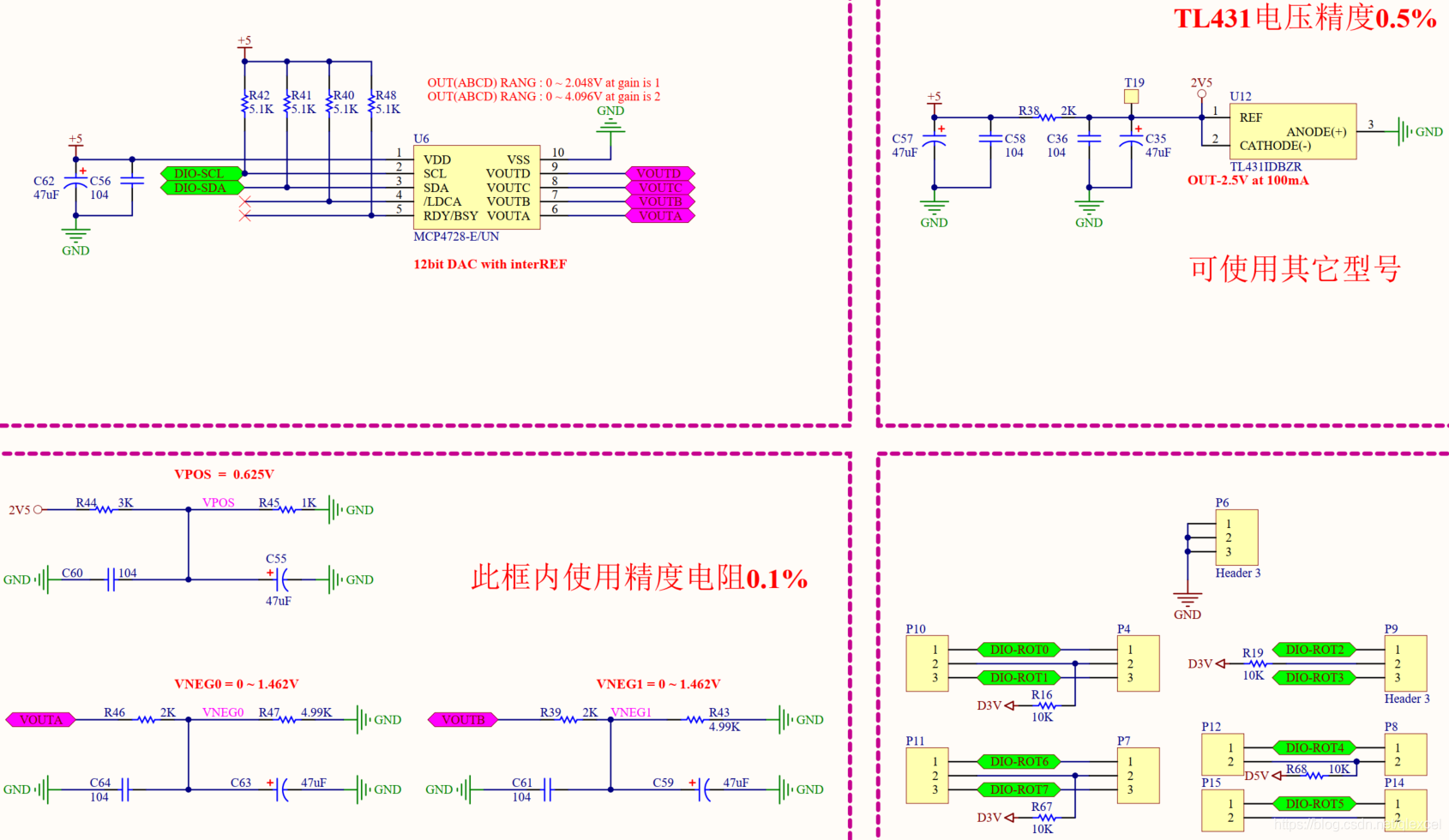

DAC、參考電壓、編碼旋鈕電路
- IIC通信的4輸出ADC芯片MCP4728.
- 使用TL431轉出2.5V參考電壓，
- 右下角是4個旋鈕，接到MCU的IO口，使用外部中斷來讀取旋轉動作，

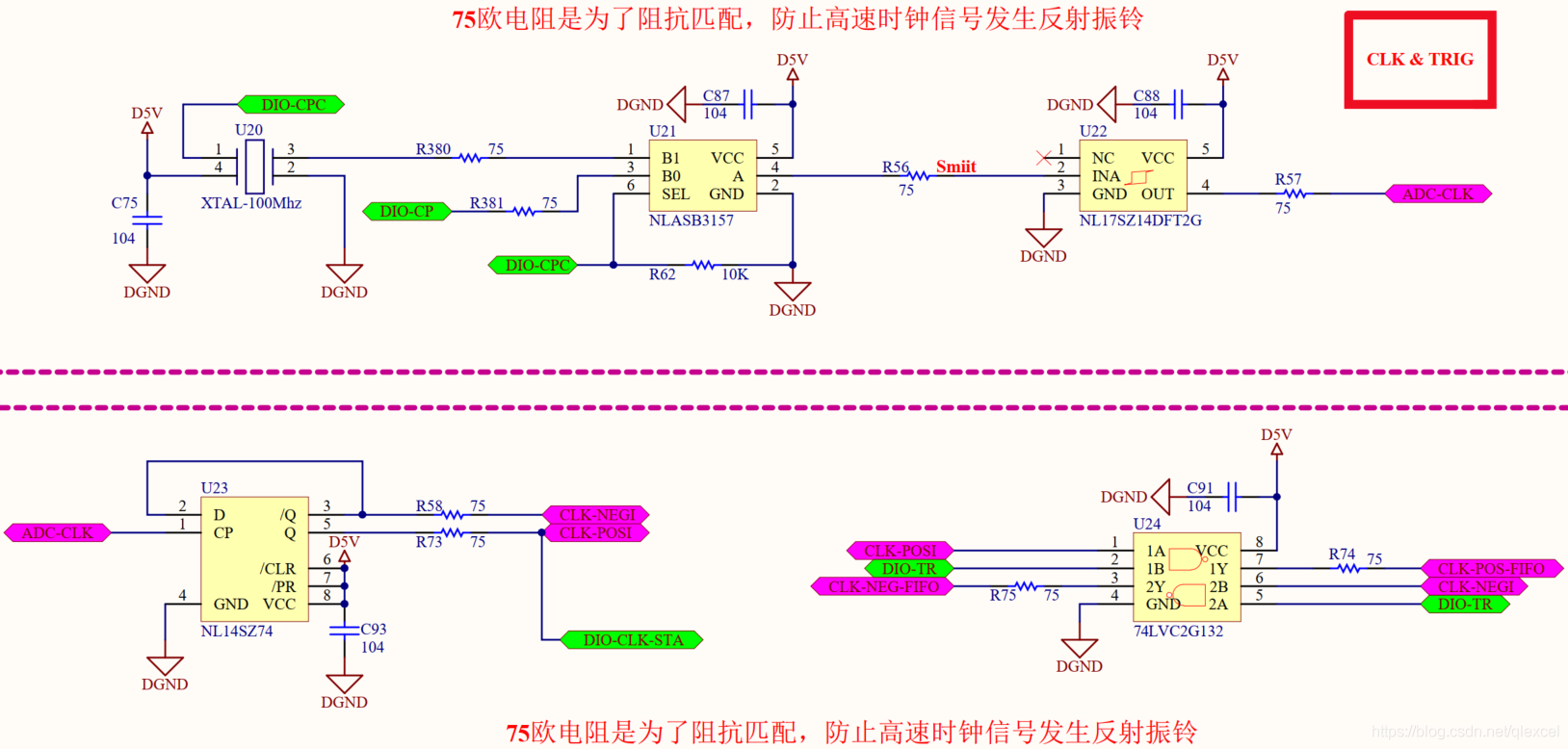

時鐘電路
- ADC-CLK是AD9288的時鐘，
- CLK-NEGI、CLK-POSI是74LVC574的時鐘，
- CLK-NEG-FIFO、CLK-POS-FIFO是FIFO的時鐘，

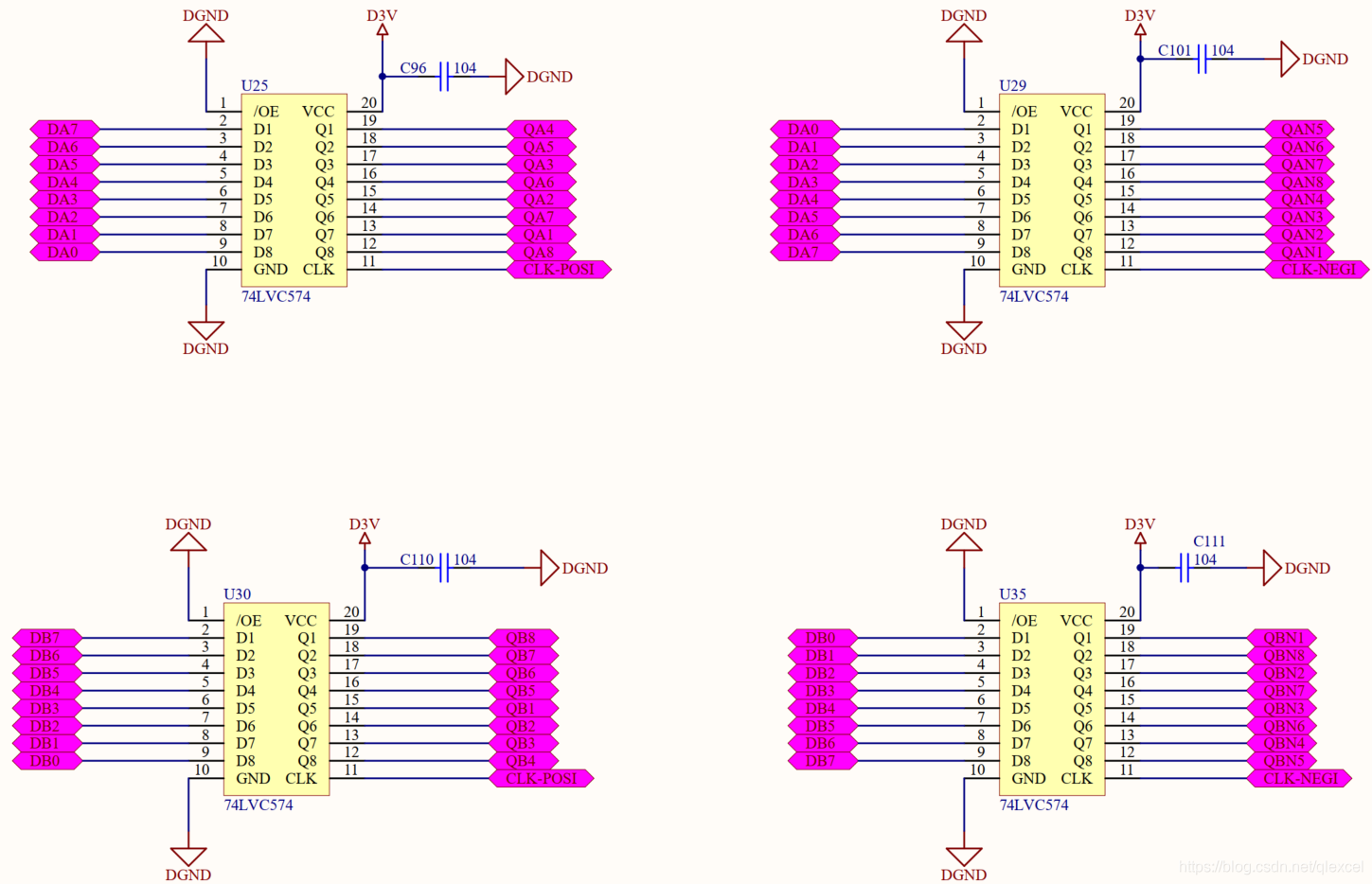

D 型觸發器74LVC574電路

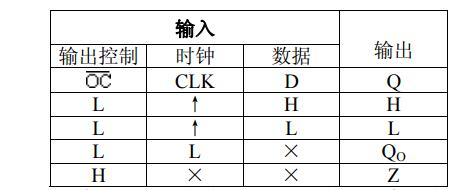

- 574是D型觸發器，用在AD9288的資料輸出和FIFO的資料輸入之間，控制資料是否輸入，真值表如下：

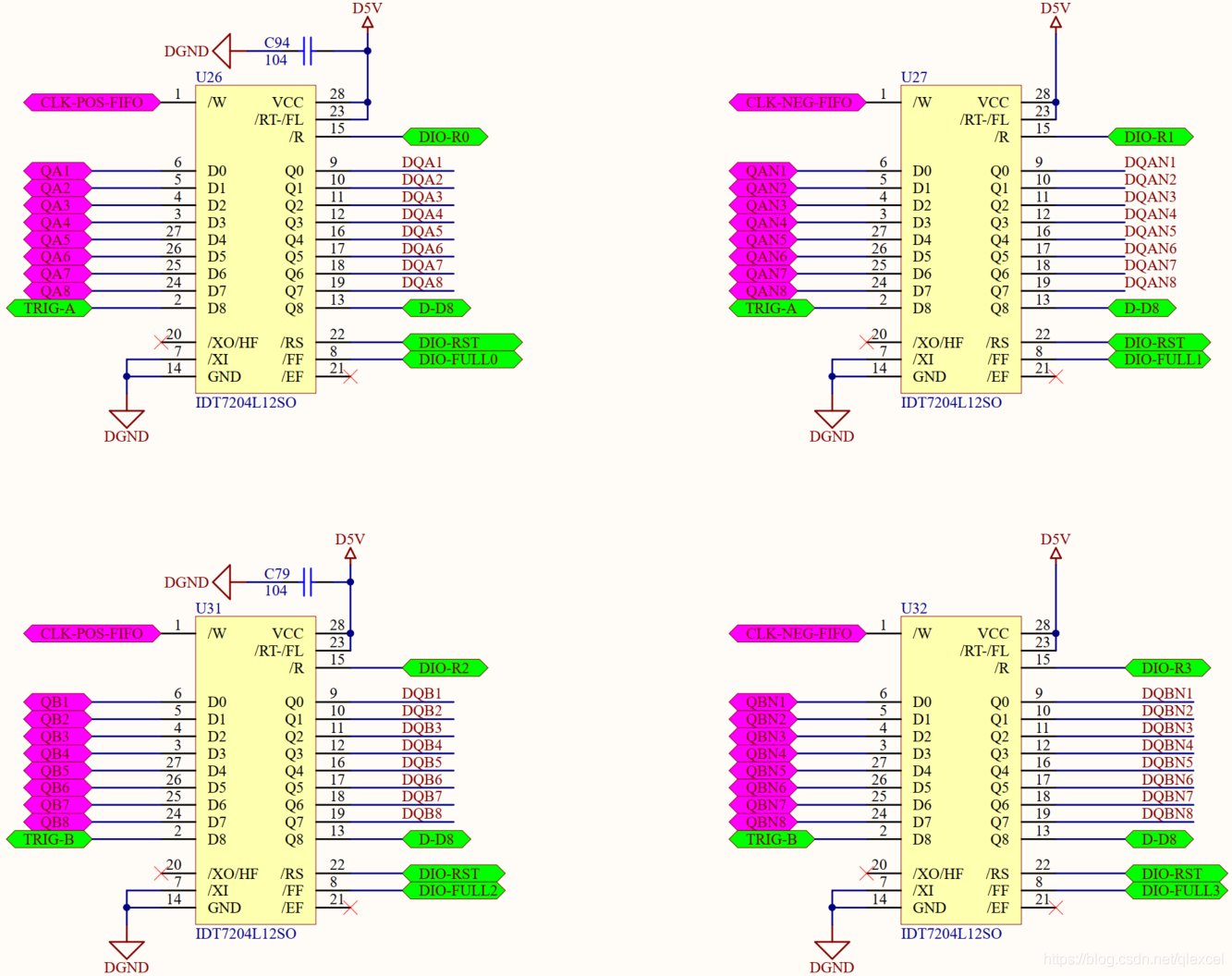

FIFO電路
- 由于AD9288的資料輸出速度很快，當100M采樣率時，資料輸出速度也是100M，普通單片機讀不了這么快，因此要不然使用FIFO芯片，先把資料存到FIFO中，再慢慢去讀資料，要不然就使用FPGA來存資料，

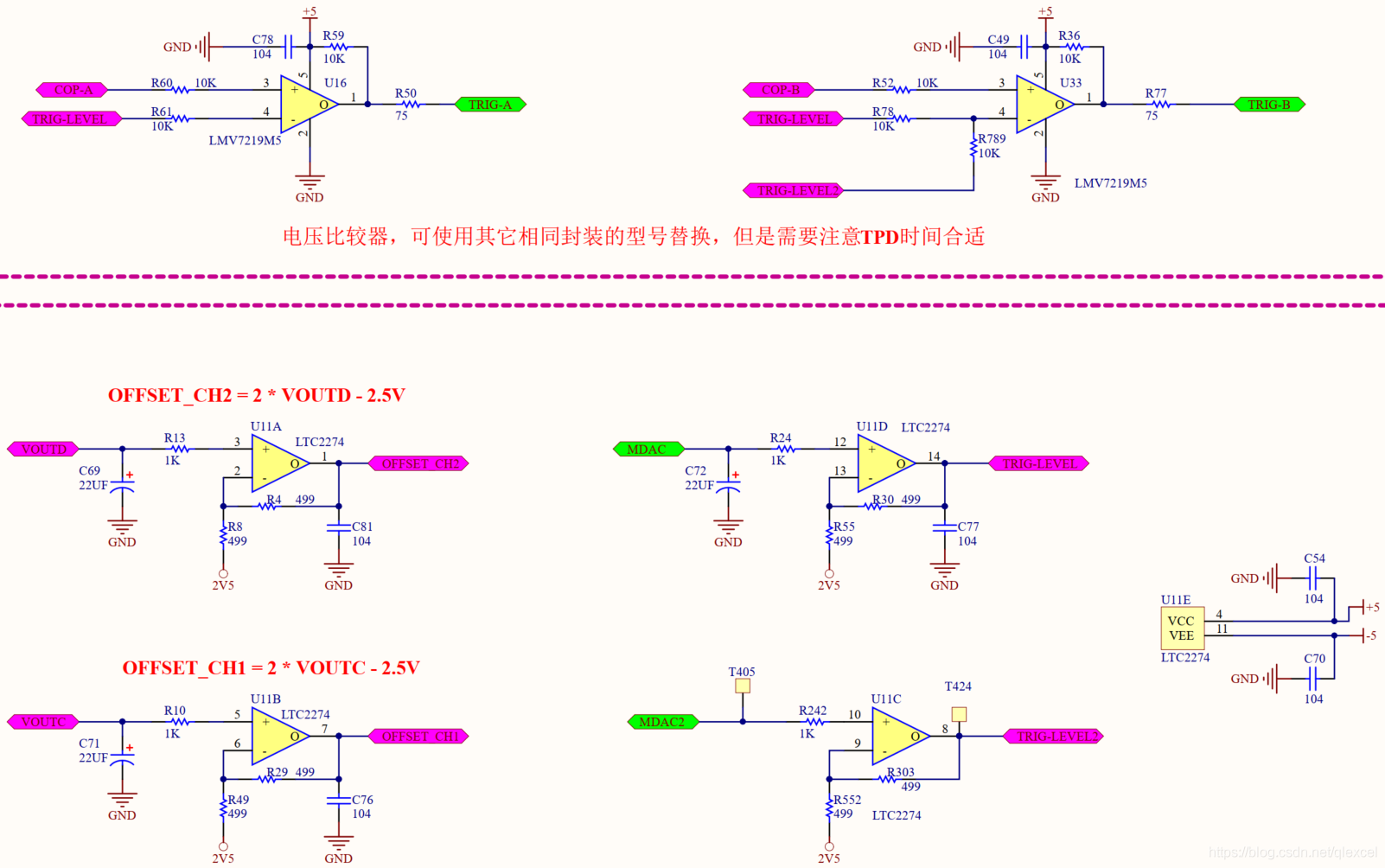

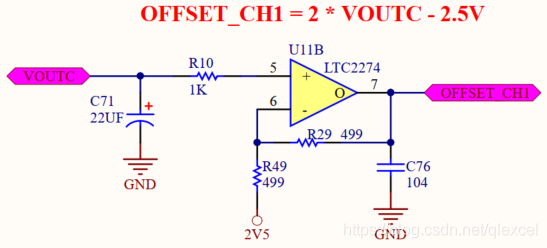

硬體觸發、直流偏置電路
- MDAC是單片機自帶的DAC輸出，經過運放LTC2274輸出TRIG-LEVEL，再把它和COP-A使用高速比較器LMV7219做比較，改變MDAC的電壓值就可以改變觸發電壓，

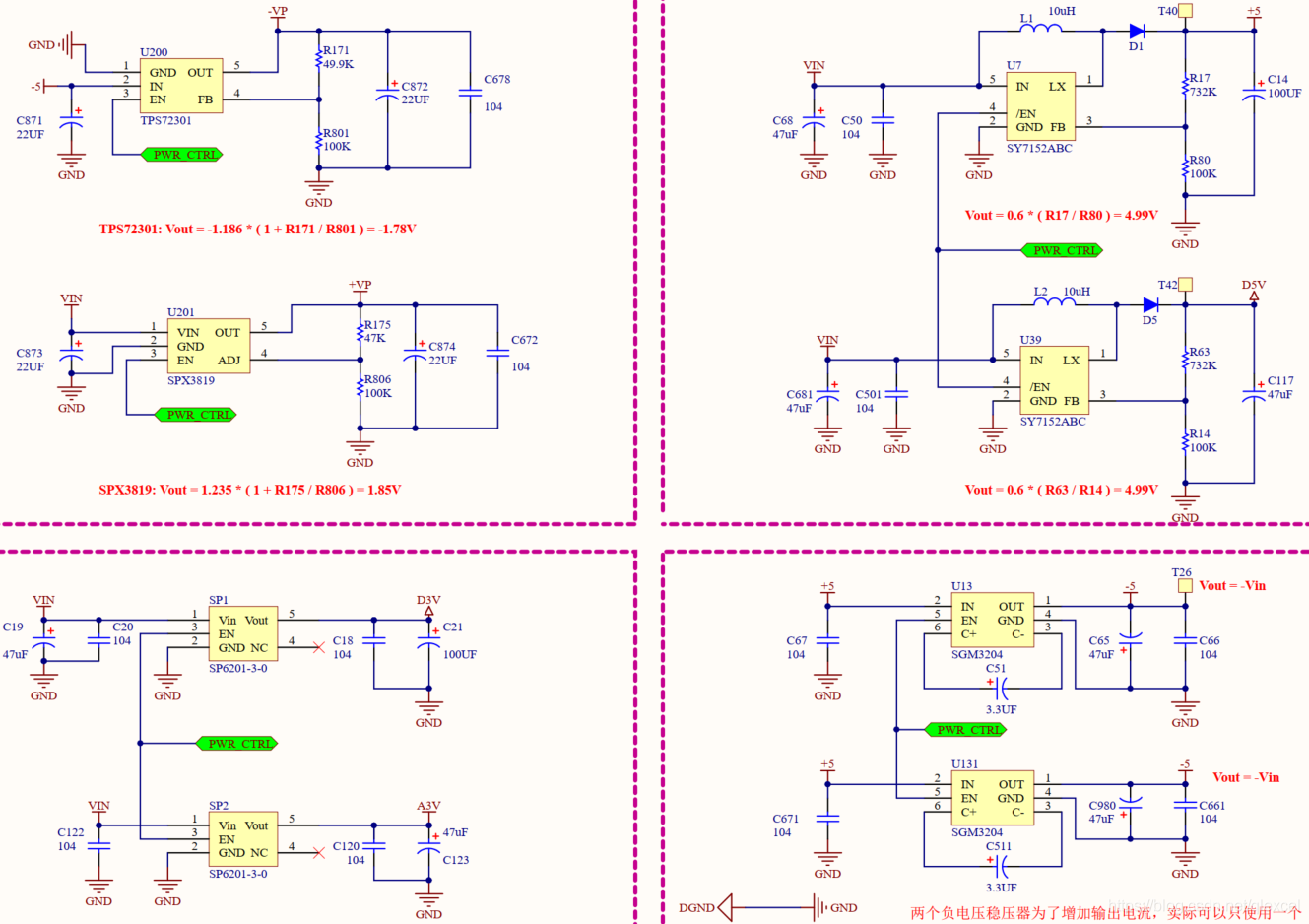

電源電路

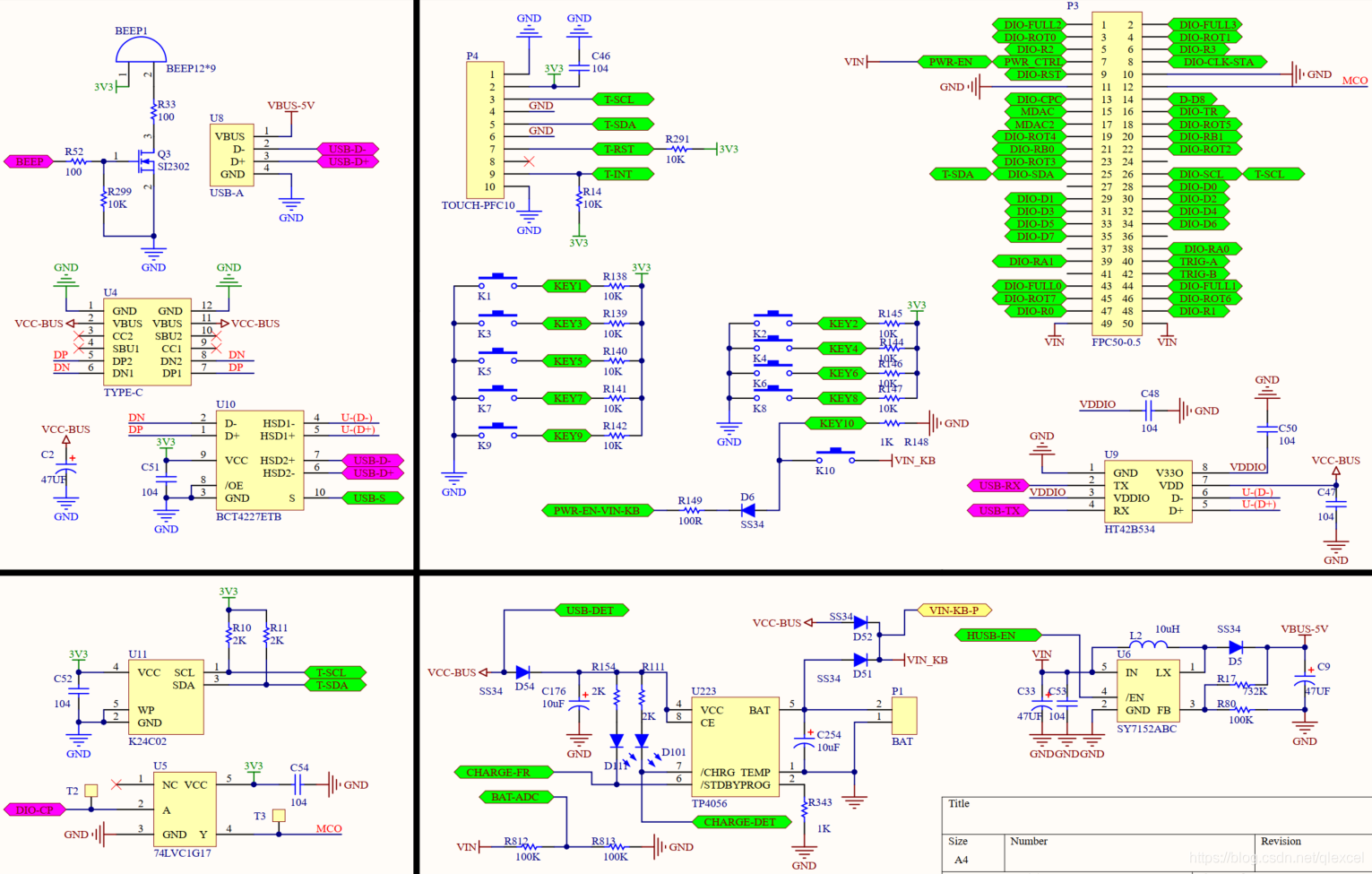

按鍵、USB、鋰電池充電電路

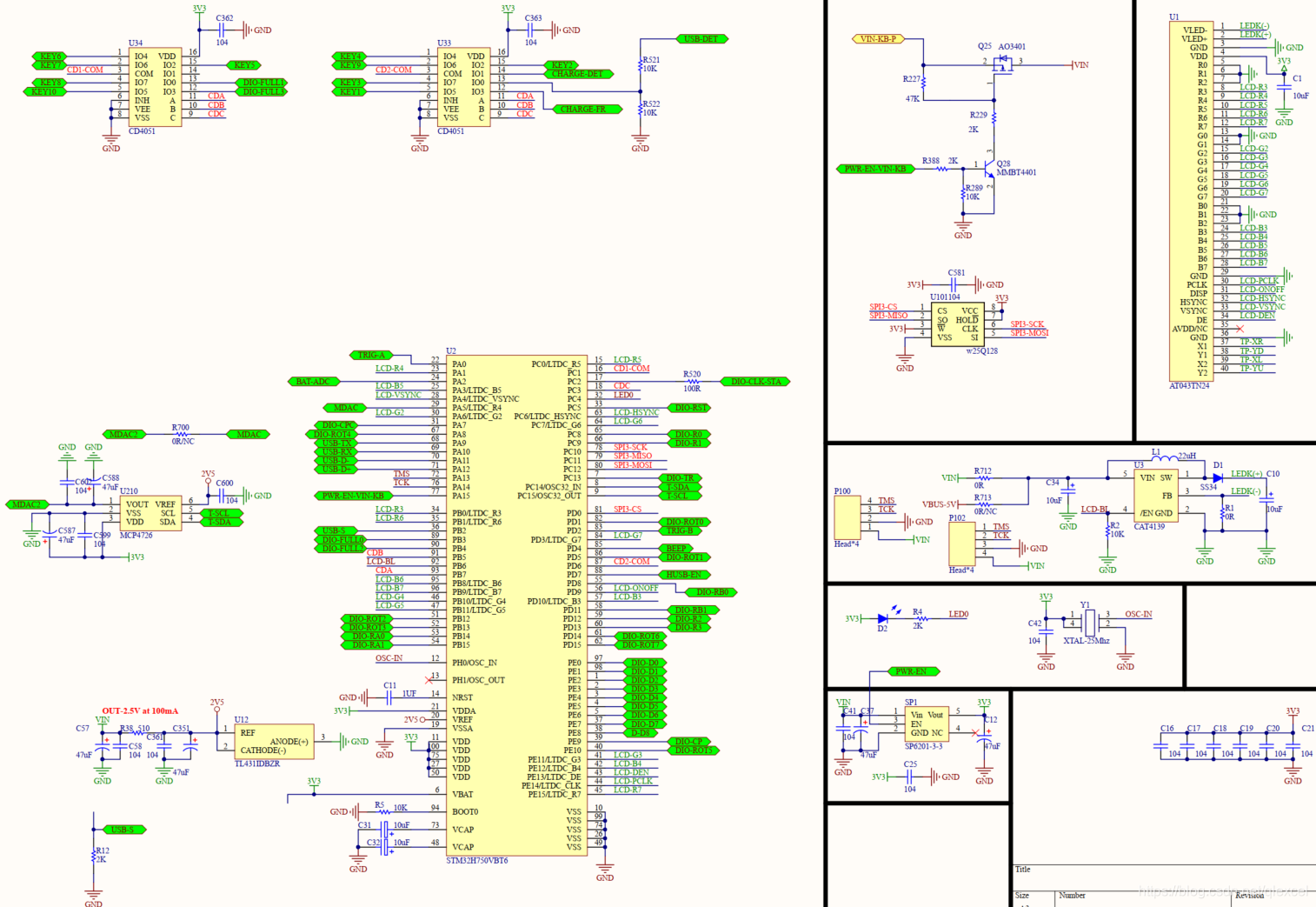

單片機、TFT電路
- 單片機使用了STM32H750VBT6，
