專案簡介

專案名稱：基于iptables的SNAT+DNAT與Docker容器發布的專案
專案環境：CentOS8,Docker,MySQL(5.7.35),nginx,iptables等
專案描述：通過模擬企業的環境，發布內網服務器，讓內網服務器實作網路鏈接；同時采取Docker容器構建自己的web和MySQL應用
專案步驟
1. 規劃整個專案的拓撲結構和IP地址
2. 安裝好3臺服務器系統，根據拓撲圖的規劃配置IP地址，并安裝好Docker軟體
3. 在網關服務器上實作SNAT讓內網的服務器實作上網功能，同時配置內網服務器的ip、網關和dns
4. 在內網服務器上啟動nginx和MySQL的Docker容器，測驗容器是否能正常訪問
5. 在網關服務器上完成配置DNAT策略，并開啟路由功能
6. 進行測驗，檢驗專案效果，使用curl或chrome測驗web服務是否成功，使用SQLyog的測驗MySQL容器是否成功，
專案心得
1. 明白了專案拓撲圖的重要性，依次才能完成好各項步驟
2. 進一步加強了對iptables和Docker容器的理解與掌握
3. 對于多臺服務器的功能實作有了一定的經驗
4. 增強了自身的網路troubleshooting能力
5. 提升了自己shell編程能力，更懂得了shell編程時嚴謹的重要性
遇到的問題
1. 網關服務器外的兩臺客戶機連不上XSHELL同時不能ping通外網地址，是由于網關服務器的防火墻功能未關閉
2. 在Windows添加路由時，CMD始終是別不了route add命令，是由于未使用管理用方式打開CMD
3. 由于不夠細致，有時較長的iptables的命令出現漏掉選項等情況，導致命令無法執行，需要進一步提升嚴謹性
專案詳細代碼如下

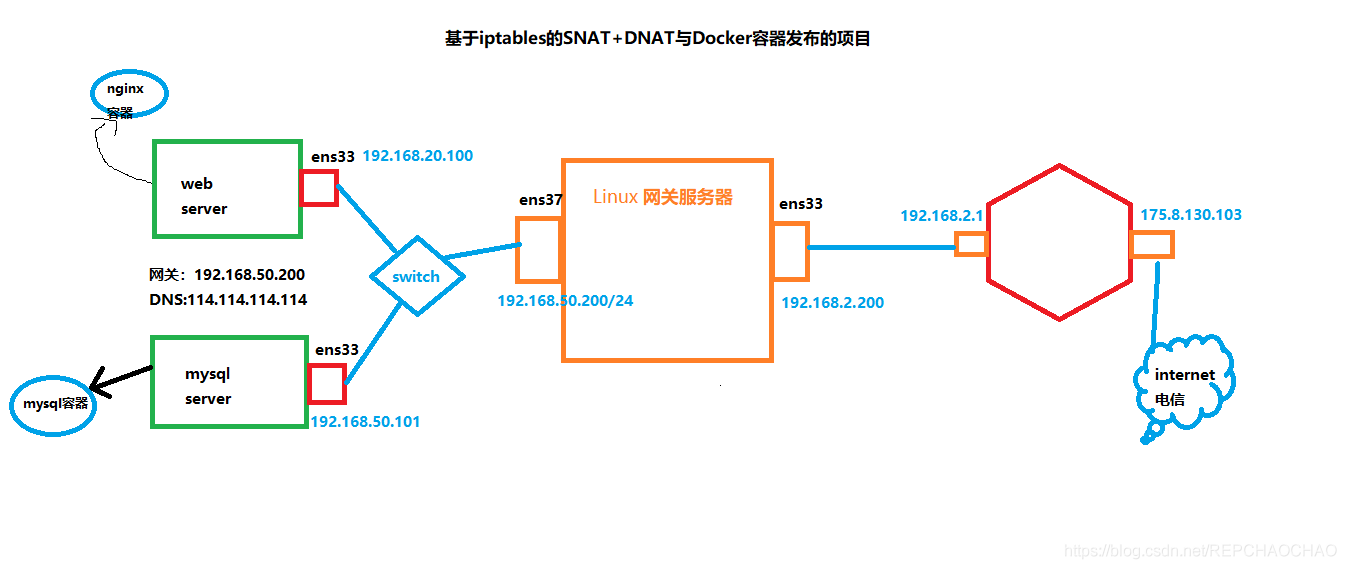

一、拓撲結構圖如下
二、實作SNAT并配置好服務器的IP

主機：root@server

客戶機1：root@web-mysql

客戶機2：root@web-mysql-2

1.配置好網關服務器的SNAT策略：
[root@server /]# cd /lianxi
[root@server lianxi]# mkdir 0813
[root@server lianxi]# ls
0813
[root@server 0813]# vim snat.sh
snat.sh
[root@server 0813]# cat snat.sh
#!/bin/bash

#open route function
echo 1 >/proc/sys/net/ipv4/ip_forward

#clear iptables rules
iptables -F
iptables -t nat -F
iptables -P INPUT ACCEPT

#start snat
#iptables -t nat -A POSTROUTING -s 192.168.50.0/24 -o ens33 -j SNAT --tosource 192.168.2.200
iptables -t nat -A POSTROUTING -s 192.168.50.0/24 -o ens33 -j MASQUERADE
[root@server 0813]# vim snat.sh
[root@server 0813]# cat snat.sh
#!/bin/bash

#stop firewalld service
service firewalld stop

# selinux policy
setenforce 0

#open route function
echo 1 >/proc/sys/net/ipv4/ip_forward

#clear iptables rules
iptables -F
iptables -t nat -F
iptables -P INPUT ACCEPT

#start snat

#iptables -t nat -A POSTROUTING -s 192.168.50.0/24 -o ens33 -j SNAT --tosource 192.168.2.200
iptables -t nat -A POSTROUTING -s 192.168.50.0/24 -o ens33 -j MASQUERADE
[root@server 0813]# bash snat.sh
Redirecting to /bin/systemctl stop firewalld.service
[root@server 0813]# iptables -L -t nat -n # 查看iptables的規則
Chain PREROUTING (policy ACCEPT)
target     prot opt source               destination

Chain INPUT (policy ACCEPT)
target     prot opt source               destination

Chain POSTROUTING (policy ACCEPT)
target     prot opt source               destination
MASQUERADE  all  --  192.168.50.0/24      0.0.0.0/0

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination
[root@server 0813]#

注意：

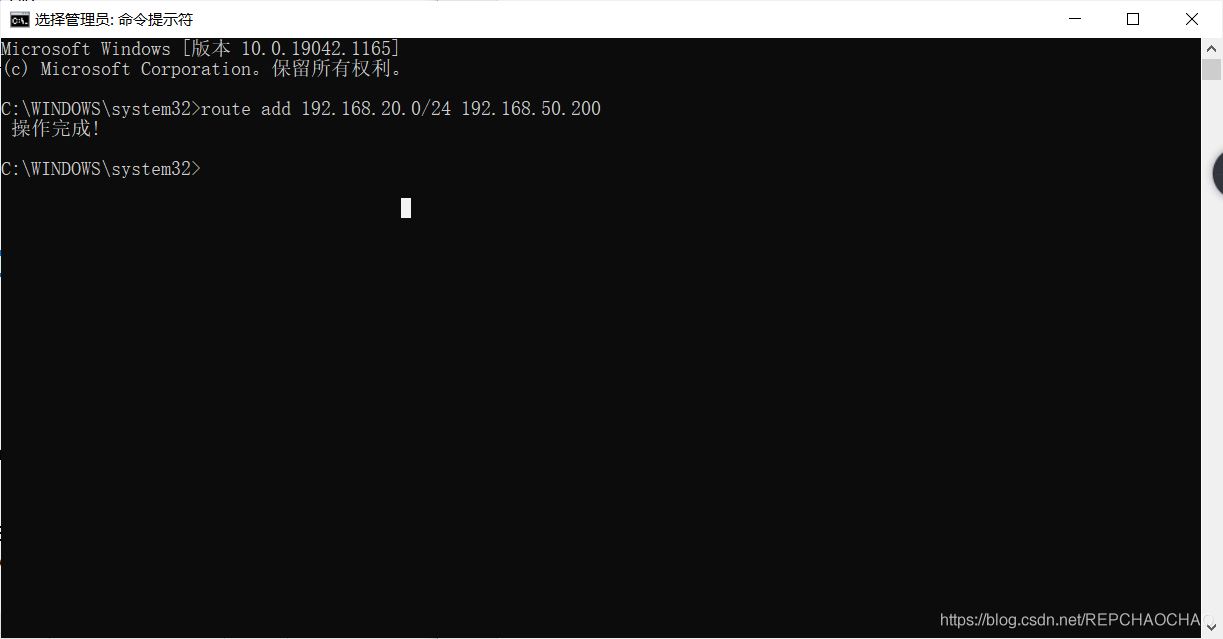

此時需要在windows里添加一條路由，從而方便我們ssh到內網的服務器里

命令：route add 192.168.20.0/24 192.168.50.200

三、配置好客戶機內網的IP

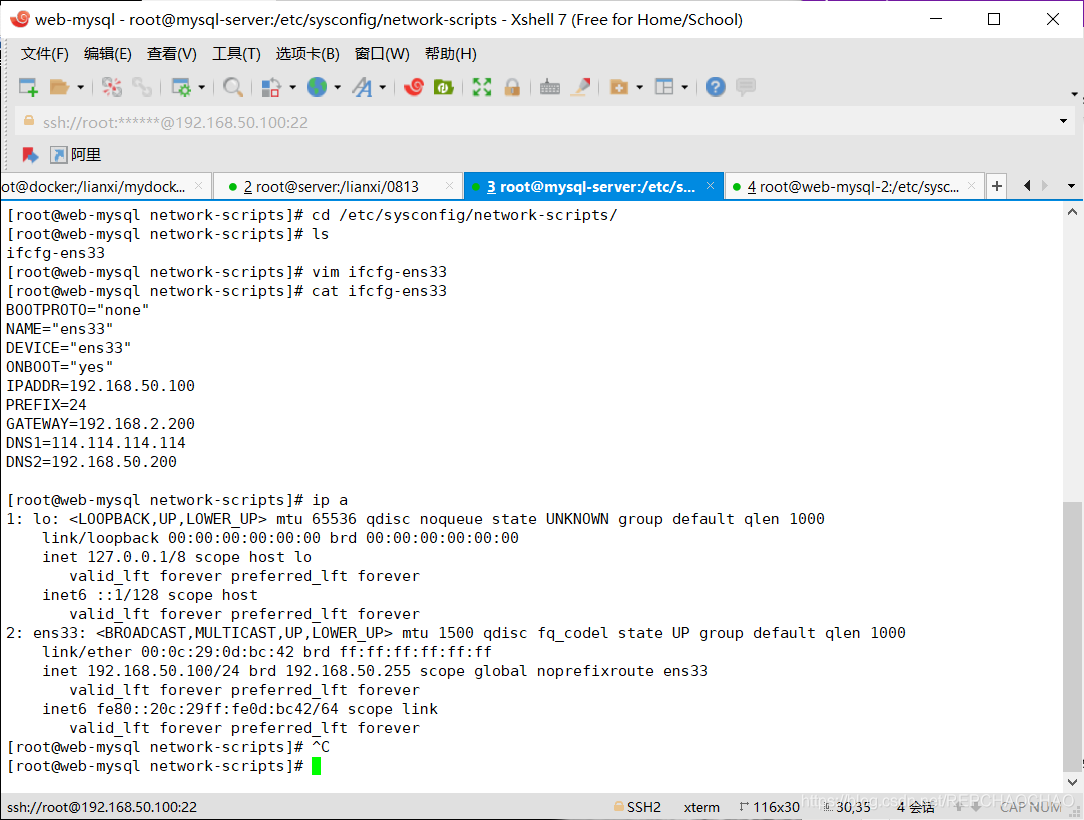

# 配置root@web-mysql的IP
[root@web-mysql network-scripts]# cd /etc/sysconfig/network-scripts/
[root@web-mysql network-scripts]# ls
ifcfg-ens33
[root@web-mysql network-scripts]# vim ifcfg-ens33
[root@web-mysql network-scripts]# cat ifcfg-ens33
BOOTPROTO="none"
NAME="ens33"
DEVICE="ens33"
ONBOOT="yes"
IPADDR=192.168.50.100
PREFIX=24
GATEWAY=192.168.2.200
DNS1=114.114.114.114
DNS2=192.168.50.200

[root@web-mysql network-scripts]# ifup ens33
[root@web-mysql network-scripts]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:0d:bc:42 brd ff:ff:ff:ff:ff:ff
    inet 192.168.50.100/24 brd 192.168.50.255 scope global noprefixroute ens33
       valid_lft forever preferred_lft forever
    inet6 fe80::20c:29ff:fe0d:bc42/64 scope link
       valid_lft forever preferred_lft forever
[root@web-mysql network-scripts]# ^C

# 同理配置root@web-mysql的IP
[root@web-mysql-2 ~]# cd /etc/sysconfig/network-scripts/
[root@web-mysql-2 network-scripts]# ls
ifcfg-ens33
[root@web-mysql-2 network-scripts]# cat ifcfg-ens33
BOOTPROTO="none"
NAME="ens33"
DEVICE="ens33"
ONBOOT="yes"
IPADDR=192.168.50.101
PREFIX=24
GATEWAY=192.168.50.200
DNS1=114.114.114.114
DNS2=192.168.50.200
[root@web-mysql-2 network-scripts]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
    link/ether 00:0c:29:bf:ff:dc brd ff:ff:ff:ff:ff:ff
    inet 192.168.50.101/24 brd 192.168.50.255 scope global noprefixroute ens33
       valid_lft forever preferred_lft forever
    inet6 fe80::20c:29ff:febf:ffdc/64 scope link
       valid_lft forever preferred_lft forever
[root@web-mysql-2 network-scripts]#

`四、安裝好Docker，并啟動nginx和MySQL的Docker容器`

客戶機一：
[root@web-mysql ~]# yum remove docker \
>                   docker-client \
>                   docker-client-latest \
>                   docker-common \
>                   docker-latest \
>                   docker-latest-logrotate \
>                   docker-logrotate \
>                   docker-engine
未找到匹配的引數: docker
未找到匹配的引數: docker-client
未找到匹配的引數: docker-client-latest
未找到匹配的引數: docker-common
未找到匹配的引數: docker-latest
未找到匹配的引數: docker-latest-logrotate
未找到匹配的引數: docker-logrotate
未找到匹配的引數: docker-engine
沒有軟體包需要移除，
依賴關系解決，
無需任何處理，
完畢！
[root@web-mysql ~]# yum install -y yum-utils
[root@web-mysql ~]# yum-config-manager \
>     --add-repo \
>     http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
添加倉庫自：http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
[root@web-mysql ~]# yum install docker-ce docker-ce-cli containerd.io
……
完畢！
[root@web-mysql ~]#
[root@web-mysql ~]# systemctl start docker
[root@web-mysql ~]# docker images
REPOSITORY   TAG       IMAGE ID   CREATED   SIZE
[root@web-mysql ~]# docker pull mysql:5.7.35
[root@web-mysql ~]# docker pull nginx
[root@web-mysql ~]# docker images
REPOSITORY   TAG       IMAGE ID       CREATED        SIZE
nginx        latest    dd34e67e3371   25 hours ago   133MB
mysql        5.7.35    6c20ffa54f86   26 hours ago   448MB
[root@web-mysql ~]# docker run -d --name chao-nginx-1 -p 80:80 nginx #創建nginx鏡像為基礎的容器，實作web功能
d98d2891a17bd60d8736728aa2f748030665080804d838e6104e486e959eaff3
[root@web-mysql ~]# docker ps
CONTAINER ID   IMAGE     COMMAND                  CREATED         STATUS         PORTS                               NAMES
d98d2891a17b   nginx     "/docker-entrypoint.…"   7 seconds ago   Up 5 seconds   0.0.0.0:80->80/tcp, :::80->80/tcp   chao-nginx-1
[root@web-mysql ~]# ss -anplut|grep 80 #查看埠情況（法一）
tcp     LISTEN   0        128              0.0.0.0:80            0.0.0.0:*       users:(("docker-proxy",pid=5583,fd=4))
tcp     LISTEN   0        128                 [::]:80               [::]:*       users:(("docker-proxy",pid=5587,fd=4))
[root@web-mysql ~]# yum install net-tools -y
[root@web-mysql ~]# netstat -anplut|grep 80  #查看埠情況（法二）
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN      5583/docker-proxy
tcp6       0      0 :::80                   :::*                    LISTEN      5587/docker-proxy
[root@web-mysql ~]# curl 192.168.50.100:80 #查看容器是否創建成功
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
    body {
        width: 35em;
        margin: 0 auto;
        font-family: Tahoma, Verdana, Arial, sans-serif;
    }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>

<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>

<p><em>Thank you for using nginx.</em></p>
</body>
</html>
[root@web-mysql ~]# docker exec -it chao-nginx-1 /bin/bash
root@d98d2891a17b:/# cd /usr/share/nginx/html/
root@d98d2891a17b:/usr/share/nginx/html# ls
50x.html  index.html
root@d98d2891a17b:/usr/share/nginx/html# echo "Welcome To ChaoChao's world!" >index.html  #更改index.html檔案
root@d98d2891a17b:/usr/share/nginx/html#

客戶機2同理，現展示客戶機2實作mysql容器：
[root@web-mysql-2 ~]# docker pull mysql:5.7.35
5.7.35: Pulling from library/mysql
Digest: sha256:7cf2e7d7ff876f93c8601406a5aa17484e6623875e64e7acc71432ad8e0a3d7e
Status: Image is up to date for mysql:5.7.35
docker.io/library/mysql:5.7.35
[root@web-mysql-2 ~]# docker images
REPOSITORY   TAG       IMAGE ID       CREATED        SIZE
mysql        5.7.35    6c20ffa54f86   26 hours ago   448MB
[root@web-mysql-2 ~]# docker run -d --name chao-mysql -e MYSQL_ROOT_PASSWORD='chao123456' -p 3306:3306 mysql:5.7.35
a0d5fa963fba9b8a3bd1789d34ead90a7abbef2b93bf91b157758f131364e9b0
[root@web-mysql-2 ~]# mysql -uroot -pchao123456 -h 192.168.50.101
mysql: [Warning] Using a password on the command line interface can be insecure.
Welcome to the MySQL monitor.  Commands end with ; or \g.
Your MySQL connection id is 2
Server version: 5.7.35 MySQL Community Server (GPL)

Copyright (c) 2000, 2020, Oracle and/or its affiliates. All rights reserved.

Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.

Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.

mysql>

`五、配置DNAT策略`

在網關服務器上配置DNAT策略：
[root@server 0813]# vim dnat.sh
[root@server 0813]# cat dnat.sh
#!/bin/bash

#stop firewalld service
service firewalld stop

# selinux policy
setenforce 0

#open route function
echo 1 >/proc/sys/net/ipv4/ip_forward

#clear iptables rules
iptables -F
iptables -t nat -F
iptables -P INPUT ACCEPT

#start snat

#iptables -t nat -A POSTROUTING -s 192.168.50.0/24 -o ens33 -j SNAT --tosource 192.168.2.200
iptables -t nat -A POSTROUTING -s 192.168.50.0/24 -o ens33 -j MASQUERADE

#DNAT policy -->web
iptables -t nat -A PREROUTING -d 192.168.2.200 -p tcp --dport 80 -j DNAT --to-destination 192.168.50.100:80

#DNAT policy -->mysql
iptables -t nat -A PREROUTING -d 192.168.2.200 -p tcp --dport 3306 -j DNAT --to-destination 192.168.50.101：3306

[root@server 0813]#
[root@server 0813]# bash dnat.sh
Redirecting to /bin/systemctl stop firewalld.service
[root@server 0813]# iptables -t nat -L -n #查看是否實作DNAT
Chain PREROUTING (policy ACCEPT)
target     prot opt source               destination
DNAT       tcp  --  0.0.0.0/0            192.168.2.200        tcp dpt:80 to:192.168.50.100:80
DNAT       tcp  --  0.0.0.0/0            192.168.2.200        tcp dpt:3306 to:192.168.50.101:3306

Chain INPUT (policy ACCEPT)
target     prot opt source               destination

Chain POSTROUTING (policy ACCEPT)
target     prot opt source               destination
MASQUERADE  all  --  192.168.50.0/24      0.0.0.0/0

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination
[root@server 0813]#

六、測驗DNAT是否實作成功

對于客戶機一的web功能：

測驗方法一：在另一臺客戶機上訪問客戶機一的地址

[root@docker ~]# curl 192.168.50.100
Welcome To ChaoChao's world!
[root@docker ~]#

測驗方法二：在瀏覽器上訪問客戶機一的地址

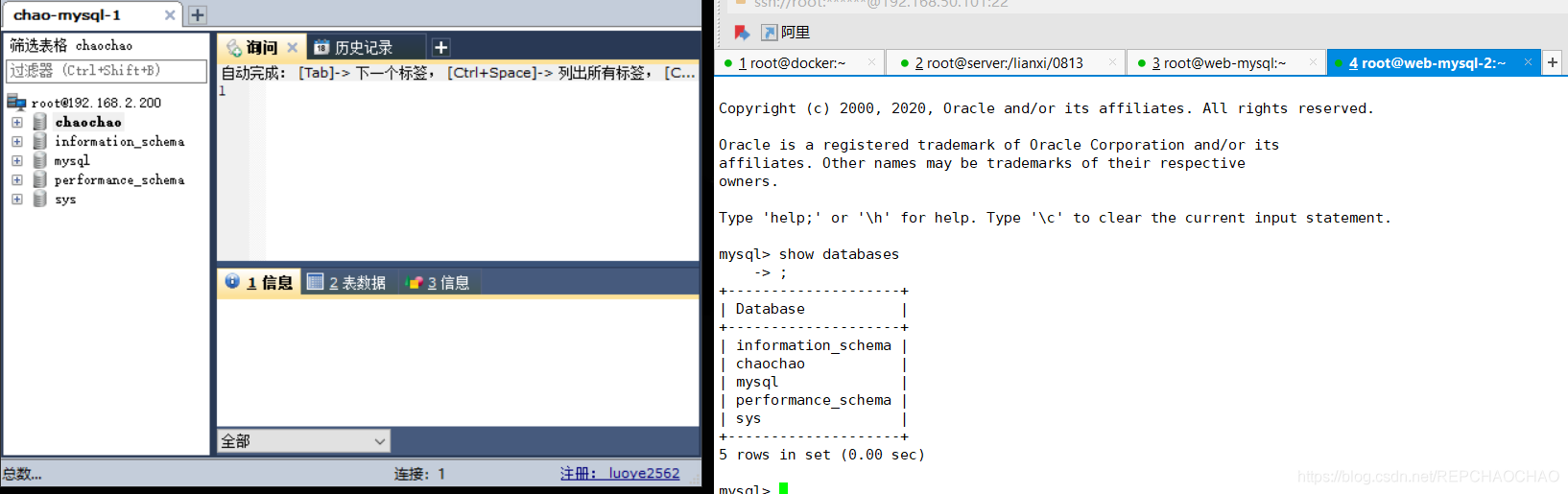

對于客戶機二的mysql功能：
