基于iptables的SNAT+DNAT+docker服務器集群搭建

什么是SNAT？

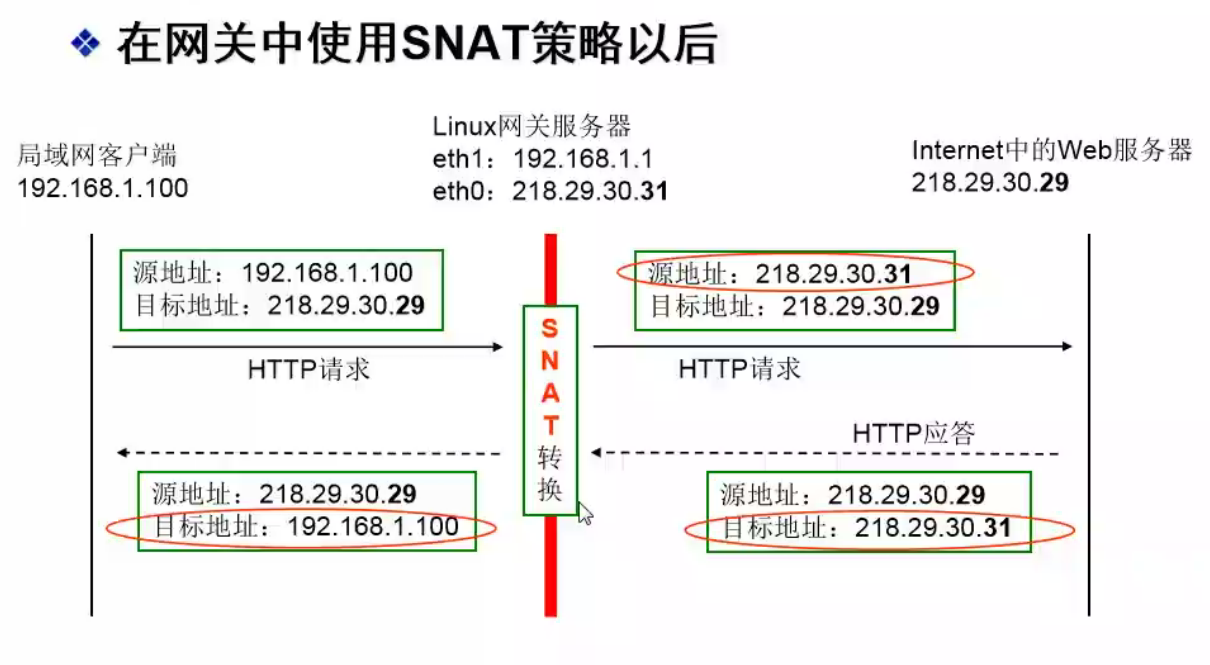

SNAT用于局域網訪問互聯網，局域網的主機A想訪問互聯網上的主機C，首先要將資料包發送到防火墻所在的主機B，B收到后修改資料包的源地址為B機的公網IP，然后再發送到互聯網，

C機收到后將回應包經互聯網發送給B，B收到回應包之后修改回應包的目的地址為A，然后將資料包轉發給A，

至此就是SNAT的完整程序，在這個程序中，修改了請求報文的源地址，叫做SNAT（source NAT POSTROUTING），用于局域網訪問互聯網，

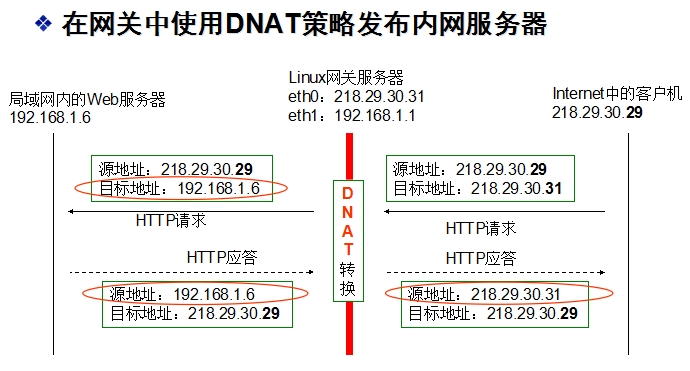

而DNAT（destination NAT POSTROUTING），修改了請求報文的目標地址，用于互聯網訪問局域網，

什么是DNAT？

Destination Network Address Translation

應用場景：在Internet中發布位于企業局域網內的服務器

原理

目的地址轉換

修改資料包的目標IP地址

基于iptables的SNAT+DNAT+docker服務器集群搭建介紹

專案名稱：基于iptables的SNAT+DNAT+docker服務器集群搭建

專案環境：CentOS 8.3，docker 20.10.8，Mysql 8.0

專案描述：模擬企業環境，構建并發布內網服務器，并讓內網服務器可以上網，使用docker快速部署并搭建自己的web和MySQL應用

專案步驟：

1. 規劃整個專案的拓撲網路結構和IP地址
2. 初始化3臺服務器的系統，并根據拓撲圖的規劃配置ip地址，并初始化docker軟體
3. 實作SNAT方法讓內網的服務器可以安全上網
4. 在網關服務器上基于DNAT策略修改并更新IP組態檔，同時開啟路由功能
5. 在內網服務器上使用docker快速啟動Nginx和MySQL容器
6. 測驗整個發布的效果

專案心得：

• 對SNAT和DNAT的認識更加深刻

• 對docker容器的概念與應用有了更深的理解，能夠很好地使用docker進行應用的快速部署

• 對集群的概念有了更深的認識，認識到集群的優勢就是能夠更加合理地分配資源

一、機器配置

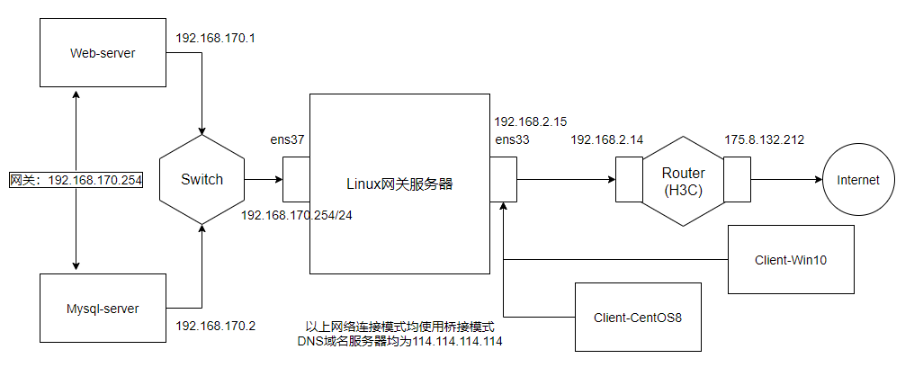

如下圖做機器配置：

其中Web-server，Mysql-server和Linux網關服務器分別為三臺系統為CentOS的虛擬機

具體修改IP地址，添加網卡的操作可以參考筆者之前的博文：

注意，初始配置完成之后集群的狀態應當是：

Web-server、Mysql-server不能聯網，也就是ping不通www.baidu.com的狀態

而Linux網關服務器可以聯網

二、SNAT實作

各機器全部配置好之后，在網關服務器上運行snat.sh腳本如下：

#!/bin/bash

#臨時開啟路由功能
echo 1 >/proc/sys/net/ipv4/ip_forward

#臨時關閉selinux
setenforce 0
#臨時關閉firewalld
service firewalld stop

#清除filter表和nat表里的防火墻規則
iptables -F
iptables -t nat -F
iptables -P INPUT ACCEPT


#snat策略,將進入的LAN口網段（192.168.170.0）包裝成出去的WAN口網段（192.168.2.15）
iptables -t nat -A POSTROUTING -s 192.168.170.0/24 -o ens33 -j SNAT --to-source 192.168.2.15

運行之后web和mysql-server即可ping通，能夠聯網

再查看一下策略

iptables -t nat -L -n

三、啟動容器

3.1 在web-server上啟動docker的nginx容器

docker run -d --name sc-nginx-2 -p 80:80 nginx

測驗

[root@web ~]# netstat -anplut|grep 80
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN      3411/docker-proxy
tcp6       0      0 :::80                   :::*                    LISTEN      3415/docker-proxy

成功

3.2 在mysql-server上啟動docker的mysql容器

docker run -d --name mysql1 -e MYSQL_ROOT_PASSWORD='123456' -p 3306:3306 mysql

測驗

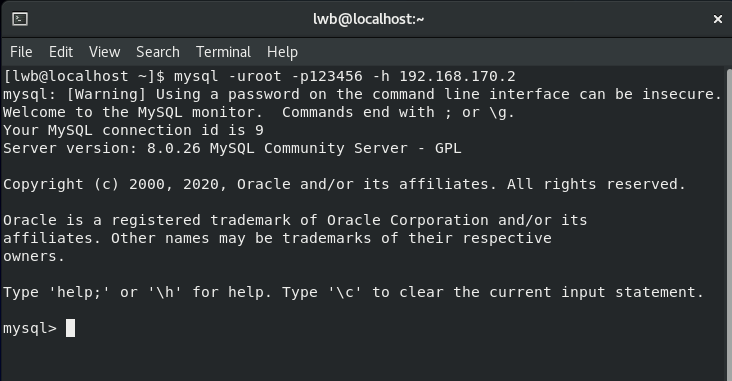

[root@web ~]# mysql -uroot -p123456 -h 192.168.170.2
mysql: [Warning] Using a password on the command line interface can be insecure.
Welcome to the MySQL monitor.  Commands end with ; or \g.
Your MySQL connection id is 8
Server version: 8.0.26 MySQL Community Server - GPL

Copyright (c) 2000, 2020, Oracle and/or its affiliates. All rights reserved.

Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.

Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.

mysql>

成功

四、DNAT實作

然后在主機上運行dnat.sh腳本如下：

#!/bin/bash

#臨時開啟路由功能
echo 1 >/proc/sys/net/ipv4/ip_forward

#臨時關閉selinux
setenforce 0
#臨時關閉firewalld
service firewalld stop

#dnat to web
iptables -t nat -A PREROUTING -d 192.168.2.15 -p tcp --dport 80 -j DNAT --to-destination 192.168.170.1:80
#dnat to mysql
iptables -t nat -A PREROUTING -d 192.168.2.15 -p tcp --dport 3306 -j DNAT --to-destination 192.168.170.2:3306

查看一下策略

iptables -t nat -L -n

最終nat表如下：

[root@server ~]# iptables -t nat -L -n
Chain PREROUTING (policy ACCEPT)
target     prot opt source               destination
DNAT       tcp  --  0.0.0.0/0            192.168.2.15         tcp dpt:80 to:192.168.170.1:80
DNAT       tcp  --  0.0.0.0/0            192.168.2.15         tcp dpt:3306 to:192.168.170.2:3306

Chain INPUT (policy ACCEPT)
target     prot opt source               destination

Chain POSTROUTING (policy ACCEPT)
target     prot opt source               destination
SNAT       all  --  192.168.170.0/24     0.0.0.0/0            to:192.168.2.15

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination

最后的驗證

五、驗證web-server

在web-server中進入nginx容器做如下修改（不修改也可以，但是只能看到nginx默認頁面）

[root@web ~]# docker exec -it web1 /bin/bash
root@4240c605729f:/# cd /usr/share/nginx/html/
root@4240c605729f:/usr/share/nginx/html# ls
50x.html  index.html
root@4240c605729f:/usr/share/nginx/html# echo "welcome to liwenbin's home!" >index.html

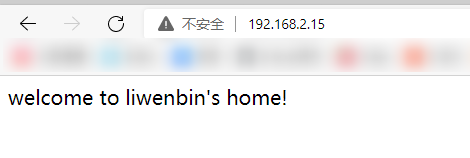

在win10瀏覽器地址欄中輸入192.168.2.15，得到效果圖如下：

六、驗證mysql-server

另開一臺虛擬機，使用之前驗證mysql-server容器是否啟動的命令測驗即可
