WebSocket通信原理和在Tomcat中實作原始碼詳解（萬字爆肝）

首發CSDN：徐同學呀，原創不易，轉載請注明源鏈接，我是徐同學，用心輸出高質量文章，希望對你有所幫助， 本篇基于Tomcat10.0.6，建議收藏起來慢慢看，

一、前言

WebSocket是一種全雙工通信協議，即客戶端可以向服務端發送請求，服務端也可以主動向客戶端推送資料，這樣的特點，使得它在一些實時性要求比較高的場景效果斐然（比如微信朋友圈實時通知、在線協同編輯等），主流瀏覽器以及一些常見服務端通信框架（Tomcat、netty、undertow、webLogic等）都對WebSocket進行了技術支持，那么，WebSocket具體是什么？為什么會出現WebSocket？如何做到全雙工通信？解決了什么問題？

二、什么是WebSocket

1、HTTP/1.1的缺陷

HTTP/1.1最初是為網路中超文本資源（HTML），請求-回應傳輸而設計的，后來支持了傳輸更多型別的資源，如圖片、視頻等，但都沒有改變它單向的請求-回應模式，

隨著互聯網的日益壯大，HTTP/1.1功能使用上已體現捉襟見肘的疲態，雖然可以通過某些方式滿足需求（如Ajax、Comet），但是性能上還是局限于HTTP/1.1，那么HTTP/1.1有哪些缺陷呢：

• 請求-回應模式，只能客戶端發送請求給服務端，服務端才可以發送回應資料給客戶端，
• 傳輸資料為文本格式，且請求/回應頭部冗長重復，

（為了區分HTTP/1.1和HTTP/1.2，下面描述中，HTTP均代表HTTP/1.1）

2、WebSocket發展歷史

（1）背景

在WebSocket出現之前，主要通過長輪詢和HTTP長連接實作實時資料更新，這種方式有個統稱叫Comet，Tomcat8.5之前有對Comet基于流的HTTP長連接做支持，后來因為WebSocket的成熟和標準化，以及Comet自身依然是基于HTTP，在性能消耗和瓶頸上無法跳脫HTTP，就把Comet廢棄了，

還有一個SPDY技術，也對HTTP進行了改進，多路復用流、服務器推送等，后來演化成HTTP/2.0，因為適用場景和解決的問題不同，暫不對HTTP/2.0做過多解釋，不過對于HTTP/2.0和WebSocket在Tomcat實作中都是作為協議升級來處理的，

（Comet和SPDY的原理不是本篇重點，沒有展開講解，感興趣的同學可自行百度）

（2）歷史

在這種背景下，HTML5制定了WebSocket

• 籌備階段，WebSocket被劃分為HTML5標準的一部分，2008年6月，Michael Carter進行了一系列討論，最終形成了稱為WebSocket的協議，
• 2009年12月，Google Chrome 4是第一個提供標準支持的瀏覽器，默認情況下啟用了WebSocket，
• 2010年2月，WebSocket協議的開發從W3C和WHATWG小組轉移到IETF（TheInternet Engineering Task Force），并在Ian Hickson的指導下進行了兩次修訂，
• 2011年，IETF將WebSocket協議標準化為RFC 6455起，大多數Web瀏覽器都在實作支持WebSocket協議的客戶端API，此外，已經開發了許多實作WebSocket協議的Java庫，
• 2013年，發布JSR356標準，Java API for WebSocket，

（為什么要去了解WebSocket的發展歷史和背景呢？個人認為可以更好的理解某個技術實作的演變歷程，比如Tomcat，早期有Comet沒有WebSocket時，Tomcat就對Comet做了支持，后來有WebSocket了，但是還沒出JSR356標準，Tomcat就對Websocket做了支持，自定義API，再后來有了JSR356，Tomcat立馬緊跟潮流，廢棄自定義的API，實作JSR356那一套，這就使得在Tomcat7使用WebSocket的同學，想升為Tomcat8（其實Tomcat7.0.47之后就是JSR356標準了），發現WebSocket接入方式變了，而且一些細節也變了，）

3、WebSocket握手和雙向通信

（1）定義

WebSocket全雙工通信協議，在客戶端和服務端建立連接后，可以持續雙向通信，和HTTP同屬于應用層協議，并且都依賴于傳輸層的TCP/IP協議，

雖然WebSocket有別于HTTP，是一種新協議，但是RFC 6455中規定：

it is designed to work over HTTP ports 80 and 443 as well as to support HTTP proxies and intermediaries.

• WebSocket通過HTTP埠80和443進行作業，并支持HTTP代理和中介，從而使其與HTTP協議兼容，
• 為了實作兼容性，WebSocket握手使用HTTP Upgrade頭從HTTP協議更改為WebSocket協議，
• Websocket使用ws或wss的統一資源標志符（URI），分別對應明文和加密連接，

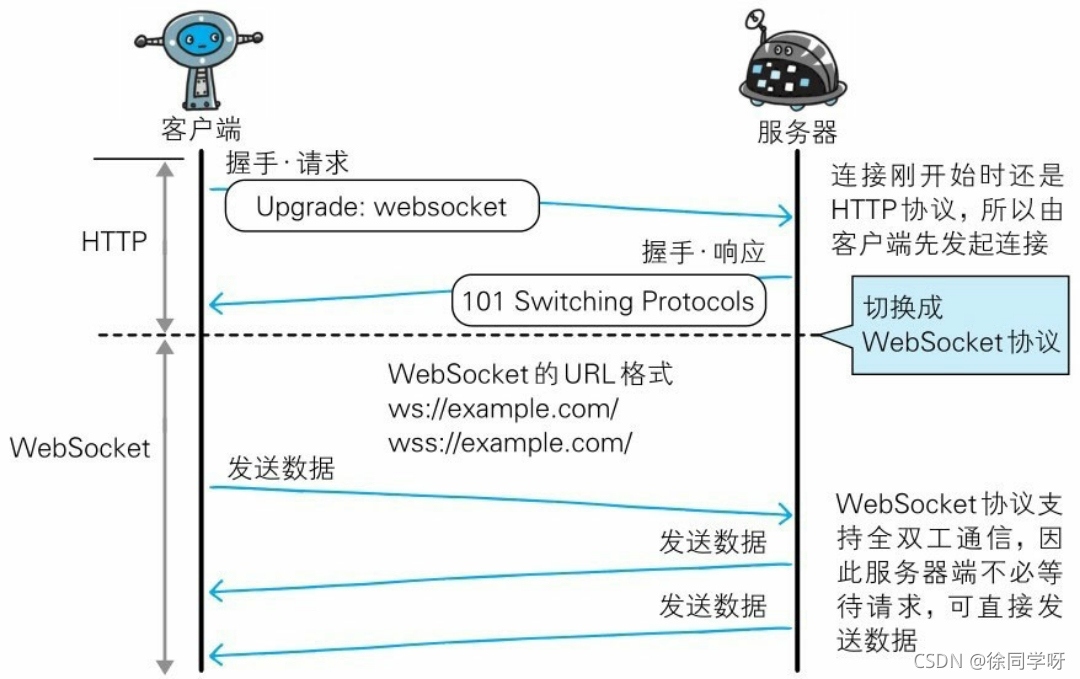

（2）握手（建立連接）

在雙向通信之前，必須通過握手建立連接，Websocket通過 HTTP/1.1 協議的101狀態碼進行握手，首先客戶端（如瀏覽器）發出帶有特殊訊息頭（Upgrade、Connection）的請求到服務器，服務器判斷是否支持升級，支持則回傳回應狀態碼101，表示協議升級成功，對于WebSocket就是握手成功，

客戶端請求示例：

GET /test HTTP/1.1
Host: server.example.com
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Key: tFGdnEL/5fXMS9yKwBjllg==
Origin: http://example.com
Sec-WebSocket-Protocol: v10.stomp, v11.stomp, v12.stomp
Sec-WebSocket-Extensions: permessage-deflate; client_max_window_bits
Sec-WebSocket-Version: 13

• Connection必須設定Upgrade，表示客戶端希望連接升級，
• Upgrade: websocket表明協議升級為websocket，
• Sec-WebSocket-Key欄位內記錄著握手程序中必不可少的鍵值，由客戶端（瀏覽器）生成，可以盡量避免普通HTTP請求被誤認為Websocket協議，
• Sec-WebSocket-Version 表示支持的Websocket版本，RFC6455要求使用的版本是13，
• Origin欄位是必須的，如果缺少origin欄位，WebSocket服務器需要回復HTTP 403 狀態碼（禁止訪問），通過Origin可以做安全校驗，

服務端回應示例：

HTTP/1.1 101 Switching Protocols
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Accept: HaA6EjhHRejpHyuO0yBnY4J4n3A=
Sec-WebSocket-Extensions: permessage-deflate;client_max_window_bits=15
Sec-WebSocket-Protocol: v12.stomp

Sec-WebSocket-Accept的欄位值是由握手請求中的Sec-WebSocket-Key的欄位值生成的，成功握手確立WebSocket連接之后，通信時不再使用HTTP的資料幀，而采用WebSocket獨立的資料幀，

（3）訊息幀

WebSocket使用二進制訊息幀作為雙向通信的媒介，何為訊息幀？發送方將每個應用程式訊息拆分為一個或多個幀，通過網路將它們傳輸到目的地，并重新組裝決議出一個完整訊息，

有別于HTTP/1.1文本訊息格式（冗長的訊息頭和分隔符等），WebSocket訊息幀規定一定的格式，以二進制傳輸，更加短小精悍，二者相同之處就是都是基于TCP/IP流式協議（沒有規定訊息邊界），

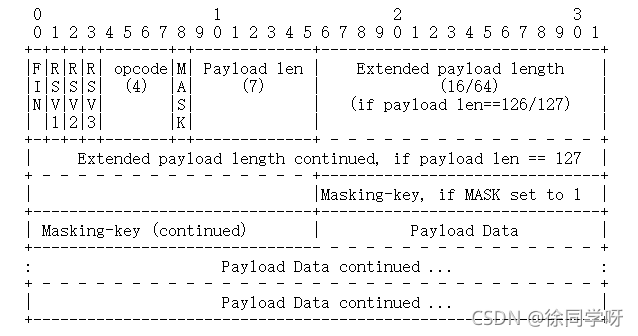

如下是訊息幀的基本結構圖：

• FIN: 1 bit，表示該幀是否為訊息的最后一幀，1-是，0-否，
• RSV1,RSV2,RSV3: 1 bit each，預留(3位)，擴展的預留標志，一般情況為0，除非協商的擴展定義為非零值，如果接收到非零值且不為協商擴展定義，接收端必須使連接失敗，
• Opcode: 4 bits，定義訊息幀的操作型別，如果接收到一個未知Opcode，接收端必須使連接失敗，（0x0-延續幀，0x1-文本幀，0x2-二進制幀，0x8-關閉幀，0x9-PING幀，0xA-PONG幀（在接收到PING幀時，終端必須發送一個PONG幀回應，除非它已經接收到關閉幀），0x3-0x7保留給未來的非控制幀，0xB-F保留給未來的控制幀）
• Mask: 1 bit，表示該幀是否為隱藏的，即被加密保護的，1-是，0-否，Mask=1時，必須傳一個Masking-key，用于解除隱藏（客戶端發送訊息給服務器端，Mask必須為1），
• Payload length: 7 bits, 7+16 bits, or 7+64 bits，有效載荷資料的長度（擴展資料長度+應用資料長度，擴展資料長度可以為0），

if 0-125, that is the payload length. If 126, the following 2 bytes interpreted as a 16-bit unsigned integer are the payload length. If 127, the following 8 bytes interpreted as a 64-bit unsigned integer (the most significant bit MUST be 0) are the payload length.

• Masking-key: 0 or 4 bytes，用于解除幀隱藏（加密）的key，Mask=1時不為空，Mask=0時不用傳，
• Payload data: (x+y) bytes，有效載荷資料包括擴展資料（x bytes）和應用資料（y bytes），有效載荷資料是用戶真正要傳輸的資料，

這樣的二進制訊息幀設計，與HTTP協議相比，WebSocket協議可以提供約500:1的流量減少和3:1的延遲減少，

（4）揮手（關閉連接）

揮手相對于握手要簡單很多，客戶端和服務器端任何一方都可以通過發送關閉幀來發起揮手請求，發送關閉幀的一方，之后不再發送任何資料給對方；接收到關閉幀的一方，如果之前沒有發送過關閉幀，則必須發送一個關閉幀作為回應，關閉幀中可以攜帶關閉原因，

在發送和接收一個關閉幀訊息之后，就認為WebSocket連接已關閉，且必須關閉底層TCP連接，

除了通過關閉握手來關閉連接外，WebSocket連接也可能在另一方離開或底層TCP連接關閉時突然關閉，

4、WebSocket優點

• 較少的控制開銷，在連接建立后，服務器和客戶端之間交換資料時，用于協議控制的資料包頭部相對于HTTP請求每次都要攜帶完整的頭部，顯著減少，

• 更強的實時性，由于協議是全雙工的，所以服務器可以隨時主動給客戶端下發資料，相對于HTTP請求需要等待客戶端發起請求服務端才能回應，延遲明顯更少，

• 保持連接狀態，與HTTP不同的是，Websocket需要先建立連接，這就使得其成為一種有狀態的協議，之后通信時可以省略部分狀態資訊，而HTTP請求可能需要在每個請求都攜帶狀態資訊（如身份認證等），

• 更好的二進制支持，Websocket定義了二進制幀，相對HTTP，可以更輕松地處理二進制內容，

• 支持擴展，Websocket定義了擴展，用戶可以擴展協議、實作部分自定義的子協議，

• 更好的壓縮效果，相對于HTTP壓縮，Websocket在適當的擴展支持下，可以沿用之前內容的背景關系，在傳遞類似的資料時，可以顯著提高壓縮率，

三、Java API for WebSocket（JSR356）

JSR356在Java EE7時歸為Java EE標準的一部分（后來Java EE更名為Jakarta EE，世上再無Java EE，以下統一稱Jakarta EE），所有兼容Jakarta EE的應用服務器，都必須遵循JSR356標準的WebSocket協議API，

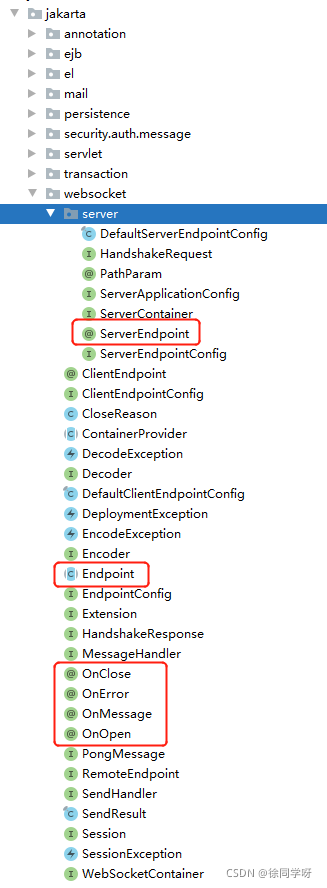

根據JSR356規定， 建立WebSocket連接的服務器端和客戶端，兩端對稱，可以互相通信，差異性較小，抽象成API，就是一個個Endpoint（端點），只不過服務器端的叫ServerEndpoint，客戶端的叫ClientEndpoint，客戶端向服務端發送WebSocket握手請求，建立連接后就創建一個ServerEndpoint物件，（這里的Endpoint和Tomcat連接器里的AbstractEndpoint名稱上有點像，但是兩個毫不相干的東西，就像周杰倫和周杰的關系，）

ServerEndpoint和ClientEndpoint在API上差異也很小，有相同的生命周期事件（OnOpen、OnClose、OnError、OnMessage），不同之處是ServerEndpoint作為服務器端點，可以指定一個URI路徑供客戶端連接，ClientEndpoint沒有，

1、服務端API

服務器端的Endpoint有兩種實作方式，一種是注解方式@ServerEndpoint，一種是繼承抽象類Endpoint，

（1）注解方式@ServerEndpoint

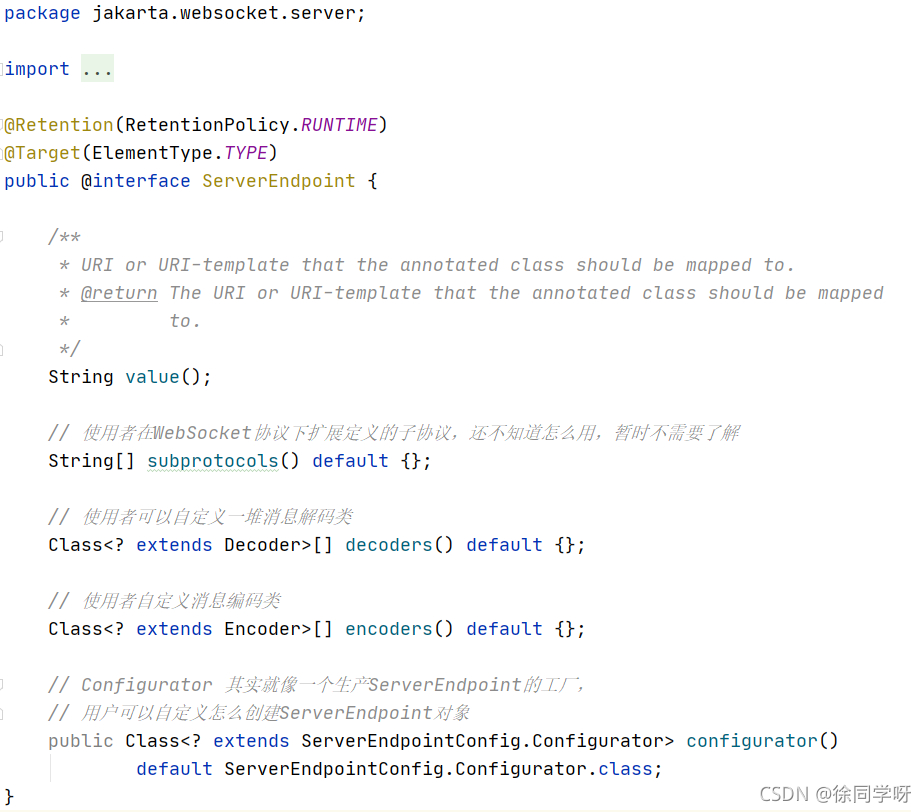

首先看看@ServerEndpoint有哪些要素：

• value，可以指定一個URI路徑標識一個Endpoint，
• subprotocols，用戶在WebSocket協議下自定義擴展一些子協議，
• decoders，用戶可以自定義一些訊息解碼器，比如通信的訊息是一個物件，接收到訊息可以自動解碼封裝成訊息物件，
• encoders，有解碼器就有編碼器，定義解碼器和編碼器的好處是可以規范使用層訊息的傳輸，
• configurator，ServerEndpoint配置類，主要提供ServerEndpoint物件的創建方式擴展（如果使用Tomcat的WebSocket實作，默認是反射創建ServerEndpoint物件），

@ServerEndpoint可以注解到任何類上，但是想實作服務端的完整功能，還需要配合幾個生命周期的注解使用，這些生命周期注解只能注解在方法上：

• @OnOpen 建立連接時觸發，
• @OnClose 關閉連接時觸發，
• @OnError 發生例外時觸發，
• @OnMessage 接收到訊息時觸發，

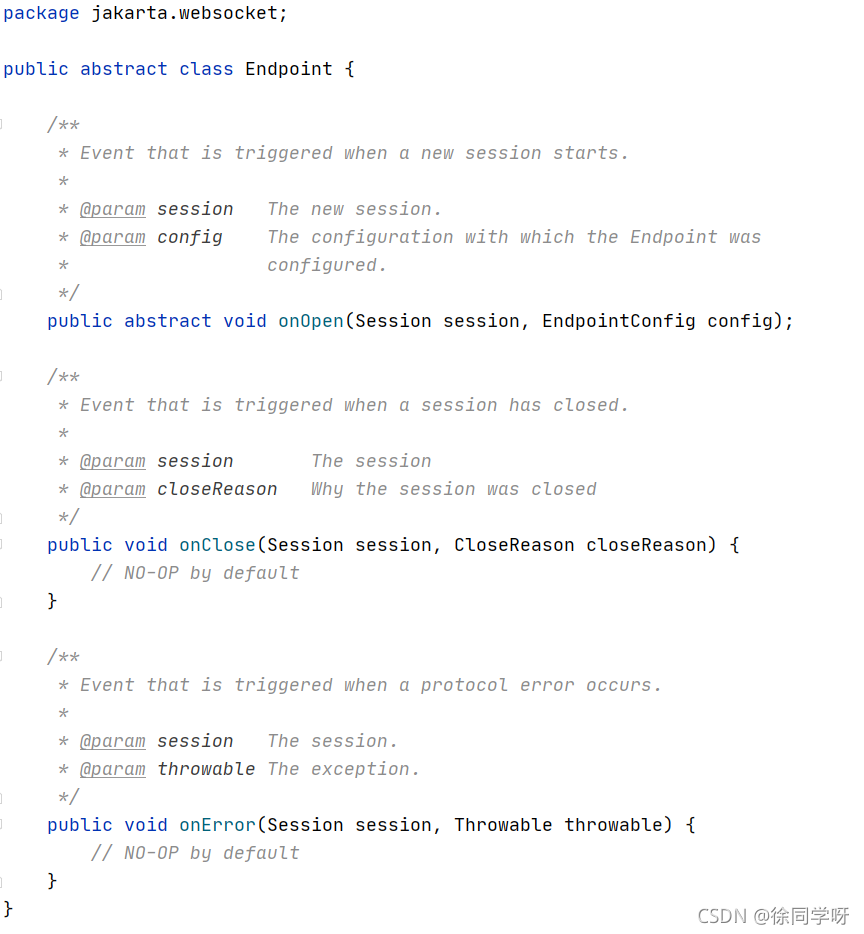

（2）繼承抽象類Endpoint

繼承抽象類Endpoint，重寫幾個生命周期方法，

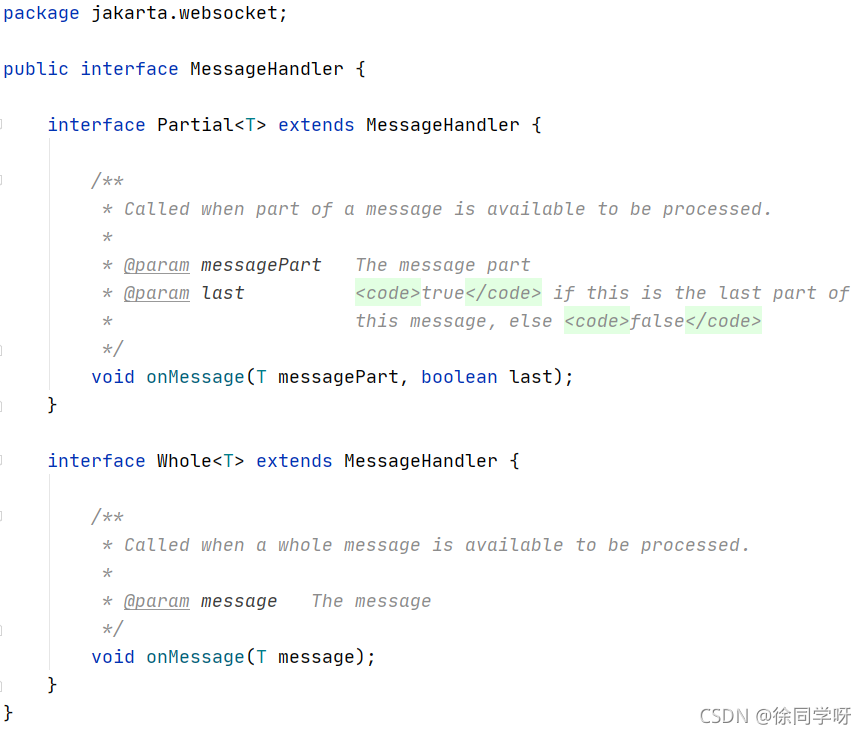

怎么沒有onMessage方法，實作onMessage還需要繼承實作一個介面jakarta.websocket.MessageHandler，MessageHandler介面又分為Partial和Whole，實作的MessageHandler需要在onOpen觸發時注冊到jakarta.websocket.Session中，

繼承抽象類Endpoint的方式相對于注解方式要麻煩的多，除了繼承Endpoint和實作介面MessageHandler外，還必須實作一個jakarta.websocket.server.ServerApplicationConfig來管理Endpoint，比如給Endpoint分配URI路徑，

而encoders、decoders、configurator等配置資訊由jakarta.websocket.server.ServerEndpointConfig管理，默認實作jakarta.websocket.server.DefaultServerEndpointConfig，

所以如果使用 Java 版WebSocket服務器端實作首推注解方式，

2、客戶端API

對于客戶端API，也是有注解方式和繼承抽象類Endpoint方式，

• 注解方式，只需要將@ServerEndpoint換成@ClientEndpoint，
• 繼承抽象類Endpoint方式，需要一個jakarta.websocket.ClientEndpointConfig來管理encoders、decoders、configurator等配置資訊，默認實作jakarta.websocket.DefaultClientEndpointConfig，

3、背景關系Session

WebSocket是一個有狀態的連接，建立連接后的通信都是通過jakarta.websocket.Session保持狀態，一個連接一個Session，每一個Session有一個唯一標識Id，

Session的主要職責涉及：

• 基礎資訊管理（request資訊（getRequestURI、getRequestParameterMap、getPathParameters等）、協議版本getProtocolVersion、子協議getNegotiatedSubprotocol等），
• 連接管理（狀態判斷isOpen、接收訊息的MessageHandler、發送訊息的異步遠程端點RemoteEndpoint.Async和同步遠程端點RemoteEndpoint.Basic等），

4、HandshakeRequest 和 HandshakeResponse

HandshakeRequest 和 HandshakeResponse了解即可，這兩個介面主要用于WebScoket握手升級程序中握手請求回應的封裝，如果只是單純使用WebSocket，不會接觸到這兩個介面，

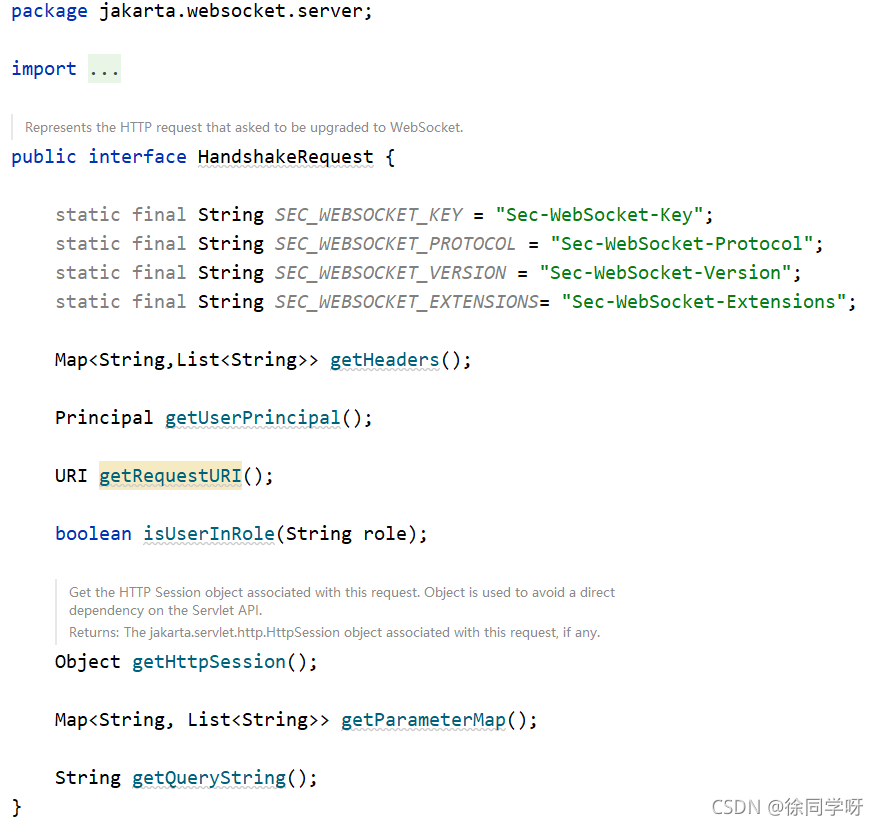

（1）HandshakeRequest

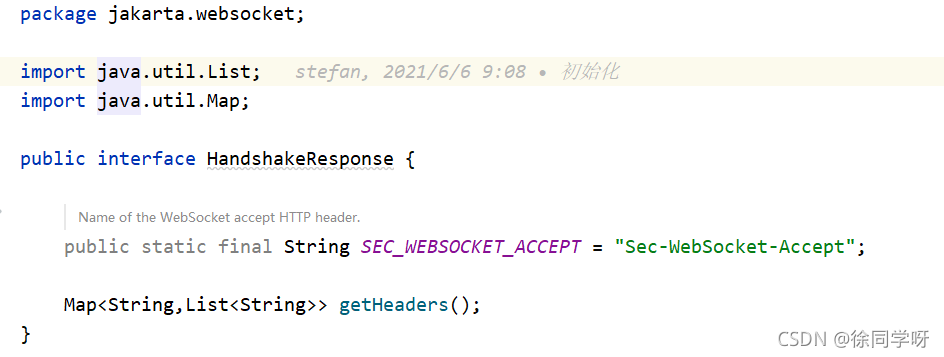

（2）HandshakeResponse

Sec-WebSocket-Accept根據客戶端傳的Sec-WebSocket-Key生成，如下是Tomcat10.0.6 WebSocket原始碼實作中生成Sec-WebSocket-Accept的演算法：

private static String getWebSocketAccept(String key) {
    byte[] digest = ConcurrentMessageDigest.digestSHA1(
            key.getBytes(StandardCharsets.ISO_8859_1), WS_ACCEPT);
    return Base64.encodeBase64String(digest);
}

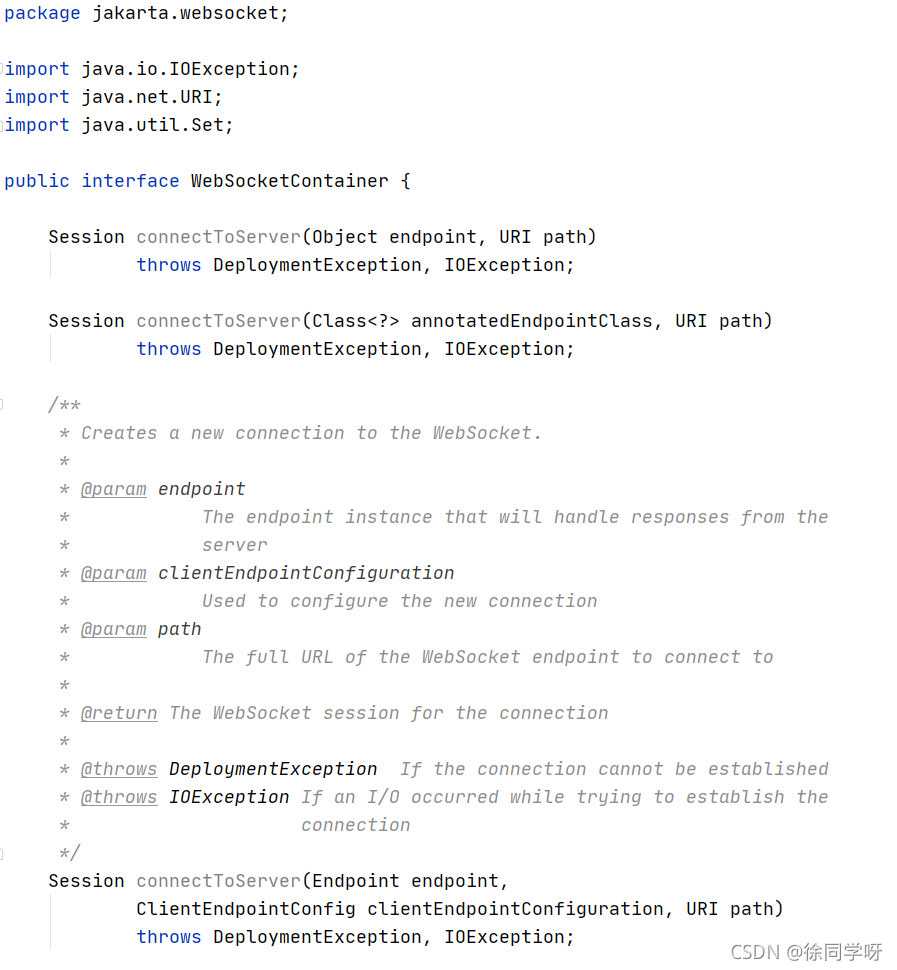

5、WebSocketContainer

jakarta.websocket.WebSocketContainer顧名思義，就是WebSocket的容器，集大成者，其主要職責包括但不限于connectToServer，客戶端連接服務器端，基于瀏覽器的WebSocket客戶端連接服務器端，由瀏覽器支持，但是基于Java版的WebSocket客戶端就可以通過WebSocketContainer#connectToServer向服務端發起連接請求，

四、WebSocket基于Tomcat應用

（如下使用的是javax.websocket包，未使用最新的jakarta.websocket，主要是測驗專案基于SpringBoot+Tomcat9.x的，Java API for WebSocket版本需要保持一致，）

1、服務器端實作

（1）@ServerEndpoint注解方式

import javax.websocket.*;
import javax.websocket.server.PathParam;
import javax.websocket.server.ServerEndpoint;
import java.io.IOException;
import java.util.concurrent.ConcurrentHashMap;
import java.util.concurrent.atomic.AtomicLong;

@ServerEndpoint(value = "/ws/test/{userId}", encoders = {MessageEncoder.class}, decoders = {MessageDecoder.class}, configurator = MyServerConfigurator.class)
public class WebSocketServerEndpoint {
    private Session session;
    private String userId;
    @OnOpen
    public void OnOpen(Session session, @PathParam(value = "userId") String userId) {
        this.session = session;
        this.userId = userId;
        // 建立連接后，將連接存到一個map里
        endpointMap.put(userId, this);
        Message message = new Message(0, "connected, hello " + userId);
        sendMsg(message);
    }

    @OnClose
    public void OnClose() {
        // 關閉連接時觸發，從map中洗掉連接
        endpointMap.remove(userId);
        System.out.println("server closed...");
    }

    @OnMessage
    public void onMessage(Message message) {
        System.out.println("server recive message=" + message.toString());
    }

    @OnError
    public void onError(Throwable t) throws Throwable {
        this.session.close(new CloseReason(CloseReason.CloseCodes.CLOSED_ABNORMALLY, "系統例外"));
        t.printStackTrace();
    }

    /**
     * 群發
     * @param data
     */
    public void sendAllMsg(Message data) {
        for (WebSocketServerEndpoint value : endpointMap.values()) {
            value.sendMsgAsync(data);
        }
    }

    /**
     * 推送訊息給指定 userId
     * @param data
     * @param userId
     */
    public void sendMsg(Message data, String userId) {
        WebSocketServerEndpoint endpoint = endpointMap.get(userId);
        if (endpoint == null) {
            System.out.println("not conected to " + userId);
            return;
        }
        endpoint.sendMsgAsync(data);
    }

    private void sendMsg(Message data) {
        try {
            this.session.getBasicRemote().sendObject(data);
        } catch (IOException ioException) {
            ioException.printStackTrace();
        } catch (EncodeException e) {
            e.printStackTrace();
        }
    }

    private void sendMsgAsync(Message data) {
        this.session.getAsyncRemote().sendObject(data);
    }
    // 存盤建立連接的Endpoint
    private static ConcurrentHashMap<String, WebSocketServerEndpoint> endpointMap = new ConcurrentHashMap<String, WebSocketServerEndpoint>();
}

每一個客戶端與服務器端建立連接后，都會生成一個WebSocketServerEndpoint，可以通過一個Map將其與userId對應存起來，為后續群發廣播和單獨推送訊息給某個客戶端提供便利，

注意：@ServerEndpoint的encoders、decoders、configurator等配置資訊在實際使用中可以不定義，如果專案簡單，完全可以用默認的，

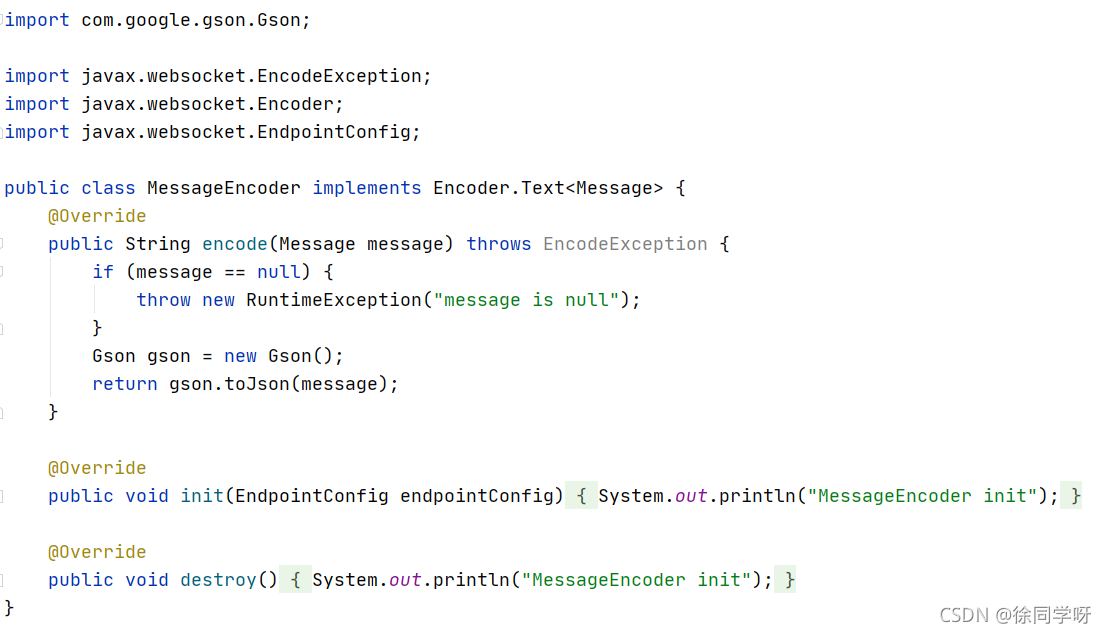

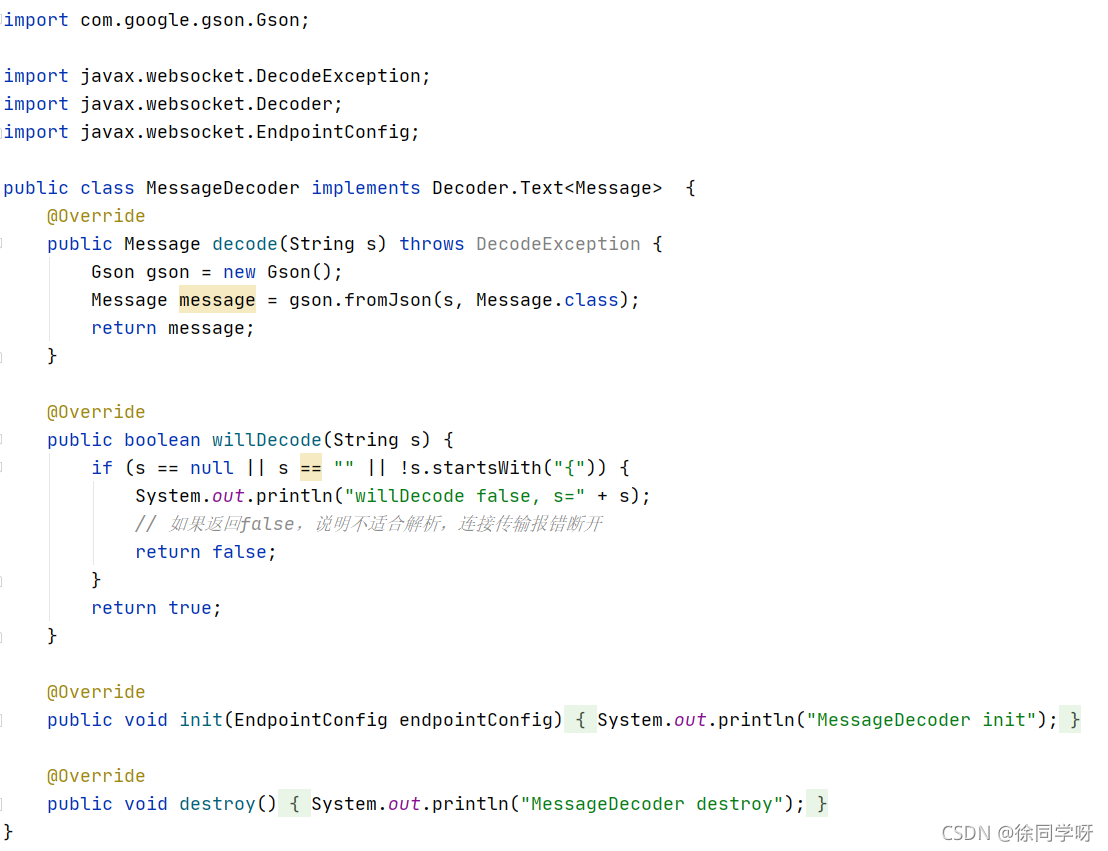

如果通信訊息被封裝成一個物件，如示例的Message（因為原始碼過于簡單就不展示了，屬性主要有code、msg、data），就必須提供編碼器和解碼器，也可以在每次發送訊息時硬編碼轉為字串，在接收到訊息時轉為Message，有了編碼器和解碼器，顯得比較規范，轉為字串由編碼器做，字串轉為物件由解碼器做，但也使得架構變復雜了，視專案需求而定，

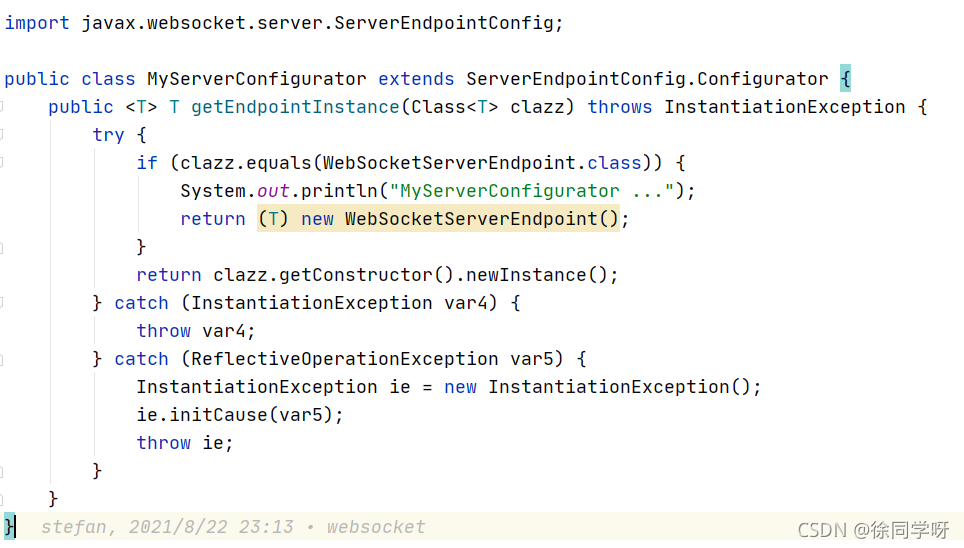

Configurator的用處就是自定義Endpoint物件創建方式，默認Tomcat提供的是通過反射，WebScoket是每個連接都會創建一個Endpoint物件，如果連接比較多，很頻繁，通過反射創建，用后即毀，可能不是一個好主意，所以可以搞一個物件池，用過回收，用時先從物件池中拿，有就重置，省去實體化分配記憶體等消耗程序，

如果使用SpringBoot內置Tomcat、undertow、Netty等，接入WebSocket時除了加@ServerEndpoint還需要加一個@Component，再給Spring注冊一個ServerEndpointExporter類，這樣，服務端Endpoint就交由Spring去掃描注冊了，

@Configuration
public class WebSocketConfig {
    @Bean
    public ServerEndpointExporter serverEndpointExporter() {
        ServerEndpointExporter serverEndpointExporter = new ServerEndpointExporter();
        return serverEndpointExporter;
    }
}

外置Tomcat就不需要這么麻煩，Tomcat會默認掃描classpath下帶有@ServerEndpoint注解的類，(SpringBoot接入Websocket后續會單獨出文章講解，也挺有意思的)

（2）繼承抽象類Endpoint方式

import javax.websocket.*;
import java.io.IOException;
import java.util.concurrent.ConcurrentHashMap;

public class WebSocketServerEndpoint extends Endpoint {
    private Session session;
    private String userId;

    @Override
    public void onOpen(Session session, EndpointConfig endpointConfig) {
        this.session = session;
        this.userId = session.getPathParameters().get("userId");
        session.addMessageHandler(new MessageHandler());
        endpointMap.put(userId, this);
        Message message = new Message(0, "connected, hello " + userId);
        sendMsg(message);
    }

    @Override
    public void onClose(Session session, CloseReason closeReason) {
        endpointMap.remove(userId);
    }

    @Override
    public void one rror(Session session, Throwable throwable) {
        throwable.printStackTrace();
    }

    /**
     * 群發
     * @param data
     */
    public void sendAllMsg(Message data) {
        for (WebSocketServerEndpoint value : endpointMap.values()) {
            value.sendMsgAsync(data);
        }
    }

    /**
     * 推送訊息給指定 userId
     * @param data
     * @param userId
     */
    public void sendMsg(Message data, String userId) {
        WebSocketServerEndpoint endpoint = endpointMap.get(userId);
        if (endpoint == null) {
            System.out.println("not conected to " + userId);
            return;
        }
        endpoint.sendMsgAsync(data);
    }

    private void sendMsg(Message data) {
        try {
            this.session.getBasicRemote().sendObject(data);
        } catch (IOException ioException) {
            ioException.printStackTrace();
        } catch (EncodeException e) {
            e.printStackTrace();
        }
    }

    private void sendMsgAsync(Message data) {
        this.session.getAsyncRemote().sendObject(data);
    }

    private class MessageHandler implements javax.websocket.MessageHandler.Whole<Message> {

        @Override
        public void onMessage(Message message) {
            System.out.println("server recive message=" + message.toString());
        }
    }

    private static ConcurrentHashMap<String, WebSocketServerEndpoint> endpointMap = new ConcurrentHashMap<String, WebSocketServerEndpoint>();

}

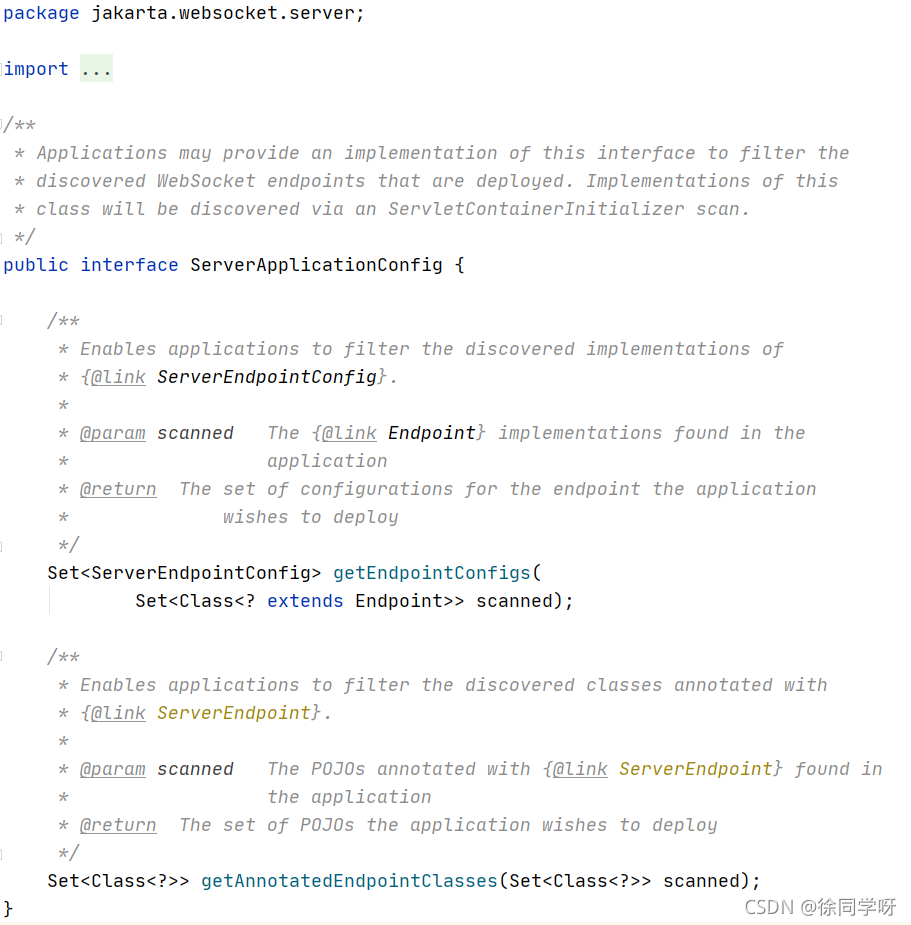

繼承抽象類Endpoint方式比加注解@ServerEndpoint方式麻煩的很，主要是需要自己實作MessageHandler和ServerApplicationConfig，@ServerEndpoint的話都是使用默認的，原理上差不多，只是注解更自動化，更簡潔，

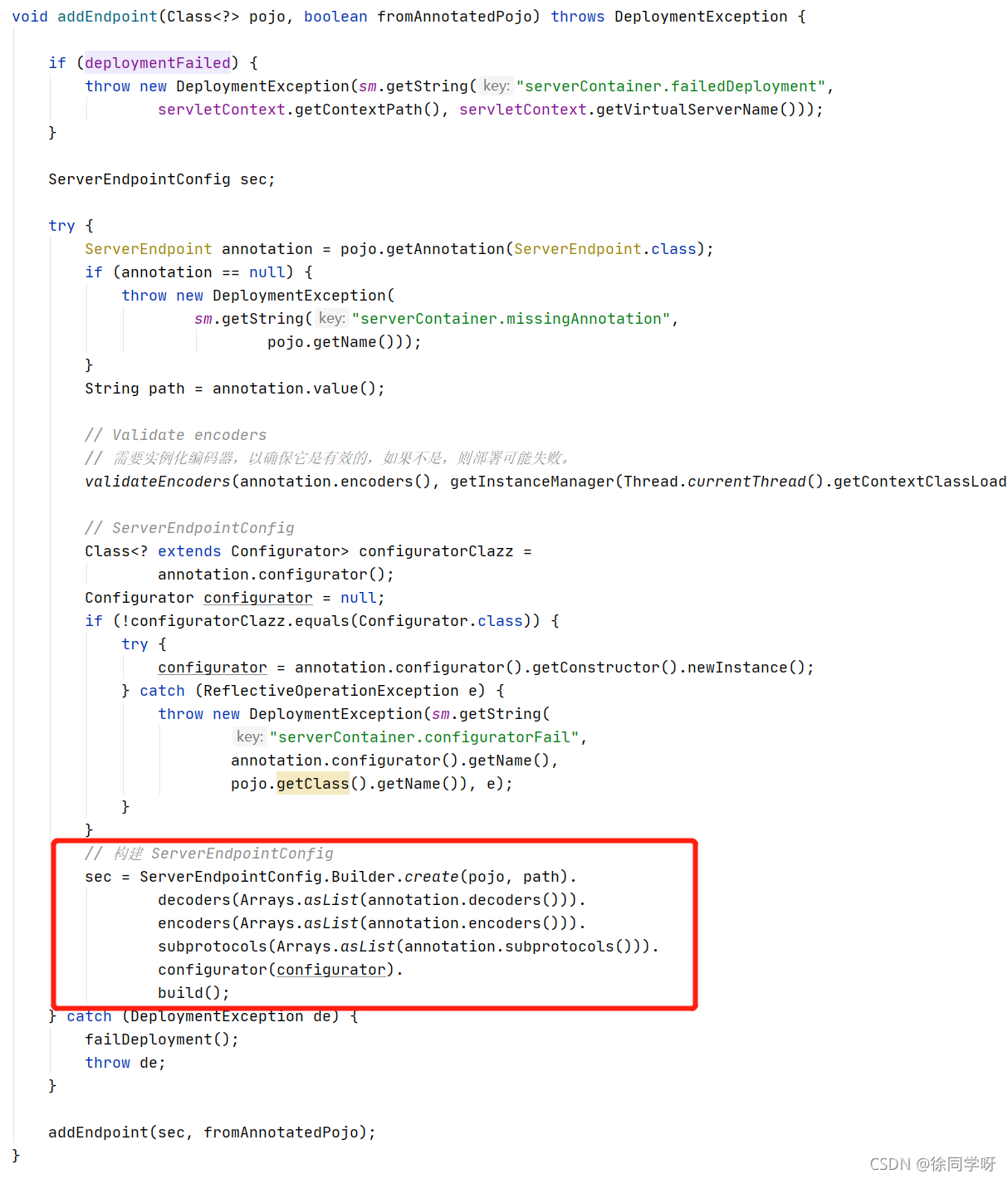

MessageHandler做的事情，一個@OnMessage就搞定了，ServerApplicationConfig做的URI映射、decoders、encoders，configurator等，一個@ServerEndpoint就可以了，

import javax.websocket.Decoder;
import javax.websocket.Encoder;
import javax.websocket.Endpoint;
import javax.websocket.server.ServerApplicationConfig;
import javax.websocket.server.ServerEndpointConfig;
import java.util.ArrayList;
import java.util.HashSet;
import java.util.List;
import java.util.Set;

public class MyServerApplicationConfig implements ServerApplicationConfig {
    @Override
    public Set<ServerEndpointConfig> getEndpointConfigs(Set<Class<? extends Endpoint>> set) {
        Set<ServerEndpointConfig> result = new HashSet<ServerEndpointConfig>();
        List<Class<? extends Decoder>> decoderList = new ArrayList<Class<? extends Decoder>>();
        decoderList.add(MessageDecoder.class);
        List<Class<? extends Encoder>> encoderList = new ArrayList<Class<? extends Encoder>>();
        encoderList.add(MessageEncoder.class);

        if (set.contains(WebSocketServerEndpoint3.class)) {
            ServerEndpointConfig serverEndpointConfig = ServerEndpointConfig.Builder
                    .create(WebSocketServerEndpoint3.class, "/ws/test3")
                    .decoders(decoderList)
                    .encoders(encoderList)
                    .configurator(new MyServerConfigurator())
                    .build();
            result.add(serverEndpointConfig);
        }
        return result;
    }

    @Override
    public Set<Class<?>> getAnnotatedEndpointClasses(Set<Class<?>> set) {
        return set;
    }
}

如果使用SpringBoot內置Tomcat，則不需要ServerApplicationConfig了，但是需要給Spring注冊一個ServerEndpointConfig，

@Bean
public ServerEndpointConfig serverEndpointConfig() {
    List<Class<? extends Decoder>> decoderList = new ArrayList<Class<? extends Decoder>>();
    decoderList.add(MessageDecoder.class);
    List<Class<? extends Encoder>> encoderList = new ArrayList<Class<? extends Encoder>>();
    encoderList.add(MessageEncoder.class);
    ServerEndpointConfig serverEndpointConfig = ServerEndpointConfig.Builder
            .create(WebSocketServerEndpoint3.class, "/ws/test3/{userId}")
            .decoders(decoderList)
            .encoders(encoderList)
            .configurator(new MyServerConfigurator())
            .build();
    return serverEndpointConfig;
}

（3）早期Tomcat7中Server端實作對比

Tomcat7早期版本7.0.47之前還沒有出JSR 356時，自己搞了一套介面，其實就是一個Servlet，

和遵循JSR356標準的版本對比，有一個比較大的變化是，createWebSocketInbound創建生命周期事件處理器StreamInbound的時機是WebSocket協議升級之前，此時還可以通過用戶執行緒快取（ThreadLocal等）的HttpServletRequest物件，獲取一些請求頭等資訊，

而遵循JSR356標準的版本實作，創建生命周期事件處理的Endpoint是在WebSocket協議升級完成（經過HTTP握手）之后創建的，而WebSocket握手成功給客戶端回應101前，會結束銷毀HttpServletRequest物件，此時是獲取不到請求頭等資訊的，

import org.apache.catalina.websocket.StreamInbound;
import org.apache.catalina.websocket.WebSocketServlet;

import javax.servlet.annotation.WebServlet;
import javax.servlet.http.HttpServletRequest;

@WebServlet(urlPatterns = "/ws/test")
public class MyWeSocketServlet extends WebSocketServlet {

    @Override
    protected StreamInbound createWebSocketInbound(String subProtocol, HttpServletRequest request) {
        MyMessageInbound messageInbound = new MyMessageInbound(subProtocol, request);
        return messageInbound;
    }

}

import org.apache.catalina.websocket.MessageInbound;
import org.apache.catalina.websocket.WsOutbound;

import javax.servlet.http.HttpServletRequest;
import java.io.IOException;
import java.nio.ByteBuffer;
import java.nio.CharBuffer;

public class MyMessageInbound extends MessageInbound {

    private String subProtocol;
    private HttpServletRequest request;

    public MyMessageInbound(String subProtocol, HttpServletRequest request) {
        this.subProtocol = subProtocol;
        this.request = request;
    }

    @Override
    protected void onOpen(WsOutbound outbound) {
        String msg = "connected, hello";
        ByteBuffer byteBuffer = ByteBuffer.wrap(msg.getBytes());
        try {
            outbound.writeBinaryMessage(byteBuffer);
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    @Override
    protected void onClose(int status) {
    }


    @Override
    protected void onBinaryMessage(ByteBuffer byteBuffer) throws IOException {
        // 接收到客戶端資訊
    }

    @Override
    protected void onTextMessage(CharBuffer charBuffer) throws IOException {
        // 接收到客戶端資訊
    }
}

2、客戶端實作

（1）前端js版

js版的客戶端主要依托瀏覽器對WebScoket的支持，在生命周期事件觸發上和服務器端的差不多，這也應證了建立WebSocket連接的兩端是對等的，

撰寫WebSocket客戶端需要注意以下幾點：

• 和服務器端商議好傳輸的訊息的格式，一般為json字串，比較直觀，編碼解碼都很簡單，也可以是其他商定的格式，
• 需要心跳檢測，定時給服務器端發送訊息，保持連接正常，
• 正常關閉連接，即關閉瀏覽器視窗前主動關閉連接，以免服務器端拋例外，
• 如果因為例外斷開連接，支持重連，

// 對websocket進行簡單封裝
WebSocketOption.prototype = {
    // 創建websocket操作
    createWebSocket: function () {
        try {
            if('WebSocket' in window) {
                this.ws = new WebSocket(this.wsUrl);
            } else if('MozWebSocket' in window) {
                this.ws = new MozWebSocket(this.wsUrl);
            } else {
                alert("您的瀏覽器不支持websocket協議,建議使用新版谷歌、火狐等瀏覽器，請勿使用IE10以下瀏覽器，360瀏覽器請使用極速模式，不要使用兼容模式！");
            }
            this.lifeEventHandle();
        } catch(e) {
            this.reconnect(this.wsUrl);
            console.log(e);
        }
    },
    // 生命周期事件操作
    lifeEventHandle: function() {
        var self = this;
        this.ws.onopen = function (event) {
            self.connectCount = 1;
            //心跳檢測重置
            if (self.heartCheck == null) {
                self.heartCheck = new HeartCheckObj(self.ws);
            }
            self.sendMsg(5, "")
            self.heartCheck.reset().start();
            console.log("websocket連接成功!" + new Date().toUTCString());
        };
        this.ws.onclose = function (event) {
            // 全部設定為初始值
            self.heartCheck = null;
            self.reconnect(self.wsUrl);
            console.log("websocket連接關閉!" + new Date().toUTCString());
        };
        this.ws.onerror = function () {
            self.reconnect(self.wsUrl);
            console.log("websocket連接錯誤!");
        };
        //如果獲取到訊息，心跳檢測重置
        this.ws.onmessage = function (event) {
            //心跳檢測重置
            if (self.heartCheck == null) {
                self.heartCheck = new HeartCheckObj(self.ws);
            }
            self.heartCheck.reset().start();
            console.log("websocket收到訊息啦:" + event.data);
            // 業務處理
            // 接收到的訊息可以放到localStorage里，然后在其他地方取出來
        }
    },
    // 斷線重連操作
    reconnect: function() {
        var self = this;
        if (this.lockReconnect) return;
        console.log(this.lockReconnect)
        this.lockReconnect = true;
        //沒連接上會一直重連，設定延遲避免請求過多,重連時間設定按倍數增加
        setTimeout(function () {
            self.createWebSocket(self.wsUrl);
            self.lockReconnect = false;
            self.connectCount++;
        }, 10000 * (self.connectCount));
    },
    // 發送訊息操作
    sendMsg: function(cmd, data) {
        var sendData = {"cmd": cmd, "msg": data};
        try {
            this.ws.send(JSON.stringify(sendData));
        } catch(err) {
            console.log("發送資料失敗， err=" + err)
        }
    },
    // 關閉websocket介面操作
    closeWs: function() {
        this.ws.close();
    }
}

/**
 * 封裝心跳檢測物件<p>
 */
function HeartCheckObj(ws) {
    this.ws = ws;
    // 心跳時間
    this.timeout = 10000;
    // 定時事件
    this.timeoutObj = null;
    // 自動斷開事件
    this.serverTimeoutObj = null;
}
HeartCheckObj.prototype = {
    setWs: function(ws) {
        this.ws = ws;
    },
    reset: function() {
        clearTimeout(this.timeoutObj);
        clearTimeout(this.serverTimeoutObj);
        return this;
    },
    // 開始心跳檢測
    start: function() {
        var self = this;
        this.timeoutObj = setTimeout(function() {
            //這里發送一個心跳，后端收到后，回傳一個心跳訊息，
            //onmessage拿到回傳的心跳就說明連接正常
            var ping = {"cmd":1, "msg": "ping"};
            self.ws.send(JSON.stringify(ping));
            //如果onmessage那里超過一定時間還沒重置，說明后端主動斷開了
            self.serverTimeoutObj = setTimeout(function() {
                //如果onclose會執行reconnect，我們執行ws.close()就行了.如果直接執行reconnect 會觸發onclose導致重連兩次
                self.ws.close();
            }, self.timeout)
        }, self.timeout)
    }
}

/**
 * -------------------------
 *  創建websocket的主流程   *
 * -------------------------
 */
var currentDomain = document.domain;
var wsUrl = "ws://" + currentDomain + "/test"

var webSocketOption = new WebSocketOption(wsUrl)
webSocketOption.createWebSocket()

// 監聽視窗關閉事件，當視窗關閉時，主動去關閉websocket連接，防止連接還沒斷開就關閉視窗，server端會拋例外，
window.onbeforeunload = function() {
    webSocketOption.closeWs();
}

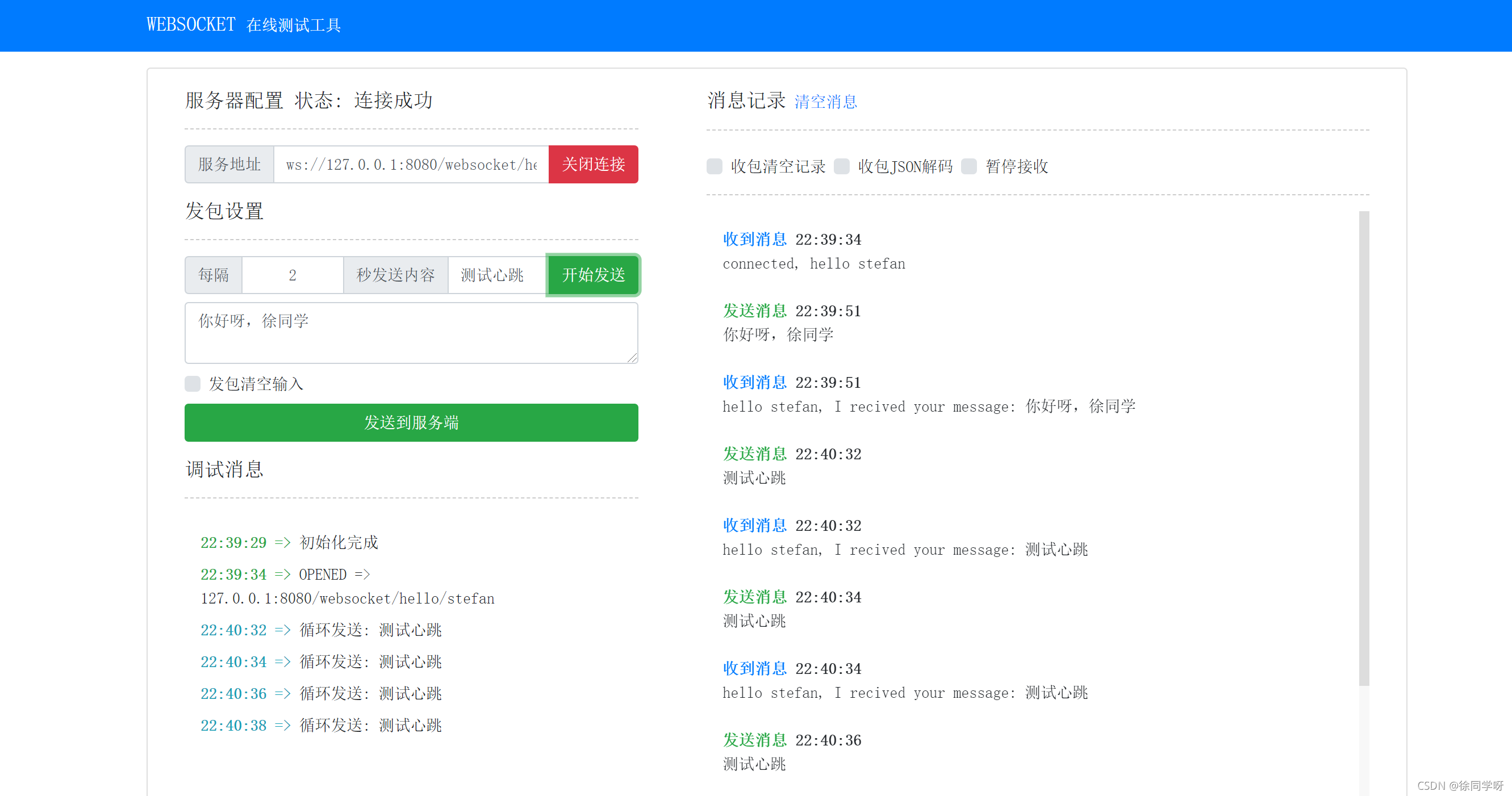

這里推薦一個在線測驗WebSocket連接和發送訊息的網站easyswoole.com/wstool.html：

真的很牛逼，很方便，很簡單，還有原始碼github：https://github.com/easy-swoole/wstool，感興趣可以看看，

（2）@ClientEndpoint注解方式

Java版客戶端不用多說，把@ServerEndpoint換成@ClientEndpoint就可以了，其他都一樣，@ClientEndpoint比@ServerEndpoint就少了一個value，不需要設定URI，

@ClientEndpoint(encoders = {MessageEncoder.class}, decoders = {MessageDecoder.class})
public class WebSocketClientEndpoint {
    private Session session;
    @OnOpen
    public void OnOpen(Session session) {
        this.session = session;
        Message message = new Message(0, "connecting...");

        sendMsg(message);
    }

    @OnClose
    public void OnClose() {
        Message message = new Message(0, "client closed...");

        sendMsg(message);
        System.out.println("client closed");
    }

    @OnMessage
    public void onMessage(Message message) {
        System.out.println("client recive message=" + message.toString());
    }

    @OnError
    public void onError(Throwable t) throws Throwable {
        t.printStackTrace();
    }

    public void sendMsg(Message data) {
        try {
            this.session.getBasicRemote().sendObject(data);
        } catch (IOException ioException) {
            ioException.printStackTrace();
        } catch (EncodeException e) {
            e.printStackTrace();
        }
    }

    public void sendMsgAsync(Message data) {
        this.session.getAsyncRemote().sendObject(data);
    }
}

連接服務器端：

WebSocketContainer container = ContainerProvider.getWebSocketContainer();
container.connectToServer(WebSocketClientEndpoint.class,
        new URI("ws://localhost:8080/ws/test"));

（3）繼承抽象類Endpoint方式

繼承抽象類Endpoint方式也和服務器端的差不多，但是不需要實作ServerApplicationConfig，需要實體化一個ClientEndpointConfig，Endpoint實作類和服務器端的一樣，就省略了，如下是連接服務器端的代碼：

ClientEndpointConfig clientEndpointConfig = ClientEndpointConfig.Builder.create().build();
container.connectToServer(new WebSocketClientEndpoint(),clientEndpointConfig,
        new URI("ws://localhost:8080/websocket/hello"));

3、基于Nginx反向代理注意事項

一般web服務器會用Nginx做反向代理，經過Nginx反向轉發的HTTP請求不會帶上Upgrade和Connection訊息頭，所以需要在Nginx配置里顯式指定需要升級為WebSocket的URI帶上這兩個頭：

location /chat/ {
    proxy_pass http://backend;
    proxy_http_version 1.1;
    proxy_set_header Upgrade $http_upgrade;
    proxy_set_header Connection "upgrade";

    proxy_connect_timeout 4s;
    proxy_read_timeout 7200s;
    proxy_send_timeout 12s;
}

默認情況下，如果代理服務器在60秒內沒有傳輸任何資料，連接將被關閉，這個超時可以通過proxy_read_timeout指令來增加，或者，可以將代理服務器配置為定期發送WebSocket PING幀以重置超時并檢查連接是否仍然活躍，

具體可參考：http://nginx.org/en/docs/http/websocket.html

五、WebSocket在Tomcat中的原始碼實作

所有兼容Java EE的應用服務器，必須遵循JSR356 WebSocket Java API標準，Tomcat也不例外，而且Tomcat也是支持WebSocket最早的Web應用服務器框架（之一），在還沒有出JSR356標準時，就已經自定義了一套WebSocket API，但是JSR356一出，不得不改弦更張，

通過前面的講解，在使用上完全沒有問題，但是有幾個問題完全是黑盒的：

• Server Endpoint 是如何被掃描加載的？

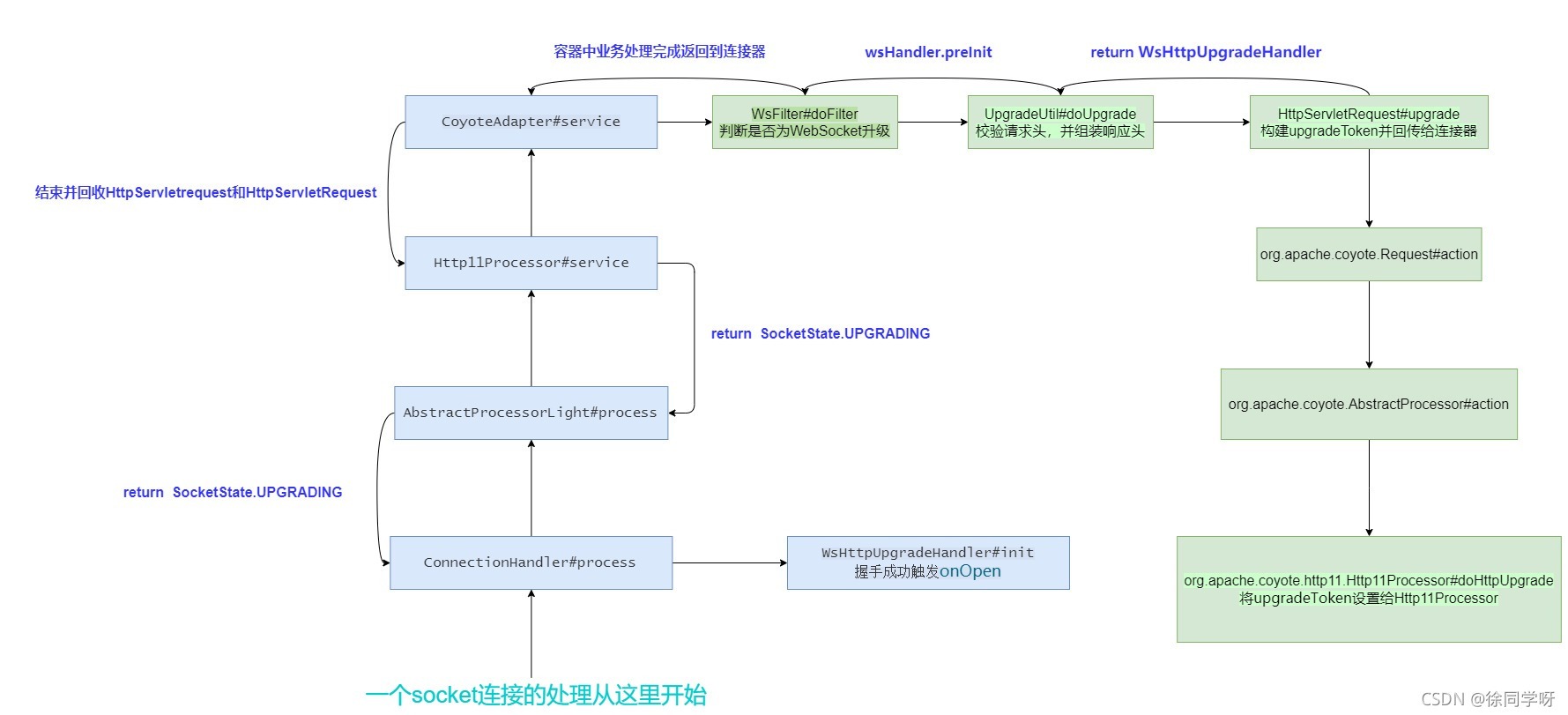

• WebSocket是如何借助HTTP 進行握手升級的？
• WebSocket建立連接后如何保持連接不斷，互相通信的？

（如下原始碼決議，需要對Tomcat連接器原始碼有一定了解）

1、WsSci初始化

Tomcat 提供了一個org.apache.tomcat.websocket.server.WsSci類來初始化、加載WebSocket，從類名上顧名思義，利用了Sci加載機制，何為Sci加載機制？就是實作介面 jakarta.servlet.ServletContainerInitializer，在Tomcat部署裝載Web專案（org.apache.catalina.core.StandardContext#startInternal）時主動觸發ServletContainerInitializer#onStartup，做一些擴展的初始化操作，

WsSci主要做了一件事，就是掃描加載Server Endpoint，并將其加到WebSocket容器里jakarta.websocket.WebSocketContainer，

WsSci主要會掃描三種類：

• 加了@ServerEndpoint的類，
• Endpoint的子類，
• ServerApplicationConfig的子類，

（1）WsSci#onStartup

@HandlesTypes({ServerEndpoint.class, ServerApplicationConfig.class,
        Endpoint.class})
public class WsSci implements ServletContainerInitializer {

    @Override
    public void onStartup(Set<Class<?>> clazzes, ServletContext ctx)
            throws ServletException {

        WsServerContainer sc = init(ctx, true);

        if (clazzes == null || clazzes.size() == 0) {
            return;
        }

        // Group the discovered classes by type
        Set<ServerApplicationConfig> serverApplicationConfigs = new HashSet<>();
        Set<Class<? extends Endpoint>> scannedEndpointClazzes = new HashSet<>();
        Set<Class<?>> scannedPojoEndpoints = new HashSet<>();

        try {
            // wsPackage is "jakarta.websocket."
            String wsPackage = ContainerProvider.class.getName();
            wsPackage = wsPackage.substring(0, wsPackage.lastIndexOf('.') + 1);
            for (Class<?> clazz : clazzes) {
                JreCompat jreCompat = JreCompat.getInstance();
                int modifiers = clazz.getModifiers();
                if (!Modifier.isPublic(modifiers) ||
                        Modifier.isAbstract(modifiers) ||
                        Modifier.isInterface(modifiers) ||
                        !jreCompat.isExported(clazz)) {
                    // Non-public, abstract, interface or not in an exported
                    // package (Java 9+) - skip it.
                    continue;
                }
                // Protect against scanning the WebSocket API JARs
                // 防止掃描WebSocket API jar
                if (clazz.getName().startsWith(wsPackage)) {
                    continue;
                }
                if (ServerApplicationConfig.class.isAssignableFrom(clazz)) {
                    // 1、clazz是ServerApplicationConfig子類
                    serverApplicationConfigs.add(
                            (ServerApplicationConfig) clazz.getConstructor().newInstance());
                }
                if (Endpoint.class.isAssignableFrom(clazz)) {
                    // 2、clazz是Endpoint子類
                    @SuppressWarnings("unchecked")
                    Class<? extends Endpoint> endpoint =
                            (Class<? extends Endpoint>) clazz;
                    scannedEndpointClazzes.add(endpoint);
                }
                if (clazz.isAnnotationPresent(ServerEndpoint.class)) {
                    // 3、clazz是加了注解ServerEndpoint的類
                    scannedPojoEndpoints.add(clazz);
                }
            }
        } catch (ReflectiveOperationException e) {
            throw new ServletException(e);
        }

        // Filter the results
        Set<ServerEndpointConfig> filteredEndpointConfigs = new HashSet<>();
        Set<Class<?>> filteredPojoEndpoints = new HashSet<>();

        if (serverApplicationConfigs.isEmpty()) {
            // 從這里看出@ServerEndpoint的服務器端是可以不用ServerApplicationConfig的
            filteredPojoEndpoints.addAll(scannedPojoEndpoints);
        } else {
            // serverApplicationConfigs不為空，
            for (ServerApplicationConfig config : serverApplicationConfigs) {
                Set<ServerEndpointConfig> configFilteredEndpoints =
                        config.getEndpointConfigs(scannedEndpointClazzes);
                if (configFilteredEndpoints != null) {
                    filteredEndpointConfigs.addAll(configFilteredEndpoints);
                }
                // getAnnotatedEndpointClasses 對于 scannedPojoEndpoints起到一個過濾作用
                // 不滿足條件的后面不加到WsServerContainer里
                Set<Class<?>> configFilteredPojos =
                        config.getAnnotatedEndpointClasses(
                                scannedPojoEndpoints);
                if (configFilteredPojos != null) {
                    filteredPojoEndpoints.addAll(configFilteredPojos);
                }
            }
        }

        try {
            // 繼承抽象類Endpoint的需要使用者手動封裝成ServerEndpointConfig
            // 而加了注解@ServerEndpoint的類 Tomcat會自動封裝成ServerEndpointConfig
            // Deploy endpoints
            for (ServerEndpointConfig config : filteredEndpointConfigs) {
                sc.addEndpoint(config);
            }
            // Deploy POJOs
            for (Class<?> clazz : filteredPojoEndpoints) {
                sc.addEndpoint(clazz, true);
            }
        } catch (DeploymentException e) {
            throw new ServletException(e);
        }
    }


    static WsServerContainer init(ServletContext servletContext,
            boolean initBySciMechanism) {

        WsServerContainer sc = new WsServerContainer(servletContext);

        servletContext.setAttribute(
                Constants.SERVER_CONTAINER_SERVLET_CONTEXT_ATTRIBUTE, sc);
        // 注冊監聽器WsSessionListener給servletContext，
        // 在http session銷毀時觸發 ws session的關閉銷毀
        servletContext.addListener(new WsSessionListener(sc));
        // Can't register the ContextListener again if the ContextListener is
        // calling this method
        if (initBySciMechanism) {
            // 注冊監聽器WsContextListener給servletContext，
            // 在 servletContext初始化時觸發WsSci.init
            // 在 servletContext銷毀時觸發WsServerContainer的銷毀
            // 不過呢，只在WsSci.onStartup時注冊一次
            servletContext.addListener(new WsContextListener());
        }
        return sc;
    }
}

從上述原始碼中可以看出ServerApplicationConfig起到一個過濾的作用：

• 當沒有ServerApplicationConfig時，加了@ServerEndpoint的類會默認全部加到一個Set集合（filteredPojoEndpoints），所以加了@ServerEndpoint的類可以不需要自定義實作ServerApplicationConfig，
• 當有ServerApplicationConfig時，ServerApplicationConfig#getEndpointConfigs用來過濾Endpoint子類，并且Endpoint子類必須封裝成一個ServerEndpointConfig，
• ServerApplicationConfig#getAnnotatedEndpointClasses用來過濾加了注解@ServerEndpoint的類，一般空實作就行了（如果不想某個類被加到WsServerContainer里，那不加@ServerEndpoint不就可以了），

過濾之后的Endpoint子類和加了注解@ServerEndpoint的類會分別呼叫不同形參的WsServerContainer#addEndpoint，將其加到WsServerContainer里，

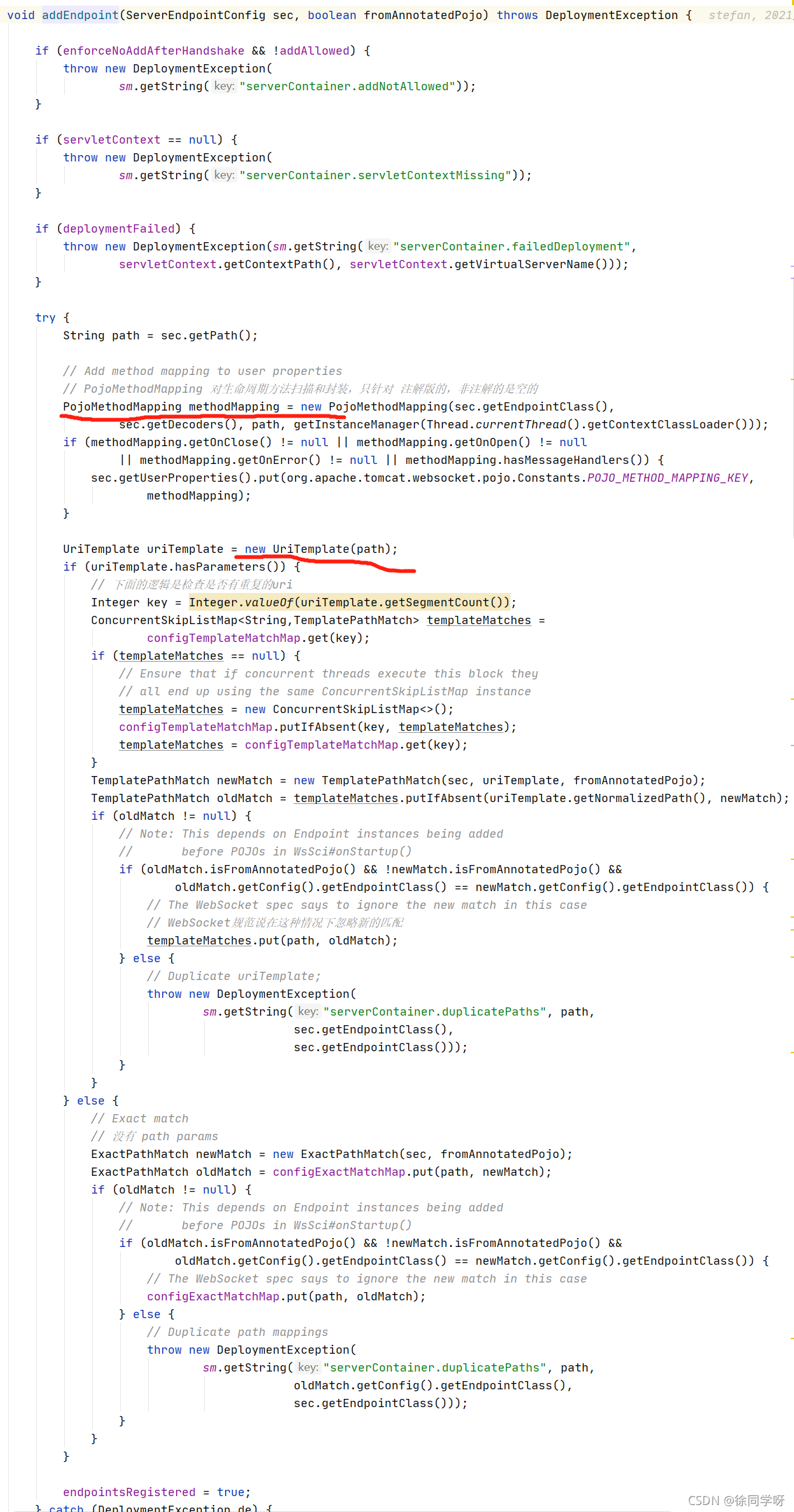

（2）WsServerContainer#addEndpoint

• 將Endpoint子類加到WsServerContainer里，呼叫的是形參為ServerEndpointConfig的addEndpoint：

public void addEndpoint(ServerEndpointConfig sec) throws DeploymentException {
    addEndpoint(sec, false);
}

因為Endpoint子類需要使用者封裝成ServerEndpointConfig，不需要Tomcat來封裝，

• 將加了注解@ServerEndpoint的類加到WsServerContainer，呼叫的是形參為Class<?>的addEndpoint（fromAnnotatedPojo引數暫時在這個方法里沒什么用處）：

該方法主要職責就是決議@ServerEndpoint，獲取path、decoders、encoders、configurator等構建一個ServerEndpointConfig物件

最終呼叫的都是如下這個比較復雜的方法，fromAnnotatedPojo表示是否是加了@ServerEndpoint的類，主要做了兩件事：

• 對加了@ServerEndpoint類的生命周期方法（@OnOpen、@OnClose、@OnError、@OnMessage）的掃描和映射封裝，

• 對path的有效性檢查和path param決議，

（3）PojoMethodMapping方法映射和形參決議

PojoMethodMapping建構式比較長，主要是對加了@OnOpen、@OnClose、@OnError、@OnMessage的方法進行校驗和映射，以及對每個方法的形參進行決議和校驗，主要邏輯總結如下：

• 對當前類以及其父類中的方法進行掃描，
• 當前類中不能存在多個相同注解的方法，否則會拋出Duplicate annotation例外，
• 父類和子類中存在相同注解的方法，子類必須重寫該方法，否則會拋出Duplicate annotation例外，
• 對于@OnMessage，可以有多個，但是接收訊息的型別必須不同，訊息型別大概分為三種：PongMessage心跳訊息、位元組型、字符型，
• 如果掃描到對的注解都是父類的方法，子類重寫了該方法，但是沒有加回應的注解，則會被清除，
• 形參決議，

public PojoMethodMapping(Class<?> clazzPojo, List<Class<? extends Decoder>> decoderClazzes, String wsPath,
        InstanceManager instanceManager) throws DeploymentException {

    this.wsPath = wsPath;

    List<DecoderEntry> decoders = Util.getDecoders(decoderClazzes, instanceManager);
    Method open = null;
    Method close = null;
    Method error = null;
    Method[] clazzPojoMethods = null;
    Class<?> currentClazz = clazzPojo;
    while (!currentClazz.equals(Object.class)) {
        Method[] currentClazzMethods = currentClazz.getDeclaredMethods();
        if (currentClazz == clazzPojo) {
            clazzPojoMethods = currentClazzMethods;
        }
        for (Method method : currentClazzMethods) {
            if (method.isSynthetic()) {
                // Skip all synthetic methods.
                // They may have copies of annotations from methods we are
                // interested in and they will use the wrong parameter type
                // (they always use Object) so we can't used them here.
                continue;
            }
            if (method.getAnnotation(OnOpen.class) != null) {
                checkPublic(method);
                if (open == null) {
                    open = method;
                } else {
                    if (currentClazz == clazzPojo ||
                            !isMethodOverride(open, method)) {
                        // Duplicate annotation
                        // 拋出Duplicate annotation例外的兩種情況：
                        // 1. 當前的類有多個相同注解的方法，如有兩個@OnOpen
                        // 2. 當前類時父類，有相同注解的方法，但是其子類沒有重寫這個方法
                        // 即 父類和子類有多個相同注解的方法，且沒有重寫關系
                        throw new DeploymentException(sm.getString(
                                "pojoMethodMapping.duplicateAnnotation",
                                OnOpen.class, currentClazz));
                    }
                }
            } else if (method.getAnnotation(OnClose.class) != null) {
                checkPublic(method);
                if (close == null) {
                    close = method;
                } else {
                    if (currentClazz == clazzPojo ||
                            !isMethodOverride(close, method)) {
                        // Duplicate annotation
                        throw new DeploymentException(sm.getString(
                                "pojoMethodMapping.duplicateAnnotation",
                                OnClose.class, currentClazz));
                    }
                }
            } else if (method.getAnnotation(OnError.class) != null) {
                checkPublic(method);
                if (error == null) {
                    error = method;
                } else {
                    if (currentClazz == clazzPojo ||
                            !isMethodOverride(error, method)) {
                        // Duplicate annotation
                        throw new DeploymentException(sm.getString(
                                "pojoMethodMapping.duplicateAnnotation",
                                OnError.class, currentClazz));
                    }
                }
            } else if (method.getAnnotation(OnMessage.class) != null) {
                checkPublic(method);
                MessageHandlerInfo messageHandler = new MessageHandlerInfo(method, decoders);
                boolean found = false;
                // 第一次掃描OnMessage時，onMessage為空，不會走下面的for，然后就把messageHandler加到onMessage里
                // 如果非首次掃描到這里，即向上掃描父類，允許有多個接收訊息型別完全不同的onmessage
                for (MessageHandlerInfo otherMessageHandler : onMessage) {
                    // 如果多個onmessage接收的訊息型別有相同的，則可能會拋出Duplicate annotation
                    // 1. 同一個類中多個onmessage有接收相同型別的訊息
                    // 2. 父子類中多個onmessage有接收相同型別的訊息，但不是重寫關系
                    if (messageHandler.targetsSameWebSocketMessageType(otherMessageHandler)) {
                        found = true;
                        if (currentClazz == clazzPojo ||
                            !isMethodOverride(messageHandler.m, otherMessageHandler.m)) {
                            // Duplicate annotation
                            throw new DeploymentException(sm.getString(
                                    "pojoMethodMapping.duplicateAnnotation",
                                    OnMessage.class, currentClazz));
                        }
                    }
                }
                if (!found) {
                    onMessage.add(messageHandler);
                }
            } else {
                // Method not annotated
            }
        }
        currentClazz = currentClazz.getSuperclass();
    }
    // If the methods are not on clazzPojo and they are overridden
    // by a non annotated method in clazzPojo, they should be ignored
    if (open != null && open.getDeclaringClass() != clazzPojo) {
        // open 有可能是父類的，子類即clazzPojo有重寫該方法，但是沒有加OnOpen注解
        // 則 open置為null
        if (isOverridenWithoutAnnotation(clazzPojoMethods, open, OnOpen.class)) {
            open = null;
        }
    }
    if (close != null && close.getDeclaringClass() != clazzPojo) {
        if (isOverridenWithoutAnnotation(clazzPojoMethods, close, OnClose.class)) {
            close = null;
        }
    }
    if (error != null && error.getDeclaringClass() != clazzPojo) {
        if (isOverridenWithoutAnnotation(clazzPojoMethods, error, OnError.class)) {
            error = null;
        }
    }
    List<MessageHandlerInfo> overriddenOnMessage = new ArrayList<>();
    for (MessageHandlerInfo messageHandler : onMessage) {
        if (messageHandler.m.getDeclaringClass() != clazzPojo
                && isOverridenWithoutAnnotation(clazzPojoMethods, messageHandler.m, OnMessage.class)) {
            overriddenOnMessage.add(messageHandler);
        }
    }
    // 子類重寫了的onmessage方法，但沒有加OnMessage注解的需要從onMessage list 中洗掉
    for (MessageHandlerInfo messageHandler : overriddenOnMessage) {
        onMessage.remove(messageHandler);
    }
    this.onOpen = open;
    this.onClose = close;
    this.onError = error;

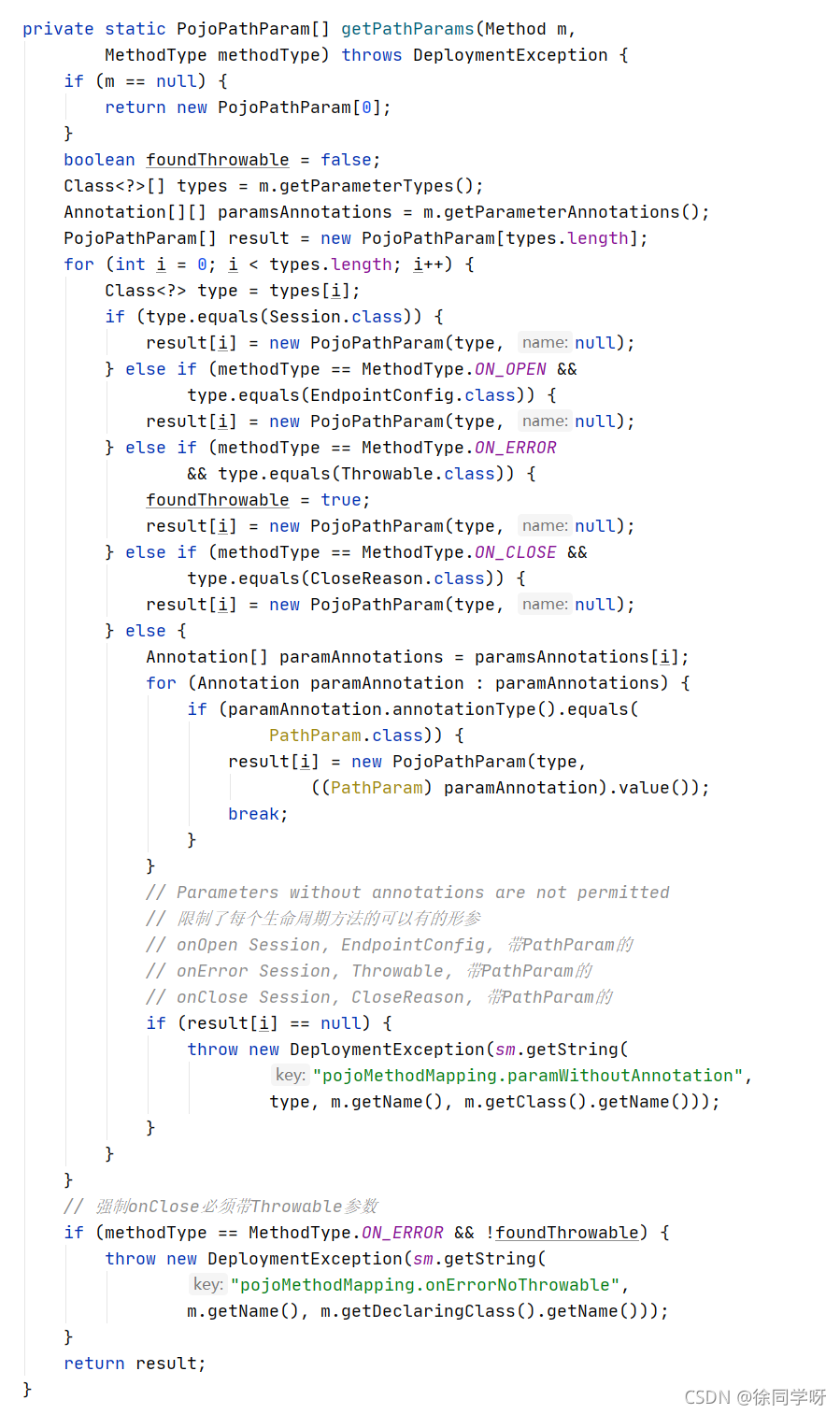

    // 引數決議
    onOpenParams = getPathParams(onOpen, MethodType.ON_OPEN);
    onCloseParams = getPathParams(onClose, MethodType.ON_CLOSE);
    one rrorParams = getPathParams(onError, MethodType.ON_ERROR);
}

雖然方法名可以隨意，但是形參卻有著強制限制：

• @onOpen方法，可以有的引數Session、EndpointConfig、@PathParam，不能有其他引數，
• @onError方法，可以有的引數Session、@PathParam， 必須有Throwable，不能有其他引數，
• @onClose方法，可以有的引數Session, CloseReason, @PathParam，不能有其他引數，

2、協議升級（握手）

Tomcat中WebSocket是通過UpgradeToken機制實作的，其具體的升級處理器為WsHttpUpgradeHandler，WebSocket協議升級的程序比較曲折，首先要通過過濾器WsFilter進行升級判斷，然后呼叫org.apache.catalina.connector.Request#upgrade進行UpgradeToken的構建，最后通過org.apache.catalina.connector.Request#coyoteRequest回呼函式action將UpgradeToken回傳給連接器為后續升級處理做準備，

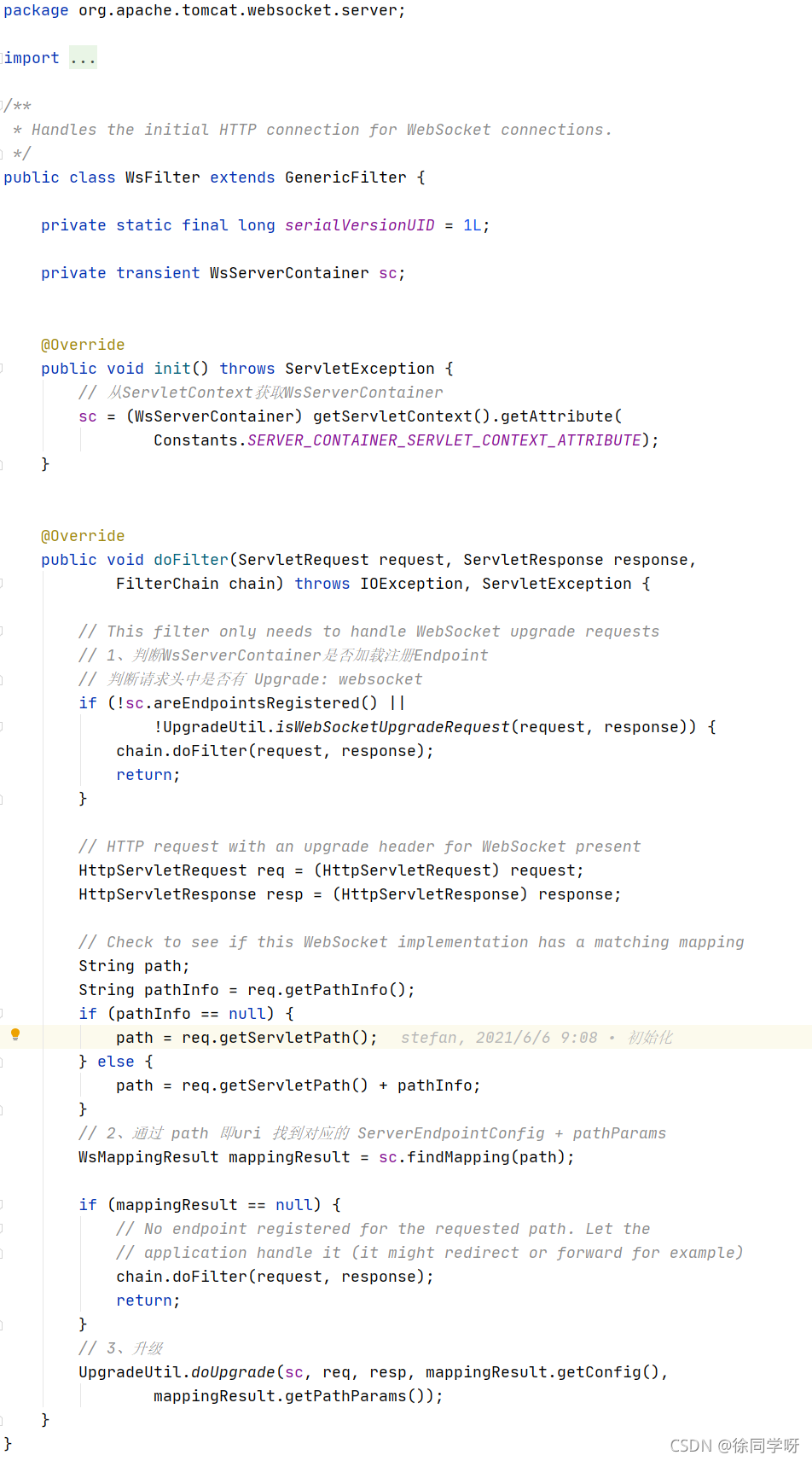

（1）WsFilter

WebSocket協議升級的程序比較曲折，帶有WebSocket握手的請求會平安經過Tomcat的Connector，被轉發到Servlet容器中，在業務處理之前經過過濾器WsFilter判斷是否需要升級（WsFilter 在 org.apache.catalina.core.ApplicationFilterChain過濾鏈中觸發）：

• 首先判斷WsServerContainer是否有進行Endpoint的掃描和注冊以及請頭中是否有Upgrade: websocket，
• 獲取請求path即uri在WsServerContainer中找對應的ServerEndpointConfig，
• 呼叫UpgradeUtil.doUpgrade進行升級，

（2）UpgradeUtil#doUpgrade

UpgradeUtil#doUpgrade主要做了如下幾件事情：

• 檢查HttpServletRequest的一些請求頭的有效性，如Connection: upgrade、Sec-WebSocket-Version:13、Sec-WebSocket-Key等，
• 給HttpServletResponse設定一些回應頭，如Upgrade:websocket、Connection: upgrade、根據Sec-WebSocket-Key的值生成回應頭Sec-WebSocket-Accept的值，
• 封裝WsHandshakeRequest和WsHandshakeResponse，
• 呼叫HttpServletRequest#upgrade進行升級，并獲取WsHttpUpgradeHandler（具體的升級流程處理器），

// org.apache.tomcat.websocket.server.UpgradeUtil#doUpgrade
public static void doUpgrade(WsServerContainer sc, HttpServletRequest req,
        HttpServletResponse resp, ServerEndpointConfig sec,
        Map<String,String> pathParams)
        throws ServletException, IOException {

    // Validate the rest of the headers and reject the request if that
    // validation fails
    String key;
    String subProtocol = null;
    // 檢查請求頭中是否有 Connection: upgrade
    if (!headerContainsToken(req, Constants.CONNECTION_HEADER_NAME,
            Constants.CONNECTION_HEADER_VALUE)) {
        resp.sendError(HttpServletResponse.SC_BAD_REQUEST);
        return;
    }
    // 檢查請求頭中的 Sec-WebSocket-Version:13
    if (!headerContainsToken(req, Constants.WS_VERSION_HEADER_NAME,
            Constants.WS_VERSION_HEADER_VALUE)) {
        resp.setStatus(426);
        resp.setHeader(Constants.WS_VERSION_HEADER_NAME,
                Constants.WS_VERSION_HEADER_VALUE);
        return;
    }
    // 獲取 Sec-WebSocket-Key
    key = req.getHeader(Constants.WS_KEY_HEADER_NAME);
    if (key == null) {
        resp.sendError(HttpServletResponse.SC_BAD_REQUEST);
        return;
    }


    // Origin check，校驗 Origin 是否有權限
    String origin = req.getHeader(Constants.ORIGIN_HEADER_NAME);
    if (!sec.getConfigurator().checkOrigin(origin)) {
        resp.sendError(HttpServletResponse.SC_FORBIDDEN);
        return;
    }
    // Sub-protocols
    List<String> subProtocols = getTokensFromHeader(req,
            Constants.WS_PROTOCOL_HEADER_NAME);
    subProtocol = sec.getConfigurator().getNegotiatedSubprotocol(
            sec.getSubprotocols(), subProtocols);

    // Extensions
    // Should normally only be one header but handle the case of multiple
    // headers
    List<Extension> extensionsRequested = new ArrayList<>();
    Enumeration<String> extHeaders = req.getHeaders(Constants.WS_EXTENSIONS_HEADER_NAME);
    while (extHeaders.hasMoreElements()) {
        Util.parseExtensionHeader(extensionsRequested, extHeaders.nextElement());
    }
    // Negotiation phase 1. By default this simply filters out the
    // extensions that the server does not support but applications could
    // use a custom configurator to do more than this.
    List<Extension> installedExtensions = null;
    if (sec.getExtensions().size() == 0) {
        installedExtensions = Constants.INSTALLED_EXTENSIONS;
    } else {
        installedExtensions = new ArrayList<>();
        installedExtensions.addAll(sec.getExtensions());
        installedExtensions.addAll(Constants.INSTALLED_EXTENSIONS);
    }
    List<Extension> negotiatedExtensionsPhase1 = sec.getConfigurator().getNegotiatedExtensions(
            installedExtensions, extensionsRequested);

    // Negotiation phase 2. Create the Transformations that will be applied
    // to this connection. Note than an extension may be dropped at this
    // point if the client has requested a configuration that the server is
    // unable to support.
    List<Transformation> transformations = createTransformations(negotiatedExtensionsPhase1);

    List<Extension> negotiatedExtensionsPhase2;
    if (transformations.isEmpty()) {
        negotiatedExtensionsPhase2 = Collections.emptyList();
    } else {
        negotiatedExtensionsPhase2 = new ArrayList<>(transformations.size());
        for (Transformation t : transformations) {
            negotiatedExtensionsPhase2.add(t.getExtensionResponse());
        }
    }

    // Build the transformation pipeline
    Transformation transformation = null;
    StringBuilder responseHeaderExtensions = new StringBuilder();
    boolean first = true;
    for (Transformation t : transformations) {
        if (first) {
            first = false;
        } else {
            responseHeaderExtensions.append(',');
        }
        append(responseHeaderExtensions, t.getExtensionResponse());
        if (transformation == null) {
            transformation = t;
        } else {
            transformation.setNext(t);
        }
    }

    // Now we have the full pipeline, validate the use of the RSV bits.
    if (transformation != null && !transformation.validateRsvBits(0)) {
        throw new ServletException(sm.getString("upgradeUtil.incompatibleRsv"));
    }
    // 設定resp的回應頭Upgrade:websocket、 Connection: upgrade 、Sec-WebSocket-Accept:
    // If we got this far, all is good. Accept the connection.
    resp.setHeader(Constants.UPGRADE_HEADER_NAME,
            Constants.UPGRADE_HEADER_VALUE);
    resp.setHeader(Constants.CONNECTION_HEADER_NAME,
            Constants.CONNECTION_HEADER_VALUE);
    // 通過Sec-WebSocket-Key生成Sec-WebSocket-Accept的值
    resp.setHeader(HandshakeResponse.SEC_WEBSOCKET_ACCEPT,
            getWebSocketAccept(key));
    if (subProtocol != null && subProtocol.length() > 0) {
        // RFC6455 4.2.2 explicitly states "" is not valid here
        resp.setHeader(Constants.WS_PROTOCOL_HEADER_NAME, subProtocol);
    }
    if (!transformations.isEmpty()) {
        resp.setHeader(Constants.WS_EXTENSIONS_HEADER_NAME, responseHeaderExtensions.toString());
    }

    WsHandshakeRequest wsRequest = new WsHandshakeRequest(req, pathParams);
    WsHandshakeResponse wsResponse = new WsHandshakeResponse();
    WsPerSessionServerEndpointConfig perSessionServerEndpointConfig =
            new WsPerSessionServerEndpointConfig(sec);
    sec.getConfigurator().modifyHandshake(perSessionServerEndpointConfig,
            wsRequest, wsResponse);
    wsRequest.finished();

    // Add any additional headers
    for (Entry<String,List<String>> entry :
            wsResponse.getHeaders().entrySet()) {
        for (String headerValue: entry.getValue()) {
            resp.addHeader(entry.getKey(), headerValue);
        }
    }
    // 呼叫 request.upgrade 進行升級
    WsHttpUpgradeHandler wsHandler =
            req.upgrade(WsHttpUpgradeHandler.class);
    wsHandler.preInit(perSessionServerEndpointConfig, sc, wsRequest,
            negotiatedExtensionsPhase2, subProtocol, transformation, pathParams,
            req.isSecure());

}

（3）Request#upgrade

Request#upgrade主要做了三件事：

• 實體化WsHttpUpgradeHandler并構建UpgradeToken，
• 回呼coyoteRequest.action，將UpgradeToken回傳給連接器，
• 設定回應碼101，

// org.apache.catalina.connector.Request#upgrade
public <T extends HttpUpgradeHandler> T upgrade(
        Class<T> httpUpgradeHandlerClass) throws java.io.IOException, ServletException {
    T handler;
    InstanceManager instanceManager = null;
    try {
        // Do not go through the instance manager for internal Tomcat classes since they don't
        // need injection
        if (InternalHttpUpgradeHandler.class.isAssignableFrom(httpUpgradeHandlerClass)) {
            handler = httpUpgradeHandlerClass.getConstructor().newInstance();
        } else {
            instanceManager = getContext().getInstanceManager();
            handler = (T) instanceManager.newInstance(httpUpgradeHandlerClass);
        }
    } catch (ReflectiveOperationException | NamingException | IllegalArgumentException |
            SecurityException e) {
        throw new ServletException(e);
    }
    // 構建 UpgradeToken，UpgradeToken主要包含WsHttpUpgradeHandler、context、協議名稱protocol
    UpgradeToken upgradeToken = new UpgradeToken(handler, getContext(), instanceManager,
            getUpgradeProtocolName(httpUpgradeHandlerClass));
    // 回呼action 進行升級
    coyoteRequest.action(ActionCode.UPGRADE, upgradeToken);

    // Output required by RFC2616. Protocol specific headers should have
    // already been set.
    // 設定回應101
    response.setStatus(HttpServletResponse.SC_SWITCHING_PROTOCOLS);

    return handler;
}

（4）回呼機制ActionHook#action

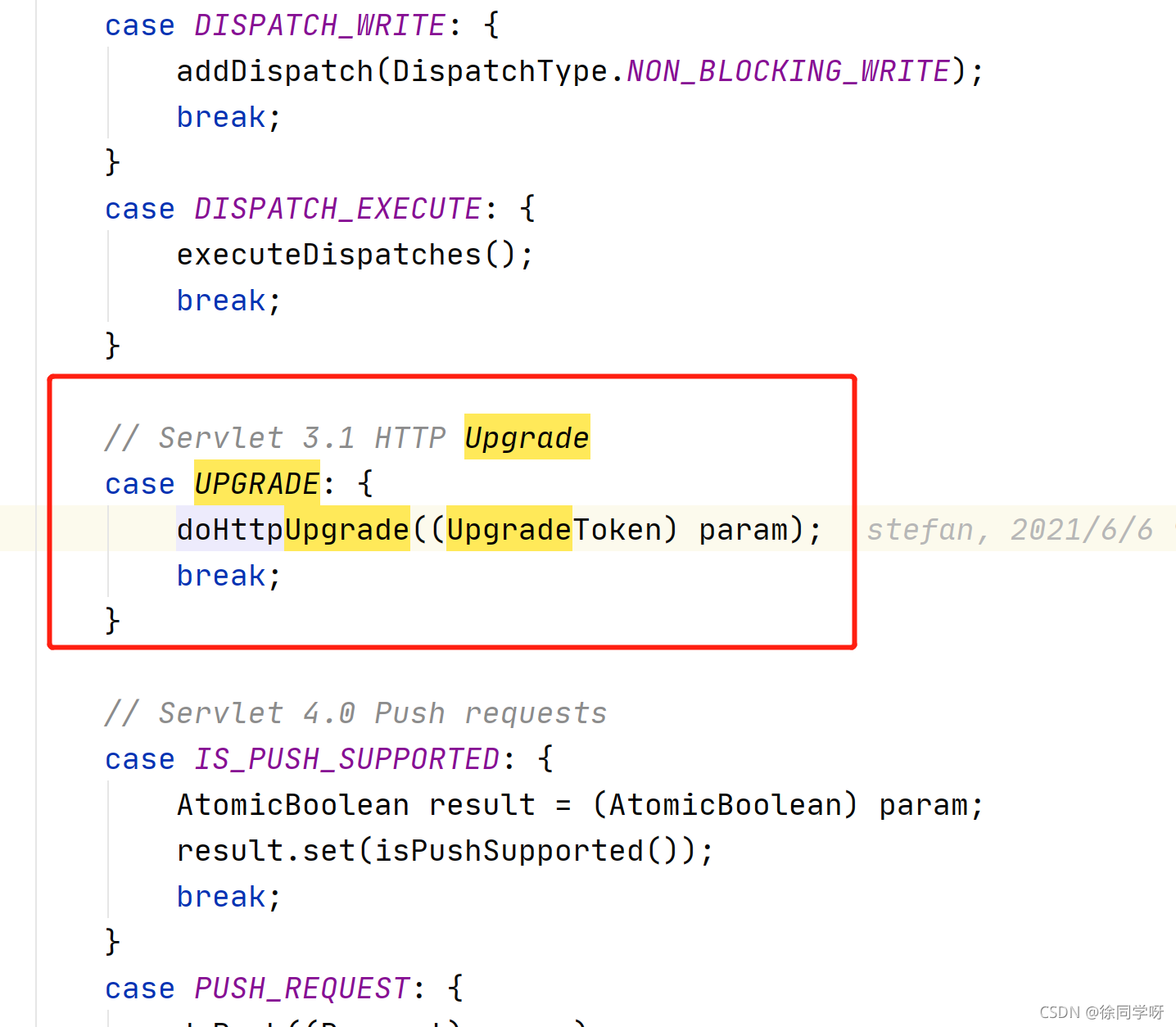

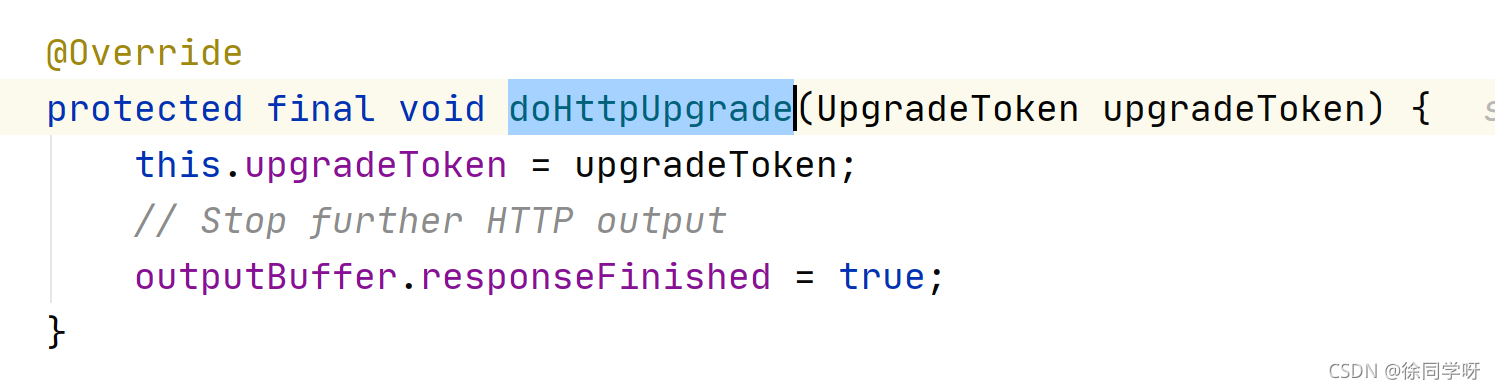

一些發生在Servlet容器的動作可能需要回傳給連接器做處理，比如WebSocket的握手升級，所以連接器就給org.apache.coyote.Request設定了一個動作鉤子``ActionHook#action，一些動作表示定義在列舉類ActionCode中，ActionCode.UPGRADE就代表協議升級動作，org.apache.coyote.AbstractProcessor實作了ActionHook介面，ActionCode.UPGRADE動作會呼叫org.apache.coyote.http11.Http11Processor#doHttpUpgrade，只是簡單將upgradeToken設定給Http11Processor`，

（5）ConnectionHandler#process

Tomcat連接器是同步呼叫容器業務處理，容器中的業務處理結束后還是回到連接器繼續往下執行，

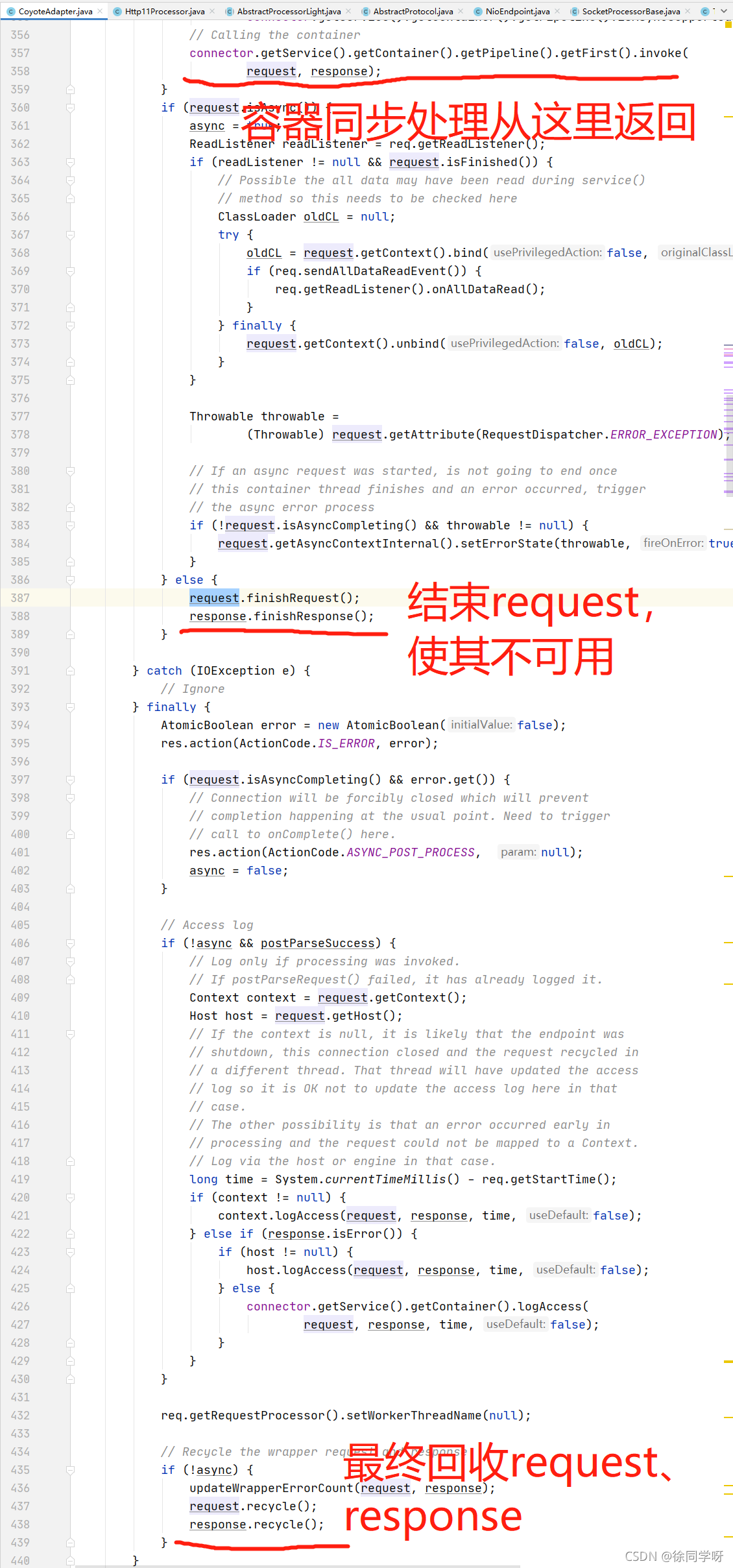

連接器將請求轉發給容器處理是在配接器里完成的，容器中流程處理結束回傳到org.apache.catalina.connector.CoyoteAdapter#service，繼續往下執行，最終結束并回收HttpServletrequest、HttpServletreponse物件，

org.apache.catalina.connector.CoyoteAdapter#service是在org.apache.coyote.http11.Http11Processor#service中呼叫的，

Http11Processor#service是HTTP請求處理主流程，通過upgradeToken != null來判斷是否為升級操作，s是則回傳SocketState.UPGRADING，

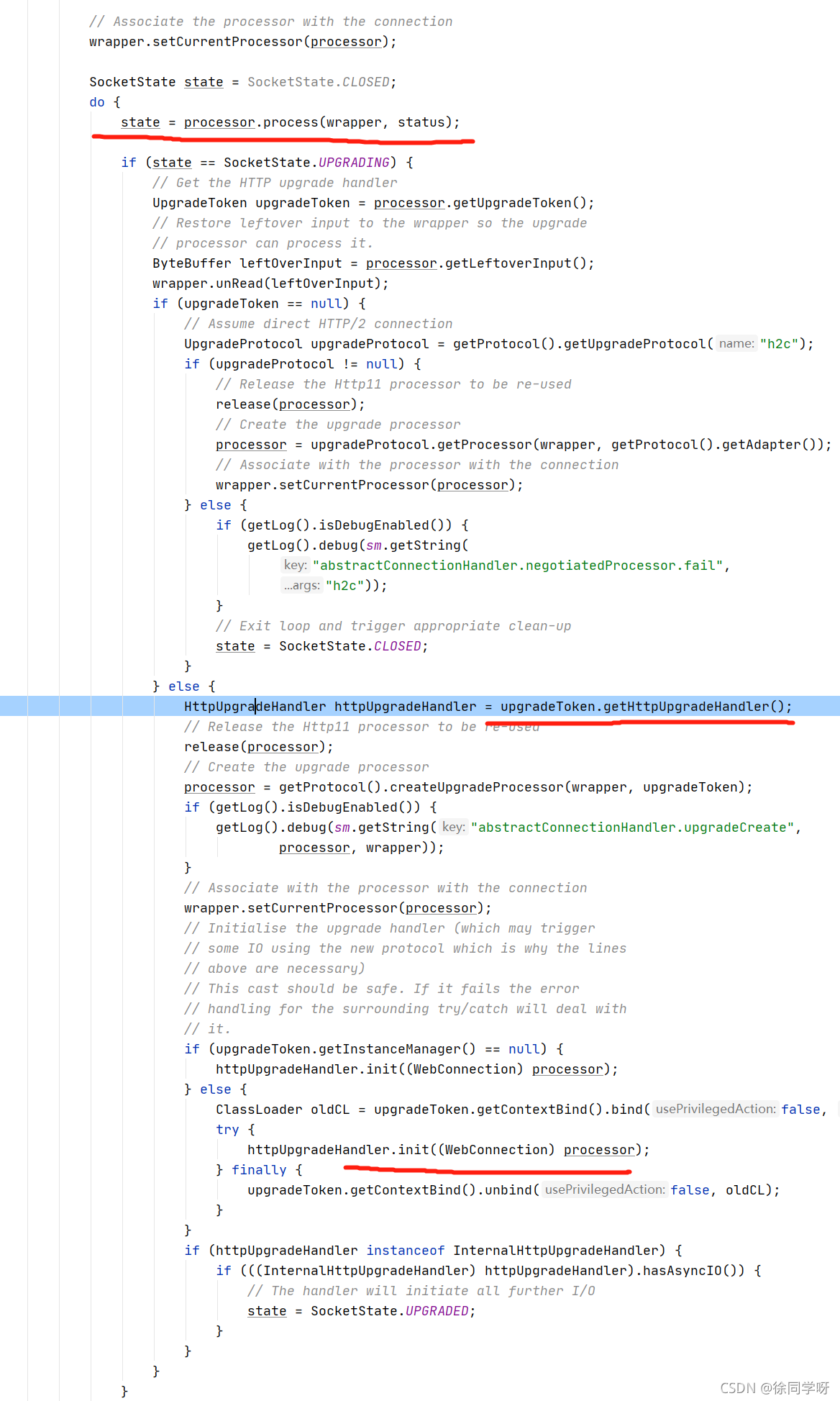

最后來到org.apache.coyote.AbstractProtocol.ConnectionHandler#process一個連接處理的主流程，根據Http11Processor#service回傳SocketState.UPGRADING來進行升級操作，如下只截取了和WebSocket協議升級相關流程的代碼：

• 獲取UpgradeToken，從中取出HttpUpgradeHandler，對于WebSocket來說是WsHttpUpgradeHandler，
• 呼叫WsHttpUpgradeHandler#init啟動協議升級處理，

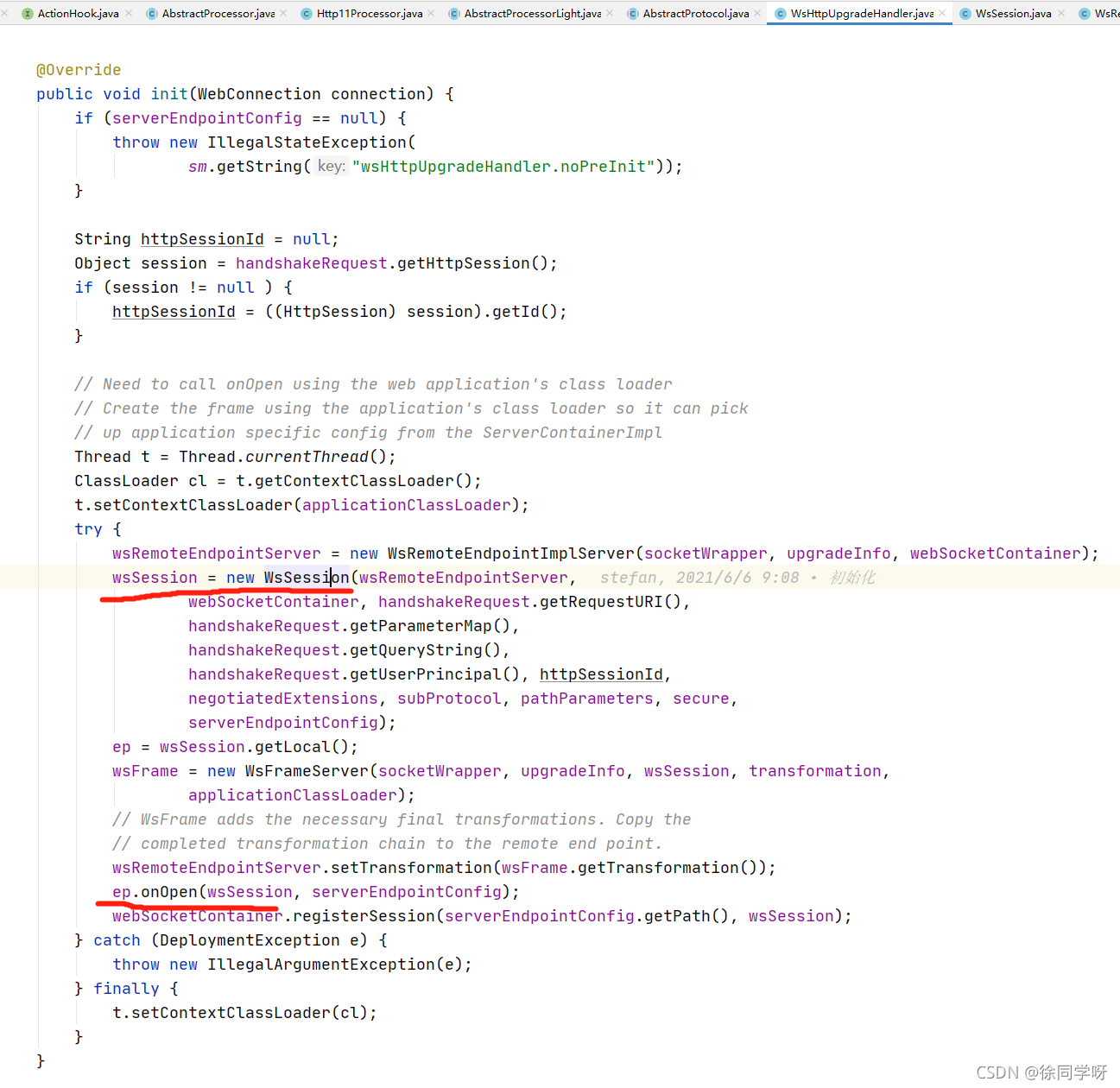

（6）WsHttpUpgradeHandler#init握手成功

走到這里，基本上就是握手成功了，接下來就是創建WsSession和觸發onOpen，

WsSession的構建中會實體化Endpoint，如果實體化出來的物件不是Endpoint型別，即加了@ServerEndpoint的實體物件，則用一個PojoEndpointServer進行包裝，而PojoEndpointServer是繼承了抽象類Endpoint的，

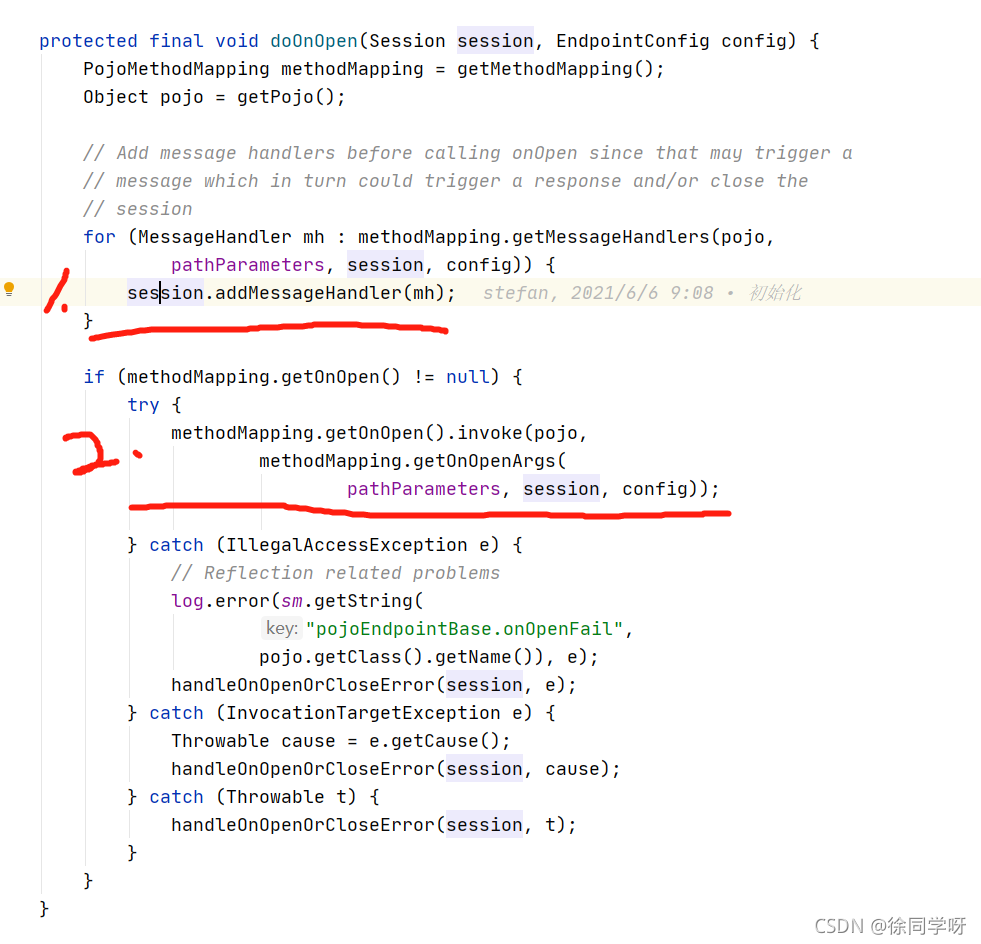

觸發onOpen時會將WsSession傳進去，對于加PojoEndpointServer，因為用戶自定義的方法名和形參不確定，所以通過反射呼叫用戶自定義的onopen形式的方法，并且會將通過@onMessage決議出的MessageHandler設定給WsSession，

3、資料傳輸和決議

握手成功之后就建立了雙向通信的連接，該連接有別于HTTP/1.1長連接（應用服務器中作業執行緒回圈占用），而是占用一條TCP連接，在連接建立是進行TCP三次握手，之后全雙工互相通信，將不需要再進行耗時的TCP的三次握手和四次揮手，一方需要關閉WebSocket連接時，發送關閉幀，另一方接收到關閉幀之后，也發送個關閉幀作為回應，之后就認為WebSocket連接關閉了，并且關閉底層TCP連接（四次揮手），

實則WebSocket全雙工是建立在TCP的長鏈接上的，TCP長鏈接長時間沒有訊息通信，會定時保活，一般WebSocket會通過代理如nginx等進行連接通信，nginx有一個連接超時沒有任何資訊傳輸時，會斷開，所以需要WebSocket一端定時發送心跳保活，

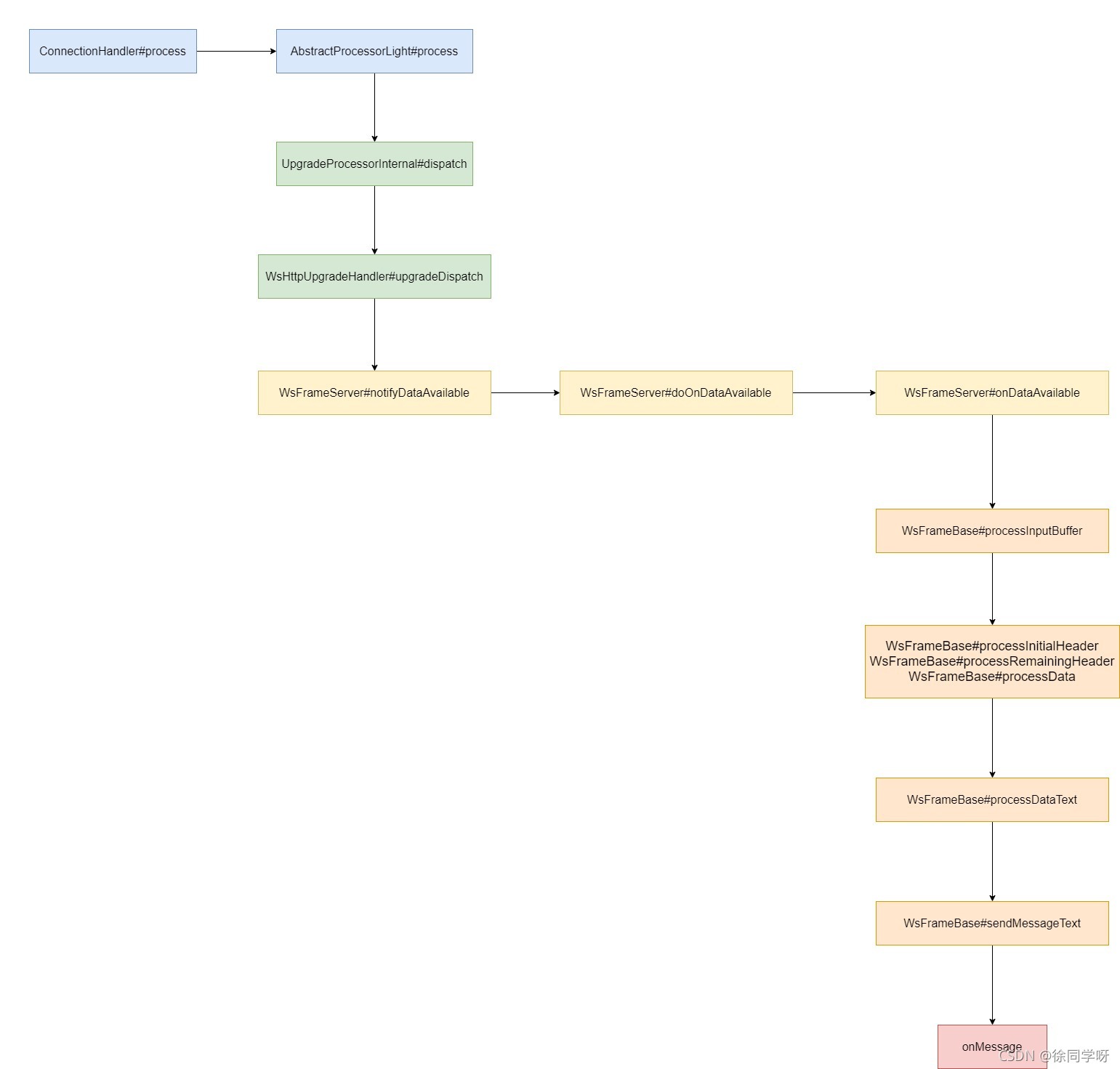

（1）接收客戶端訊息

客戶端來了訊息，由連接器的Poller輪詢監測socket底層是否有資料到來，有資料可讀，則封裝成一個SocketProcessor扔到執行緒池里處理，org.apache.coyote.http11.upgrade.UpgradeProcessorInternal#dispatch具有處理升級協議連接，org.apache.tomcat.websocket.server.WsHttpUpgradeHandler#upgradeDispatch是專門處理WebSocket連接的處理器，

org.apache.tomcat.websocket.server.WsFrameServer是對服務器端訊息幀處理的封裝，包括讀取底層資料，按訊息幀格式決議、拼裝出有效載荷資料，觸發onMessage，

因為原始碼篇幅較多，只展示具體原始碼呼叫流程：

（2）發送訊息給客戶端

一般，客戶端發送WebSocket握手請求，和服務器端建立連接后，服務器端需要將連接（Endpoint+WsSession）保存起來，為后續主動推送訊息給客戶端提供方便，

Tomcat提供了可以發送三種資料型別（文本、二進制、Object物件）和兩種發送方式（同步、異步）的發送訊息的方法，

• org.apache.tomcat.websocket.WsRemoteEndpointAsync異步發送，
• org.apache.tomcat.websocket.WsRemoteEndpointBasic 同步發送，

發送訊息也同樣需要按訊息幀格式封裝，然后通過socket寫到網路里即可，

六、要點回顧

WebSocket的出現不是空穴來風，起初在HTTP/1.1基礎上通過輪詢和長連接達到資訊實時同步的功能，但是這并沒有跳出HTTP/1.1自身的缺陷，HTTP/1.1明顯的兩個缺陷：訊息頭冗長且為文本傳輸，請求回應模式，為此，WebSocket誕生了，跳出HTTP/1.1，建立一個新的真正全雙工通信協議，

不僅僅要會在專案中使用WebSocket，還要知道其通信原理和在應用服務器中的實作原理，很多注意事項都是在查閱了官方資源和原始碼之后恍然大悟的，

• 在Tomcat中使用WebSocket不可以在Endpoint里獲取快取的HttpServletRequest物件，因為在WebSocket握手之前，HTTP/1.1請求就算結束了（HttpServletRequest物件被回收），建立連接之后就更是獨立于HTTP/1.1了，
• 建立連接的WebSocket，會生成新的Endpoint和WsSession，
• 使用內置Tomcat需要注意，WsSci做的事情交給了Spring做，
• WebSocket全雙工是建立在TCP長連接的基礎之上，
• … …

七、參考文獻

1. https://datatracker.ietf.org/doc/html/rfc6455（可能需要翻墻）
2. https://www.oracle.com/technical-resources/articles/java/jsr356.html
3. https://medium.com/swlh/websockets-with-spring-part-1-http-and-websocket-36c69df1c2ee（可能需要翻墻）
4. http://nginx.org/en/docs/http/websocket.html
5. https://zh.wikipedia.org/wiki/WebSocket
6. 書籍：《Tomcat架構決議》劉光瑞（Tomcat8.5）11.3.4 Tomcat的WebSocket實作
7. 書籍：《Tomcat內核設計剖析》汪建（Tomcat7）10.6 WebSocket協議的支持
8. 書籍：《圖解HTTP》9.3 使用瀏覽器進行全雙工通信的WebSocket
9. 極客時間：《深入拆解Tomcat & Jetty》李號雙（Tomcat9.x）18.新特性：Tomcat如何支持WebSocket？
10. Tomcat注釋原始碼：https://gitee.com/stefanpy/tomcat-source-code-learning

如若文章有錯誤理解，歡迎批評指正，同時非常期待你的留言和點贊，如果覺得有用，不妨點個在看，讓更多人受益，
