什么是VLAN？
VLAN（Virtual Local Area Network）即虛擬局域網，是將一個物理的LAN在邏輯上劃分成多個廣播域的通信技術，
每個VLAN是一個廣播域，VLAN內的主機間可以直接通信，而VLAN間則不能直接互通，這樣，廣播報文就被限制在一個VLAN內，
為什么需要VLAN？
早期以太網是一種基于CSMA/CD（Carrier Sense Multiple Access/Collision Detection）的共享通訊介質的資料網路通訊技術，當主機數目較多時會導致沖突嚴重、廣播泛濫、性能顯著下降甚至造成網路不可用等問題，通過二層設備實作LAN互連雖然可以解決沖突嚴重的問題，但仍然不能隔離廣播報文和提升網路質量，

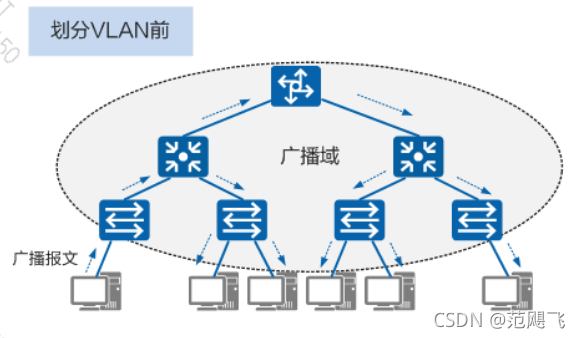

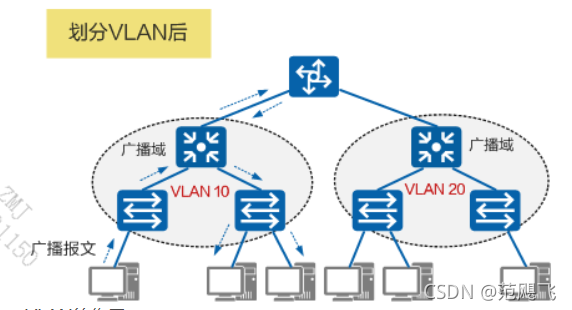

在這種情況下出現了VLAN技術，這種技術可以把一個LAN劃分成多個邏輯的VLAN，每個VLAN是一個廣播域，VLAN內的主機間通信就和在一個LAN內一樣，而VLAN間則不能直接互通，廣播報文就被限制在一個VLAN內，如下圖所示，
VLAN作用？
因此，VLAN具備以下優點：
- 限制廣播域：廣播域被限制在一個VLAN內，節省了帶寬，提高了網路處理能力，
- 增強局域網的安全性：不同VLAN內的報文在傳輸時相互隔離，即一個VLAN內的用戶不能和其它VLAN內的用戶直接通信，
- 提高了網路的健壯性：故障被限制在一個VLAN內，本VLAN內的故障不會影響其他VLAN的正常作業，
- 靈活構建虛擬作業組：用VLAN可以劃分不同的用戶到不同的作業組，同一作業組的用戶也不必局限于某一固定的物理范圍，網路構建和維護更方便靈活，
埠可接收幀型別與埠過濾？
所謂的untagged埠和tagged埠，不是指物理埠的狀態，而是指物理埠所擁有的某一個VID的狀態，所以一個物理埠在某一個VID上是untagged埠，在另一個VID上是tagged埠，埠以tag/untag方式加入某個vlan，只影響包出這個埠時是否帶tag標志，
埠的pvid只影響untag包從這個埠進入時的pvid，Untagged包在打tag時就填上埠的預設優先級，同時填上埠預設VID；VID為0的tagged包，要填上埠缺少VID，優先級使用包里攜帶的優先級，
交換機：
不啟用VLAN，對資料包不影響
啟用vlan
（1）access埠
- 收：沒有vid標簽，打上pvid，進入，有vid標簽，丟棄，
- 發：剝離vid標簽，并發，
（2）trunk埠
- 收：沒有vid標簽，打上pvid，進入，有vid標簽，vid在允許之列，進入；vid不在允許之列，丟棄，
- 發：vid標簽==pvid，剝離vid標簽，發出，vid標簽！=pvid，直接發出，
Access、Trunk和Hybrid？
Access型別的埠只能屬于1個VLAN，一般用于連接計算機的埠；
Trunk型別的埠可以允許多個VLAN通過，可以接收和發送多個VLAN的報文，一般用于交換機之間連接的埠；
Hybrid型別的埠可以允許多個VLAN通過，可以接收和發送多個VLAN的報文，可以用于交換機之間連接，也可以用于連接用戶的計算機，
