第1章 5G基站如何升級到ORAN基站概述

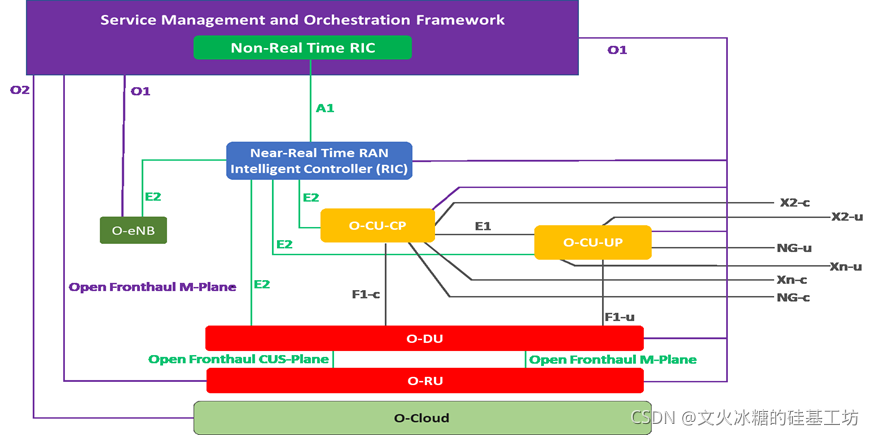

1.1 ORAN的網路架構

1.2 O-RAN完全繼承的5G協議規范和介面

• X2-C、X2-u
• GN-C、NG-u
• Xn-C、Xn-u
• F1-C、F1-u
• E1

這些介面, ORAN與5G是完全一致的，

1.3 O-RAN對5G規范的擴展和開放

（1）O1介面：開放原先私有的M面的介面

（2）O2介面：開放原先私有的云平臺的管理介面

（3）A1介面：增加智能化網元RIC

（4）E2介面：開放基站的資源資源管理介面

（5）Fronthual介面：開放原先私有的前傳介面

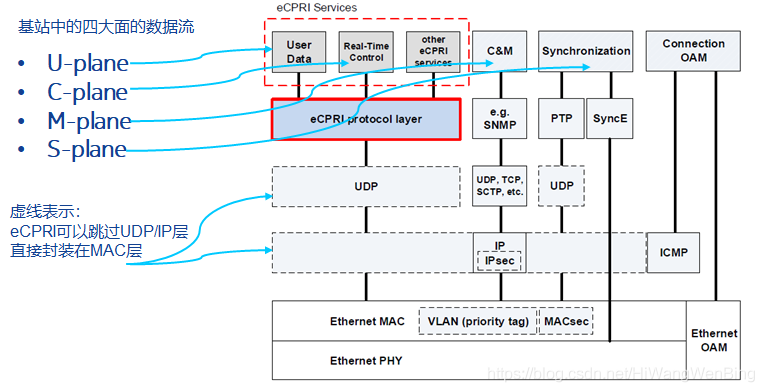

這是最重要的一個介面，基于eCPRI協議，包括

• 以太網傳輸層
• S面
• M面
• C面
• U面

（6）白盒硬體介面：開放原先私有的硬體與軟體的介面

• MAC層與L1加速卡之間的介面nFAPI介面
• RRU白盒化硬體介面

1.4 改進類別

（1）平臺和傳輸層

（2）M面的改進：netconf的支持

（3）C面的改進：參考相關文章

（4）U面的改進：參考相關文章

（5）S面的改進：參考相關文章

1.5 改進的網元

（1）O-RU

（2）O-DU

（3）O-CU

（4）網管NMS

第2章 前傳介面eCPRI

2.1 組網方式

• 對點對連接
• 通過以太網交換機連接
• 通過FHGW連接

2.2 eCPRI協議堆疊

eCPRI介面和相應的本身協議，為5G和ORAN共享， 并非ORAN專有，

因此本文重點關注相對于5G, O-RAN提出的新的、額外的需求，

2.3 基本的假定

（1）C面是基于以太網的

（2）U面也是基于以太網的

（3）每個埠物理埠有唯一的MAC地址

（4）DHCP server支持靜態IP地址池

2.4 ORAN相關的標準規范

• O-RAN-WG4.CUS.0-v02.00 ,
• O-RAN-WG4.M-Plane.0-v02.00

第3章 O-RAN對以太網物理層的要求

O-RAN對物理層沒有提額外的要求，

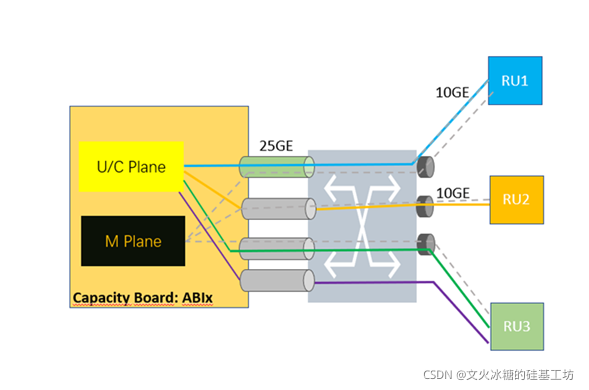

（1）M面的資料，可以與C/M/S共享相同的物理埠，

（2）M面的資料，也可以有獨立的物理埠，

第4章 O-RAN對以太網MAC層的需求： vlan id

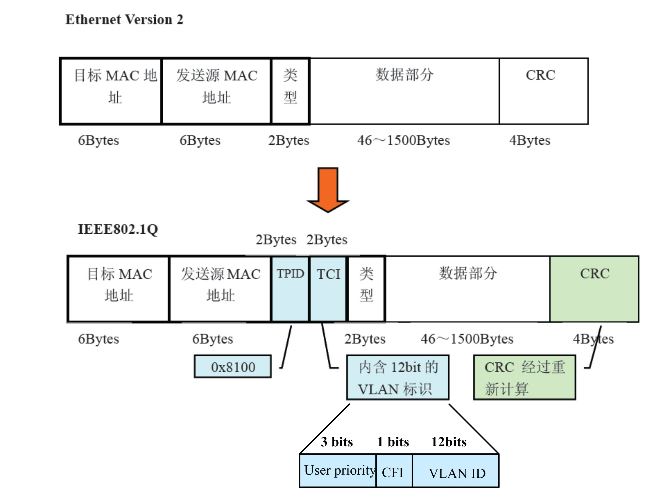

4.1 MAC層+VLAN幀結構

4.2 VLAN的設定

為了穩定eCPRI前傳介面的傳輸延時，降低傳輸延時的抖動，提升整個系統的性能，避免網路負載中其他資料對eCPRI資料的影響，需要把eCPRI的資料封裝的特定的VLAN進行隔離，

（1）C/U/S/M-Plane可以設定不同的vlan id

這就意味著可以通過vlan id識別C/U/S/M-Plane不同的資料流，特別是C/U，

（2）M面的Vlan id可以預先配置

（3）為M面指定唯一的VLAN id

C面和U面的VLAN id是與eAxC映射的，因此不是唯一的，

4.3 VLAN id與eAxC id的映射

為了進行不同廠家設備的互聯互通，ORAN對VLAN id映射成eAxC id的方式進行了明確的規定，

（1）需支持把CC_ID（group of eAXC streams）映射成VLAN ID，

這就是意味著可以通過Vlan ID識別U面的天線載波, 實作eCPRI CPlane和U Plane資料流的隔離，

實作基于vlan id的C/U面資料流的識別，便于DU側實作基于VLAN id負載均衡的能力，

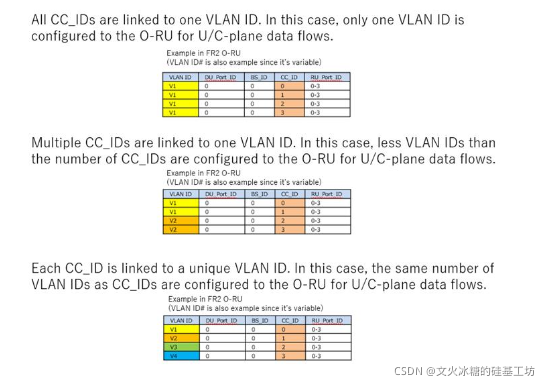

支持的映射方法有：

• 一對一映射：每個CP/UP的CC_ID映射到不同的VlanID上，
• 多對一映射：多個CP/UP的CC_ID映射到相同的VlanID上，
• 所有對一映射：所有的CP/UP的CC_ID映射到相同的VlanID上，這是對對一映射的特例，這種情況是針對不需要負載均衡的部署場景，

詳細請參考：DCM TP 3D.705，

（2）基于vlan id的負載均衡

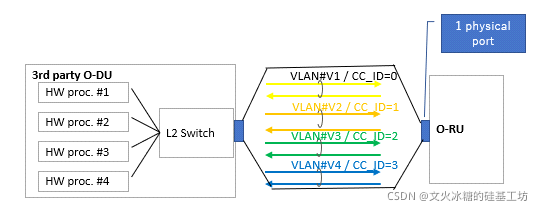

在上述情形中，一個O-RU可以被多個不同廠家的O-DU共享，不同O-DU在同一個O-RU上部署不同的天線載波，O-RU通過VlanID來區分不同的不同O-DU的不同的天線載波，

（3）VLAN id的數量

VLAN id的數量取決于O-RAN的型別與支持的天線載波數，

• FR1的O-RU

最小需要VLAN id，即最小支持一個天線載波，

最大需要的vlan的個數，取決于O-RU支持的天線載波數，

從規范來看，目前建議最大支持8個天線載波，即最大八個VLAN id，

• FR2的O-RU

最少需要4個Vlan id，用于區分至少兩個group的2個不同極化方向的載波，

最大需要的vlan的個數，取決于O-RU支持的天線載波數，

4.5 M面VLAN id的自動檢測

（1）M面需要獨立的Vlan ID, 以實作與C/U的資料流的隔離，

（2）為了降低管理的復雜性，O-RU需要能夠自動檢測M面的vlan id，可以配置支持自動掃描的vlan id范圍，

VLAN id自動掃描需要與DHCP Client服務結合起來才能實作，

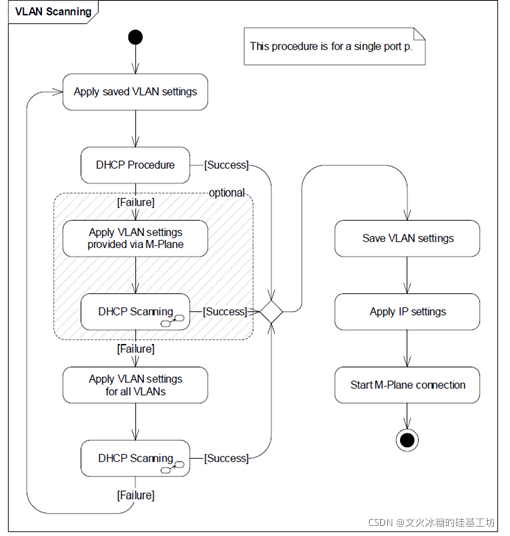

其基本原理是：在設定的VLAN id范圍內，依次發起DHCP的流程，能夠收到DHCP response的VLAN ，表明是Mplane的VLAN，詳細程序如下：

• 如果先前已經保存了Mplane的Vlan id，則直接使用才VLAN id發起Mplane的DHCP 請求，
• 如果沒有保存過的Mplane的Vlan id，則啟動VLAN掃描程序，
• 現在配置的Vlan id范圍內進行掃描，掃描成功，保存vlan id，掃描失敗，則掃描所有的vlanID.

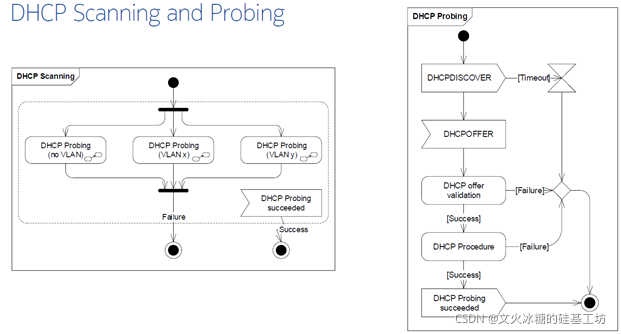

（3）DHCP掃描與探測

針對每個被選擇的VlanId，RU都需要發起一次DHCP server的掃描與探測程序，

這個程序通過DHCP服務，檢查所選擇id的vlan上，是否有DHCP server，如果有，則認為該vlan id是mplane id，這就需要在網路部署時，DHCP server必須部署在Mplane所在的VLAN中，

第5章 O-RAN對以太網MAC層的需求： PCP

5.1 PCP說明

PCP: Priority Code Point.

5.2 VLAN 優先級PCP的映射

為C/U/S/M-Plane不同面的資料進行PCP標記，設定/U/S/M-Plane不同面資料的優先級(Qos)，從而提高時間敏感網路中eCPRI流量的可靠性，

ORAN定義了C/U/S/M-Plane默認的MAC層的VLAN優先級（上下行同時有效）

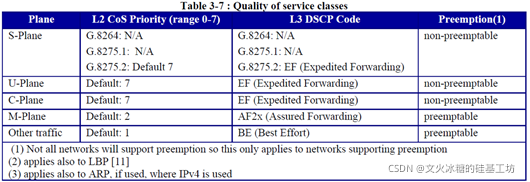

從上圖可以看出，默認情況下：

U-Plane和C-Plane的優先級為最高7.

M-Plane的優先級為2，

其他資料流采用最低的優先級1.

但ORAN也要求可以配置他們的PCP優先級，

第6章 ORAN對TCP/IP層的需求

6.1 DSCP

DSCP差分服務代碼點（Differentiated Services Code Point），IETF于1998年12月發布了Diff-Serv（Differentiated Service）的QoS分類標準，它在每個資料包IP頭部的服務類別TOS標識位元組中，利用已使用的6位元和未使用的2位元，通過編碼值來區分優先級，

ORAN為M面的IP資料包定義了默認的優先級：18

6.2 IPSEC

無特殊要求

第7章 DHCP Client服務

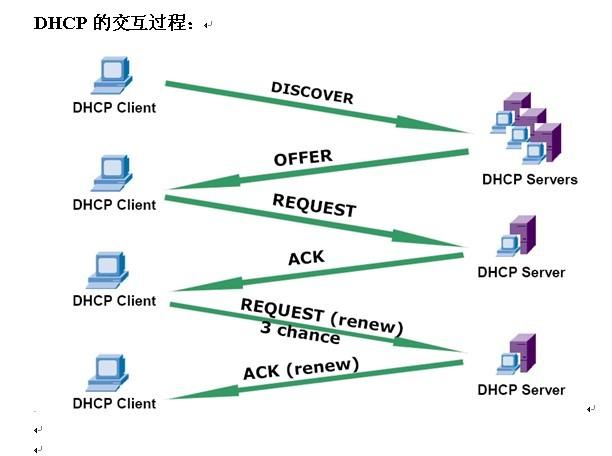

7.1. DHCP 交換程序

7.2 Vendor特有的資訊域

在傳統的Fronthual介面中，由于是RU和DU是同一個廠家的，因此RU通常會通過DHCP client中vendor特有的資訊域，攜帶產品型別、序列號等資訊，

O-RAN規范中，不同的O-RU和O-DU能夠實作互聯互通，就需要移除這些資訊，即使不移除，O-RU和O-DU的行為，也不要依賴于vendor特有的資訊域，

7.3 選項143與自動配置引導服務器自動發現

（1）概述

Option 143（V4_ZEROTOUCH_REDIRECT)：用于O-RU的自動配置引導服務器自動發現

安全零接觸配置（SZTP）是一種在網路設備以出廠默認狀態啟動時安全配置網路設備的技術，

這種自舉策略使設備能夠只需要執行物理放置、連接網路、電源電纜等操作，不需要手工執行任何配置，就可以自動安全地獲取自舉資料（初始配置資料），

O-RU上電啟動后，如果沒有配置，處于出廠狀態，則O-RU需要自動從Bootstrap（自動配置引導服務器）上下載組態檔，完成對自身的配置，

這里就存在一個問題，O-RU如何知道自舉服務器或自動配置引導服務器的IP地址？

有幾種策略：

（1）出廠前預先配置

這種方法優點：簡單

最大的缺陷是：不同的運營商，不動的地區，器自舉服務器（自動配合引導服務器）的地址是不同的，很難在出廠前預先配置，

（2）在DHCP獲取IP地址時，通過DHCP optional從DHCP server獲取，

優點：靈活，適應性強，也也是O-RAN建議采用這種方法的主要原因，

缺點：需要對DHCP server預先配置，適合與運營商網路，但在企業網中的實施就有些障礙，這要求重新配置企業網內部的DHCP server服務器，無法做到即插即用，

（3）Option 143

備注：

Option 143是DHCP標準的一部分，bootstra-server-list是IP地址，也可以是URL，

因此RU在拿到URL時，需要通過DNS client獲取其對應的IP地址

第8章 DNS Client

因為DHCP client Option 143獲取的是自舉服務的地址是URL格式，因此需要把他轉換成IP地址，這就需要DNS Client服務的支持，

第9章 PTP Client時鐘同步

PTP時鐘同步用于從外部的PTP server獲得同步時鐘，

第10章 啟動程序

10.1 所有可配置的傳輸層引數匯總

（1）Vlan Id與CP/UP資料流e_AxC的映射

（2）M Plane Vlan ID的配置

（3）M Plane 物理埠的配置 （對RRU可選，主要針對BBU）

（4）M Plan VLAN id自動掃描的VLAN id范圍

（5）CP/UP資料流的優先級PCP

10.2 啟動程序

（1）前置條件

• 連接網路
• 在BBU的系統板上部署DHCP serve或DHCP relay
• 把RRU與BBU的Mplane埠連接起來，

（2）啟動程序

• 選擇VLAN ID
• DHCP serve掃描
• DHCP server回復DHCP offer
• 記錄vlan id和獲取的IP地址
• 記錄自舉服務器的URL list
• 在m plane的vlan上啟動DNS服務，獲取自舉服務的IP地址
• 從自舉服務下載初始組態檔
• 使用初始組態檔對RRU進行配置
• 初始化完成
