【游戲開發創新】當我學了Blender 建模，自制3D電腦桌面，回收站爆發了，把我做的模型都吐了出來（Blender | Unity | FBX）

一、前言

嗨，大家好，我是新發，
這兩天我自學了一下blender建模，練習了一些模型的制作，不過在練習程序中，我做了一堆奇奇怪怪的模型，感覺不是很好，然后就洗掉，進了回收站，
然后…我腦袋里就冒出了一個想法，于是我做了下面這個Demo，劇情如下：
當我把最后一個紙團模型丟進回收站的時候，回收站終于滿了，把被我洗掉的模型都吐了出來…

下面，我就來講講我的制作程序吧~

二、Blender建模

1、Blender下載安裝

官網：https://www.blender.org/
中國社區：https://www.blendercn.org/
中文手冊：https://docs.blender.org/manual/zh-hans/2.79/about/introduction.html
Blender的教程網上蠻多的，這里我就不過多講了，掌味訓本操作和快捷鍵，很快就可以上手建模啦~

下面我以建 回收站 模型為例進行講解，

2、回收站模型

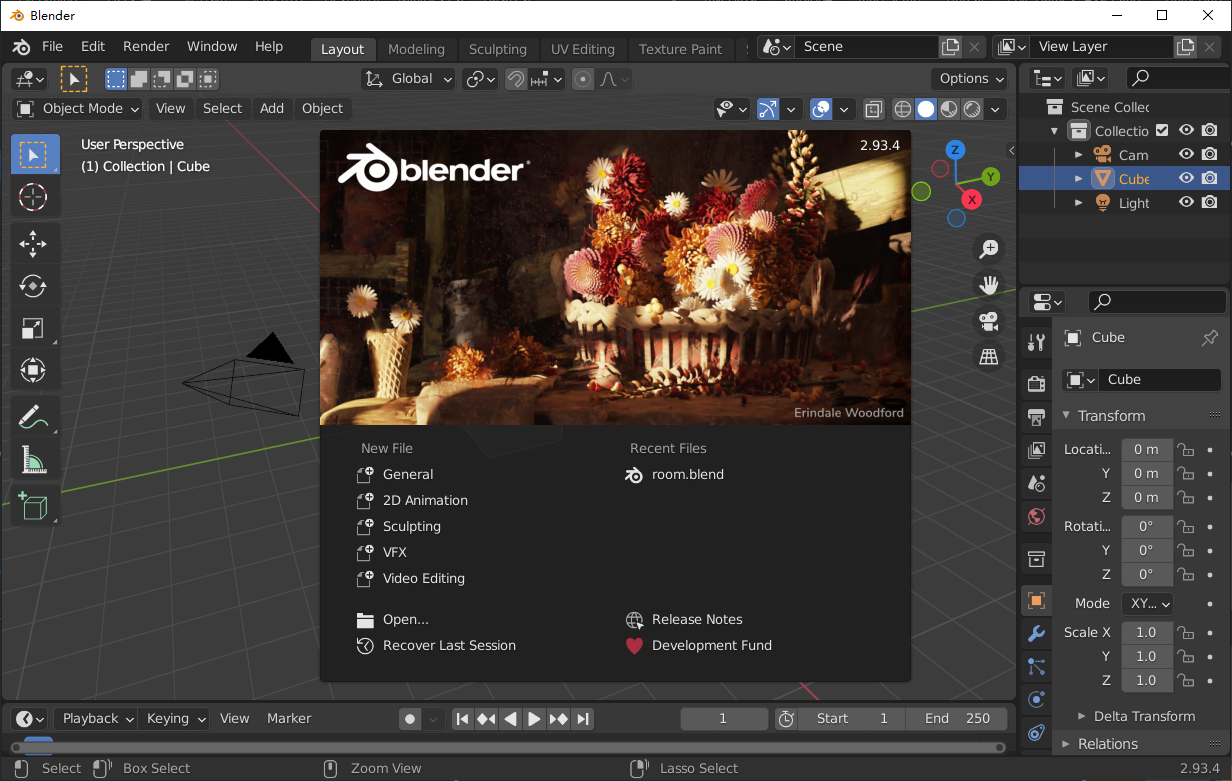

我使用的Blender版本是2.93.4，

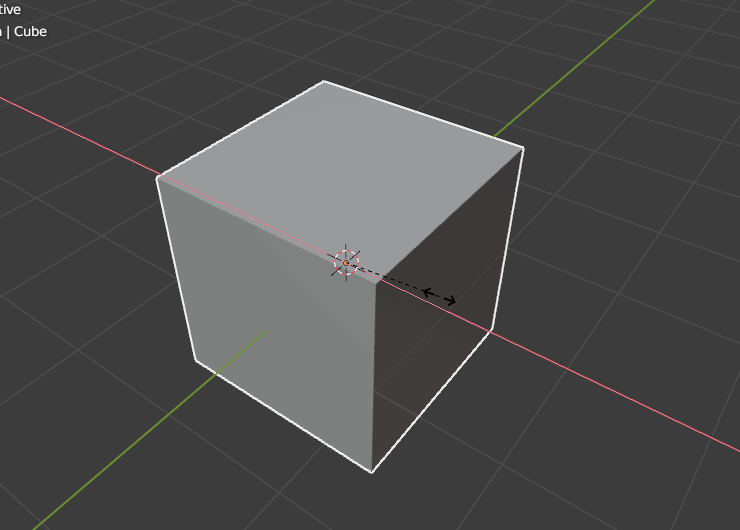

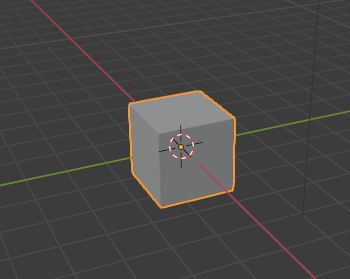

首先創建一個正方體，

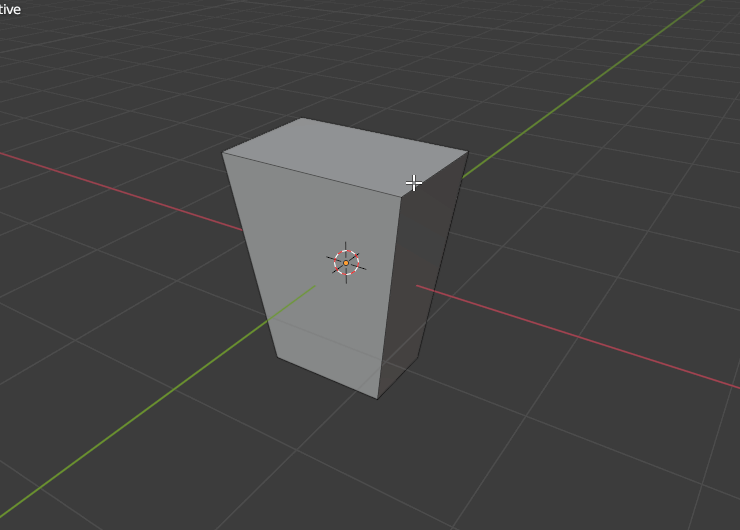

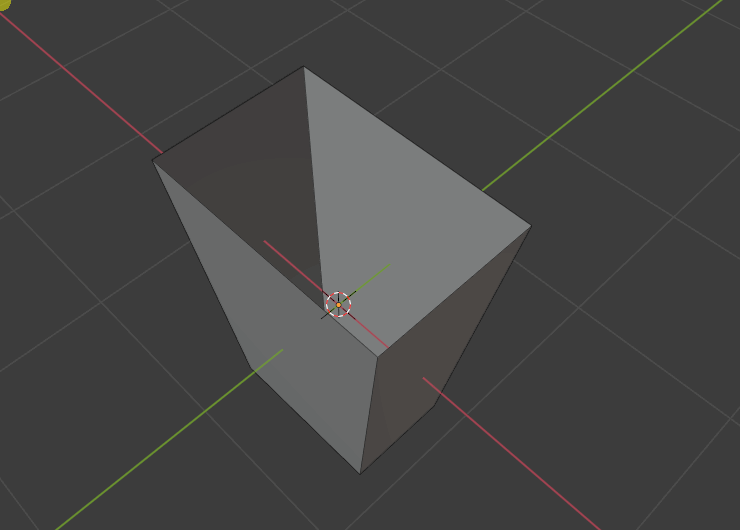

編輯一下形狀，變成一個梯形的柱體，

提示：物體模式下，按S縮放物體，按Tab進入編輯模式，按數字3切換成面選，選中面再按S縮放平面

把頂部的面刪掉，

提示：在編輯模式下，選中面，按x鍵，然后點擊Faces即可洗掉面

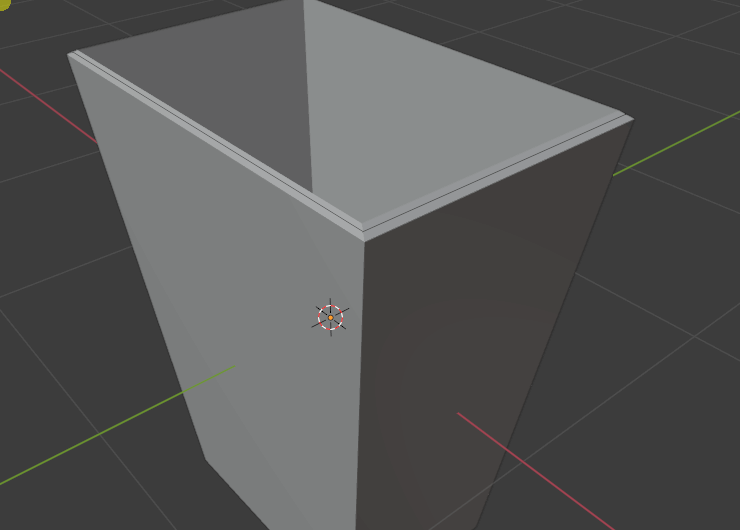

添加厚度，

提示：添加Solidify修改器，調節厚度即可

添加倒角（圓角），

提示：添加Bevel修改器，調節倒角段數和長度即可

3、展UV

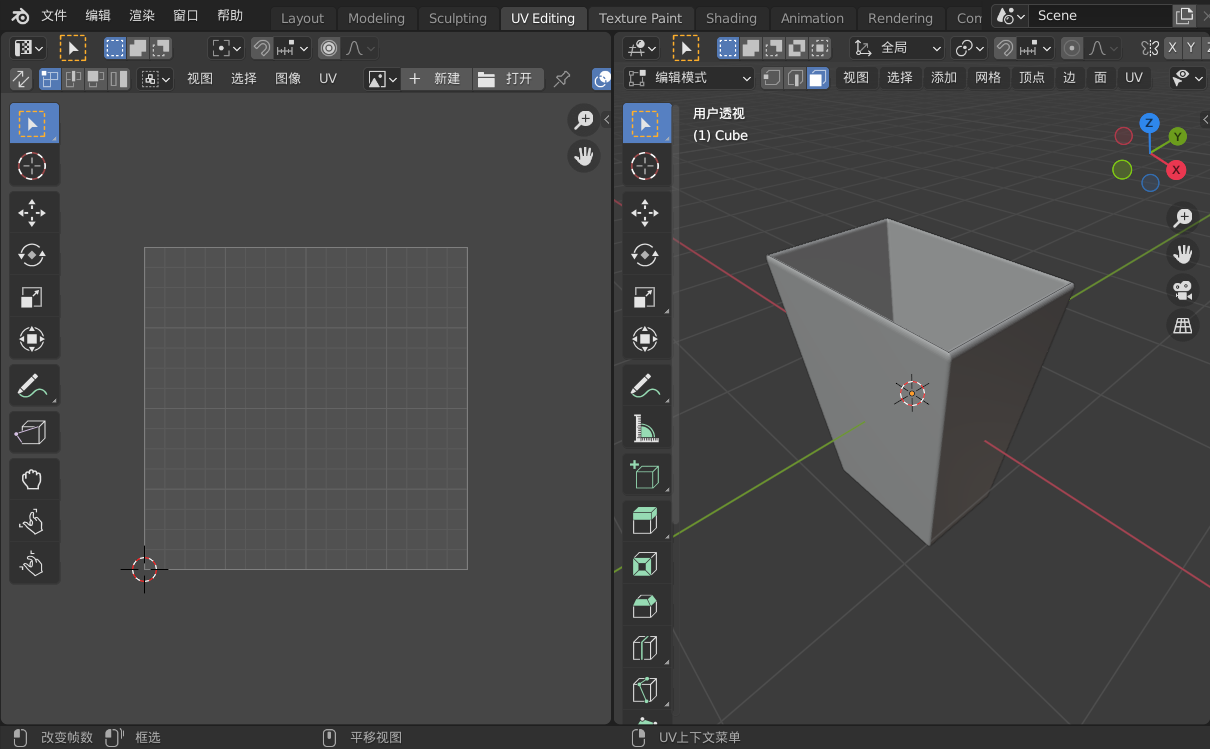

進入UV編輯模式，

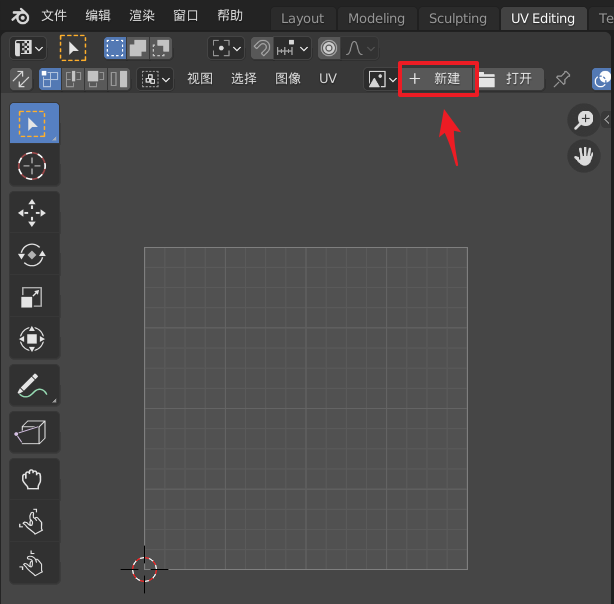

在UV視窗中，點擊新建，

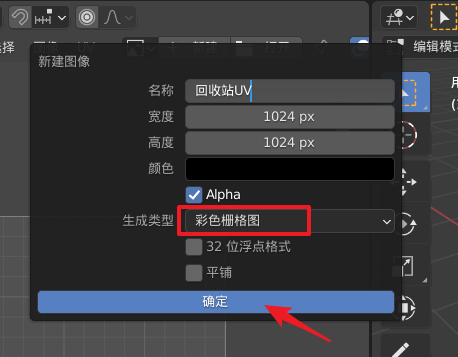

新建一張彩色柵格圖，方便做UV映射，如下，

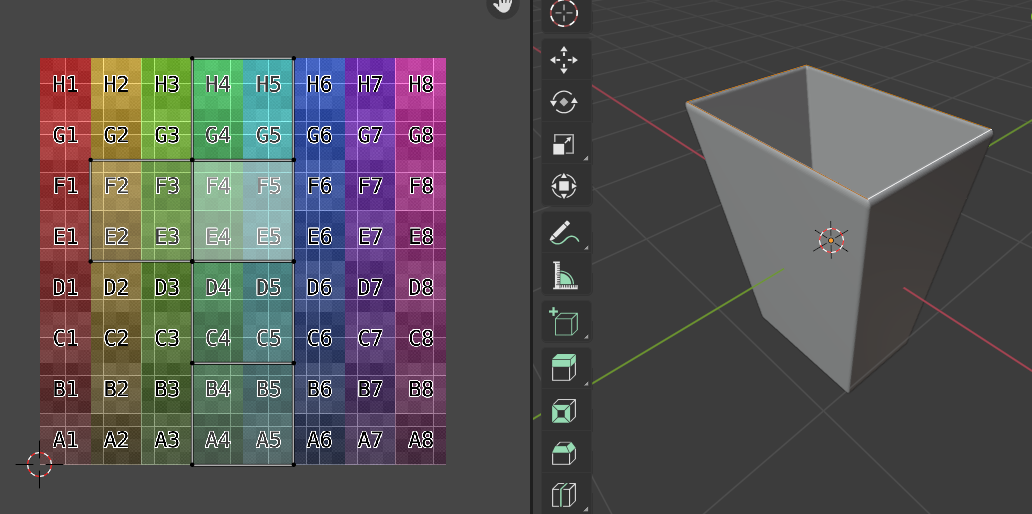

在編輯模式下按A選中全部面，可以看到UV如下，

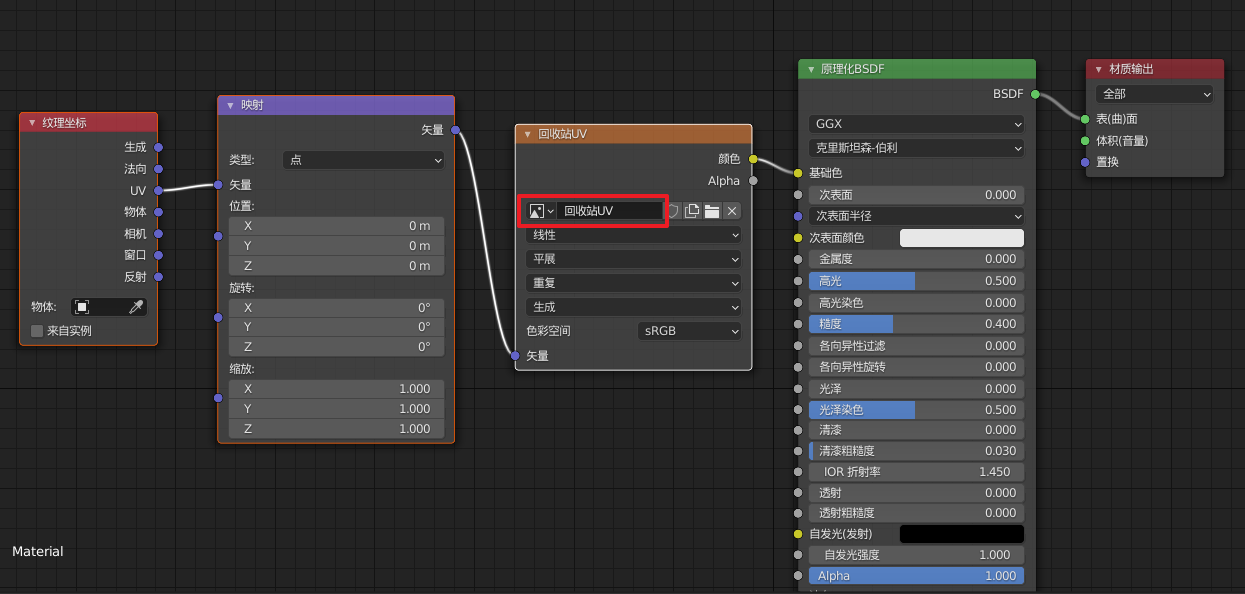

我們切到Shading視圖中，添加圖片節點，使用上面的彩色柵格圖作為貼圖，

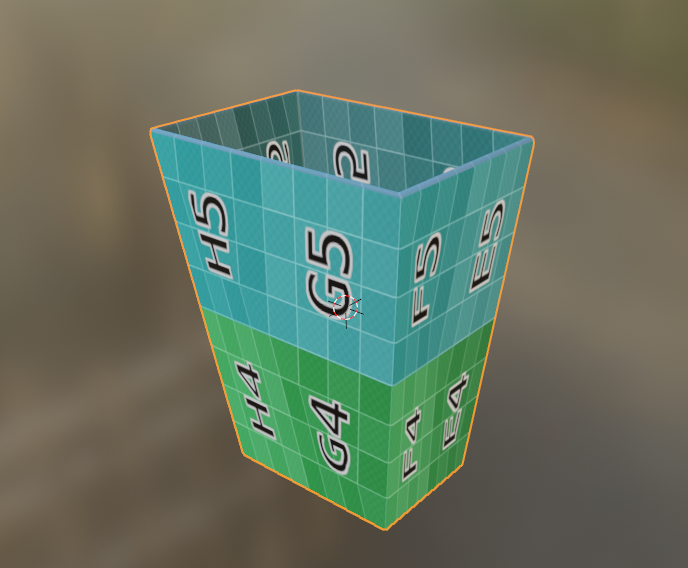

效果如下，由于我們對模型做了一些縮放，導致貼圖有點變形，

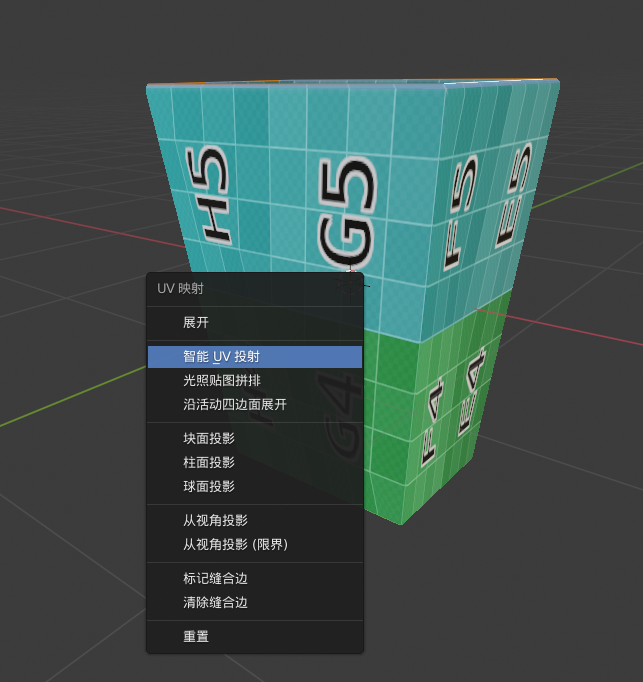

現在我們執行一下智能UV投射，

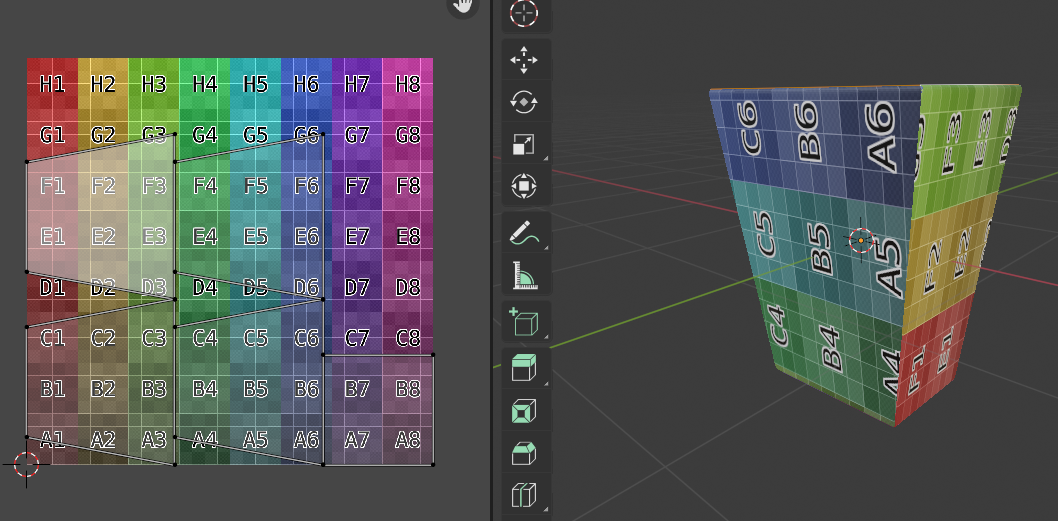

投射后效果如下：

4、制作紋理

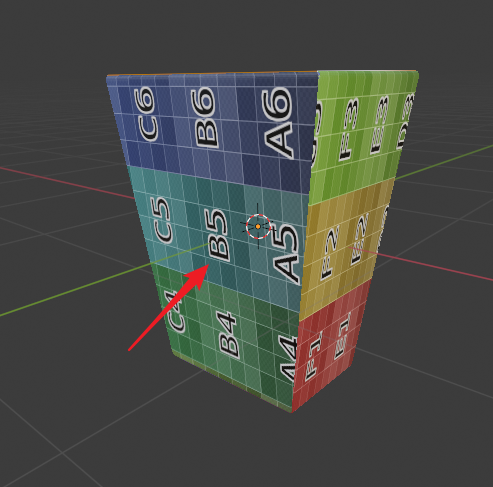

我們要在B5的位置貼一個回收的圖示，

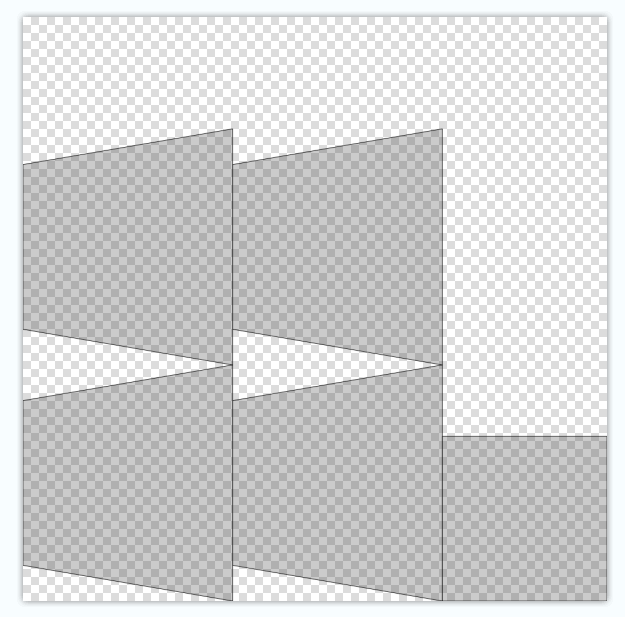

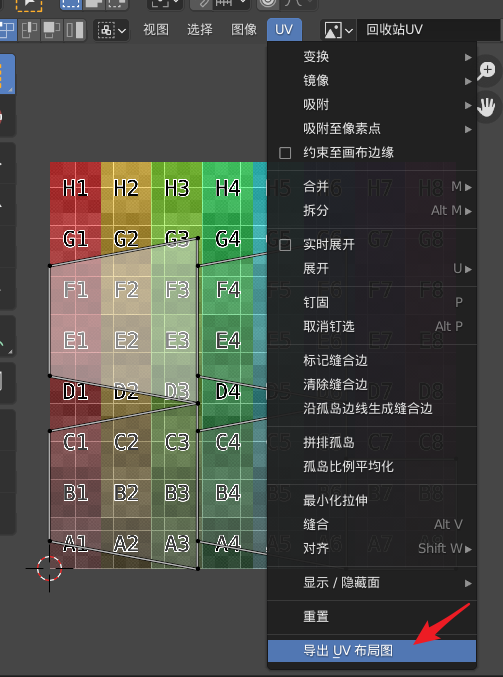

我們先匯出UV布局圖，

匯出的布局圖是不含坐標資訊的，

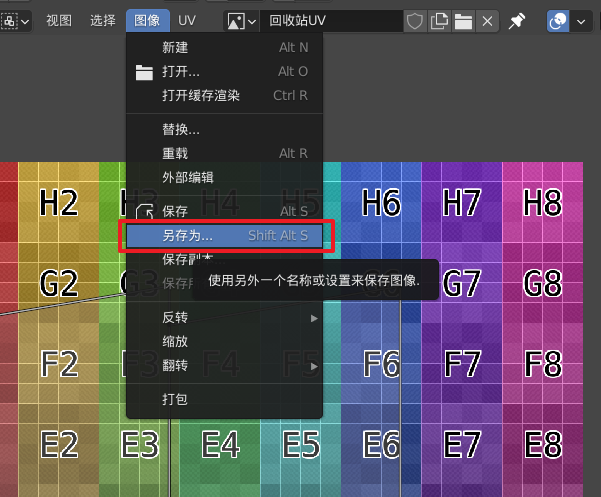

沒關系，我們把柵格圖也匯出一下，

把兩張圖都匯入到PhotoShop中，

接著，我們找一個回收的圖示，進入阿里圖示庫：https://www.iconfont.cn/
搜索關鍵字回收，

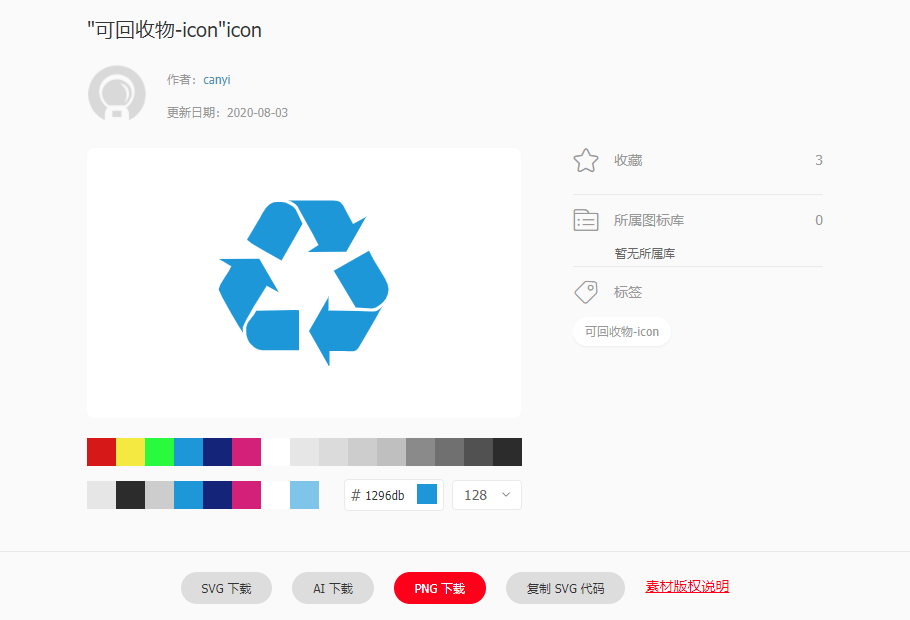

找到一個合適的圖示，如下：

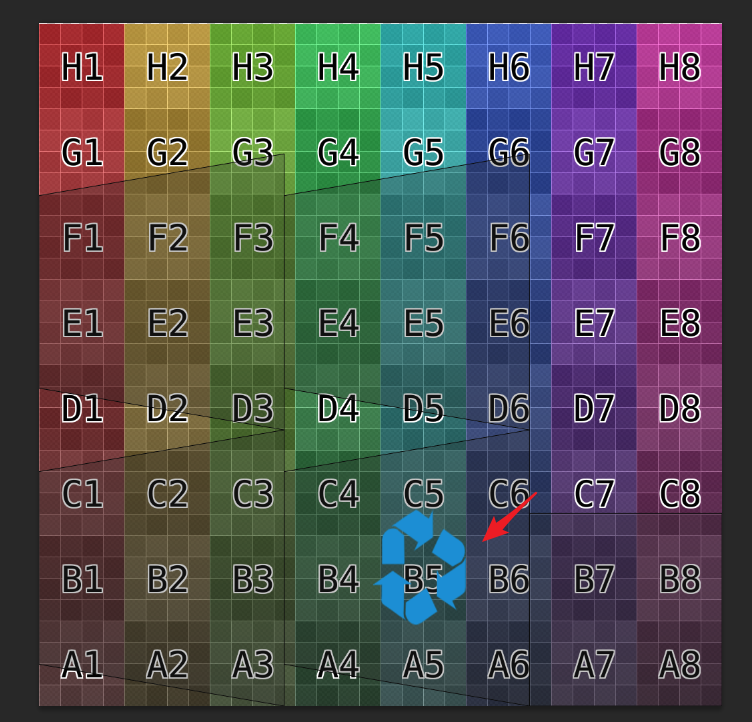

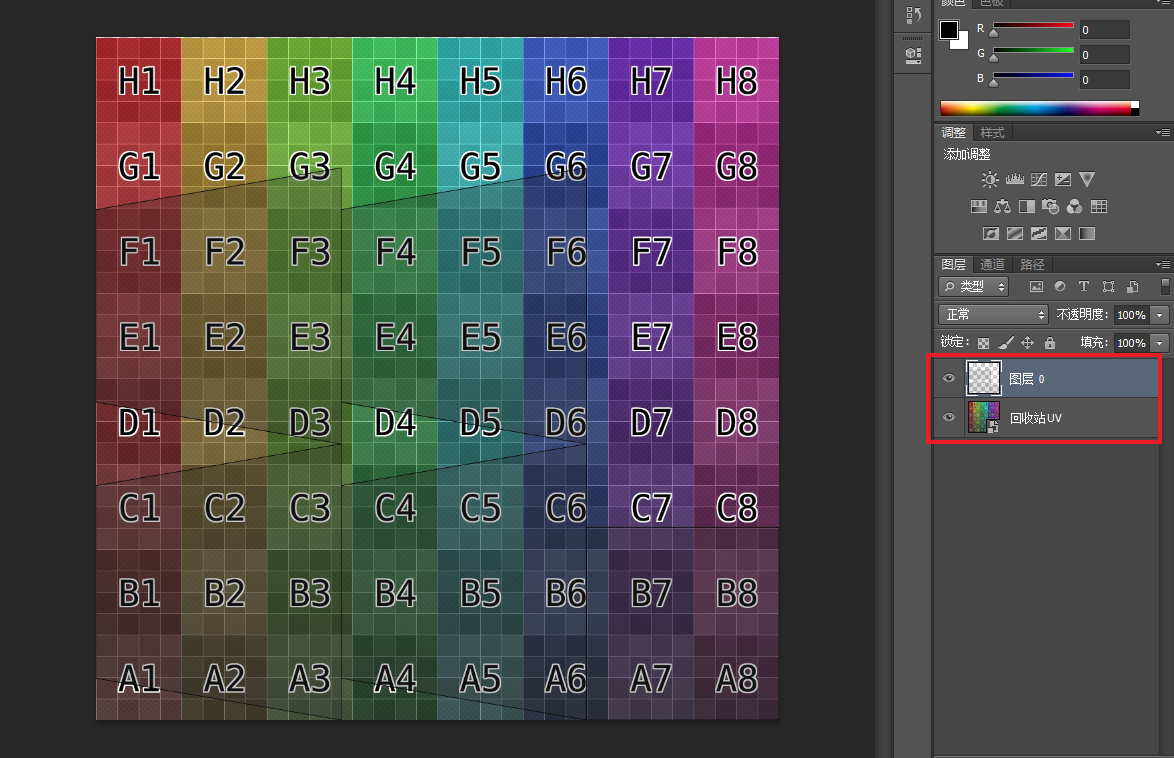

把圖示下載下來后，放到PhotoShop中，放到B5的位置，如下：

把布局和柵格圖隱藏掉，

匯出成JPG格式即可，

5、應用紋理

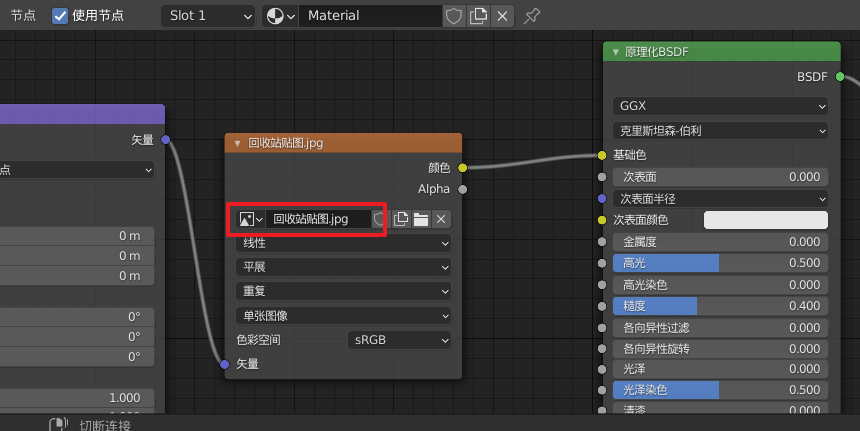

回到Blender中，把貼圖替換成帶圖示的貼圖，

效果如下：

6、匯出FBX格式

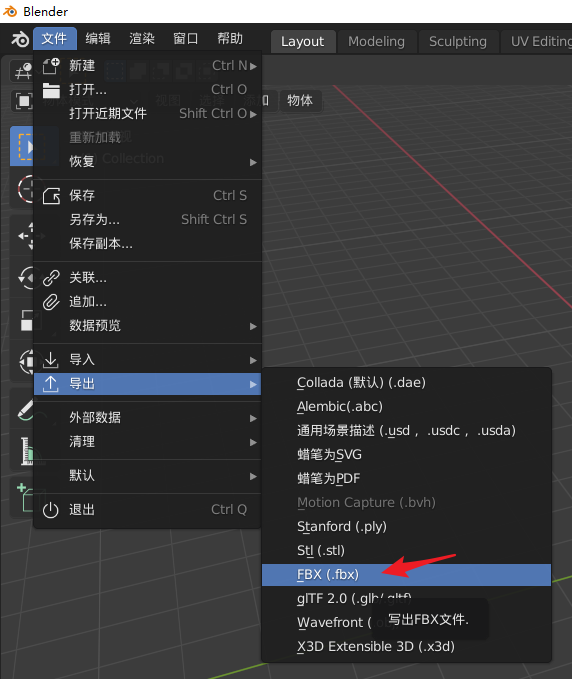

在Blender中將模型匯出成FBX格式檔案，

如下：

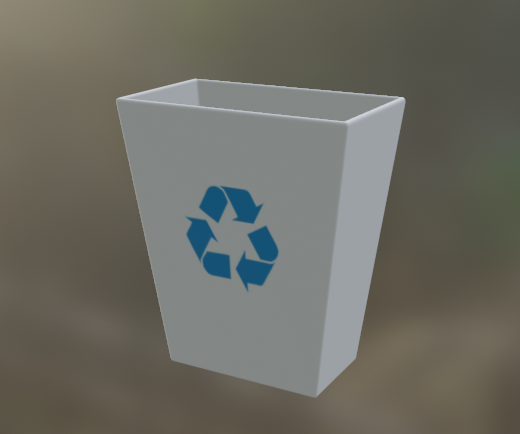

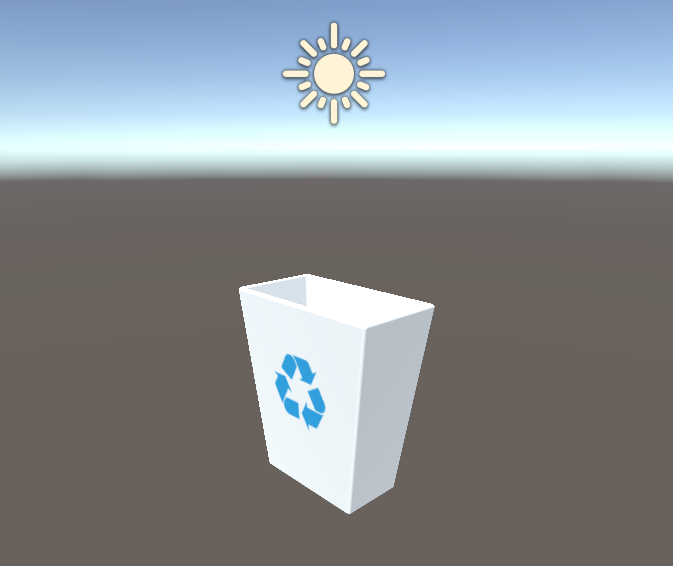

匯入到Unity中，效果如下：

這樣，我們的回收站模型就做好了~

7、制作其他模型

繼續制作其他模型，

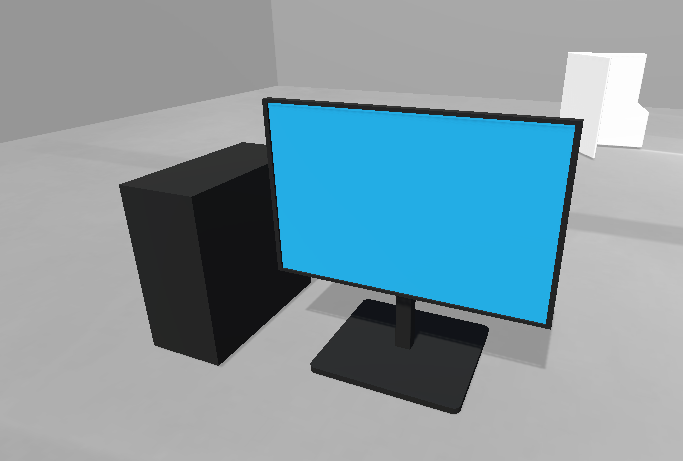

我的電腦：

電池：

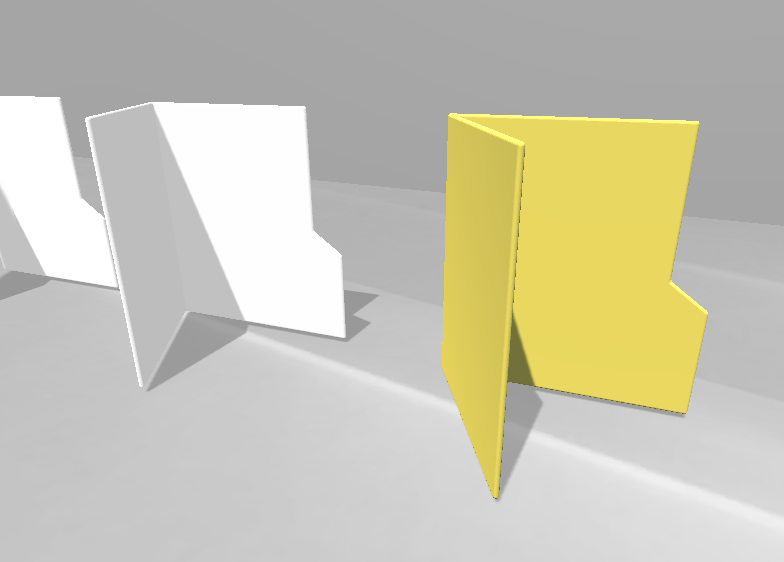

檔案夾：

紙團：

剪刀：

螺絲刀：

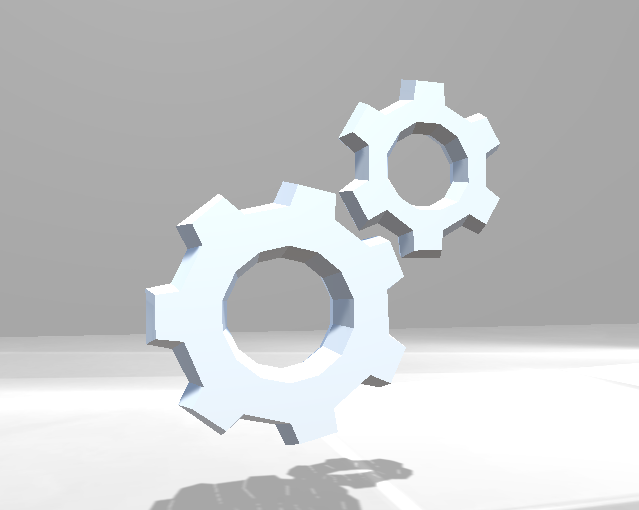

齒輪：

三、Unity場景搭建

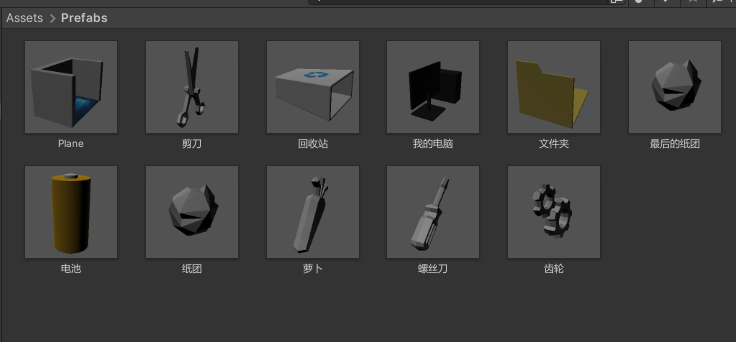

把剛剛的模型都匯入到Unity工程中，存盤為預設，如下：

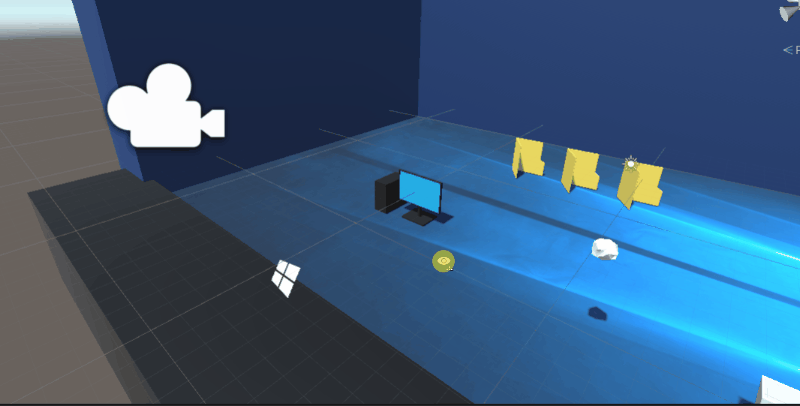

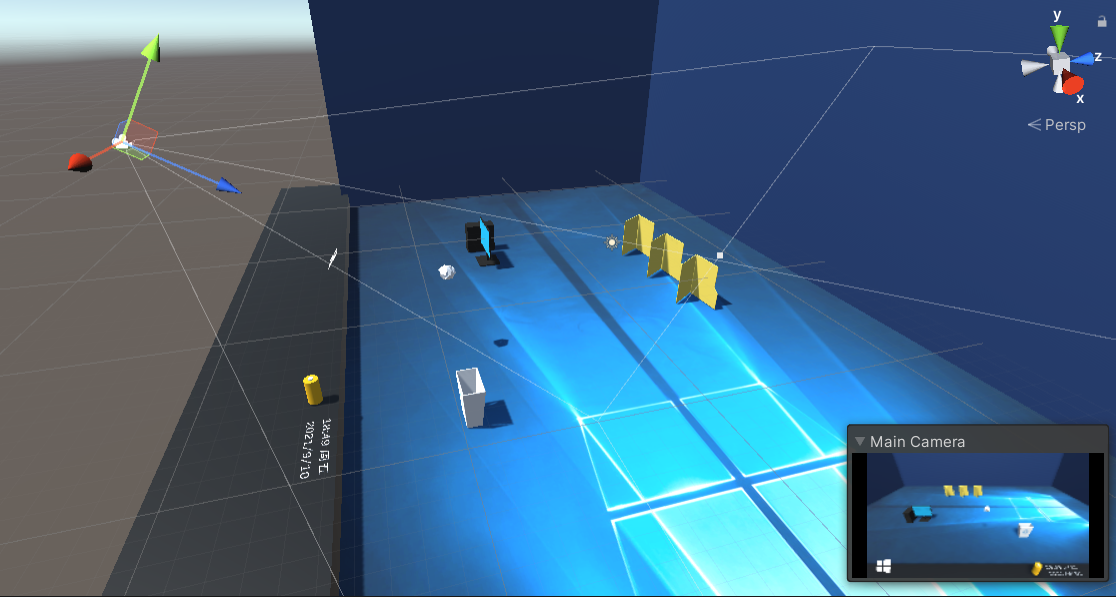

搭建場景如下，一個3D電腦桌面，娃哈哈，

四、回收站影片

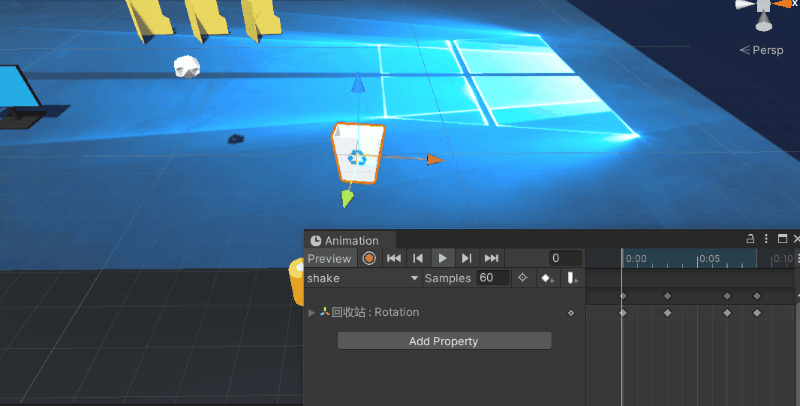

給回收站制作一個抖動的影片，如下：

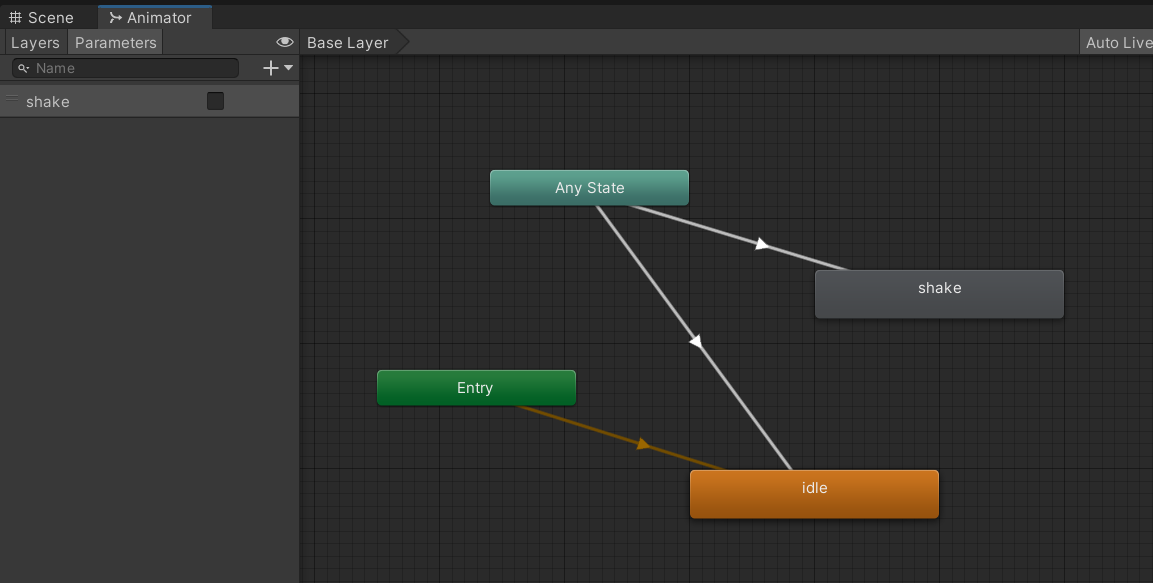

使用影片狀態機組織影片，通過shake布爾變數來控制狀態，如下：

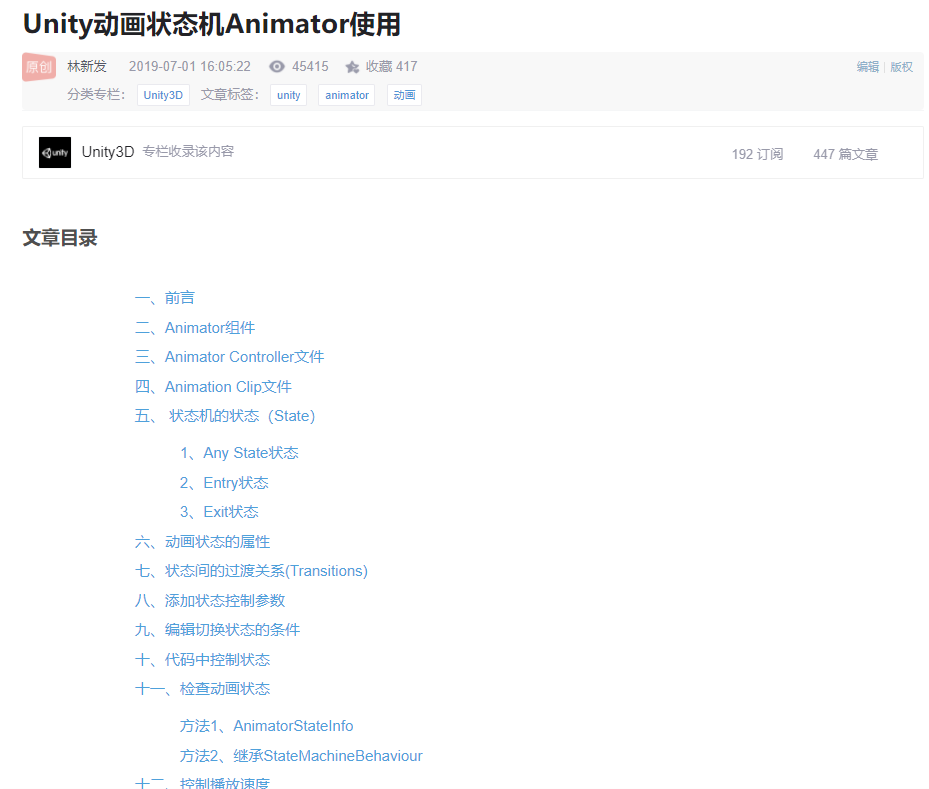

關于影片狀態機的詳細介紹，我之前寫過一篇文章：《Unity影片狀態機Animator使用》，對影片控制不熟悉的同學建議看下，

五、寫腳本

1、最后的紙團：TheLastSpitball.cs

邏輯很簡單，就是檢測滑鼠點擊并根據滑鼠的位置移動紙團，
其中檢測滑鼠點中紙團用的是射線檢測，介面：

// Camera.cs

public Ray ScreenPointToRay(Vector3 pos);

根據滑鼠移動紙團用到了坐標轉換，介面：

// Camera.cs

public Vector3 ScreenToWorldPoint(Vector3 position);

需要注意的就是坐標轉換，我這里的攝像機是有點斜向下俯視的角度，要讓紙團在世界坐標的z坐標保持不變，

完整代碼如下：

using UnityEngine;

/// <summary>
/// 最后的紙團腳本
/// </summary>
public class TheLastSpitball : MonoBehaviour
{
    private Camera cam;
    private Transform camTrans;
    private Transform selfTrans;
    private bool canMove = false;
    private float m_posZ;

    void Start()
    {
        cam = Camera.main;
        camTrans = cam.transform;
        selfTrans = transform;
    }

    void Update()
    {
        if (Input.GetMouseButtonDown(0))
        {
            Ray ray = cam.ScreenPointToRay(Input.mousePosition);
            RaycastHit hit;
            if (Physics.Raycast(ray, out hit, 100))
            {
                // 滑鼠點中了物體
                if (selfTrans == hit.transform)
                {
                    // 快取物體與攝像機的距離
                    m_posZ = Vector3.Distance(selfTrans.position, cam.transform.position);
                    canMove = true;
                }
            }
        }

        if (Input.GetMouseButtonUp(0))
        {
            canMove = false;
        }

        // 滑鼠按住中
        if (canMove && Input.GetMouseButton(0))
        {
            var pt = cam.ScreenToWorldPoint(new Vector3(Input.mousePosition.x, Input.mousePosition.y, m_posZ));
            var pc = camTrans.position;

            var zo = selfTrans.position.z;
            float t = (zo-pc.z)/(pt.z-pc.z);
            var po = pc + t * (pt - pc);
            // 讓物體的坐標跟著滑鼠走
            selfTrans.position = po;
        }
    }
}

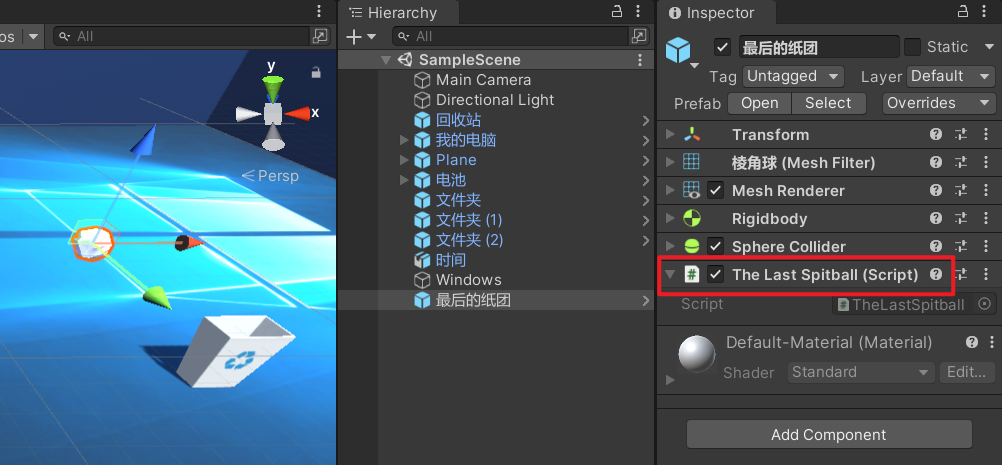

把TheLastSpitball.cs腳本掛到最后的紙團上，

2、回收站：RecycleBin.cs

回收站的腳本邏輯也非常簡單，通過OnCollisionEnter來檢測最后的紙團是否碰撞到了垃圾桶（簡單理解為丟進了回收站里），如果是則啟動一個協程，隨機實體化模型并添加一個向上的力，實作模型噴射的效果，
完整代碼如下：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

/// <summary>
/// 回收站腳本
/// </summary>
public class RecycleBin : MonoBehaviour
{
    [SerializeField]
    public GameObject[] modelObjs;

    private Transform trans;
    public Animator animator;

    void Start()
    {
        trans = transform;
    }

    /// <summary>
    /// 開始吐模型
    /// </summary>
    /// <returns></returns>
    IEnumerator StartVomit()
    {
        yield return new WaitForSeconds(1);
        animator.SetBool("shake", true);
        for (int i = 0; i < 100; ++i)
        {
            var index = Random.Range(0, modelObjs.Length);
            var obj = Instantiate(modelObjs[index]);
            obj.transform.position = trans.position + Vector3.up;
            obj.transform.forward = Vector3.up;
            var rig = obj.GetComponent<Rigidbody>();
            rig.AddForce(new Vector3(Random.Range(-50, 50), 50, Random.Range(-50, 50)));
            yield return new WaitForSeconds(0.05f);
        }
        animator.SetBool("shake", false);
    }

    private void OnCollisionEnter(Collision collision)
    {
        if("最后的紙團" == collision.gameObject.name)
        {
            StartCoroutine(StartVomit());
        }
    }
}

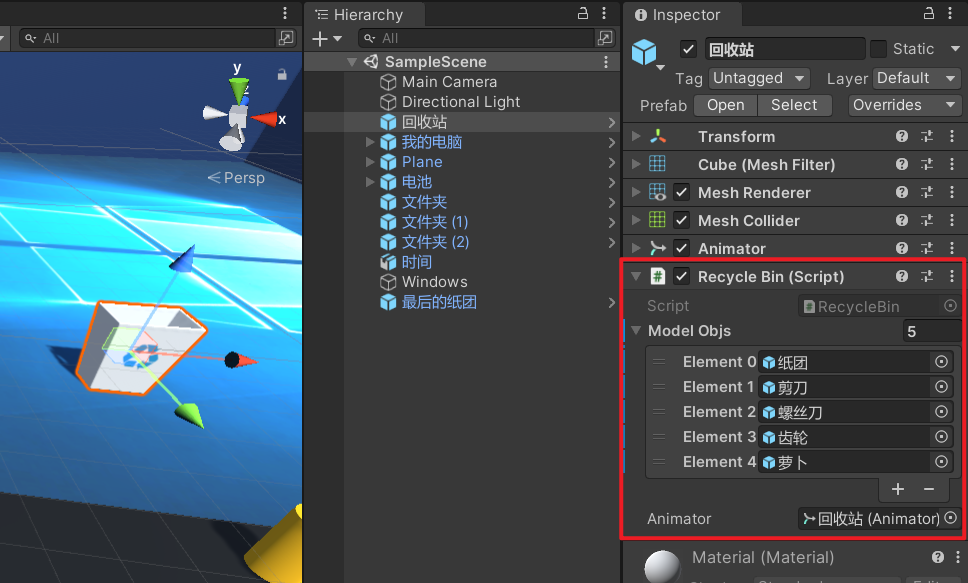

把RecycleBin.cs腳本掛到回收站上，并賦值成員物件，如下：

六、運行效果

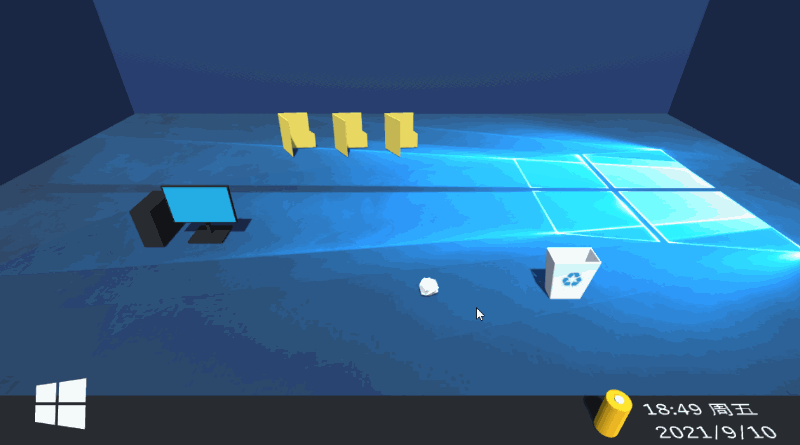

運行Unity，測驗效果如下，這個故事告訴我們，要定期清理回收站~

七、工程原始碼

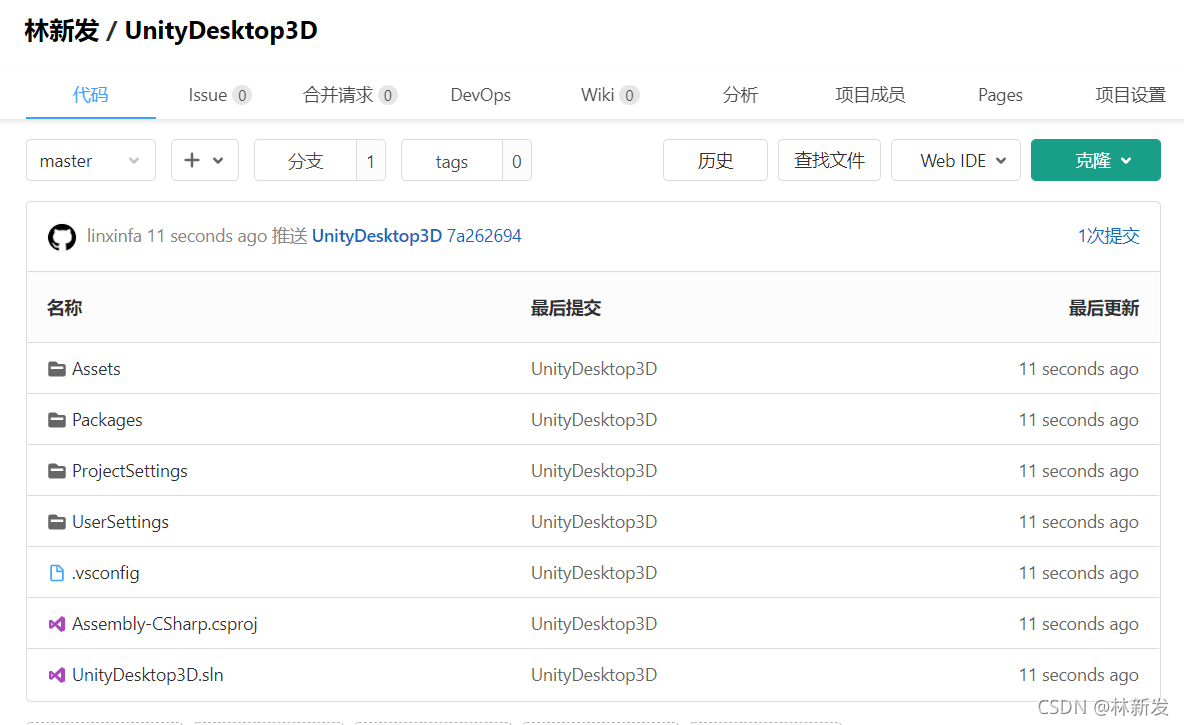

本工程我已上傳到CODE CHINA，感興趣的同學可自行下載學習，
地址：https://codechina.csdn.net/linxinfa/UnityDesktop3D
注：我使用的Unity版本為Unity 2021.1.9f1c1 (64-bit)，

八、完畢

好了，就到這里吧，
我是林新發：https://blog.csdn.net/linxinfa
原創不易，若轉載請注明出處，感謝大家~
喜歡我的可以點贊、關注、收藏，如果有什么技術上的疑問，歡迎留言或私信，我們下期見~
