一、Docker Compose 簡介

1.1Docker Compose概述

Docker Compose的前身是fig，他是一個定義及運行多個Docker容器的工具，使用Docker Compose不需要使用shell腳本來啟動容器；Docker Compose非常適合組合多個容器進行開發的場景

1.2Docker Compose容器編排

YAML是一種標記語言直觀的資料序列化格式
檔案格式撰寫：
①不支持制表符tab鍵縮進，需要使用空格縮進
②通常開頭縮進2個空格
③字符后縮進1個空格，如冒號、逗號、橫桿
④用#號注釋
⑤如果包含特殊字符用單引號引起來
⑥布林值必須用引號括起來

1.3Docker Compose常用命令

build	 ##重新構建服務
ps	     ##列出容器
up	     ##創建和啟動容器
exec	 ##在容器里面執行命令
scale	 ##指定一個服務容器啟動數量
top	     ##顯示容器行程
logs	 ##查看容器輸出
down	 ##洗掉容器、網路、資料卷和鏡像
stop/start/restart	   ##停止/啟動/重啟服務

1.4Docker Compose配置常用欄位

build dockerfile context	##指定Dockerfile檔案名構建鏡像.背景關系路徑
image	        ##指定鏡像
command	          ##執行命令，覆寫默認命令
container name	  ##指定容器名稱，由于容器名稱是唯一的， 如果指定自定義名稱，則無法scale
deploy	          ##指定部署和運行服務相關配置，只能在Swarm模式使用
environment	       ##添加環境變數
networks	##加入網路
ports	    ##暴露容器埠，與-p相同，但埠不能低于60
volumes	      ##掛載宿主機路徑或命令卷
restart	         ##重啟策略，默認no,always, no-failure,unless-stoped
hostname	   ##容器主機名

二、Consul簡介

2.1consul概述

Consul是HashiCorp公司推出的開源工具，用于實作分布式系統的服務發現與配置
Consul的特性：
①支持健康檢查，允許存盤鍵值對
②基于Golong語言，可移植性強
③支持ACL訪問控制
同時可與Docker等輕量級容器可無縫配合

2.2Consul容器服務更新與發現

consul服務端：
①consul template：通過變數定義模板；定義的內容就是upstream地址池，通過變數的形式，并在接收到指令的時候動態更新web_01中ng的組態檔
②consul server：管理consul template
③consul agent：獲取服務發現的機制；UI界面也可以看到新更新的服務
compose：
①consul registrator：監聽；部署在server端上
程序：
設定registrator監控，監聽服務埠，有新的埠監控會注冊到agent，交給server端，把后端真實的容器和ip寫入template模板內，模板更新到nginx.conf內，再多載組態檔，從而對外識別新加的服務后端的節點：docker服務器

三、部署Compose

實驗：
192.168.27.137 docker concul agent/server/template nginx手工編譯安裝
192.168.27.139 docker nginx httpd

3.1安裝docker、設定鏡像加速

參考走進docker世界博文

3.2compose部署

下載compose

curl -L https://github.com/docker/compose/releases/download/1.21.1/docker-compose-`uname -s`-`uname -m` -o /usr/local/bin/docker-compose
或者
上傳docker_compose即可
chmod +x docker-compose	##加執行權限
cp -p docker-compose /usr/local/bin
mkdir /root/compose_nginx
cd compose_nginx/
mkdir nginx wwwroot

撰寫nginx的Dockerfile檔案

cd nginx
上傳nginx-1.12.2.tar.gz壓縮包
vim Dockerfile		##撰寫檔案
FROM centos:7
ADD nginx-1.12.2.tar.gz /mnt
WORKDIR /mnt/nginx-1.12.2
RUN yum install -y gcc pcre pcre-devel devel zlib-devel make &> /dev/null && \
 yum clean all && \
 sed -i 's/CFLAGS="$CFLAGS -g"/#CFLAGS="$CFLAGS -g"/g' auto/cc/gcc && \
 ./configure --prefix=/usr/local/nginx &> /dev/null && \
 make &> /dev/null && make install &> /dev/null &&\
 rm -rf /mnt/nginx-1.12.2
EXPOSE 80
VOLUME ["/usr/local/nginx/html"]
CMD ["/usr/local/nginx/sbin/nginx","-g","daemon off;"]
cd wwwroot
vim index.html		##創建nginx頁面
happy

撰寫Docker-compose.yml檔案

vim /root/compose_nginx/docker-compose.yml
version: '3'
services:
  nginx:
    hostname: nginx
    build:
      context: ./nginx
      dockerfile: Dockerfile
    ports:
      - 1216:80
      - 1217:443
    networks:
      - cluster
    volumes:
      - ./wwwroot:/usr/local/nginx/html
networks:
  cluster:
[root@consul compose_nginx]# docker-compose -f docker-compose.yml up -d		##基于yml檔案運行啟動
[root@consul compose_nginx]# docker-compose ps	##使用Compose容器編排

[root@consul compose_nginx]# tree ./
./
├── docker-compose.yml        //創建模板腳本
├── nginx
   ├── Dockerfile        //創建容器腳本
   ├── nginx-1.15.9.tar.gz    //復制原始碼包
└── wwwroot
    └── index.html        //站點

驗證：192.168.27.137:1216

四、consul部署

實驗：
192.168.27.137 Docker-ce、 Compose 3、Consul、 Consul-template
192.168.27.139 Docker-ce、registrator

template	模更新
registrator	自動發現
registrator	控制consul 完成更新操作
consul template模板	進行熱更新
consul	自動發現、自動更新，為容器提供服務（添加、洗掉、生命周期）

4.1consul服務器

mkdir consul
cd consul
上傳consul_0.9.2_linux_amd64.zip壓縮包
unzip consul_0.9.2_linux_amd64.zip		##解壓
mv consul  /usr/local/bin/

consul agent \
-server \		服務端
-bootstrap \	前端框架
-ui \		可被訪問的web界面
-data-dir=/var/lib/consul-data \
-bind=192.168.27.137 \
-client=0.0.0.0 \
-node=consul-server01 &> /var/log/consul.log &
[root@consul consul]# consul members		##查看集群資訊
Node             Address               Status  Type    Build  Protocol  DC
consul-server01  192.168.226.130:8301  alive   server  0.9.2  2         dc1

[root@web consul]# consul info | grep leader
	leader = true
	leader_addr = 192.168.27.137:8300

4.2通過httpd api 獲取集群資訊

curl 127.0.0.1:8500/v1/status/peers   //查看集群server成員
curl 127.0.0.1:8500/v1/status/leader //集群 Raf leader
curl 127.0.0.1:8500/v1/catalog/services //注冊的所有服務
curl 127.0.0.1:8500/v1/catalog/nginx  //查看 nginx 服務資訊
[root@consul consul]# curl 127.0.0.1:8500/v1/catalog/nodes  //集群節點詳細資訊
[{"ID":"ac1937e8-8f21-bbc0-61d6-0a24ea946cee","Node":"consul-server01","Address":"192.168.27.137","Datacenter":"dc1","TaggedAddresses":{"lan":"192.168.27.137","wan":"192.168.27.137"},"Meta":{},"CreateIndex":5,"ModifyIndex":6}]

4.3容器服務自動加入consul集群

安裝 Gliderlabs/Registrator（在192.168.27.139節點上）

docker run -d \
--name=registrator \
--net=host \
-v /var/run/docker.sock:/tmp/docker.sock \
--restart=always \
gliderlabs/registrator:latest \
-ip=192.168.27.139 \
consul://192.168.27.137:8500

測驗服務發現功能是否正常

docker run -itd -p:83:80 --name test-01 -h test01 nginx
docker run -itd -p:84:80 --name test-02 -h test02 nginx
docker run -itd -p:88:80 --name test-03 -h test03 httpd
docker run -itd -p:89:80 --name test-04 -h test04 httpd

驗證 http 和 nginx 服務是否注冊到 consul

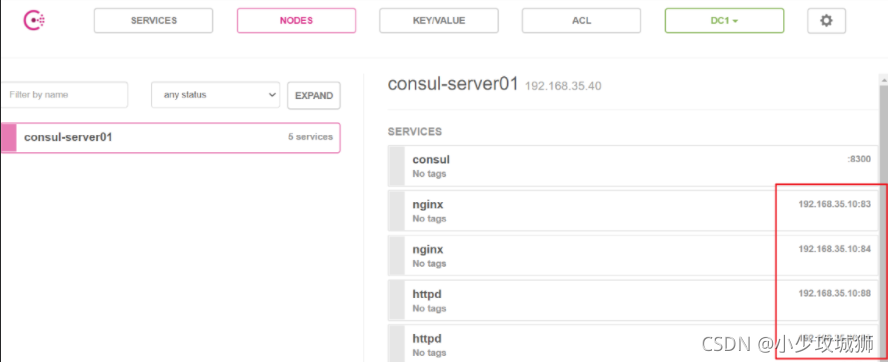

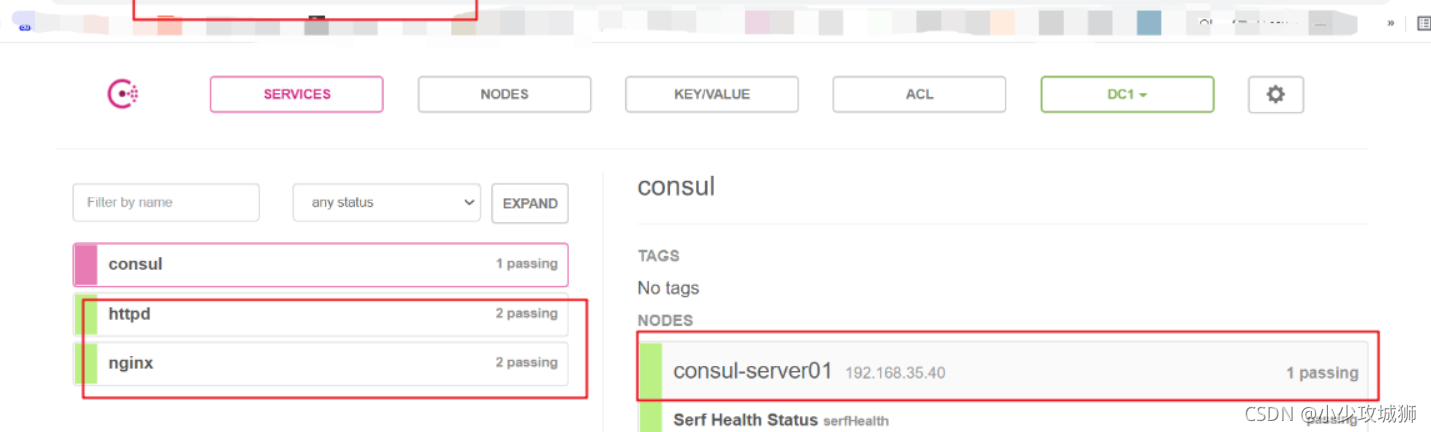

瀏覽器輸入 http://192.168.27.137:8500，“單擊 NODES”，然后單擊 “consurl-server01”，會出現 5 個服務
在consul服務器上查看

[root@consul consul]# curl 127.0.0.1:8500/v1/catalog/services
{"consul":[],"httpd":[],"nginx":[]}

4.4安裝 consul-template

準備 template nginx 模板檔案

在consul上操作
vim /root/consul/nginx.ctmpl		##c：concul；tmp：template

upstream http_backend {
  {{range service "nginx"}}
   server {{.Address}}:{{.Port}};   #此處參考的變數會指向后端的地址和埠（動態變化）
   {{end}}
}

server {
  listen 83;		##ngixn的監聽埠
  server_name localhost 192.168.35.40;		#反向代理的IP地址(前端展示的NG服務的IP)
  access_log /var/log/nginx/klj.cn-access.log;
  index index.html index.php;
  location / {
    proxy_set_header HOST $host;
    proxy_set_header X-Real-IP $remote_addr;		#后端真實IP
    proxy_set_header Client-IP $remote_addr;
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;	#轉發地址
    proxy_pass http://http_backend;
  }
}

編譯安裝nginx

上傳壓縮包nginx-1.12.2.tar.gz
yum install gcc pcre-devel zlib-devel -y
tar zxvf nginx-1.12.2.tar.gz  -C /opt
cd nginx-1.12.2
./configure --prefix=/usr/local/nginx
make && make install

配置 nginx

vim /usr/local/nginx/conf/nginx.conf
http {
     include       mime.types;		#默認存在的
     include  vhost/*.conf;        ##添加虛擬主機目錄為了讓那個識別vhost/*.conf的檔案（consul動態生成的組態檔就會放在這里）
     default_type  application/octet-stream;

mkdir /usr/local/nginx/conf/vhost		##創建虛擬主機目錄
mkdir /var/log/nginx		##創建日志檔案目錄

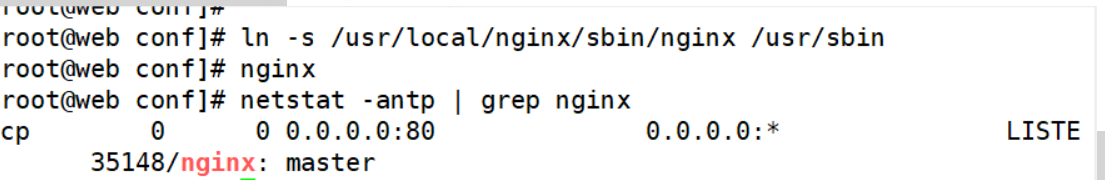

ln -s /usr/local/nginx/sbin/nginx /usr/sbin
nginx		##啟動nginx

在這里插入圖片描述

4.5配置并啟動 template

上傳檔案并解壓

上傳 consul-template_0.19.3_linux_amd64.zip 包到/root 目錄下
cp consul-template_0.19.3_linux_amd64.zip /root/
unzip consul-template_0.19.3_linux_amd64.zip		##解壓
mv consul-template /usr/bin/

consul-template -consul-addr 192.168.27.137:8500 \
-template "/root/consul/nginx.ctmpl:/usr/local/nginx/conf/vhost/klj.conf:/usr/local/nginx/sbin/nginx -s reload" \
--log-level=info		##日志級別：info

[root@consul ~]# cat /usr/local/nginx/conf/vhost/klj.conf  ##另外打開一個終端查看生成組態檔
upstream http_backend {

   server 192.168.27.139:84;

   server 192.168.27.139:85;

}

server {
  listen 83;  server_name localhost 192.168.27.137;
  access_log /var/log/nginx/klj.cn-access.log;
  index index.html index.php;
  location / {
    proxy_set_header HOST $host;
    proxy_set_header X-Real-IP $remote_addr;
    proxy_set_header Client-IP $remote_addr;
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    proxy_pass http://http_backend;
  }
}

4.6測驗增加/洗掉節點

增加一個nginx容器節點
增加一個 nginx 容器節點，測驗服務發現及配置更新功能
//在registrator服務端注冊

[root@docker bin]# docker run -itd -p:86:80 --name test-06 -h test06 nginx
74d1a35d21e907dc58ba6cb0b258e26f4c56fec4f1da495b76d84907c0f0ad43

洗掉一個nginx容器節點

[root@docker bin]# docker ps -a
CONTAINER ID   IMAGE                           COMMAND                  CREATED              STATUS                        PORTS                               NAMES
74d1a35d21e9   nginx                           "/docker-entrypoint.…"   About a minute ago   Up About a minute             0.0.0.0:86->80/tcp, :::86->80/tcp   test-06
688c5c1083f5   nginx                           "/docker-entrypoint.…"   22 hours ago         Exited (255) 19 minutes ago   0.0.0.0:85->80/tcp, :::85->80/tcp   test-05
107aa62fb5aa   httpd                           "httpd-foreground"       24 hours ago         Exited (255) 19 minutes ago   0.0.0.0:89->80/tcp, :::89->80/tcp   test-04
6aeb8cbb2050   httpd                           "httpd-foreground"       24 hours ago         Exited (255) 19 minutes ago   0.0.0.0:88->80/tcp, :::88->80/tcp   test-03
b1e96f6388ec   nginx                           "/docker-entrypoint.…"   24 hours ago         Exited (255) 19 minutes ago   0.0.0.0:84->80/tcp, :::84->80/tcp   test-02
403bf203b9e6   gliderlabs/registrator:latest   "/bin/registrator -i…"   24 hours ago         Up 5 minutes                                                      registrator

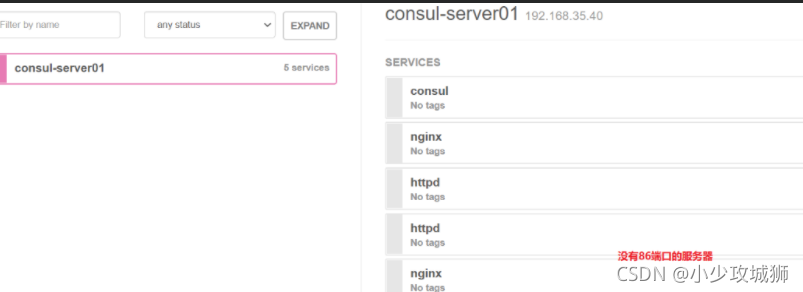

[root@docker bin]# docker rm -f 74d1a35d21e9		##洗掉86埠的服務器
74d1a35d21e9
