Linux系統編程 | 【03】行程、環境變數、IPC

一、行程相關概念

1、程式和行程

• 程式：編譯好的二進制檔案；
• 行程：抽象概念，活躍的程式，占用資源，在記憶體中執行；
• 同一程式可加載為不同的行程；

2、并發

一個時間段中有多個行程都處于啟動到結束之間的狀態，在任一時刻都只有一個行程在運行，

3、單道程式設計

一次只能運行一個程式；

4、多道程式設計

• 同時存放幾道相互獨立的程式；
• 首先必須要有支持該硬體的基礎；
• 時鐘中斷是其基礎：強制讓行程讓出cpu，1秒可執行10億條指令；

5、CPU和MMU

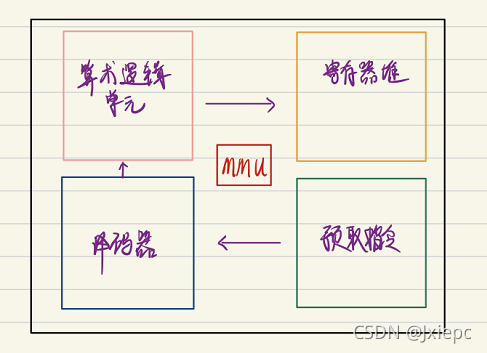

cpu作業原理

將命令傳入到預取器中，后轉到譯碼器進行譯碼，在傳入算數邏輯單元執行，再將處理好的資料傳到暫存器堆，最后再傳回暫存器；

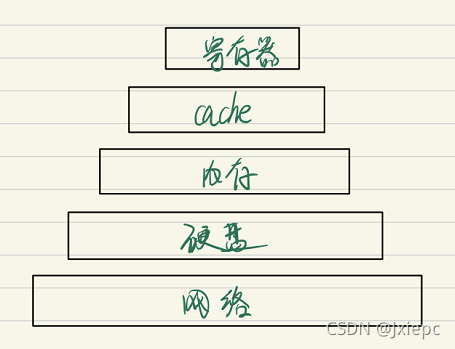

存盤介質

MMU作業原理

• 位于cpu內部；
• 虛擬記憶體與物理記憶體的映射；
• 設定修改記憶體訪問級別；

6、行程控制塊PCB

每個行程在內核中都有一個PCB來維護行程相關的資訊，Linux內核的行程控制塊是task_struct結構體；

struct task_struct

• 行程id；
• 狀態；
• 行程切換時需要保存和恢復的一些cpu暫存器；
• 描述虛擬地址空間的資訊；
• 描述控制終端的資訊；
• 當前作業目錄；
• umask掩碼；
• 檔案描述符表，包含很多指向file結構體的指標；
• 和信號相關的資訊；
• 用戶id和組id；
• 會話和行程組；
• 行程可以使用的資源上限；

7、行程狀態

初始態、就緒態、運行態、掛起態、終止態；

二、環境變數

• 在作業系統中用來指定作業系統運行環境的一些引數；

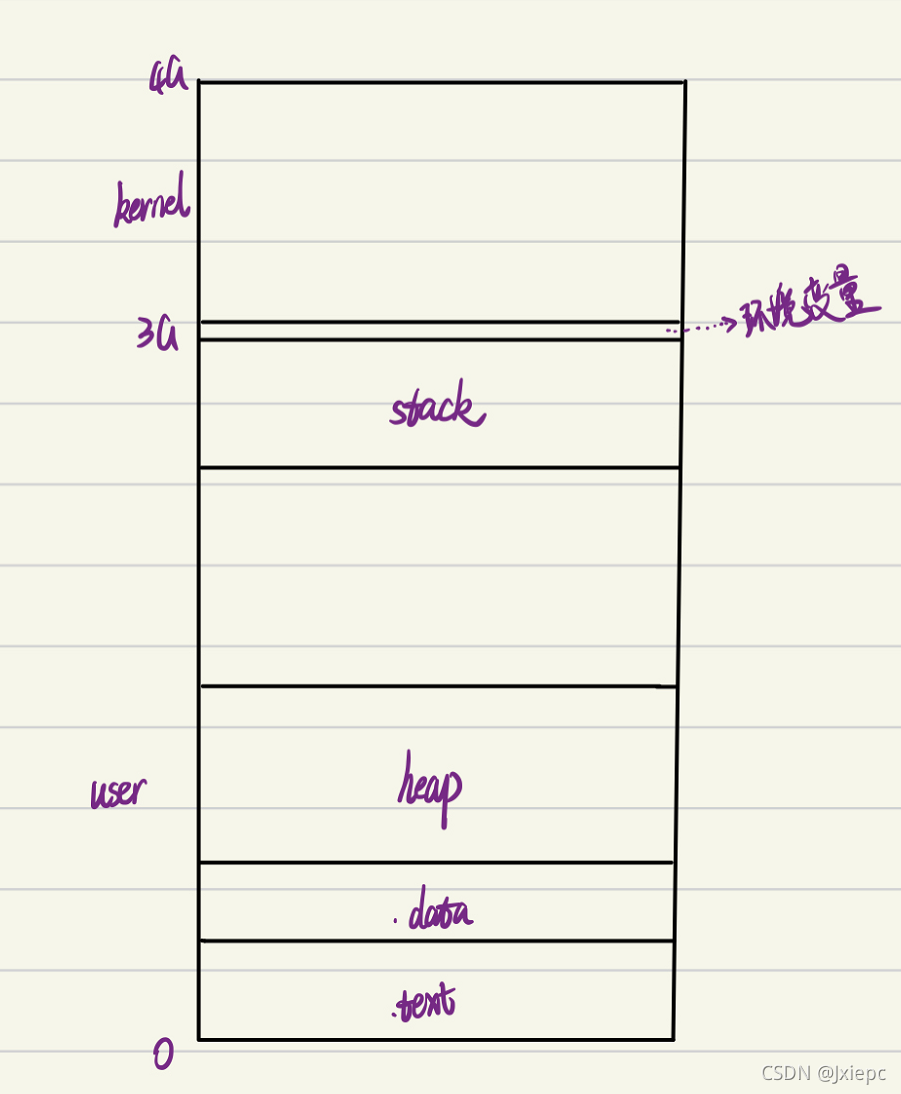

• 位置：位于用戶區，高于stack的起始位置；
• 引入環境變數表：需要宣告環境變數，extern char ** environ
• 存盤形式：char *[] environ，NULL為結尾；

特征

• 字串；
• 格式：名=值[:值]（多個值，則用冒號隔開）；
• 值用來描述行程環境資訊；

1、常見環境變數

1.1 PATH

• 可執行檔案的搜索路徑，
• 例：ls命令也是一個程式，執行它不需要提供完整的路徑名/bin/ls，然而通常我們執行當前目錄下的程式a.out卻需要提供完整的路徑名/a.out，由于PATH環境變數的值里面包含了Is命令所在的目錄/bin,卻不包含a.out所在的目錄，PATH 環境變數的值可以包含多個目錄，用:號隔開，
• 在Shell中用echo命令可以查看這個環境變數的值：$ echo $PATH；

1.2 SHELL

當前shell：/bin/bash；

1.3 TERM

1.4 LANG

1.5 HOME

2、相關函式

2.1 getenv

獲取環境變數值

char *getenv(const char *name);
char *secure_getenv(const char *name);

/*
* return: 回傳一個指向環境中該值的指標，如果不匹配則回傳NULL;
*/

2.2 setenv

設定/添加環境變數的值；

int setenv(char *name, const char *value, int overwrite)

/*
* @param overwrite: 1時，覆寫原環境變數，0時，不覆寫；
* return：成功回傳0，失敗回傳-1；
*/

2.3 unsetenv

洗掉環境變數name的定義

int unsetenv(const char *name)

/*
* return: 成功回傳0，失敗回傳-1，name不存在仍回傳0
*/

三、行程控制

1、fork

通過復制創建一個子行程

pid_t fork(void);

/*
* return: 失敗回傳-1，成功回傳：父行程回傳子行程的ID以及子行程回傳0
*/

2、getpid

回傳呼叫行程的行程ID， (生成唯一臨時檔案名的例程經常使用此方法)

pid_t getpid(void);

3、getppid

回傳呼叫行程的父行程的行程ID，

pid_t getppid(void);

4、getuid

回傳呼叫行程的真實用戶ID，

uid_t getuid(void);

uid_t geteuid(void);
// 獲取當前行程有效id

5、getgid

回傳呼叫行程的真實組ID，

gid_t getgid(void);

6、行程共享

父子行程間，遵循讀時共享寫時復制原則；

fork后的相同之處：

• .data；
• .text；
• 堆疊；
• 堆；
• 環境變數；
• 用戶ID；
• 宿主目錄；
• 行程作業目錄；
  信號處理方式；

相同之處：

• 行程ID；
• fork回傳值；
• 父行程ID；
• 行程運行時間；
• 定時器；
• 未決信號集；

共享：

• 檔案描述符（打開檔案的結構體）；
• mmap建立的映射區，

7、gdb除錯

gdb除錯只能跟蹤一個行程，可在fork函式呼叫前，通過gdb除錯跟蹤行程或其子行程，默認跟蹤父行程；

• set follow-fork-mode child 命令設定gdb在fork之后跟蹤父行程；
• set follow-fork-mode parent 設定跟蹤父行程；

三、exec函式

子行程要呼叫一種exec函式執行另一個程式，并退出該程式；

• l：命令列引數串列；
• p：搜索file時使用path變數；
• v：使用命令引數陣列；
• e：使用環境變數陣列；

1、execlp

加載一個行程，借助PATH環境變數；

int execlp(const char *file, const char*arg...);

/*
eg: execl('ls', 'ls', '-l', '-a', NULL);
* @param file: 要加載的程式名，配合PATH來使用，當在PATH中所有目錄搜索后無該引數則回傳-1；
* return: 只在錯誤的時候回傳-1
*/

2、execl

加載一個行程；與execpl的差別就在于第一個引數；

int execl(const char *path, const char *arg, ...);
/*
* @param path: 路徑+程式名；
* return: 成功無回傳，失敗回傳-1；
*/

四、回收子行程

1、孤兒行程

父行程先于子行程結束，則子行程為孤兒行程，子行程的父行程成為init行程，稱為init行程領養孤兒行程；

2、僵尸行程

• 行程終止，父行程尚未識訓，子行程殘留PCB在內核中；
• kill不能終止僵尸行程，因為僵尸行程已終止，

3、wait函式

父行程可呼叫wait獲取，在清除該行程，

• 阻塞等待子行程退出；
• 回收子行程殘留資源；
• 獲取子行程結束狀態（退出原因），

pid_t wait(int *status);


/*
* @param status: 為傳出引數，子行程狀態；
* 	- WIFEXITED為(status)非0 - 行程正常結束；
* 	- WEXITSTATUS(status) - 上一個宏為真，則獲取行程退出狀態，exit的引數；
* 	- WIFSIGNALED(status) - 行程例外終止；
* 	- WTERMSIG(status) - 上一個宏為真，則取得使行程終止的那個信號的編號；
* return: 回傳終止子行程的行程ID; 出錯時，回傳-1；
*/

4、waitpid函式

作用與wait相同，指定pid行程清理，可不阻塞；

pid_t waitpid(pid_t pid, int *status, int options);

/*
* @param pid:
* 	>0 - 回收指定ID的子行程；
* 	-1 - 回收任意子行程(=wait)；
* 	 0 - 回收和當前呼叫waitpid一個組的所有子行程；
*  <-1 -回收指定行程組內的任意子行程；
* return: 成功回傳清理的子行程，失敗回傳-1(無子行程)，回傳0引數3為WONHANG，且子行程正在運行；
*/

5、案例

#include<iostream>
#include<fcntl.h>
#include<unistd.h>
#include<sys/types.h>
#include<sys/wait.h>
#include<stdlib.h>

int main(){
    pid_t pid, wpid;
    int status;
    //for(int i=0; i<5; i++)
    pid = fork();

    if(pid == 0){
        // 子行程, getppid獲取父行程ID
        std::cout << "我是子行程，父行程為：" << getppid() << std::endl;
        //sleep(20);
        exit(1);
    }else if(pid == -1){
        // 失敗
        std::cout << "error" << std::endl;
    }else{
        wpid = wait(&status);
        // 例外退出
        if(WIFSIGNALED(status) != 0){
            std::cout << "子行程的例外退出狀態：" << WTERMSIG(status) << std::endl;
        }
        // 正常退出
        if(WIFEXITED(status)){
            std::cout << "子行程的正常退出狀態：" << WEXITSTATUS(status) << std::endl;
        }
        while(1){
            std::cout << "父行程ID：" << getpid() << "子行程為L: "<< pid << std::endl;
            sleep(1);
        }
    }
    return 0;
}

五、IPC方法

Linux下行程是相互獨立的，不能相互訪問，若要交換資料則需要通過內核，在內核開辟一塊緩沖區，將行程1把資料從用戶空間拷到內核緩沖區，行程2再從內核緩沖區把資料讀走，該機制為IPC行程間通信，

常用的通信方式：

• 管道 - 最簡單；
• 信號 - 開銷最小；
• 共享映射區 - 無血緣關系；
• 本地套接字 - 最穩定，

1、管道

• 其本質是一個偽檔案（實為內核緩沖區4k）；
• 由倆個檔案描述符參考，一個讀端，一個寫端；
• 規定資料從管道的寫端流入管道，從讀端流出；

局限性：

• 資料自己讀不能自己寫；
• 資料被讀走，便不在管道中存在，不可反復讀取；
• 由于管道采用半雙工通信方式，因此，資料只能再一個方向上流動；
• 只能再有公共祖先的行程間使用管道；

常用通信方式：

• 單工通信：只能發生信號 - 遙控器；
• 半雙工通信：單向發生或接收 - 微信；
• 全雙工通信：雙向發生接收 - 通話；

1.1 pipe

創建一個管道；

int pipe(int pipefd[2]);

/*
* @param pipefd:
* 	pipefd[0]指的是管道的讀端
* 	pipefd[1]指到管道的寫入端
* return: 成功回傳0，失敗回傳-1
*/

1.2 案例

#include<stdlib.h>
#include<unistd.h>
#include<iostream>
#include<cstring>
/*
 *  1、創建子行程，管道
 *  2、將子行程設為讀、父行程設為寫
 *  3、通過管道實作行程間通信
 * */
int main(int argc, char *argv[]){
    pid_t pid;
    int fd[2];

    int ret = pipe(fd);
    if(ret == -1){
        std::cout << "pipe create error..." << std::endl;
        exit(1);
    }

    pid = fork();
    if(pid == -1){
        std::cout << "child process error..." << std::endl;
        exit(1);
    }else if(pid == 0){ // 子行程
        std::cout << "child process id: " << getpid() << std::endl;
        close(fd[1]); // 關閉寫操作
        char buf[1024];
        ret = read(fd[0], buf, 1024);
        if(ret == -1){
            std::cout << "file read error..." << std::endl;
            exit(1);
        }
        // 將讀到的資料輸出
        write(STDOUT_FILENO, buf, ret);
    }else{ // 父行程
        close(fd[0]); // 關閉讀操作
        std::string myStr = "test pipe\n";
        write(fd[1], myStr.c_str(), myStr.size());
    }

    return 0;
}

2、共享存盤映射

2.1存盤映射I/O

• 使一個磁盤檔案與存盤空間中的一個緩沖區相映射（相當于從緩沖區取資料），類似于，將資料存入緩沖區，則相應位元組就自動寫入檔案，即使用I/O地址操作；
• 首先應通知內核，將一個指定檔案映射到存盤區域，可通過mmap函式實作；

2.2 mmap

void *mmap(void *addr, size_t length, int prot, int flags,
                  int fd, off_t offset);

/*
* @param addr: 建立映射區的首地址，有Linux內核指定，使用時，傳入NULL即可；
* @param length: 指定映射的長度;
* @param prot：映射區權限；
* 	- PROT_NONE:
* 	- PROT_EXEC: 可能被執行；
* 	- PROT_READ: 讀取；
* 	- PROT_WRITE: 寫；
* 	- PROT_NONE: 無法訪問；
* @param flags: 標志位引數（用于設定更新物理區域、設定共享、創建匿名映射區）
* 	- MAP_SHARED：會將映射區所做的操作反映到物理設備上；
* 	- MAP_PRIVATE：映射區所做的修改不會反映到物理設備；
* @param fd：用來建設映射區的檔案描述符；
* @param offset：映射檔案的偏移（4k的整數倍）；
* return: 回傳一個指向映射區域的指標，失敗回傳MAP_FAILED;
*/

2.3 munmap

系統呼叫洗掉指定地址范圍的映射，并導致對在產生無效記憶體參考的范圍內的地址， 該區域也會自動取消映射行程終止，

int munmap(void *addr, size_t length);

/*
* @param addr: map的回傳值；
* return: 失敗回傳0；
*/

2.4 常見問題

• 映射區大小不能為0；
• 創建映射區的權限要 <= 檔案打開的權限，映射區的創建隱含著對檔案的讀操作；
• offset必須是4k的整數倍；
• 映射區的釋放與檔案關閉無關，只要映射建立成功，檔案即可關閉；
• munmap傳入的第一個引數一定是mmap回傳的地址；

2.5 案例

#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <sys/mman.h>
#include <iostream>
#include <unistd.h>
#include <stdlib.h>
#include <cstring>

/*
 * 1、打開檔案，并獲取檔案大小
 * 2、創建映射區
 * 3、
 * */
int main(int argc, char *argv[]){

    char *p = NULL;
    int fd = open("test.txt", O_CREAT|O_RDWR, 0644); // 打開/創建檔案
    if(fd < 0){
        std::cout << "open error..." << std::endl;
        exit(1);
    }

    // 拓展檔案大小
    int ret = ftruncate(fd, 4);
    if(ret == -1){
        std::cout << "ftruncate error..." << std::endl;
        exit(1);
    }
    // 創建映射區，注意c++中需要強轉
    p = (char *)mmap(NULL, 4, PROT_READ|PROT_WRITE, MAP_SHARED, fd, 0);
    if(p == MAP_FAILED){
        std::cout << "mmap error..." << std::endl;
        exit(1);
    }

    std::cout << "-----------------------" << std::endl;
    strcpy(p, "test\n");
    ret = munmap(p, 4);
    if(ret == -1){
        std::cout << "munmap error..." << std::endl;
        exit(1);
    }
    std::cout << "over............." << std::endl;
    close(fd);

    return 0;
}

2.6 mmap父子行程通信

有血緣關系的行程可通過mmap建立的映射區來完成資料通信，需要設定對應的flag：

• MAP_PRIVATE：（私有映射）父子行程各自獨占映射區；
• MAP_SHARED：（共享映射）父子行程共享映射區；

• 結論：
  • 打開的檔案；
  • mmap建立的映射區，需要用MAP_SHAPED

案例：

#include<iostream>
#include<stdlib.h>
#include<unistd.h>
#include<stdio.h>
#include<fcntl.h>
#include<sys/types.h>
#include<sys/stat.h>
#include<sys/wait.h>
#include<sys/mman.h>

int t_val = 1;

/*
*結論：
*    打開的檔案；
*    mmap建立的映射區，需要用`MAP_SHAPED`
*/
int main(int argc, char *argv[]){

    pid_t pid; // 存盤fork回傳的子行程ID

    int fd = open("temp.txt", O_RDWR|O_CREAT|O_TRUNC, 0644);
    if(fd < 0){
        perror("open error");
        exit(1);
    }
    /*
     *  洗掉臨時檔案目錄項，讓所有占用該檔案的行程都結束后被洗掉
     * */
    unlink("temp.txt");
    ftruncate(fd, 4);

    int *p = (int *)mmap(NULL, 4, PROT_READ|PROT_WRITE, MAP_SHARED, fd, 0);

    if(p == MAP_FAILED){
        perror("mmap error");
        exit(1);
    }

    close(fd); // 映射區建立好即可關閉

    pid = fork();
    if(pid == 0){
        // 子行程回傳
        *p = 1000;
        t_val = 200;
        std::cout << "child: " << getpid() << "*p: " << *p << "t_val: " << t_val << std::endl;
    }else if(pid < 0){
        perror("fork error");
        exit(1);
    }else{
        sleep(1);
        std::cout << "parent: " << getppid() << "  child: " << pid <<  "  *p: " << *p << "  t_val: " << t_val << std::endl;
        wait(NULL);

        int ret = munmap(p, 4);
        if(ret == -1){
            perror("munmap error");
            exit(1);
        }
    }
    std::cout << "---------------" << std::endl;
    return 0;
}

2.7 匿名映射

無需依賴一個檔案即可創建映射區，且需要標志位來flag來指定；

• flag只需或上：MAP_ANONYMOUS/MAP_ANON；
• 檔案描述符使用-1代替；
• 是linux系統特有的；

類UNIX系統中

• 需要借助 fd = open("/dev/zero", O_RDWR)
• 該檔案無大小；

2.8 mmap無血緣關系行程間通信

寫檔案

#include<iostream>
#include<fcntl.h>
#include<unistd.h>
#include<stdlib.h>
#include<sys/stat.h>
#include<sys/types.h>
#include<sys/mman.h>
#include<cstring>
#include<stdio.h>


/*@ 學生結構體 */
typedef struct STU{
    int id;
    char name[10];
    char sex;
}stu;

/* 寫檔案
 *
 * */
int main(int argc, char *argv[]){

    STU student = {10, "xiaoming", 'm'};
    char *mm;

    if(argc < 2){
        std::cout << "./a.out file_shared" << std::endl;
        exit(-1);
    }
    // 打開檔案
    int fd = open(argv[1], O_RDWR|O_CREAT, 0644);
    ftruncate(fd, sizeof(student));

    // 建立映射區
    mm = (char *)mmap(NULL, sizeof(student), PROT_READ|PROT_WRITE, MAP_SHARED, fd, 0);
    if(mm == MAP_FAILED){
        perror("mmap error");
        exit(-1);
    }

    close(fd);

    while(1){
        memcpy(mm, &student, sizeof(student));
        student.id++;
        std::cout << "write..." << std::endl;
        sleep(1);
    }

    munmap(mm, sizeof(student));
    return 0;
}

讀檔案

#include<iostream>
#include<sys/stat.h>
#include<fcntl.h>
#include<unistd.h>
#include<stdlib.h>
#include<sys/mman.h>
#include<cstring>
#include<sys/mman.h>
#include<stdio.h>
/*@ 學生結構體  */
typedef struct stu{
    int id;
    char name[10];
    char sex;
}STU;


/* 讀檔案
 *
 * */
int main(int argc, char *argv[]){

    STU student;
    STU *st;

    if(argc < 2){
        std::cout << "a.out file_sharead\n" << std::endl;
        exit(-1);
    }

    // 只讀模式，打開檔案
    int fd = open(argv[1], O_RDONLY);
    if(fd == -1){
        perror("open error");
        exit(-1);
    }

    // 建立映射，建立通信
    st = (STU *)mmap(NULL, sizeof(student), PROT_READ, MAP_SHARED, fd, 0);
    if(st == MAP_FAILED){
        perror("mmap error");
        exit(-1);
    }
    close(fd);

    // 列印資料
    while(1){
        std::cout << "id: " << st->id << "name: " << st->name << "性別: " << st->sex << std::endl;
        sleep(2);
    }
    // 終止映射
    munmap(st, sizeof(student));

    return 0;
}
