前言

之前在團隊中分享了qiankun微服務的單鏡像的部署方案，詳細決議了單鏡像部署的好處，但由于單鏡像部署在構建時比較復雜，如果在上線時人工地去構建鏡像，將是一個非常復雜，且容易出錯的事情，所以本篇文章會介紹一種使用GitLab CI/CD來構建一個微服務單鏡像的流水線，并應用于生產, 我稱之為 aio 方案 all in one ，五個應用構建到一個docker鏡像中，
?

方案探索

部署檔案目錄

之前分享的單鏡像部署是在根目錄創建一個child，將子應用的編譯的靜態資源都存放其中，目錄大致是這樣的

└── daas-web/                 # 根檔案夾
    |
    ├── child/                # 存放所有微應用的檔案夾
    |   ├── app1/             # 存放微應用 app1 的檔案夾
    |   ├── app2/             # 存放微應用 app2 的檔案夾
    |   ├── app3/             # 存放微應用 app3 的檔案夾
    |   ├── app4/             # 存放微應用 app4 的檔案夾
    ├── index.html            # mainApp的index.html
    ├── css/                  # 主應用mainApp的css檔案夾
    ├── js/                   # 主應用mainApp的js檔案夾
    ├── Dockerfile            # 鏡像構建Dockerfile檔案
    ├── default.conf          # nginx組態檔

但為了兼容現有的多鏡像部署方案，并將改動降到最小，所以直接將子應用的構建目錄放到根目錄，于是目錄就變成了這樣

└── daas-web/                 # 根檔案夾
    |
    ├── app1/                 # 存放微應用 app1 的檔案夾
    ├── app2/                 # 存放微應用 app2 的檔案夾
    ├── app3/                 # 存放微應用 app3 的檔案夾
    ├── app4/                 # 存放微應用 app4 的檔案夾
    ├── index.html            # mainApp的index.html
    ├── css/                  # 主應用mainApp的css檔案夾
    ├── js/                   # 主應用mainApp的js檔案夾
    ├── Dockerfile            # 鏡像構建Dockerfile檔案
    ├── default.conf          # nginx組態檔

這種檔案組織結構不用修改原有專案的 publicPath
有關這兩種的檔案組織方式可以查看一下qiankun的部署檔案
?

GitLab CI/CD方案

基本思路是這樣的
在主應用（基座）創建tag來觸發流水線
首先進行流水線的初始化作業，清慷訓創建存放制品的目錄
接著觸發自身和其他應用的相同tag的流水線，并行執行多條跨專案流水線
然后將每個應用編譯出來的制品dist目錄都存放到制品目錄
最后在制品目錄中構建鏡像，最后推送到harbor
?

拆分來講：
在構建aio鏡像時，首先需要在其他子應用創建一個相同的tag，最后在主應用創建一個相同名稱的tag，
這里的順序不能錯，因為創建了主應用就會觸發流水線，如果其他子應用沒有相同的tag則會報錯，先創建子應用tag，再創建主應用tag，并且tag名稱必須保持一致，最終的鏡像版本會從tag中決議出來，

由于目前已經有幾個子應用使用了gitlab ci/cd來發布研發和集成環境，之前的流水線觸發條件是

workflow:
  rules:
    - if: $CI_COMMIT_BRANCH == 'develop'

這種寫法已經不滿足現有要求，因為在aio方案中主應用的流水線是由tag觸發，子應用的流水線是有主應用來觸發的，
于是拆分出二個配置模版，模版中會配置job所用的runner，觸發條件，
一個（.release_aio_config）用于aio方案，
一個（.develop_config）用于研發集成環境的發布，
在job中可以使用關鍵詞extends 來繼承模版，使用此方法在job中也可以覆寫模版的配置，

由于在aio的流水線中，存在制品依賴的關系，在構建docker鏡像的job中，需要獲取到所有應用的制品，gitlab ci/cd提供了need關鍵詞來是實作制品依賴–跨專案流水線中的制品，在一個job中，可以配置依賴當前流水線中的那些制品，其原理是通過web api來下載制品到當前的作業目錄，順便提下，制品都是上傳到gitlab，在嘗試了幾次后，我發現這是一個付費版本的功能，😄😄，，，，俗話說，上帝給你關了一扇窗，必定會給你打開一扇門，于是我思考片刻，決定從物理層面“暴力突破”付費的限制，該方案就是 基于shell執行器，將各個應用的制品存放在本地，
具體做法是在服務器本地安裝gitlab-runner的rpm或deb包，然后注冊一個shell執行器的runner，使用該runner編譯前端專案，并將各個應用的制品按照規定的目錄結構存放到一個固定的“制品匯總目錄”，
?

直接在服務器本地進行構建的，作業目錄，檔案都存放在本地，所以想把使用容器構建，速度更快，
唯一的缺點是依賴本地的環境（如nodejs，git），遷移麻煩，

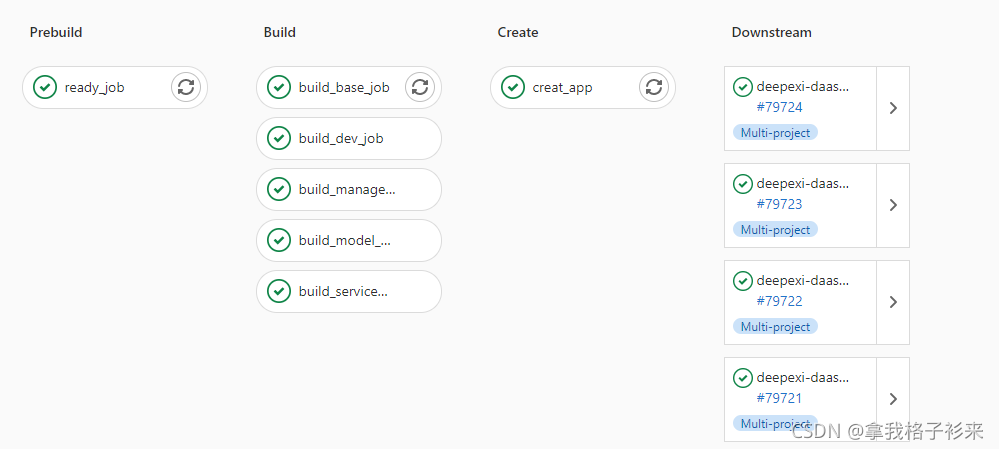

最終的流水線概覽圖是這樣的
在這里插入圖片描述
?

由于每個子應用都是一個專案，所以這里的流水線必須要使用跨專案流水線，這種需求在gitlab ci/cd有多種方式實作，使用api，或者使用 trigge 關鍵詞，這里使用的是 trigge 來觸發其他專案的，
有關trigger 關鍵詞的使用可以查看該鏈接
以下是一個job示例

build_other_job:
  stage: build
  variables:
    UPSTREAM_BUILD_TAG: $CI_COMMIT_TAG
  trigger:
    project: a/b/main-app
    branch: $CI_COMMIT_TAG
    strategy: depend

該job會觸發專案a/b/main-app 的流水線，branch限定了觸發的分支，strategy限定了必須等待跨專案流水線完成后，再執行下一階段，不加strategy限定，默認是創建了跨專案流水線就執行下一階段，這里使用variables向跨專案流水線傳遞了一個變數，以備后用，

流水線撰寫

下面開始流水線的撰寫

首先定義流水線的階段，變數與快取，

目錄 /home/gitlab-runner/web 用于存放所有應用編譯出的制品

stages:
  - prebuild
  - build
  - build_docker
  - track

variables:
  # 所有制品應該存放的目錄
  ALL_ARTIFACTS_PATH: '/home/gitlab-runner/web'

default:
  cache:
    key: $CI_PROJECT_NAME
    paths:
      - node_modules

定義二個模板，一個是aio模板，一個是觸發其他專案流水線的模板,使用模板可以幫我節省很多代碼，將公共部分提取出來,統一管理，這里的runner 的tag使用 shell-dass 只在創建了tag時觸發，
?

定義模板

# 默認配置模板
.release_aio_config:
  tags:
    - shell-dass
  only:
    - tags

.build_other_config:
  stage: build
  variables:
    UPSTREAM_BUILD_TAG: $CI_COMMIT_TAG
  trigger:
    project: a/b/c
    branch: $CI_COMMIT_TAG
    strategy: depend
  only:
    - tags

可以在跨專案的流水線中傳遞引數 UPSTREAM_BUILD_TAG，

預編譯作業，與主應用的編譯作業

ready_job:
  extends: .release_aio_config
  stage: prebuild
  script:
    # 清空用于存放制品的目錄
    - rm -rf $ALL_ARTIFACTS_PATH
    - mkdir -p $ALL_ARTIFACTS_PATH

build_base_job:
  extends: .release_aio_config
  stage: build
  script:
    - yarn
    - yarn build
    - cp -rf dist/* $ALL_ARTIFACTS_PATH

預編譯清空存放制品的目錄，主應用編譯完成后直接將dist下的所有檔案拷貝到 ALL_ARTIFACTS_PATH 目錄，二個作業都繼承 .release_aio_config 模板，都是用 shell-dass 這個 runner，并且都是在創建tag時觸發
?

編譯子應用的作業

build_model_job:
  extends: .build_other_config
  trigger:
    project: a/b/c

build_service_job:
  extends: .build_other_config
  trigger:
    project: a/b/d

build_management_job:
  extends: .build_other_config
  trigger:
    project: a/b/e

build_dev_job:
  extends: .build_other_config
  trigger:
    project: a/b/f

編譯自定義的作業都繼承.build_other_config 模板，只需要覆寫專案地址即可，
?

構建docker鏡像，推送到harbor，并使用釘釘通知將構建出的鏡像推送給釘釘群，

creat_app:
  extends: .release_aio_config
  stage: build_docker
  script:
    - echo 'creat_app'
    - cp -rf Dockerfile-AIO nginx-config.conf $ALL_ARTIFACTS_PATH
    - cd $ALL_ARTIFACTS_PATH
    - ls -l
    - docker build -f Dockerfile-AIO -t web-aio:$CI_COMMIT_TAG .
    - docker tag web-aio:$CI_COMMIT_TAG $PUSH_IMAGE_PATH:$CI_COMMIT_TAG
    - docker login -u $HARBOR_USERNAME -p $HARBOR_PWD $HARBOR_SERVER
    - docker push $PUSH_IMAGE_PATH:$CI_COMMIT_TAG
    - docker rmi $PUSH_IMAGE_PATH:$CI_COMMIT_TAG
    - echo '構建aio鏡像成功 鏡像地址 $PUSH_IMAGE_PATH:$VERSION '
  after_script:
    - echo '$PUSH_IMAGE_PATH:$VERSION'
    - 'curl -H ''Content-type: application/json'' -d ''{"msgtype":"text", "text": {"content":"$PUSH_IMAGE_PATH:$VERSION"}}'' $DING_WEBHOOK'
  when: on_success

到了這一步，所有的子應用構建物都已放到了 ALL_ARTIFACTS_PATH 中，只需要進入該目錄構建docker鏡像即可，
這些需要注意一下，鏡像的 Dockerfile 與 nginx 組態檔可能要使用新建的，構建完成后，改成對應的版本號，推送到harbor中，harbor相關變數以及鏡像相關變數是定義在專案的 CI/CD變數中，

最后再撰寫一個處理流水線失敗的job，,當流水線報錯時，及時使用釘釘通知告知用戶處理，這里注意
when: on_failure 當做之前的job有報錯的，才會執行該job，

track_fail:
  extends: .release_aio_config
  stage: track
  variables:
    CONTENT: '@$GITLAB_USER_NAME構建aio鏡像錯誤$CI_PIPELINE_URL'
    DING_WEBHOOK: 'https://oapi.dingtalk.com/robot/send?access_token=$DING_ACCESS_TOKEN'
  script:
    - echo $CONTENT
    - 'curl -H ''Content-type: application/json'' -d ''{"msgtype":"text", "text": {"content":"部署 $CONTENT"}}'' $DING_WEBHOOK'
  when: on_failure

遇到的問題

安裝gitlab-runner后，需要將用戶gitlab-runner 加入到docker用戶組中，

sudo usermod -aG docker gitlab-runner

git報錯

fatal: git fetch-pack: expected shallow list
fatal: The remote end hung up unexpectedly

![image.png](https://img-blog.csdnimg.cn/img_convert/09d8917be92db30b9259d2631e19845d.png#clientId=ub2a73473-83bc-4&from=paste&height=430&id=ue419c90e&margin=[object Object]&name=image.png&originHeight=430&originWidth=1188&originalType=binary&ratio=1&size=38458&status=done&style=none&taskId=uc077435e-31d5-46e3-a884-f551b1a6ab6&width=1188)
升級git版本即可解決，升級到 2.13

限定跨專案流水線

使用strategy: depend 來等待其他專案流水線運行完成，
使用branch 來限定觸發子專案的那個分支流水線，
?

nginx 配置

原有的nginx配置無法使用，需要修改，aio方案的nginx配置為，

server {
    listen       80;
    listen  [::]:80;
    server_name  localhost;

    gzip on;
    gzip_buffers 32 4K;
    gzip_comp_level 6;
    gzip_min_length 100;
    gzip_types application/javascript text/css text/xml;
    gzip_disable "MSIE [1-6]\.";
    gzip_vary on;

    location / {
        root   /usr/share/nginx/html;
        index  index.html index.htm;
        try_files $uri $uri/ /index.html;
    }

    error_page   500 502 503 504 404  /index.html;
    location = /index.html {
        root   /usr/share/nginx/html;
    }

}

特別注意 404 轉發到index.html 這條規則，

tag轉為版本號的處理

將tag中的 tags/tag_ 洗掉掉如tag為 tags/tag_v2.7.x.20210908 ，鏡像版本為 v2.7.x.20210908

${tags/tags\/tag_/}

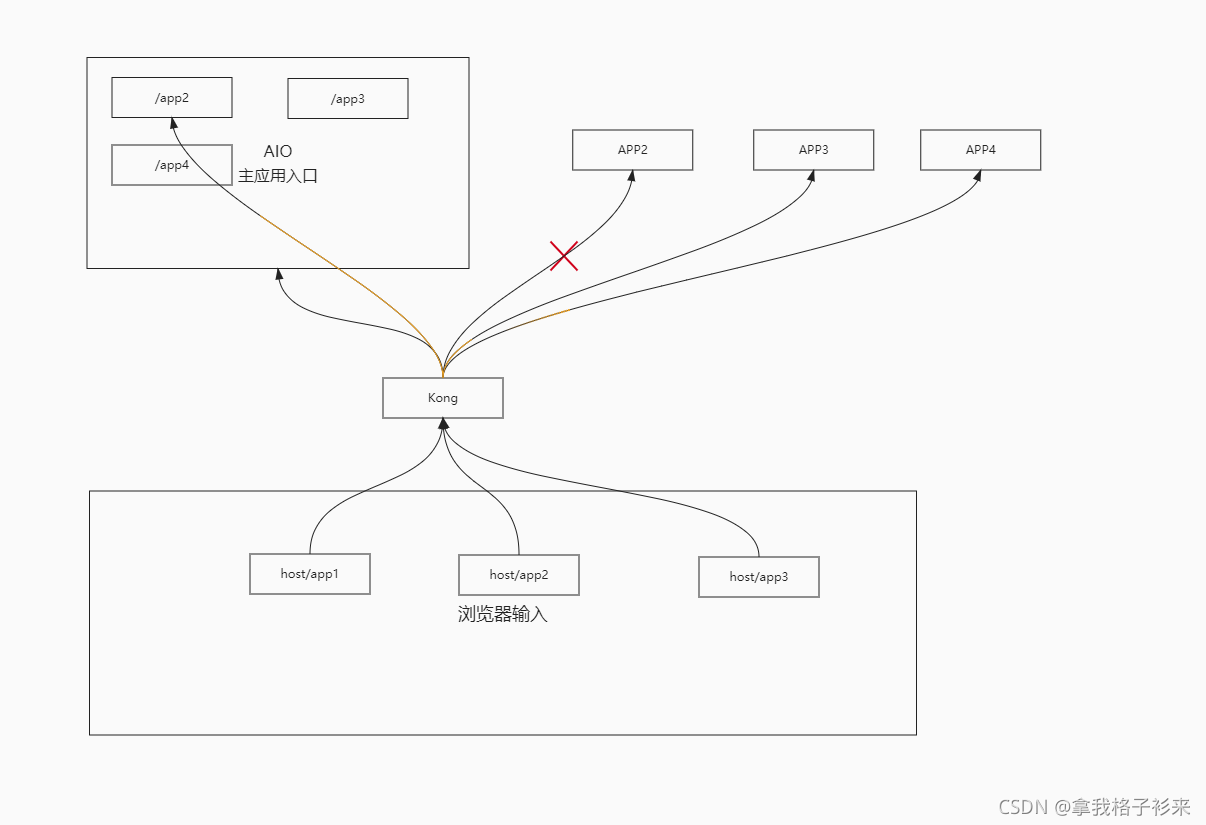

部署完成后的網路拓撲圖

在這里插入圖片描述

http://topology.le5le.com/preview/?id=6143f2278672cb00018b9ff4&r=1

結語

吾山拔地三千尺，凌空聳翠一萬年
?
