高校的監控、有線、無線網路業務如何跑起來？

簡單概述

專案簡單復盤，簡單總結一下必要的知識，這是本人的之前做的專案，

業務規劃如下表所示：

vlan描述網段網關登錄方式用戶名密碼備注
1監控10.40.0.0/2310.40.1.254/23
20無線10.20.61.0/2410.20.61.254/24
30有線10.30.61.0/2410.30.61.254/24
40管理10.7.90.0/24telnetadmin1008611
50AP192.168.60.0/24192.168.60.254/24
60預留

不同的業務劃分不同的VLAN，因為網關不一樣，

有線接入交換機，后期有其他業務需求，所以接傻瓜式交換機也能正常上網（傻瓜式交換機不需要配置，能實作即插即用；可在核心交換機上配置DHCP服務器，實作自動下發IP地址，下聯口配置ACCSESS埠模式，上行口配置TRUNK的埠模式）

監控的接入交換機，需要是POE交換機，因為POE能提供電，開啟POE功能，配置好上下聯介面即可，這配置比較簡單，直接使用默認VLAN 1就行，后期如果需要再添加攝像頭的話，介面插在監控交換機上的下聯口即可，

無線的AP需要正常上線，用戶連接到的WIFI能正常上網，需要給SSID設備密碼，并要有一定的安全系數，配置AC本地轉發模式，因為配置本地轉發模式之后資料轉發的時候不需要走AC，用戶數量很多的話，也推薦使用本地轉發模式，這樣也起到了減輕AC的負擔效果，

GW到核心可以配置介面或者是配置單臂路由，

高校的網路業務，全部跑起來，

框架拓撲

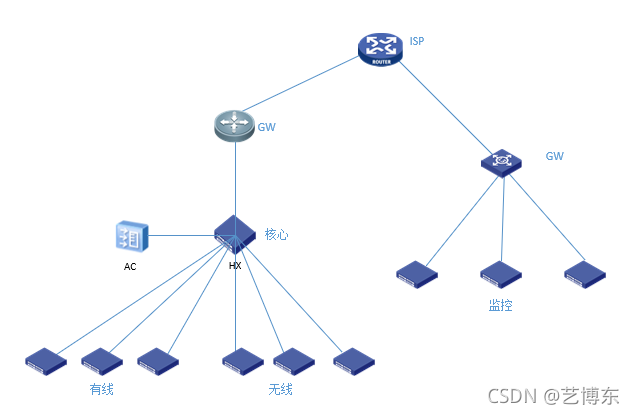

只簡單體現部分網路業務與部分設備
在這里插入圖片描述

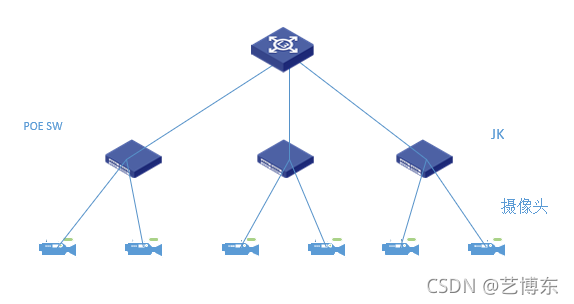

監控部分
在這里插入圖片描述

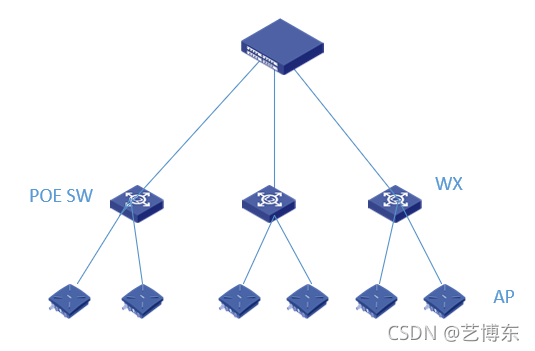

無線部分
在這里插入圖片描述

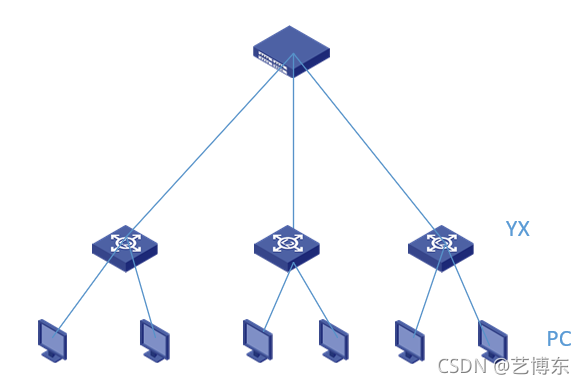

有線部分
在這里插入圖片描述

基本配置

只簡單描述部分網路業務的設備配置

核心

sysname HX
#
 telnet server enable
#
......
#
 dhcp enable
 dhcp server forbidden-ip 172.30.61.253 172.30.61.254
#
.......
#
vlan 1
#
vlan 10
#
vlan 20
#
vlan30
 description guanli
#
vlan 40
#
dhcp server ip-pool user-1
 gateway-list 10.20.61.254
 network 10.20.61.0 mask 255.255.255.0
 dns-list 114.114.114.114
#
dhcp server ip-pool yx
 gateway-list 10.30.61.254
 network 10.30.61.0 mask 255.255.255.0
 dns-list 114.114.114.114
#
interface Vlan-interface1
 description jiankong
 ip address 10.40.1.254 255.255.254.0
#
interface Vlan-interface10
 description wuxian
 ip address 10.20.61.252 255.255.255.0
#
interface Vlan-interface20
 description wangluo
 ip address 10.30.61.253 255.255.255.0
#
interface Vlan-interface30
 description guanli
 ip address 10.7.90.50 255.255.255.0
#
interface Vlan-interface40
 ip address 192.168.60.253 255.255.255.0
#
interface GigabitEthernet1/0/1
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 2 to 4094
#
interface GigabitEthernet1/0/2
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 2 to 4094
#
interface GigabitEthernet1/0/3
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 2 to 4094
#
interface GigabitEthernet1/0/4
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 2 to 4094
#
interface GigabitEthernet1/0/5
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 2 to 4094
#
interface GigabitEthernet1/0/6
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 2 to 4094
#
......
#
interface Ten-GigabitEthernet1/0/50
 port link-type trunk
 port trunk permit vlan all
#
interface Ten-GigabitEthernet1/0/51
 port link-type trunk
 port trunk permit vlan all
#
interface Ten-GigabitEthernet1/0/52
 port link-type trunk
 port trunk permit vlan all
#
......
#
line vty 0 4
 authentication-mode scheme
 user-role level-15
 user-role network-operator
 set authentication password hash $h$6$r7o4J69wjD75yJp+$PmI5fGsZgevnjzyD4eNbTkArqyidaUk1lytB0up5HNjjE+Xw2SPQj0v54rdvPXUcQFuAYA9iigrGe1Gr00Of0w==
#
.....
#
local-user admin class manage
 password hash $h$6$g9622q3nQgTUANrR$fKvMW5PujY4IYfsJm9IRRExXViubtxsSAclR/5yChOtbfcXrWeCP7yuygu7WdPB+IKHlqg2eCBRlYBzUlwywfQ==
 service-type telnet
 authorization-attribute user-role level-15
 authorization-attribute user-role network-operator
......

無線控制器

 sysname AC
#
 telnet server enable
#
 dhcp enable
#
vlan 1
#
vlan 10
#
vlan 30
 description guanli
#
vlan 40
 name AP-GuanLi
#
dhcp server ip-pool ap
 gateway-list 192.168.60.254
 network 192.168.60.0 mask 255.255.255.0
#
wlan service-template 1
 ssid LXXX-1
 client forwarding-location ap
 akm mode psk
 preshared-key pass-phrase cipher 1008611
 cipher-suite ccmp
 security-ie rsn
 security-ie wpa
 service-template enable
#
interface Vlan-interface1
 ip address 192.168.0.100 255.255.255.0
#
 interface Vlan-interface30
  ip address 10.7.90.254 255.255.255.0
#
 interface Vlan-interface40
  ip address 192.168.60.40 255.255.255.0
#
interface GigabitEthernet1/0/1
 port link-mode bridge
 description To-hx
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 30 40
#
 ip route-static 0.0.0.0 0 10.7.90.50
#
.....
#
local-user admin class manage
 password hash $h$6$Q8fCpjF7Q/Dx2e15$mnHpb4R9v3+rOsyOkEFk5kmCsGGOo/RZ13tDbRAAfNBbD689sl3Y5ycseJ53gUcKrA1oNob1YU53Dg/VSCfUBA==
 service-type telnet http https
 authorization-attribute user-role network-admin
#
app-group xxxx-xxxx-xxxx
 description "User-defined application group"
#
......
#
 wlan auto-ap enable
 wlan auto-persistent enable
#
wlan ap-group bel
 vlan 1
 ap-model WA6320-C
  map-configuration flash:/apconfig.txt
  radio 1
   radio enable
   service-template 1 vlan 10
  radio 2
   radio enable
   service-template 1 vlan 10
  gigabitethernet 1
#
........
#
wlan ap-group default-group
 vlan 1
 ap-model WA6320-C
  map-configuration flash:/apconfig.txt
  radio 1
   radio enable
   service-template 1 vlan 10
  radio 2
   radio enable
   service-template 1 vlan 10
  gigabitethernet 1
#
wlan ap 0c3a-fa3e-f940 model WA6320-C
 serial-id 219801A2BS820BE004WL
 vlan 1
 radio 1
 radio 2
 gigabitethernet 1
#
......

監控

 sysname JK
#
 telnet server enable
#
......
#
vlan 1
 description jiankong
#
vlan 30
 description guanli
#
interface Vlan-interface30
 ip address 10.7.90.30 255.255.255.0
#
interface GigabitEthernet1/0/1
 stp edged-port
 poe enable
#
interface GigabitEthernet1/0/2
 stp edged-port
 poe enable
#
interface GigabitEthernet1/0/3
 stp edged-port
 poe enable
#
interface GigabitEthernet1/0/4
 stp edged-port
 poe enable
#
interface GigabitEthernet1/0/5
 stp edged-port
 poe enable
#
interface GigabitEthernet1/0/6
 stp edged-port
 poe enable
#
......
#
interface GigabitEthernet1/0/23
 port link-type trunk
 port trunk permit vlan all
 poe enable
#
interface GigabitEthernet1/0/24
 port link-type trunk
 port trunk permit vlan all
 poe enable
#
 ip route-static 0.0.0.0 0 10.7.90.50
#
.....

無線

sysname WX
#
 telnet server enable
#
......
#
 dhcp enable
#
.......
#
vlan 10
 description wuxian
#
vlan 30
 description guanli
#
vlan 40
 description glap
#
interface Vlan-interface30
 ip address 10.7.90.20 255.255.255.0
#
interface GigabitEthernet1/0/1
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 2 to 4094
 port trunk pvid vlan 40
 stp edged-port
 poe enable
#
interface GigabitEthernet1/0/2
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 2 to 4094
 port trunk pvid vlan 40
 stp edged-port
 poe enable
#
interface GigabitEthernet1/0/3
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 2 to 4094
 port trunk pvid vlan 40
 stp edged-port
 poe enable
#
interface GigabitEthernet1/0/4
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 2 to 4094
 port trunk pvid vlan 40
 stp edged-port
 poe enable
#
interface GigabitEthernet1/0/5
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 2 to 4094
 port trunk pvid vlan 40
 stp edged-port
 poe enable
#
interface GigabitEthernet1/0/6
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 2 to 4094
 port trunk pvid vlan 40
 stp edged-port
 poe enable
#
......
#
interface GigabitEthernet1/0/23
 port link-type trunk
 port trunk permit vlan all
 poe enable
#
interface GigabitEthernet1/0/24
 port link-type trunk
 port trunk permit vlan all
 poe enable
#
 ip route-static 0.0.0.0 0 10.7.90.50
#
.....
#
line vty 0 4
 user-role level-15
 user-role network-operator
 set authentication password hash $h$6$mWM7Az3+Vq9JSIGe$ss1G+9qS8fC4es+om5Sqb7ipr04vyLqujhaDDVjFjWibcGaf8pq0YWFeN9wYd6rTp2Sj8FiHvFAQT96qltRU1g==
#
.....
#
local-user admin class manage
 password hash $h$6$U+Eu6tFUnQ6QOFtI$/3oqehm3MSABANUbVKKYyxUdoObrIZoc4UCvTJ/ot8WJVkcWv3TLEuJVEISovzT1A09ZhHBMK9AWkELThVlUJg==
 service-type telnet http https terminal
 authorization-attribute user-role network-admin
 authorization-attribute user-role network-operator
#
......

有線

sysname YX
#
vlan 20
 description wangluo
#
vlan 30
 description guanli
#
......
#
local-user admin
 password cipher 1008611
 authorization-attribute level 3
 service-type telnet
#
interface NULL0
#
interface Vlan-interface30
 ip address 10.7.90.10 255.255.255.0
#
interface GigabitEthernet1/0/1
 port access vlan 30
#
interface GigabitEthernet1/0/2
 port access vlan 30
#
interface GigabitEthernet1/0/3
 port access vlan 30
#
interface GigabitEthernet1/0/4
 port access vlan 30
#
interface GigabitEthernet1/0/5
 port access vlan 30
#
interface GigabitEthernet1/0/6
 port access vlan 30
#
......
#
interface GigabitEthernet1/0/23
 port link-type trunk
 port trunk permit vlan all
#
interface GigabitEthernet1/0/24
 port link-type trunk
 port trunk permit vlan all
#
 ip route-static 0.0.0.0 0 10.7.90.50
#
......
#
 dhcp enable
#
......
#
user-interface aux 0
user-interface vty 0 4
 authentication-mode scheme
 user privilege level 3
 set authentication password cipher 1008611
user-interface vty 5 15
#
return

簡單測驗

1、監控

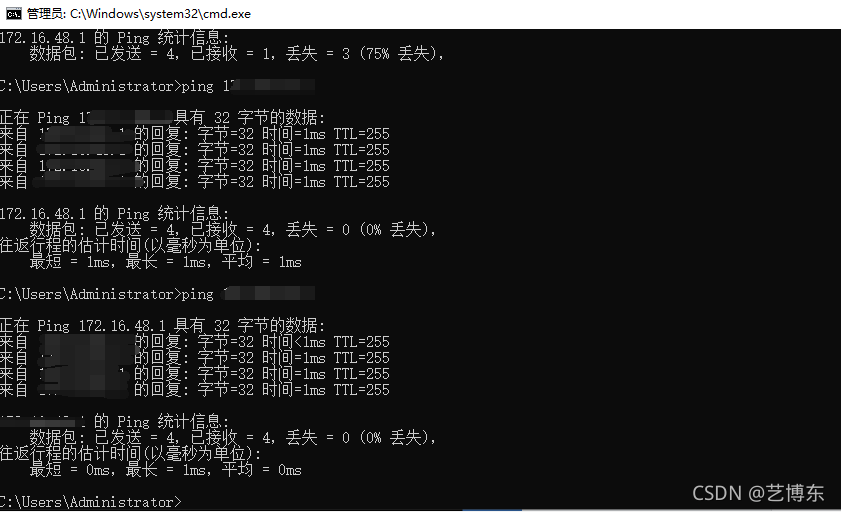

是否能PING通網關
在這里插入圖片描述

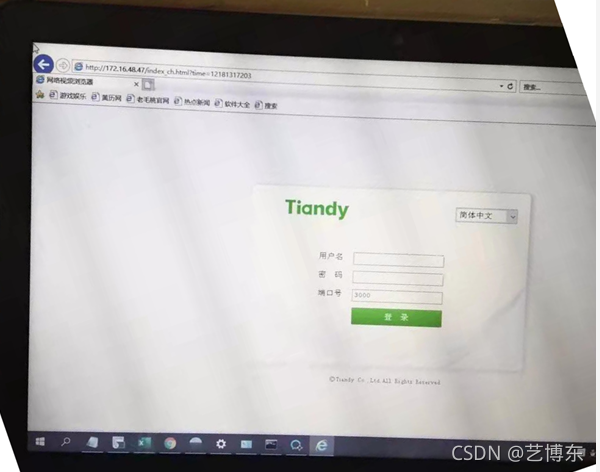

安裝一個插件（不需要有網路，用戶名：admin，密碼：1111)
在這里插入圖片描述

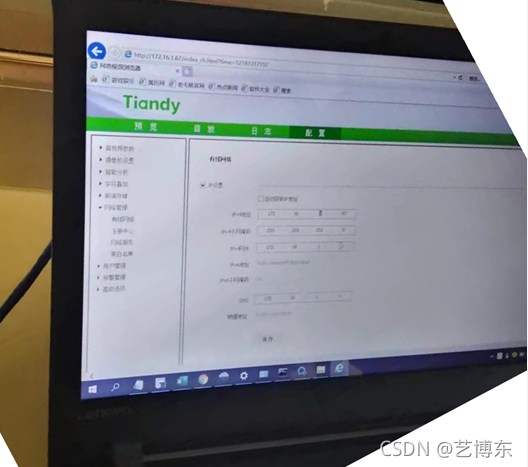

在攝像頭上配置一個和監控網關同網段的IP地址
在這里插入圖片描述

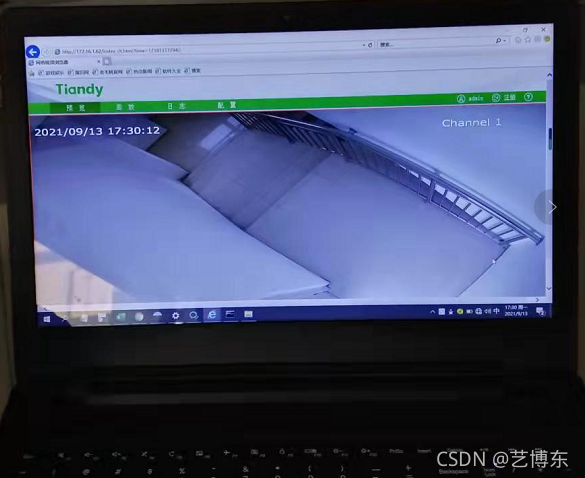

效果畫面
在這里插入圖片描述
2、無線

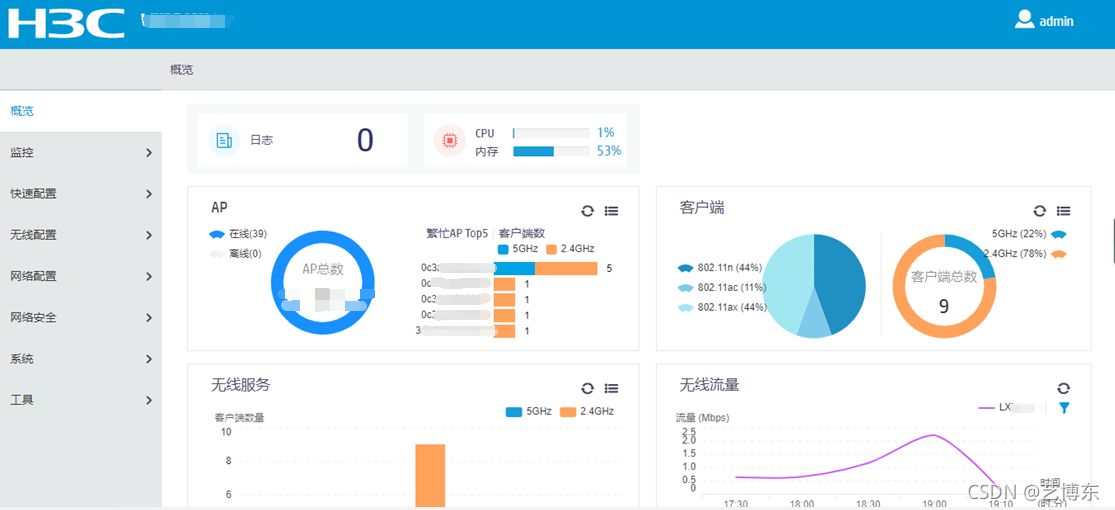

AP上線

在這里插入圖片描述
如果當天AP沒有全部上線的話，或者是只有幾個AP沒上線，之后等客戶把線插好之后，可考慮遠程操作，把剩下沒分組的AP給分組，因為AP沒上線的因素有很多，比如，網線差錯業務介面，網線沒插，或者是沒插好，甚至是網線制作有問題，（因為這是我踩過的坑兒）

3、有線

把PC接到接入交換機，PC能拿到IP地址，能正常上網

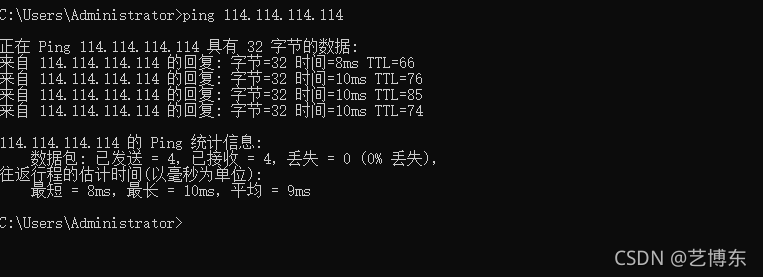

ping 114.114.114.114
在這里插入圖片描述

知識拓展：

批量PING測驗

@for /l %i in (1,1,255) do @ping -n 1 -w 40 192.168.110.%i & if errorlevel 1 (echo 192.168.110%i>>na.txt) else (echo 192.168.110.%i>>act.txt)

在這里插入圖片描述

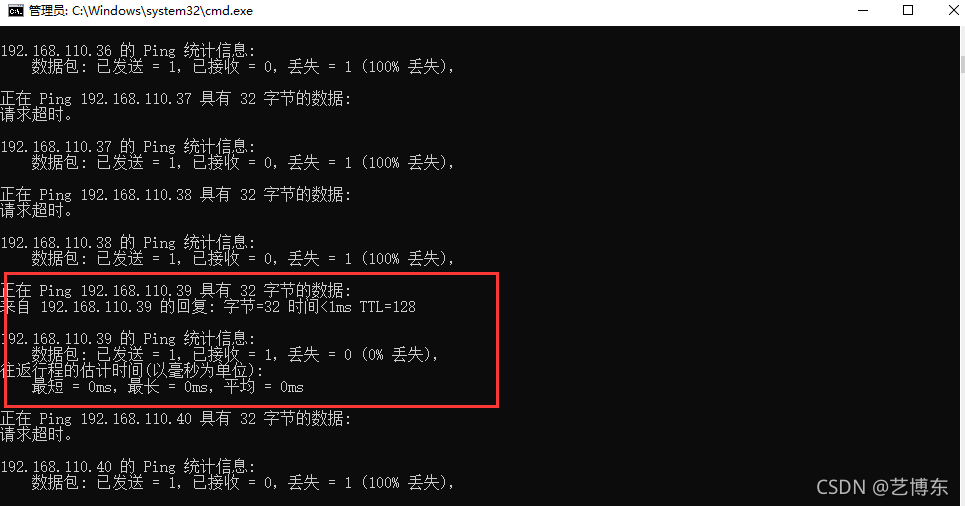

有192.168.110.39IP地址能通

在這里插入圖片描述
好了這期就到這里了，如果你喜歡這篇文章的話，請點贊評論分享收藏，如果你還能點擊關注，那真的是對我最大的鼓勵，謝謝大家，下期見！

轉載請註明出處，本文鏈接：https://www.uj5u.com/ruanti/301996.html

標籤：其他

上一篇：??庫函式詳解??來看看這些C語言必備庫函式你都會了嗎

下一篇：都中秋了還在苦苦加班排序？這篇文章讓你一次性搞定排序問題，手把手教你實作一個通用的排序函式

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 面試突擊第一季，第二季，第三季

    第一季必考 https://www.bilibili.com/video/BV1FE411y79Y?from=search&seid=15921726601957489746 第二季分布式 https://www.bilibili.com/video/BV13f4y127ee/?spm_id_fro ......

    uj5u.com 2020-09-10 05:35:24 more
  • 第三單元作業總結

    1.前言 這應該是本學期最后一次寫作業總結了吧。總體來說，對作業的節奏也差不多掌握了，作業做起來的效率也更高了。雖然和之前的作業一樣，作業中都要用到新的知識，但是相比之前，更加懂得了如何利用工具以及資料。雖然之間卡過殼，但總體而言，這幾次作業還算完成的比較好。 2.作業程序總結 相比前兩個單元，此單 ......

    uj5u.com 2020-09-10 05:35:41 more
  • 北航OO（2020）第四單元博客作業暨課程總結博客

    北航OO（2020）第四單元博客作業暨課程總結博客 本單元作業的架構設計 在本單元中，由于UML圖具有比較清晰的樹形結構，因此我對其中需要進行查詢操作的元素進行了包裝，在樹的父節點中存盤所有孩子的參考。考慮到性能問題，我采用了快取機制，一次查詢后盡可能快取已經遍歷過的資訊，以減少遍歷次數。 本單元我 ......

    uj5u.com 2020-09-10 05:35:48 more
  • BUAA_OO_第四單元

    一、UML決議器設計 ? 先看下題目：第四單元實作一個基于JDK 8帶有效性檢查的UML(Unified Modeling Language)類圖，順序圖，狀態圖分析器 MyUmlInteraction，實際上我們要建立一個有向圖模型，UML中的物件（元素）可能與同級元素連接，也可與低級元素相連形成 ......

    uj5u.com 2020-09-10 05:35:54 more
  • 6.1邏輯運算子

    邏輯運算子 1. && 短路與 運算式1 && 運算式2 01.運算式1為true并且運算式2也為true 整體回傳為true 02.運算式1為false，將不會執行運算式2 整體回傳為false 03.只要有一個運算式為false 整體回傳為false 2. || 短路或 運算式1 || 運算式2 ......

    uj5u.com 2020-09-10 05:35:56 more
  • BUAAOO 第四單元 & 課程總結

    1. 第四單元：StarUml檔案決議 本單元采用了圖模型決議UML。 UML檔案可以抽象為圖、子圖、邊的邏輯結構。 在實作中，圖的節點包括類、介面、屬性，子圖包括狀態圖、順序圖等。 采用了三次遍歷UML元素的方法建圖，第一遍遍歷建點，第二、三次遍歷設定屬性、連邊，實作圖物件的初始化。這里借鑒了一些 ......

    uj5u.com 2020-09-10 05:36:06 more
  • 談談我對C# 多型的理解

    面向物件三要素：封裝、繼承、多型。 封裝和繼承，這兩個比較好理解，但要理解多型的話，可就稍微有點難度了。今天，我們就來講講多型的理解。 我們應該經常會看到面試題目：請談談對多型的理解。 其實呢，多型非常簡單，就一句話：呼叫同一種方法產生了不同的結果。 具體實作方式有三種。 一、多載 多載很簡單。 p ......

    uj5u.com 2020-09-10 05:36:09 more
  • Python 資料驅動工具：DDT

    背景 python 的unittest 沒有自帶資料驅動功能。 所以如果使用unittest，同時又想使用資料驅動，那么就可以使用DDT來完成。 DDT是 “Data-Driven Tests”的縮寫。 資料：http://ddt.readthedocs.io/en/latest/ 使用方法 dd. ......

    uj5u.com 2020-09-10 05:36:13 more
  • Python里面的xlrd模塊詳解

    那我就一下面積個問題對xlrd模塊進行學習一下： 1.什么是xlrd模塊？ 2.為什么使用xlrd模塊？ 3.怎樣使用xlrd模塊？ 1.什么是xlrd模塊？ ?python操作excel主要用到xlrd和xlwt這兩個庫，即xlrd是讀excel，xlwt是寫excel的庫。 今天就先來說一下xl ......

    uj5u.com 2020-09-10 05:36:28 more
  • 當我們創建HashMap時，底層到底做了什么？

    jdk1.7中的底層實作程序（底層基于陣列+鏈表） 在我們new HashMap()時，底層創建了默認長度為16的一維陣列Entry[ ] table。當我們呼叫map.put(key1,value1)方法向HashMap里添加資料的時候： 首先，呼叫key1所在類的hashCode()計算key1 ......

    uj5u.com 2020-09-10 05:36:38 more
最新发布
  • 【中介者設計模式詳解】C/Java/JS/Go/Python/TS不同語言實作

    * 中介者模式是一種行為型設計模式，它可以用來減少類之間的直接依賴關系，
    * 將物件之間的通信封裝到一個中介者物件中，從而使得各個物件之間的關系更加松散。
    * 在中介者模式中，物件之間不再直接相互互動，而是通過中介者來中轉訊息。 ......

    uj5u.com 2023-04-20 08:20:47 more
  • 露天煤礦現場調研和交流案例分享

    他們集團的資訊化公司及研究院在一個礦區正在做智能礦山的統一平臺的 試點，專案投資大概1億，包括了礦山的各方面的內容，顯示得我們這次交流有點多余。他們2年前開始做智能礦山的規劃，有很多煤礦行業專家的加持，他們的描述是非常完美，但是去年底應該上線的平臺，現在還沒有看到影子。他們確實有很多場景需求，但是被... ......

    uj5u.com 2023-04-20 08:20:25 more
  • 《社區人員管理》實戰案例設計&個人案例分享

    設計是一個讓人夢想成真程序，開始編碼、測驗、除錯之前進行需求分析和架構設計，才能保證關鍵方面都做正確 ......

    uj5u.com 2023-04-20 08:20:17 more
  • 軟體架構生態化-多角色交付的探索實踐

    作為一個技術架構師，不僅僅要緊跟行業技術趨勢，還要結合研發團隊現狀及痛點，探索新的交付方案。在日常中，你是否遇到如下問題 “ 業務需求排期長研發是瓶頸；非研發角色感受不到研發技改提效的變化；引入ISV 團隊又擔心質量和安全，培訓周期長“等等，基于此我們探索了一種新的技術體系及交付方案來解決如上問題。 ......

    uj5u.com 2023-04-20 08:20:10 more
  • 【中介者設計模式詳解】C/Java/JS/Go/Python/TS不同語言實作

    * 中介者模式是一種行為型設計模式，它可以用來減少類之間的直接依賴關系，
    * 將物件之間的通信封裝到一個中介者物件中，從而使得各個物件之間的關系更加松散。
    * 在中介者模式中，物件之間不再直接相互互動，而是通過中介者來中轉訊息。 ......

    uj5u.com 2023-04-20 08:19:44 more
  • 露天煤礦現場調研和交流案例分享

    他們集團的資訊化公司及研究院在一個礦區正在做智能礦山的統一平臺的 試點，專案投資大概1億，包括了礦山的各方面的內容，顯示得我們這次交流有點多余。他們2年前開始做智能礦山的規劃，有很多煤礦行業專家的加持，他們的描述是非常完美，但是去年底應該上線的平臺，現在還沒有看到影子。他們確實有很多場景需求，但是被... ......

    uj5u.com 2023-04-20 08:19:07 more
  • 《社區人員管理》實戰案例設計&個人案例分享

    設計是一個讓人夢想成真程序，開始編碼、測驗、除錯之前進行需求分析和架構設計，才能保證關鍵方面都做正確 ......

    uj5u.com 2023-04-20 08:18:57 more
  • 軟體架構生態化-多角色交付的探索實踐

    作為一個技術架構師，不僅僅要緊跟行業技術趨勢，還要結合研發團隊現狀及痛點，探索新的交付方案。在日常中，你是否遇到如下問題 “ 業務需求排期長研發是瓶頸；非研發角色感受不到研發技改提效的變化；引入ISV 團隊又擔心質量和安全，培訓周期長“等等，基于此我們探索了一種新的技術體系及交付方案來解決如上問題。 ......

    uj5u.com 2023-04-20 08:18:49 more
  • 05單件模式

    #經典的單件模式 public class Singleton { private static Singleton uniqueInstance; //一個靜態變數持有Singleton類的唯一實體。 // 其他有用的實體變數寫在這里 //構造器宣告為私有，只有Singleton可以實體化這個類! ......

    uj5u.com 2023-04-19 08:42:51 more
  • 【架構與設計】常見微服務分層架構的區別和落地實踐

    軟體工程的方方面面都遵循一個最基本的道理：沒有銀彈，架構分層模型更是如此，每一種都有各自優缺點，所以請根據不同的業務場景，并遵循簡單、可演進這兩個重要的架構原則選擇合適的架構分層模型即可。 ......

    uj5u.com 2023-04-19 08:42:41 more

Copyright © 2010-2020 有解無憂
