1、問題背景
在某次電路設計時我需要實作這樣的功能：
assign out = (sel ==0) ? c +d : a+ b +d；
因為上述的運算元a/b/c/d都是64bit位寬資料，電路設計時存在串行的兩個64bit加法器，最終導致時序無法滿足需求（1GHz時鐘），經過分析后利用CSA解決了這個問題，
CSA（carry save adder）的原理是在多個資料相加時可以將進位保留下來，只做一次進位傳遞（具體的CSA細節不在此贅述），
2、存在問題的電路

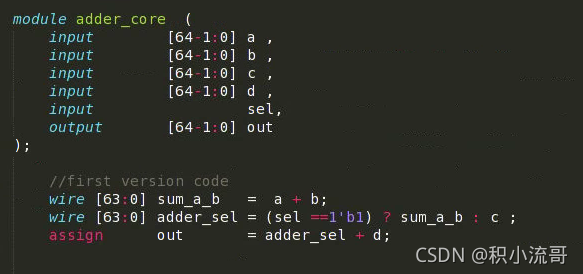

存在問題的RTL代碼如下：

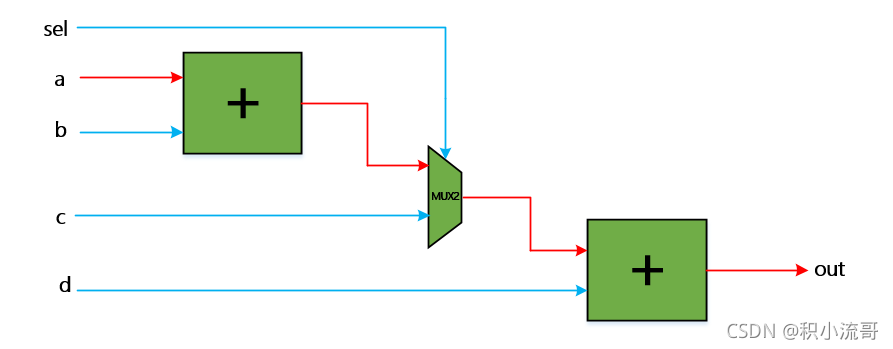

上述代碼對應的電路對應下面的圖，關鍵路徑用紅線畫了出來：
可以看到紅線穿過了2個64bit加法器，導致延遲過大（無法在1GHz下滿足建立保持時間要求），
3、利用CSA改進的電路

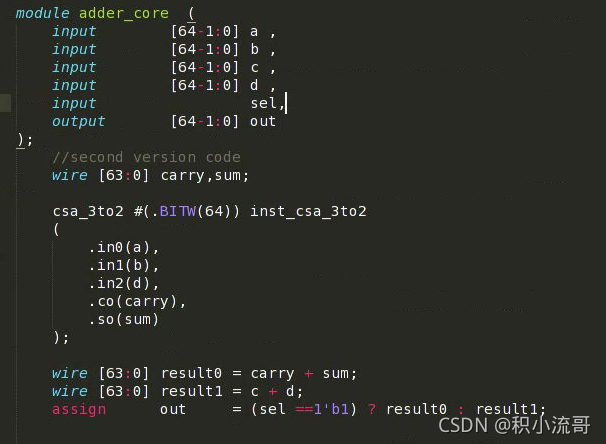

改進后的RTL代碼如下：

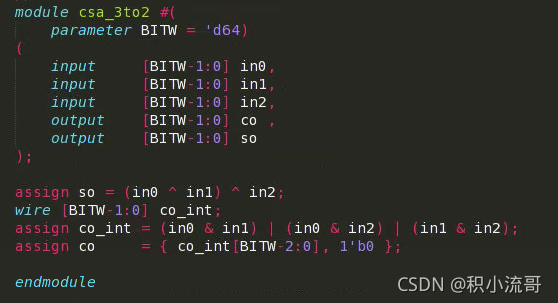

其中csa的代碼如下：
可以看到CSA加法器并沒有傳遞進位，延遲僅僅為3個與門（co_int的計算邏輯），

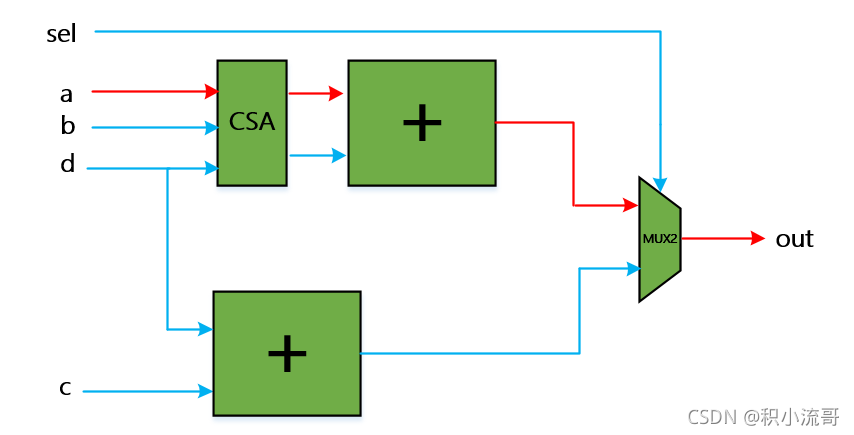

整體上的電路可以畫出如下圖，關鍵路徑同樣用紅色標出：
可以看到原有的2個串行加法器減為1個，有效減少了計算延遲時間（約減為一半時間），消除了違約路徑，
4、總結
如果電路設計時存在串行的多個加法器，一般情況下都可以使用CSA優化時序，因為串行的多個加法器實際上存在著進位冗余，例如d=a+b+c，先計算a+b時有一次進位，隨后加上c又有一次進位，完全可以合并為一次進位，
