一、了解DHCP服務

1.DHCP定義

DHCP（動態主機配置協議）是一個局域網的網路協議，指的是由服務器控制一段IP地址范圍，客戶機登錄服務器時就可以自動獲得服務器分配的IP地址和子網掩碼，默認情況下，DHCP作為Windows Server的一個服務組件不會被系統自動安裝，還需要管理員手動安裝并進行必要的配置，

DHCP采用C/S架構，C-client（客戶機），S-server（服務器），客戶機/服務器架構

DHCP服務對應傳輸層UDP協議，因為是C/S架構，所以客戶機埠號是67，服務器埠號是68

2.DHCP好處

減少管理員的作業量

避免輸入錯誤的可能

避免IP地址沖突

當更改lP地址段時，不需要重新配置每個用戶的IP地址

提高了IP地址的利用率

方便客戶端的配置

3.DHCP的分配方式

自動分配:分配到一個IP地址后永久使用

手動分配:由DHCP服務器管理員專門指定IP地址

動態分配:使用完后釋放該IP，供其它客戶機使用

二、DHCP作業程序

客戶機從DHCP服務器獲得IP地址的程序稱為DHCP的租約程序分為四個步驟：

1.客戶機請求P地址
當一個DHCP客戶機啟動時，客戶機還沒有IP地址，所以客戶機要通過DHCP獲取一個合法的地址 ●此時DHCP客戶機以廣播方式發送DHCP Discover發現資訊來尋找DHCP服務器；

2.服務器回應
DHCP服務器接收到來自客戶機請求lP地址的資訊時，在自己的IP地址池中查找是否有合法的IP地址提供給客戶機

如果有，DHCP服務器將此IP地址做上標記，加入到DHCP Offer的訊息中，然后廣播一則DHCP Offer訊息

3.客戶機選擇IP地址
客戶機選擇第一臺DHCP服務器回復的ip地址，并且要廣播發送DHCP request，通告給局域網中所有的DHCP服務器，它選擇了哪個IP和哪個DHCP（發送DHCP request的原因有兩層，第一層是通告所有DHCP，讓未被選中的服務器，把未使用的地址識訓，第二層是通告給被選中的服務器，這個IP地址客戶機要使用了）

4.服務器確定租約
DHCP服務器接收到DHCP Request訊息后，以DHCP ACK訊息的形式向客戶機廣播成功確認，該訊息包含有IP地址的有效租約和其他可配置的資訊 ●當客戶機收到DHCP ACK訊息時，配置IP地址，完成TCP/IP的初始化‘

PS：

重新登陸：DHCP客戶機每次重新登錄網路時，不需要再發送DHCP Discover資訊,而是直接發送包含前一次所分配的IP地址的DHCP Request請求資訊

更新租約：
當DHCP服務器向客戶機出租的IP地址租期達到50%時，就需要更新租約； ●客戶機直接向提供租約的服務器發送DHCP Request包，要求更新現有的地址租約，

三、使用 DHCP動態配置主機地址

1.DHCP服務優點

為大量客戶機自動分配地址，提供集中管理

減輕管理和維護成本、提高網路配置效率

2.可分配的地址資訊主要包括

網卡的IP地址、子網掩碼

對應的網路地址、廣播地址

默認網關地址

DNS服務器地址

四、DHCP中繼原理與配置

1.DHCP組態檔中的引數

	#設定全域配置引數
	defau7t-lease-time 21600;      #默認租約為6小時,單位為秒I
	max-lease-time 43200;           #最大租約為12小時，單位為秒
	option domain-name "benet.com";         #指定默認域名
	option domain-name-servers 202.106.0.20，202.106.148.1;      			#指定DNS服務器地址
	ddns-update-style none;          #禁用DNS動態更新

	#subnet網段宣告(作用于整個子網段，部分配置引數優先級高于全域配置引數)
	subnet 192.168.100.0 netmask 255.255.255.0 {         #宣告要分配的網段地址
	range 192.168.100.128 192.168.100.200;               #設定地址池
	option routers 192.168.100.1;               #指定默認網關地址
	}

	#host主機宣告(給單機分配固定的IP地址)
	host hostname{                         #指定需要分配固定IP地址的客戶機名稱
	hardware ethernet 00:c0:c3:22:46:81;         #指定該主機的MAC地址
	fixed-address 192.168.4.100;        #指定保留給該主機的IP地址
	}

2.步驟講解

1)關閉防火墻和selinux

	[root@localhost ~]# systemctl stop firewalld.service
	[root@localhost ~]# setenforce 0

2)安裝服務并查看相關組態檔

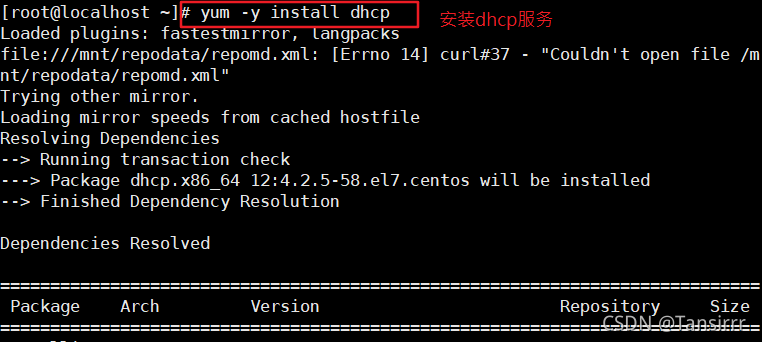

	 [root@localhost ~]# yum install -y dhcp       #安裝DHCP服務
	[root@localhost ~]# rpm -qc dhcp               #查看相關組態檔
	/etc/dhcp/dhcpd.conf                             #我們只需要				對/etc/dhcp/dhcpd.conf 此檔案進行配置
	/etc/dhcp/dhcpd6.conf
	/etc/openldap/schema/dhcp.schema
	/etc/sysconfig/dhcpd
	/var/lib/dhcpd/dhcpd.leases
	/var/lib/dhcpd/dhcpd6.leases
	[root@localhost ~]# vim /etc/dhcp/dhcpd.conf

	# DHCP Server Configuration file.
	#   see /usr/share/doc/dhcp*/dhcpd.conf.example          #可以將此檔案拷貝過來
	#   see dhcpd.conf(5) man page

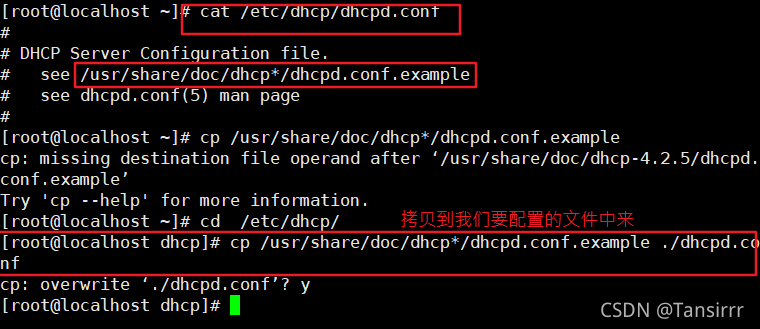

3)拷貝并修改 /etc/dhcp/dhcpd.conf 組態檔

	[root@localhost ~]# cp /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf
	cp：是否覆寫"/etc/dhcp/dhcpd.conf"？ yes             #拷貝上述檔案并覆寫，4.2.5代表版本

	[root@localhost ~]# cd /etc/dhcp/                          #切換至dhcpd.conf所在目錄
	[root@localhost dhcp]# vim dhcpd.conf         #進入編輯器查看組態檔

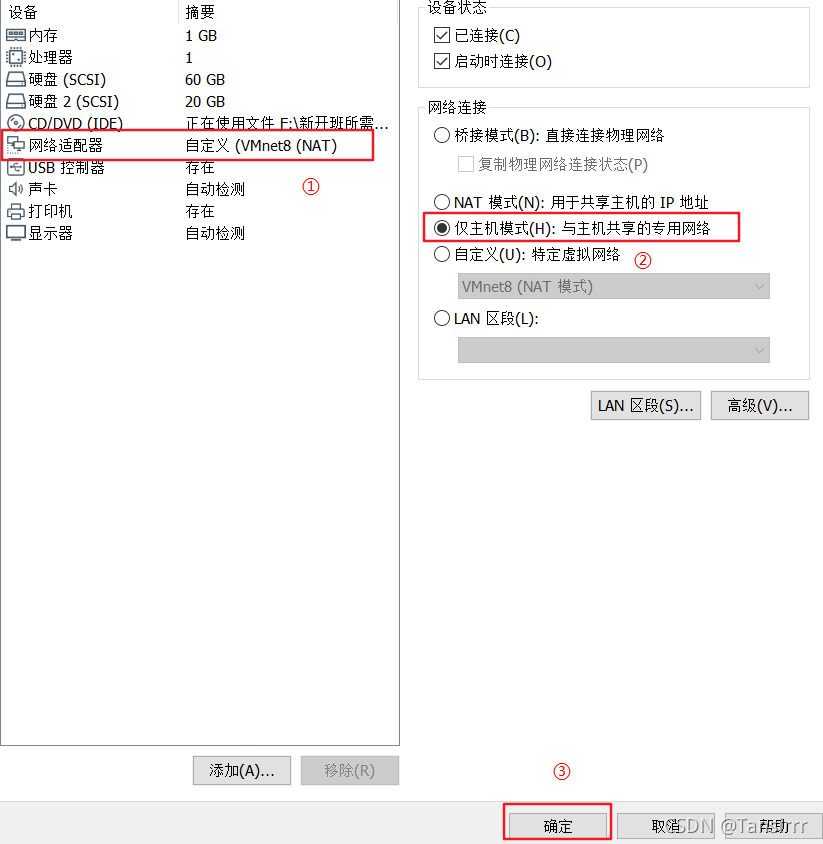

4)更改網卡連接模式為僅主機

更改完成后Xshell就斷開了，需要進虛擬機的終端去更改配置

5)修改網卡

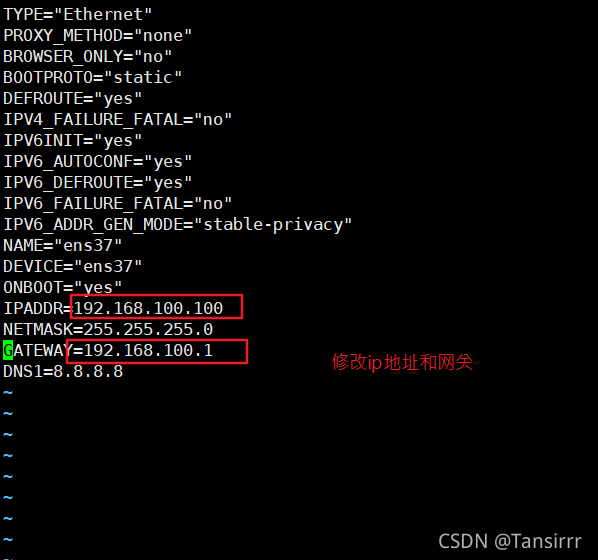

	[root@localhost dhcp]# vim /etc/sysconfig/network-scripts/ifcfg-ens33
	#修改網卡ip地址及網關，網段為自己電腦VMnet1的網段，然后保存退出
	[root@localhost dhcp]# systemctl restart network               #重啟網路服務

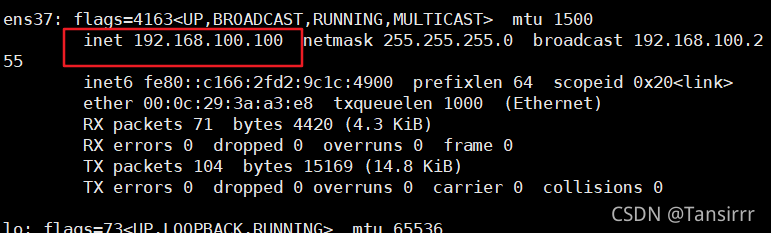

	root@localhost dhcp]# ifconfig               #查看一下ip地址是不是配好了

6)修改組態檔

	[root@localhost ~]# cd /etc/dhcp/                 #切換至dhcpd.conf所在目錄
	[root@localhost dhcp]# vim dhcpd.conf       #修改組態檔

	末行模式下：set nu顯示行號

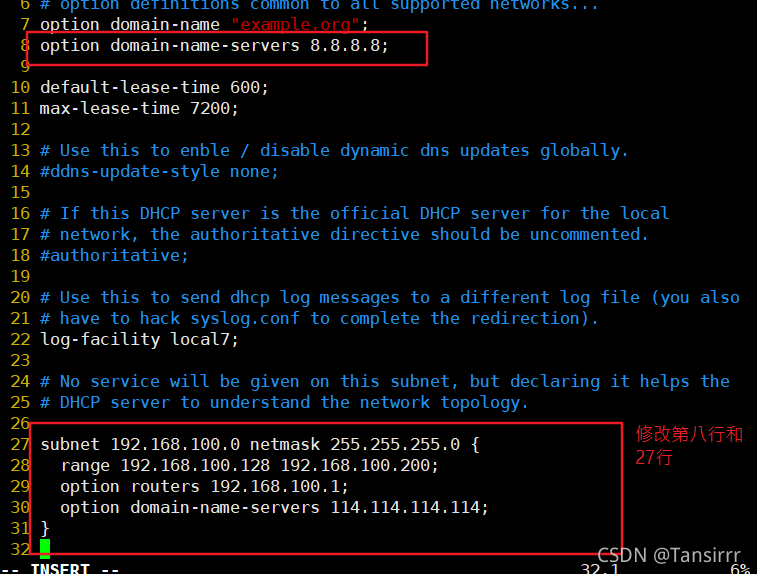

	#第8行 修改默認的全域DNS地址
	  option domain-name-servers 8.8.8.8;

	#直接修改27行
	  subnet 192.168.100.0  netmask 255.255.255.0 {
range 192.168.100.128  192.168.100.200;
	 option routers 192.168.100.1;
		option domain-name-servers 114.114.114.114;

	  }

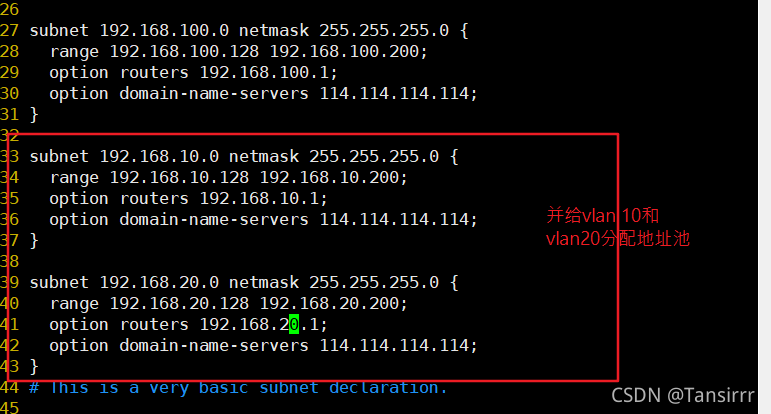

	subnet 192.168.10.0  netmask 255.255.255.0{
	  range 192.168.10.128  192.168.10.200;
	  option routers 192.168.10.1;
	}

	subnet 192.168.20.0  netmask 255.255.255.0{
	  range 192.168.20.128  192.168.20.200;
	 option routers 192.168.20.1;
	}

	[root@localhost dhcp]# systemctl start dhcpd                #啟動dhcp服務

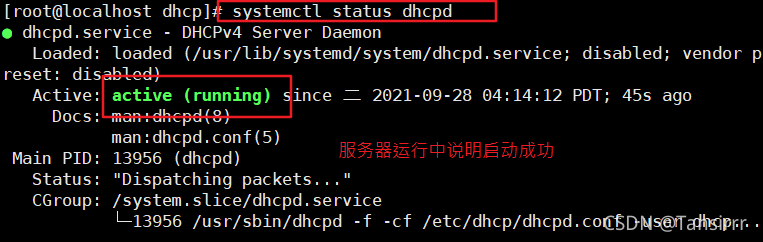

	[root@localhost dhcp]# systemctl status dhcpd             #查看是否成功啟動
	[root@localhost dhcp]# netstat -anup  | grep "dhcp"      #查看網路狀態，過濾出dhcp埠

7)驗證區域與全域優先級

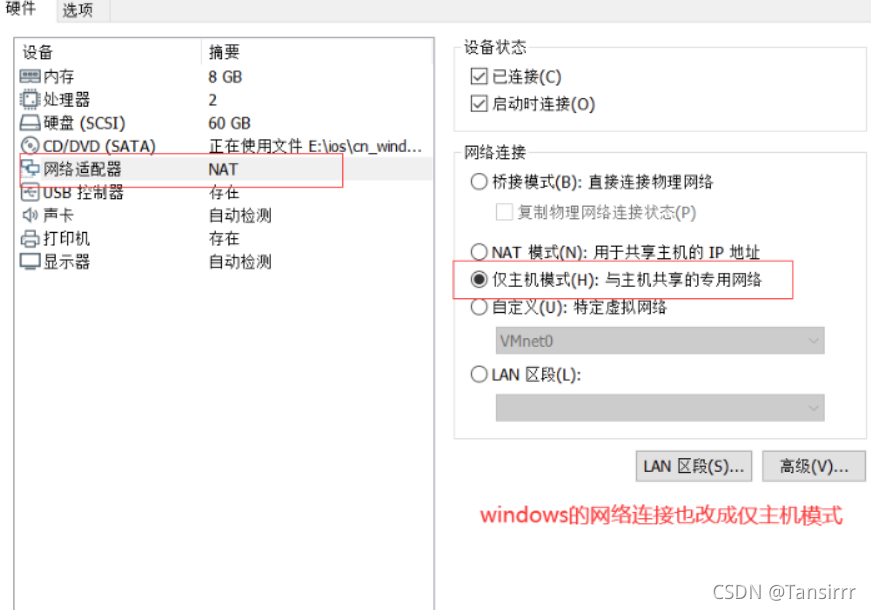

	#windows設定虛擬網卡為僅主機模式

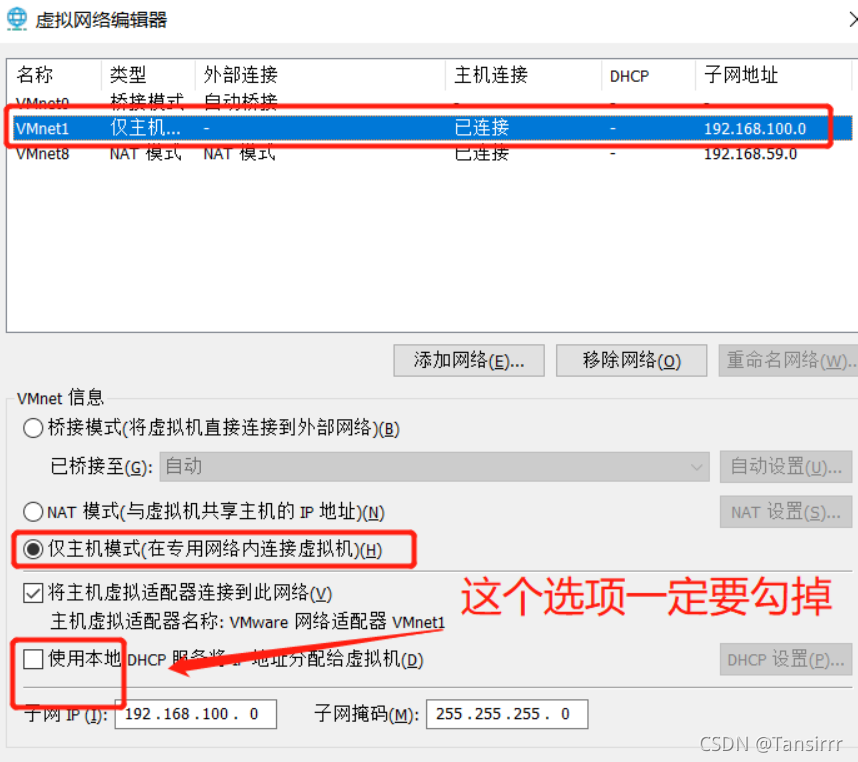

	#虛擬網路編輯器里也設定成僅主機模式，一定要把使用本地DHCP選項勾掉

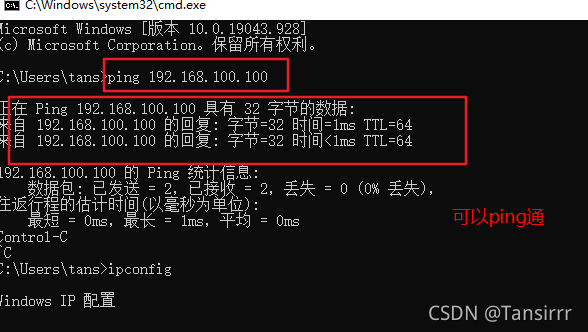

	#在windows系統的cmd里測驗是否能ping通dhcp服務器，然后釋放并重啟一下網路
	ping 192.168.100.100  ping 一下dhcp服務器，看是否可以ping通
	ipconfig  查看網卡資訊

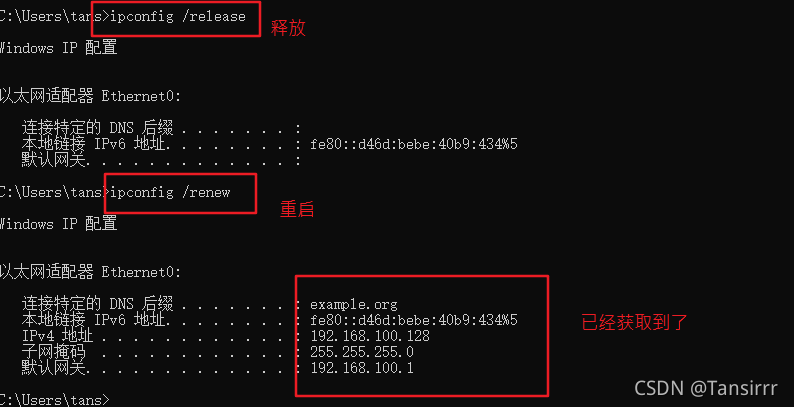

	ipconfig /release  釋放地址
	ipconfig /renew    重新獲取地址

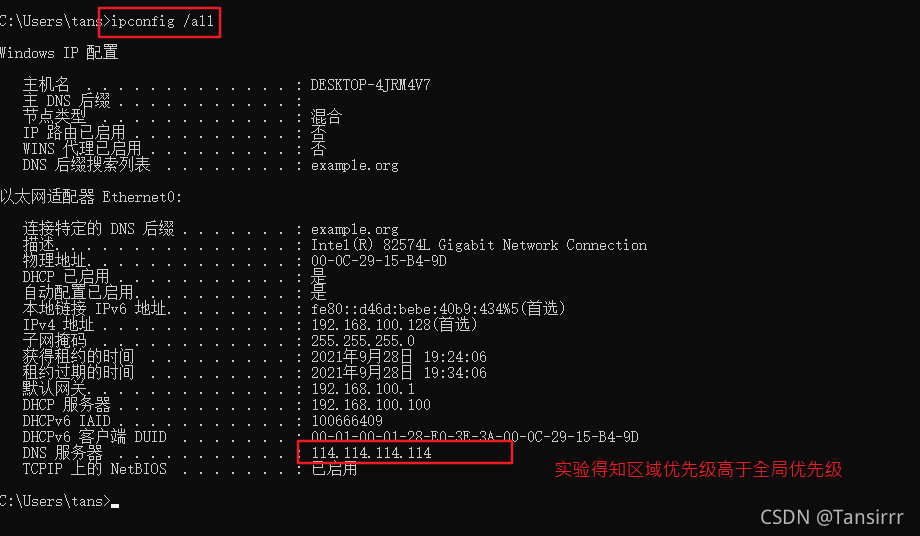

	ipconfig /all  可以看到詳情資訊，

3.dhcp中繼配置

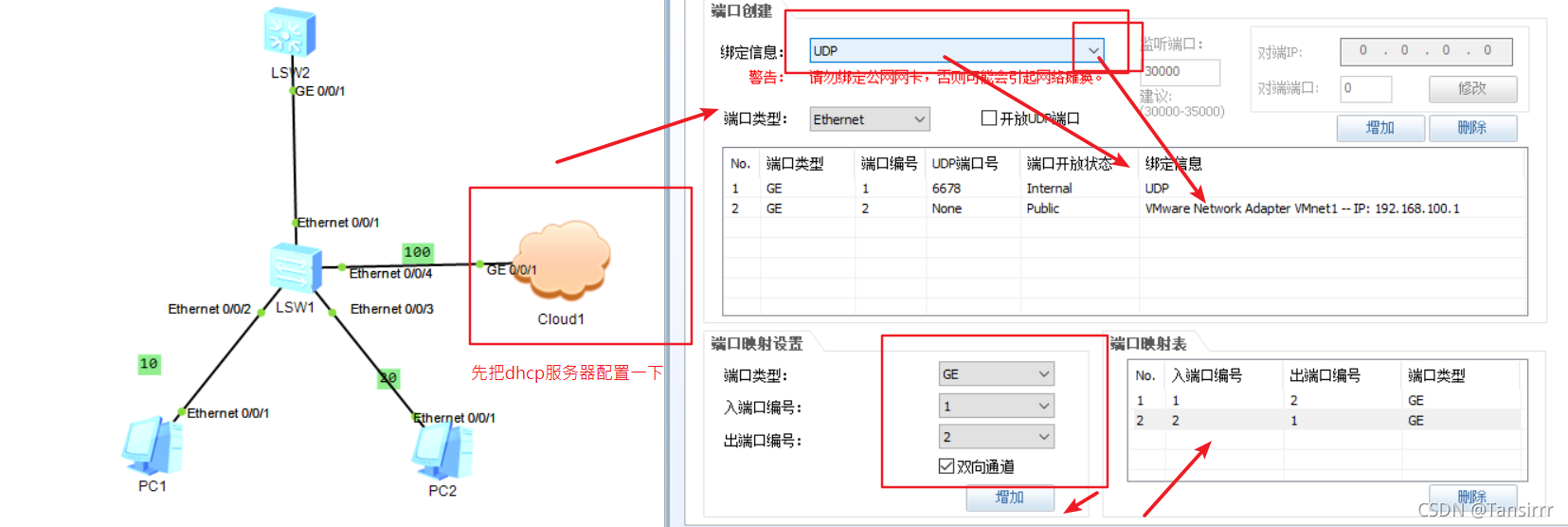

1）準備好需要的設備，設定一下服務器

2）配置二層交換機SW1

	<Huawei>undo terminal mo
	<Huawei>sys
	[Huawei]sys SW1
	[SW1]user-interface console 0
	[SW1-ui-console0]idle-timeout 0 0
	[SW1-ui-console0]q

	[SW1]vlan batch 10 20 100

	[SW1]int e0/0/2
	[SW1-Ethernet0/0/2]port link-type access
	[SW1-Ethernet0/0/2]port default vlan 10

	[SW1-Ethernet0/0/2]int e0/0/3
	[SW1-Ethernet0/0/3]port link-type access
	[SW1-Ethernet0/0/3]port default vlan 20

	[SW1-Ethernet0/0/3]int e0/0/4
	[SW1-Ethernet0/0/4]port link-type access
	[SW1-Ethernet0/0/4]port default vlan 100

	[SW1-Ethernet0/0/4]int e0/0/1
	[SW1-Ethernet0/0/1]port link-type trunk
	[SW1-Ethernet0/0/1]port trunk allow-pass vlan all

3）配置三層交換機

	<Huawei>undo terminal monitor
	<Huawei>sys
	[Huawei]sys SW2
	[SW2]user-interface console 0
	[SW2-ui-console0]idle-timeout 0 0
	[SW2-ui-console0]q

	[SW2]int g0/0/1
	[SW2-GigabitEthernet0/0/1]port link-type trunk
	[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan all

	#開啟dhcp功能
	[SW2]dhcp enable

	#配中繼
	[SW2]vlan batch 10 20 100
	[SW2]int vlan 10
	[SW2-Vlanif10]ip add 192.168.10.1 24
	[SW2-Vlanif10]dhcp select relay
	[SW2-Vlanif10]dhcp relay server-ip 192.168.100.100

	[SW2-Vlanif10]int vlan 20
	[SW2-Vlanif20]ip add 192.168.20.1 24
	[SW2-Vlanif20]dhcp select relay
	[SW2-Vlanif20]dhcp relay server-ip 192.168.100.100

	[SW2-Vlanif20]int vlan 100
	[SW2-Vlanif100]ip add 192.168.100.1 24
	[SW2-Vlanif100]dhcp select relay
	[SW2-Vlanif100]dhcp relay server-ip 192.168.100.100

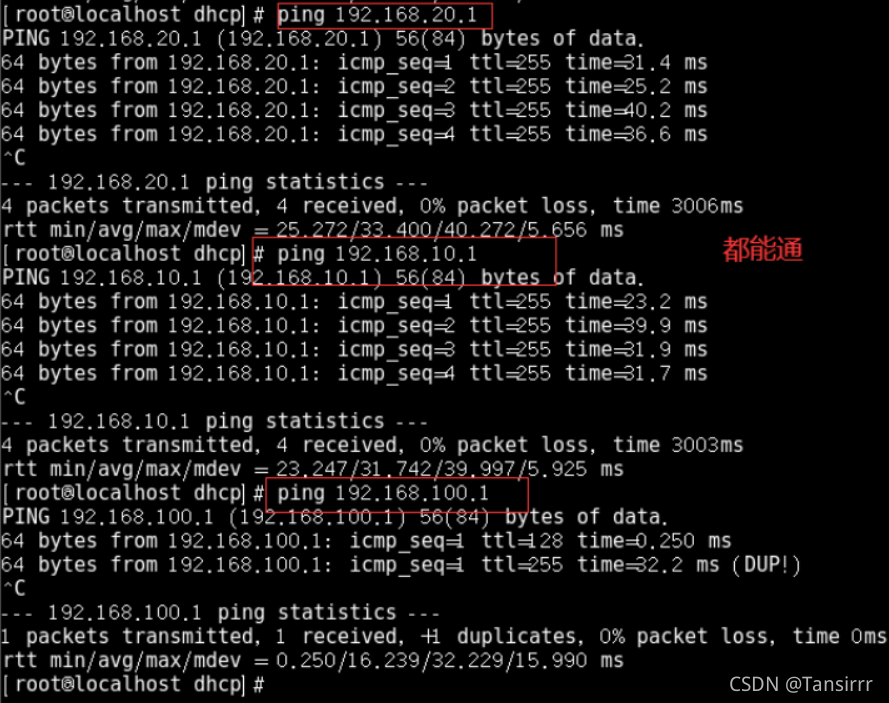

4）測驗，現在服務器中ping測驗一下

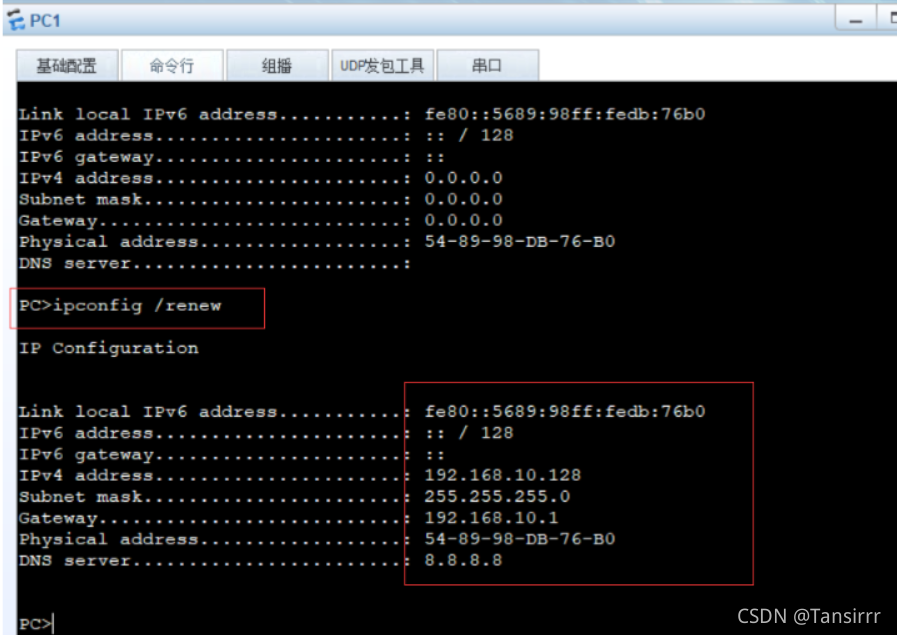

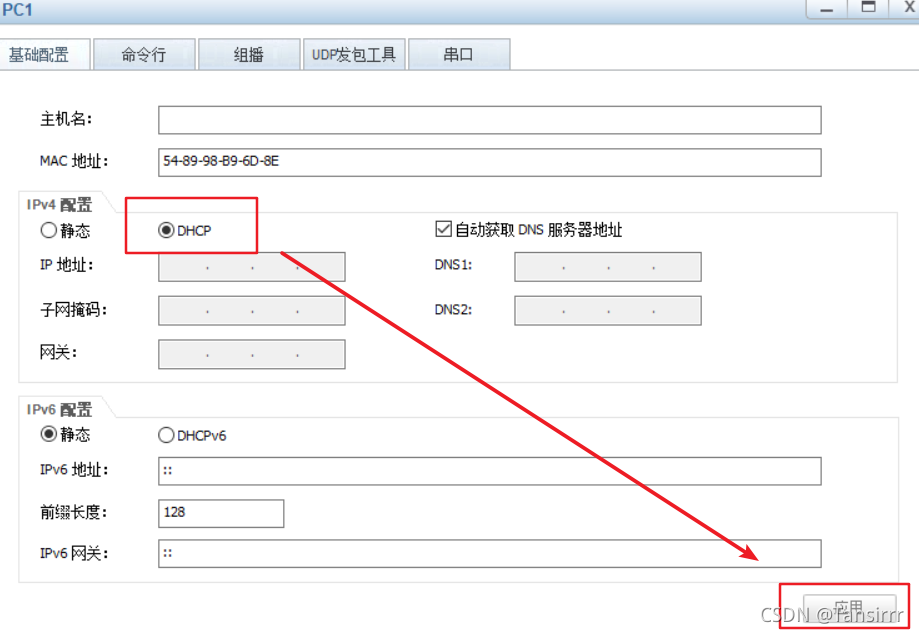

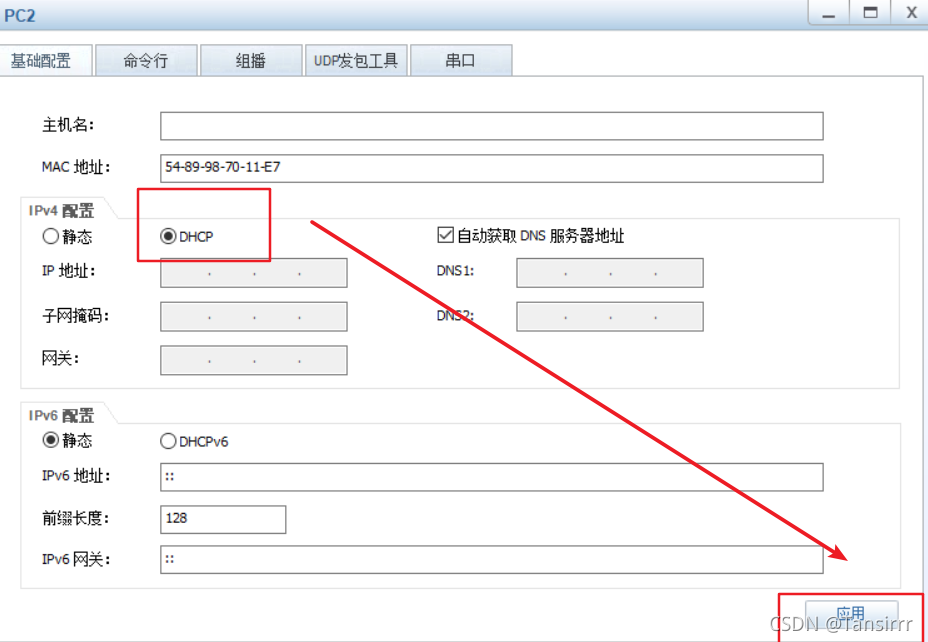

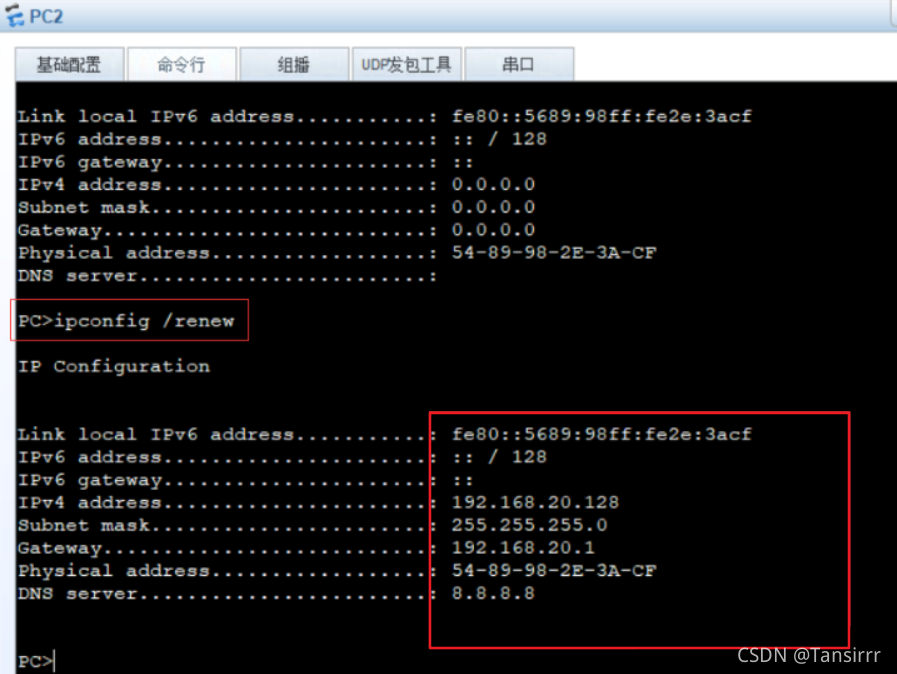

5) PC測驗
