一、簡介

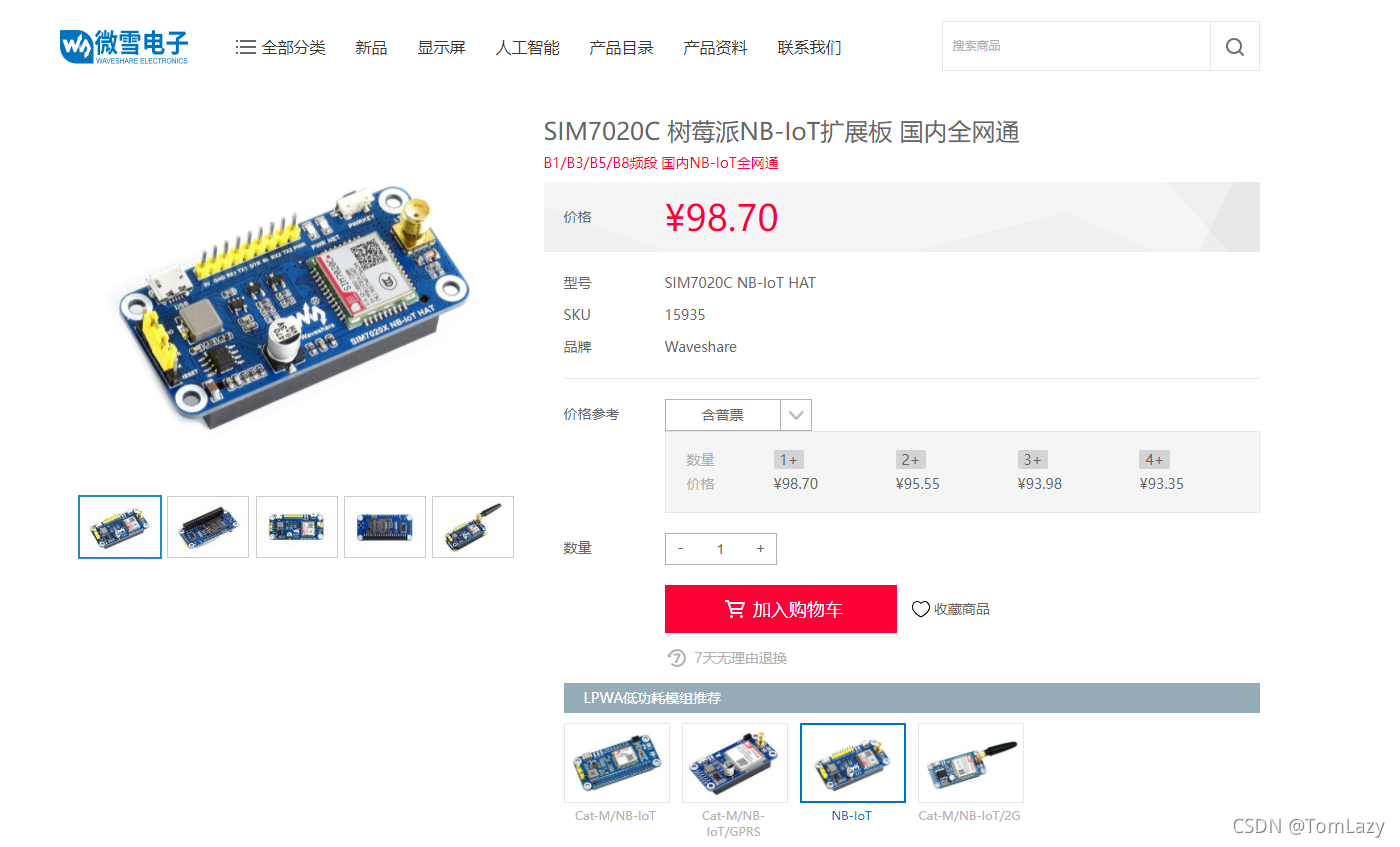

??本文是對SIM7020C的初步使用說明，通過連接至樹莓派，通過python代碼控制，SIM7020C是一款具有NB-IoT(窄帶物聯網)功能的樹莓派擴展板，具有低功耗、低成本、廣覆寫等優點，適用于新型的智能儀表和遠程控制等物聯網應用，
在這里插入圖片描述

二、詳細內容

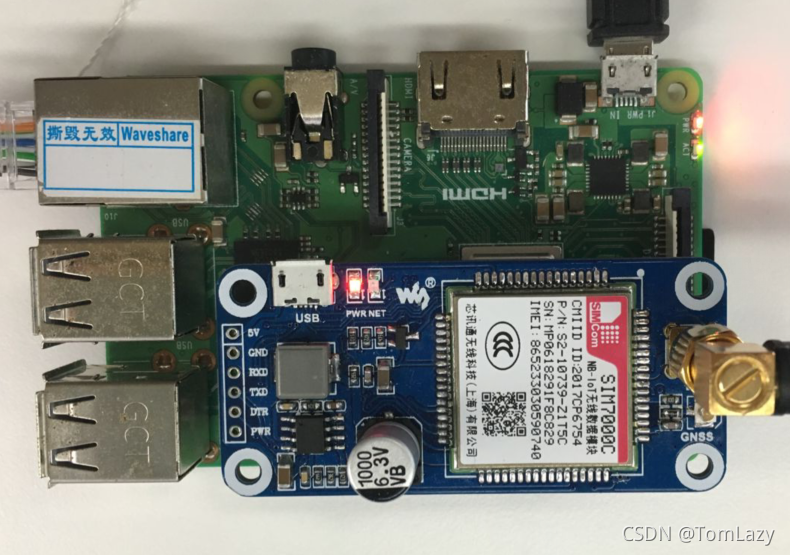

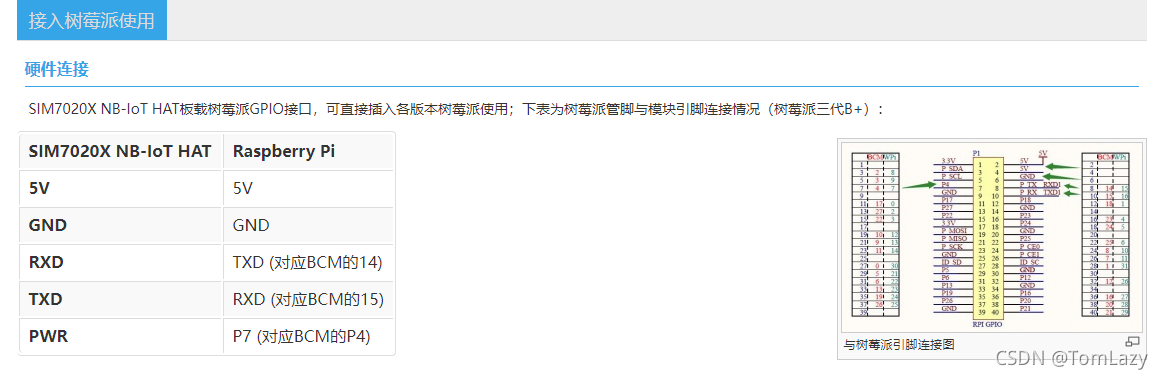

1、硬體連接

在這里插入圖片描述
??直接摁上就可以，然后將天線轉出

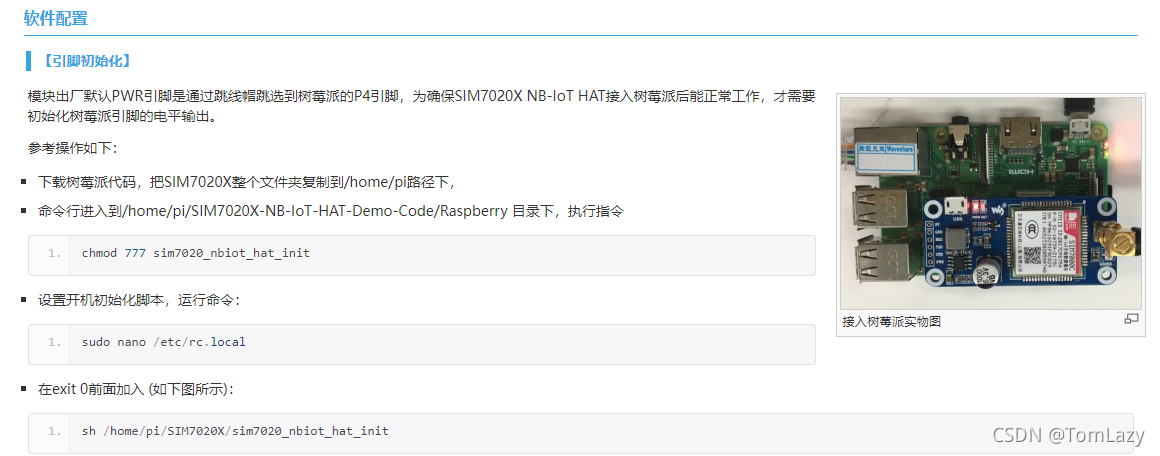

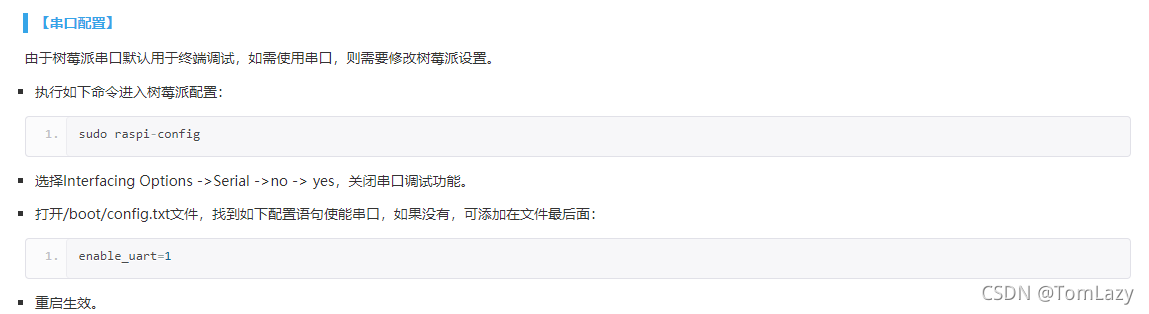

2、串口初始化

在這里插入圖片描述
??關于串口的配置，這里我并沒有使用官網提供的方法，而是通過樹莓派使用mini串口與外部進行通信該篇博客，將/dev/ttyAMA0與/dev/ttyS0替換了位置

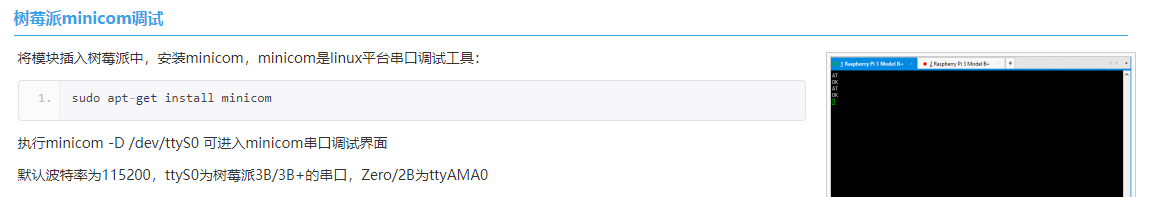

3、樹莓派minicom除錯

在這里插入圖片描述
??所以這里minicom除錯也相應地改變了，輸入下列指令，然后正常操作即可

minicom -D /dev/ttyAMA0

在這里插入圖片描述

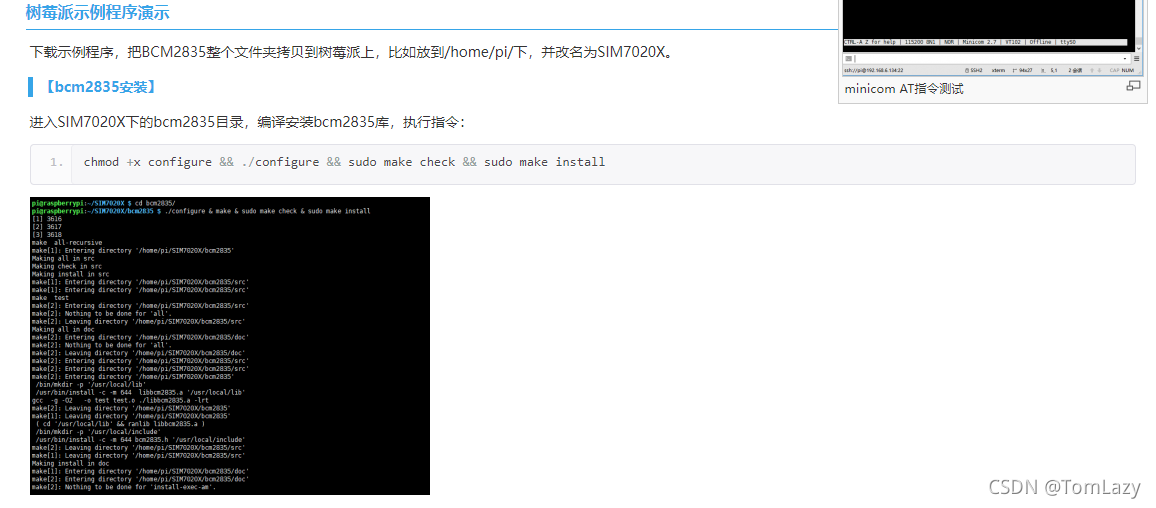

4、C程式編譯

在這里插入圖片描述

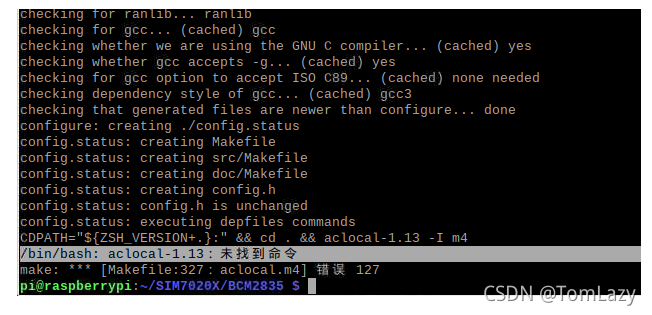

??按照以上步驟，我并沒有完成編譯，一開始是缺少aclocal-1.13，這個問題通過執行：autoreconf -vfi ，再重新編譯，就可以解決，但是會報出其他問題，于是就放棄了這種方式，采用了python測驗

5、TCP/IP通信

#!/usr/bin/python

import serial
import time

ser = serial.Serial('/dev/ttyAMA0',115200)

# Open Serial
def ser_init():
	if ser.isOpen == False:
		ser.open()                # 打開串口
	ser.flushInput()
	rec_buff = ''

# Execute AT Command by SIM7020C
def send_at(command,back,timeout):
	rec_buff = ''
	ser.write((command+'\r\n').encode())
	time.sleep(timeout)
	if ser.inWaiting():
		time.sleep(0.1 )
		rec_buff = ser.read(ser.inWaiting())
	if rec_buff != '':
		if back not in rec_buff.decode():
			print(command + ' ERROR')
			print(command + ' back:\t' + rec_buff.decode())
			return 0
		else:
			print(rec_buff.decode())
			return 1
	else:
		print(command + ' no responce')
		return 0

# Creat a Socket Connection
def send_init():
	if True == send_at('AT+CSOC=1,1,1','OK',1):
		print('Created TCP socket id 0 Successfully!')
		conn = send_at('AT+CSOCON=0,2222,\"192.168.1.1\"','OK',2)
	return conn

# Close Socket Connection
def send_close():
	send_at('AT+CSOCL=0','OK',1)
	send_at('AT+CSOCON?','OK',1)
	print('Close Socket')


if __name__ == "__main__":
	try:
		ser_init()
		conn = send_init()
		while conn == True:
			send_at('AT+CSOSEND=0,0,\"Waveshare Send to Socket id 0 using TCP\"','OK',2)
		send_close()

	except KeyboardInterrupt:
		if ser != None:
			ser.close()

	if ser != None:
		ser.close()
