3.1 使用點對點信道的資料鏈路層
資料鏈路層使用的信道主要有以下兩種型別：
1、 點對點信道，這種信道使用一對一的點對點通信方式；
2、 廣播信道，這種信道使用一對多的廣播通信方式，因此程序比較復雜，廣播信道上連接的主機很多，因此必須使用專用的共享信道協議來協調這些主機的資料發送，
資料鏈路層傳送的是幀，
資料鏈路層三個主要問題：
1、 封裝成幀；
2、 透明傳輸；
3、 差錯檢測，
封裝成幀
封裝成幀(framing)就是在一段資料的前后分別添加首部和尾部，然后就構成了一個幀，確定幀的界限，首部和尾部的一個重要作用就是進行幀定界，幀開始符（SHO）、幀結束符（EOT），

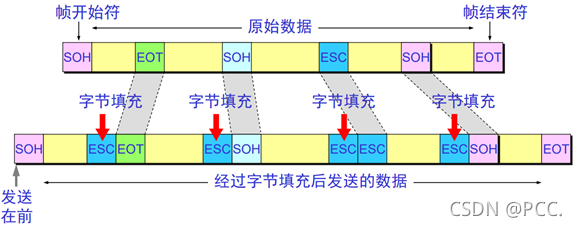

透明傳輸
1、 發送端的資料鏈路層在資料中出現控制字符“SOH”或“EOT”的前面插入一個轉義字符“ESC”(其十六進制編碼是 1B)；
2、 位元組填充(bytestuffing)或字符填充(characterstuffing)就是指：接收端的資料鏈路層在將資料送往網路層之前洗掉插入的轉義字符；
3、 如果轉義字符也出現資料當中，那么應在轉義字符前面插入一個轉義字符，當接收端收到連續的兩個轉義字符時，就洗掉其中前面的一個，
差錯檢測：在資料鏈路層傳送的幀中，廣泛使用了回圈冗余檢驗 CRC 的檢錯技術，
3.2 點對點協議 PPP
現在全世界用得最多的資料鏈路層協議是點對點協議 PPP(Point-toPointProtocol)，
3.3 使用廣播信道的資料鏈路層
配接器
網路介面板又稱為通信配接器(adapter)或網路介面卡NIC(NetworkInterfaceCard)，或“網卡”，

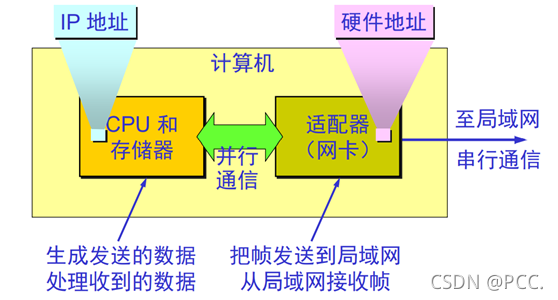

計算機通過配接器和局域網進行通信的原理：
具有廣播特性的總線上實作了一對一的通信的原理：
1、 總線上的每一個作業的計算機都能檢測到 B 發送的資料信號；
2、 由于只有計算機 D 的地址與資料幀首部寫入的地址一致，因此只有 D 才接收這個資料幀；
3、 其他所有的計算機（A,C 和 E）都檢測到不是發送給它們的資料幀，因此就丟棄這個資料幀而不能夠收下來，
為了通信的簡便以太網采取了兩種重要的措施：
1、 采用較為靈活的無連接的作業方式，即不必先建立連接就可以直接發送資料；
2、 以太網對發送的資料幀不進行編號，也不要求對方發回確認，
以太網提供的服務是不可靠的服務：
1、 以太網提供的服務是不可靠的交付，即盡最大努力的交付；
2、 當目的站收到有差錯的資料幀時就丟棄此幀，其他什么也不做，差錯的糾正由高層來決定；
3、 如果高層發現丟失了一些資料而進行重傳，但以太網并不知道這是一個重傳的幀，而是當作一個新的資料幀來發送，
碰撞檢測
“碰撞檢測”就是計算機邊發送資料邊檢測信道上的信號電壓大小，當幾個站同時在總線上發送資料時，總線上的信號電壓擺動值將會增大（互相疊加），當一個站檢測到的信號電壓擺動值超過一定的門限值時，就認為總線上至少有兩個站同時在發送資料，表明產生了碰撞，
爭用期
最先發送資料幀的站，在發送資料幀后至多經過時間 2?（兩倍的端到端往返時延）就可知道發送的資料幀是否遭受了碰撞，以太網的端到端往返時延 2?稱為爭用期，或碰撞視窗，經過爭用期這段時間還沒有檢測到碰撞，才能肯定這次發送不會發生碰撞，
最短有效幀長
以太網在發送資料時，若前 64 位元組沒有發生沖突，則后續的資料就不會發生沖突，以太網規定了最短有效幀長為 64 位元組，凡長度小于 64 位元組的幀都是由于沖突而例外中止的無效幀，
以太網的 MAC 層
在局域網中，硬體地址又稱為物理地址，或 MAC 地址，
配接器檢查 MAC 地址
1、 配接器從網路上每收到一個 MAC 幀，就首先用硬體檢查 MAC 幀中的MAC 地址，如果是發往本站的幀，則收下，然后再進行其他的處理，否則就將此幀丟棄，不再進行其他的處理；
2、 “發往本站的幀”包括以下三種幀：單播(unicast)幀（一對一）、廣播(broadcast)幀（一對全體）、多播(multicast)幀（一對多），
3.4 擴展的以太網
虛擬局域網 VLAN
每一個 VLAN 的幀都有一個明確的識別符號，指明發送這個幀的作業站是屬于哪一個 VLAN，虛擬局域網協議允許在以太網的幀格式中插入一個 4 位元組的識別符號，稱為 VLAN 標記(tag)，用來指明發送該幀的作業站屬于哪一個虛擬局域網，
