1. 無人值守安裝技術簡介
1.1 PXE簡介
PXE(Pre-boot Execution Environment，預啟動執行環境)是由Intel公司開發的技術，作業于Client/Server的網路模式，支持作業站通過網路從遠端服務器下載映像，并由此支持通過網路啟動作業系統，在啟動程序中，終端要求服務器分配IP地址，再用TFTP（trivial file transfer protocol）或MTFTP(multicast trivial file transfer protocol)協議下載一個啟動軟體包到本機記憶體中執行，由這個啟動軟體包完成終端基本軟體設定，從而引導預先安裝在服務器中的終端作業系統，
嚴格來說，PXE 并不是一種安裝方式，而是一種引導方式，進行 PXE 安裝的必要條件是在要安裝的計算機中必須包含一個 PXE 支持的網卡（NIC），即網卡中必須要有 PXE Client，PXE協議可以使計算機通過網路啟動，此協議分為 Client端和 Server端，而PXE Client則在網卡的 ROM 中，當計算機引導時，BIOS把PXE Client調入記憶體中執行，然后由 PXE Client將放置在遠端的檔案通過網路下載到本地運行，運行 PXE 協議需要設定 DHCP 服務器和 TFTP 服務器，DHCP 服務器會給 PXE Client（將要安裝系統的主機）分配一個 IP 地址，由于是給 PXE Client 分配 IP 地址，所以在配置 DHCP 服務器時需要增加相應的 PXE 設定，此外，在 PXE Client 的 ROM 中，已經存在了 TFTP Client，那么它就可以通過 TFTP 協議到 TFTP Server 上下載所需的檔案了，

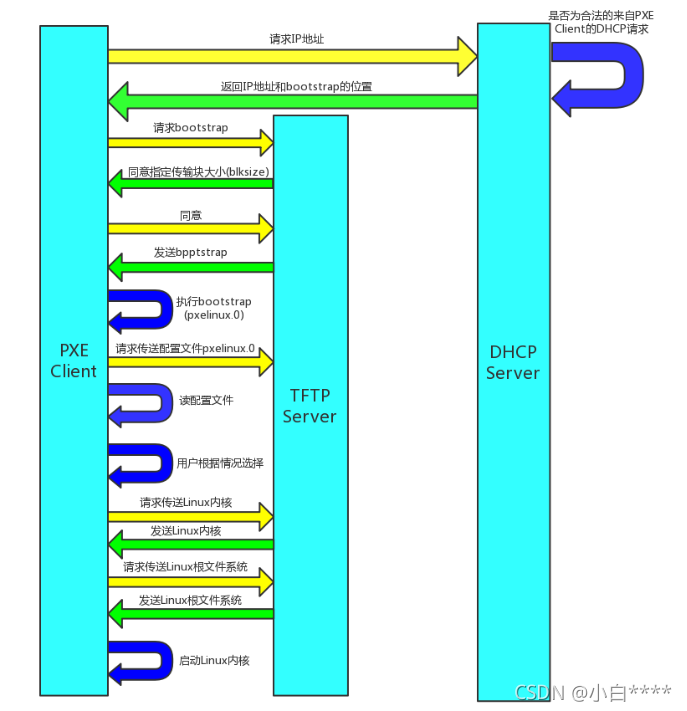

1.2 PXE作業流程圖
1.3 無人值守安裝系統架構及作業原理
機器開機后, PXE BootROM（自啟動芯片）獲得控制權之前先做自我測驗，然后以廣播形式發出一個請求FIND幀，如果服務器收到作業站所送出的要求,就會送回DHCP回應,內容包括分配的IP地址,及pxe引導程式名稱，以及下載的地址，否則,服務器會忽略這個要求，
作業站收到服務器發回的回應后則會回應一個幀，以請求傳送啟動所需的檔案，之后，將有更多的訊息在作業站與服務器之間作應答, 用以決定啟動引數，
BootROM由TFTP通訊協議從服務器下載開機映像, 這個映像就是系統的映象檔案，作業站使用TFTP協議接收啟動檔案后，將控制權轉交啟動引導程式，引導作業系統，完成遠程啟動，
2. 無人值守系統搭建主要步驟
2.1環境搭建準備
1、步驟1：
在window系統下下載并安裝VMware/Virtual Box，此處以VMware16.0為示例，
為使得無人值守服務器的DHCP服務起作用，將VMware平臺的網路作業在僅主機(Host-only)網路的DHCP服務關閉(如圖1所示)，

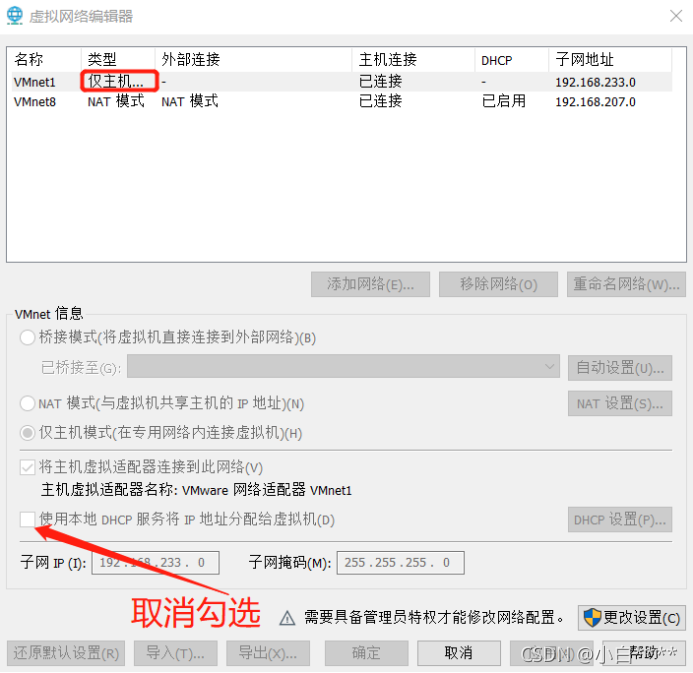

圖1關閉僅主機(Host-only)網路的DHCP服務
2、步驟2：

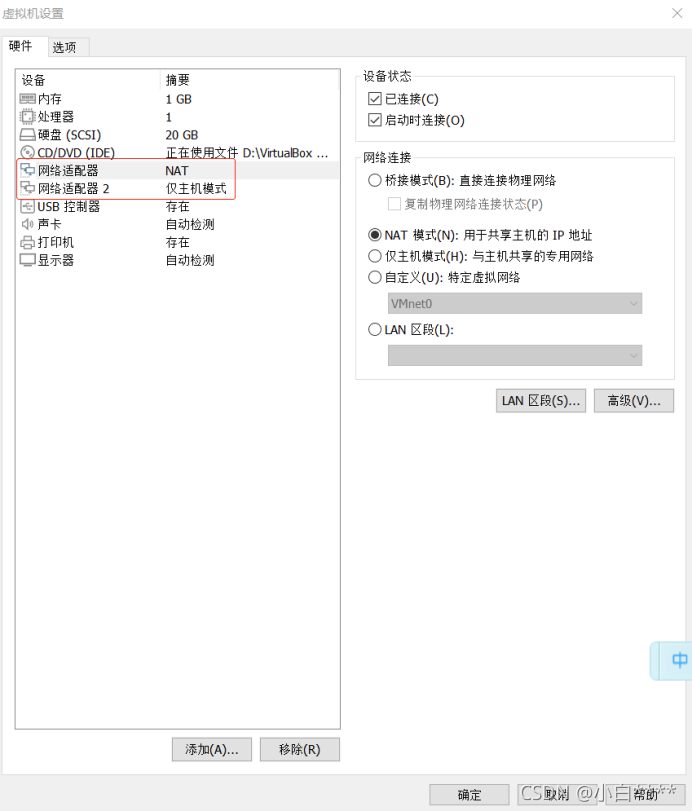

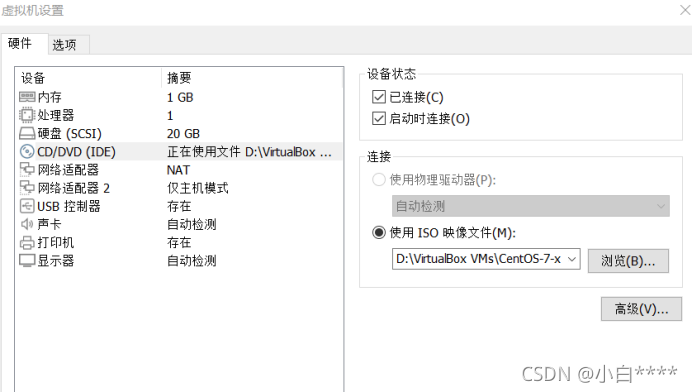

安裝CentOS7虛擬機服務器端，并添加雙網卡(如圖2所示)，網卡一設為NAT模式，用于共享主機的IP地址，方便在部署程序中訪問外網并下載必要的軟體服務；網卡而設為Host-only模式，用于與主機共享的專用網路，方便部署待部署的虛擬機，
圖2雙網卡配置
3、步驟3：
準備CentOS7虛擬機待部署端，只配置一個裸機，網卡設為Host-only模式，其余不作操作，

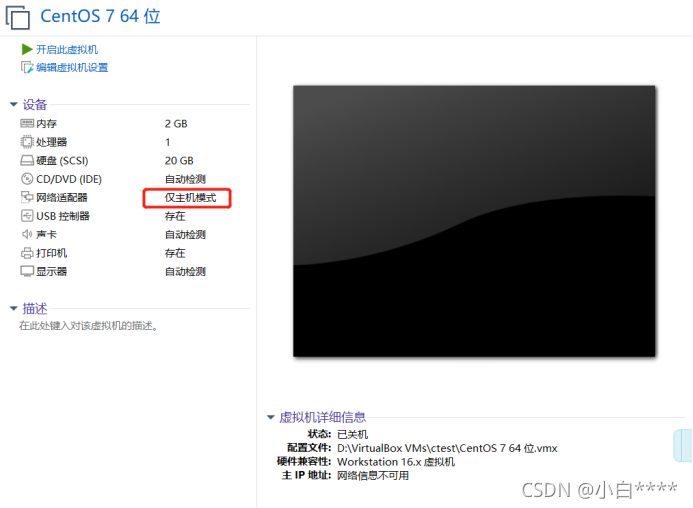

圖3待部署虛擬機的創建以及網卡設定
4、步驟4：
查看服務器端網卡資訊：
[root@localhost gec]# ifconfig圖4 查看CentOS7服務器端網卡資訊命令
復制網卡一配置并修改配置資訊：
[root@localhost gec]# cd etc/sysconfig/network-scripts
[root@localhost network-scripts]# cp -p ifcfg-ens33 ifcfg-ens37
[root@localhost network-scripts]# vim ifcfg-ens37

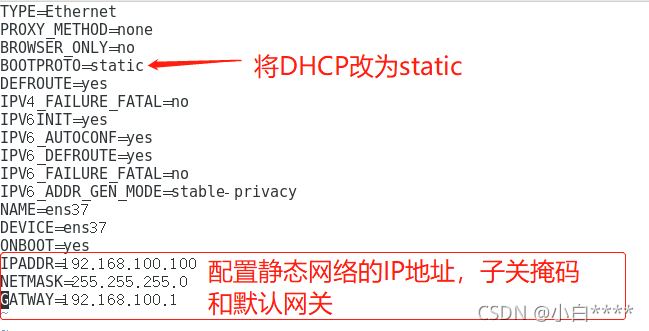

圖5配置靜態網路
5、步驟5：
重啟網路服務查看網卡配置是否成功，此處網卡2已被正確配置，ens33網卡的IP地址與圖5配置所示一致，即配置成功，

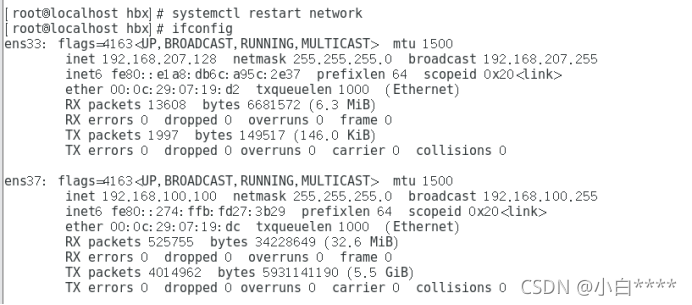

圖6配置后的網卡資訊
2.2 CentOS7服務器部署DHCP服務
1、步驟1：
下載DHCP并復制組態檔：
[root@localhost gec]# yum -y install dhcp
[root@localhost gec]# cp /usr/share/doc/dhcp-4.2.5/dhcp.conf.example /etc/dhcp/dhcp.conf
cp:是否覆寫"/etc/dhcp/dhcp.conf"? yes圖7下載DHCP并復制組態檔
2、步驟2：
配置DHCP服務：

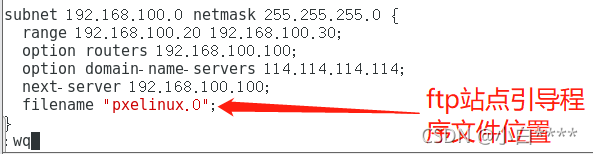

圖8配置DHCP服務
2.3 CentOS7服務器部署TFTP服務
1、步驟1：
安裝引導程式檔案和TFTP服務：
[root@localhost gec]# yum -y install syslinux
[root@localhost gec]# yum -y install tftp-server圖9安裝引導程式檔案和TFTP服務
2、步驟2：
復制引導程式到站點中：
[root@localhost gec]# cp /usr/share/syslinux/pxelinux.0 /var/lib.tftpboot圖10復制引導程式到站點
3、步驟3：
配置TFTP服務：
[root@localhost gec]# vim /etc/xinetd.d/tftp

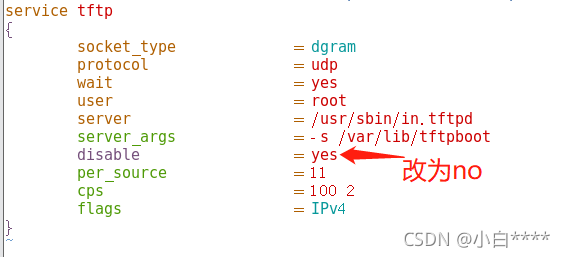

圖11配置TFTP服務
2.4 CentOS7服務器部署VSFTPD檔案傳輸協議
1、步驟1：
安裝VSFTPD檔案傳輸協議：
[root@localhost gec]# yum -y install vsftpd圖12安裝VSFTPD檔案傳輸協議
2、步驟2：
將鏡像檔案以只讀方式掛載到centos7檔案夾下：
[root@localhost gec]# mount /dev/sr0 /var/ftp/centos7
mount: /dev/sr0 寫保護，將以只讀方式掛載
[root@localhost gec]# df -hT圖13掛載鏡像檔案
3、步驟3：
把鏡像中的系統內核和初始化檔案放到站點中：
[root@localhost gec]# cd /var/ftp/centos7/images/pxeboot/
[root@localhost pxeboot]# cp initrd.img vmlinuz /var/lib/tftpboot/
[root@localhost pxeboot]# ls /var/lib/tftpboot/
initrd.img pxelinux.0 vmlinuz圖14將鏡像中的系統內核和初始化檔案放到站點
4、步驟4：
在站點中配置啟動選單：
[root@localhost pxeboot]# cd /var/lib/tftpboot/
[root@localhost tftpboot]# ls
initrd.img pxelinux.0 vmlinuz
[root@localhost tftpboot]# mkdir pxelinux.cfg
[root@localhost tftpboot]# cd pxelinux.cfg
[root@localhost pxelinux.cfg]# vim default
圖15配置啟動選單
2.5 CentOS7服務器部署kickstart無人值守安裝
1、步驟1：
安裝kickstart無人值守工具：
[root@localhost pxeboot]# yum -y install system-config-kickstart圖16安裝kickstart無人值守工具
2、步驟2：
打開應用程式-系統工具-Kickstart，按如下所示圖片進行配置，

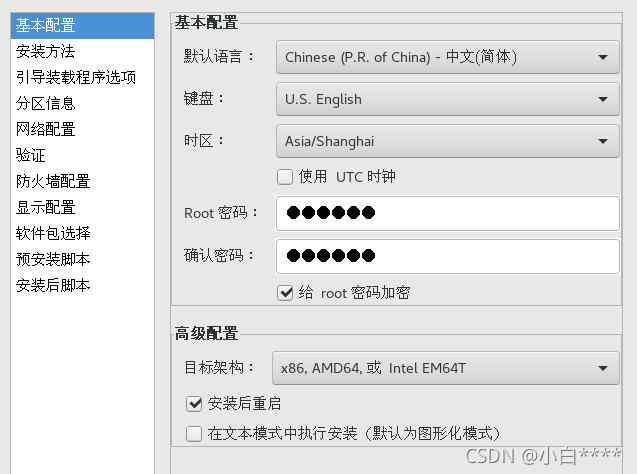

圖17 設定Kickstart—基本配置

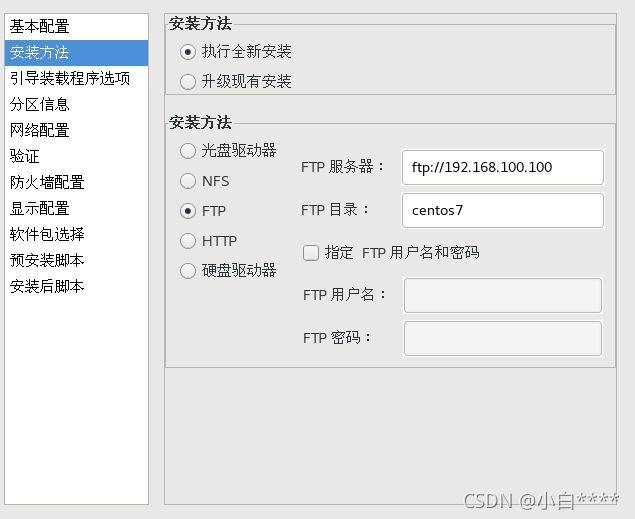

圖18 設定Kickstart—安裝方法

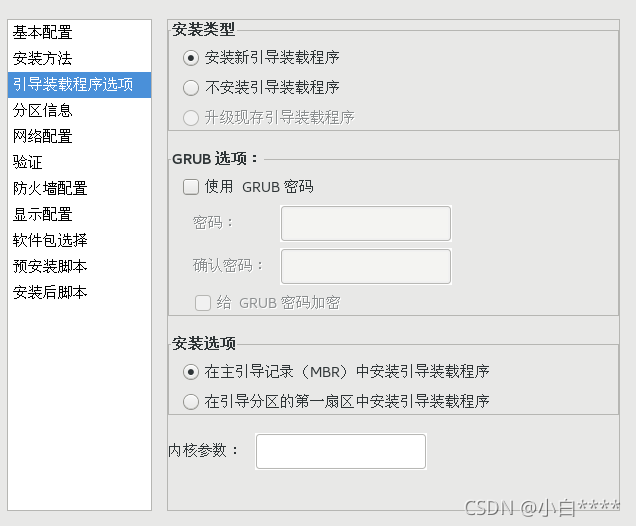

圖19 設定Kickstart—引導裝載程式選項

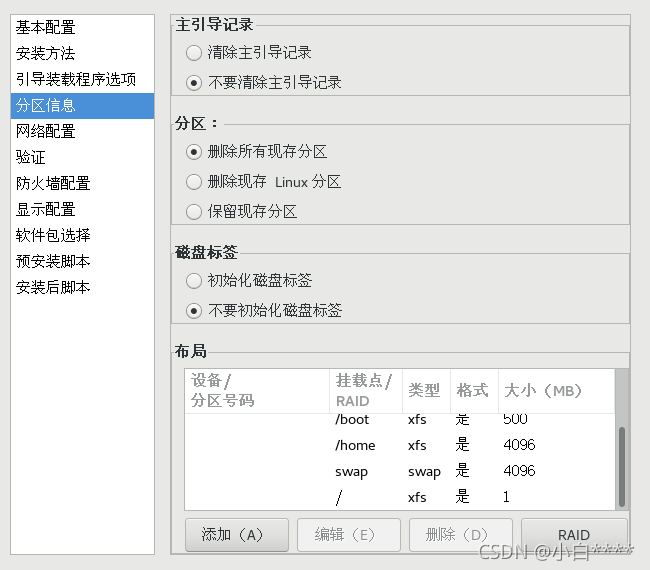

圖20 設定Kickstart—磁區資訊

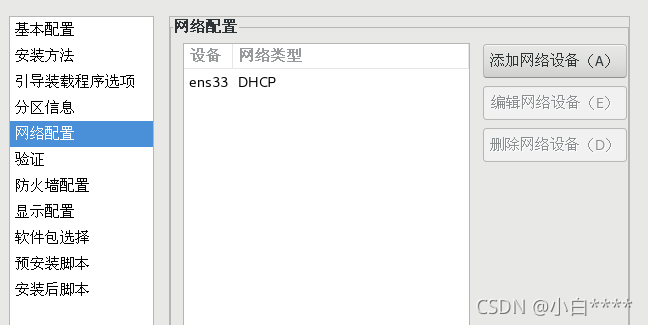

圖21 設定Kickstart—網路配置

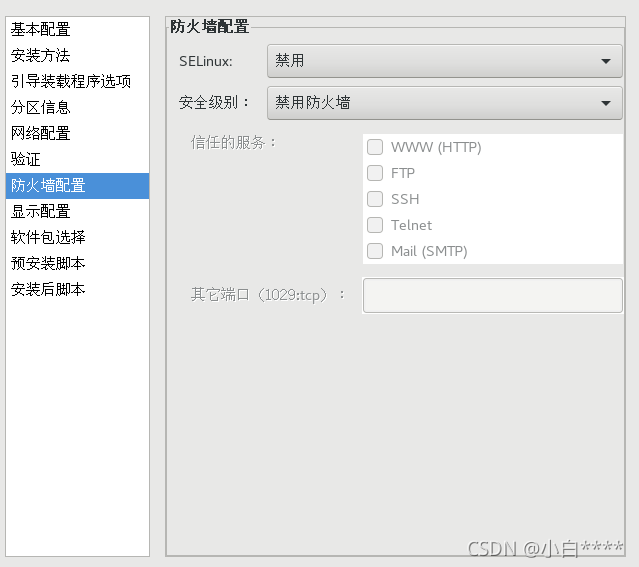

圖22 設定Kickstart—防火墻配置

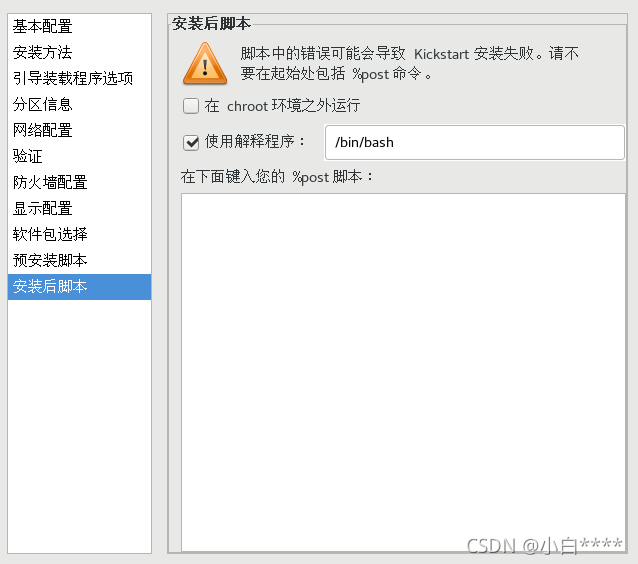

圖23 設定Kickstart—安裝后腳本
圖24 將以上配置程式資訊保存
3、步驟3：
由于在虛擬機中不能將圖22的配置檔案直接保存到檔案系統/etc/ftp/目錄下，故先將其保存在桌面上，使用終端命令將其移動，
[root@localhost ~]# cd /home/gec/Desktop/ && mv ks.cfg /var/ftp/圖25 移動檔案
4、步驟4：
查看系統的組態檔模板，將部分配置加入到圖23所示的kickstart組態檔中：
[root@localhost ftp]# cd
[root@localhost ~]#ls
anaconda-ks.cfg initial-setup-ks.cfg
[root@localhost ~]#cat anaconda-ks.cfg圖26 查看系統組態檔
[root@localhost ftp]# cd /var/ftp/
anaconda-ks.cfg initial-setup-ks.cfg
[root@localhost ~]# vim ks.cfg

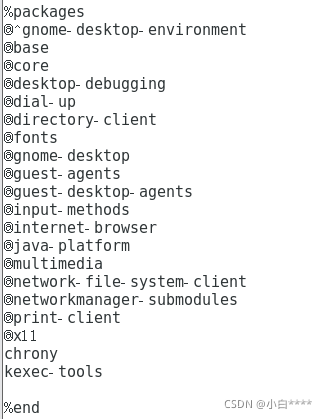

圖27 將系統組態檔資訊加入Kickstart組態檔中
5、步驟5：
將ks.cfg檔案地址加入引導程式：
[root@localhost ftp]# cd /var/lib/tftpboot/
[root@localhost tftpboot]# ls
initrd.img pxelinux.0 pxelinux.cfg vmlinuz
[root@localhost tftpboot]# cd pxelinux.cfg/
[root@localhost pxelinux.cfg]# vim default

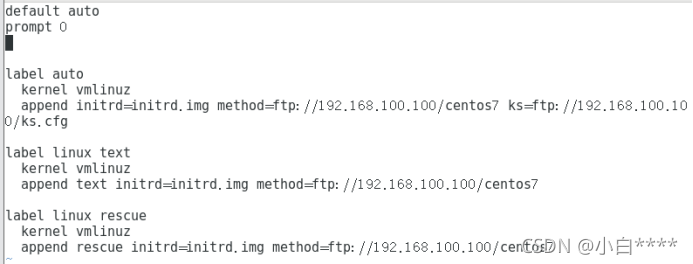

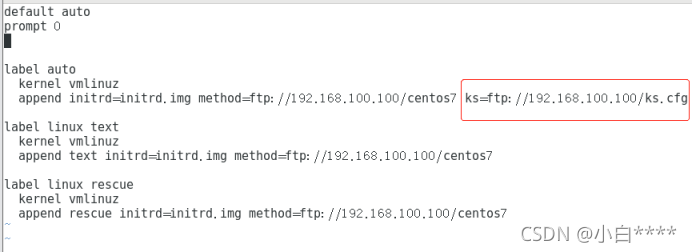

圖28 將組態檔地址寫入引導程式
2.6 CentOS7服務器開啟相關服務
關閉防火墻、增強功能，開啟DHCP、TFTP、VSFTPD服務：
[root@localhost gec]# systemctl stop firewalld.service
[root@localhost gec]# setenforce 0
[root@localhost gec]# systemctl start dhcp
[root@localhost gec]# systemctl start tftp
[root@localhost gec]# systemctl start vsftpd圖29開啟相關服務
2.7啟動CentOS7待部署端虛擬機
將待部署啟動，在Host-only網路下，該虛擬機將自動安裝系統，(由于此程序是連續的，截圖不能獲取到整個程序，僅以部分截圖進行展示)

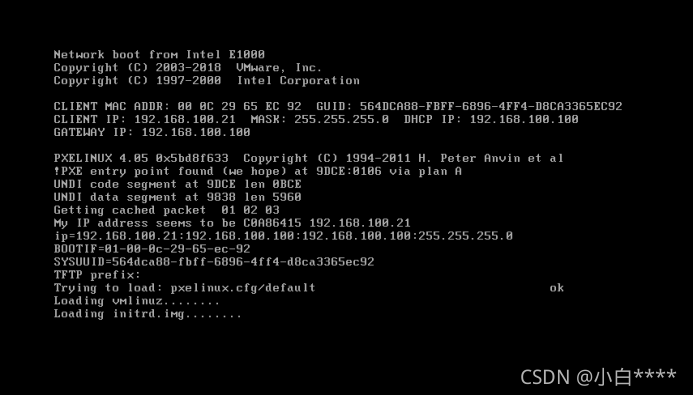

圖30成功加載組態檔

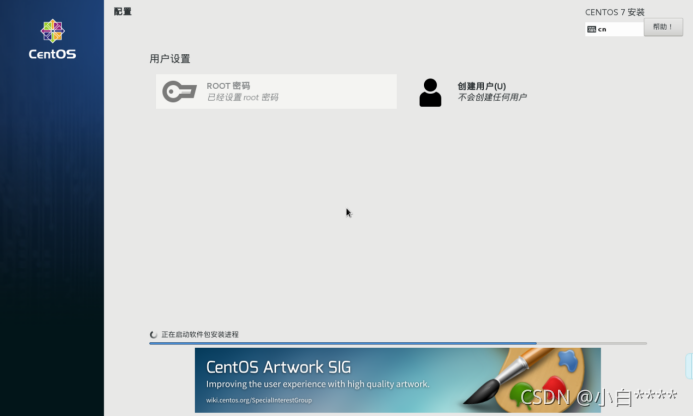

圖31系統正在安裝
