軟體架構風格分類
主要分為：
| 軟體架構風格 | 架構模型（列舉部分） |
|---|---|
| 資料流風格 | 批處理序列、管道與過濾器等 |
| 呼叫/回傳風格 | 層次結構、正交軟體結構、客戶機/服務器結構、瀏覽器/服務器結構等 |
| 獨立構件風格 | 行程通信、事件系統、MVC結構等 |
| 虛擬機風格 | 解釋器、基于規則的系統等 |
| 資料中心分割 | 資料庫系統、超文本系統、倉庫/黑板系統等 |
（一）、管道與過濾器（資料流風格）
特性：
1、每個構件都有一組輸入和輸出，構件讀取輸入的資料流，經過
內部處理，然后產生輸出資料流，
2、構件被稱為過濾器，這種風格的連接件就是資料流傳輸的管道
，將一個過濾器的輸出傳到另一過濾器的輸入
3、過濾器是獨立的物體，不能與其他的過濾器共享資料，而且一
個過濾器不知道它上游和下游的標識
4、適合批處理和非互動處理的系統，使軟體具有良好的資訊隱藏
性和模塊獨立性，從而產生高內聚、低耦合的特點

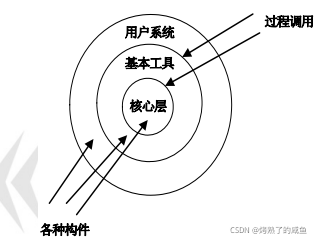

（二）、層次結構（呼叫/回傳風格）
特點：
1、層次系統中，每一層為上層提供服務，并作為其下層客戶，
2、連接件通過決定層間如何互動的協議來定義，拓撲約束包括對
相鄰層間互動的約束，
3、這種風格支持基于可增加抽象層的設計，允許將一個復雜問題
分解成一個增量步驟序列的實作

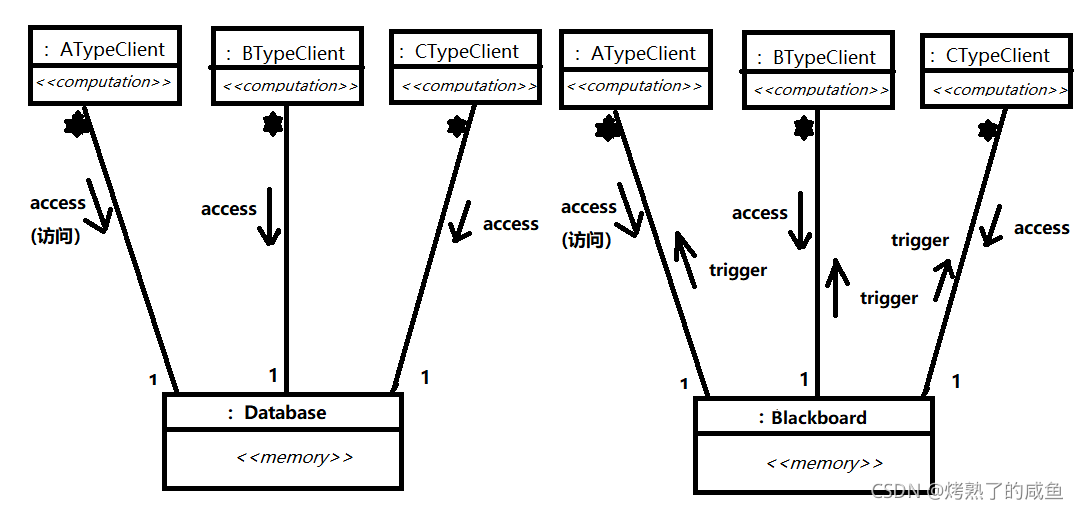

（三）、倉庫/黑板系統（資料中心風格）
特點：
1、中央資料結構說明當前狀態，獨立構件在中央資料存盤上執行
，倉庫與外構件間的相互作用在系統中會有較大的變化，
2、控制原則的選取將產生兩個主要的子類：
– 若輸入流中某類事件觸發行程執行選擇，倉庫是傳統型資料庫；
– 若中央資料結構的當前狀態觸發行程執行選擇，倉庫是黑板系統，
3、黑板系統的傳統應用是信號處理領域，如語音和模式識別，另
外的應用包括松耦合代理資料共享存取等

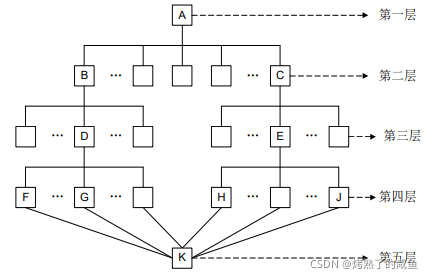

（四）、正交軟體結構（呼叫/回傳風格）
特點：
1、由組織層和線索的構件構成： 層是由一組具有相同抽象級別的構件構成； 線索是子系統的特例，它由完成不同層次功能的構件組成，通過相互呼叫來關聯，每一條線索完成整個系統中相對獨立的一部分功能，
2、 正交軟體架構的線索是相互獨立，即不同線索中的構件之間沒有相互呼叫，是一種以垂直線索構件族為基礎的層次化結構，
3、在軟體演化程序中，系統需求會不斷發生變化，在正交軟體架構中，因線索的正交性，每個需求變動僅影響某一條線索，

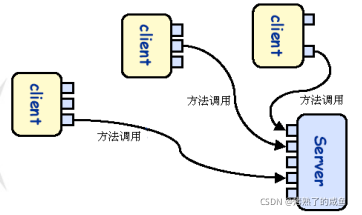

（五）、客戶機/服務器結構（Client/Server，C/S）（呼叫/回傳風格）
| 組成部分 | 作用 |
|---|---|
| 服務器 | 負責管理系統資源 |
| 客戶應用程式 | 提供互動界面、提交用戶請求、接收來自服務器的資訊等 |
| 網路 | 完成服務器和客戶應用程式之間的資料傳輸 |
特點：
1、服務器為多個客戶應用程式管理資料
2、對于硬體和軟體的變化具有極大的適應性和靈活性
3、易于對系統進行擴充和縮小
4、系統中的功能構件充分隔離

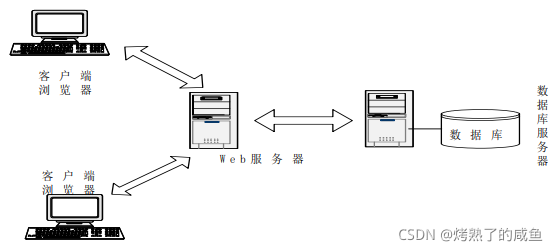

（六）、瀏覽器/服務器結構（呼叫/回傳風格）
特點：
1、B/S是C/S的擴展，
2、應用(程式)在一定程度上具有集中特征，
3、減輕安裝、配置和升級等維護作業，
4、層與層之間相互獨立，任何一層的改變都不影響其他層原有的功能，所以可用不同廠家的產品組成性能更佳的系統，（平臺透明性）

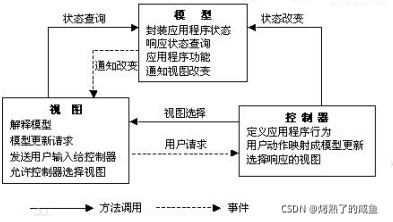

（七）、MVC結構（獨立構件風格）
模型(Model)－視圖(View)－控制器(Controller)
| 模塊 | 功能 |
|---|---|
| 視圖（view） | 用戶看到并與之互動的界面 |
| 模型（Model） | 表示企業資料和業務規則 |
| 控制器（Controller） | 接收用戶的輸入并呼叫模型和視圖完成用戶的需求，控制器本身不輸出任何結果也不做任何處理 |
特性：
MVC是一種軟體設計典范，用業務邏輯、資料、界面顯示分離的方
法組織代碼，將業務邏輯聚集到一個部件里面，在改進和個性化定制
界面及用戶互動的同時，不需要重新撰寫業務邏輯，
