LCD12864簡介

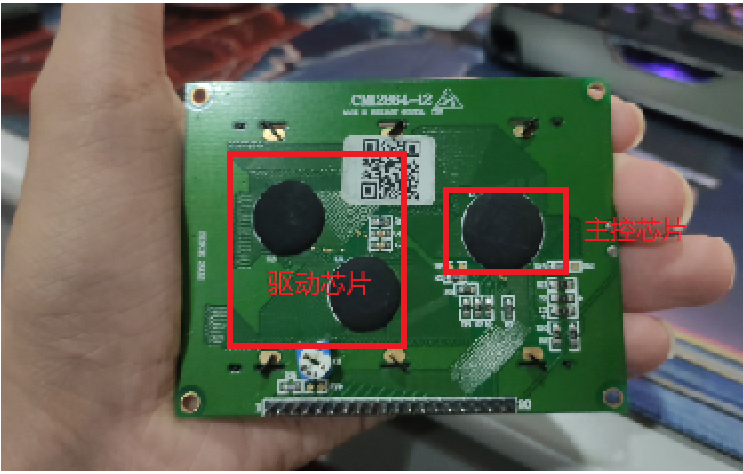

變態的LCD12864液晶屏，背面3個COB牛屎堆，一個主控芯片ST7920，另外兩個移位芯片ST7921

主控芯片ST7920的功能是

1.與我們的單片機并行通訊

2.字庫ROM，CGROM，DDRAM

3.行掃描COM0-COM31

4.列掃描SEG0-SEG63

5.串行方式發送資料到兩片ST7921驅動芯片

驅動芯片ST7921的功能是

1.接收來自ST7920的串行信號，轉化成并口驅動電壓

2.根據信號要求，兩片芯片分別驅動SEG64-SEG159,SEG160-SEG255

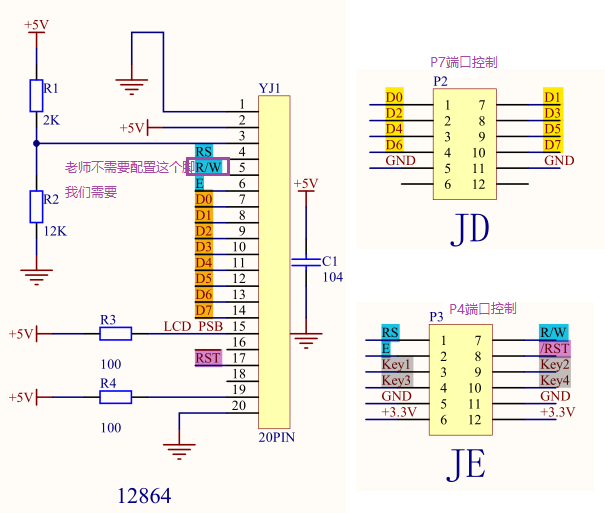

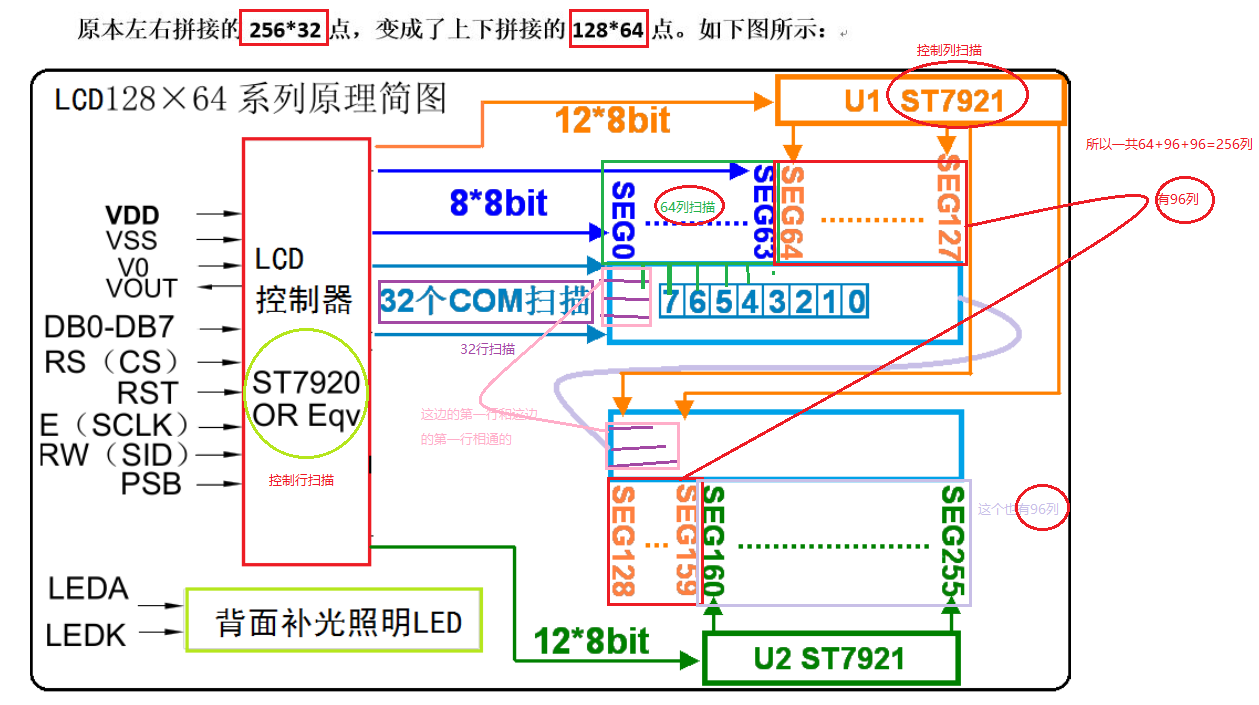

原理圖

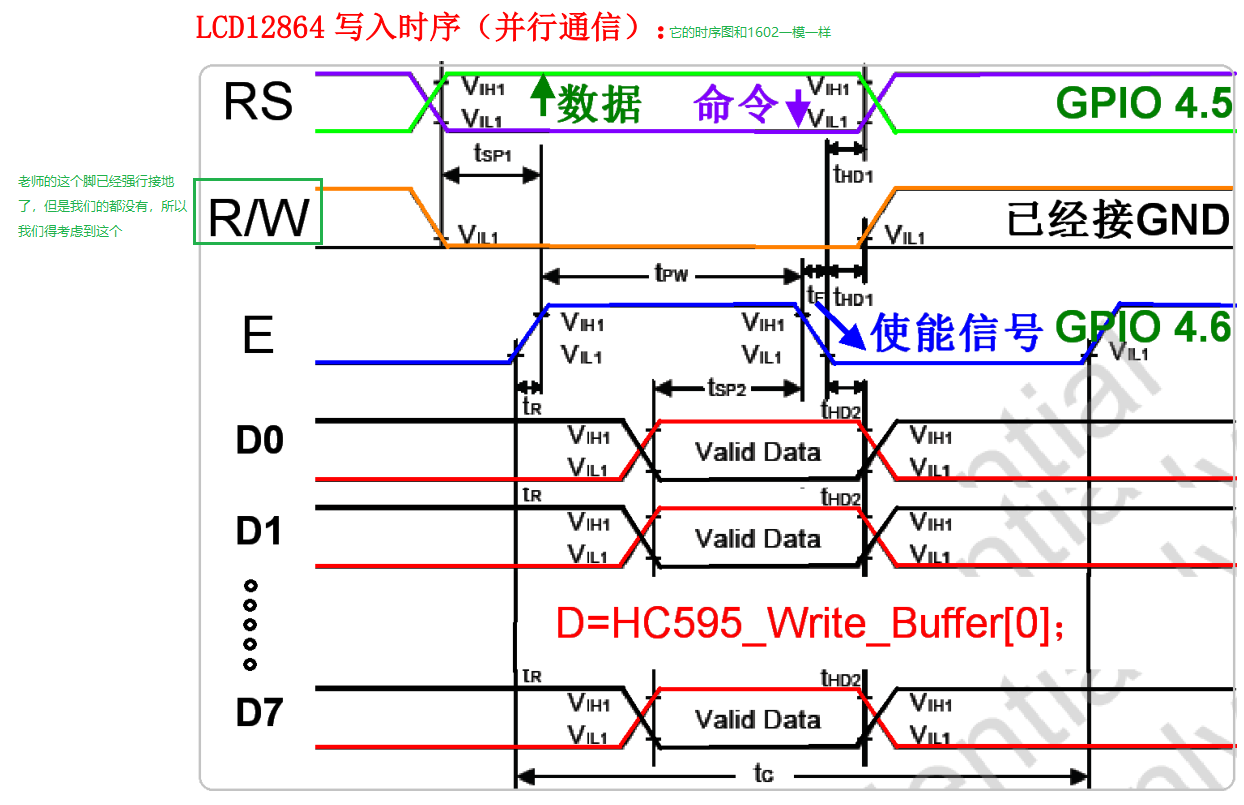

LCD12864時序圖

并行

寫指令函式LCD12864_Write_Cmd

void LCD12864_Write_Cmd(u8 add)//寫命令,因為操作的是地址
{
	LCD12864_RS = 0;
	LCD12864_RW = 1;
	LCD12864_E = 0;
	LCD12864_RW = 0;
	LCD12864_Delay(3);
	LCD12864_E = 1;
	LCD12864_DB = add;
	LCD12864_E = 0;
}

寫資料函式LCD12864_Write_Data

void LCD12864_Write_Data(u8 Dat)//寫資料
{
	LCD12864_RS = 1;
	LCD12864_RW = 1;
	LCD12864_E = 0;
	LCD12864_RW = 0;
	LCD12864_Delay(3);
	LCD12864_E = 1;
	LCD12864_DB = Dat;
	LCD12864_E = 0;
}

這些寫指令寫資料函式和1602一樣的因為他們的時序圖是一樣的，因此程式也是一樣的

12864 字符型 LCD 的寫操作程序（W R/W 接地 為低電平）：

1. 寫命令程序：RS 低 電平，然后命令加載到 D0- -D7, E 腳產生 下降沿 ，命令即被12864 接收并執行，
2. 寫內容程序：RS 高 電平，然后資料加載到 D0- -D7, E 腳產生 下降沿 ，資料即被 12864接收并顯示 ，

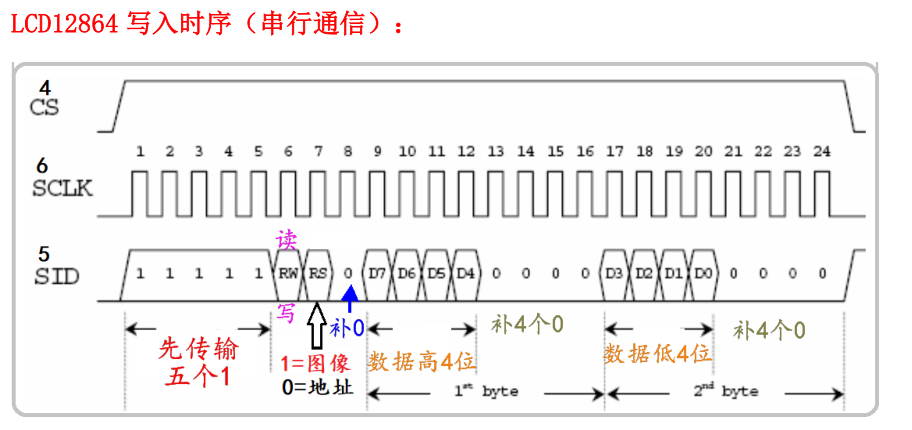

串行(我們沒用到，想用的自己分析這個時序圖就行了)

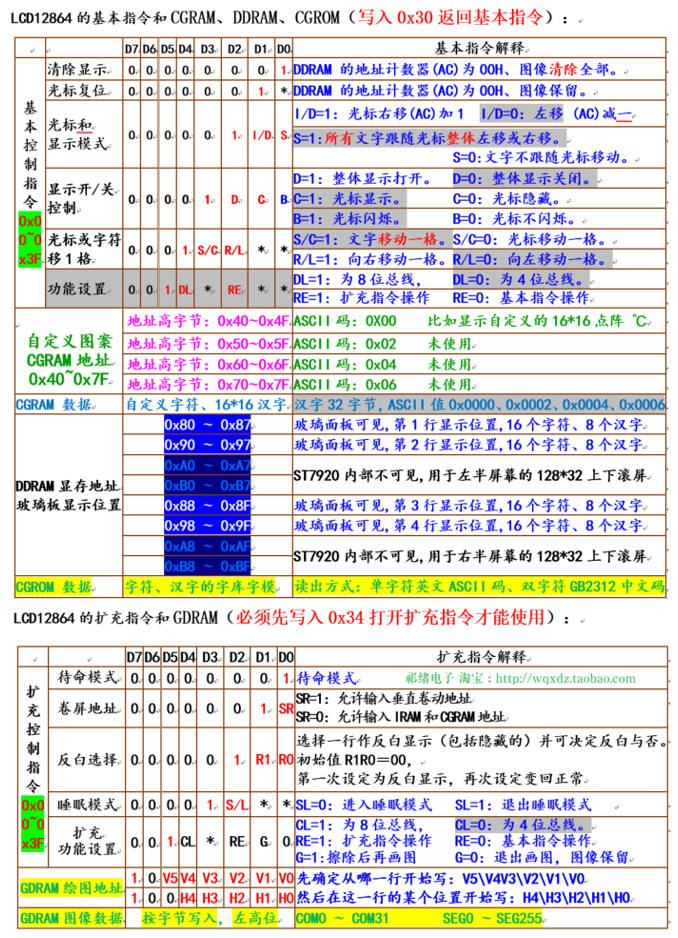

LCD12864的命令，CGRAM，DDRAM，DDROM，GDRAM

1.基本命令，地址范圍是0x00–0x3f，用來操作液晶的硬體配置等基本功能

2.擴充指令，地址范圍是0x00–0x3f，用來繪圖，反白顯示等高級功能

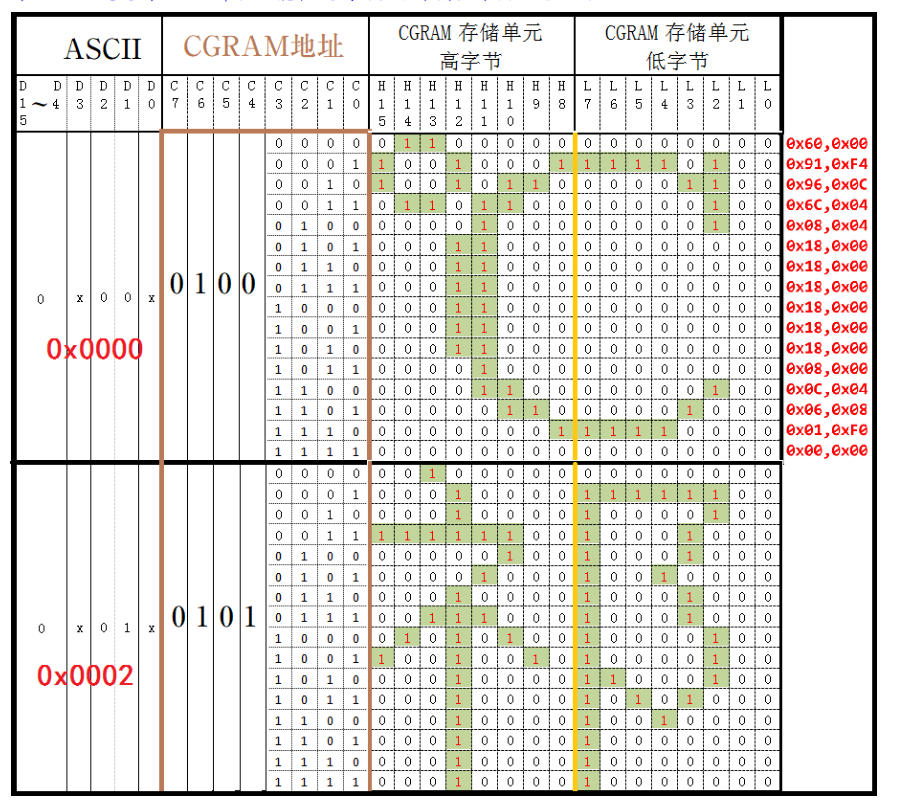

3.CGRAM，地址范圍0x40–0x7f，用來保存液晶本身沒有的其他自定義的影像

4.DDRAM，地址范圍是0x80–0x8f，用來保存ASCII碼值，通過ASCII碼指向自定義CGRAM影像資料首地址或者光刻的CGRAM影像資料首地址

5.GDRAM，地址范圍是0x80–0xff，允許擴充指令后，用于繪圖

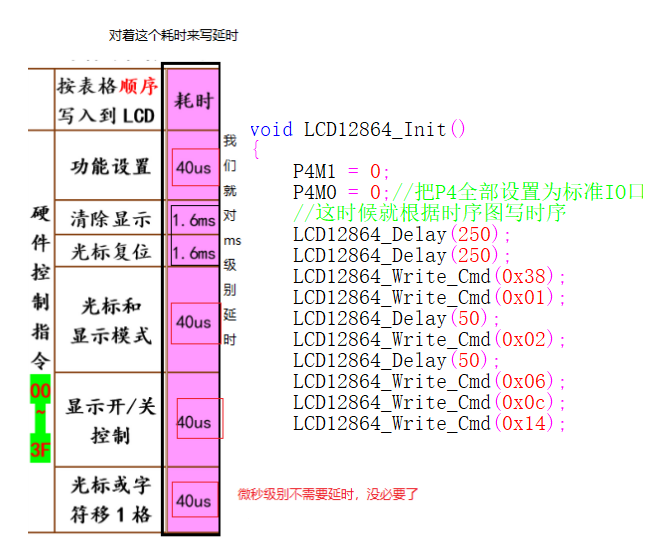

前面初始化那一段可以直接用1602的，效果是一樣的，那個圖見另一篇

初始化函式LCD12864_Init

void LCD12864_Init()
{
	P4M1 = 0;
	P4M0 = 0;//把P4全部設定為標準IO口，這里不講究了
	//這時候就根據時序圖寫時序
	LCD12864_Delay(250);		    //上電后等待至少15ms，才能往LCD寫指令
	LCD12864_Delay(250);			//上電后等待至少15ms，才能往LCD寫指令
	LCD12864_Write_Cmd(0x38);
	LCD12864_Write_Cmd(0x01);
	LCD12864_Delay(50);
	LCD12864_Write_Cmd(0x02);
	LCD12864_Delay(50);
	LCD12864_Write_Cmd(0x06);
	LCD12864_Write_Cmd(0x0c);
	LCD12864_Write_Cmd(0x14);
}

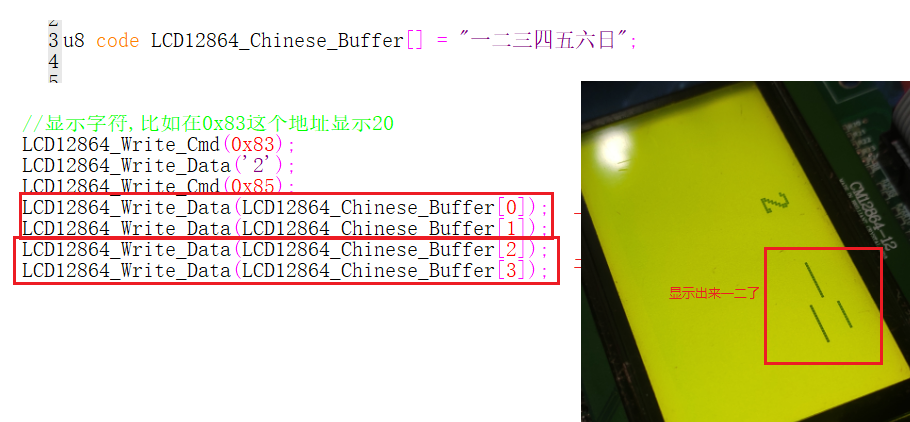

為了看初始化咋樣，我們顯示一個字符看看，就暫且在初始化下面寫，不能顯示就看看代碼哪錯了

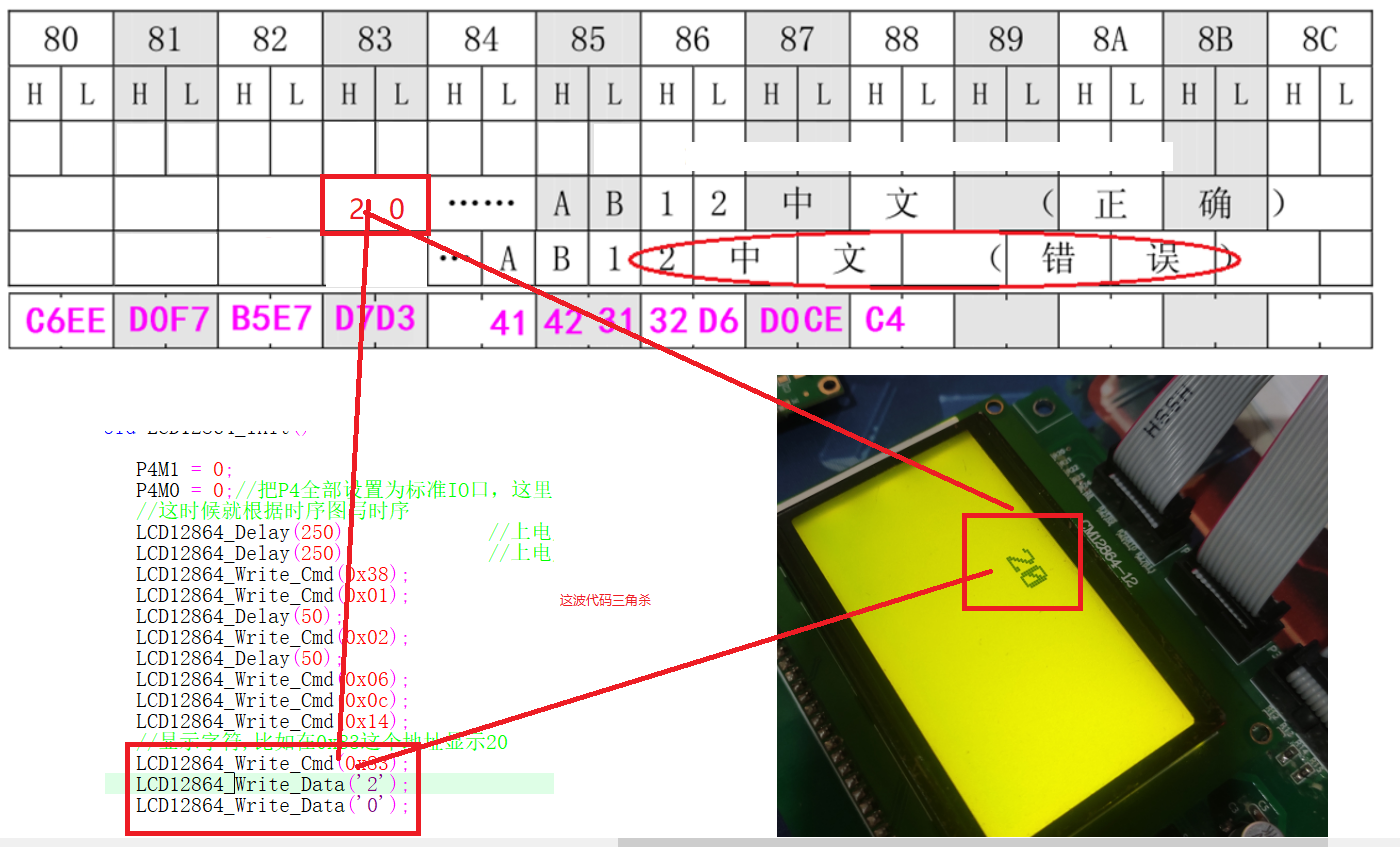

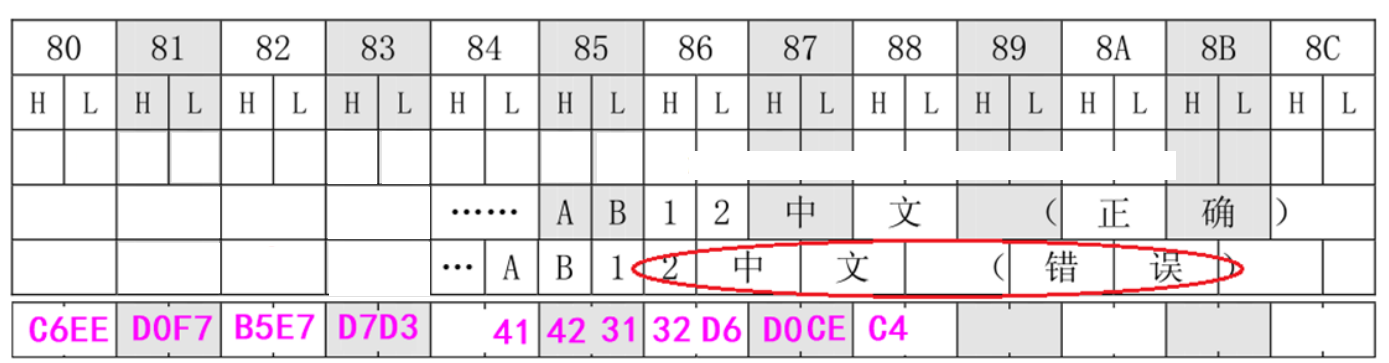

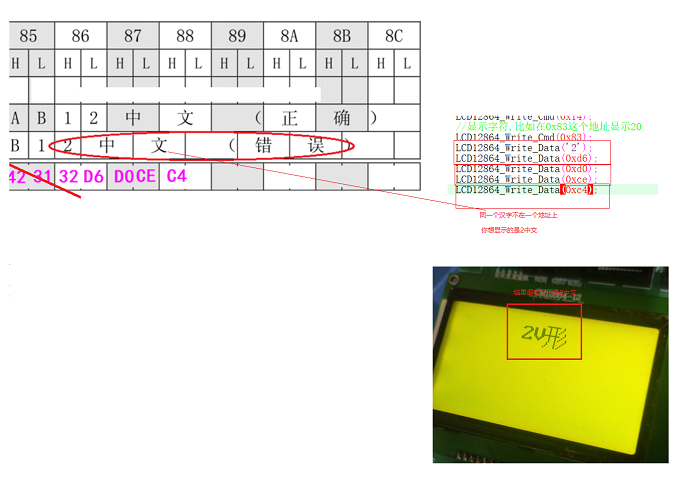

中文錯誤顯示

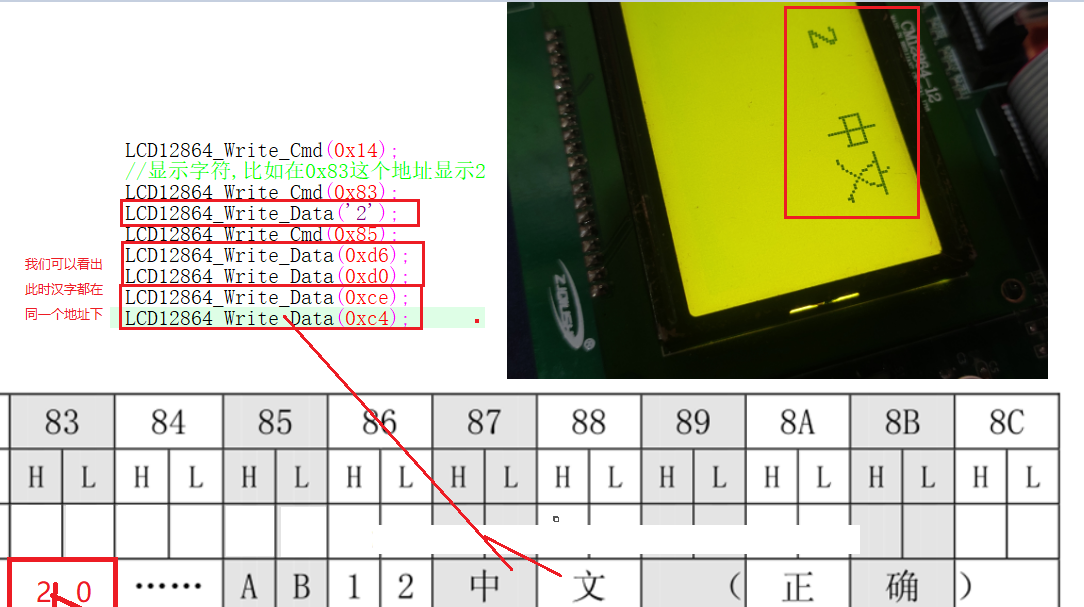

中文正確顯示

為了方便顯示漢字，我們創建漢字快取陣列（當然下面并不是方便的操作，但是為了讓初學者明白原理，這是最好的操作）

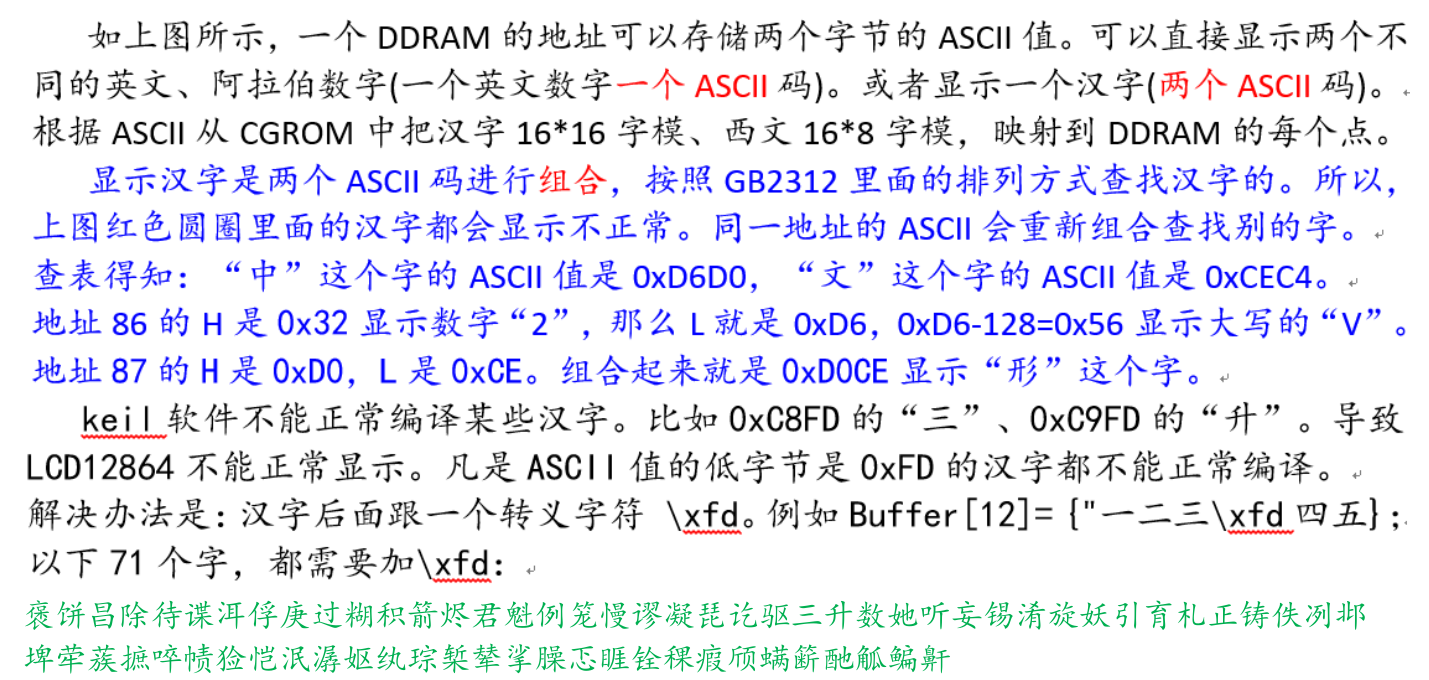

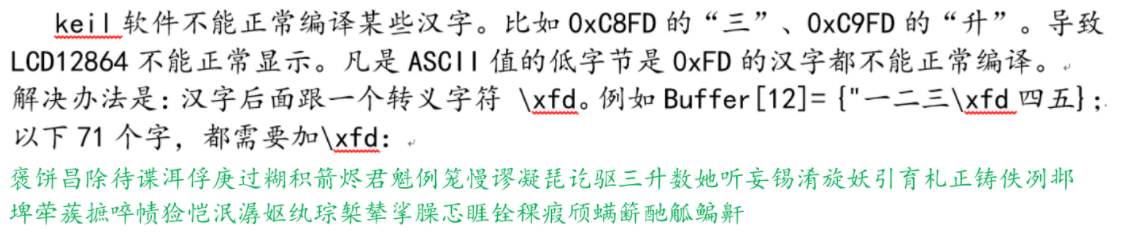

很重要的東西，顯示漢字的缺陷

液晶顯示服務

//液晶顯示服務
void LCD12864_Display_Ser()
{
	LCD12864_Write_Cmd(0x80);
	LCD12864_Write_Data(LCD12864_Write_Buffer[0]);
	LCD12864_Write_Data(LCD12864_Write_Buffer[1]);
	LCD12864_Write_Data(LCD12864_Write_Buffer[2]);
	LCD12864_Write_Data(LCD12864_Write_Buffer[3]);
	LCD12864_Write_Data(LCD12864_Chinese_Buffer[14]);
	LCD12864_Write_Data(LCD12864_Chinese_Buffer[15]);//年
	LCD12864_Write_Data(LCD12864_Write_Buffer[4]);
	LCD12864_Write_Data(LCD12864_Write_Buffer[5]);
	LCD12864_Write_Data(LCD12864_Chinese_Buffer[16]);
	LCD12864_Write_Data(LCD12864_Chinese_Buffer[17]);//月
	LCD12864_Write_Data(LCD12864_Write_Buffer[6]);
	LCD12864_Write_Data(LCD12864_Write_Buffer[7]);
	LCD12864_Write_Data(LCD12864_Chinese_Buffer[18]);
	LCD12864_Write_Data(LCD12864_Chinese_Buffer[19]);//日
}

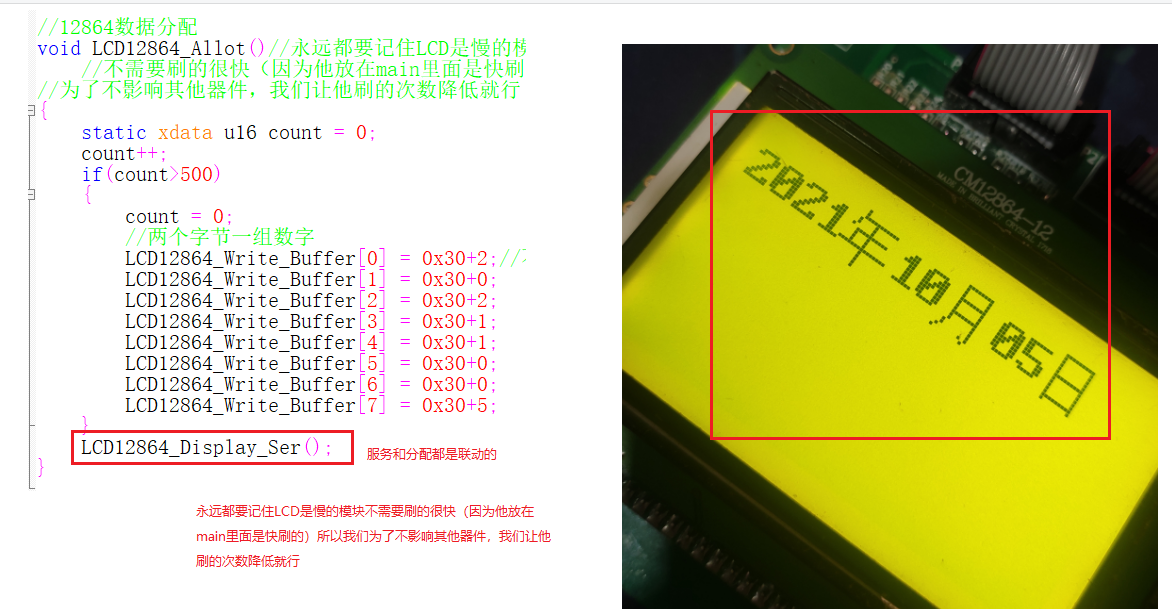

液晶資料分配

void LCD12864_Allot()//永遠都要記住LCD是慢的模塊
	//不需要刷的很快（因為他放在main里面是快刷的）所以我們
//為了不影響其他器件，我們讓他刷的次數降低就行
{
	static xdata u16 count = 0;
	count++;
	if(count>500)
	{
		count = 0;
		//兩個位元組一組數字
		LCD12864_Write_Buffer[0] = 0x30+2;//不能直接2，要轉成ASCII值
		LCD12864_Write_Buffer[1] = 0x30+0;
		LCD12864_Write_Buffer[2] = 0x30+2;
		LCD12864_Write_Buffer[3] = 0x30+1;
		LCD12864_Write_Buffer[4] = 0x30+1;
		LCD12864_Write_Buffer[5] = 0x30+0;
		LCD12864_Write_Buffer[6] = 0x30+0;
		LCD12864_Write_Buffer[7] = 0x30+5;
	}
	LCD12864_Display_Ser();
}

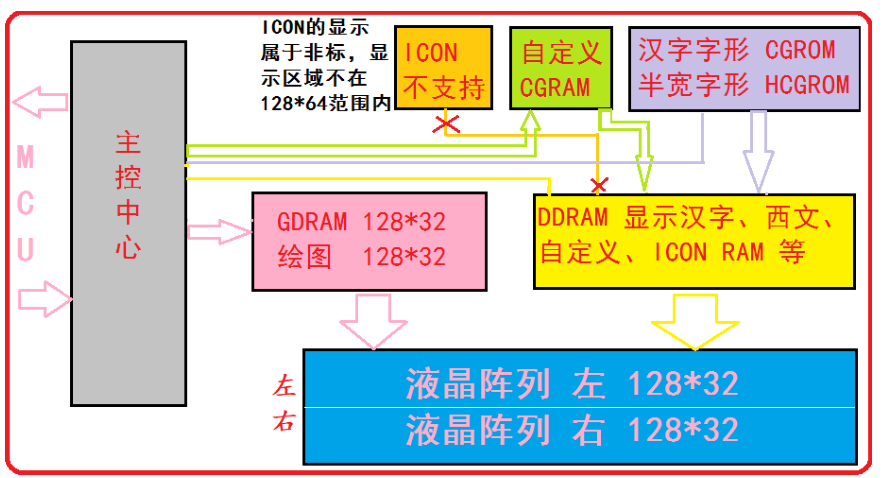

12864液晶的各種存盤器關系圖

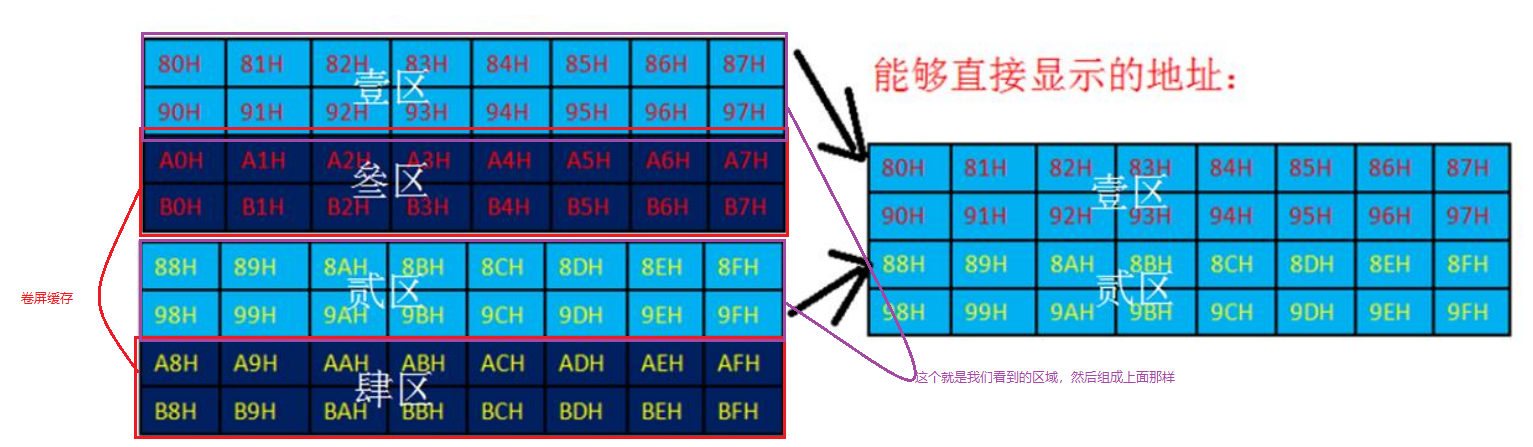

下圖是DDRAM的存盤地址結構圖，需顯示的漢字就是顯示在這里，液晶電路是左右半屏拼接，實際上顯示是上下半屏拼接，A0H–A7H，B0H–B7H，這兩行是上半屏的但是不顯示出來，做上下卷屏操作的時候用，A8H–AFH，B8H–BFH，就是下半屏的卷屏快取

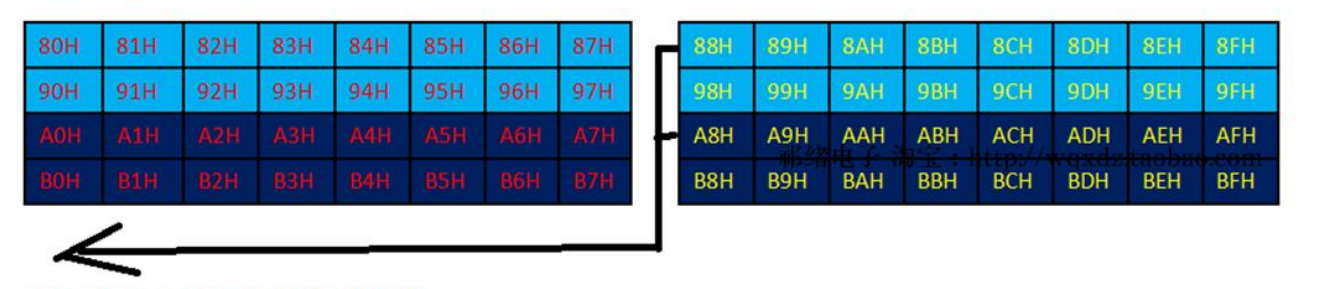

如果是左右移屏操作，向左移屏，88H會顯示到87H的位置，但是，地址編號和內容不改變，只是修改了顯示位置

內部電路的結構

顯示屏上面的實際位置

1.液晶初始化操作

復位后，按順序寫入指令（開顯示0x0c）和（清屏0x01），然后延時一段時間

2.直接顯示英文和漢字的操作

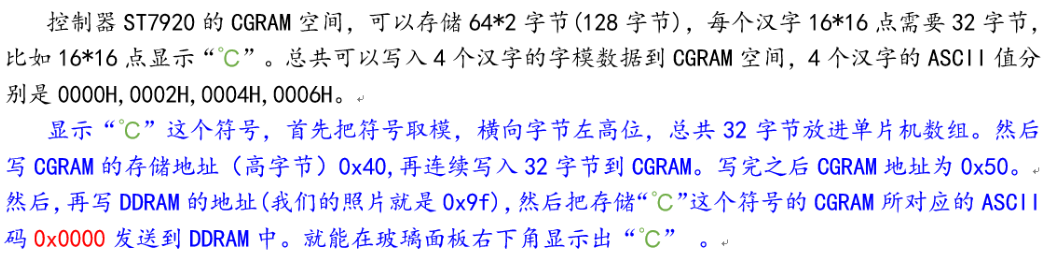

3.顯示自定義字符的操作
