動態注冊廣播流程
- 動態注冊廣播流程
- 廣播發送流程
動態注冊廣播流程

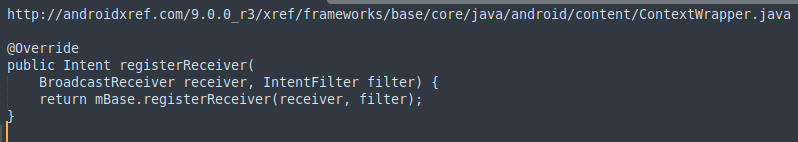

1.在Activity中動態注冊廣播時，呼叫registerReceiver方法,會呼叫到ContextWrapper的registerReceiver方法：

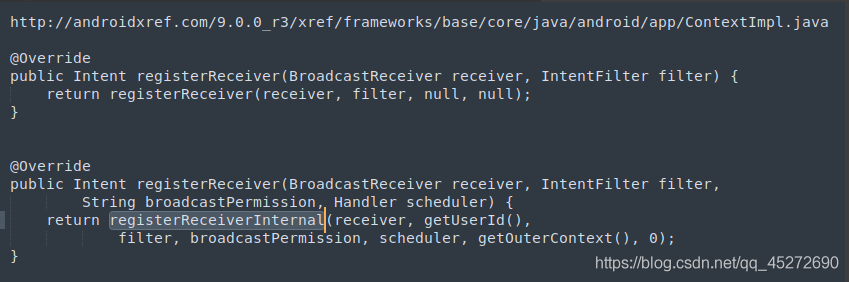

2.這個方法內部，mBase其實就是一個ContextImpl型別的物件，所以會執行ContextImpl類的registerReceiver方法

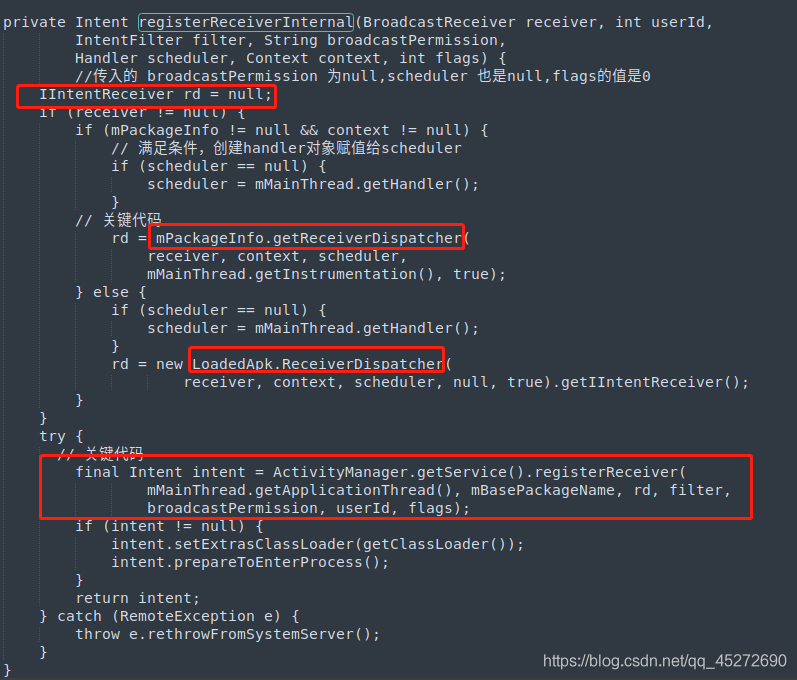

經過registerReceiver多載最侄訓呼叫到registerReceiverInternal這個方法中，在這個方法中會先將scheduler先賦值為主執行緒的handler（上面傳的scheduler為null，這個Hanlder是后面用來分發ActivityManagerService發送過的廣播用的）；
接下來創建一個IIntentReceiver型別的物件：如果mPackageinfo不為空呼叫mPackageInfo.getReceiverDispatcher創建，為空呼叫LoadedApk.ReceiverDispatcher創建（mPackageInfo是LoadedApk型別的物件）,其實IIntentReceiver就是LoadedApk.ReceiverDispatcher.InnerReceiver型別的物件，由于InnerReceiver是繼承IIntentReceiver.Stub，所以這個InnerReceiver型別的物件其實就是一個Binder，它后面作為app行程和system_server行程進行通信的橋梁（AMS在收到相應的廣播時，就是通過這個Binder物件來通知MainActivity來接收的，），mPackageInfo是LoadedApk型別的物件，接著先分析LoadedApk類的getReceiverDispatcher方法的具體實作：

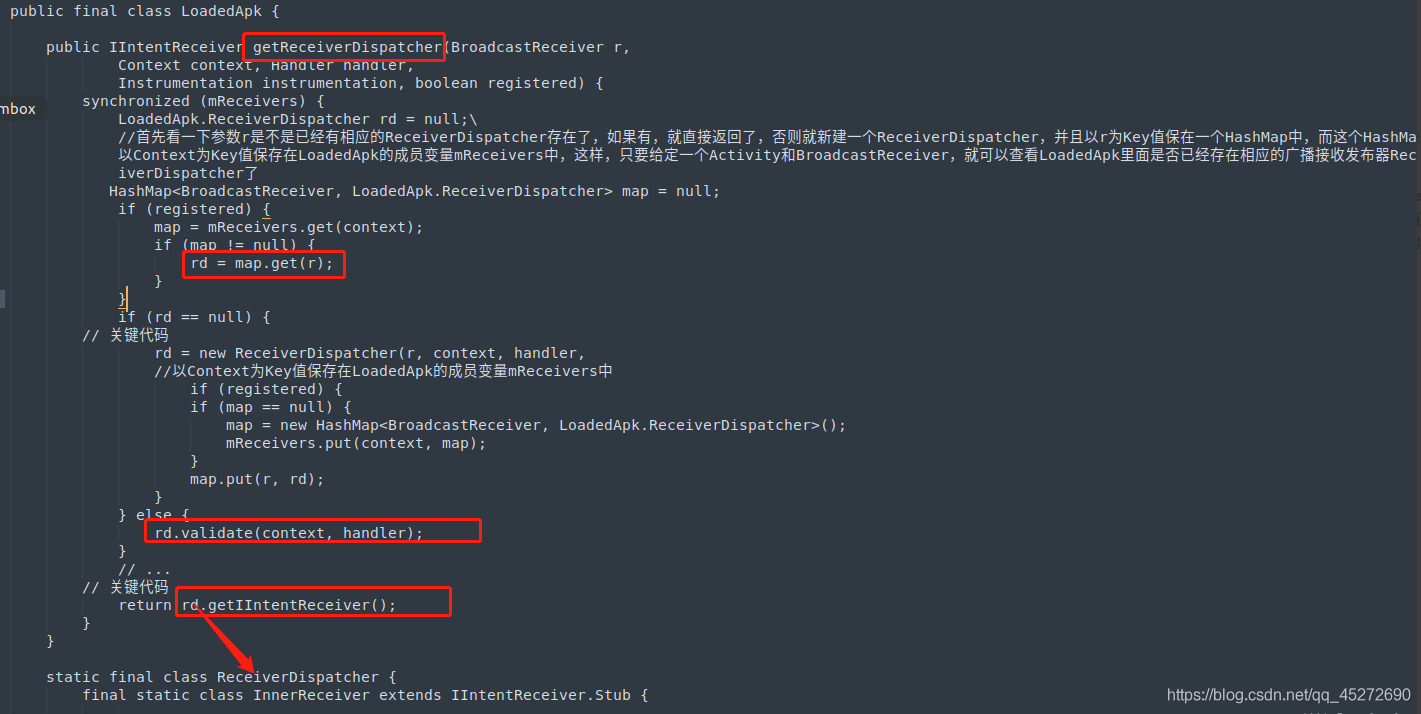

通過LoadedApk的getReceiverDispatcher方法，可以看出，它里面呼叫了LoadedApk.ReceiverDispatcher的構造方法，從上面貼出的代碼可以看到，這個構造方法里面創建了一個InnerReceiver的物件，并將這個物件賦值給mIIntentReceiver這個變數，后面通過getIIntentReceiver方法獲取的就是這個InnerReceiver型別的物件，
小結：
1.在新建廣播接收發布器ReceiverDispatcher時，會在建構式里面創建一個InnerReceiver實體，這是一個Binder物件，實作了IIntentReceiver介面，可以通過ReceiverDispatcher.getIIntentReceiver函式來獲得，獲得后就會把它傳給ActivityManagerService，以便接收廣播，
2.在ReceiverDispatcher類的建構式中，還會把傳進來的Handle型別的引數activityThread保存下來，以便后面在分發廣播的時候使用，
LockedApk中有一個mReceivers物件，以Context為key， HashMap<BroadcastReceiver, LoadedApk.ReceiverDispatcher>為value，每一個Context都有一個這樣的hashmap，key就是receiver，value是ReceiverDispatcher，每一個receiver都對應一個ReceiverDispatcher，
總結：就是創建了一個RD物件（ReceiverDispatcher為了之后AMS和收到廣播之后遠程呼叫和可以通過handler插入到訊息佇列中去處理），這個是在LockedApk中創建的，首先LockedApk有一個mReceivers屬性，這個屬性里面存放的是key是Context，value是這個背景關系中所有注冊了receiver的集合，key是receiver，value是RD，這個RD構造方法里面保存了hander以便收到訊息之后添加到訊息佇列中，RD里面有一個靜態類InnerReceiver繼承自這個類IIntentReceiver.Stub是個代理所以可以通過他進行AMS到Rd中的通信
3.在完成了mPackageInfo.getReceiverDispatcher()創建InnerReceiver物件后，繼續呼叫了AMS的registerReceiver方法
拆開進行分析：
（1）首先獲取注冊的行程資訊

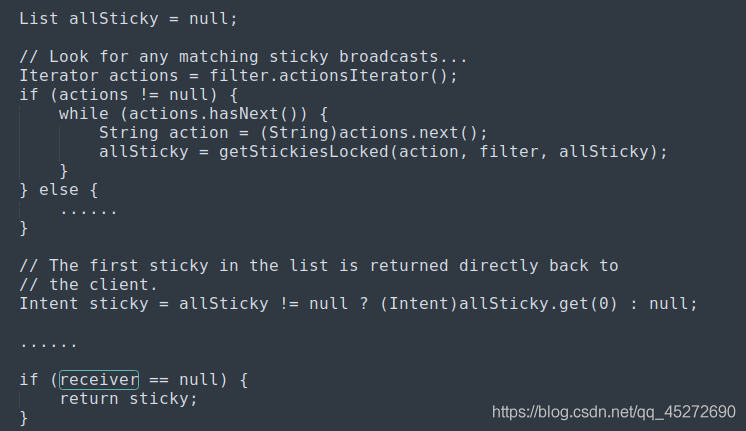

（2）接著迭代filter的actions進行呼叫getStickLocked函式查找一下有沒有對應的sticky intent串列存在，
sticky intent串列：我們在最后一次呼叫sendStickyBroadcast函式來發送某個Action型別的廣播時，系統會把代表這個廣播的Intent保存下來，這樣，后來呼叫registerReceiver來注冊相同Action型別的廣播接收器，就會得到這個最后發出的廣播，這就是為什么叫做Sticky Intent了，這個最后發出的廣播雖然被處理完了，但是仍然被粘住在ActivityManagerService中，以便下一個注冊相應Action型別的廣播接收器還能繼承處理，
（3）接下來把廣播接收器receiver保存一個ReceiverList串列中，這個串列的宿主行程是rl.app，在ActivityManagerService中，用一個行程記錄塊來表示這個應用程式行程，它里面有一個串列receivers，專門用來保存這個行程注冊的廣播接收器，接著，又把這個ReceiverList串列以receiver為Key值保存在ActivityManagerService的成員變數mRegisteredReceivers中，這些都是為了方便在收到廣播時，快速找到對應的廣播接收器的，
（4）上面只是把廣播接收器receiver保存起來了，但是還沒有把它和filter關聯起來，這里就創建一個BroadcastFilter來把廣播接收器串列rl和filter關聯起來，然后保存在ActivityManagerService中的成員變數mReceiverResolver中去，

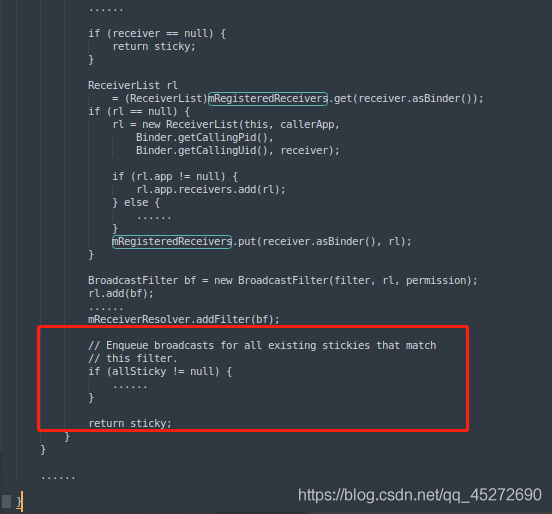

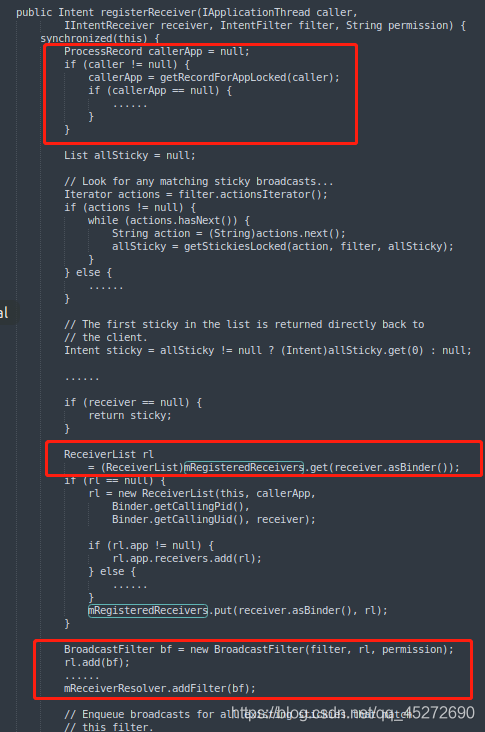

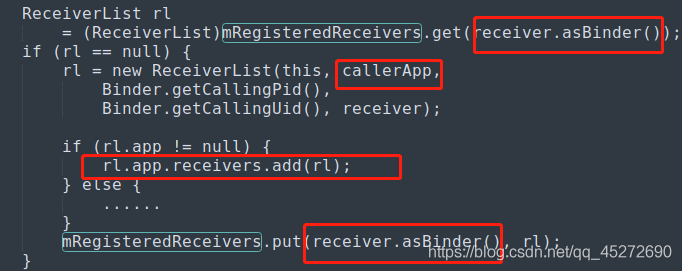

這個方法內部，首先獲取了最后一個粘性訊息（如果有多個action，取最后一個action的最后一次粘性訊息，在最后進行回傳這個粘性訊息，如果注冊的receiver傳入的是null只傳入了actions，那么會直接回傳這個最后的粘性訊息），接著通過AMS的本地集合變數mRegisteredReceivers通過receiver（key）獲取rl（ReceiverList就是value）獲取不到進行創建rl，rl構造方法中傳入了行程記錄塊（callerApp）和Binder呼叫者的uid和pid，還有receiver，創建完后之后把當前rl添加到rl的行程記錄塊里面的receivers中，然后將receiver為key，rl為value保存添加到mRegisteredReceivers中；

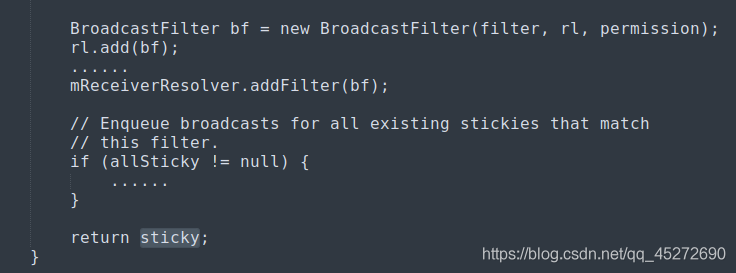

receivers保存完之后開始保存filter，創建一個BroadcastFilter（將filter和rl傳入），接著把bf添加到rl中，并把bf添加到AMS本地集合mReceiverResolver中，
這樣注冊程序就完成了，
廣播發送流程
廣播的發送者將廣播發送到ActivityManagerService，ActivityManagerService接收到這個廣播以后，就會在自己的注冊中心查看有哪些廣播接收器訂閱了該廣播，然后把這個廣播逐一發送到這些廣播接收器中，但是ActivityManagerService并不等待廣播接收器處理這些廣播就回傳了，因此，廣播的發送和處理是異步的，概括來說，廣播的發送路徑就是從發送者到ActivityManagerService，再從ActivityManagerService到接收者，這中間的兩個程序都是通過Binder行程間通信機制來完成的

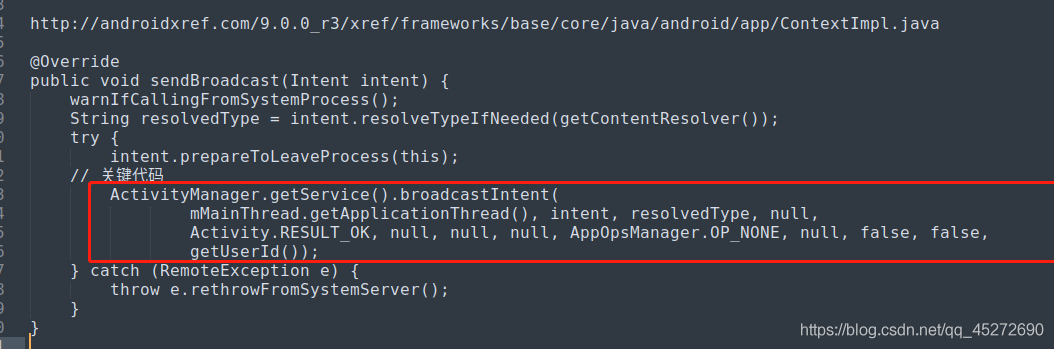

1.在Activity中發送廣播，sendBroadCast方法其實是呼叫了ContextWrapper的sendBroadcast方法，ContextWrapper類中的sendBroadcast方法，其實也是呼叫了ContextImpl的sendBroadcast方法
這里的resolvedType表示這個Intent的MIME型別

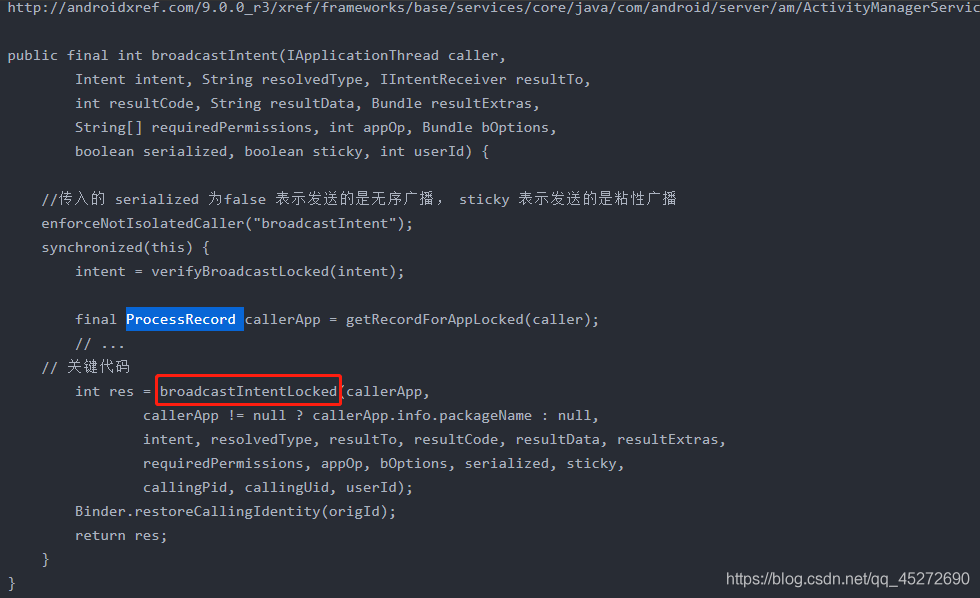

- 這個方法中，通過行程間通信的的方式，呼叫了system_server行程的ActivityManagerService的broadcastIntent方法

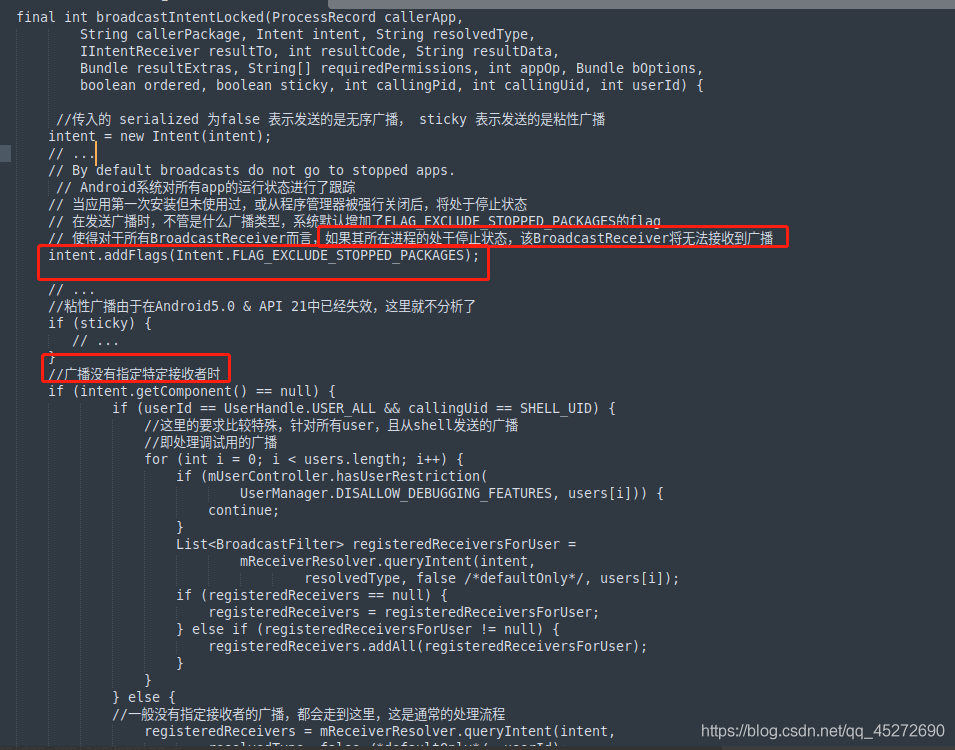

在里面呼叫了broadcastIntentLocked方法，拆開進行分析：
3. 首先對Intent進行了處理，如果broadCastReceiver所在行程死亡那么將不會收到該廣播
-

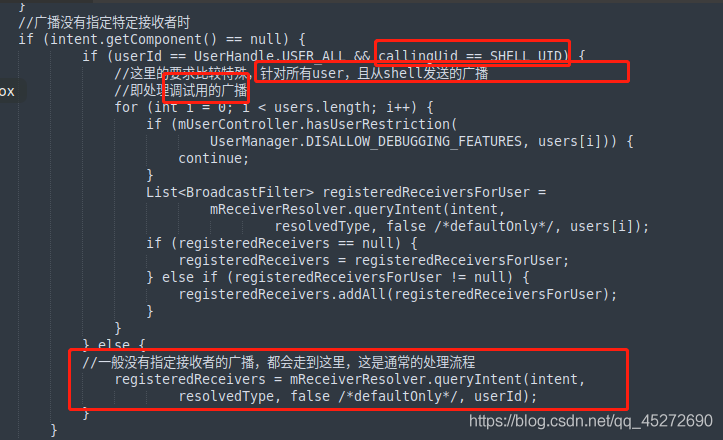

如果廣播沒有指定特性的接受者的話那么會呼叫到mReceiverResolver.queryIntent（）這個方法中，在上面注冊的時候BroadcastFilter實體保存在了ActivityManagerService的成員變數mReceiverResolver中，這個BroadcastFilter實體包含了我們所注冊的廣播接收器，這里就通過mReceiverResolver.queryIntent函式將這個BroadcastFilter實體取回來，由于注冊一個廣播型別的接收器可能有多個，所以這里把所有符合條件的的BroadcastFilter實體放在一個List中，然后回傳來，
-

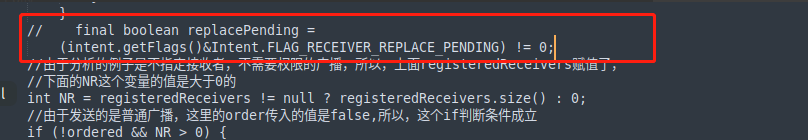

這里是查看一下這個intent的Intent.FLAG_RECEIVER_REPLACE_PENDING位有沒有設定，如果設定了的話，AMS就會在當前的系統中查看有沒有相同的intent還未被處理，如果有的話，就有當前這個新的intent來替換舊的intent，
-

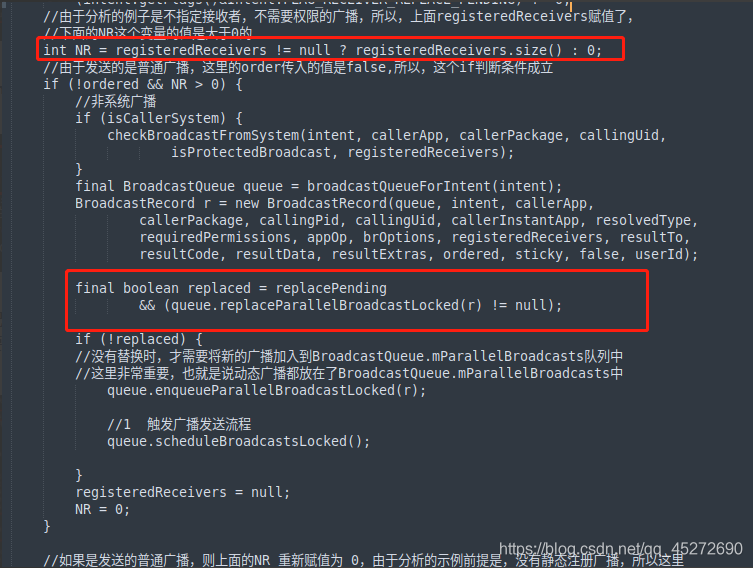

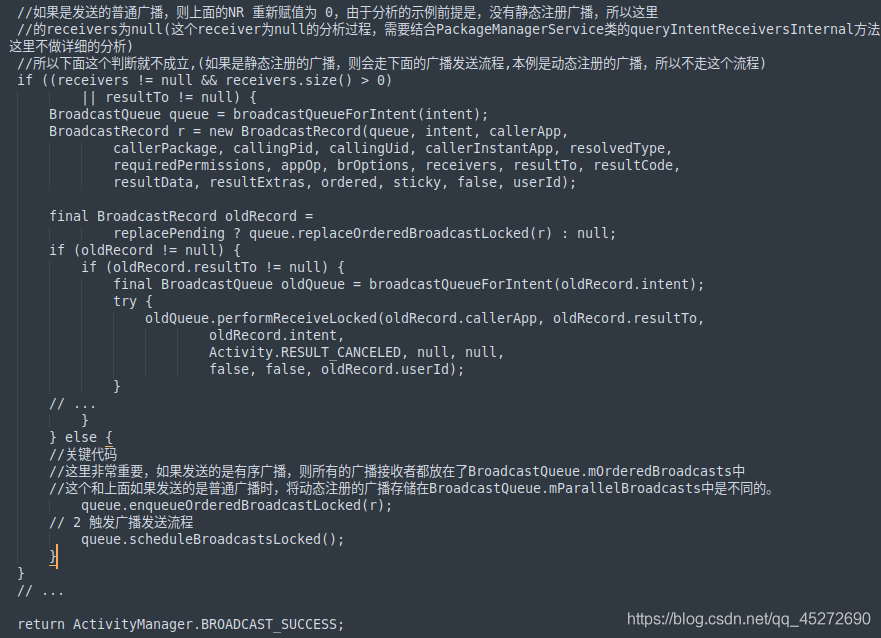

這個if陳述句首先創建一個廣播記錄塊BroadcastRecord，里面記錄了這個廣播是由誰發出的以及要發給誰等相關資訊，由于前面得到的replacePending變數為false，這里得到的replaced變數的值也為false，于是執行下面的if陳述句，沒有替換時，才需要將新的廣播加入到BroadcastQueue.mParallelBroadcasts佇列中，等待進一步處理；進一步處理的操作由函式scheduleBroadcastsLocked進行，處理完成之后會把NR重置
上面分析的是動態廣播（NR>0因為是在動態regist的時候會把bf添加到mReceiverResolver這個AMS本地變數中，如果是靜態的是查詢不到mReceiverResolver變數里面的bf），接下來分析靜態注冊的廣播，靜態注冊的廣播receivers不為null，
小結：
1.先獲取動態注冊的廣播和靜態注冊的廣播，并將這些廣播分別存盤到兩個不同的串列中
2.判斷是否是發送的普通廣播，如果是，并且動態注冊的廣播，則先將動態注冊的廣播發送， 走后續的廣播發送流程，接著判斷是否有靜態廣播，如果有靜態廣播，則發送靜態廣播，(從原始碼代碼邏輯可以知道，普通廣播的發送，是動態廣播優先靜態廣播發送)如果發送的是有序廣播，則會將第一步的兩個串列合并到receivers串列中，并按照優先級對廣播進行排序，具體的排序規則是，優先級高的排前面，對于相同優先級的，動態優先靜態，對于優先級相同，廣播型別相同，如果都是動態廣播型別，則先注冊的優先后注冊的，對于都是靜態廣播型別，則先掃描的由于后掃描的，
3.將廣播將第二步的廣播串列，添加到BroadcastQueue的mParallelBroadcasts或者mOrderedBroadcasts中，如果廣播按照普通方式發送，則將廣播存盤在mParallelBroadcasts串列中，如果是靜態廣播存盤在mOrderedBroadcasts串列中，如果發送方式是有序廣播，則將所有的廣播(不管是靜態注冊的還是動態注冊的)都存盤在mOrderedBroadcasts串列中，
- 動態廣播：通過呼叫BroadcastQueue的enqueueOrderedBroadcastLocked方法將發送的廣播存盤在BroadcastQueue的mParallelBroadcasts串列中，然后通過scheduleBroadcastsLocked方法發送廣播，

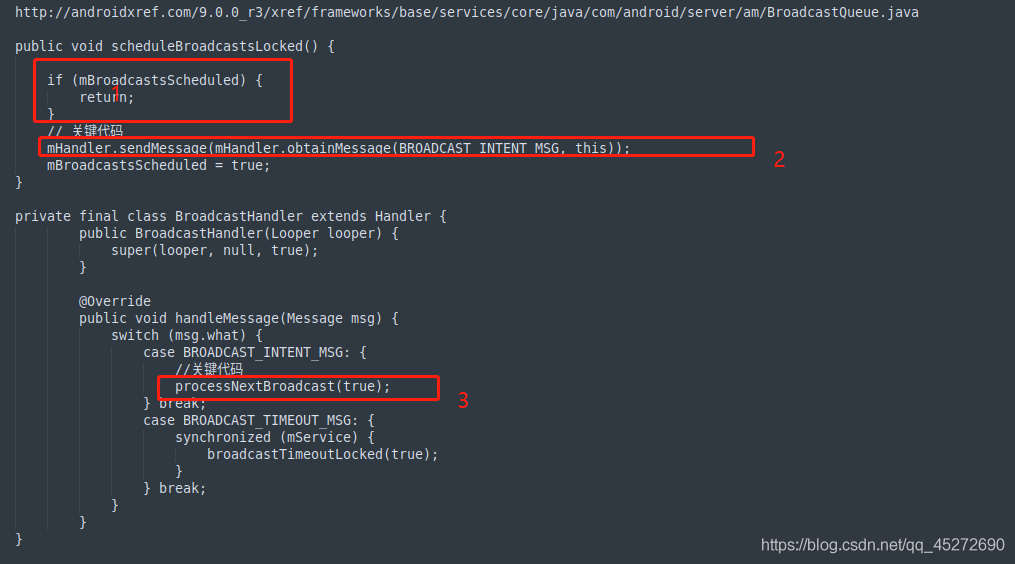

這里的mBroadcastsScheduled表示ActivityManagerService當前是不是正在處理其它廣播，如果是的話，這里就先不處理直接回傳了，保證所有廣播串行處理，注意這里處理廣播的方式，它是通過訊息回圈來處理，每當AMS接收到一個廣播時，它就把這個廣播放進自己的訊息佇列去就完事了，根本不管這個廣播后續是處理的，因此，這里我們可以看出廣播的發送和處理是異步的，這里的成員變數mHandler是一個在ActivityManagerService內部定義的Handler類變數，通過它的sendEmptyMessage函式把一個型別為BROADCAST_INTENT_MSG的空訊息放進AMS的訊息佇列中去，這里的空訊息是指這個訊息除了有型別資訊之外，沒有任何其它額外的資訊，因為前面已經把要處理的廣播資訊都保存在mParcelBroadcasts中了，等處理這個訊息時，從mParcelBroadcasts就可以讀回相關的廣播資訊了，因此，這里不需要把廣播資訊再放在訊息內容中，

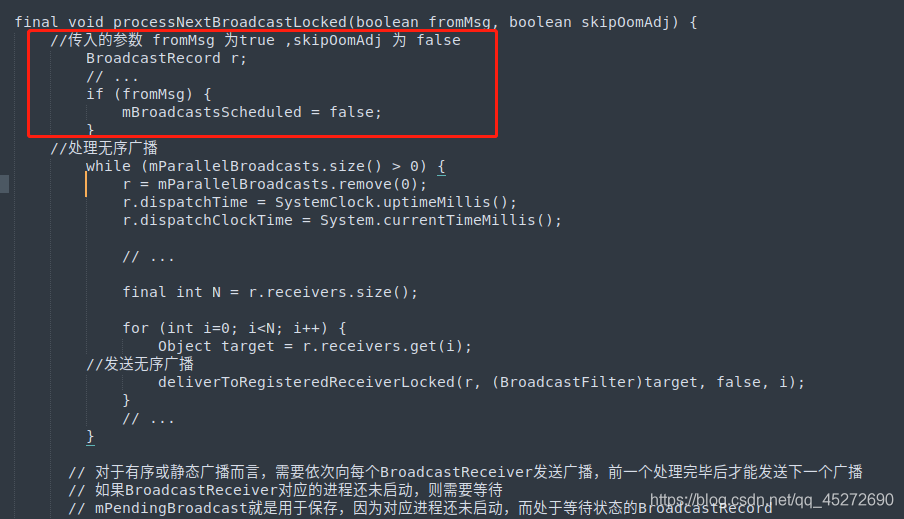

- 接下來分析processNextBroadcast函式，這個函式有點長進行分步分析
（8.1）這里傳進來的引數fromMsg為true，于是把mBroadcastScheduled重新設為false，這樣，下一個廣播就能進入到訊息佇列中進行處理了，

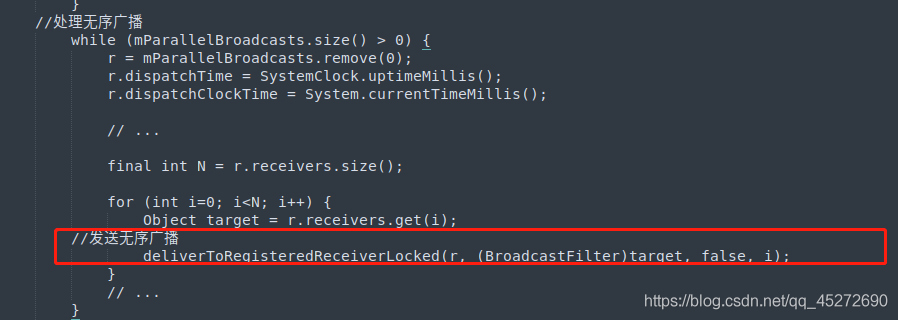

（8.2）無序廣播，并呼叫deliverToRegisteredReceiverLocked方法發送無序廣播
（8.3）如果是發送的有序廣播，則判斷廣播所屬的行程是否存在，并且行程未被kill，則執行processCurBroadcastLocked處理后續的流程，如果廣播所屬的行程不存在，則新建一個行程，并重復廣播的發送程序，這些情況的后續流程，如果只是發送普通股廣播，并且廣播就所屬當前行程，那么直接執行deliverToRegisteredReceiverLocked方法

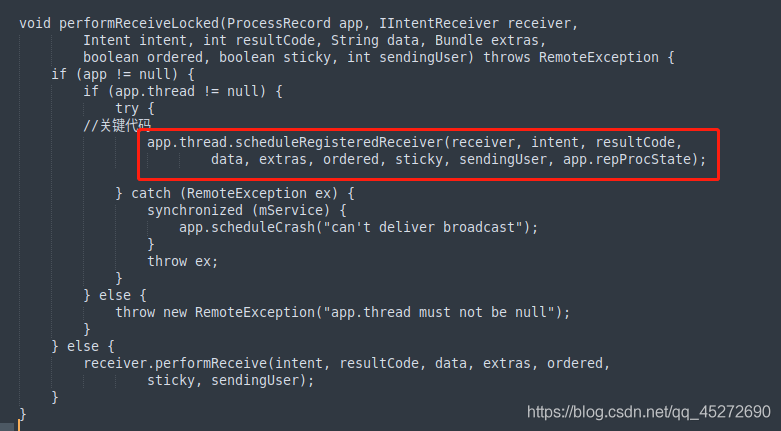

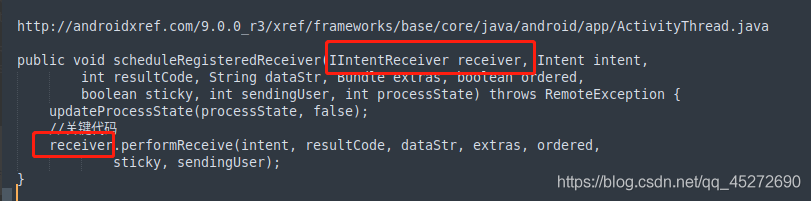

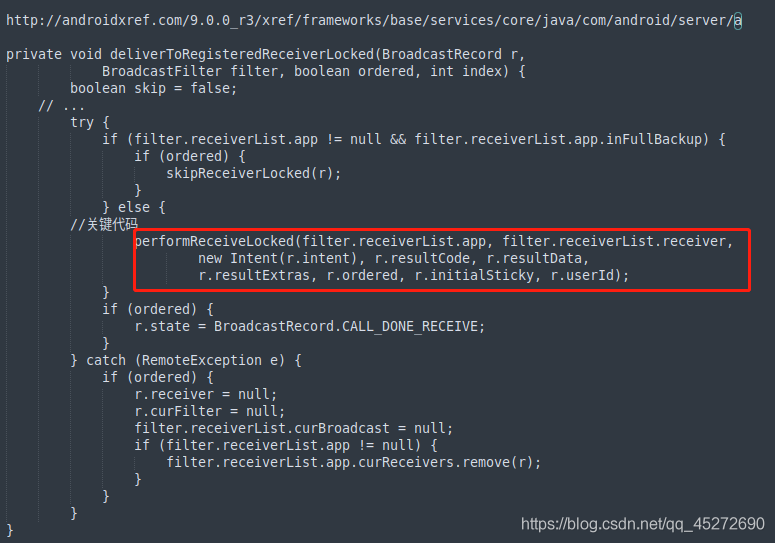

（8.4）deliverToRegisteredReceiverLocked方法中，又會呼叫到performReceiveLocked方法，performReceiveLocked方法中，會呼叫app.thread.scheduleRegisteredReceiver方法，app.thread其實是ApplicationThread型別的物件，這個在之前就分析過，代碼的執行又回到了ApplicationThread類中
前面bt中app屬性保存的就是注冊廣播的行程，receiver屬性保存的是對應的所有廣播接收器，
（8.5）這個receiver就是上面ASM注冊廣播的時候傳進來的LockedApk中的InnerReceiver

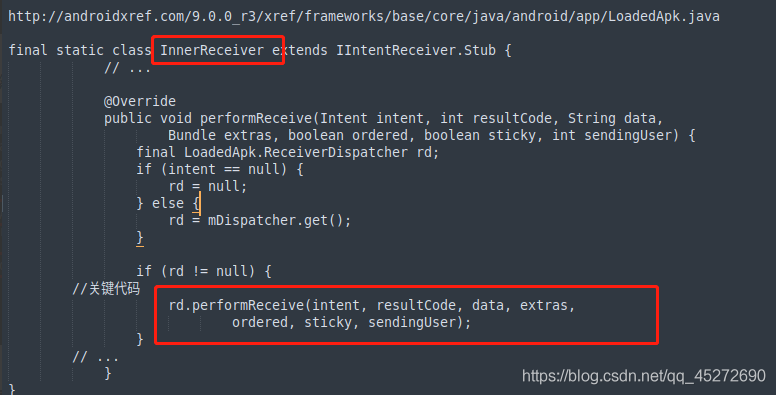

（8.6）在注冊的時候rd會在構造方法中創建InnerReceiver，并把當前rd傳入到InnerReceiver的建構式中，并用弱參考保存rd

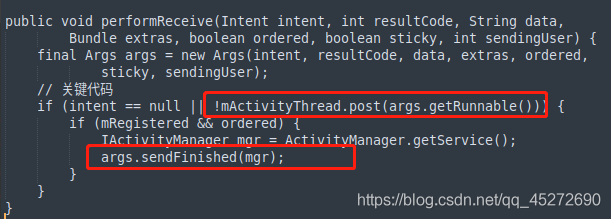

（8.7）把訊息放在訊息佇列中，然后就回傳了，這個訊息最侄訓在傳進來的Runnable型別的引數的run成員函式中進行處理，

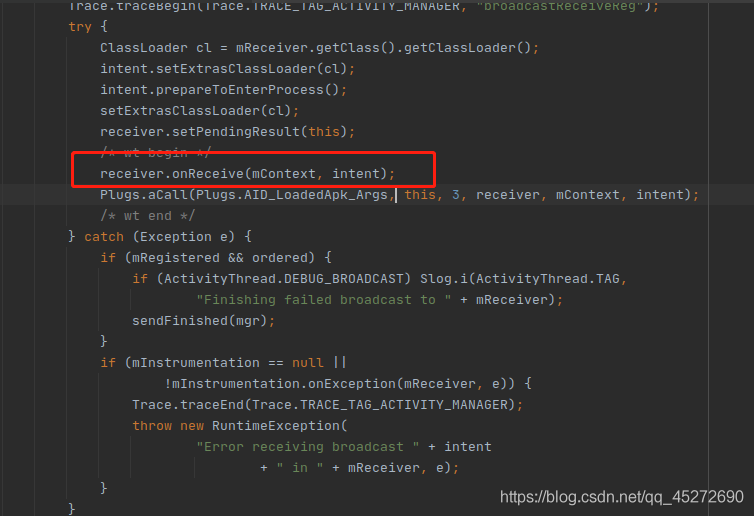

（8.8）分發到了接收器的onReceiver方法中
參考鏈接：
https://blog.csdn.net/luoshengyang/article/details/6730748
https://blog.csdn.net/luoshengyang/article/details/6737352
