網路布線
信號
信號概述
-
什么是信號
- 資訊：人對現實世界事物存在方式或運動狀態的某種認識
- 資料：用于描述事物的某些屬性的具體量值
- 信號：資訊傳遞的媒介
-
信號的分類
-
模擬信號
模擬信號是信號引數（幅度，頻率等）大小連續變化的電磁波，可以以不同的頻率在媒體上傳輸，是一個連續變化的物理量，
-
數字信號
數字信號時不連續的物理量，信號引數也不連續變化，數字信號使用幾個不連續的物理狀態來代表數字，現在最常見的數字信號是振幅取值一般只有兩種（0和1）波形的信號，稱為二進制信號，脈沖的出現表示1，不出現表示0，
-
-
信號在傳輸程序中的失真
信號在傳輸程序中，因為受到外界干擾或傳輸介質本身的阻抗等特性，會產生一定程度的失真，主要原因如下
-
噪聲
信號在信道中傳輸時，往往會受到噪聲的干擾，“噪聲”的簡單定義：在信號的傳輸，處理程序中，由于設備自身，環境干擾等原因產生的附加信號，這些信號與輸入信號無關，是有害的，
-
衰減
信號隨著傳播距離的增加，能量會逐漸減少，
模擬信號和數字信號在傳播程序中都存在衰減，為了補償衰減，在傳輸程序中要對模擬信號（使用放大器）和數字信號（中繼器）盡行放大處理，模擬信號的問題在于當它被放大時，伴隨的累積噪聲也將被放大，
-
數字信號的優勢
-
抗干擾能力強
模擬信號在傳輸程序中與疊加的噪聲很難分離，噪聲會隨著信號一起被傳輸、放大，嚴重影響信號質量，
數字通信中的資訊是包含在脈沖的有、無之中的，只要噪聲絕對值不超過某一閾值，接收端便可判別脈沖的有無，以保證通信的可靠性，
-
傳輸距離遠并能保證質量
因為數字通信采用再生中繼方式，能夠消除噪聲，所以再生的數字信號和原來的數字信號一樣，可繼續傳輸下去，這樣通信距離便不受影響，
傳輸介質的連接與布線
光纖概述
-
光纖的特點
- 傳輸帶寬高
- 傳輸距離遠
- 抗干擾能力強
-
光脈沖在光纖中的傳輸時利用了光的全反射原理
-
光纖分為單模光纖和多模光纖
單模光纖 多模光纖 用于高速度，長距離 用于低速度、短距離 設備成本高 設備成本低 端接較難 端接較易 窄芯線，需要激光源 寬芯線，聚光好，光源可采用激光或者發光二極管 耗散極小，高效 耗散大，低效 黃色外皮 橙色或水綠色外皮
雙絞線概述
-
雙絞線
- 總共8根雙絞線，涼涼絞合在一起
- 常用的有5類、超5類和6類
-
雙絞線分類
-
屏蔽雙絞線
銅線外包裹一層金屬網膜
用于電磁環境非常復雜的工業環境中
-
非屏蔽雙絞線
用于電磁干擾相對較弱的環境
-
-
雙絞線標準與分類
-
EIA/TIA-568———“商用建筑物電信布線標準”
-
Cat 5
主要用于100Base-T和10Base-T網路
-
Cat 5e
衰減更小，串擾更少，性能優于5類線
-
Cat6
傳輸速率可達1Gbps
-
Cat 7
傳輸頻率可達10Gbps
-
以太網介面
- RJ-45介面
光纖介面
- 分類
- FC圓形帶螺紋光纖接頭
- ST卡接式原型光纖介面
- SC方形光纖介面
- LC窄體方形光纖介面
- MT-RJ收發一體的方形光纖介面
資訊插座
- 資訊模塊
- 資訊插座面板
雙絞線的連接規范
-
EIA/TIA 568A 和 568B
-
T568A：白綠，綠，白橙，藍，白藍，橙，白棕，棕
-
T568B：白橙，橙，白綠，藍，白藍，綠，白棕，棕
-
線序1、2 用于發送資料
-
線序3、6用于接收資料
管腳號 用途 顏色 1 發送 + 白綠 2 發送 - 綠 3 接受 + 白橙 4 不被使用 藍 5 不被使用 白藍 6 接收 - 橙 7 不被使用 白棕 8 不被使用 棕
-
-
線纜的鏈接
-
標準網線（又稱直通線、平行線、Straight-through）就是RJ-45兩端同時采用T568A或T568B標準的接法
-
交叉網線（Crossover）則一段采用T568A標準制作，而另一端采用T568B標準制作
-
全反線（Rolled）線序一般是一頭為T568B，另外一頭的顏色全反過來（線序12345678-87654321），主要連接電腦和交換機，路由器的Console口，
-

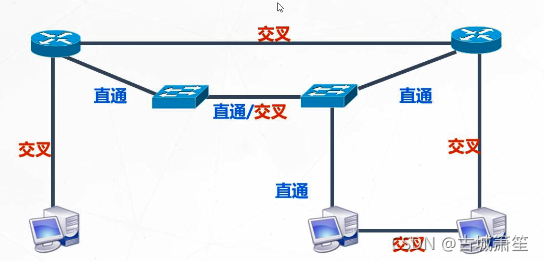

不同設備間用直通線：路由 - 交換、PC - 交換
-
相同設備間用交叉線：PC - PC，路由 - 路由，交換 - 交換，PC - 路由（PC網口與路由器網口時同類的）
現代設備可以自適應
-
制作雙絞線跳線
-
工具
壓線鉗，五、六、七類線水晶頭
-
步驟
- 將雙絞線的外皮剝去適當長度
- 將每條線按照線序調整好
- 把線頭剪齊
- 將雙絞線插入RJ-45接頭
- 用壓線鉗壓緊
資訊模塊的安裝
-
資訊插座的安裝
- 工具
- 安裝步驟
- 將雙絞線從底盒中拉出留出合適長度
- 用剝線器剝開雙絞線的外皮
- 將四對線分開
- 用打線器將8根線一一壓到線槽內
-
注意
壓線時壓線器垂直向下，將線壓實，并剪掉模塊外多余的線
雙絞線接通性測驗
- 電纜連通性常見問題
- 線纜開路
- 線路錯接
- 線纜接觸不良
- 檢測連通性
- 工具（簡單工具，高級工具）
- 線纜開路檢測
- 線纜錯接檢測
無線傳輸介質
- 利用電磁波充當傳輸媒體的傳輸介質
- 包括：無線電磁波、微波、紅外線和激光等

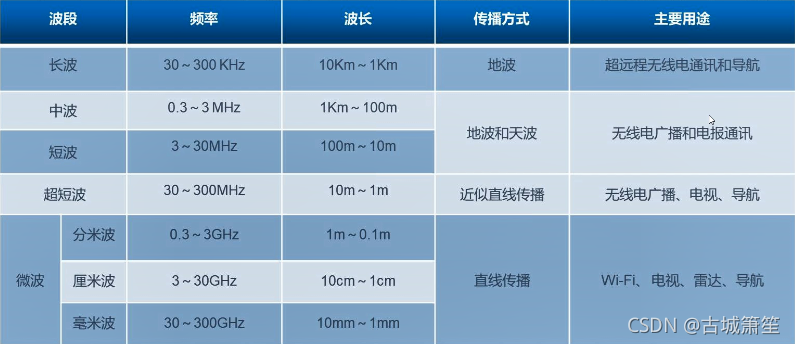

無線電波
-
在自由空間（空氣和真空）傳播的射頻頻段的電磁波
-
傳播特性
-
頻率越低，傳播損耗越小，覆寫距離越遠
-
頻率越高，系統容量越大，覆寫距離越近
-
根據傳播特性分類
地波傳播（長波）（發射臺->接收臺）
天波傳播（短波）（發射臺->電離層->接收臺）
直線傳播（微波）（發射臺->中繼站->接收臺）
-
微波
-
微波包括
分米波、厘米波、毫米波
-
地面微波
- 點到點傳送
- 距離：50 - 100km
-
衛星微波
- 距離：3.6萬km
- 傳輸延時長
-
紅外線
- 不受無線電波的干擾，近距離傳輸
- 收太陽光的干擾大，不能穿墻
-
激光
- 傳輸距離遠，延時長
- 直線傳播，不能穿越障礙
無線電波的傳輸方式
- 直射、反射、折射、透射、衍射、散射
天線
- 用來輻射和接收無線電波的裝置
- 一般由振子、饋電網路、外罩三部分組成
- 振子向空間發射電磁波
- 饋電網路連接收發信機與天線振子
- 外罩用來保護天線內部器件
綜合布線系統
- 建筑物綜合布線系統（PDS）是傳輸語音、資料、影像和其他資訊的標準化布線網路
- 是建筑物或建筑群內的傳輸網路
- 物理結構一般采用模塊化設計和星型拓撲結構
- 使語音和資料通信設備、交換設備和其他資訊管理系統彼此相連接
