前言：引擎組件的介面測驗不光是程式測驗人員使用，而且也是產品負責人員需要用到的功能，因為在每一步流轉程序中，就會完整模擬實際用戶發生的場景，也就容易排查具體是程式問題還是業務問題，從而快速定位問題，及時解決問題，WebTest測驗工具集就是一個統一的交流測驗平臺，其帶來的好處是壓縮了不同型別的引擎用戶交流問題的成本，同時也節約了程式開發和測驗人員的作業成本，
1. 測驗介紹
用戶互動測驗也是一種必不可少的測驗程序，而且在互動程序中，可以跟蹤和除錯程式，真實系統的流轉是需要用戶身份的不斷切換，但是不妨通過身份模擬來減少切換環節，通過對流程引擎介面的內部改造，證實是可以實作這一思路的，

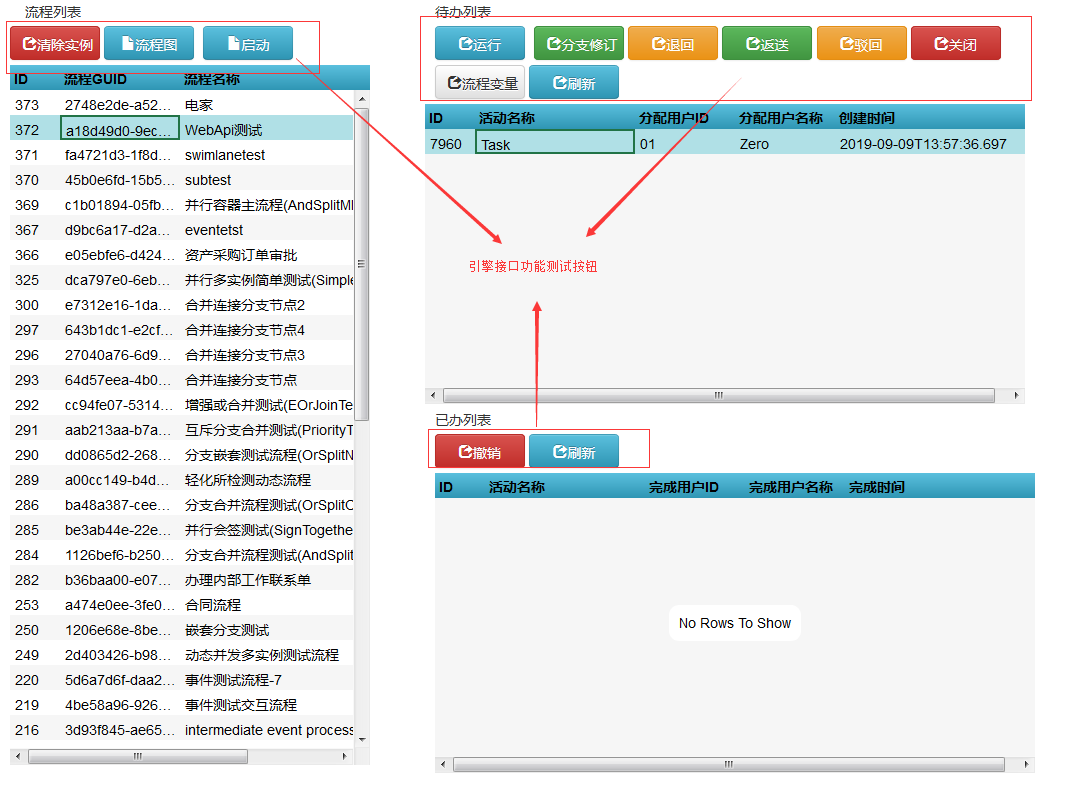

如下圖所示，一個集成測驗的用戶界面，左側是流程定義記錄，右側上半部分是待辦任務串列，下半部分是辦結任務串列，功能介面主要是流程的啟動、流轉、退回和返送，功能測驗人員通過選擇流程定義記錄，隨時就能進行流程實體的啟動、流轉、退回和返送操作，不用重復的身份切換，
2. 功能說明
2.1 流程核心流轉功能
2.1.1 啟動
介面名稱：StartProcess()，啟動流程后，右側的任務串列就會出現新的任務記錄，作為用戶待辦，
2.1.2 流轉

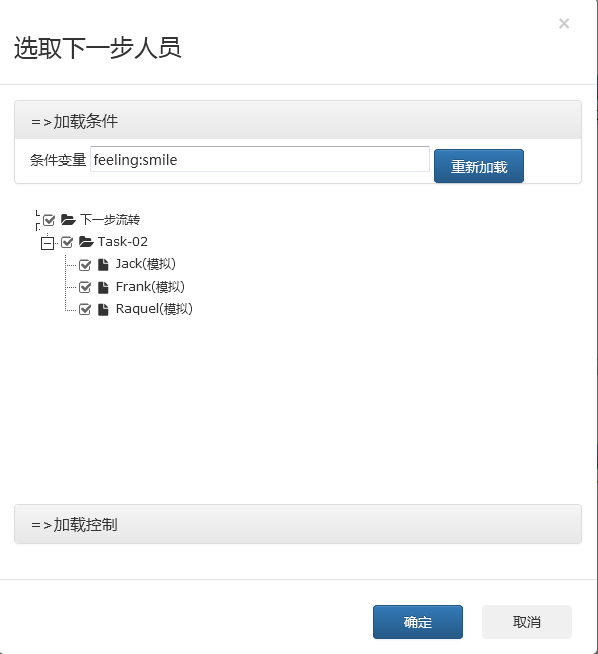

介面名稱：RunProcess()， 流轉運行介面，負責流程的流轉，會出現步驟人員選擇界面，由人工互動確定下一步的辦理步驟，然后確定向下流轉，其中在需要條件變數數值的情況下，可以加入名稱-數值格式的文本，用于步驟串列重新加載，界面如下：
2.1.3 退回
介面名稱：SendBackProcess()，退回到上一步的辦理步驟，讓上一步人員重新辦理，同時，也會彈出上一步的人員辦理串列，方便當前操作用戶知道上一步的步驟和人員資訊，
2.1.4 撤銷
介面名稱：WithdrawProcess()，撤銷是由上一步步驟的完成人員發起，它的用途也是把當前步驟退回到上一步去，跟退回介面本質是一樣的，兩者的區別是發起的位置不同，退回是當前運行節點的辦理人發起，而撤銷是上一步已經完成的辦理人員發起，
2.1.5 返送
介面名稱：ResendProcess()，退回后的任務被上一步的完成人員辦理完成后，需要重新發送，而且是僅僅需要發送給原來的退回節點位置就可以，在這種情況下就可以使用返送介面，而不是流轉介面，返送操作只能在退回節點上發起，這是它跟流轉介面的區別，
2.1.6 修訂
介面名稱：ReviseProcess()
1) 會簽修訂
在會簽時候，通常選擇了辦理人員后，會發現需要增加或者減少辦理人員串列，因為會簽節點是多實體節點，增加人員或者減少人員意味著活動實體數目的變化，所以需要單獨開發一個新的介面來實作這樣的功能，

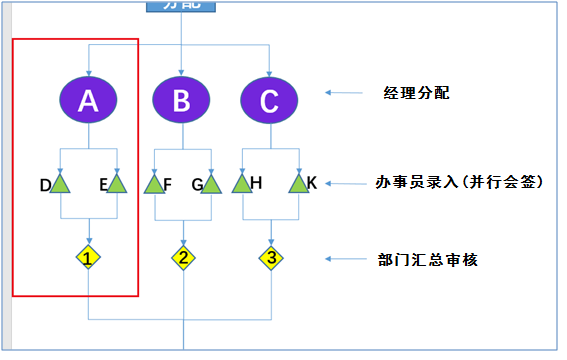

比如當前會簽節點是“辦事員錄入”，對于經理A下發了辦事員D和辦事員E進行會簽，但是經理A認為并行會簽需要變更D和E，這個時候就可以呼叫會簽修訂功能，選擇新的辦理用戶串列，
2) 并行多實體修訂
如上圖所示，當節點“經理分配”節點退回到“業務分配”節點后，業務分配需要重新指定新的“經理分配”，這個時候就需要呼叫修訂介面，完成并行分支多實體的創建，假如上圖中的“A”退回，重新選擇經理分配后，可能就是B、C和新并行實體M（此處僅僅是標識，在K之后），
2.1.7 駁回
介面名稱：RejectProcess()，流程駁回是指流程運行程序中，直接打回給流程發起人的節點位置，
2.1.8 關閉
介面名稱：CloseProcess()，流程辦結是指流程在運行程序中，由于外來因素或者決策需要，而提前直接結束流程，流程狀態正常結束，
2.2 流程資料功能
2.2.1 流程進度圖
流程流轉程序中，需要實時查看流程流轉位置，如果是已經辦理完成，則用紅色標記，如果目前處于待辦階段，則用綠色標記，如下圖所示：
2.2.2 流程變數

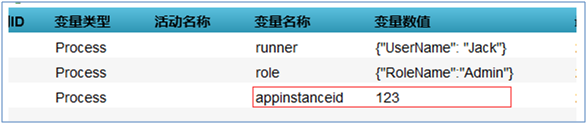

流程變數是為了顯示流轉程序中的流程互動資料，其中有兩種型別區分，流程變數和活動變數，這些資料的寫入是用戶根據業務資料的變化，并且是需要引擎互動控制用到為目的的，比如：活動節點完成時，需要呼叫外部事件，而外部事件的引數和數值來源，就需要通過流程變數來進行存盤，其次，流程分支判斷時候的條件引數，在流程程序中也可以存入到流程變數表中，以便流程關聯人員或者業務人員查看，這些是流程互動的核心變數資料，可以做一個統一的關聯界面來查看或維護，
2.2.3 清除運行實體
測驗進行時候，有些情況下如果發生例外，需要重新進行測驗，就可以把當前正在運行的流程實體進行洗掉，洗掉操作時，同時也會把流程實體所有的關聯資料進行洗掉，包括以下的資料：活動實體，轉移實體，任務資料和流程變數表，
3. 總結
Slickflow.WebTest 測驗工具的開發，加速了引擎組件的集成，降低了開發人員的學習周期，而且可以根據引擎服務介面做出統一的封裝，有助于客戶方專案或產品的二次開發，今后，引擎增加的功能也會呈現在這里，測驗工具最侄訓作為一個完整的高附加值的產品使用，
體驗地址：http://demo.slickflow.com/sfw2/
