本專案將利用STM32單片機來實作指紋識別或RFID刷卡的門禁或考勤系統，
功能可選組合：1、指紋識別；2、RDIF刷卡識別；3、指紋+刷卡
實作功能：指紋識別、射頻RFID刷卡、LCD顯示、用戶互動
硬體平臺：STM32單片機
所需工具：STM32開發板、指紋模塊、刷卡模塊
編程語言：C語言
代做/輔導：畢業設計<博主qq：914406940>
畢設資料下載/學習交流群：436609296推薦其他畢業設計題目參考：畢業設計：電子/通信/計算機/物聯網專業畢業設計選題參考（嵌入式linux/單片機STM32/web/影像）
https://blog.csdn.net/qq_30155503/article/details/120339296
以下以指紋識別為例進行詳細講解：(刷卡只是模塊不同，其他功能差不多)
指紋模塊硬體說明：

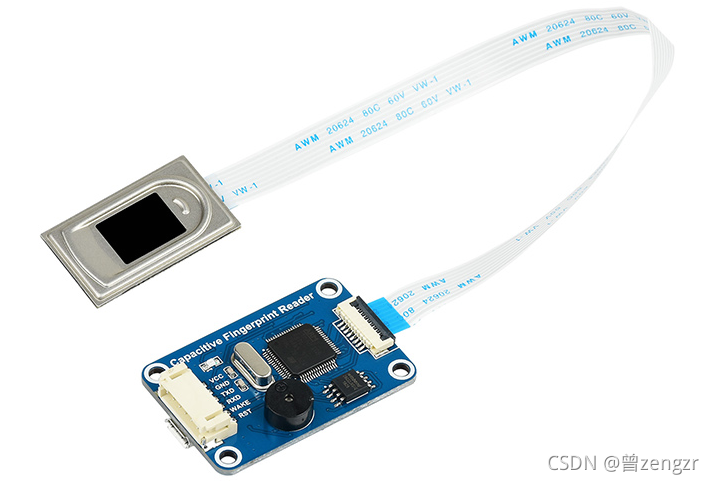

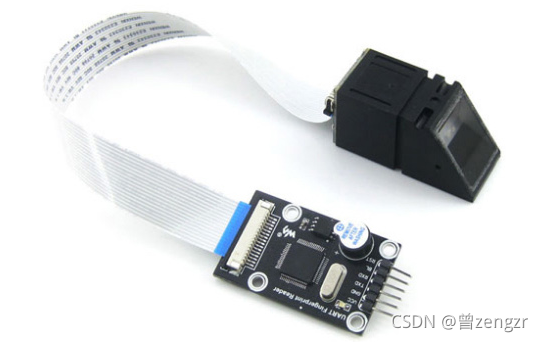

選用微雪的UART Fingerprint Reader，亦可選其他款指紋模塊，
微雪的UART Fingerprint Reader是一款專用于二次開發集成應用的新型指紋開發模塊，高速度、快識別、高穩定性，
產品特性：
指紋感應靈敏，識別速度快：
指紋模塊采用高精度光路和成像元件，使用時，只需要手指輕輕一點，就能快速識別；
穩定性強：
采用ST的STM32F205高級數字處理芯片作處理器，低功耗，快速穩定；
開發方便：
串口用UART操作（直接接任何帶串口單片機），操作簡單，并配有PC機的演示學習等工具；
開放：
可以自由輸入輸出指紋圖片、指紋特征檔案及各種指紋操作，協議更全，開放更好，
STM32單片機

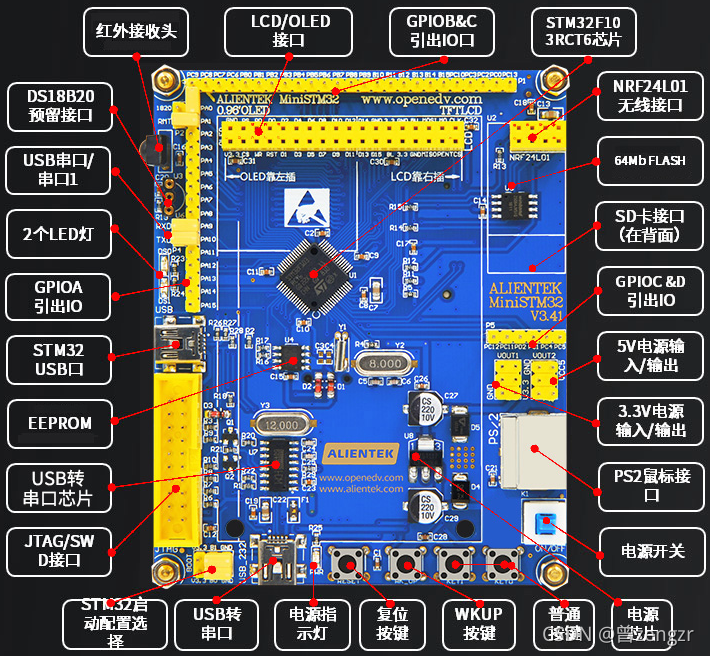

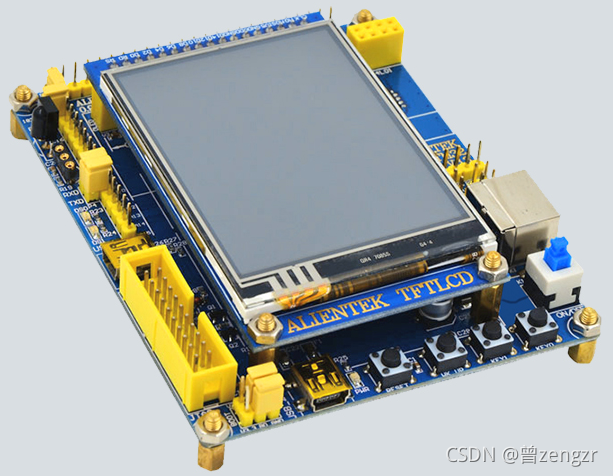

選用正點原子的STM32F103RCT6開發板，亦可選用其他款STM32開發板，
開發板的要求：
1、有UART串口：用來接指紋模塊（視指紋模塊而定，有些指紋模塊可能為IIC或SPI等介面）；
2、LCD屏：用以圖形顯示（若無圖形顯示需求亦可不要）；
3、EEPROM存盤芯片：用來存盤用戶資料；
4、其他，如按鍵、GPIO、LED等，視需求而定，
指紋模塊程式驅動
指紋模塊的驅動，要參考其配套的資料手冊，

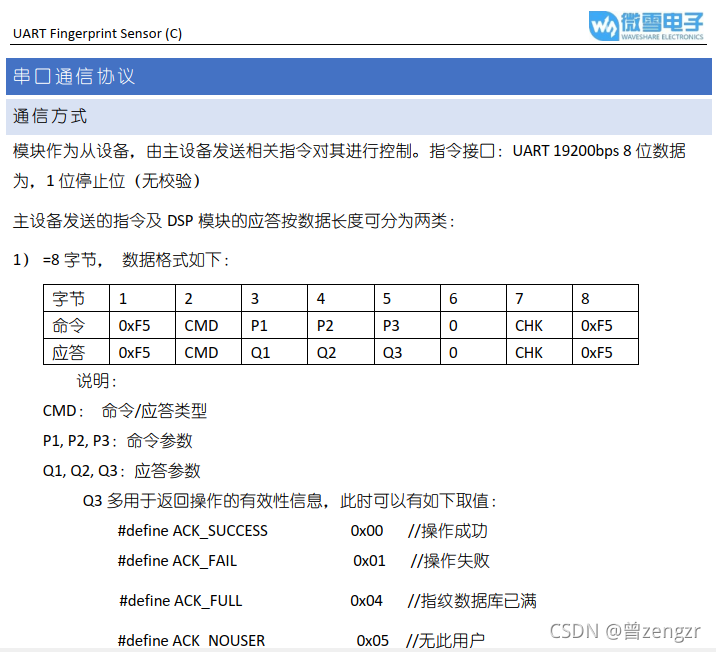

在用戶手冊中，會詳細說明如何編程使用，截取部分章節如下：
如上，說明串口UART的波特率、資料位、停止位等；
以及通信協議的資料格式、指令定義等，
部分驅動程式如下：
#include "stm32f1xx_hal.h"
#include "usart.h"
#include "fingerprint.h"
#include <string.h>
uint8_t finger_TxBuf[9];
uint8_t Finger_SleepFlag;
/***************************************************************************
* @brief Query the number of existing fingerprints
* @return 0xFF: error
other: success, the value is the number of existing fingerprints
****************************************************************************/
uint8_t GetUserCount(void)
{
uint8_t m;
finger_TxBuf[0] = CMD_USER_CNT;
finger_TxBuf[1] = 0;
finger_TxBuf[2] = 0;
finger_TxBuf[3] = 0;
finger_TxBuf[4] = 0;
m = TxAndRxCmd(5, 8, 100);
if (m == ACK_SUCCESS && Usart1_ReceiveStruct.RX_pData[4] == ACK_SUCCESS)
{
return Usart1_ReceiveStruct.RX_pData[3];
}
else
{
return 0xFF;
}
}
/***************************************************************************
* @brief Get Compare Level
* @return 0xFF: error
other: success, the value is compare level
****************************************************************************/
uint8_t GetcompareLevel(void)
{
uint8_t m;
finger_TxBuf[0] = CMD_COM_LEV;
finger_TxBuf[1] = 0;
finger_TxBuf[2] = 0;
finger_TxBuf[3] = 1;
finger_TxBuf[4] = 0;
m = TxAndRxCmd(5, 8, 100);
if (m == ACK_SUCCESS && Usart1_ReceiveStruct.RX_pData[4] == ACK_SUCCESS)
{
return Usart1_ReceiveStruct.RX_pData[3];
}
else
{
return 0xFF;
}
}
/***************************************************************************
* @brief Set Compare Level
* @param temp: Compare Level,the default value is 5, can be set to 0-9, the bigger, the stricter
* @return 0xFF: error
other: success, the value is compare level
****************************************************************************/
uint8_t SetcompareLevel(uint8_t temp)
{
uint8_t m;
finger_TxBuf[0] = CMD_COM_LEV;
finger_TxBuf[1] = 0;
finger_TxBuf[2] = temp;
finger_TxBuf[3] = 0;
finger_TxBuf[4] = 0;
m = TxAndRxCmd(5, 8, 100);
if (m == ACK_SUCCESS && Usart1_ReceiveStruct.RX_pData[4] == ACK_SUCCESS)
{
return Usart1_ReceiveStruct.RX_pData[3];
}
else
{
return 0xFF;
}
}
/***************************************************************************
* @brief Register fingerprint
* @return ACK_SUCCESS: success
other: see the macro definition
****************************************************************************/
uint8_t AddUser(void)
{
uint8_t m;
m = GetUserCount();
if (m >= USER_MAX_CNT)
return ACK_FULL;
finger_TxBuf[0] = CMD_ADD_1;
finger_TxBuf[1] = 0;
finger_TxBuf[2] = m +1;
finger_TxBuf[3] = 3;
finger_TxBuf[4] = 0;
m = TxAndRxCmd(5, 8, 5000);
if (m == ACK_SUCCESS && Usart1_ReceiveStruct.RX_pData[4] == ACK_SUCCESS)
{
finger_TxBuf[0] = CMD_ADD_3;
m = TxAndRxCmd(5, 8, 5000);
if (m == ACK_SUCCESS && Usart1_ReceiveStruct.RX_pData[4] == ACK_SUCCESS)
{
return ACK_SUCCESS;
}
else
return ACK_FAIL;
}
else
return ACK_GO_OUT;
}
/***************************************************************************
* @brief Clear fingerprints
* @return ACK_SUCCESS: success
ACK_FAIL: error
****************************************************************************/
uint8_t ClearAllUser(void)
{
uint8_t m;
finger_TxBuf[0] = CMD_DEL_ALL;
finger_TxBuf[1] = 0;
finger_TxBuf[2] = 0;
finger_TxBuf[3] = 0;
finger_TxBuf[4] = 0;
m = TxAndRxCmd(5, 8, 500);
if (m == ACK_SUCCESS && Usart1_ReceiveStruct.RX_pData[4] == ACK_SUCCESS)
{
return ACK_SUCCESS;
}
else
{
return ACK_FAIL;
}
}
/***************************************************************************
* @brief Check if user ID is between 1 and 3
* @return TRUE
FALSE
****************************************************************************/
uint8_t IsMasterUser(uint8_t UserID)
{
if ((UserID == 1) || (UserID == 2) || (UserID == 3)) return TRUE;
else return FALSE;
}
/***************************************************************************
* @brief Fingerprint matching
* @return ACK_SUCCESS: success
other: see the macro definition
****************************************************************************/
uint8_t VerifyUser(void)
{
uint8_t m;
finger_TxBuf[0] = CMD_MATCH;
finger_TxBuf[1] = 0;
finger_TxBuf[2] = 0;
finger_TxBuf[3] = 0;
finger_TxBuf[4] = 0;
m = TxAndRxCmd(5, 8, 5000);
if ((m == ACK_SUCCESS) && (IsMasterUser(Usart1_ReceiveStruct.RX_pData[4]) == TRUE))
{
return ACK_SUCCESS;
}
else if(Usart1_ReceiveStruct.RX_pData[4] == ACK_NO_USER)
{
return ACK_NO_USER;
}
else if(Usart1_ReceiveStruct.RX_pData[4] == ACK_TIMEOUT)
{
return ACK_TIMEOUT;
}
else{
return ACK_FAIL;
}
}
/***************************************************************************
* @brief
If you enter the sleep mode, then open the Automatic wake-up function of the finger,
begin to check if the finger is pressed, and then start the module and match
****************************************************************************/
void Auto_Verify_Finger(void)
{
if(Read_Finger_WAKE_Pin == GPIO_PIN_SET) // If you press your finger
{
while(Read_Finger_WAKE_Pin != GPIO_PIN_RESET){
Finger_RST_Pin_HIGH; // Pull up the RST to start the module and start matching the fingers
LED1_Pin_HIGH;
HAL_Delay(300); // Wait for module to start
printf("Waiting Finger......Please try to place the center of the fingerprint flat to sensor !\r\n");
switch(VerifyUser())
{
case ACK_SUCCESS:
printf("Matching successful !\r\n");
break;
case ACK_NO_USER:
printf("Failed: This fingerprint was not found in the library !\r\n");
break;
case ACK_TIMEOUT:
printf("Failed: Time out !\r\n");
break;
case ACK_GO_OUT:
printf("Failed: Please try to place the center of the fingerprint flat to sensor !\r\n");
break;
default:
break;
}
//After the matching action is completed, drag RST down to sleep
//and continue to wait for your fingers to press
}
Finger_RST_Pin_LOW;
LED1_Pin_LOW;
return;
}
}
更多內容，期待補充！
更多資料請加群（見前面），如有疑問或畢設代做需求，請私聊博主，
