1、專案背景與需求
最近公司中標了一個比較大的專案，客戶對我們的會議軟體總體上是很滿意的，但客戶要求在已有的功能上增加一個功能，要在桌面共享功能中增加桌面區域共享的功能，客戶明確提出，這個需求是硬性功能指標，必須實作這個功能后才能完成專案的中標，于是相關部門將開發需求落到了我們研發部，要求我們在最短的時間內盡快地實作這個功能，
這個桌面區域共享，和整個桌面共享及應用視窗共享實作機制時完全一樣的，都是抓取某一個區域的影像，只要UI層告訴采集編碼層要抓取的區域坐標就可以了，所以主要的作業量在UI層，影像采集編碼層不用做大的改動即可實作，所以這個功能點的實作重心就在于UI層的互動實作，即UI層如何選定要分享的區域，然后都需要支持哪些操作，
這個桌面部磁區域的共享，很多友商都支持了，在時間緊急沒有頭緒的情況下，趕緊看一下友商的實作方式，經過對比發現，小魚易聯和ZOOM的會議軟體，該功能的UI互動和實作機制竟然是一模一樣的，至于誰先做出來、誰模仿誰，就不得而知了，于是大概地看了一下他們的實作機制，創建一個特殊的視窗，視窗是有邊界的，然后視窗的中間區域是透明的、且滑鼠可穿透的，如下所示：（這種顯示背景下的截圖）

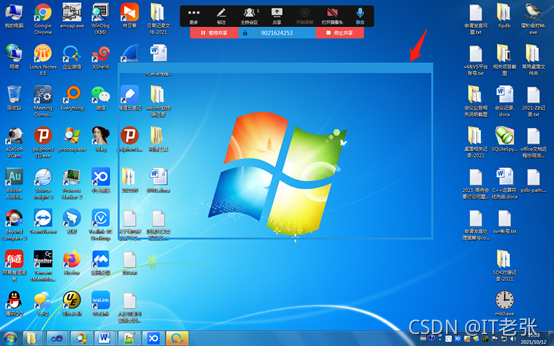

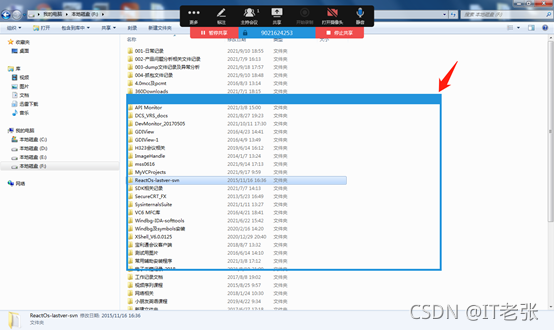

該特殊視窗的邊界框住的區域就是要分享的區域，即框住的影像就是要分享出去的影像，通過這個視窗實作了待分享區域的選擇，該選擇區域的視窗支持標題欄拖動，支持拖動邊框改變大小，

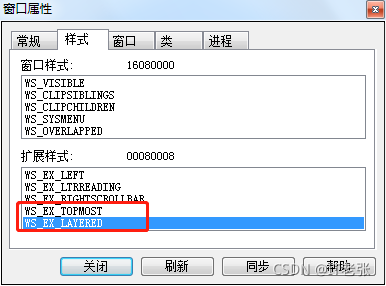

初步猜測該視窗應該是具有WS_EX_LAYERED風格的分層視窗，呼叫UpdateLayeredWindow系統API將視窗中間區域透明掉，使用SPY++工具查看了一下該視窗的屬性：
確實是分層視窗，并且設定了TOPMOST視窗置頂的屬性，我們有呼叫UpdateLayeredWindow實作透明視窗的經驗，所以本例中這樣的視窗效果我們也能實作，于是基本擬定了當前桌面區域共享的幾個需求點：
1）選擇區域的視窗使用具有WS_EX_LAYERED視窗樣式的分層視窗，呼叫UpdateLayeredWindow實作視窗中間區域的透明及滑鼠穿透；
2）該選擇區域的視窗，支持標題欄拖動視窗，支持拖動視窗邊框改變視窗大小，
2、帶透明區域視窗的實作思路
這種帶透明區域且滑鼠可穿透的視窗，直接設計出一個帶透明區域的圖片，然后呼叫UpdateLayeredWindow系統API，將圖片貼到目標視窗上即可，
具體的實作思路是，先創建帶有WS_EX_LAYERED視窗樣式的分層視窗（目標視窗），將帶透明區域的圖片繪制到記憶體DC上，中間透明區域則全部是RGB(0,0,0)純黑色，然后呼叫UpdateLayeredWindow將記憶體DC畫板中的內容繪制到目標視窗上，中間黑色的區域會變成透明、滑鼠可穿透的區域，圖片的非透明區域則是不透明的，
但本例中的視窗大小是可變的，需要支持拖動視窗邊框改變大小的，所以不能直接將整個圖片貼到視窗上，因為UCD組（美工組）提供的圖片是固定大小的，不能做縮放操作的，所以我們要從圖片中摳出視窗left、top、right、bottom四個方向上的邊框區域，然后分塊貼到記憶體DC上即可，只要保證中間要透明的區域是黑色的色塊就可以了，貼圖及呼叫UpdateLayeredWindow的相關代碼如下所示：
#define DESKTOP_SHARE_AREA_SEL_WND_EDGESIZE_TOP_HEIGHT 27
#define DESKTOP_SHARE_AREA_SEL_WND_EDGESIZE_LEFT_WIDTH 5
#define DESKTOP_SHARE_AREA_SEL_WND_EDGESIZE_RIGHT_WIDTH 5
#define DESKTOP_SHARE_AREA_SEL_WND_EDGESIZE_BOTTOM_HEIGHT 5
void CDesktopShareAreaSelDlg::Update()
{
if ( m_BkImg.IsNull() )
{
return;
}
RECT rcWnd;
::GetWindowRect(m_hWnd, &rcWnd);
int nWndWidth = rcWnd.right - rcWnd.left;
int nWndHeight = rcWnd.bottom - rcWnd.top;
// Create the alpha blending bitmap
BITMAPINFO bmi; // bitmap header
ZeroMemory(&bmi, sizeof(BITMAPINFO));
bmi.bmiHeader.biSize = sizeof(BITMAPINFOHEADER);
bmi.bmiHeader.biWidth = nWndWidth;
bmi.bmiHeader.biHeight = nWndHeight;
bmi.bmiHeader.biPlanes = 1;
bmi.bmiHeader.biBitCount = 32; // four 8-bit components
bmi.bmiHeader.biCompression = BI_RGB;
bmi.bmiHeader.biSizeImage = nWndWidth * nWndHeight * 4;
BYTE *pvBits; // pointer to DIB section
HBITMAP hbitmap = CreateDIBSection(NULL, &bmi, DIB_RGB_COLORS, (void **)&pvBits, NULL, 0);
if (pvBits == NULL) {
return;
}
ZeroMemory(pvBits, bmi.bmiHeader.biSizeImage);
// 創建記憶體DC
HDC hMemDC = CreateCompatibleDC(NULL);
HBITMAP hOriBmp = (HBITMAP)SelectObject(hMemDC, hbitmap);
int nImgWidth = m_BkImg.GetWidth();
int nImgHeight = m_BkImg.GetHeight();
// 將視窗left、top、right、bottom四個方向上的圖片繪制到視窗邊框的位置
m_BkImg.Draw( hMemDC, 0, 0, DESKTOP_SHARE_AREA_SEL_WND_EDGESIZE_LEFT_WIDTH, nWndHeight, 0, 0, DESKTOP_SHARE_AREA_SEL_WND_EDGESIZE_LEFT_WIDTH, nImgHeight );
m_BkImg.Draw( hMemDC, nWndWidth - DESKTOP_SHARE_AREA_SEL_WND_EDGESIZE_RIGHT_WIDTH, 0, DESKTOP_SHARE_AREA_SEL_WND_EDGESIZE_RIGHT_WIDTH, nWndHeight, nImgWidth-DESKTOP_SHARE_AREA_SEL_WND_EDGESIZE_RIGHT_WIDTH, 0, DESKTOP_SHARE_AREA_SEL_WND_EDGESIZE_RIGHT_WIDTH, nImgHeight );
m_BkImg.Draw( hMemDC, 0, 0, nWndWidth, DESKTOP_SHARE_AREA_SEL_WND_EDGESIZE_TOP_HEIGHT, 0, 0, nImgWidth, DESKTOP_SHARE_AREA_SEL_WND_EDGESIZE_TOP_HEIGHT );
m_BkImg.Draw( hMemDC, 0, nWndHeight-DESKTOP_SHARE_AREA_SEL_WND_EDGESIZE_BOTTOM_HEIGHT, nWndWidth, DESKTOP_SHARE_AREA_SEL_WND_EDGESIZE_BOTTOM_HEIGHT, 0, nImgHeight-DESKTOP_SHARE_AREA_SEL_WND_EDGESIZE_BOTTOM_HEIGHT, nImgWidth, DESKTOP_SHARE_AREA_SEL_WND_EDGESIZE_BOTTOM_HEIGHT );
POINT ptDst = {rcWnd.left, rcWnd.top};
POINT ptSrc = {0, 0};
SIZE WndSize = {nWndWidth, nWndHeight};
BLENDFUNCTION blendPixelFunction= { AC_SRC_OVER, 0, 255, AC_SRC_ALPHA };
BOOL bRet= UpdateLayeredWindow(m_hWnd, NULL, &ptDst, &WndSize, hMemDC,
&ptSrc, 0, &blendPixelFunction, ULW_ALPHA);
DWORD dwRet = GetLastError();
InvalidateRect( m_hWnd, &rcWnd, TRUE );
//_ASSERT(bRet); // something was wrong....
// Delete used resources
SelectObject(hMemDC, hOriBmp);
DeleteObject(hbitmap);
DeleteDC(hMemDC);
}上述介面要在WM_SIZE訊息中呼叫，即視窗大小改變時，要重新繪制視窗：
LRESULT CDesktopShareAreaSelDlg::HandleMessage( UINT message, WPARAM wParam, LPARAM lParam )
{
TNotifyUI msg;
if ( WM_SIZE == message )
{
Update();
}
else if ( WM_PAINT == message )
{
Update();
return true;
}
}3、duilib界面庫
本文涉及到的很多代碼，都和duilib有關，所以此處需要簡單地說明一下，我們程式UI使用的是開源的duilib界面庫，是基于微軟directui思想的一套界面庫，
做UI的朋友應該大部分都知道這個duilib界面庫，現在很多公司都在用，比如百度、華為、網易、愛奇藝、ZOOM等，這些公司的Windows開發招聘崗位上有對熟悉duilib庫的要求，當然，這些廠商會對duilib進行深入的優化和改進，解決了很多bug，我們這邊也不例外，也使用程序中也發現了很多問題，也對代碼進行了一些優化和改進，
4、呼叫UpdateLayeredWindow介面回傳失敗
在創建CDesktopAreaShareDlg視窗時設定了WS_EX_LAYERED分層視窗的風格，結果運行顯示出來的視窗并沒有顯示圖片邊框，視窗中間也不是透明、滑鼠可穿透的，除錯代碼發現，UpdateLayeredWindow函式呼叫失敗了，GetLastError回傳的錯誤碼是87：

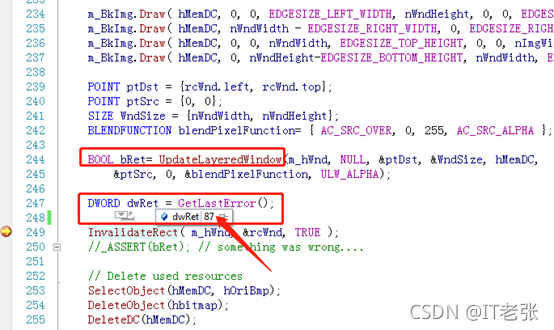

到VS的錯誤查找工具中搜索了一下：
該錯誤碼的含義是：引數錯誤，但詳細檢查了一下傳入的引數值，并沒有例外非法的值，這個就有點奇怪了，
首先創建的位圖是包含Alpha通道的32位位圖，如果是非32位位圖則可能導致UpdateLayeredWindow函式呼叫失敗，其次傳入到UpdateLayeredWindow介面中的引數都沒問題的，可為啥還會失敗呢？

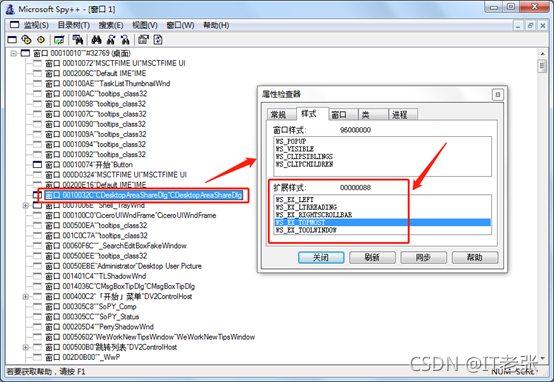

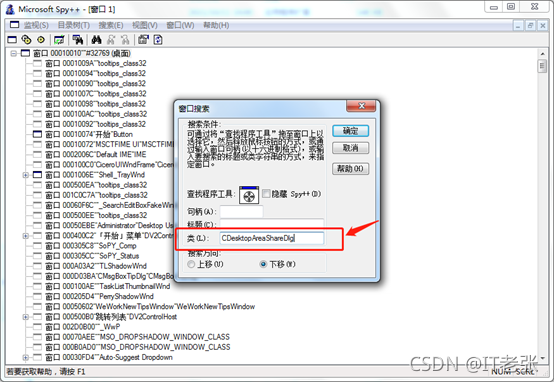

難道是WS_EX_LAYERED視窗風格設定失敗了？于是想用SPY++抓了一下視窗屬性，看看視窗到底有沒有WS_EX_LAYERED風格，但是該視窗因為呼叫UpdateLayeredWindow失敗了，桌面上根本沒顯示這個視窗，沒關系，我們可以直接到SPY++中搜索該視窗，通過創建視窗時使用的類名搜索（只填充類名，將其他輸入框清空）：
搜索到該視窗，查看視窗屬性中的視窗風格：
果然沒有WS_EX_LAYERED風格，這就奇怪了，明明設定了WS_EX_LAYERED視窗風格，為啥沒生效呢？
這個視窗是繼承duilib框架中的CAppWidnow（我們自行封裝的，duilib開源代碼是沒有的）通用視窗類的，好像該通用視窗類中有個設定透明度的選項，可能是處理視窗透明度的代碼將WS_EX_LAYERED風格給取消了，
于是到duilib的代碼中，找到設定透明度的代碼，確實是這個設定透明度的介面將WS_EX_LAYERED風格取消了：
void CPaintManagerUI::SetTransparent(int nOpacity)
{
if (NULL == m_hWndPaint)
{
return;
}
typedef BOOL(__stdcall *PFUNCSETLAYEREDWINDOWATTR)(HWND, COLORREF, BYTE, DWORD);
PFUNCSETLAYEREDWINDOWATTR fSetLayeredWindowAttributes;
HMODULE hUser32 = ::GetModuleHandle(_T("User32.dll"));
if (hUser32)
{
fSetLayeredWindowAttributes =
(PFUNCSETLAYEREDWINDOWATTR)::GetProcAddress(hUser32, "SetLayeredWindowAttributes");
if (NULL == fSetLayeredWindowAttributes)
{
return;
}
}
DWORD dwStyle = ::GetWindowLong(m_hWndPaint, GWL_EXSTYLE);
DWORD dwNewStyle = dwStyle;
if (nOpacity >= 0 && nOpacity < 255)
{
dwNewStyle |= WS_EX_LAYERED;
}
else
{
dwNewStyle &= ~WS_EX_LAYERED;
}
if (dwStyle != dwNewStyle)
{
::SetWindowLong(m_hWndPaint, GWL_EXSTYLE, dwNewStyle);
}
fSetLayeredWindowAttributes(m_hWndPaint, 0, nOpacity, LWA_ALPHA);
}
我們給該視窗設定的透明度為255，即不透明，所以上述代碼中發現傳入的透明度引數nOpacity為255，就將WS_EX_LAYERED風格給取消了，此處的代碼是有問題的，將視窗的透明度設定為不透明，不應該將WS_EX_LAYERED風格取消掉，因為可能會呼叫處理分層視窗的其他系統API函式，比如我們本案例用到的UpdateLayeredWindow，所以要將這個取消WS_EX_LAYERED風格的代碼注釋掉，
但代碼注釋后運行，還是有問題，UpdateLayeredWindow介面還是執行失敗了，lasterror值依舊是87，依稀記得，好像設定視窗透明度的介面SetLayeredWindowAttributes和處理異形視窗的介面UpdateLayeredWindow是不能同時呼叫的，如上的代碼所示，設定透明度的介面CPaintManagerUI::SetTransparent中不管是否設定了有效的透明度（小于255），都呼叫了SetLayeredWindowAttributes，所以這點也是不合理的，應該設定不透明時，就不應該呼叫SetLayeredWindowAttributes，修改后的代碼
重新運行代碼后，發現有效果了，視窗邊界圖片顯示出來了，視窗的中間區域也是可穿透的了，
5、點擊標題欄無法拖動視窗
對于視窗支持標題欄拖動、視窗支持拖動邊框改變視窗大小，duilib中的視窗框架都支持，只要在xml檔案中設定兩個屬性就可以了，對于標題欄拖動，設定caption屬性即可，即caption="0,0,0,27"；對于視窗邊界可拖動，設定sizebox屬性即可，即sizebox="5,5,5,5"，視窗對應的xml檔案如下：
<?xml version="1.0" encoding="utf-8" standalone="yes"?>
<Window size="794,500" mininfo="400,250" sizebox="5,5,5,5" caption="0,0,0,27" shadow="false">
<Font name="微軟雅黑" size="12" />
<Default name="VScrollBar" value="width="10" showbutton1="false" showbutton2="false" thumbnormalimage="res='IDB_DEFAULT_SCROLL_BAR' restype='png' source='20,0,30,21' " bknormalimage="res='IDB_DEFAULT_SCROLL_BAR' restype='png' source='30,0,40,10' " bkhotimage="res='IDB_DEFAULT_SCROLL_BAR' restype='png' source='30,0,40,10' " bkpushedimage="res='IDB_DEFAULT_SCROLL_BAR' restype='png' source='30,0,40,10' " bkdisabledimage="res='IDB_DEFAULT_SCROLL_BAR' restype='png' source='30,0,40,10' " " />
<VerticalLayout name="desktopareaselwnd" bkcolor="#FFFF0000">
</VerticalLayout>
</Window>添加屬性后，我們測驗了一下效果，視窗邊界拖動視窗大小是沒問題的，但標題欄是無法拖動視窗的，當滑鼠移動到視窗中時，會產生WM_NCHITTEST訊息，按講移到視窗標題欄區域時，應該回傳HTCAPTION，以支持視窗的拖動，
于是到duilib框架代碼中查看CAppWindow類處理WM_NCHITTEST訊息的代碼：
LRESULT CAppWindow::OnNcHitTest( UINT uMsg, WPARAM wParam, LPARAM lParam, BOOL& bHandled )
{
POINT pt;
pt.x = GET_X_LPARAM( lParam );
pt.y = GET_Y_LPARAM( lParam );
::ScreenToClient( *this, &pt );
RECT rcClient;
::GetClientRect( *this, &rcClient );
// 改變大小
if( !::IsZoomed(*this) )
{
RECT rcSizeBox = m_pm.GetSizeBox();
if( pt.y < rcClient.top + rcSizeBox.top )
{
if( pt.x < rcClient.left + rcSizeBox.left ) return HTTOPLEFT;
if( pt.x > rcClient.right - rcSizeBox.right ) return HTTOPRIGHT;
return HTTOP;
}
else if( pt.y > rcClient.bottom - rcSizeBox.bottom )
{
if( pt.x < rcClient.left + rcSizeBox.left ) return HTBOTTOMLEFT;
if( pt.x > rcClient.right - rcSizeBox.right ) return HTBOTTOMRIGHT;
return HTBOTTOM;
}
if( pt.x < rcClient.left + rcSizeBox.left ) return HTLEFT;
if( pt.x > rcClient.right - rcSizeBox.right ) return HTRIGHT;
}
// 標題欄回應
RECT rcCaption = m_pm.GetCaptionRect();
if( pt.x >= rcClient.left + rcCaption.left
&& pt.x < rcClient.right - rcCaption.right
&& pt.y >= rcCaption.top
&& pt.y < rcCaption.bottom )
{
// 考慮到標題欄區域會放置控制元件，比如常見的右上角的最小化、最大化和關閉按鈕，
// 所以要將按鈕等控制元件過濾掉
CControlUI* pControl = static_cast<CControlUI*>( m_pm.FindControl( pt ) );
if( pControl
&& _tcscmp(pControl->GetClass(), _T("ButtonUI")) != 0
&& _tcscmp(pControl->GetClass(), _T("OptionUI")) != 0
&& _tcscmp(pControl->GetClass(), _T("TextUI")) != 0 )
{
return HTCAPTION;
}
}
return HTCLIENT;
}打斷點除錯發現，在判斷滑鼠位置落在標題欄區域時，會判斷滑鼠是否落在某個dui控制元件中，如果回傳的dui控制元件指標為空（滑鼠點擊點是否落在視窗的dui控制元件上），是不會回傳HTCAPTION值的，于是在CDesktopAreaShareDlg視窗類的HandleMesssge中攔截WM_HITTEST訊息，將代碼修改一下，去掉是否落在控制元件中的判斷，我們這個視窗比較簡單，也比較特殊：
LRESULT CDesktopShareAreaSelDlg::HandleMessage( UINT message, WPARAM wParam, LPARAM lParam )
{
TNotifyUI msg;
if ( WM_SIZE == message )
{
Update();
}
else if ( WM_PAINT == message )
{
Update();
return true;
}
else if ( WM_NCHITTEST == message)
{
POINT pt;
pt.x = GET_X_LPARAM( lParam );
pt.y = GET_Y_LPARAM( lParam );
::ScreenToClient( m_hWnd, &pt );
RECT rcClient;
::GetClientRect( m_hWnd, &rcClient );
// 改變大小
if( !::IsZoomed(m_hWnd) )
{
RECT rcSizeBox = m_pm.GetSizeBox();
if( pt.y < rcClient.top + rcSizeBox.top )
{
if( pt.x < rcClient.left + rcSizeBox.left ) return HTTOPLEFT;
if( pt.x > rcClient.right - rcSizeBox.right ) return HTTOPRIGHT;
return HTTOP;
}
else if( pt.y > rcClient.bottom - rcSizeBox.bottom )
{
if( pt.x < rcClient.left + rcSizeBox.left ) return HTBOTTOMLEFT;
if( pt.x > rcClient.right - rcSizeBox.right ) return HTBOTTOMRIGHT;
return HTBOTTOM;
}
if( pt.x < rcClient.left + rcSizeBox.left ) return HTLEFT;
if( pt.x > rcClient.right - rcSizeBox.right ) return HTRIGHT;
}
// 標題欄回應
RECT rcCaption = m_pm.GetCaptionRect();
if( pt.x >= rcClient.left + rcCaption.left
&& pt.x < rcClient.right - rcCaption.right
&& pt.y >= rcCaption.top
&& pt.y < rcCaption.bottom )
{
return HTCAPTION;
}
}
return CAppWindow::HandleMessage( message, wParam, lParam );
}對于我們當前的視窗，只要落在視窗標題欄區域就直接回傳HTCAPTION值了，不用再去做其他的判斷了，
至于為啥會出現滑鼠落在的控制元件指標回傳NULL的情況呢？我們的視窗類CDesktopAreaShareDlg的xml檔案中已經配置了一個垂直根布局（只有這個根布局）：
<?xml version="1.0" encoding="utf-8" standalone="yes"?>
<Window size="794,500" mininfo="400,250" sizebox="5,5,5,5" caption="0,0,0,27" shadow="false">
<Font name="微軟雅黑" size="12" />
<Default name="VScrollBar" value="width="10" showbutton1="false" showbutton2="false" thumbnormalimage="res='IDB_DEFAULT_SCROLL_BAR' restype='png' source='20,0,30,21' " bknormalimage="res='IDB_DEFAULT_SCROLL_BAR' restype='png' source='30,0,40,10' " bkhotimage="res='IDB_DEFAULT_SCROLL_BAR' restype='png' source='30,0,40,10' " bkpushedimage="res='IDB_DEFAULT_SCROLL_BAR' restype='png' source='30,0,40,10' " bkdisabledimage="res='IDB_DEFAULT_SCROLL_BAR' restype='png' source='30,0,40,10' " " />
<VerticalLayout name="desktopareaselwnd" bkcolor="#FFFF0000">
</VerticalLayout>
</Window>按講根布局會鋪滿整個視窗的，滑鼠肯定是落在這個根布局上，于是在CAppWidnow處理WM_NCHITTEST訊息的介面中打斷點單步除錯發現，根布局的區域位置m_rcItem為(0,0,0,0)，即根布局的區域大小為0，所以不會滑鼠肯定不會落在根布局上，
奧，原來是這樣的，我們xml中控制元件是在所在視窗收到WM_PAINT訊息時去布局控制元件（給控制元件設定位置）的，但一旦對視窗呼叫UpdateLayeredWindow后視窗就不會產生WM_PAINT訊息的，我們會在xml中設定視窗的大小，我們在呼叫CreateWIndow(Ex)將視窗創建起來收WM_CREATE訊息時區加載決議xml檔案，會優先得到xml中設定的視窗大小，會呼叫SetWindowPos去設定視窗的大小，視窗大小會發生變化，就會產生WM_SIZE訊息，而CDesktopAreaShareDlg視窗在收到這個訊息時就會呼叫UpdateLayeredWindow，這樣視窗后面就不會再產生WM_PAINT訊息了，所以CDesktopAreaShareDlg視窗就沒有排布xml中控制元件的機會了，所以根布局控制元件的大小始終是0，
6、選擇區域坐標該怎么設定給底層的影像采集編碼層呢？
選擇區域視窗大小可拖動，選擇可以拖動標題欄拖動視窗，我們在視窗移動時或者視窗大小發生變化時，將選擇區域的坐標實時的設定給影像采集編碼層？如果由UI層呼叫介面將選擇區域的坐標設定給媒控層，則存在兩個問題：
1） 何時觸發呼叫設定選擇區域坐標給影像采集編碼層的介面？在視窗移動時，在視窗大小發生變化時都要觸發，這樣介面呼叫會非常地頻繁，
2） UI層需要呼叫組件API層的介面，然后再經過組件層內部的多層后，再設定到采集編碼庫
中，這些層與層之間的介面都是異步的，很難保證選擇區域的大小，實時地通知給采集編碼層，
其實，有個最好的辦法，UI層給采集編碼層設定用來選擇區域視窗句柄，并將選擇視窗四個邊界的寬度或高度設定給采集編碼層，如下所示：
這樣媒控層可以在每次截圖時實時去獲取選擇視窗的坐標，然后將選擇視窗邊界寬度與高度減掉，就能實時地得到選擇區域的坐標了，這應該是最合理的方式！函式呼叫需要額外的開銷，所以采用這種方式，既可以滿足實時性獲取要求，也能減少函式呼叫的開銷！
