【架構筆記】Android 記憶體泄漏知識點匯總-有解無憂

檢測記憶體是否泄漏非常簡單，只要在任意位置呼叫 Debug.dumpHprofData(file) 即可，通過拿到 hprof 檔案進行分析就可以知道哪里產生了泄漏，但 dump 的程序會 suspend 所有的 java 執行緒，導致用戶界面無回應，所以又不能隨意 dump，為了能找到合理的 dump 時機，leakCanary 就采用預判的方式，在 onDestroy 中先檢測一下當前 Activity 是否存在泄漏的風險，如果有這種情況，就開始 dump，需要注意的是，在 onDestroy 做檢測僅僅只是預判，一種時機，并不能斷定真的發生了泄漏，真正的泄漏需要通過分析 hprof 檔案才能知曉， ?

hprof 是由 JVM TI Agent HPROF 生成的一種二進制檔案，檔案格式可以查看 Binary Dump Format：

一、如何預判記憶體泄漏

主動檢測法
閾值檢測法

1、主動檢測法

Activity 的檢測預判
Service 的檢測預判
Bitmap 大圖的檢測預判

1、Activity 的檢測預判 LeakCanary 中對 Activity 的預判是在 onDestroy 生命周期中通過弱參考佇列來持有當前 Activity 參考，如果在主動觸發 gc 之后，泄漏物件集合中仍然能找到該參考實體，則說明發生了記憶體泄漏，就開始 dump ?

2、Service 的檢測預判 LeakCanary 對 Service 的記憶體泄漏檢測時機，是 hook 監聽 ActivityThread 的 stopService，然后記錄這個 binder 到弱參考集合中，然后代理 AMS 的 serviceDoneExecuting 方法，通過 binder 在弱參考集合中去移除，移除成功的話，說明發生了記憶體泄漏，就開始 dump ?

3、Bitmap 大圖檢測預判 Bitmap 不像 Activity、Service 這種，能夠通過生命周期主動監測當前是否有記憶體泄漏的可能，他一般是在 Activity、Service 發生泄漏 dump 的時候，順便檢測一下 Bitmap ，在 Koom 中，Bitmap 大圖檢測是分析 hprof 中是否有超過 Bitmap 設定的閾值 size (width * height) ?

2、閾值檢測法

閾值檢測法的代表框架是 Koom，他拋棄了 LeakCanary 的實時檢測性，采用定時輪訓檢測當前記憶體是否在不斷累加，增長達到一定次數(可自己配置)時會進行 dump hprof，這種方式會犧牲一定的時效性，但對于應用到線上的 Koom 的框架，他完全不需要這么高的時效性 ?

二、如何分析記憶體泄漏

分析工具代表：

MAT
Android Studio
HaHa
- Matrix
- LeakCanary 1.x
shark
- Liko
- Koom
- LeakCanary 2.x

1、MAT

MAT 工具下載可點擊鏈接，Android 生成的 dump 需要做一下轉換才能被 MAT 識別，轉換指令：

hprof-conv <hprof 檔案> <新生成的檔案>

eg:

hprof-conv android.hprof mat.hprof

hprof-conv 跟 adb 在同一個檔案夾下，配置了 adb 命令的可以直接用這個命令執行， ?

MAT 查記憶體泄漏會有點費勁，畢竟是個 java 通用工具，并不會指明告訴你是哪個 Activity 發生了泄漏，但可以分析個大概， ?

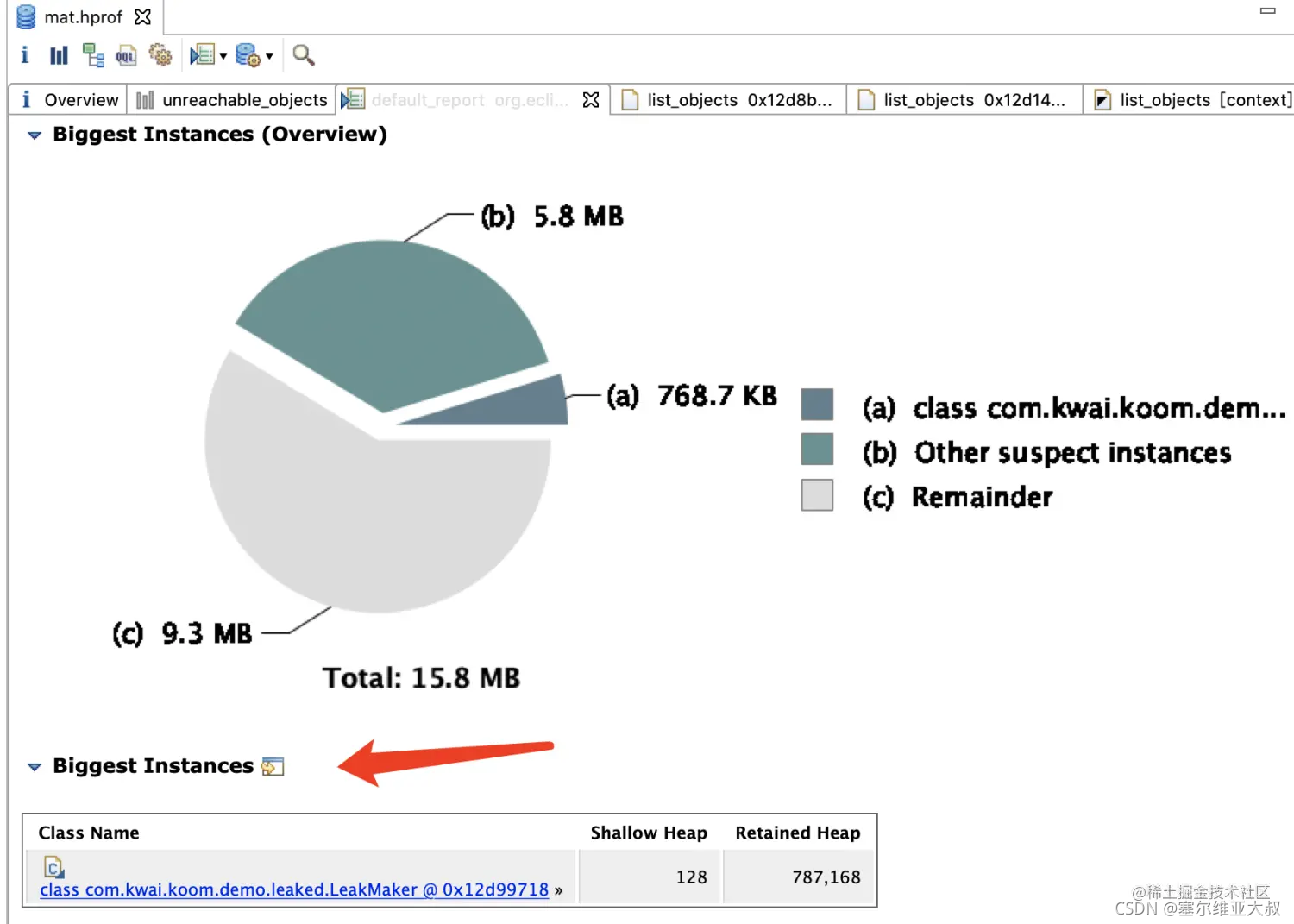

一般泄漏的都是比較大的實體：

在這里插入圖片描述

點擊類名進入查看： ?

在這里插入圖片描述

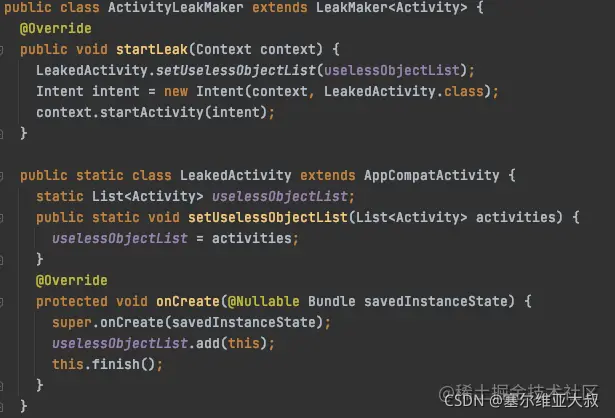

ActivityLeakMaker 占用了近 190944 byte 的記憶體空間，并且參考鏈里面有 Activity 相關的內容，切回代碼來看問題，原來是靜態變數持有了 Activity 實體導致：

在這里插入圖片描述

2、Android Studio

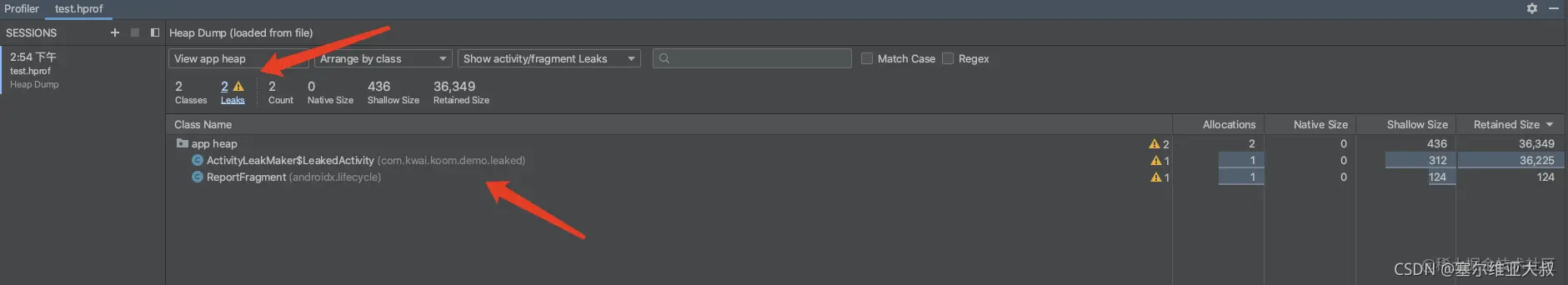

Android Studio 的 Profiler 工具支持 hprof 的決議，并且很智能的提示當前 leak 了哪些物件，打開方式很簡單，將 hprof 檔案拖拽至 as，然后雙擊 hprof 檔案即可：

在這里插入圖片描述

我們可以很直觀的看到，當前 LeakedActivity 和 ReportFragment 發生了泄漏， ?

如果我們的需求僅僅只是在開發階段進行記憶體泄漏檢測的話，并且又不想接入 LeakCanary（因為有時候想除錯下自己模塊的代碼，其他模塊經常報記憶體泄漏，凍結當前執行緒，很影響除錯），那么我們可以在應用里面埋個彩蛋，比如單擊 5 次版本號，然后呼叫 Debug.dumpHprofData ，然后將 hprof 檔案匯出到 as 進行分析，這就將原本可能會進行數次 dump 的程序，改成了自己需要去檢測的時候再去 dump， ?

3、HaHa

在 LeakCanary 的第一版的時候，是采用的 Haha 庫來分析泄漏參考鏈，但由于后面新出的 Shark，比 HaHa 快 8 倍，并且記憶體占用還要少 10 倍，但查找泄漏路徑的大致步驟與 Shark 無異，故此文就不分析 HaHa 了， ?

4、Shark

Shark 是 square 團隊開發的一款全新的分析 hprof 檔案的工具，其官方宣布比 Android Studio 用于 memory profiler 的核心庫 perflib 要快 8 倍并且記憶體占用少 10 倍，更加適合手機端的分析工具，其目的就是提供快速決議hprof檔案和分析快照的能力，并找出真正的泄漏物件以及物件到GcRoot 的最短參考路徑鏈，以便幫助開發者更加直觀的找出泄漏的真正原因， – 參考自《LeakCanary2.0決議》

看了下 Koom 分析參考鏈的程序，大致可以分為以下幾個步驟：

分析 hprof 檔案，獲取鏡像所有的 instance 實體
遍歷所有的實體，判斷這個實體與各個 Detectors 是否有存在泄漏，如果有，則記錄 objectId 到集合
根據 objectId 集合獲取各個泄漏實體參考鏈，分析出 gcRoot，并遍歷 gcRoot 下的參考路徑

這個地方重點在于如何找到泄漏的 objectId，因為找到 objectId，即可找到泄漏參考鏈，在分析 hprof 的時候我們可以拿到 dump 時的記憶體實體，那么，我們可以根據這個實體來判斷是否泄漏，例如：

Activity : 判斷實體是否是 android.app.Activity 的子類，并且 mFinished 或 mDestroyed 是否為 true (Activity 關閉時該值會為 true)，因為 Activity 不泄露的話肯定是會被釋放，所以，不可能存在于 dump 的實體中，有就是發生了泄漏
Bitmap : 獲取實體的類名稱是否為 android.graphics.Bitmap，如果是的話，則獲取實體的 mWidth 和 mHeight 實體變數，計算兩者的乘積是否超過閾值，是的話，也判定為泄漏
… (更多判斷可以看 analysis 目錄的各個 Detector)

Shark 根據 objectId 分析出的參考鏈路徑：

   ┬───
   │ GC Root: Local variable in native code
   │
   ├─ android.os.HandlerThread instance
   │    Leaking: UNKNOWN
   │    ↓ HandlerThread.contextClassLoader
   │                    ~~~~~~~~~~~~~~~~~~
   ├─ dalvik.system.PathClassLoader instance
   │    Leaking: UNKNOWN
   │    ↓ PathClassLoader.runtimeInternalObjects
   │                      ~~~~~~~~~~~~~~~~~~~~~~
   ├─ java.lang.Object[] array
   │    Leaking: UNKNOWN
   │    ↓ Object[].[197]
   │               ~~~~~
   ├─ com.kwai.koom.demo.leaked.ActivityLeakMaker$LeakedActivity class
   │    Leaking: UNKNOWN
   │    ↓ static ActivityLeakMaker$LeakedActivity.uselessObjectList
   │                                              ~~~~~~~~~~~~~~~~~
   ├─ java.util.ArrayList instance
   │    Leaking: UNKNOWN
   │    ↓ ArrayList.elementData
   │                ~~~~~~~~~~~
   ├─ java.lang.Object[] array
   │    Leaking: UNKNOWN
   │    ↓ Object[].[0]
   │               ~~~
   ╰→ com.kwai.koom.demo.leaked.ActivityLeakMaker$LeakedActivity instance
  ?     Leaking: YES (This is the leaking object), Signature: 39f4102649e5d3a5be12db591c2e5f68a1c0d2e9

三、如何應用于線上

1、解決 dump 凍結問題

由于 dump hprof 會暫停所有 java 執行緒問題，致使 LeakCanary 只能應用于線下檢測，但 Koom 和 Liko 另辟蹊徑，采用 linux 的 copy-on-write 機制，從當前的主執行緒 fork 出一個子行程，然后在子行程進行 dump 分析，對于用戶所在的行程不會有任何感知， ?

這個地方會有個坑，就是在 fork 子行程的時候 dump hprof，由于 dump 前會先 suspend 所有的 java 執行緒，等所有執行緒都掛起來了，才會進行真正的 dump，由于 copy-on-write 機制，子行程也會將父行程中的 threadList 也拷貝過來，但由于 threadList 中的 java 執行緒活動在父行程，子行程是無法掛起父行程中的執行緒的，然后就會一直處于等待中， ?

為了解決這個問題，Koom 和 Liko 采用欺騙的方式，在 fork 子行程之前，先將父行程中的 threadList 全部設定為 suspend 狀態，然后 fork 子行程，子行程在 dump 的時候發現 threadList 都為掛起狀態了，就立馬開始 dump hprof，然后父行程在 fork 操作之后，立馬 resume 恢復回 threadList 的狀態 ?

2、解決混淆問題

Shark 支持混淆反決議，思路也很簡單，決議 mapping.txt 檔案，每次讀取一行，只決議類和欄位：

類特征：行尾為 : 冒號結尾，然后根據 -> 作為 index 分割，左邊的為原類名，右邊的為混淆類名
欄位特征：行尾不為 : 冒號結尾，并且不包含 (括號(帶括號的為方法)，即為欄位特征，根據 -> 作為 index 分割，左邊為原欄位名，右邊的為混淆欄位名

將混淆類名、欄位名作為 key，原類名、原欄位名作為 value 存入 map 集合，在分析出記憶體泄漏的參考路徑類時，將類名和欄位名都通過這個 map 集合去拿到原始類名和欄位名即可，即完成混淆后的反決議 ?

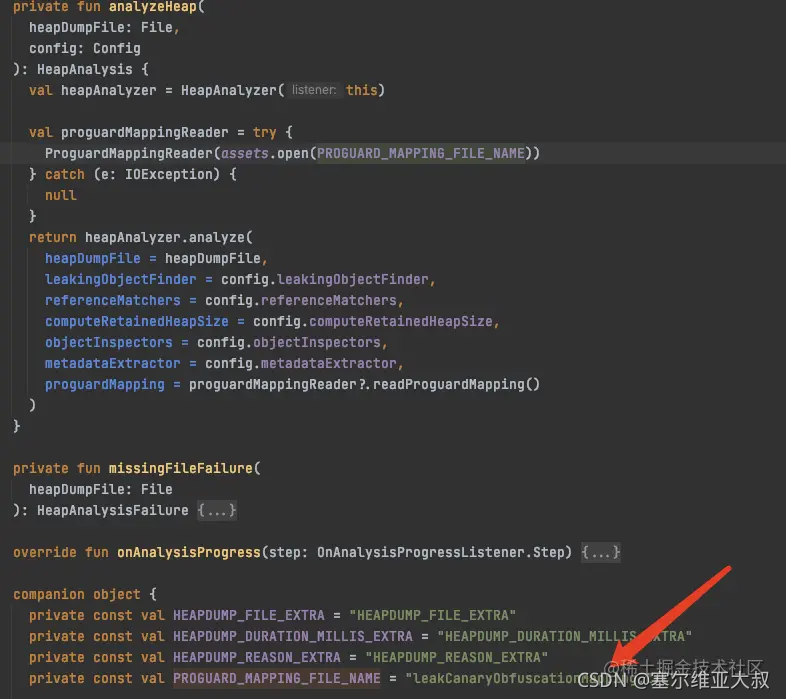

leakCanary 內部是寫死的 mapping 檔案為 leakCanaryObfuscationMapping.txt，如果打開該檔案失敗，則不做參考鏈反決議：
在這里插入圖片描述

也即意味著，如果想 LeakCanary 支持混淆反決議，只需要將自己的 mapping 檔案重命名為 leakCanaryObfuscationMapping.txt，然后放入 asset 目錄即可

對于 Koom 的混淆反決議，Koom 并沒有做，但我們可以自己去加這塊代碼：

private boolean buildIndex() {
    ...
    try {
      // 新增 ---------- start
      InputStream is =  KGlobalConfig.getApplication().getResources().getAssets().open("mapping.txt");
      ProguardMapping mapping = new ProguardMappingReader(is).readProguardMapping();
     //  新增 ---------- end

      heapGraph = HprofHeapGraph.Companion.indexHprof(hprof, mapping,
              kotlin.collections.SetsKt.setOf(gcRoots));
    } catch (Exception e) {
      e.printStackTrace();
    }
    return true;
 }

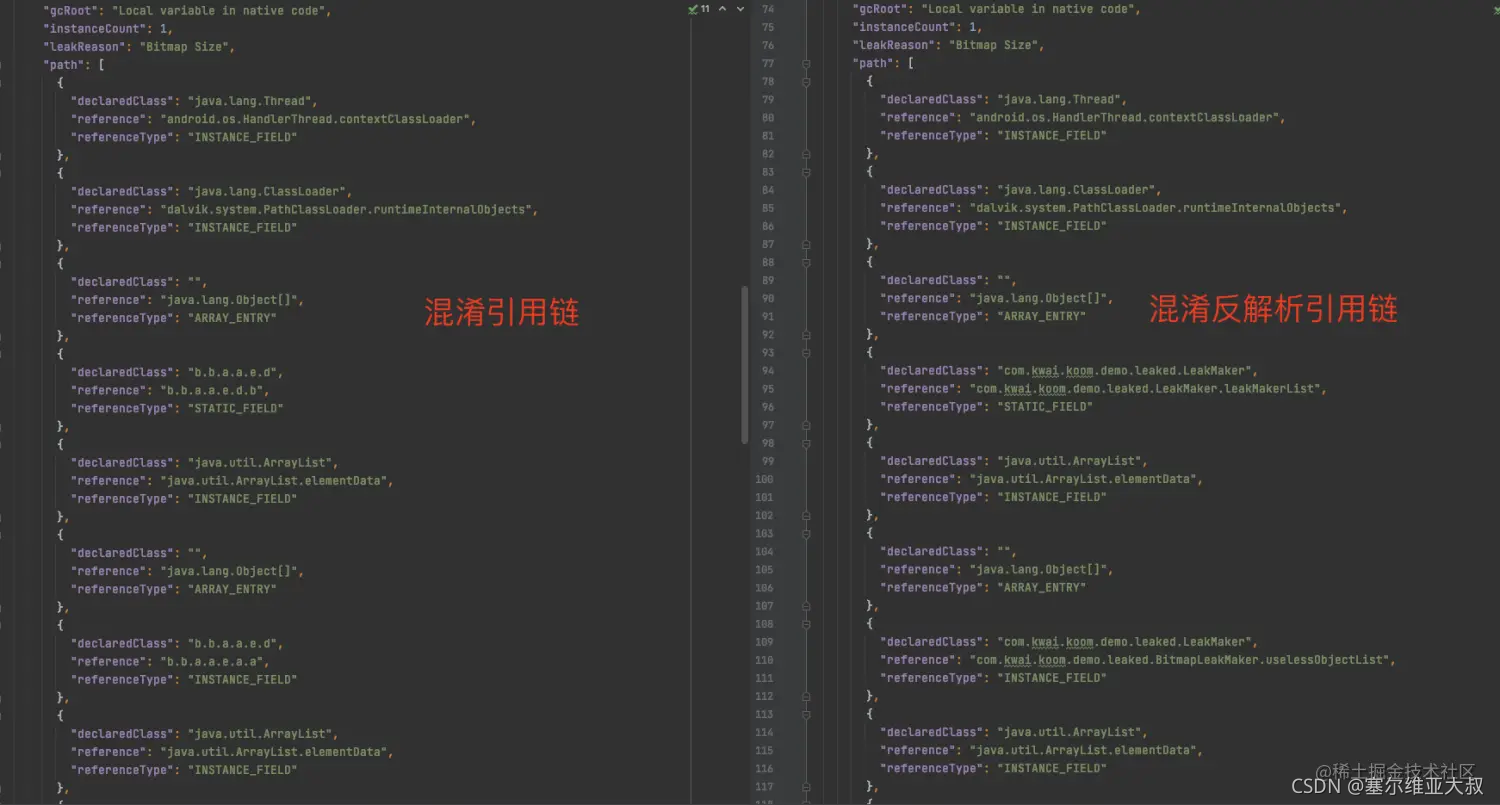

將 mapping.txt 檔案放到 asset 目錄即可，如下是混淆與混淆反決議的參考鏈的對比：

在這里插入圖片描述

3、泄漏兜底

在預判記憶體泄漏發生時，我們可以將 Activity 中參考到的 Bitmap、DrawingCache 等進行主動釋放，以此來降低泄漏的影響面，做法是，在 Activity onDestory 時候從 view 的 rootview 開始，遞回釋放所有子 view 涉及的圖片、背景、DrawingCache、監聽器等等資源，讓 Activity 成為一個不占資源的空殼，泄露了也不會導致圖片資源被持有，eg:

...
    Drawable d = iv.getDrawable();
if (d != null) {
    d.setCallback(null);
}
iv.setImageDrawable(null);
...
...

但這一點對于閾值檢測法的 Koom 來說，沒辦法做到，因為他拿不到 onDestroy 時的 Activity 實體，但也不要緊，我們可以將兜底操作做成通用操作，不管他泄漏與不泄露，都做 view 相關參考的卸載，

四、總結:

整體下來，分析個記憶體泄漏其實并不難，難就難在我們平時并沒有養成好的習慣，對于參考的傳遞考慮的不周全，但我們可以加強自身的編碼習慣，盡量減少專案中的泄漏問題
