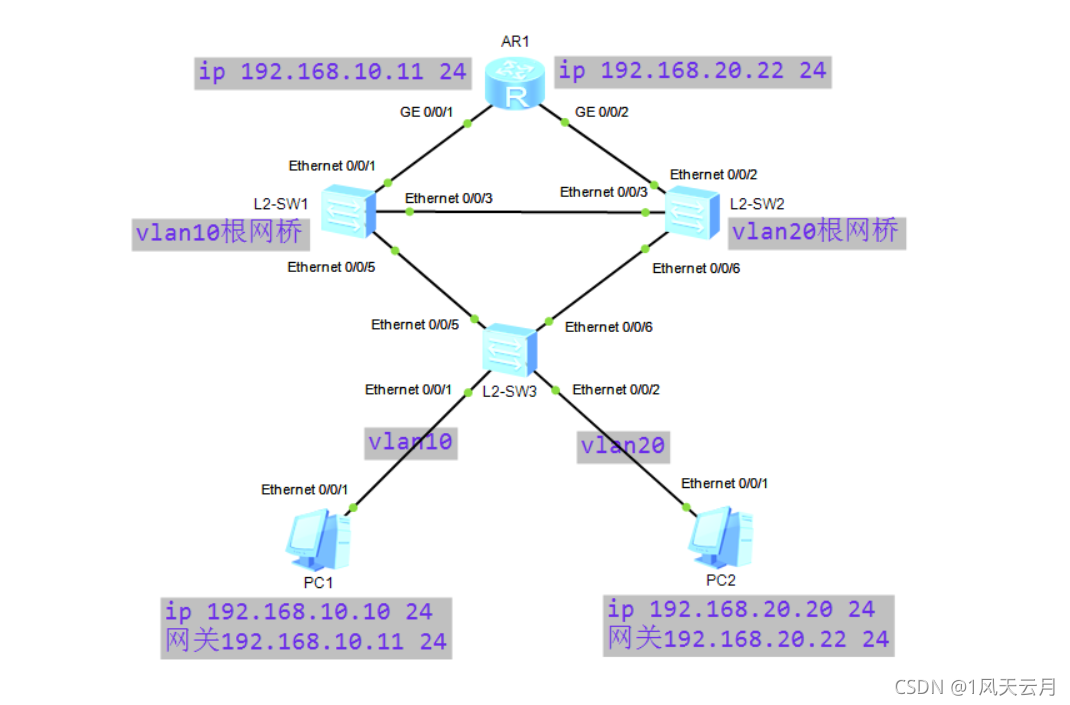

2、案例

3、配置程序

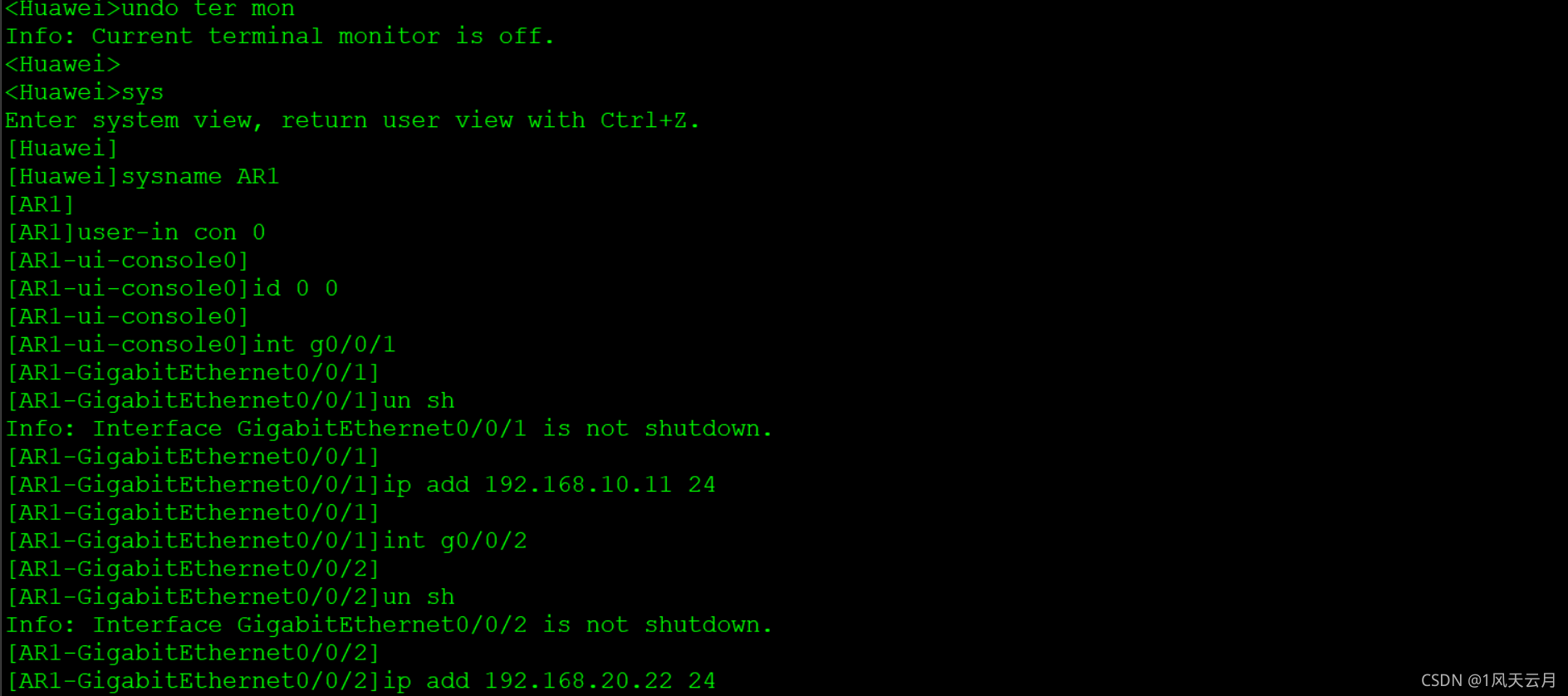

（1）AR1

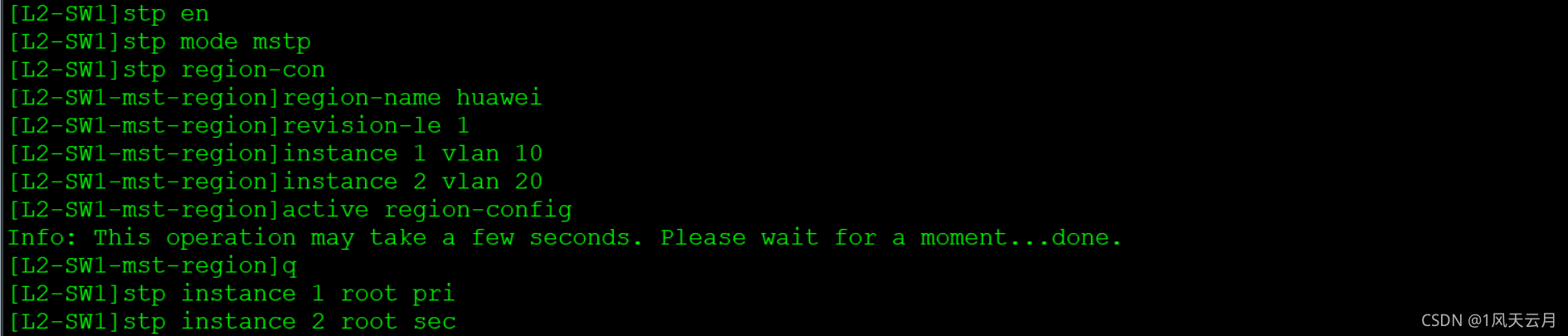

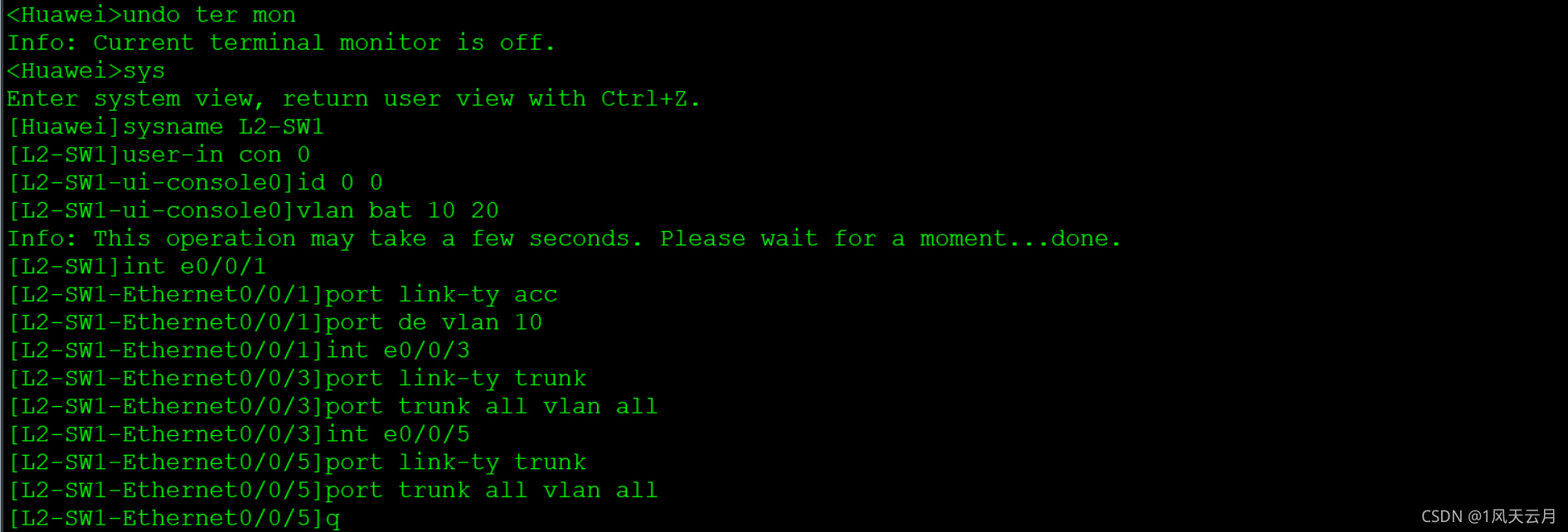

（2）L2-SW1

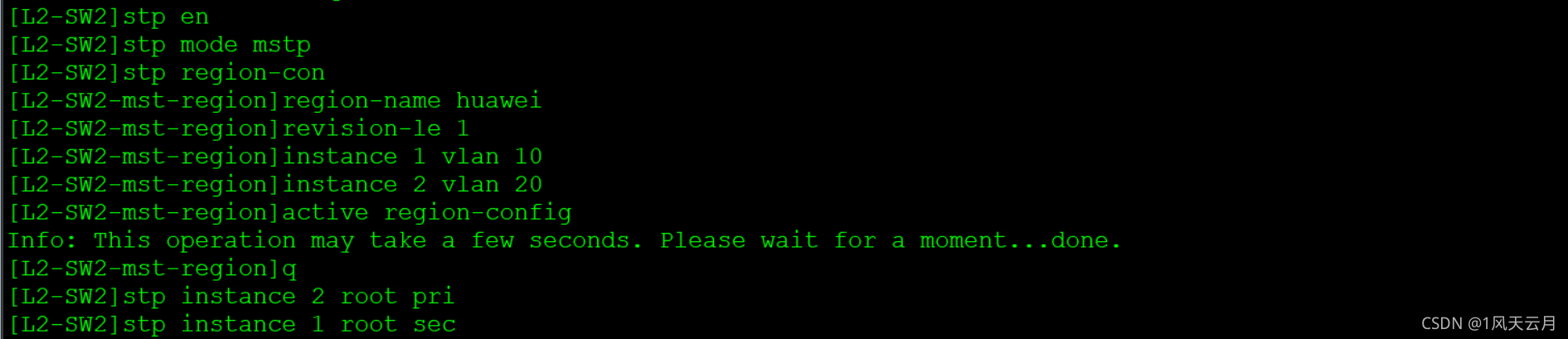

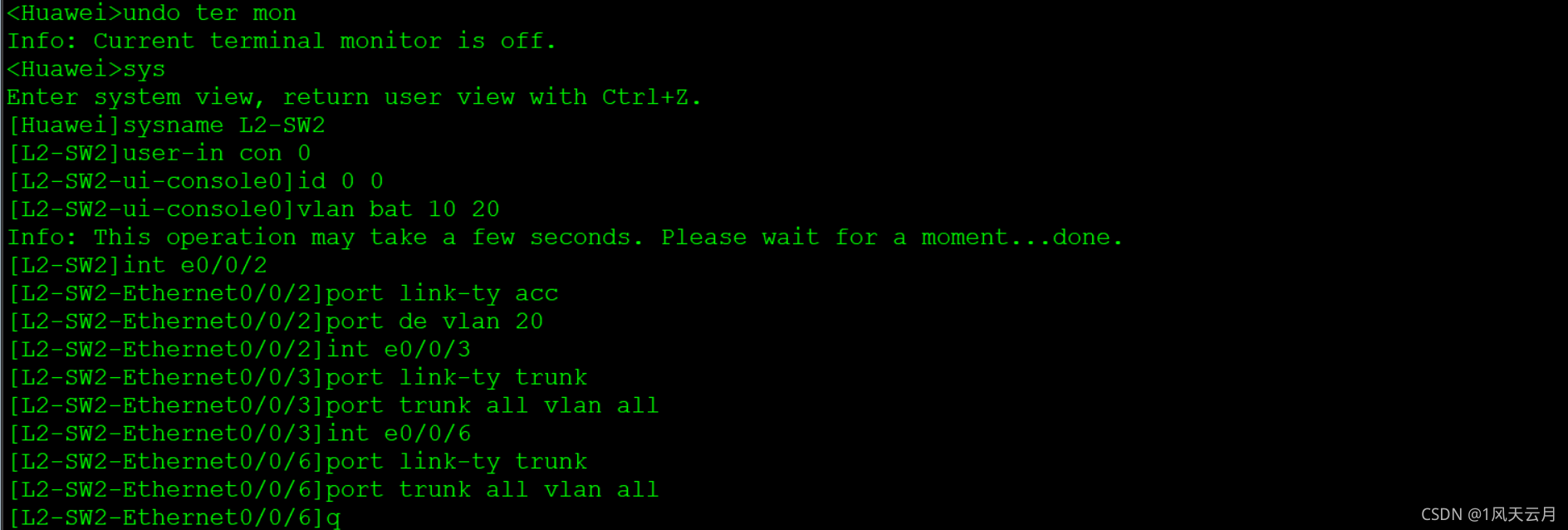

（3）L2-SW2

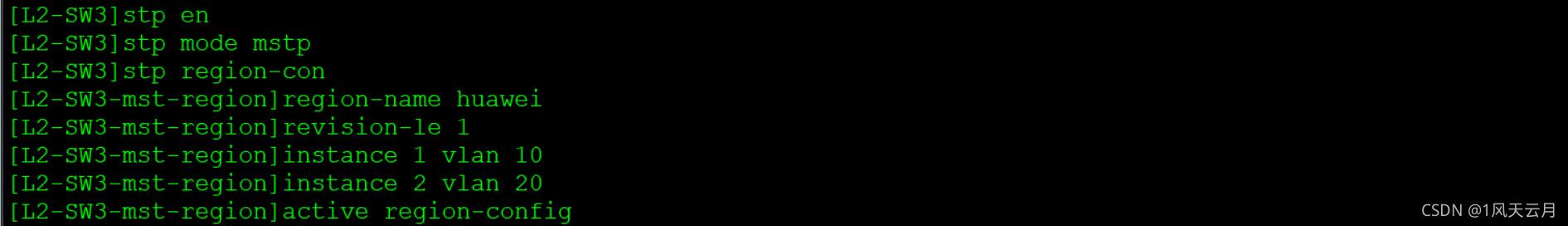

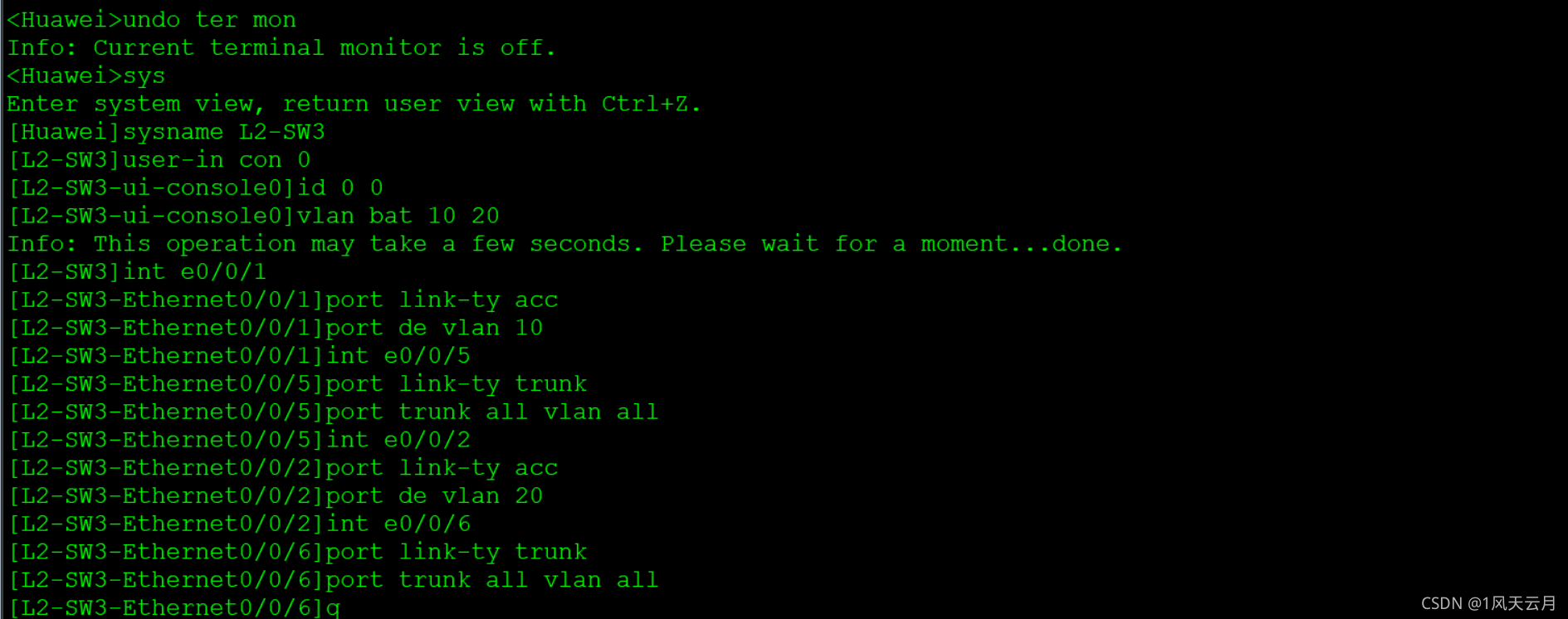

（4）L2-SW3

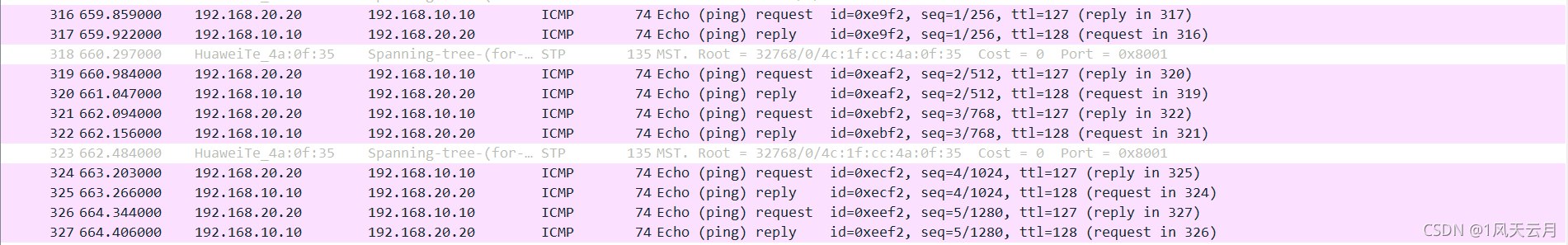

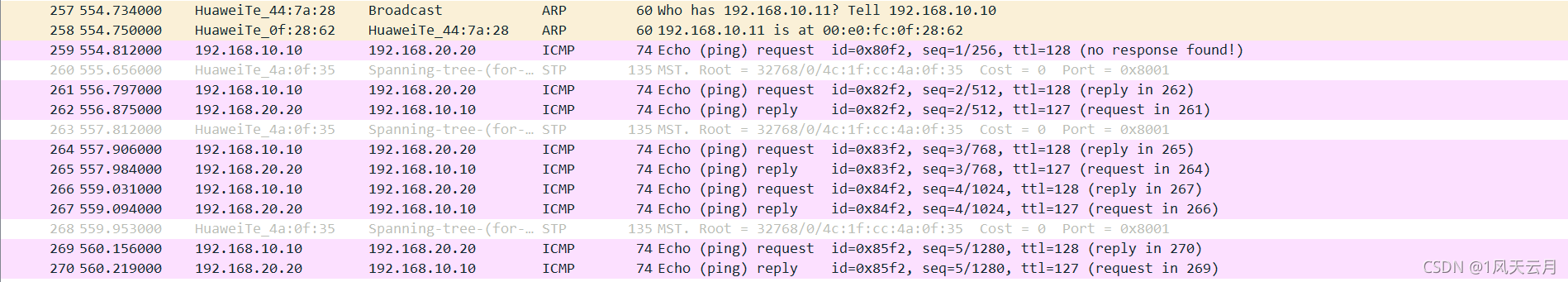

4、測驗

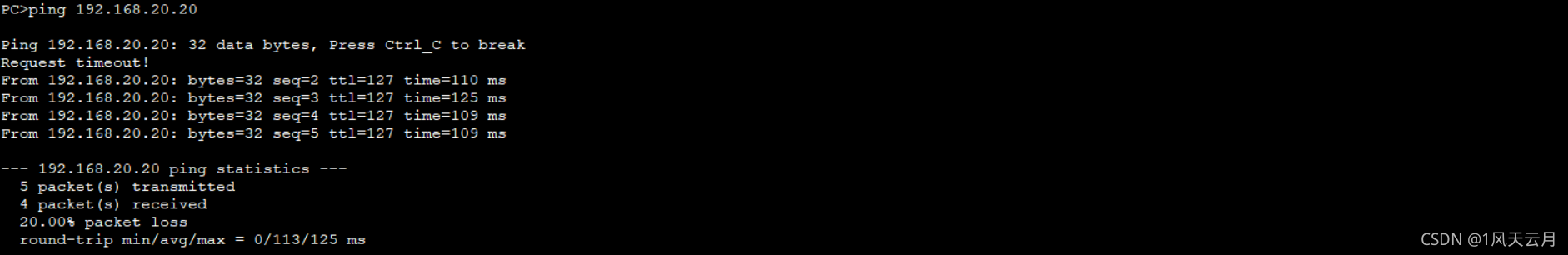

（1）PC1

（2）PC2

結語

前言

生成樹可應用于網路中樹形拓撲結構的建立，主要作用是防止網路中的冗余鏈路形成環路，由于網路環境的復雜性，在網路設計中要規劃利用好生成樹，本次介紹下兩種生成樹協議STP和MSTP

一、STP

1、STP介紹

（1）STP原理

當鏈路中有環路存在時，廣播發送后會引起廣播風暴，STP通過阻塞一些埠，打破環路生成條件，當鏈路出現問題時，這些被阻塞的埠就會過渡到轉發狀態，實作鏈路備份的作用

（2）BPDU

BPDU(網橋協議資料單元)是直接封裝在以太網幀中的，STP的各種選舉是通過交換BPDU報文實作的，對于參與STP的所有交換機，它們都通過資料訊息的交換來獲取網路中其它交換機的資訊，這種訊息被稱為BPDU

（3）BPDU分類

BPDU分為配置BPDU和拓撲變更通告BPDU

配置BPDU通常由根網橋周期性間隔發出，包括了STP引數，用于各種選舉

拓撲變更通告BPDU是交換機檢測到拓撲變更時產生的，可由非根網橋發出

（4）BPDU的功能

選舉根網橋，確定冗余鏈路的位置，確定阻塞特定的埠，通告網路的拓撲通知，監控生成樹的狀態

（5）STP選舉

選根網橋規則
網橋優先級、MAC地址（越小優先級越高）

選根埠、指定埠規則
到達根網橋最小路徑開銷
發送方的網橋ID
埠優先級、發送方埠號

（6）STP埠角色

RP(根埠)：每個非根網橋上有且只有一個，選舉到達根網橋路徑開銷值最小的埠成為根埠
DP(指定埠)：根網橋上每個埠都是指定埠，非根網橋上需要轉發資料的埠是指定埠
AP(預備埠)：該埠狀態為阻塞狀態，只收BPDU，不發BPDU

（7）STP埠狀態

Disabled(禁用狀態)：不轉發資料幀，不學習MAC地址表，不參與生成樹計算
Blocking(阻塞狀態)：不轉發資料幀，不學習MAC地址表，接收并處理BPDU，不發送BPDU
Listening(偵聽狀態)：不轉發資料幀，不學習MAC地址表，參與生成樹計算，接收并發送BPDU
Learning(學習狀態)：不轉發資料幀，學習MAC地址表，參與生成樹計算，接收并發送BPDU
Forwarding(轉發狀態)：轉發資料幀，學習MAC地址表，參與生成樹計算，接收并發送BPDU

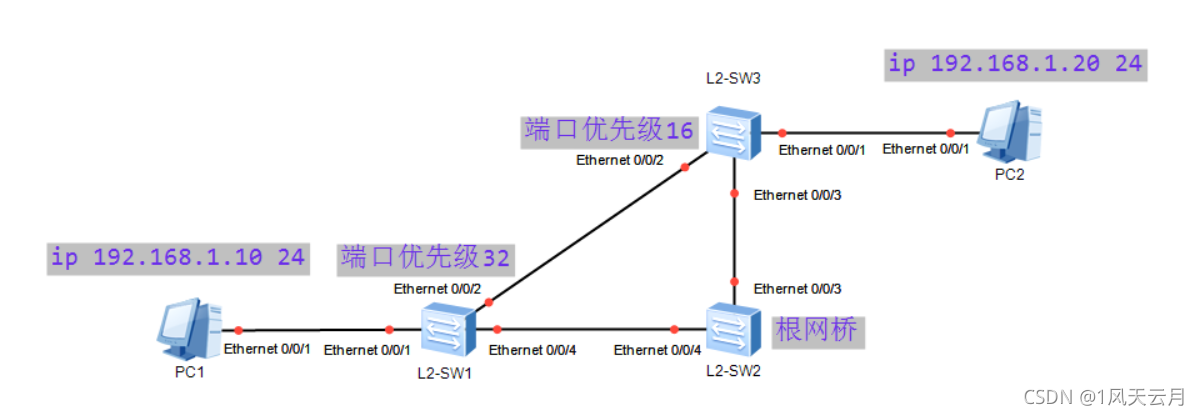

2、案例

3、配置程序

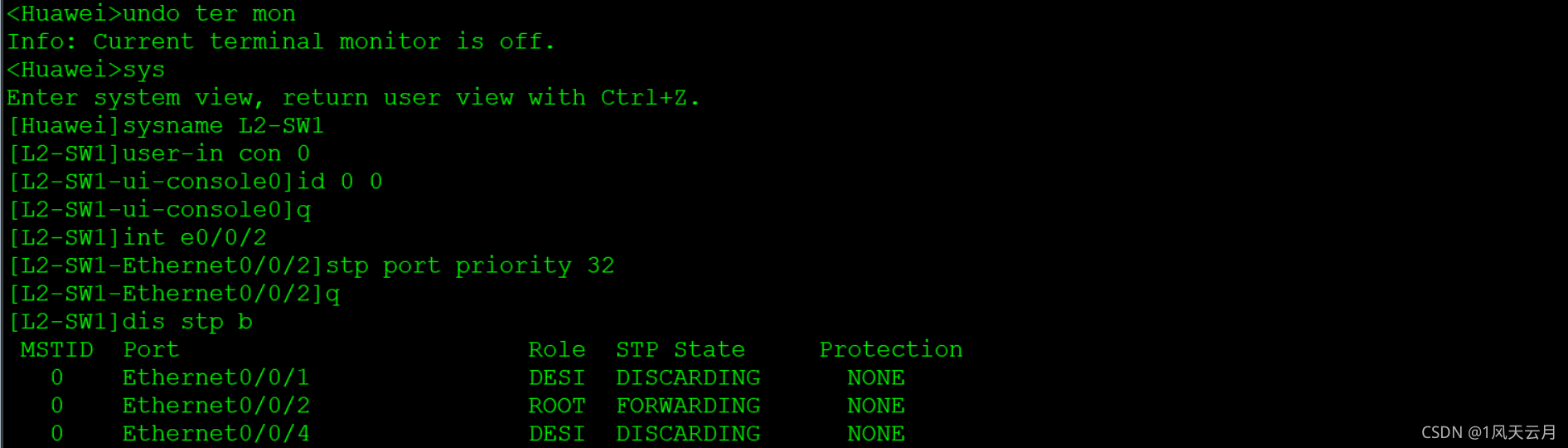

（1）L2-SW1

（2）L2-SW2

（3）L2-SW3

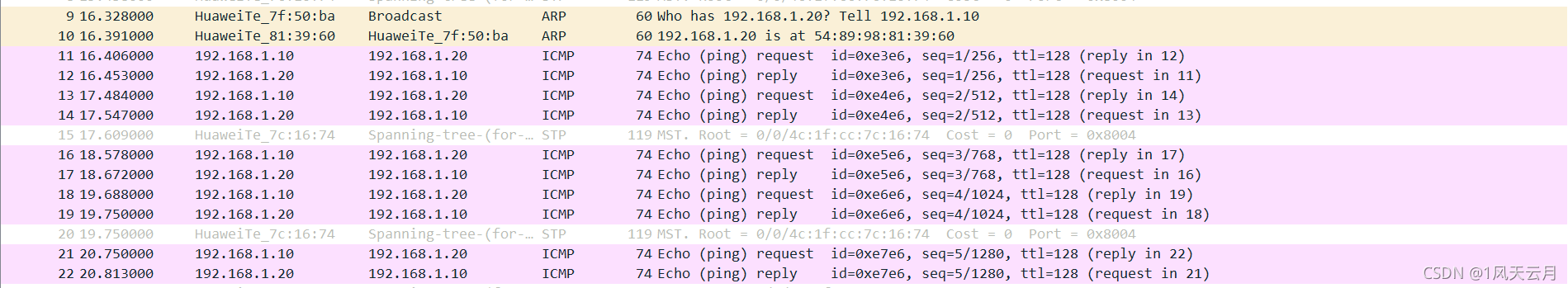

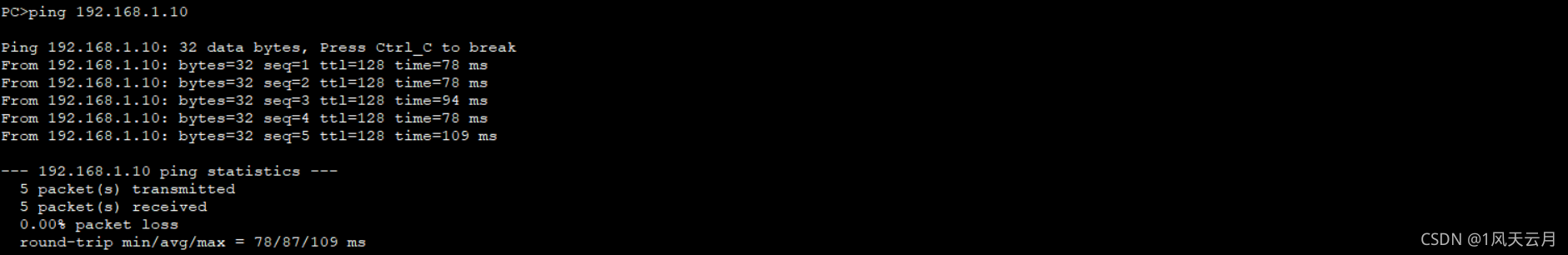

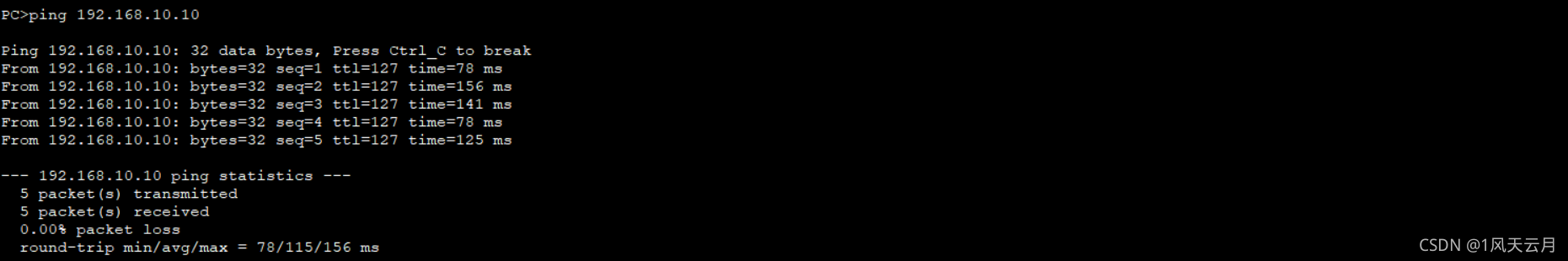

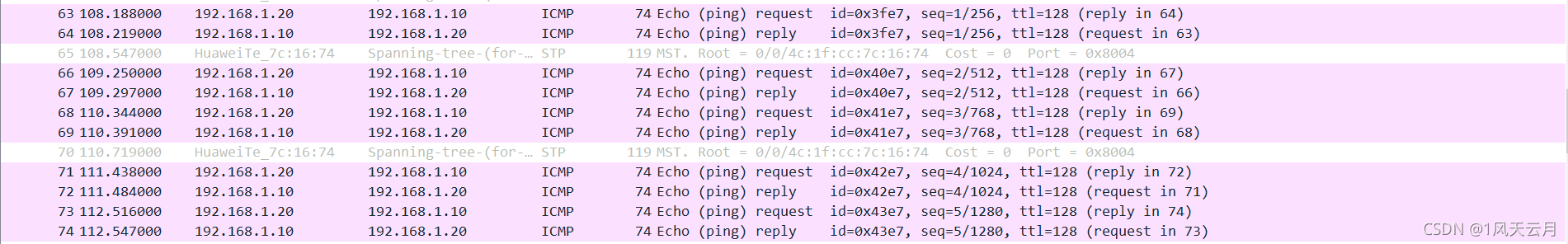

4、測驗

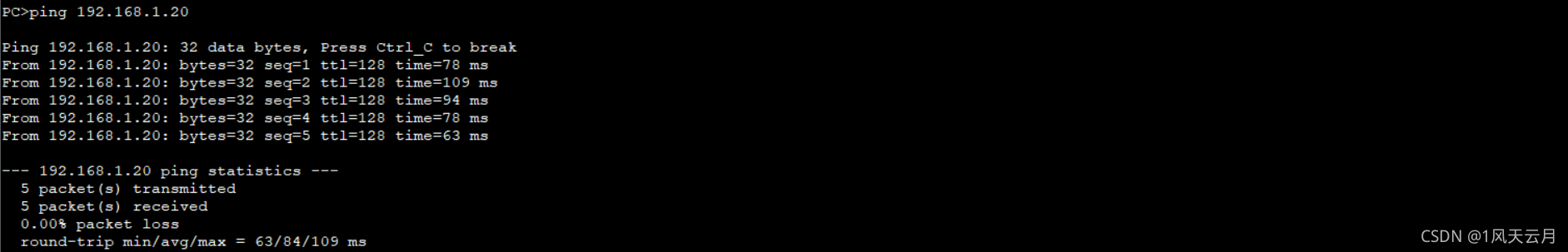

（1）PC1

（2）PC2

二、MSTP

1、MSTP介紹

（1）MSTP概述

MSTP是多生成樹技術，允許在一個交接機上運行多個生成樹，每個生成樹稱為一個實體，實體之間的生成樹彼此獨立

（2）MSTP基本原理

MSTP將環路網路修剪成一個無環的樹形網路，避免廣播風暴的產生，同時還提供了資料轉發的多個冗余路徑，在資料轉發程序中實作VLAN資料的負載均衡，MSTP還兼容STP和RSTP

MSTP把一個交換網路劃分成多個域，每個域內形成多個生成樹，生成樹之間彼此獨立，每棵生成樹稱為一個多生成樹實體（Multiple Spaming Tree Instance，MSTI），每個域稱為一個MST域，MSTP通過設定VLAN映射表（即VLAN和MSTI的對應關系表），把VLAN和MSTI聯系起來，每個VLAN只能對應一個MSTI，即同一VLAN的資料只能在一個MSTI中傳輸，而一個MSTI可以對應多個VLAN
