OSPF協議基礎

RIP在大型網路中部署面臨的挑戰：
1.網路規模擴大：企業新業務層出不窮，且業務呈現大集中趨勢，使得網路規模不斷擴大
2.網路可靠性要求提供：各種應用程式對網路可靠性要求越來越高，網路發生故障后，需要在更短的時間內恢復正常
3.網路異構化趨勢加劇：在日常的運營維護中，硬體設備不斷升級或更新，不同設備之間性能差異較大，設備間互連鏈路帶寬也存在一定的差異，
需要一種各廠商均支持的開放路由協議

RIP在大型網路中部署所面臨的問題：
RIP特性： 帶來的問題：
逐跳收斂 收斂慢，故障恢復時間長
傳聞性路由更新機制 缺少對全域網路拓撲的了解（完全信任所收到的路由）
最多有效跳數為15 環形組網中，使遠端路由不可達
以跳數為度量 存在選擇次優路徑的風險

如何解決：
收斂慢，故障恢復時間長 收到更新->計算路由->發送更新” 改為“收到更新->發送更新->計算路由
缺少對全域網路拓撲的了解 路由器基于拓撲資訊，獨立計算路由
最多有效跳數為15 不限定跳數
存在選擇次優路徑的風險 將鏈路帶寬作為選路參考值

串口帶寬：2.048M

解決最大跳數為15跳：
跨16跳轉發：1.路由重發布：默認引入之后路由跳數為1
2.聚合：聚合之后的路由取原路由中跳數最小值作為聚合后路由的跳數

動態路由協議：
距離矢量（單位：跳數）：RIP :基于UDP，埠號520
BGP：基于TCP，埠號179
鏈路狀態：OSPF：基于IP，協議號89
ISIS：集成
鏈路狀態：IP地址及掩碼，帶寬，鄰居，網路利用率，延遲……

OSPF：鏈路狀態路由協議：
1.路由資訊傳遞與路由計算分離：不直接傳遞各路由器的路由表，而傳遞鏈路狀態資訊，各路由器基于鏈路狀態資訊獨立計算路由
2.基于SPF演算法：所有路由器各自維護一個鏈路狀態資料庫，鄰居路由器間先同步鏈路狀態資料庫，再各自基于SPF（Shortest Path First）演算法計算最優路由，從而提高收斂速度
3.以“累計鏈路開銷”作為選路參考值：在度量方式上，OSPF將鏈路帶寬作為選路時的參考依據， “累計帶寬”是一種要比“累積跳數”更科學的計算方式

OSPF的作業程序：
1：通過hello報文建立鄰居
2：互動LSA，同步LSDB
3：SPF演算法，計算最優路由，加表

Router ID：用于在自治系統中唯一標識一臺運行OSPF的路由器，每臺運行OSPF的路由器都有一個Router ID
Router ID是一個32位的無符號整數，其格式和IP地址的格式是一樣的

Router ID選舉規則：
1.手工指定（通常建議手動配置），以大為優
2.如果沒有手動配置Router ID，則從Loopback介面中最大的IP地址作為Router ID
3.如果沒有配置Loopback介面，則從物理介面中最大的IP地址作為Router ID

鄰居關系建立必要條件：
hello報文的間隔/死亡時間一致；埠處于UP狀態；認證要通過；鄰居在同一網段；router-id不能沖突；區域id要一致

鄰居關系建立失敗原因：
一般報文錯誤:
收到自己的報文；錯誤的報文；錯誤的版本號；錯誤的校驗和；錯誤的區域號；報文在 Unnumbered 介面丟棄； 錯誤的虛連接；錯誤的認證型別； 錯誤的認證關鍵字；報文太短
報文長度大于ip 長度； 發送錯誤； 介面down；無法識別的鄰居； 錯誤的網段 ；外部選項不匹配；路由器id沖突
HELLO報文錯誤:
網路掩碼不匹配；hello定時器間隔不匹配；dead定時器間隔不匹配 0 : 虛連接的鄰居無法識別；NBMA的鄰居無法識別；非法的源地址
DD 報文錯誤:
鄰居狀態太低；無法識別的LSA型別 ； MTU選項不匹配
LS ACK報文錯誤:
鄰居狀態太低；無法識別的LSA型別
LS REQ報文錯誤:
鄰居狀態太低；空的請求串列；錯誤的請求
LS UPD報文錯誤:
鄰居狀態太低；更新的自己生成的LSA； LSA的校驗和錯；收到較舊的LSA； 無法識別的LSA型別
Opaque錯誤:
超出FLOOD范圍；10-超出FLOOD范圍；超出FLOOD范圍；無法識別的TLV型別
重傳超次錯誤:
DD報文重傳超次次數； Update報文重傳超次次數； Request報文重傳超次次數
配置錯誤:
Tunnel花費錯誤

hello報文中E位：代表路由器支持計算5類LSA（支持外部路由）

發現并建立鄰居 - Hello報文（組播發送HELLO包）
Hello報文的作用：
1.鄰居發現：自動發現鄰居路由器（被）
2.鄰居建立：完成Hello報文中的引數協商，建立鄰居關系
3.鄰居保持：通過Keepalive機制（周期性10s/30s的Hello報文），檢測鄰居運行狀態

     4.在MA（NBMA（非廣播多路訪問）/BMA（廣播多路訪問））網路中選舉DR/BDR

hello報文中攜帶：hello報文生存時間；死亡時間；鄰居串列；router-id
hello報文重傳時間：5s 重傳延時：1s
hello報文時間間隔：
P2P/MA：10s 死亡時間：410
P2MP/NBMA：30s 死亡時間：430

介面下：Ospf enble area 0 在介面內開啟ospf功能
介面狀態：1.DR
2.BDR
3.DR other
4.P2P：只在P2P/P2MP網路中

鏈路狀態資訊主要包括：
1.鏈路的型別：P2P,……
2.介面IP地址及掩碼；
3.鏈路上所連接的鄰居路由器；
4.鏈路的帶寬（開銷）

狀態機：
1.Down：鄰居的初始狀態，表示沒有從鄰居收到任何資訊
2.Attempt：發送hello給鄰居，沒有收到鄰居的hello報文；120s后沒收到回到down（NBMA網路獨有）
3.Init：路由器收到鄰居Hello報文，但是自己的Router ID不在所收到的Hello報文的鄰居串列中，表示尚未與鄰居建立雙向通信關系（自己的router-id不在活躍的鄰居串列中）
4.2-Way：路由器發現自己的Router ID存在于收到的Hello報文的鄰居串列中，已確認可以雙向通信（自己的router-id在活躍的鄰居串列中），此狀態下選舉DR/BDR
5.ExStart：路由器開始向鄰居發送DD報文，Master/Slave關系是在此狀態下形成的，初始DD序列號也是在此狀態下確定的，在此狀態下發送的DD報文不包含鏈路狀態描述（LSA摘要）
6.Exchange：路由器與鄰居之間相互發送包含鏈路狀態資訊摘要的DD報文（從路由器先進入此狀態并發送自己的LSA摘要）
7.Loading：路由器與鄰居之間相互發送LSR報文、LSU報文、LSAck報文
8.Full：LSDB同步程序完成，路由器與鄰居之間形成了完全的鄰接關系

OSPF鄰居建立程序

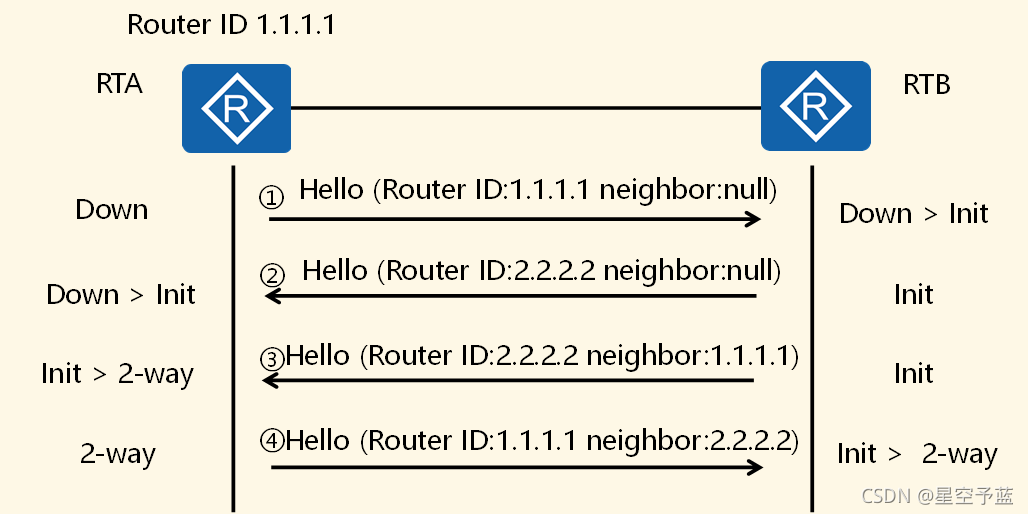

     鄰居建立程序：

RTA和RTB的Router ID分別為1.1.1.1和2.2.2.2，當RTA啟動OSPF后，RTA會發送第一個Hello報文，此報文中鄰居串列為空，此時狀態為Down，RTB收到RTA的這個Hello報文，狀態置為Init
RTB發送Hello報文，此報文中鄰居串列為空，RTA收到RTB的Hello報文，狀態置為Init
RTB向RTA發送鄰居串列為1.1.1.1的Hello報文，RTA在收到的Hello報文鄰居串列中發現自己的Router ID，狀態置為2-way
RTA向RTB發送鄰居串列為2.2.2.2的Hello報文，RTB在收到的Hello報文鄰居串列中發現自己的Router ID，狀態置為2-way
2-way表示鄰居關系的建立，鄰接關系的開始

  因為鄰居都是未知的，所以Hello報文的目的IP地址不是某個特定的單播地址，鄰居從無到有，OSPF采用組播的形式發送Hello報文（目的地址224.0.0.5）
 224.0.0.5：監聽所有運行了OSPF的路由器
 224.0.0.6：監聽DR/BDR

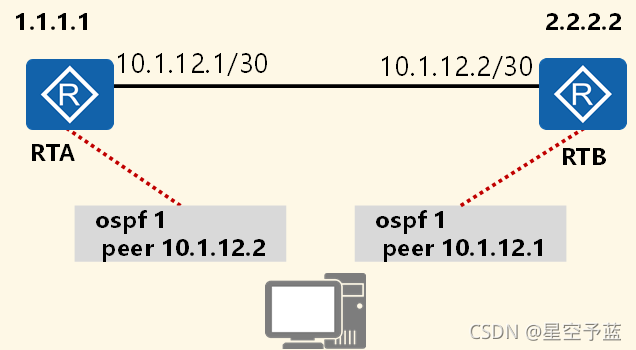

手動建立鄰居 ：對于不支持組播的網路可以通過手動配置實作鄰居的發現與維護
OSPF支持通過單播方式建立鄰居關系

網路型別：
原因：為了支持二層功能

型別：1.P2P網路：僅兩臺路由互連；支持廣播、組播
2.P2MP網路：多個點到點網路的集合;支持廣播、組播
3.廣播型網路：兩臺或兩臺以上的路由器通過共享介質互連;支持廣播、組播
4.NBMA網路:兩臺或兩臺以上路由器通過VC互連;不支持廣播、組播
VC：虛電路 （需手工指定）
1.交換VC
2.永久VC

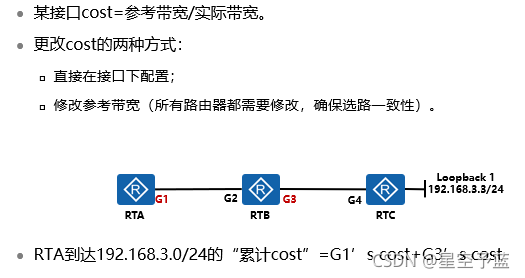

OSPF的度量方式：
默認參考帶寬為100M
實際帶寬G口1000M，E口100M

當計算結果有小數位時，只取整數位；結果小于1時，cost取1
修改開銷的方式：
1.手動修改介面的開銷：
介面視圖下：ospf cost 開銷值
2.修改參考帶寬值：全域修改
協議視圖下：bandwidth-reference 參考帶寬值(越大越精準)
注意：如果一臺路由器上既在介面上修改了開銷，也修改了參考帶寬值，介面開銷生效

OSPF報文型別：
1.HELLO報文：用來發現、建立并維護鄰居關系
2.DD報文：協商主從；互動LSA摘要（LSA的頭部資訊，可以唯一的確定一條）
3.LSR報文：用于請求自身缺少的LSA，LSR只攜帶摘要
4.LSU報文：用于回應對方所缺少的LSA，LSU攜帶是完整的LSA（定時更新/觸發更新都會發送LSU，并具有撤銷路由的作用）
5.LSACK報文：用于對收到鄰居發送的LSA確定回應，表示已經收到LSU,LSACK攜帶的是收到的LSA的摘要，保證同步程序的可靠性

多種報文的存在可保證LSDB同步的可靠性和防止收到重復的LSA
協商主從：保證DD報文互動的可靠性
重傳時間：5s 重傳延時：1s
必須對接收的LSA（LSU報文）進行確認：
隱式確認：LSU報文
顯示確認：LSACK報文

DD、LSR、LSU、LSACK中包含：
DD報文：LSA頭部資訊、LS Type、LS ID 、Advertising Router、LS sequence number、LS checksum
LSR報文：LS Type、LS ID 、Advertising Router
LSU報文：完整的LSA資訊
LSACK報文：LSA頭部資訊、LS Type、LS ID 、Advertising Router、LS sequence number、LS checksum

OSPF報文的功能需求
功能 實作分析
發現鄰居與保持 Hello機制即可實作
LSA同步 雙方互相發送LSA，完成同步；同時同步速度更快，占用資源更少
可靠性 確保LSA同步程序的可靠性

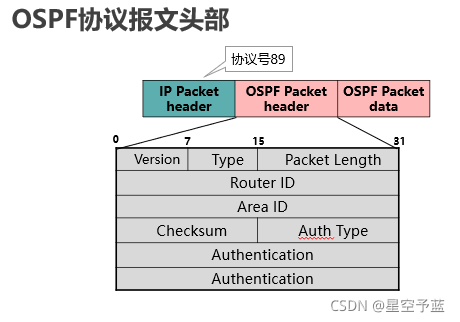

在OSPF Packet部分，所有的OSPF報文均使用相同的OSPF報文頭部：
? Version ：對于當前所使用的OSPFv2，該欄位的值為2，
? Type：OSPF報文型別，
Type=1為Hello報文
Type=2為資料庫描述報文（DD）
Type=3為鏈路狀態請求報文（LSR）
Type=4為鏈路狀態更新報文（LSU）
Type=5為鏈路狀態確認報文（LSAck）
? Packet length：表示整個OSPF報文的長度，單位是位元組，
? Router ID：表示生成此報文的路由器的Router ID，
? Area ID：表示此報文需要被通告到的區域，
? Checksum：校驗欄位，其校驗的范圍是整個OSPF報文，包括OSPF報文頭部，
? Auth Type：為0時表示不認證；為1時表示簡單的明文密碼認證；為2時表示加密（MD5）認證，
? Authentication：認證所需的資訊，該欄位的內容隨AuType的值不同而不同，

OSPFv1：實驗版本
OSPFv2：支持IPv4
OSPFv3：支持IPv6

OSPF認證：
認證型別：1.明文認證（簡單認證），2.密文認證（MD5認證），3.不認證
默認不認證
認證方式：
1.介面認證：
在介面上配置，與該介面相連的介面上也必須配置認證
2.區域認證：
在區域里進行配置，一個區域里有一臺配置了區域認證，該區域的所有路由器都得配置區域認證
注意：如果一臺路由器上既配置了介面認證又配置了區域認證，介面認證生效
只要兩端認證型別和認證資訊一樣，認證方式不一樣也能建立鄰居

OSPF的LSDB同步：

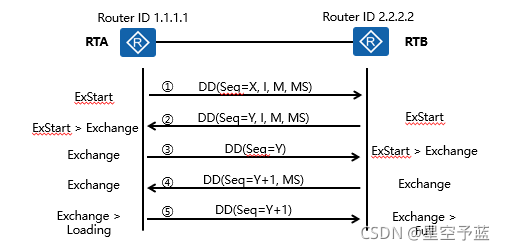

LSDB同步程序如下：
1. RTA和RTB的Router ID分別為1.1.1.1和2.2.2.2并且二者已建立了鄰居關系，當RTA的鄰居狀態變為ExStart后，RTA會發送第一個DD報文，此報文中，DD序列號被隨機設定為X
I（起始位）設定為1，表示這是第一個DD報文，0表示不是第一個DD報文；
M（后繼位）設定為1，表示后續還有DD報文要發送，為0表示后面沒有DD報文；
MS（主從位）設定為1，表示RTA宣告自己為Master，為0表示自己為從，
2.當RTB的鄰居狀態變為ExStart后，RTB會發送第一個DD報文，此報文中，DD序列號被隨機設定為Y（I=1，M=1，MS=1，含義同上），由于RTB的Router ID較大，所以RTB將成為真正的Master，收到此報文后，RTA會產生一個Negotiation-Done事件，并將鄰居狀態從ExStart變為Exchange
3. RTA開始向RTB發送LSR報文，請求那些在Exchange狀態下通過DD報文發現的、并且在本地LSDB中沒有的鏈路狀態資訊，
4.RTB向RTA發送LSU報文，LSU報文中包含了那些被請求的鏈路狀態的詳細資訊，RTA在完成LSU報文的接收之后，會將鄰居狀態從Loading變為Full，
5. RTA向RTB發送LSAck報文，作為對LSU報文的確認，RTB收到LSAck報文后，雙方便建立起了完全的鄰接關系，

為什么要選舉主從關系：為了雙方在描述LSDB的程序中可靠
為什么雙方在描述LSDB的程序中要保證可靠：是為了保障后期LSDB同步的可靠

LSA頭部：
LSA是OSPF鏈路狀態資訊的載體，LSA是LSDB的最小組成單位，也就是說LSDB由一條條LSA構成的

所有的LSA都擁有相同的頭部，關鍵欄位的含義如下：
LS age：此欄位表示LSA已經生存的時間，單位是秒， 可以標識LSA的新舊，越小越新，
LSA老化時間3600s
更新時間1800s；只有路由器自己才能更新自己的LSA
LS type：標識了LSA的型別，1類和2類域內，3類域間，4類和5類域外，7類特殊區域，
Link State ID：鏈路狀態標識id，該LSA所描述的那部分鏈路標識，例如Router ID等，用于區分同一路由器產生同一型別的不同LSA，唯一標識一條LSA
Advertising Router：是產生此LSA的路由器的Router ID，
LS sequence number：LSA序列號，數值越大越新，用于檢測舊的和重復的LSA，
LS checksum：校驗和，判斷LSA的新舊，
Length：整個LSA的長度，

LSA新舊程度：1.序列號，越大越新
2.校驗和時，越大越新
3.age，越小越小；相差900s內不更新（為了防止LSA重復）
周期更新：1800s 觸發更新：收到新的LSA泛洪給其他鄰居
LS type，Link State ID和Advertising Router的組合共同標識一條LSA，
LSDB中除了自己生成的LSA，另一部分是從鄰居路由器接收的，鄰居路由器之間相互更新LSA必然需要一個“通道”

MA網路中的問題：
1. n×(n?1)/2個鄰接關系，管理復雜
2. 重復的LSA泛洪，造成資源浪費，
解決：選舉DR/BDR
DR/BDR作用：DR負責在MA網路中建立和維護鄰接關系，并負責LSA的同步
1.減少鄰接關系建立數量
2.降低OSPF協議流量/報文數量

DR與BDR選舉：在收到對方的hello報文中沒有DR/BDR則會觸發選舉，40s（等待接收所有路由器的hello報文）
選舉規則：DR/BDR的選舉是基于介面的
1.介面的優先級越大越優先，取值范圍（0-255），優先級為0不參與選舉，默認介面優先級為1
2.介面的優先級相等時，Router ID越大越優先
在實際選舉中先選BDR，再選DR（保證網路的穩定性）

DR不被搶占：在鄰居建立后，后續有優先級更高的設備加入時原DR不會被搶占
