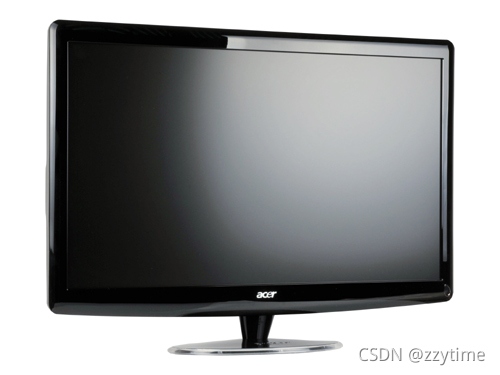

顯示幕（display）通常也被稱為監視器，顯示幕是屬于電腦的I/O設備，即輸入輸出設備，它是一種將一定的電子檔案通過特定的傳輸設備顯示到螢屏上再反射到人眼的顯示工具，它可以分為CRT、LCD等多種型別，

1.簡介

顯示幕即電腦螢屏，顯示幕接收電腦的信號并形成影像，作用方式如同電視接識訓，有些電腦螢屏采用液晶顯示，電腦螢屏又稱視覺顯示幕 ，

2.構成

下面我們來看一下液晶顯示幕的組成，一般來說，液晶顯示幕由以下幾個部分組成：

2.1液晶模塊

玻璃基板：里面是液態晶體和網格狀的印刷電路，時序電路（timing control）：用于產生控制液晶分子偏轉所序的時序和電壓，燈管：產生白色光源，背光：把燈管產生的光反射到液晶屏上，

2.2控制板

控制板起信號轉換作用，各種輸入格式的信號轉化成固定輸出格式的信號，例如對1024 x768的屏輸入信號可以是640×480、800×600、1024×768等，最終轉化成輸出格式1024×768 ，

2.3逆變器

產生高壓，用于點亮燈管 ，

3.組成電路

3.1視頻放大電路

可以分為預視放和視放輸出兩部分，預視放從信號介面中接收顯示卡送來的R、G、B三基色視頻信號，對之進行放大，以便驅動視放輸出級，視放輸出級是功率放大級，把預視放級送來的視頻信號放大到足夠的功率，驅動顯像管陰極，調制陰極發射電子束的強弱，電子束轟擊熒光屏后，就完成了電一光轉換的功能，配合掃描就可顯示影像，通常這部分電路還具備對比度控制、行場消隱、白平衡調節等功能，

3.2場掃描電路

包括場振蕩和場輸出兩部分，場振蕩電路在同步信號下，形成場頻鋸齒波，鋸齒波再由場輸出電路功率放大后加至場偏轉線圈，形成掃描電流，使電子槍發射出的電子上下拉開，場幅和場中心調節的功能也是在場掃描電路中實作的，此外還輸出場頻鋸齒波到枕形校正電路，以校正水平枕形失真 ，

3.3行掃描電路

包括行振蕩、行輸出、高壓電路、枕校電路等幾部分 ，

行振蕩電路在行同步信號的作用下，輸出周期矩形脈沖，該矩形脈沖驅動行輸出電路，使之在行偏轉線圈中產生掃描電流，高壓電路對行掃描逆程期間產生的幅值很高的回掃脈沖進行變壓、然后整流濾波得到多路電壓輸出，其中G1為顯像管柵極電壓，SCREEN為加速級電壓、FOCUS為聚焦極電壓，H.V為陽極高壓，行中心、行幅調整功能的實作也包括在行掃描電路中，

3.4開關電源

大部分顯示幕使用脈寬調制式開關電源，由開關管（調整管）、變換器、取樣電路、比較放大電路、基準電源、激勵器和保護電路等組成，開關電源的電路簡潔，維修起來比較容易，模式識別與控制電路：該電路的作用是根據顯示卡送來的行、場同步信號的特征判別當前是哪一種顯示模式，并依此對行掃描和場掃描電路進行控制，以消除模式轉換對電路作業狀態造成的影響，如改變行振蕩、場振蕩電路的自由振蕩頻率，調整行幅、場幅，改變行輸出級的作業電壓等，

4.技術引數

4.1解析度

解析度（Resolution）就是指構成影像的像素和，即螢屏包含的像素多少，它一般表示為水平解析度（一個掃描行中像素的數目）和垂直解析度（掃描行的數目）的乘積，如1920×1080，表示水平方向包含1920像素，垂直方向是1080像素，螢屏總像素的個數是它們的乘積，解析度越高，畫面包含的像素數就越多，影像也就越細膩清晰，顯示幕的解析度受顯示幕的尺寸、（顯像管點距）、電路特性等方面影響，更大尺寸擁有更大的最佳解析度，

4.2柵距和點距

4.2.1柵距

陰柵式顯像管平行的光柵之間的距離（單位mm），采用陰柵式顯像管的好處在于其柵距長時間被使用也不會變形，顯示幕被使用多年也不會出現畫質下降的情況，

4.2.2點距（或條紋間距）

是顯示幕的一個非常重要的硬體指標，它是指一種給定顏色的一個發光點與離它最近的相鄰同色發光點之間的距離，這種距離不能用軟體來更改，這一點與解析度是不同的，在任何相同解析度下，點距越小，顯示影像越清晰細膩，解析度和影像質量也就越高，22英寸LCD顯示幕的像素間距基本都為0.282mm，

4.3帶寬

帶寬是顯示幕的一個非常重要的引數，能夠決定顯示幕性能的好壞，所謂帶寬是顯示幕視頻放大器通頻帶寬度的簡稱，一個電路的帶寬實際上是反映該電路對輸入信號的回應速度和顯示幕的解像能力，帶寬越寬，慣性越小，回應速度越快，允許通過的信號頻率越高，信號失真越小，帶寬的單位為MHz，可以用“水平解析度×垂直解析度×重繪率”這個公式來計算它的數值，

4.4重繪率

重繪率分為垂直重繪率和水平重繪率，一般提到的重繪率通常指垂直重繪率，垂直重繪率又叫場頻（Vertical scanning frequency），表示螢屏的圖象每秒鐘重繪多少次，也就是每秒鐘螢屏重繪的次數，以Hz為單位；水平重繪率又叫行頻（Horizontai scanning trequency），它是指顯示幕每秒鐘內掃描水平線的次數，單位是kHz，重繪率越高越好，圖象就越穩定，影像顯示就越自然清晰，對眼睛的影響也越小，重繪頻率越低，影像閃爍和抖動的就越厲害，眼睛疲勞得就越快，一般來說，如能達到80Hz以上的重繪頻率就可完全消除影像閃爍和抖動感，眼睛也不會太容易疲勞，

顯然重繪率越高越好，但是建議你不要讓顯示幕一直以最高重繪率作業，那樣會加速CRT顯像管的老化，一般比最高重繪率低一到兩檔是比較合適的，建議85Hz，而液晶顯示幕(LCD)的發光原理與傳統的CRT是不一樣的，由于液晶顯示幕每一個點在收到信號后就一直保持那種色彩和亮度，恒定發光，而不象陰極射線管顯示幕（CRT）那樣需要不斷重繪亮點，因此，液晶顯示幕畫質高而且絕對不會閃爍，把眼睛疲勞降到了最低，而重繪率對CRT的意義比較突出，有時，LCD重繪高了,反而會影響其使用壽命，一般保持在60-75就可以了，

4.5亮度

亮度是指畫面的明亮程度，一般設定在60-80，亮度較亮的顯示幕畫面過亮常常會令人感覺不適，一方面容易引起視覺疲勞，另一方面也使純黑與純白的對比降低，影響色階和灰階的表現，因此在提高顯示幕亮度的同時，也要提高其對比度，否則就會出現整個顯示屏發白的現象，亮度均勻與否，和背光源與反光鏡的數量與配置方式息息相關，品質較佳的顯示幕，畫面亮度均勻，柔和不刺目，無明顯的暗區，

4.6對比度

液晶顯示幕的對比度實際上就是亮度的比值，即顯示幕的亮區與暗區的亮度之比，顯示幕的對比度越高，顯示的畫面層次感就越好，目前主流液晶顯示幕的對比度大多集中在400:1至600:1的水平上，

4.7色彩飽和度

液晶顯示幕的色彩飽和度是用來表示其色彩的還原程度的，液晶每個像素由紅、綠、藍(RGB)子像素組成，背光通過液晶分子后依靠RGB像素組合成任意顏色光，RGB三原色越鮮艷，顯示幕可以表示的顏色范圍就越廣，如果顯示幕三原色不鮮艷，那這臺顯示幕所能顯示的顏色范圍就比較窄，因為其無法顯示比三原色更鮮艷的顏色，目前最高標準為72% NTSC，

4.8可視角度

指用戶可以從不同的方向清晰地觀察螢屏上所有內容的角度，由于提供LCD顯示幕顯示的光源經折射和反射后輸出時已有一定的方向性，超出這一范圍觀看就會產生色彩失真現象，CRT顯示幕不會有這個問題，目前市場上出售的LCD顯示幕的可視角度都是左右對稱的，但上下就不一定對稱了，

5.常見種類

從早期的黑白世界到色彩世界，顯示幕走過了漫長而艱辛的歷程，隨著顯示幕技術的不斷發展，顯示幕的分類也越來越明細，LED顯示屏的工廠主要分布在深圳有500多家，其中40%主要是提供加工服務，還有小作坊式生產，也有像一批以品質和研發為主的生產企業，

5.1CRT顯示幕

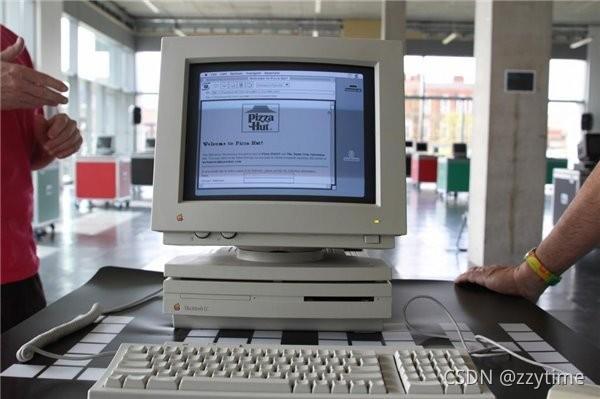

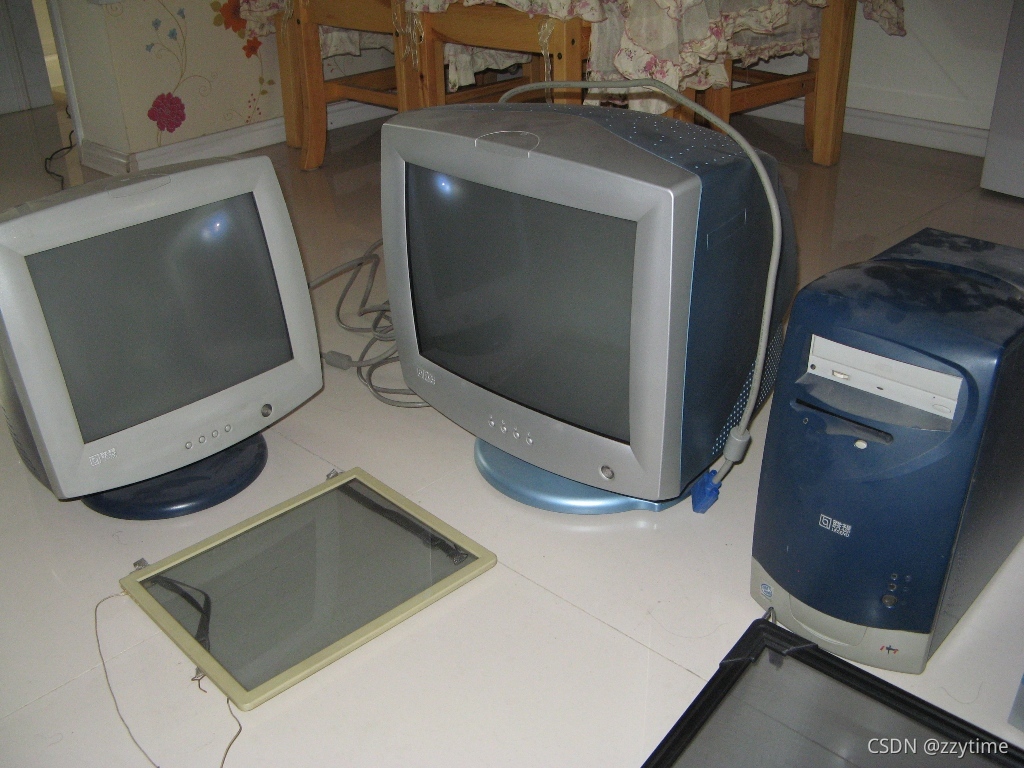

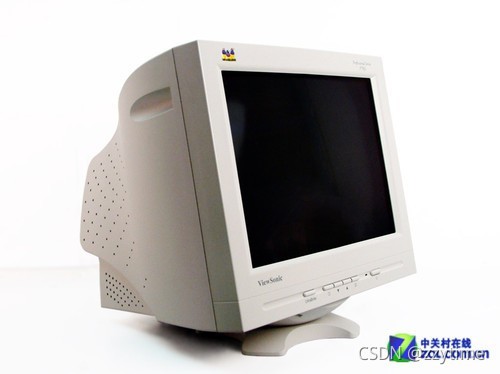

CRT顯示幕是一種使用陰極射線管（Cathode Ray Tube）的顯示幕，它主要由五部分組成：電子槍、偏轉線圈、蔭罩、熒光粉層及玻璃外殼，CRT純平顯示幕雖然具有可視角度大、無壞點、色彩還原度高、色度均勻、可凋節的多解析度模式、回應時間極短等LCD顯示幕難以超越的優點，但目前已經退出市場，

5.2LCD顯示幕

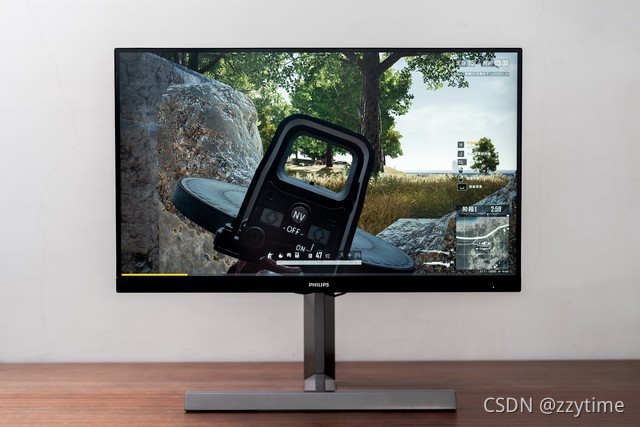

LCD顯示幕即液晶顯示幕，它的優點有機身薄、占地小和輻射小，

LCD顯示幕內部有很多液晶粒子，它們有規律地排列成一定的形狀，并且它們每一面的顏色都不同，分為紅色、綠色和藍色，這三原色能還原成任意的其他顏色，當顯示幕收到顯示資料時，會控制每個液晶粒子轉動到不同顏色的面，從而組合成不同的顏色和影像，也因為這樣，LCD顯示幕的缺點有色彩不夠艷和可視角度不大等，

5.3LED顯示幕

LED顯示幕是一種通過控制半導體發光二極管的顯示方式來顯示文字、圖形、影像、影片的顯示螢屏，

LED的技術進步是擴大市場需求及應用的最大推動力，最初，LED只是作為微型指示燈，在計算機、音響和錄像機等高檔設備中應用，隨著大規模集成電路和計算機技術的不斷進步，LED顯示幕迅速崛起，

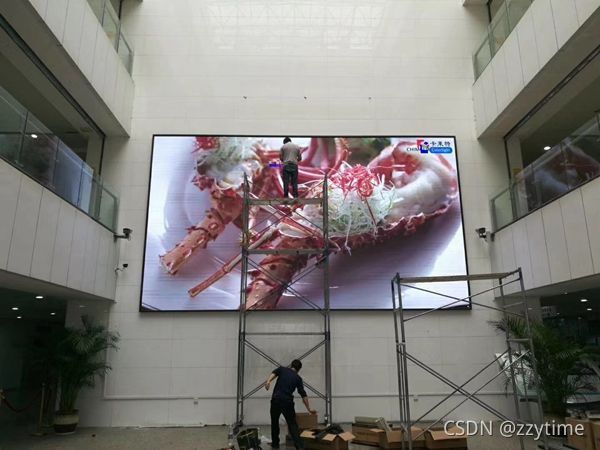

LED顯示幕集微電子技術、計算機技術、資訊處理技術于一體，以其色彩鮮艷、動態范圍廣、亮度高、壽命長、作業穩定可靠等優點，成為最具優勢的新一代顯示設備，目前，LED顯示幕已廣泛應用于大型廣場、體育場館、證券交易大廳等場所，可以滿足不同環境的需要，

5.43D顯示幕

3D顯示幕一直被公認為顯示技術發展的終極夢想，多年來有許多企業和研究機構從事這方面的研究，日本、歐美、韓國等發達國家和地區早于20世紀80年代就紛紛涉足體顯示技術的研發，于90年代開始陸續獲得不同程度的研究成果，現已開發出需佩戴立體眼鏡和不需佩戴立體眼鏡的兩大立體顯示技術體系，隨著《阿凡達》等3D大片的熱播，人們對3D技術的了解逐步加深，

利用自動立體顯示技術，即所謂的“真3D技術”，用戶不用戴眼鏡就可以觀看立體影像，這種技術利用所謂的“視差柵欄”，使兩只眼睛分別接受不同的影像，來形成立體效果，平面顯示幕要形成立體感的影像，必須至少提供兩組相位不同的影像，其中，不閃式3D技術是如今顯示幕中最常使用的技術，

不閃式3D技術的畫面是由左眼和右眼各讀出540條線后，兩眼的影像在大腦重合，所以大腦所認知的影像是1018條線，因此，可以確定不閃式3D技術的畫面為全高清，

不閃式3D技術的優點有：

①無閃爍，更健康；

②高亮度，更明亮；

③無輻射，眼睛更舒適；

④無重影，更逼真；

⑤價格合理，性價比高，

不閃式3D技術也存在諸如不能在水平方向實作3D全高清畫面和技術成本高的缺點，

6.維護保養

6.1顯示幕的保護要注意

6.1.1防止不穩定電流，

6.1.2防止其他電器對顯示幕的干擾 ，

6.1.3清潔時正確擦拭顯示幕的螢屏，不要直接將液體噴到螢屏上，可用軟布擦拭，

6.2液晶顯示幕需要注意

液晶顯示幕由于自身的特點，在使用壽命上略低于CRT，但只要遵循一些簡單的保養方法，就可以使用更長的時間，方法主要有：

6.2.1避免螢屏內部啥訓

CRT顯示幕能夠因為長期作業而啥訓，對于LCD也如此，所以一定要注意，如果在不用的時候，一定要關閉顯示幕或者降低顯示幕的顯示亮度，否則時間長了，就會導致內部啥訓或者老化，這種損壞一旦發生就是永久性的，無法挽回，另外，如果長時間地連續顯示一種固定的內容，也有可能導致某些LCD像素過熱，進而造成內部啥訓，

6.2.2注意保持濕度

一般濕度保持在30%-80%之間，顯示幕都能正常作業，但一旦室內濕度高于80%后，顯示幕內部就會產生結露現象，其內部的電源變壓器和其他線圈受潮后也易產生漏電，甚至有可能造成連線短路；而顯示幕的高壓部位則極易產生放電現象；機內元器件容易生銹、腐蝕，嚴重時會使電路板發生短路，因此，LCD顯示幕必須注意防潮，長時間不用的顯示幕，可以定期通電作業一段時間，讓顯示幕作業時產生的熱量將機內的潮氣驅趕出去，

6.2.3正確地清潔顯示屏表面

如果發現顯示屏表面有污跡，可用沾有少許水的軟布輕輕地將其擦去，不要將水直接灑到顯示屏表面上，以免水進入LCD導致螢屏短路，

6.2.4避免沖擊

LCD螢屏十分脆弱，所以要避免強烈的沖擊和振動，LCD中含有很多玻璃的和靈敏的電氣元件，掉落到地板上或者其他類似的強列打擊會導致LCD螢屏以及其他一些單元的損壞，還要注意不要對LCD顯示表面施加壓力，

7.故障維修

電腦的顯示幕的故障分為軟故障和硬故障，當顯示幕不能正常顯示時，應該先簡單的分析一下，故障出在哪里，是軟體設定問題還是顯示幕的內部電路壞了，然后再確定是否需要送修，按顯示幕的故障分類有如下故障現象：

7.1黑屏

當打開電腦后，過了幾分鐘后還沒有影像出現，這時應該首先看看顯示幕面板上的電源指示燈是否亮，如果不亮再檢查顯示幕的電源插頭是否接好，如果電源線插接良好（要保證電源插座有電，可以換一個插孔試一下），并且電源開關是開著的，但顯示幕指示燈不亮，這說明顯示幕內部電路有故障，這時應該送專門的維修部門修理，

如果顯示幕的電源指示燈亮，這時應該重新啟動電腦，并注意主機的指示燈是否閃亮，主機里是否有“嘀”的一聲，如果有說明電腦已經正常啟動，這時應檢查顯示幕與主機的信號線連接是否正常，和主機相連的15針D形插頭是否松動，插頭內的針是否有斷、歪、短等情況，如果連接正常，說明顯示幕內部有故障，應送修 ，

節能型的顯示幕會根據主機送來的行場同步信號自動作業在相應的狀態和模式，面板上的指示燈同時指示出相應的狀態，通常為橙色閃爍－關機或睡眠，橙色－掛起，黃色－等待，綠色－正常顯示，

當顯示幕黑屏時，經過細心檢查不是主機的毛病時，這時最好不要連續或長時間的給顯示幕加電，以免故障擴大，

7.2花屏

通常是由于顯示幕不支持主機送來的顯示模式，往往是高于顯示幕的顯示模式，引起螢屏的影像混亂，無法看清楚螢屏上的影像和文字，如果是具有模式自動識別的顯示幕，有可能是黑屏狀態，但這時面板下方指示燈為綠色，這時重新啟動即可恢復，如果這種方法不行，可以在把顯卡驅動程式洗掉，然后在重新安裝顯卡驅動即可，還有在顯卡顯存發生故障時會出現螢屏上固定位置顯示混亂，而其他地方卻顯示正常，也有顯卡損壞造成花屏的，

7.3缺色

比較明顯的是缺紅色或黃色（或藍色），也有可能是顏色混亂，但影像細節清晰，這時看顯示幕時間稍微長一點，眼睛就很不舒服，有刺痛感，這時可以在關機后，檢查一下顯示幕和主機的連接插頭，看里面的針是否有斷的（并不是全缺，而是有，但只露出了一半），松的、歪的（偏折在一邊或與其他針連在一起），（注意：顯示幕和主機通常使用的是15針D形插頭，一般只用到11針，會空著5、9、11、12號針，我們不必感到奇怪，不要人為地用大頭針把缺針補齊），再檢查顯卡是否松動，如果這些都沒有問題而依然缺色，顯示幕便可以送修了，

當整個螢屏出現紅色或綠色或藍色時，一定是顯示幕內部電路壞了，

7.4色塊

如果顯示幕屏上有不規則的色塊，這時應該檢查顯示幕周圍是否有磁性物體，如收音機、手機、CD機、磁性螺絲刀、音箱等，還要注意顯示幕與空調、冰箱、洗衣機、電視機等家用電器不要靠得太近 [10] ，

如果顯示幕被磁化了，可以使用顯示幕的手動消磁功能（Degauss）消磁，如果顯示幕沒有手動消磁，可以把顯示幕關機30分鐘或更長時間，再開機，重復上述程序二到三次即可，

8.主流品牌和選購技巧

8.1主流品牌

液晶顯示幕品牌中，三星、LG、華碩、明基、AOC、飛利浦、長城、優派、HKC等是市場中較為主流的品牌，

8.2選購技巧

選購顯示幕要分清其用途，以實用為主，

8.2.1日常上網

一般的顯示幕就可以滿足用戶，普通液晶與寬屏液晶各有優勢，總體來說，在圖片編輯應用上，使用寬屏液晶更好，而在辦公文本顯示應用上，普通液晶的優勢更大，

8.2.2特殊用途

舉例游戲應用，對于準備購買液晶的朋友來說寬屏液晶是不錯的選擇，它擁有16:9的黃金顯示比例，在支持寬屏顯示的游戲中優勢是很非常明顯的，它比傳統4:3螢屏的液晶更符合人體視覺舒適性，并且相信以后推出的大多數游戲都會提供寬屏顯示，那時寬屏液晶可以獲得更好的應用，

9.總結

顯示幕的概念還沒有統一的說法，但對其認識卻大都相同，顧名思義它應該是將一定的電子檔案通過特定的傳輸設備顯示到螢屏上再反射到人眼的一種顯示工具，

從廣義上講，街頭隨處可見的大螢屏、電視機、手機等的顯示屏都算是顯示幕的范疇，一般指與主機相連的顯示設備，

其應用廣泛，大到衛星監測，小至看電視，可以說在現代社會里，它的身影無處不在，其結構一般為底座加機身，隨著技術的不斷發展，出現了一些其他形狀的顯示幕，
