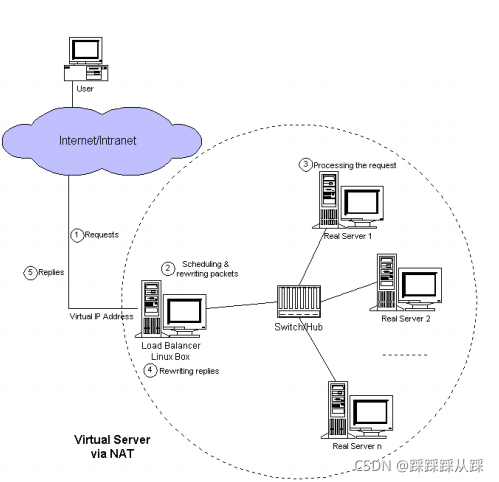

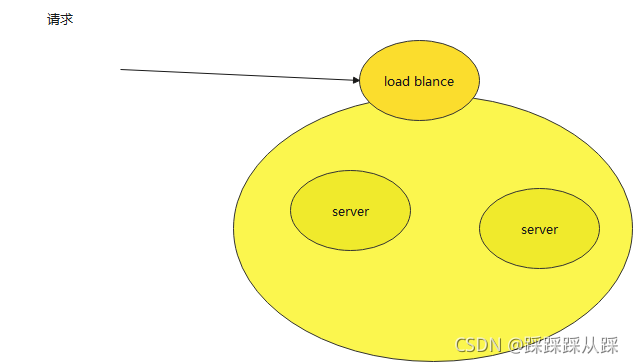

NAT —（Network Address Translation網路地址轉換），將IP地址從一個組映射到另一個組的功能，易 于設定 ，負載均衡器可能是服務器數量超過20的整個系統的瓶頸，因為請求資料包和回應資料包都需要由負載均衡器重寫，

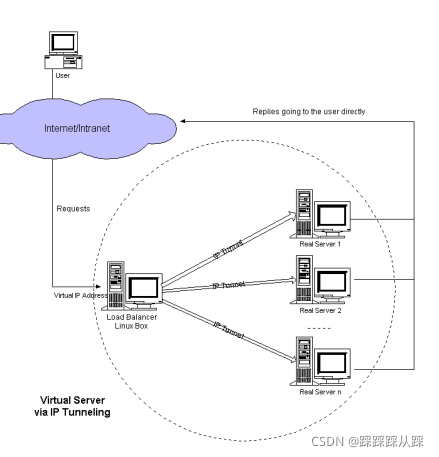

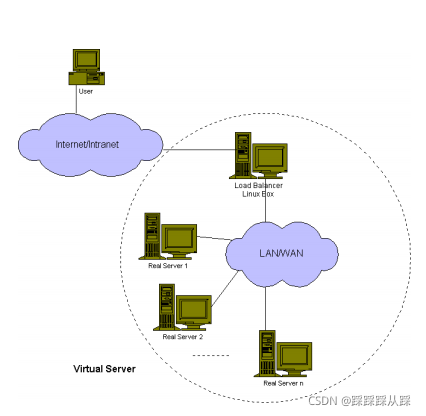

IP TUN — IP（tunnel 隧道），將發往一個IP地址的資料報包裝并重定向到另一個IP地址，是最具擴展 性 的，

TUN模式是通過ip隧道技術減輕lvs調度服務器的壓力，許多Internet服務（例如WEB服務器）的請求包很短小，而應答包通常很大，負載均衡器只負責將請求包分發給物理服務器，而物理服務器將應答包直接發給用戶，所以，負載均衡器能處理很巨大的請求量，相比NAT性能要高的多，比DR模式的優點是不限制負載均衡器與RS在一個物理段上，

缺點 ，需要所有的服務器（lvs、RS）支持"IP Tunneling"(IP

Encapsulation)協議

優點 ，由于服務器通過使用IP隧道相互連接，負載均衡器和真實服

務器可以駐留在不同的LAN甚至WAN上，

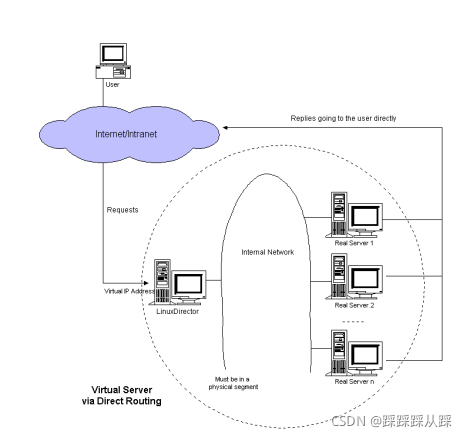

DR —（direct route 直接路由）虛擬IP地址由真實服務器和負載均衡器共享，負載均衡器的介面也配置了虛擬IP地址，用于接受請求資料包，并直接將資料包路由到選定的服務器，所有真實服務器的非arp別 名 介面都配置了虛擬IP地址，或者將發往虛擬IP地址的資料包重定向到本地套接字，以便真實服務器可以在本地處理資料包，

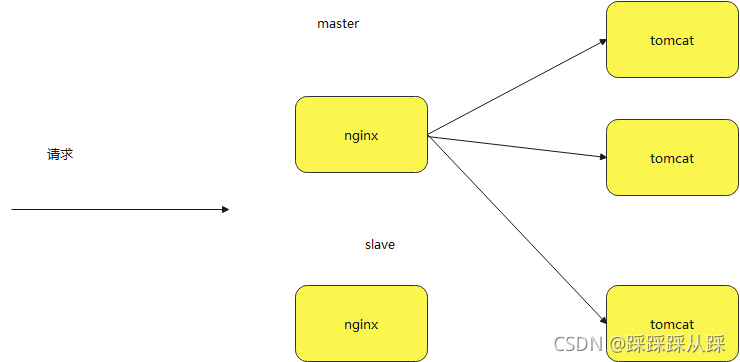

高可用Nginx集群安裝搭建手冊 提取碼：nnfp

環境準備

兩臺linux服務器，IP地址分別為

192.168.120.103

192.168.120.58

準備IP地址資訊列印程式balancer-1.0.0.jar，http://hostname:port/server/ip，列印服務器的IP埠號資訊，

安裝兩臺Nginx

安裝步驟，參考前面Nginx的手冊來操作，將Nginx分別安裝在前面準備的兩臺linux服務器上，

啟動Nginx，都為80埠，代理前面的的balancer-1.0.0.jar服務，

安裝LVS

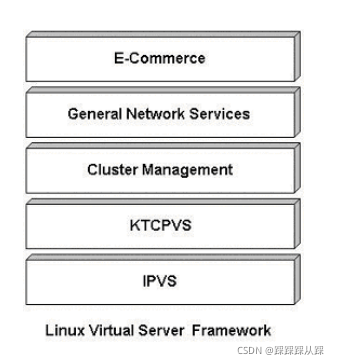

LVS全稱為Linux Virtual Server，作業在ISO模型中的第四層，由于其作業在第四層，因此與iptables類似，必須作業在內核空間上，因此lvs與iptables一樣，是直接作業在內核中的，叫ipvs，主流的linux發行版默認都已經集成了ipvs，因此用戶只需安裝一個管理工具ipvsadm即可，
LVS現在已成為Linux內核的一部分，默認編譯為ip_vs模塊，必要時能夠自動呼叫，以下操作可以手動加載ip_vs模塊，并查看當前系統中ip_vs模塊的版本資訊，

安裝依賴

$ sudo yum install -y popt-static kernel-devel make gcc openssl-devel lftplibnl* popt* openssl-devel lftplibnl* popt* libnl* libpopt* gcc*

加載LVS

# 通過下面命令來檢查，如果沒有顯示，則說明沒有加載
$ lsmod |grep ip_vs
ip_vs                 145497  0
# 加載LVS，執行下面命令就可以把ip_vs模塊加載到內核
$ sudo modprobe ip_vs
# 查看LVS版本號,說明安裝成功
$ cat /proc/net/ip_vs
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port Forward Weight ActiveConn InActConn

安裝ipvsadm

curl "http://www.linuxvirtualserver.org/software/kernel-2.6/ipvsadm-1.26.tar.gz" -o ipvsadm-1.26.tar.gz
tar zxf ipvsadm-1.26.tar.gz
cd ipvsadm-1.26
rpm -qa | grep kernel-devel	# 確認是否安裝了kernel-devel（默認已經安裝）
su root # 需要root權限執行
make && make install

curl "http://www.linuxvirtualserver.org/software/kernel-2.6/ipvsadm-1.25-1.src.rpm" -o ipvsadm-1.25-1.src.rpm
sudo rpm -ivh ipvsadm-1.25-1.src.rpm

# 檢查是否安裝成功，顯示下面的內容表示安裝成功
$ sudo ipvsadm
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

LVS DR模式

DR模式是LVS三種實作負載均衡方式中性能最好的一個，下面就使用這個模式，配置Nginx負載均衡的實作，

設定IP環境如下

VIP：192.168.120.200

lvs-director：192.168.120.58

Nginx1：192.168.120.103

Nginx2：192.168.120.58

DR配置

LVS配置

編輯lvs檔案

sudo vim /usr/local/sbin/lvs_dr.sh

輸入下面內容

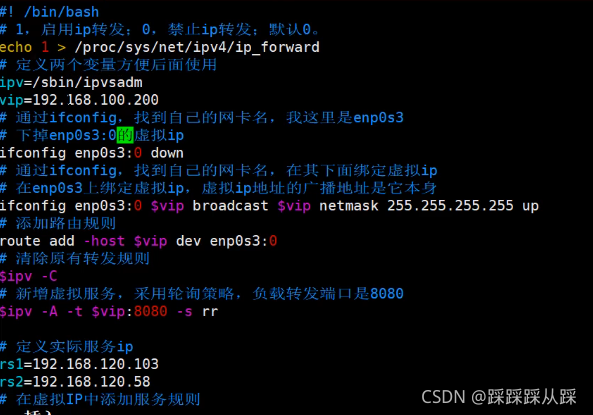

#! /bin/bash
# 1，啟用ip轉發；0，禁止ip轉發；默認0，
echo 1 > /proc/sys/net/ipv4/ip_forward
# 定義兩個變數方便后面使用
ipv=/sbin/ipvsadm
vip=192.168.120.200
# 通過ifconfig，找到自己的網卡名，我這里是enp0s3
# 下掉enp0s3:0的虛擬ip
ifconfig enp0s3:0 down
# 通過ifconfig，找到自己的網卡名，在其下面系結虛擬ip
# 在enp0s3上系結虛擬ip，虛擬ip地址的廣播地址是它本身
ifconfig enp0s3:0 $vip broadcast $vip netmask 255.255.255.255 up
# 添加路由規則
route add -host $vip dev enp0s3:0
# 清除原有轉發規則
$ipv -C
# 新增虛擬服務，采用輪詢策略，負載轉發埠是8080
$ipv -A -t $vip:8080 -s rr

# 定義實際服務ip
rs1=192.168.120.103
rs2=192.168.120.58
# -a在虛擬IP中添加上游服務資訊；-t表示tcp服務
# -r表示真實服務資訊；-g指定為LVS為直接路由模式
$ipv -a -t $vip:8080 -r $rs1:80 -g
$ipv -a -t $vip:8080 -r $rs2:80 -g

使配置生效

sudo sh /usr/local/sbin/lvs_dr.sh
sudo ipvsadm

ipvsadm操作說明

sudo ipvsadm -C 清除
說明：
-A  --add-service在服務器串列中新添加一條新的虛擬服務器記錄
-t 表示為tcp服務
-u 表示為udp服務
-s --scheduler 使用的調度演算法， rr | wrr | lc | wlc | lblb | lblcr | dh | sh | sed | nq 默認調度演算法是 wlc
-a --add-server 在服務器表中添加一條新的真實主機記錄
-r --real-server  真實服務器地址
-m --masquerading 指定LVS作業模式為NAT模式
-w --weight 真實服務器的權值
-g --gatewaying 指定LVS作業模式為直接路由器模式（也是LVS默認的模式）
-i --ipip 指定LVS的作業模式為隧道模式

sudo ipvsadm -help 可以查看更多的幫助資訊

真實服務配置

在lvs的DR和TUn模式下，用戶的訪問請求到達真實服務器后，是直接回傳給用戶的，而不再經過前端的Director Server，因此，就需要在每個Real server節點上增加虛擬的VIP地址，這樣資料才能直接回傳給用戶，

2臺真實web服務器的配置資訊，編輯lvs_dr_rs.sh檔案

sudo vim /usr/local/sbin/lvs_dr_rs.sh

輸入內容

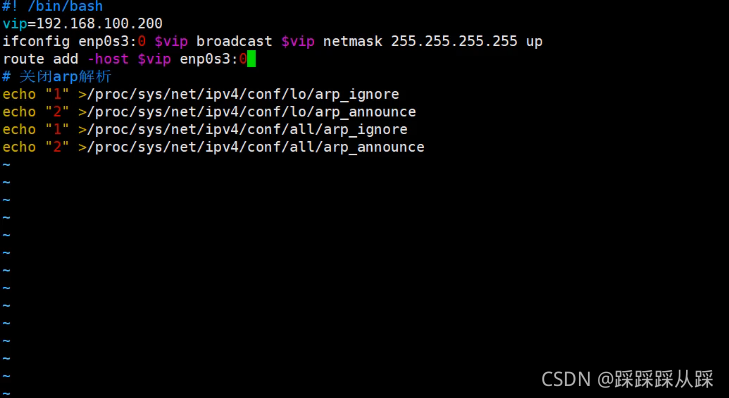

#! /bin/bash
vip=192.168.120.200
ifconfig enp0s3:0 $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip enp0s3:0
# 關閉arp決議
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

關閉arp決議

arp_ignore：當ARP請求發過來后發現自己正是請求的地址是否回應；

0 - 利用本地的任何地址，不管配置在哪個介面上去回應ARP請求；
1 - 哪個介面上接受ARP請求，就從哪個埠上回應，

arp_announce ：定義不同級別，當ARP請求通過某個埠進來是否利用這個介面來回應，

0 - 利用本地的任何地址，不管配置在哪個介面上去回應ARP請求；
1 - 避免使用另外一個介面上的mac地址去回應ARP請求；
2 - 盡可能使用能夠匹配到ARP請求的最佳地址，

使配置生效

sudo sh /usr/local/sbin/lvs_dr_rs.sh
sudo sysctl -p

測驗

在瀏覽器輸入訪問

http://192.168.120.200:8080/server/ip

安裝Keepalived

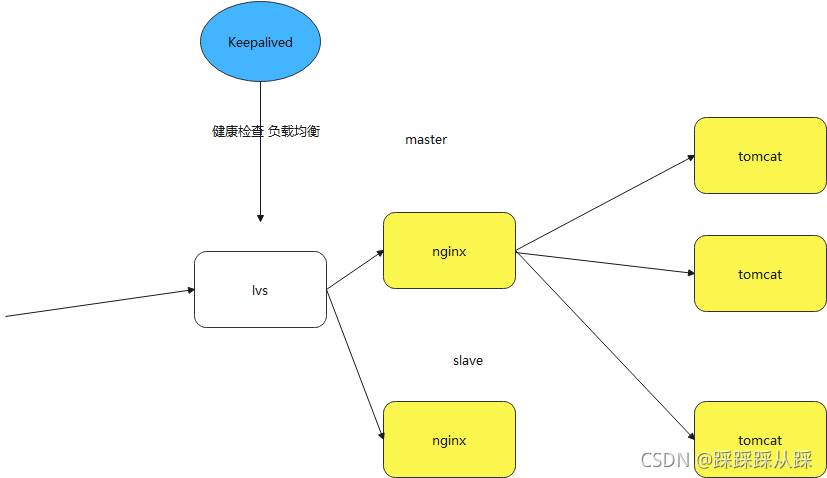

只有一臺LVS服務，萬一掛了怎么辦？需要Keepalived來做高可用，準備兩臺linux服務器，用來安裝兩臺keepalived，Keepalived安裝程序如下，

安裝依賴

2.0.18版本

sudo yum install -y openssl-devel popt-devel libnl-devel kernel-devel gcc

安裝Keepalived

2.0.18版本

cd ~
wget https://www.keepalived.org/software/keepalived-2.0.18.tar.gz
tar -xvzf keepalived-2.0.18.tar.gz
cd keepalived
# 安裝到/usr/local/keepalived目錄
./configure --prefix=/usr/local/keepalived --sysconf=/etc

sudo make & sudo make install

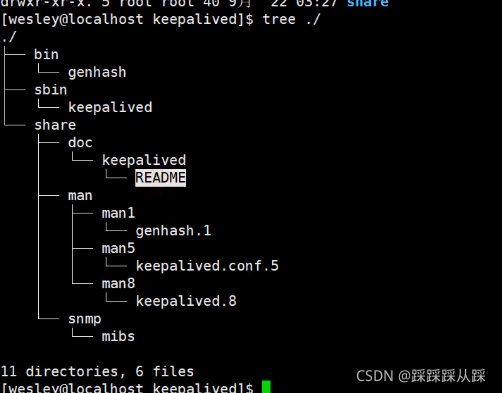

配置

配置放在/etc/keepalived/，三份組態檔（一個nginx_monitor監控腳本，主備各一份keepalived配置）

Nginx監控腳本

新建nginx_monitor.sh檔案

sudo vim /etc/keepalived/nginx_monitor.sh

腳本內容

#!/bin/bash
# shell腳本監控：如果程式的行程存在，則認為沒有問題
if [ "$(ps -ef | grep "nginx"| grep -v grep| grep -v keepalived )" == "" ]
  then
    # 輸出日志
    echo "nginx ############# app down " >> /var/log/messages
    exit 1
  else
    # 一切正常
	exit 0
fi

執行腳本

# 創建nginx monitor 腳本，并賦予可執行權限
sudo chmod +x /etc/keepalived/nginx_monitor.sh
# 測驗一下腳本能不能執行
sh /etc/keepalived/nginx_monitor.sh
# 沒報錯即表示為成功

Keepalived配置

主配置 /etc/keepalived/keepalived-nginx-master.conf

# 定義一個名為monitor的腳本
vrrp_script monitor {
     # 監控腳本存放地址
	 script "/etc/keepalived/nginx_monitor.sh"
	 # 每隔1秒執行一次
	 interval 1
}

# 定義一個vrrp示例
vrrp_instance VI_1 {
	state MASTER    #(主機為MASTER，備用機為BACKUP)
	interface enp0s3  #(HA監測網卡介面)

	virtual_router_id 61 #(主、備機的virtual_router_id必須相同，不大于255)
	priority 90 #(主、備機取不同的優先級，主機值較大，備份機值較小,值越大優先級越高)
	advert_int 1 #(VRRP Multicast廣播周期秒數)

	track_script {
		monitor #(監控腳本名稱)
	}
	virtual_ipaddress {
            192.168.120.200 #(VRRP HA虛擬IP)
	}
}

備份配置 /etc/keepalived/keepalived-nginx-backup.conf

# 定義一個名為monitor的腳本
vrrp_script monitor {
     # 監控nginx的腳本存放地址
	 script "/etc/keepalived/nginx_monitor.sh"
	 # 每隔1秒執行一次
	 interval 1
}

# 定義一個vrrp示例
vrrp_instance VI_1 {
	state BACKUP    #(主機為MASTER，備用機為BACKUP)
	interface enp0s3  #(HA監測網卡介面)

	virtual_router_id 61 #(主、備機的virtual_router_id必須相同)
	priority 80 #(主、備機取不同的優先級，主機值較大，備份機值較小,值越大優先級越高)
	advert_int 1 #(VRRP Multicast廣播周期秒數)

	track_script {
		monitor #(監控腳本名稱)
	}
	virtual_ipaddress {
            192.168.120.200 #(VRRP HA虛擬IP)
	}
}

# - master主機
keepalived-nginx-master.conf
# - backup備機
keepalived-nginx-backup.conf

啟動Keepalived服務

# 啟動master主機
/usr/local/keepalived/sbin/keepalived -f /etc/keepalived/keepalived-nginx-master.conf
# 啟動backup備機
/usr/local/keepalived/sbin/keepalived -f /etc/keepalived/keepalived-nginx-backup.conf

注意事項

兩臺keepalived服務間需要通信，關閉防火墻

firewall-cmd --state #查看默認防火墻狀態（關閉后顯示notrunning，開啟后顯示running）
systemctl list-unit-files|grep firewalld.service
systemctl stop firewalld.service #停止firewall
systemctl disable firewalld.service #禁止firewall開機啟動

[root@localhost ~]#systemctl stop firewalld.service
[root@localhost ~]#systemctl disable firewalld.service
啟動一個服務：systemctl start firewalld.service
關閉一個服務：systemctl stop firewalld.service
重啟一個服務：systemctl restart firewalld.service
顯示一個服務的狀態：systemctl status firewalld.service
在開機時啟用一個服務：systemctl enable firewalld.service
在開機時禁用一個服務：systemctl disable firewalld.service
查看服務是否開機啟動：systemctl is-enabled firewalld.service;echo $?
查看已啟動的服務串列：systemctl list-unit-files|grep enabled

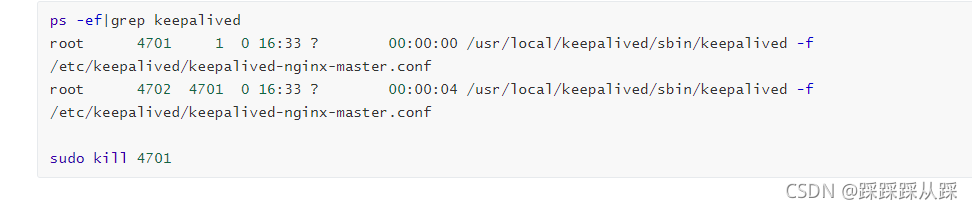

測驗

關閉master服務，服務是否仍然可用，backup服務是否替補上來，

LVS負載策略分析

LVS負載策略

• 輪詢（Round Robin）

• 加權輪詢（Weighted Round Robin）

• 最少連接（Least Connections）

• 加權最少鏈接（Weighted Least Connections）

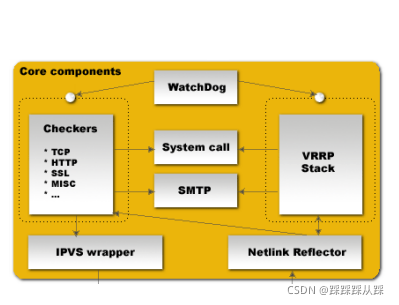

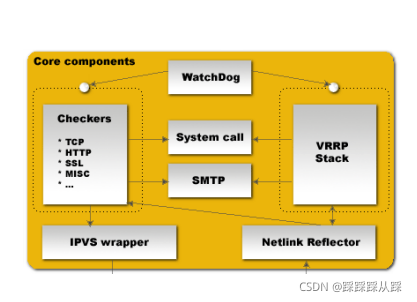

WatchDog

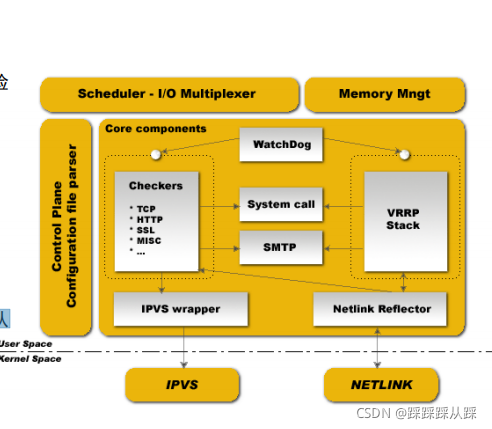

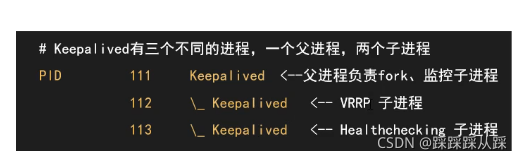

派生、監控(VRRP & Healthchecking)子行程，

檢查程式

負責realserver的運行狀況檢查，檢查器測驗realserver是否還活著，從而決定，自動從LVS拓撲中洗掉或添加realserver，

VRRP協議堆疊

VRRP（Virtual Router Redundancy Protocol 虛擬路由器冗余協議）專門用于處理一組路由器組中路由器故障接管作業，
