1.結構光相機標定軟體

結構光相機標定是一件十分復雜的程序，所幸布朗大學開源了一套投影儀攝像機標定系統(Projector-Camera Calibration/3D Scanning Software)

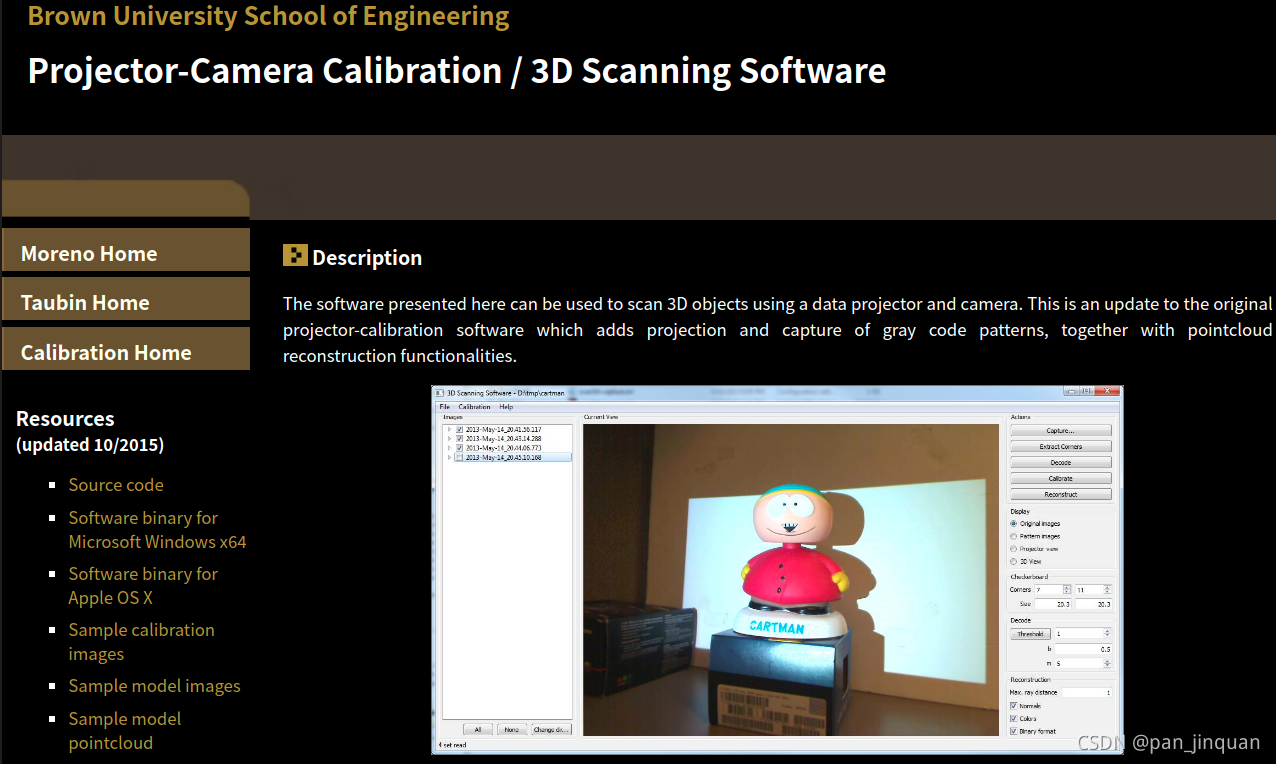

官方地址： Projector-Camera Calibration / 3D Scanning Software

官網提供了Window和Apple OSX編譯好的標定軟體，很不幸的是，版本比較老舊，僅支持Windows 7 x64，Opencv也是比較老舊的OpenCV 2.4.11,沒有提供Linux版本的,你想在Ubuntu成功運行還是要采坑的，

下面手把手教你，如何在Ubuntu上，編譯原始碼

當然，若你不想經歷填坑的痛苦，可以直接下載本人已經修改好的原始碼，已經包括Opencv，TIFF，scan3d-capture-src-2015等原始碼，直接使用即可

下載地址： https://download.csdn.net/download/guyuealian/36484460

關于如果實作三維重建，請查看下一篇博客《結構光三維重建-3D Scanning Software實作三維重建》：https://panjinquan.blog.csdn.net/article/details/121113787

2. 依賴環境

2.1 安裝TIFF

下載地址：Index of /libtiff/ ，tiff-4.0.4.tar.gz (tiff-4.0.x以上亦可)

   # 解壓tar -zxvf tiff-4.0.4.tar.gz
   # 進入tiff目錄
   ./configure
   make
   sudo make install

2.2 安裝OpenCV

(1) 原始碼編譯

安裝 OpenCV 所需要的庫，在終端依次執行以下命令：

sudo apt-get update
sudo apt-get install build-essential
sudo apt-get install cmake git libgtk2.0-dev pkg-config libavcodec-dev libavformat-dev libswscale-dev
sudo apt-get install python-dev python-numpy libtbb2 libtbb-dev libjpeg-dev libpng-dev libtiff-dev libjasper-dev libdc1394-22-dev

官網下載 OpenCV 4.3.0 的源代碼（下載地址：Releases - OpenCV）并解壓到 opencv4.3.0 目錄，然后進入到 opencv4.3.0 的目錄，執行

mkdir build
cd build

配置 OpenCV 工程檔案

sudo cmake -DBUILD_TIFF=ON -D CMAKE_BUILD_TYPE=Release -D CMAKE_INSTALL_PREFIX=/usr/local ..

PS: 編譯選項中，一定要加上-DBUILD_TIFF=ON， 因為標定系統原始碼需要用到TIFF，否則會出現TIFFReadDirectory@LIBTIFF_4.0’未定義的參考的錯誤

如果執行命令時出現下載 ippicv 失敗，可以參考文章解決：ubuntu編譯安裝opencv3.3+python3

編譯安裝

sudo make install

編譯OpenCV，加上-DBUILD_TIFF=ON選項后，可能會出現以下各種錯誤

(2) 編譯OpenCV常見錯誤

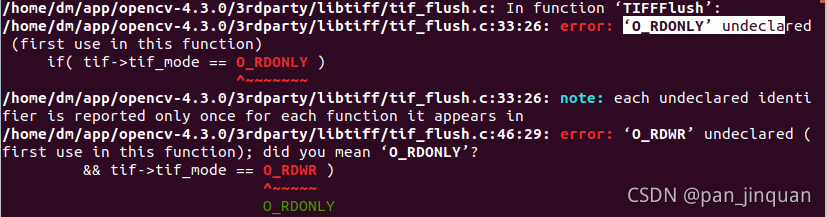

1.error: ‘O_RDONLY’ undeclared

/home/dm/app/opencv-4.3.0/3rdparty/libtiff/tif_close.c: In function ‘TIFFCleanup’:
/home/dm/app/opencv-4.3.0/3rdparty/libtiff/tif_close.c:50:23: error: ‘O_RDONLY’ undeclared (first use in this function)
if (tif->tif_mode != O_RDONLY)

解決方法：在opencv-4.3.0/3rdparty/libtiff/tiff.h頭檔案添加頭檔案#include <fcntl.h>

....
#ifndef _TIFF_
#define	_TIFF_

#include "tiffconf.h"
#include <fcntl.h>
....

PS：如果還有類似的錯誤，請在發生錯誤的該原始碼檔案中加入頭檔案#include <fcntl.h>

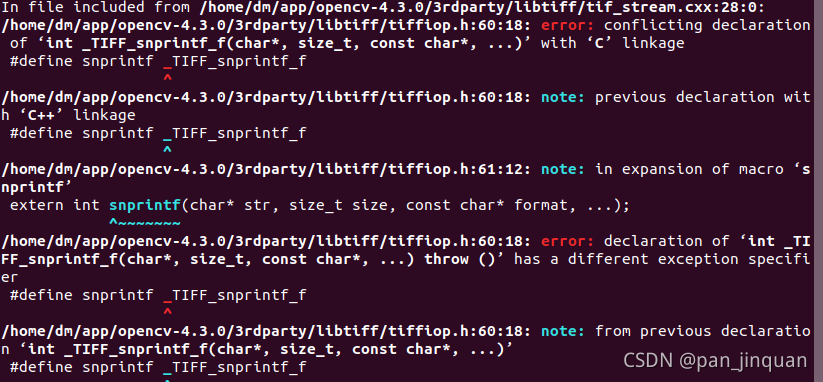

2.error: conflicting declaration of ‘int _TIFF_snprintf_f

In file included from /home/dm/app/opencv-4.3.0/3rdparty/libtiff/tif_stream.cxx:28:0:
/home/dm/app/opencv-4.3.0/3rdparty/libtiff/tiffiop.h:60:18: error: conflicting declaration of ‘int _TIFF_snprintf_f(char*, size_t, const char*, ...)’ with ‘C’ linkage
#define snprintf _TIFF_snprintf_f

解決方法：宣告存在沖突，應該Linux已經存在了，所以可以注釋opencv-4.3.0/3rdparty/libtiff/tiffiop.h原始碼的下面兩行：

//#define snprintf _TIFF_snprintf_f
//extern int snprintf(char* str, size_t size, const char* format, ...);

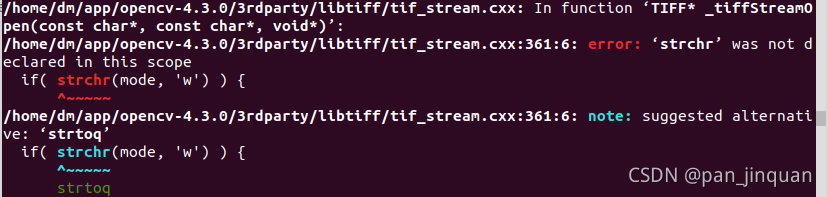

3.error: ‘strchr’ was not declared in this scope

/home/dm/app/opencv-4.3.0/3rdparty/libtiff/tif_stream.cxx:361:6: error: ‘strchr’ was not declared in this scope
if( strchr(mode, 'w') ) {
^~~~~~
/home/dm/app/opencv-4.3.0/3rdparty/libtiff/tif_stream.cxx:361:6: note: suggested alternative: ‘strtoq’
if( strchr(mode, 'w') ) {

解決方法：在發生錯誤的該原始碼檔案中opencv-4.3.0/3rdparty/libtiff/tif_stream.cxx加入頭檔案 #include <string.h>

2.3 安裝QT5

官網下載：https://download.qt.io/archive/qt/

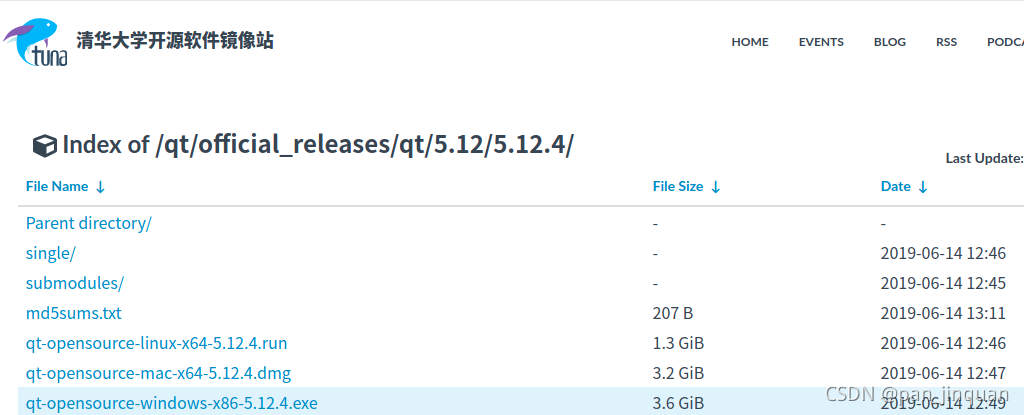

清華鏡像：https://mirrors.tuna.tsinghua.edu.cn/qt/official_releases/qt/
下載qt-opensource-linux-x64-5.12.4.run (Qt 5.0.x以上亦可)

對于Linux系統，Qt官方的安裝包總是假定C++編譯器compiler、除錯器debugger、生成器make以及其他開發工具 由該作業系統自己提供，另外構建Qt圖形界面程式還需要OpenGL庫檔案（擴展名為 .a 和 .so）和頭檔案（擴展名為 .h）， OpenGL的開發庫也是需要作業系統自己提供，所以在安裝Qt官方run檔案之前，必須先安裝好Linux系統自己軟體源里面 的GNU開發工具集和OpenGL開發庫，下面針對三類 Linux 作業系統安裝相應的GNU開發工具集和OpenGL開發庫， 請注意安裝軟體都需要root權限，并且要聯網安裝，

sudo apt-get install build-essential libgl1-mesa-dev

給QT安裝檔案可執行權限：

chmod +x qt-opensource-linux-x64-5.12.4.run

安裝

./qt-opensource-linux-x64-5.12.4.run

QT安裝教程，可參考：https://blog.csdn.net/a435262767/article/details/99317188

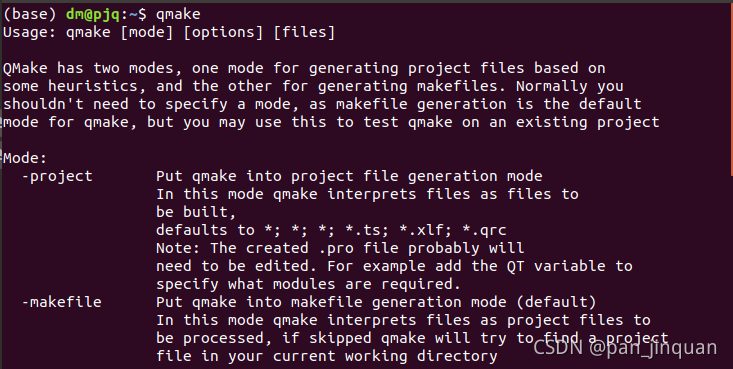

安裝后，終端輸入qmake,會出現下截圖，表示QT已經安裝成功：

3. 編譯標定原始碼：3D Scanning Software

（1）原始碼編譯

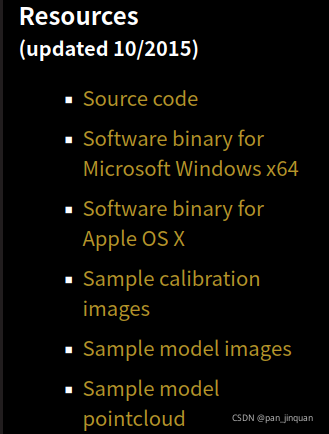

官方地址： Projector-Camera Calibration / 3D Scanning Software ，把下面的內容都下載下來

解壓scan3d-capture-src-2015.zip

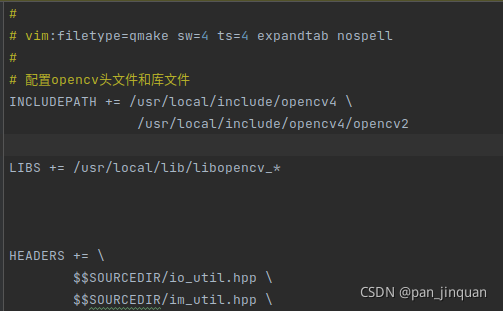

在project/scan3d-capture.pri，配置qmake的opencv路徑：

INCLUDEPATH += /usr/local/include/opencv4 \
                /usr/local/include/opencv4/opencv2


LIBS += /usr/local/lib/libopencv_* \

配置好opencv，就可以開始編譯標定原始碼了：

cd scan3d-capture-src
mkdir build
cd build
qmake ../project # 使用QT的qmake進行build
make # (or nmake to build with Microsoft Visual Studio)

每什么意外的話，直接make會出現各種opencv錯誤的，究其原因是opencv版本對應不上，原始碼使用的OpenCV 2.4.11,如果需要更高版本的OpenCV，如OpenCV4.3.0，則需要改動地方挺多

（2）常見的錯誤和解決方法

（1） error: ‘CV_BGR2GRAY’ was not declared in this scope

將所有CV_BGR2GRAY改為cv::COLOR_BGR2GRAY

//cvtColor(rgb_image, gray_image, CV_BGR2GRAY); // 舊版本
cvtColor(rgb_image, gray_image, cv::COLOR_BGR2GRAY);// 新版本

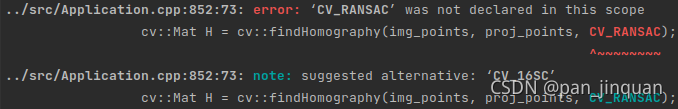

（2）error: ‘CV_RANSAC’ was not declared in this scope

同上，將CV_RANSAC改為cv::RANSAC

//cv::Mat H = cv::findHomography(img_points, proj_points, CV_RANSAC);
cv::Mat H = cv::findHomography(img_points, proj_points, cv::RANSAC);

（3）error: ‘CV_TERMCRIT_EPS’ was not declared in this scope

將引數CV_TERMCRIT_EPS + CV_TERMCRIT_ITER改為cv::TermCriteria::EPS + cv::TermCriteria::MAX_ITER

// cv::cornerSubPix(gray_image, cam_corners, cv::Size(11, 11), cv::Size(-1, -1),
// cv::TermCriteria(CV_TERMCRIT_EPS + CV_TERMCRIT_ITER, 30, 0.1));
cv::cornerSubPix(gray_image, cam_corners, cv::Size(11, 11), cv::Size(-1, -1),
                                 cv::TermCriteria(cv::TermCriteria::EPS + cv::TermCriteria::MAX_ITER, 30, 0.1));

（4）error: no matching function for call to ‘stereoCalibrate

修改引數：cv::stereoCalibrate如下

// calib.stereo_error = cv::stereoCalibrate(world_corners_active, camera_corners_active, projector_corners_active, calib.cam_K, calib.cam_kc, calib.proj_K, calib.proj_kc,
//                                                imageSize /*ignored*/, calib.R, calib.T, E, F,
//                                                cv::TermCriteria(cv::TermCriteria::COUNT + cv::TermCriteria::EPS, 150, DBL_EPSILON),
//                                                cv::CALIB_FIX_INTRINSIC /*cv::CALIB_USE_INTRINSIC_GUESS*/ + cal_flags);
calib.stereo_error = cv::stereoCalibrate(world_corners_active, camera_corners_active, projector_corners_active, calib.cam_K, calib.cam_kc, calib.proj_K, calib.proj_kc,
                                             imageSize /*ignored*/, calib.R, calib.T, E, F,
                                             cv::CALIB_FIX_INTRINSIC /*cv::CALIB_USE_INTRINSIC_GUESS*/ + cal_flags,
                                             cv::TermCriteria(cv::TermCriteria::COUNT + cv::TermCriteria::EPS, 150, DBL_EPSILON));

（5）error: ‘CV_CAP_PROP_FRAME_WIDTH’ was not declared in this scope

（6）error: ‘CV_CAP_PROP_FRAME_HEIGHT’ was not declared in this scope

這些錯誤都是因為版本差異問題導致的，需要改用的地方很多

修改頭檔案VideoInput.hpp：

//CvCapture * _video_capture;
cv::VideoCapture * _video_capture;

修改源檔案VideoInput.cpp,其他地方也參考修改

//cvSetCaptureProperty(_video_capture, CV_CAP_PROP_FRAME_WIDTH, width);
//cvSetCaptureProperty(_video_capture, CV_CAP_PROP_FRAME_HEIGHT, height);
_video_capture->set(cv::CAP_PROP_FRAME_WIDTH, width);
_video_capture->set(cv::CAP_PROP_FRAME_HEIGHT, height);

（7）error: ‘IplImage’ was not declared in this scope

原始碼修改如下：

    while(_video_capture && !_stop && error<max_error)
    {
        IplImage * frame = cvQueryFrame(_video_capture);
        if (frame)
        {   //ok
            error = 0;
            emit new_image(cv::Mat(frame));
        }
        else
        {   //error
            if (timer.elapsed()>warmup) {error++;}
        }

/*************************改為****************************/
    while(_video_capture && !_stop && error<max_error)
    {
        //IplImage * frame = cvQueryFrame(_video_capture);
        cv::Mat frame;
        //*_video_capture >> frame;
        _video_capture->read(frame);
        if (not frame.empty())
        {   //ok
            error = 0;
            emit new_image(cv::Mat(frame));
        }
        else
        {   //error
            if (timer.elapsed()>warmup) {error++;}
        }
    }

（7） error: ‘cvReleaseCapture’ was not declared in this scope

如下修改：

        //cvReleaseCapture(&_video_capture);
        _video_capture->release();

（8）error: ‘CV_CAP_V4L2’ was not declared in this scope

將CV_CAP_V4L2修改為cv::CAP_V4L2

（9）error: ‘cvCreateCameraCapture’ was not declared in this scope

修改如下

//_video_capture = cvCreateCameraCapture(CLASS + index);
 _video_capture->open(CLASS + index);

最終，最后，，，，，，NND，還有錯

（10）VideoInput.cpp:(.text+0xb73)：對‘VideoInput::list_device_resolutions_v4l2(int, bool)’未定義的參考

    //list = list_device_resolutions_v4l2(index, silent);
    list = list_device_resolutions_dshow(index, silent);

OK，終于成功：

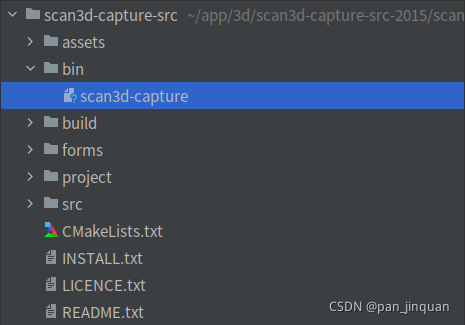

然后，你在 bin目錄就可以找到一個可執行檔案：scan3d-capture，

運行他即可：

./scan3d-capture

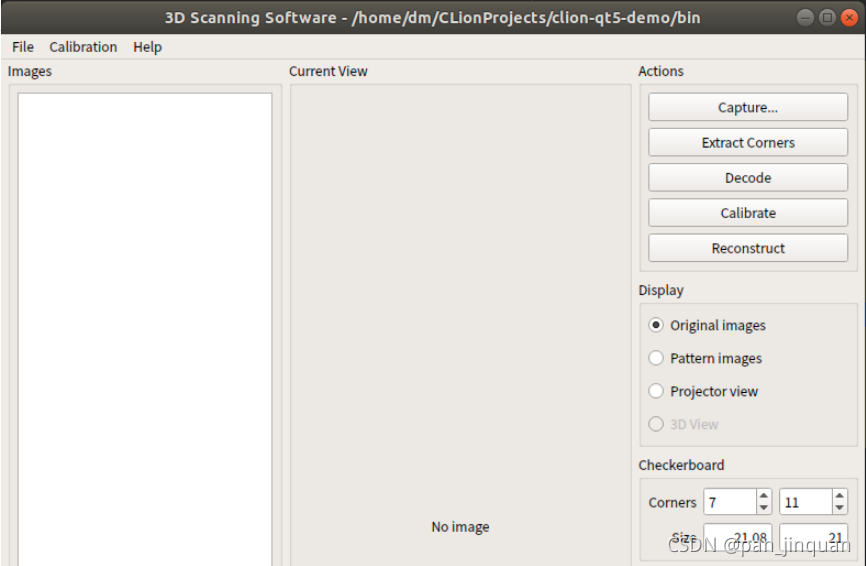

千呼萬喚始出來,終于見到這個界面了：

4.懶人必備

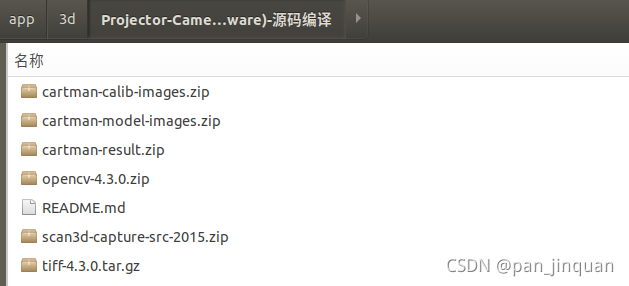

兄弟，如果，你不想經歷上面填坑的痛苦，可以直接下載本人已經修改好的原始碼，已經包括Opencv，TIFF，scan3d-capture-src-2015等原始碼，直接使用即可

下載地址： https://download.csdn.net/download/guyuealian/36484460

使用方法，如下：

## 安裝tiff-4.3.0

```bash
cd tiff-4.3.0
./configure
make
sudo make install

```

## 安裝OpenCV

已經把常見的錯誤，都修改了，可以直接build

```bash
cd opencv-4.3.0
bash build.sh

```

## 安裝QT5

```bash
sudo apt-get install build-essential libgl1-mesa-dev
chmod +x qt-opensource-linux-x64-5.12.4.run
./qt-opensource-linux-x64-5.12.4.run

```

## 安裝3D Scanning Software

已經把常見的錯誤，都修改了，可以直接build

```bash
cd scan3d-capture-src-2015/scan3d-capture-src
mkdir build
cd build
qmake ../project # 使用QT的qmake進行build
make # (or nmake to build with Microsoft Visual Studio)
```

## 運行3D Scanning Software
```bash
./bin/scan3d-capture
```

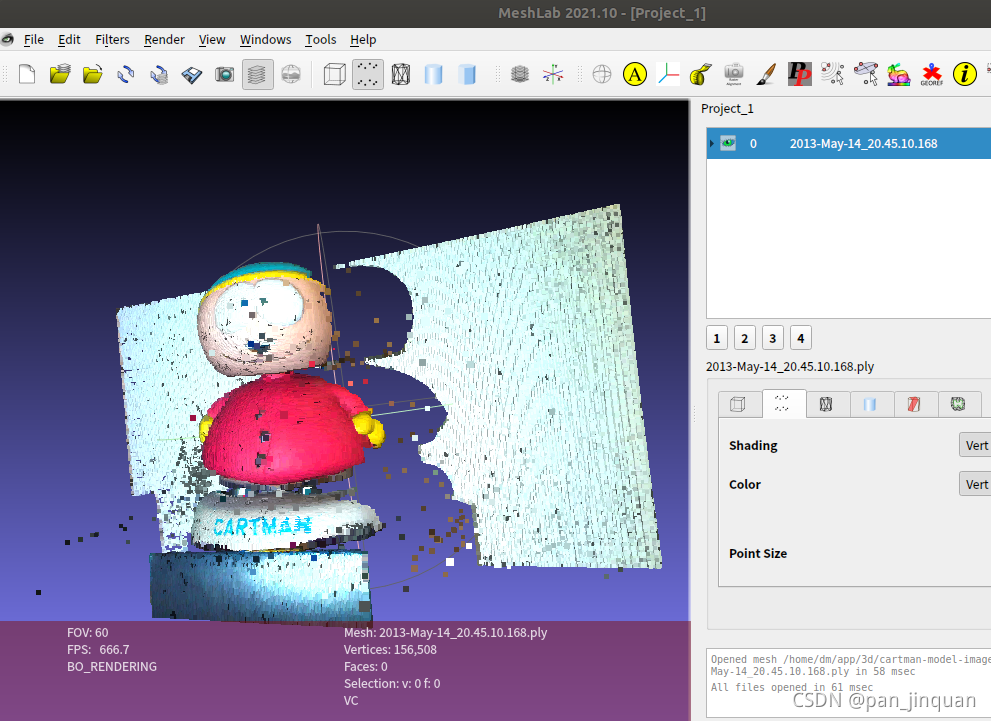

5. 結構光三維重建-3D Scanning Software實作三維重建

關于如果實作三維重建，請查看下一篇博客《結構光三維重建-3D Scanning Software實作三維重建》：https://panjinquan.blog.csdn.net/article/details/121113787
