Kubernetes整體架構

內容介紹

每個Kubernetes集群都有兩種型別的節點：master 和 worker，

master負責控制和監控worker作業集群

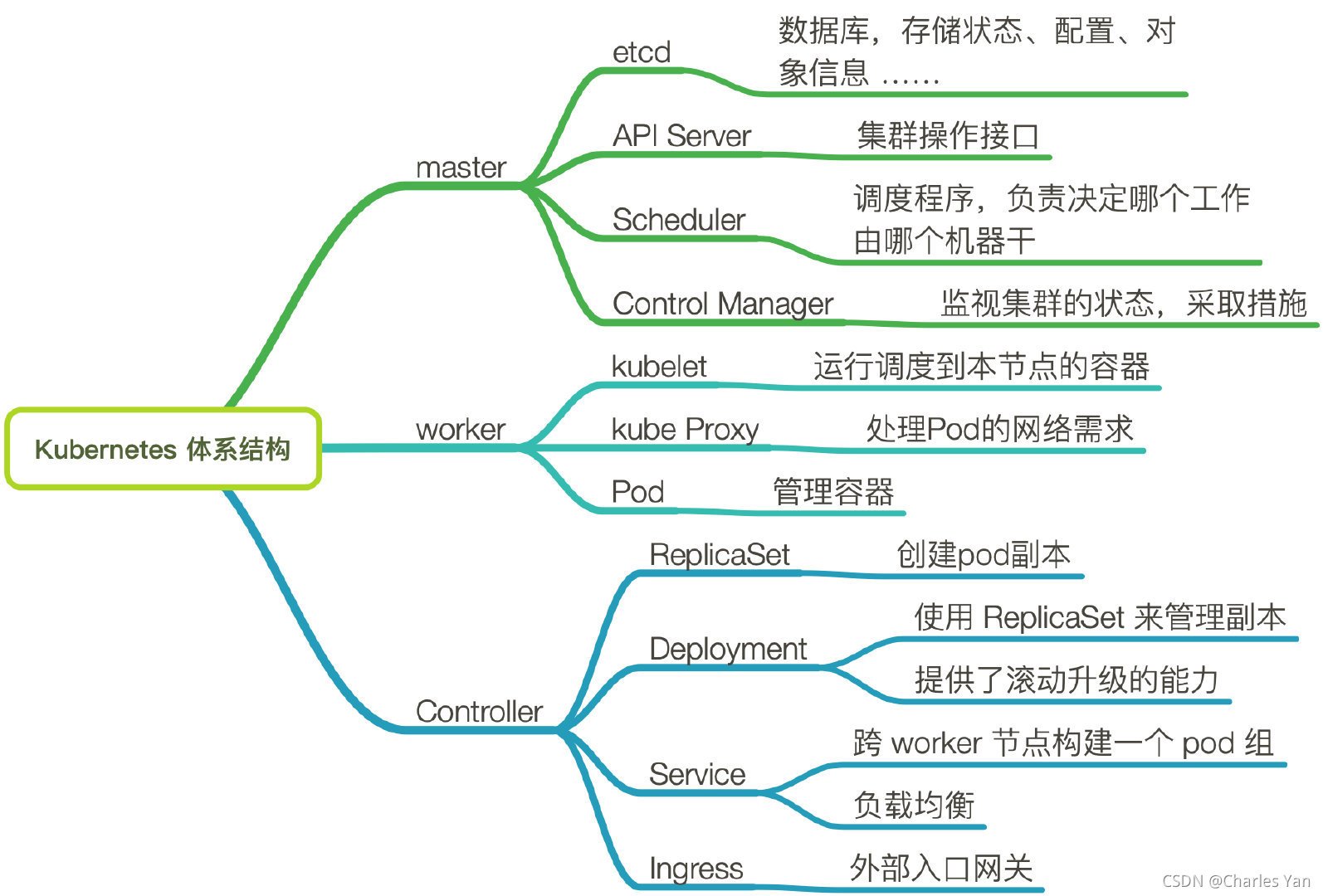

整體組成

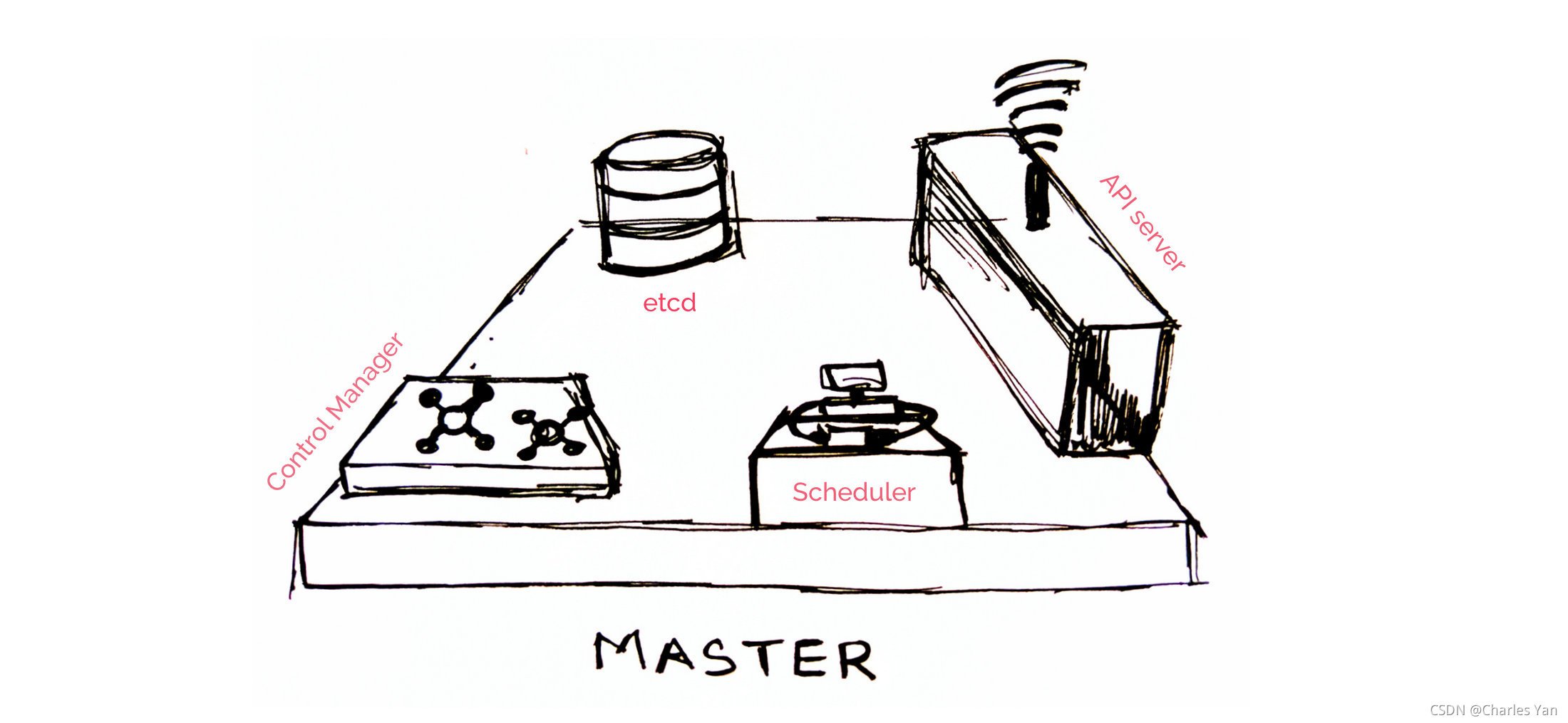

master構成

整體圖例
etcd

作為資料庫，所有kubernetes物件、當前狀態、訪問資訊、集群配置資訊…,都存在這，
API Server

暴露集群操作的端點，master和worker上的組件都需要訪問api server，以便完成自己的作業，
Scheduler

調度程式，負責決定哪個作業由哪個機器干，
Control Manager

控制管理器，監視集群的狀態(通過呼叫API服務器來獲取此資料)并采取措施將其置于預期狀態，

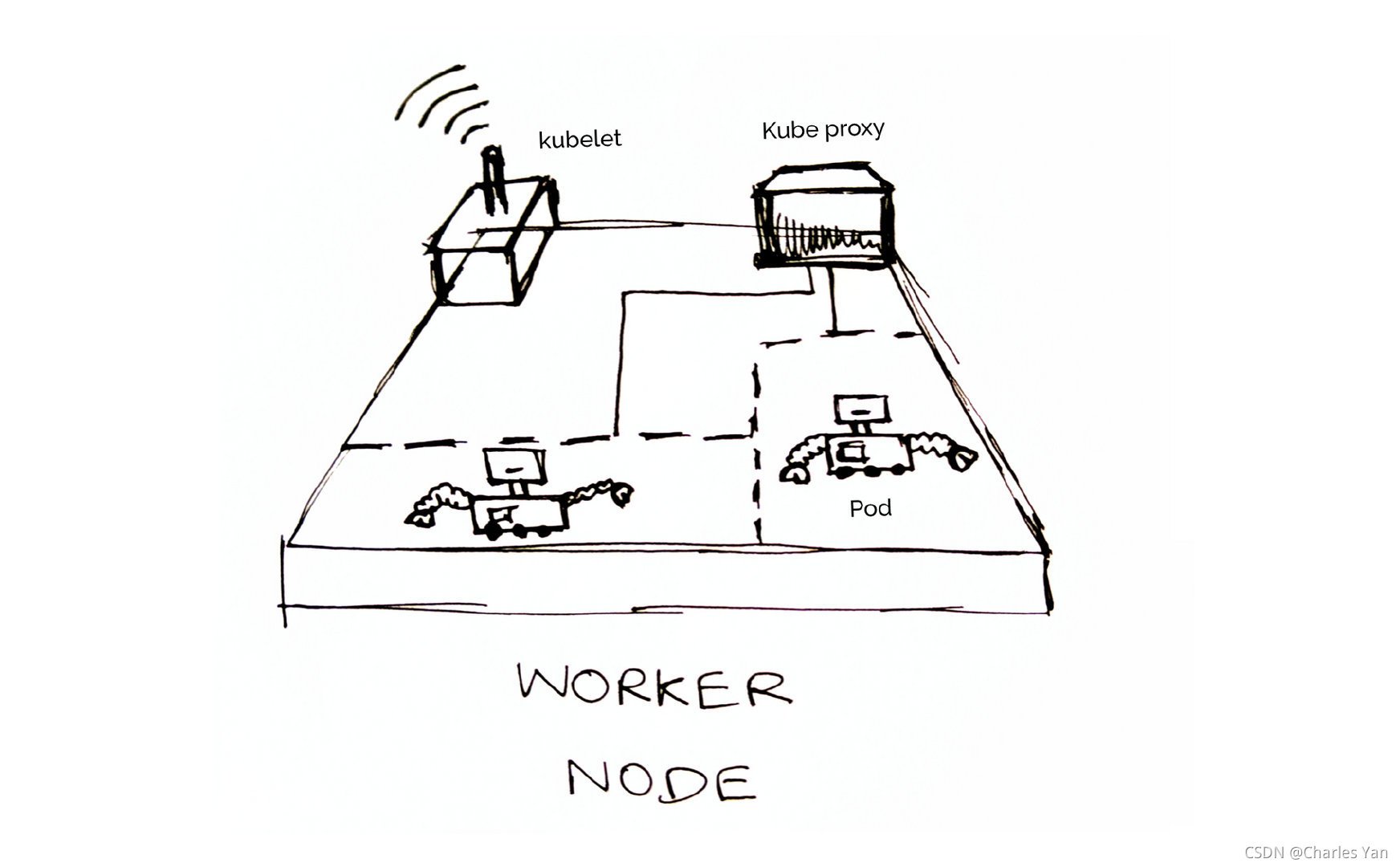

worker構成

整體圖例
kubelet

worker節點的核心，與master的api server溝通，運行調度到本節點的容器
kube Proxy

使用IP表/IPVS處理Pod的網路需求

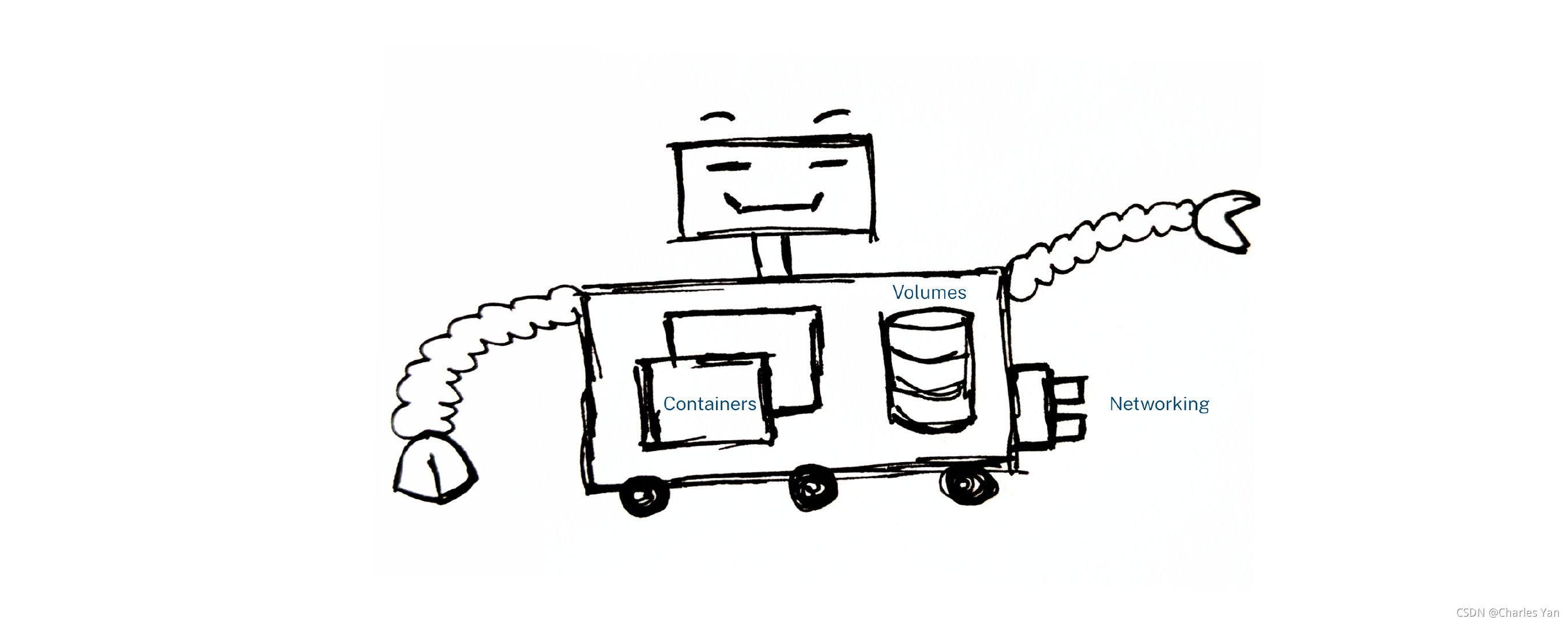

Pod

kubernetes 運行容器的主力，提供了容器間聯網的能力

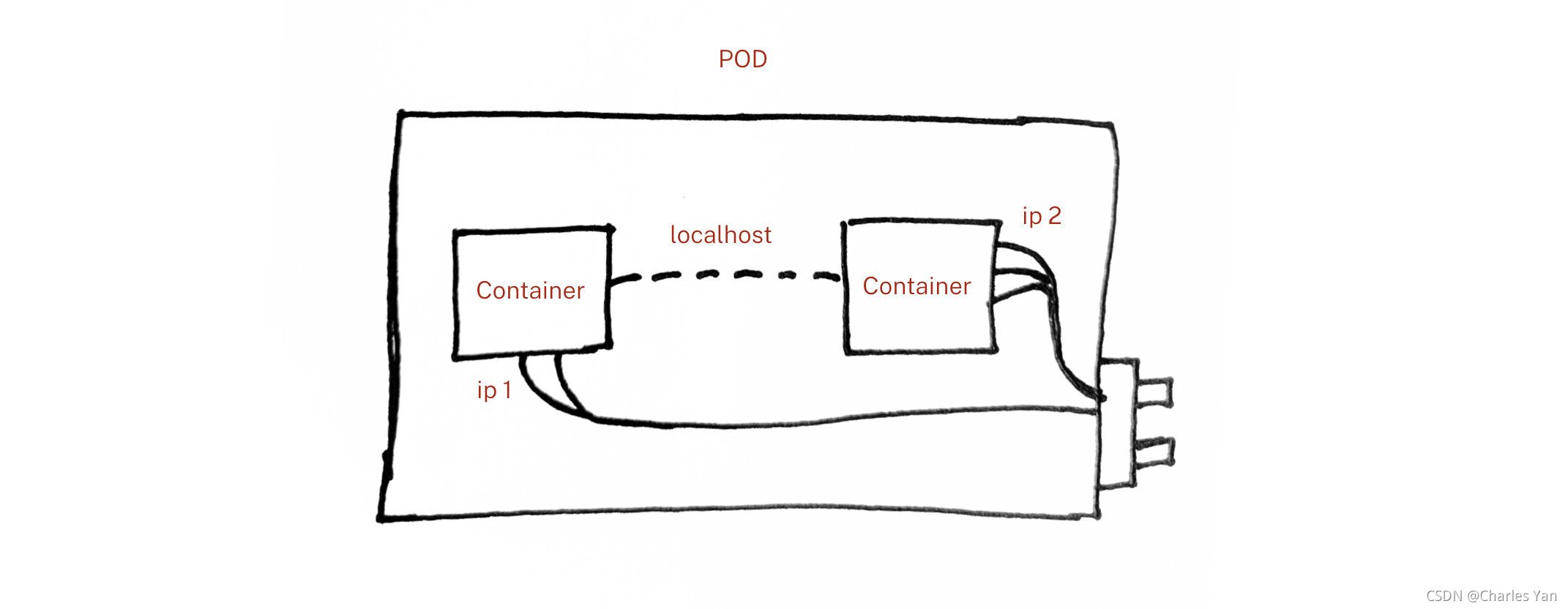

一個pod可以有多個容器，這些容器中的應用相互間都視為本地，

pod的網路介面提供了一個機制，使其可以與本節點或其他節點上的pod進行網路連接，

每個pod都會被指定一個IP，kube-proxy將使用該IP地址來路由流量，而且此IP地址僅在集群中可見，

一個pod中掛載的資料卷可以被pod內所有容器看到，因為Pod中有一個叫Pause的根容器，其余的用戶業務容器都是共享這個根容器的IP和Volume，例如，你的 APP 是一個圖片上傳應用，把圖片保存在一個資料卷中，同一個 pod 中的其他容器可以監控這個資料卷，發現有新圖片時，就開始處理，例如縮放多個尺寸的圖片、上傳到云存盤，

Controller控制器

內容介紹

kubernetes中有很多控制器，例如ReplicaSet、Replication Controller、Deployments、StatefulSets和Service等，

他們都控制pod的物件，下面介紹幾個重點的控制器：

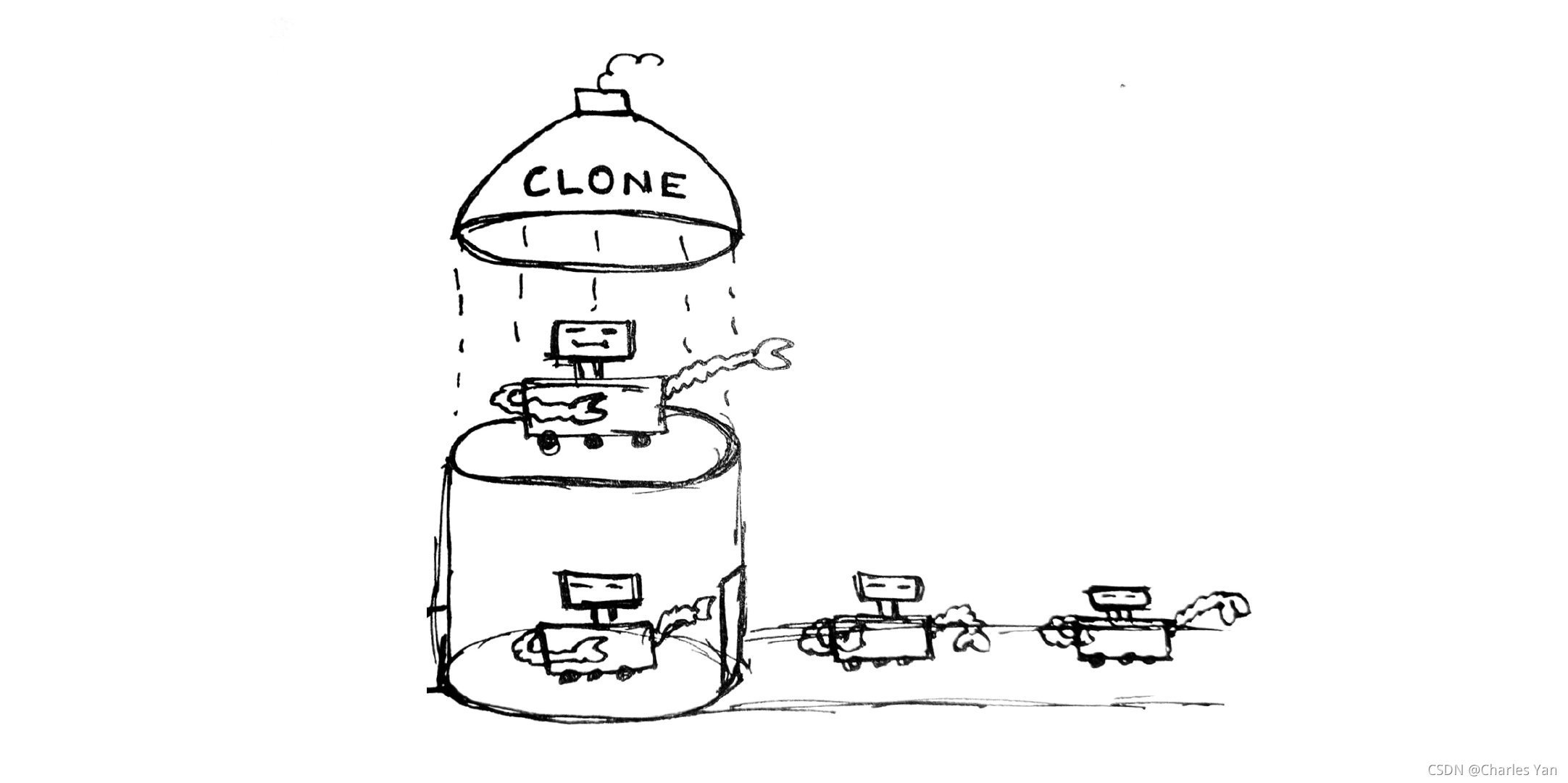

ReplicaSet

主要職責是根據給定的Pod創建副本，如果一個pod掛了，這個控制器就會得到通知，立馬創建一個新的，

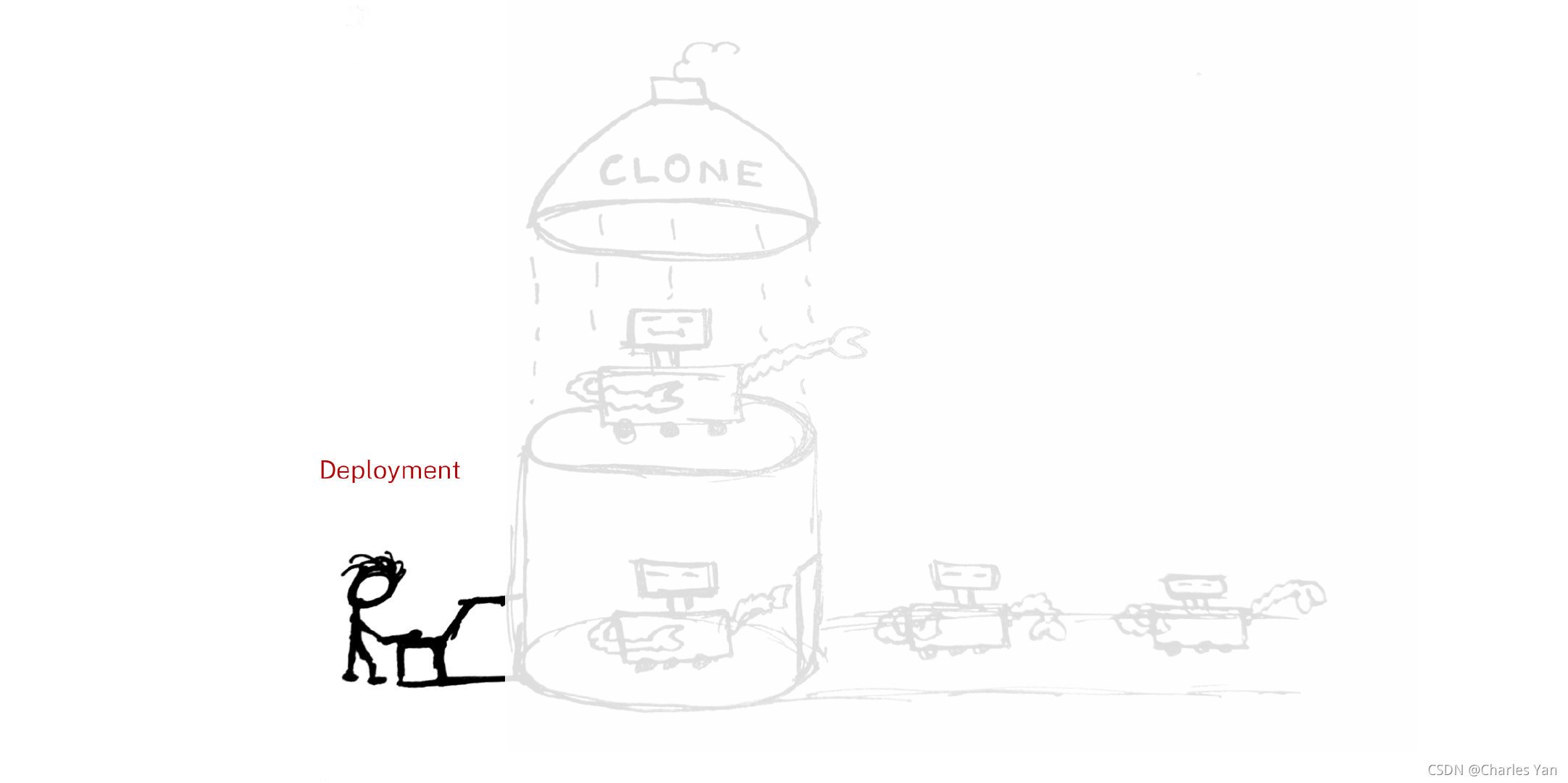

Deployment

使用ReplicaSet來管理副本，提供了滾動升級的能力，擴展新的，縮減舊的，

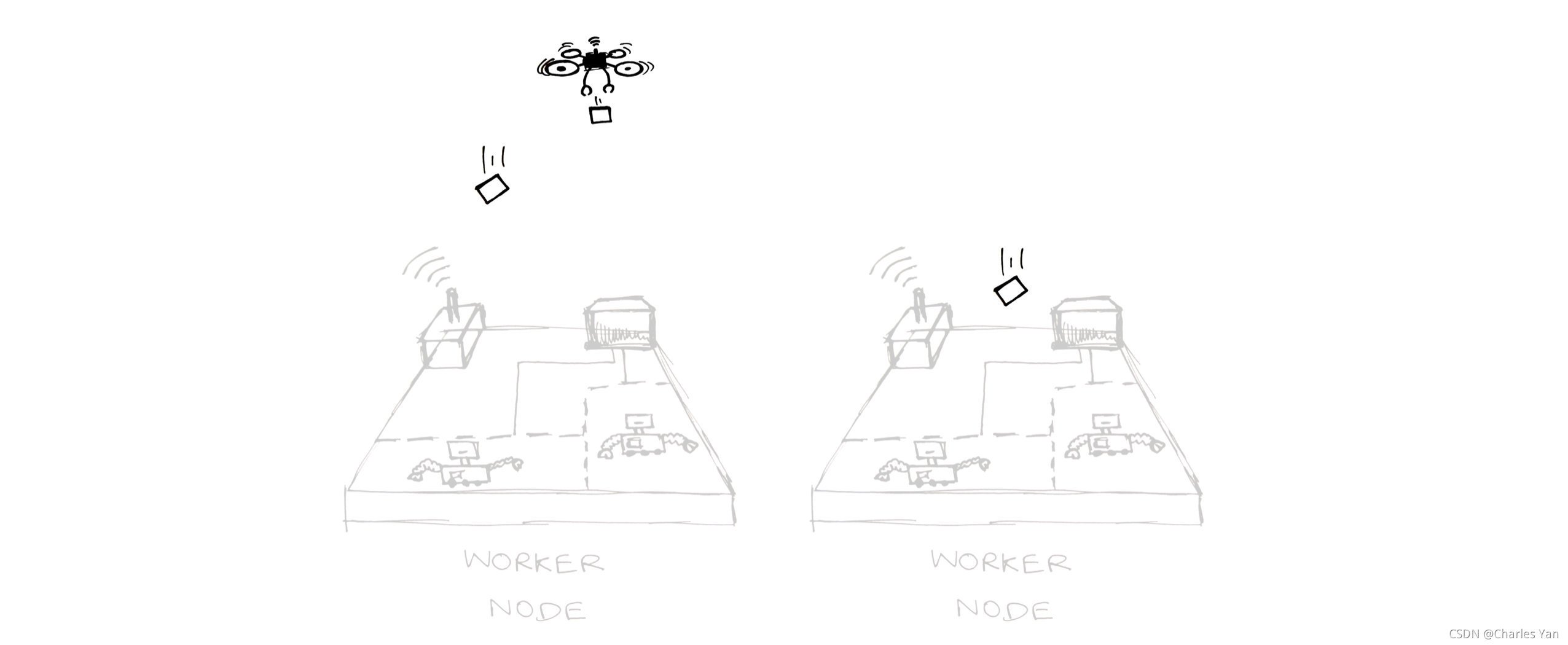

Service

類似于一個負載均衡器一樣，向相應節點分派包，可以跨worker節點構建一個pod組(通常是根據pod標簽)，

例如你的前端應用、后端應用，各自都有很多個實體在運行，前后端怎么溝通？

前端只需要知道后端各個實體的訪問地址，硬編碼后端IP的方式顯然不能用，那么就需要把后端實體組成一個 service，前端只需要訪問這個 service，由 service 對其中的后端實體進行流量負載均衡轉發，

一旦service被創建，K8S會為其分配一個集群內唯一的IP，叫做ClusterIP，而且在service的整個生命周期中，ClusterIP不會發生變更，這樣一來，就可以用與Docker Swarm類似的操作，建立一個ClusterIP到服務名的DNS域映射即可，

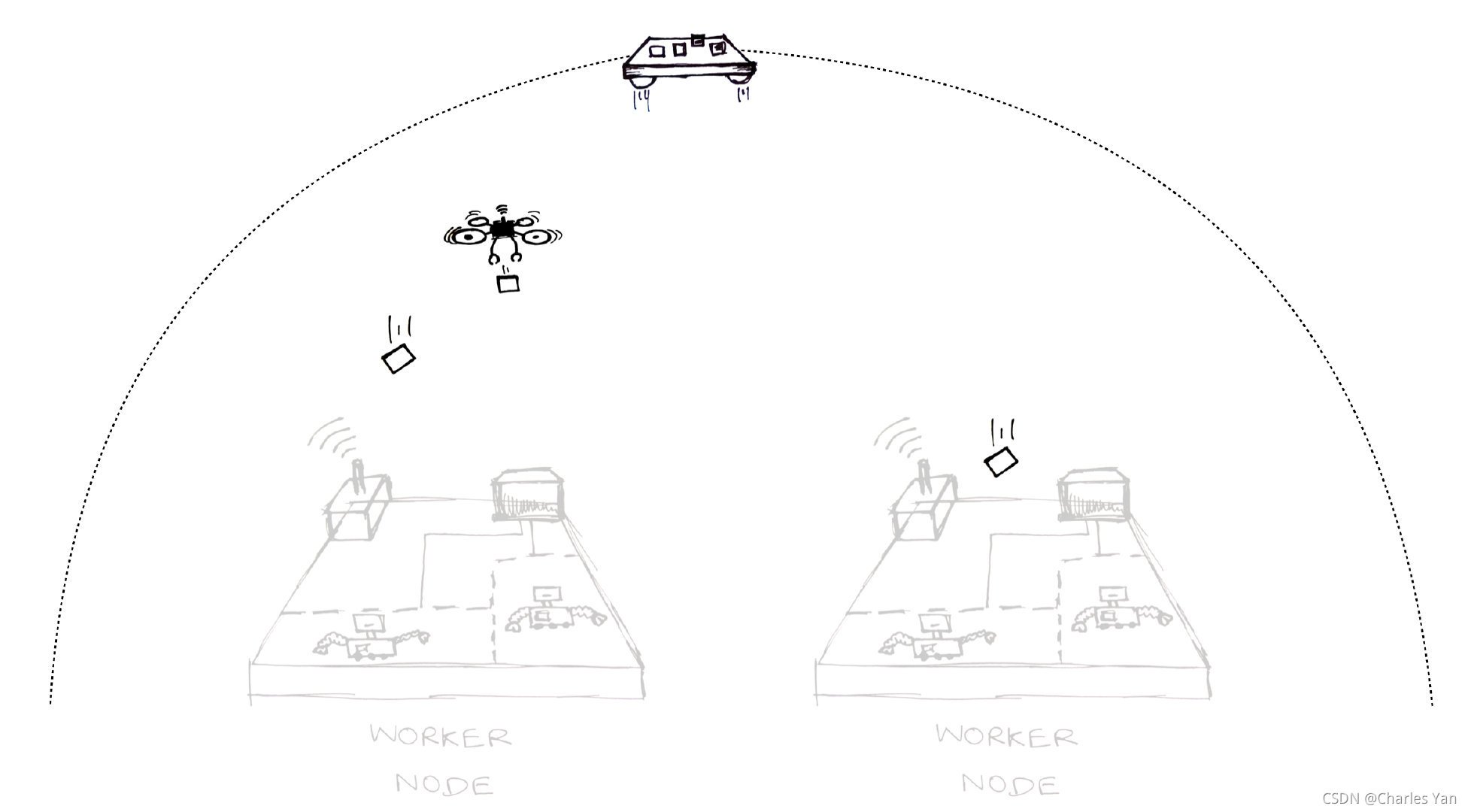

Ingress

Ingress(入口)控制器是和外部世界溝通的唯一入口，外部世界通過Ingress與集群中的所有服務溝通，就像是一個網關，方便我們在一個地方統一設定安全策略、監控、記錄日志，

其他

Label

內容介紹

Label本質是一個鍵值對，具體的值由用戶決定，Label就是標簽，可以打在Pod上，也可以打到Service上，總結來說，Label與被標記的資源是一個一對多的關系，
舉例說明

例如，我們給Pod打上了role=serviceA的標簽，那么只需要在Service中的Label Selector中加入剛剛那個標簽，這樣一來，Service就可以通過Label Selector找到打了同一個Label的Pod副本集了，

參考鏈接

圖解 Kubernetes

https://www.cnblogs.com/yogoup/p/12122676.html
簡單了解一下K8S，并搭建自己的集群

https://zhuanlan.zhihu.com/p/97605697
