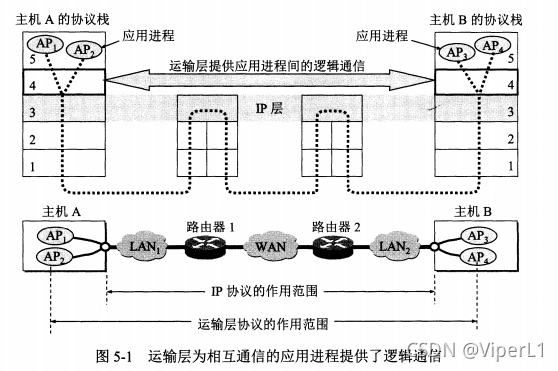

行程間的通信
運輸層向它上面的應用層提供通信服務；通信的物體是兩臺主機的行程之間在資料交換

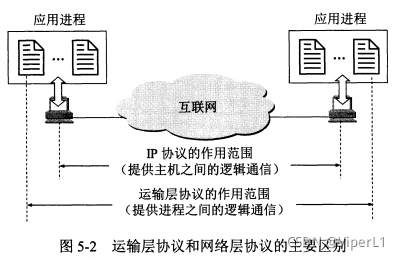

網路層為主機之間提供邏輯通信，而運輸層為應用行程間提供端到端的邏輯通信
運輸層還要對收到的報文進行差錯檢測（網路層只校驗首部而不校驗資料報）
運輸層向高層用戶屏蔽了下面網路核心的細節；TCP可以視為一條全雙工可靠信道，UDP可以視為一條不可靠信道
運輸層主要協議
TCP傳輸控制協議、UDP用戶資料報協議

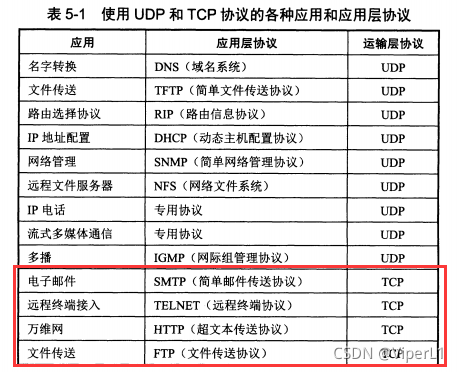

應用層語運輸層之間的對照關系
運輸層的埠
復用：應用層所有應用行程都可以通過運輸層再傳送刀網路層
分用：運輸層從網路層收到資料后發送給各應用
協議埠號（埠），是軟體埠（應用層各種協議行程與運輸物體進行互動的一種地址）；所有采用此協議的行程都有源埠和目標埠兩個重要欄位
TCP/IP用一個16位的埠號來標志埠（埠號只具備本地意義，不同計算機的相同埠之間沒有關聯，允許65535個不同的埠號），埠號分為兩種
服務端使用的埠號
熟知埠號/系統埠號（0~1023）
登記埠號（1024~49151）
客戶端使用的埠號
短暫埠號（49152~65535），在客戶京城運行時才會動態選擇
用戶資料報協議UDP
特點： 1.無連接（減少了開銷和發送資料之前的時延）
2.盡最大努力交付（不保證可靠交付，主機不需要維持復雜的連接狀態）

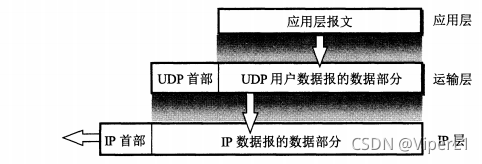

3.面向報文的應用層交付的報文并不會拆分、合并，而是保留報文邊界（無論多長的報文UDP都會原樣發送；報文太長或太短都會降低IP層的效率<分片/首部相對長度太長>）
4.沒有擁塞控制(適合允許一定資料丟失卻要求不能太大延遲的通訊)
5.支持一對一、一對多、多對多的互動通信
6.首部開銷小(僅8位元組，TCP有20個位元組)
UDP首部格式
1.源埠號：要求對方回信時使用，不需要可以用全0
2.目標埠號：不能為0
3.長度：最小值為8(僅首部)
4.檢驗和：檢測傳輸是否出錯，出錯則廢棄
UDP的埠分用
如果埠號不正確（不存在行程），則丟棄報文，并由網際控制報文協議ICMP發送“埠不可到達”錯誤報文
UDP不需要套接字

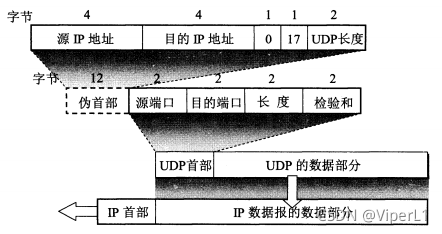

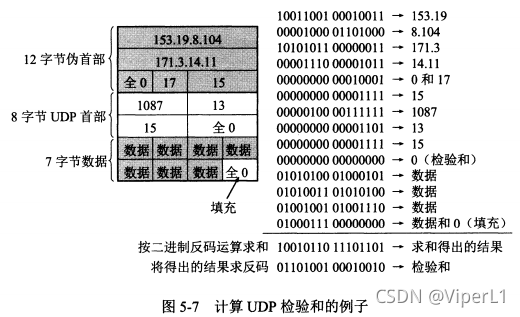

UDP用戶在計算校驗和時，要在UDP用戶資料報之前體檢一個12位元組的偽首部，UDP檢驗和是把首部和資料報一起檢驗（不同于IP資料報的檢驗只檢驗首部）
傳輸控制協議TCP
TCP的主要的特點：
1.TCP是面向連接的運輸層協議
2.每一條TCP連接只能有兩個端點，每一條TCP連接只能點對點
3.TCP提供可靠交付的服務
4.TCP提供全雙工通信，

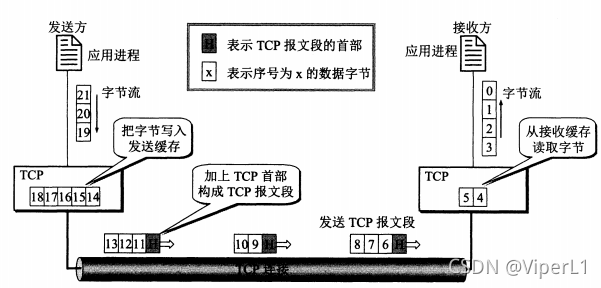

5.面向位元組流，TCP中的“流”指的是流入到行程或從行程流出的位元組序列
TCP的連接
TCP把了連接作為最基本的抽象，TCP連接的端點叫做套接字socket或者插口，
套接字socket = (IP地址：埠號)
每一條TCP連接唯一地被通信兩段的兩個端點(即兩個套接字)所確定，
TCP連接 :: = {socket1,socket2} = { (IP1:port1) , (IP2:port2) }
可靠傳輸的作業原理
特點： 1.傳輸信道不產生誤差
2.不管發送發的發送速度多快，接收方都來得及處理收到的資料

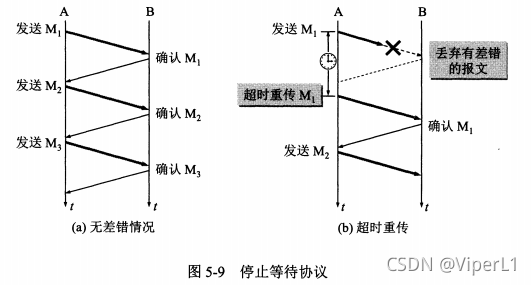

停止等待協議：一個分組發送完成后停止發送，等待對方確認
在出錯的情況下有以下三點
1.發送一個分組后，必須暫存已發送分組的副本，直到接收到確認信號
2.分組和確認分組都必須有編號
3.超時計時器設定的重傳時間應比正常往返時間長一點(以規避較大延遲和擁塞)

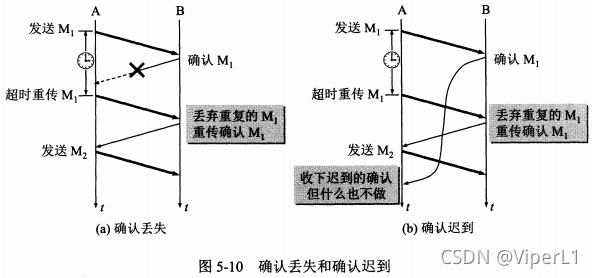

確認丟失和確認遲到
B因某種原因(資料丟失/網路擁塞沒及時確認)收到了兩個資料報M和M1，應執行以下動作：
1.丟棄這個重復的M1，不向上層交付
2.向A發送確認

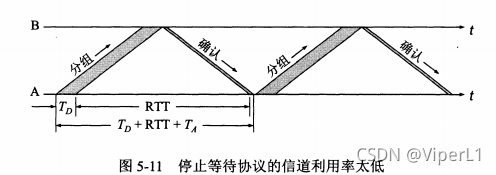

信道利用率
信道利用率公式

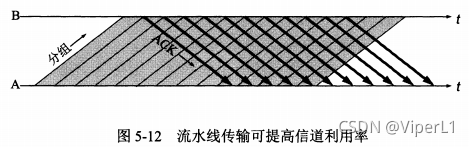

流水線傳輸可以提高信道利用率（連續ARQ協議和滑動視窗協議）

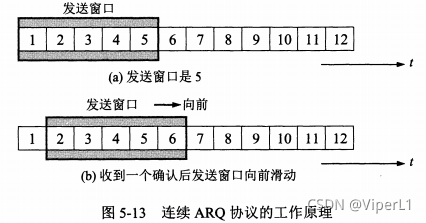

連續ARQ協議
分組發送按照分組序號從小到大發送，位于發送視窗中的5組資料都可連續發送，無需等待確認
接收到第一個分組的確認后，可以將發送視窗向前移動一位，接收方一般采用累積確認的方式（不用逐個發送確認，對按序到達的最后一個分組發送確認即可--全到了）

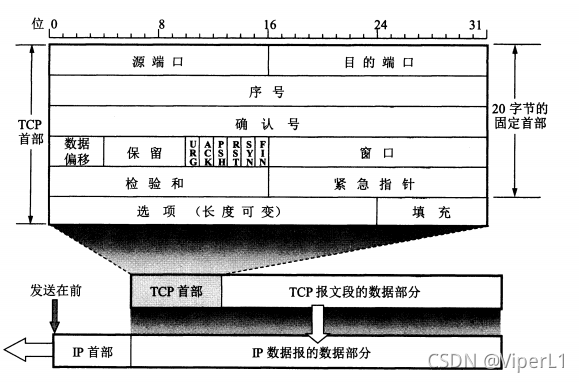

TCP報文段的首部格式
TCP首部最小長度為20位元組
遠埠和目的埠：各占2位元組
序號：占4位元組，此欄位的數值為報文段資料的第一個位元組的序號(報文段序號)
確認號：占4位元組，是期望收到對方下一個報文段的第一個資料位元組的序號
資料偏移：占4位，TCP報文段起始距整個報文段的起始處有多遠
保留：占6位，目前置0
緊急URG：URG=1時，表明緊急指標欄位有效（高優先級），需要配合首部中的緊急指標欄位使用
確認ACK：ACK=1時有效，建立連接后的ACK都必須置1
推送PSH：盡快發送，而不會等到快取填滿后統一發送
復位RST：RST=1時，TCP連接出現嚴重問題，必須釋放
同步SYN：在連接建立時用來同步序號；SYN=1&ACK=0時，此連接為請求報文段，建立連接后SYN=1&ACK=1
終止FIN，FIN=1時表明發送已結束，要求釋放連接
視窗：占2位元組，報文的接收值視窗(以位元組為單位)其中明確指出了現在允許對方發送的資料量，視窗值的量在動態變化
檢驗和：占2位元組
緊急指標：占2位元組，URG=1時才有效，所有緊急資料處理完之后才會處理正常資料（即使視窗為0也可以發送吉恩幾資料）
選項：長度可變，最長可達40位元組，當沒有選項時，TCP首部長度是20位元組
TCP最初之規定了一種選項：最大報文段長度MSS；后續增加了視窗擴大選項、時間戳選項、選擇確認
TCP可靠傳輸的實作

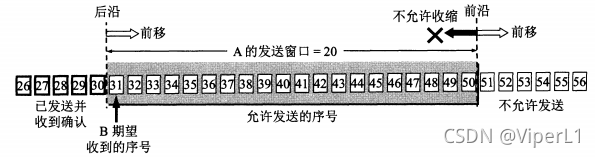

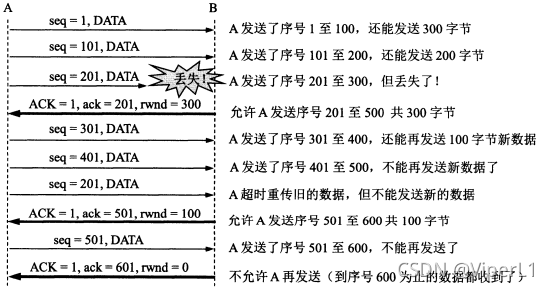

1.以位元組為單位的滑動視窗
發送視窗內的資料都會被暫存，等待重發
1.A的發送視窗根據B的接收視窗來確定，但是并不嚴格等于B的接收視窗，A還可根據網路擁塞情況適當減小自己的發送視窗
2.對不按序到達的資料應該如何處理，TCP并無明確規定，TCP會將不按序到達的資料臨時存放在接收視窗中，等到位元組流中所缺少的位元組收到后，再按序交付上層，
3.TCP要求接收方必須有累積確認功能

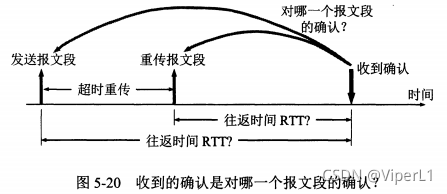

超時重傳時間的選擇
RTT為報文段的往返時間，RTTs為加權平均往返時間
超時重傳時間RTO
RTTD是RTT偏差的加權平均值

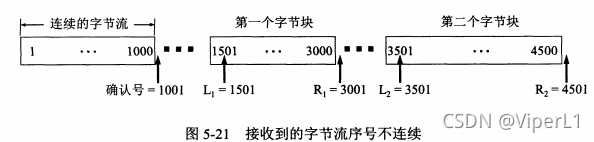

選擇確認SACK
當接收到的欄位不全時，可以指明至多4蓋位元組塊的邊界資訊（8段邊界）
TCP的流量控制（發送方別太快了）
利用滑動視窗實作流量控制
接收視窗為0的時候會停止發送
TCP的傳輸效率
略
TCP的擁塞控制

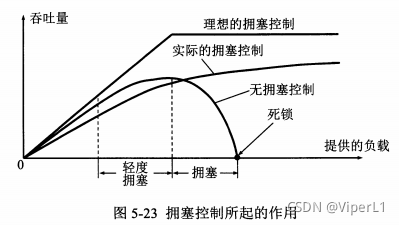

擁塞控制的一般原理
擁塞控制的實質就是防止過多的資料被注入網路中（擁塞控制是全域性的，不同于流量控制<點對點>）
擁塞控制分為倍訓和開環兩種
倍訓控制基于反饋換路，主要措施如下：
1.檢測網路系統以便檢測到擁塞何時何處發生
2.把擁塞發生的資訊送到可能采取行動的地方
3.調整整個網路系統解決出現的問題
TCP的擁塞控制方法

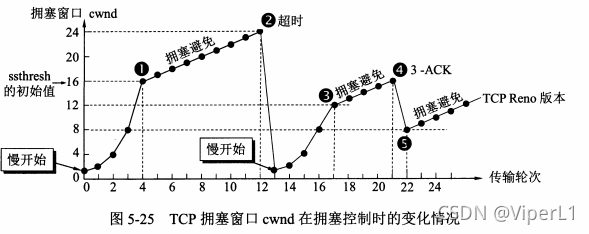

慢開始 擁塞避免
基于視窗的擁塞控制：發送發維持一個擁塞視窗，發送方讓自己的發送視窗等于擁塞視窗

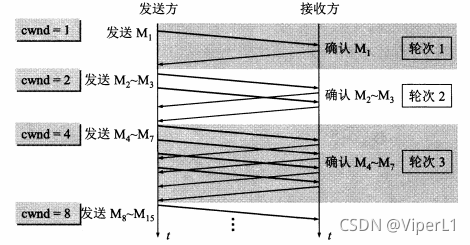

慢開始：試探性的逐步增大發送視窗，在慢開始演算法后，每經過一個傳輸輪次，擁塞視窗cwnd就加倍(傳輸輪次就是RTT)
擁塞避免：讓擁塞視窗緩慢增大，每經過一個往返時間RTT，發送方的擁塞視窗+1（比慢開始的增長速率緩慢得多）
快重傳
快恢復
主動佇列管理AQM
當佇列值超過某個閾值時開始丟棄后面到達的分組（提醒對方發慢點），具體做法如下（隨機早起檢測RED）
1.若平均佇列長度小于最小門限，則把新到達的分組放入佇列中進行排隊
2.若平均佇列長度超過最大門限，則把新到達的分組丟棄
3.若平均佇列長度置于兩者之間，則隨機丟棄新到達的分組
TCP的連接管理

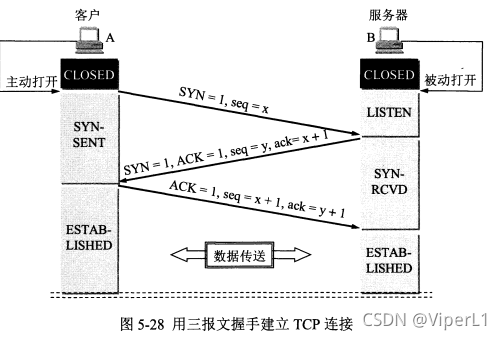

TCP的連接建立（三次握手）
1.B的TCP服務器行程創建TCB（傳輸控制模塊），準備接受客戶端的連接請求，然后服務器進入LISTEN(收聽狀態)
2.A的客戶端行程童顏創建TCB，，向B發送請求（SYN=1，同時選擇一個初始序號seq=x，不攜帶資料，但會消耗掉一個序號），TCP客戶端進入SYN-SENT(同步已發送)狀態
3.B收到請求后，向A發送確認（SYN和ACK均置1，確認號ack=x+1，同時自己選擇一個初始序號seq=x，同樣不攜帶資料且消耗一個序號），服務器進入SYN-RCVD狀態，
A收到B的確認后，還要向B發送確認（ACK=1，ack=y+1,自己的seq=x+1），A進入ESTABLISHED(已建立連接)
B收到訊息后同樣進入ESTABLISHED(已建立連接)

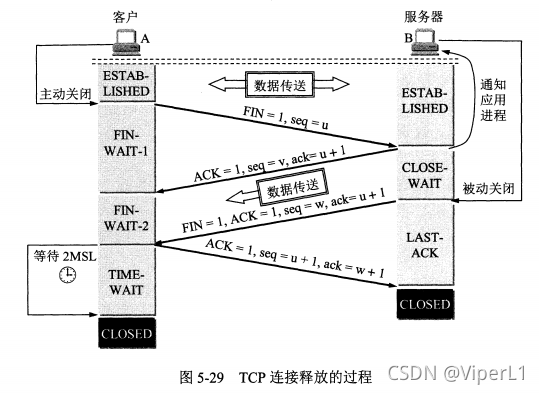

TCP連接釋放（四次揮手）
1.A向B發送連接釋放報文，并停止發送資料，主動關閉TCP連接（FIN=1，seq=u<已傳輸的資料的最后一個位元組序號+1>），A進入FIN-WAIT-1(終止等待1)
2.B收到了連接釋放報文后進行確認（確認號ack=u+1，v=最后一個發送的字符序號+1）,然后B進入CLOSE-WAIT(關閉等待)
3.A收到B的確認后進入FIN-WAIT-2(終止等待2)，等待B發出連接釋放報文
4.B發出連接釋放報文(FIN=1，且重復已經發送過的確認號ack=u+1)，B進入LAST-ACK(最后確認)，等待A的確認
5.A收到釋放報文后，對此進行確認（ACK=1，ack=w+1，seq=u+1），進入TIME-WAIT(時間等待)<此時連接并未被釋放，需要等待2MSL后才能釋放，SML為最長報文段壽命>
等待2SML的原因：確保最后一個ACK報文段能送達B，未送到B會重傳FIN+ACK
確保本連接持續時間內所有的報文都從網路上消失
B只要收到A發出的確認就會進入CLOSE狀態，B的連接比A要早
TCP還有一個保活計時器，確保連接不發生故障

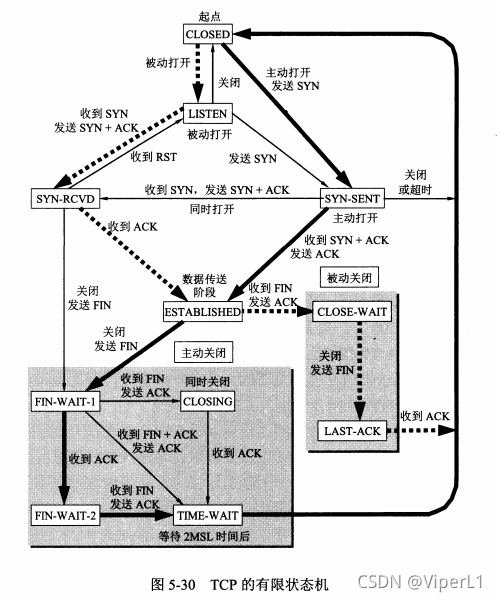

TCP的有限狀態機
