零拷貝原理的文章網上滿天飛，但你知道如何使用零拷貝嗎？

零拷貝是中間件相關面試中必考題，本文就和大家一起來總結一下NIO拷貝的原理，并結合Netty代碼，從代碼實作層面近距離觀摩如何使用java實作零拷貝，

1、零拷貝實作原理

**“零拷貝”**其實包括兩個層面的含義：

• 拷貝
  一份相同的資料從一個地方移動到另外一個地方的程序，叫拷貝，
• 零
  希望在IO讀寫程序中，CPU控制的資料拷貝到次數為0，

在IO編程領域，當然是拷貝的次數越少越好，逐步優化，將其拷貝次數將為0，最大化的提高性能，

那接下來我們循序漸進來看一下如何減少資料復制，

接下來我們將以RocketMQ訊息發送、訊息讀取場景來闡述IO讀寫程序中可能需要進行的資料復制與背景關系切換，

1.1 傳統的IO讀流程

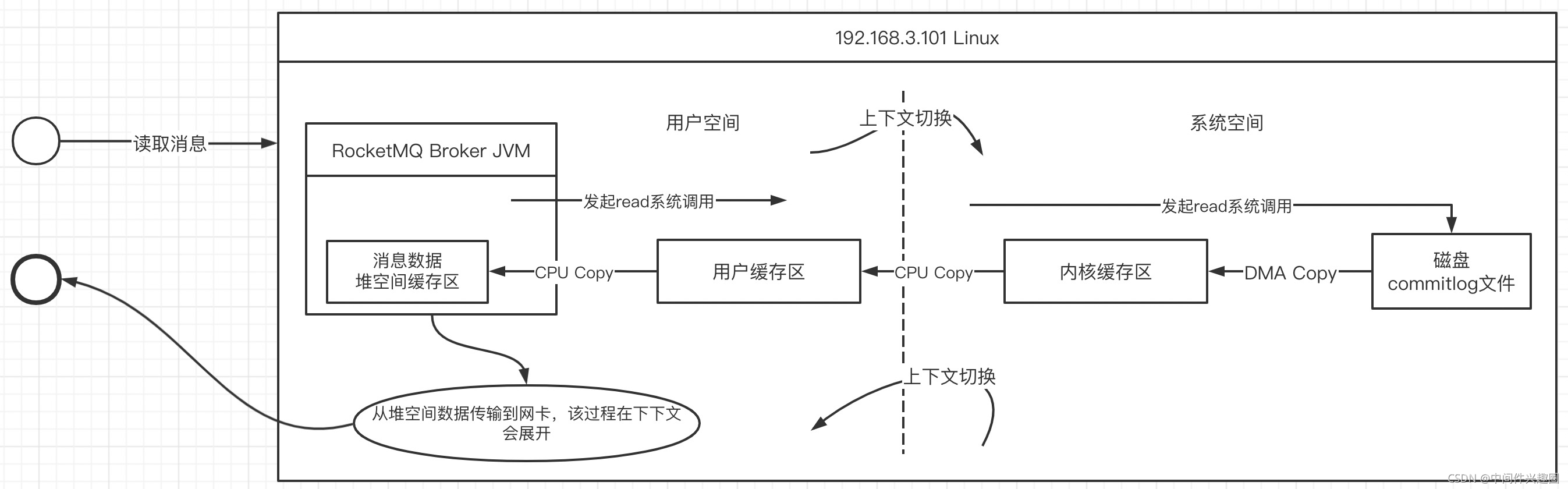

一次傳統的IO讀序列流程如下所示：

java應用中，如果要將從檔案中讀取資料，其基本的流程如下所示：

1. 當broker收到拉取請求時發起一次read系統呼叫，此時作業系統會進行一次背景關系的切換，從用態間切換到內核態，
2. 通過直接存盤訪問器(DMA)從磁盤將資料加載到內核快取區（DMA Copy，這個階段不需要CPU參與，如果是阻塞型IO，該程序用戶執行緒會處于阻塞狀態）
3. 然后在CPU的控制下，將內核快取區的資料copy到用戶空間的快取區(由于這個是作業系統級別的行為，通常這里指的記憶體快取區，通常使用的是堆外記憶體)，這里將發生一次CPU復制與一次背景關系切換（從內核態切換到用戶態）
4. 將堆外記憶體中的資料復制到應用程式的堆記憶體，供應用程式使用，本次復制需要經過CPU控制，
5. 將資料加載到堆空間，需要傳輸到網卡，這個程序又要進入到內核空間，然后復制到sockebuffer，然后進入網卡協議引擎，從而進入到網路傳輸中，該部分會在接下來會詳細介紹，

溫馨提示：RocketMQ底層的作業機制并不是上述模型，是經過優化后的讀寫模型，本文將循序漸進的介紹優化程序，

1.2 傳統的IO寫流程

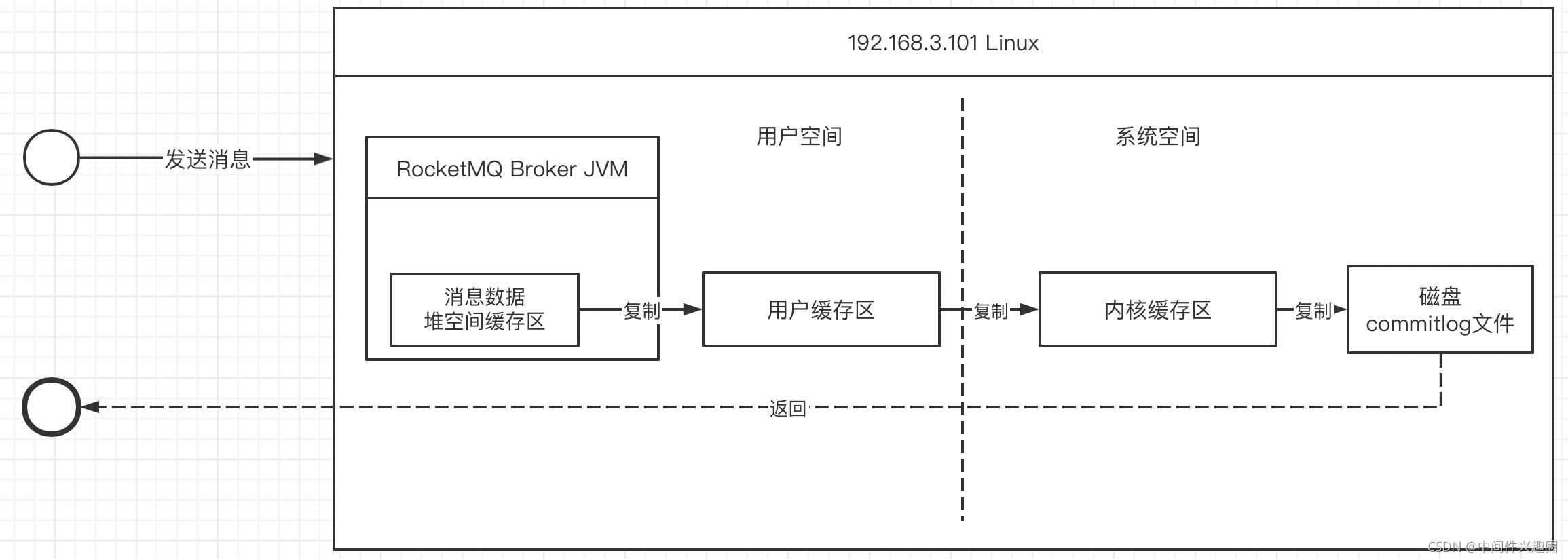

一次傳統的IO寫入流程如下圖所示：

核心關鍵步驟如下：

1. 在broker收到訊息時首先會在堆空間中創建一個堆快取區，用于存盤用戶需要寫入的資料，然后需要將jvm堆記憶體中資料復制到作業系統記憶體(CPU COPY)
2. 發起write系統呼叫，將用戶空間中的資料復制到記憶體快取區，**此程序發生一次背景關系切換（用戶態切換到內核態）**并進行一次CPU Copy，
3. 通過直接存盤訪問器(DMA)將內核空間的資料寫入到磁盤，并回傳結果，此程序發生一次DMA Copy 與一次背景關系切換(內核態切換到用戶態)

1.3 讀寫優化技巧

從上面兩張流程圖，我們不能看出讀寫處理流程中存在太多復制，同樣的資料需要被復制多次，造成性能損耗，故IO讀寫通常的優化方向主要為：減少復制次數、減少用戶態/內核態切換次數，

1.3.1 引入堆外記憶體

jvm堆空間中資料要發送到內核快取區，通常需要先將jvm堆空間中的資料拷貝到系統記憶體（一個非官方的理解，用C語言實作的本地方法呼叫中，首先需要將堆空間中資料拷貝到C語言相關的存盤結構)，故提高性能的第一個措施：使用堆外記憶體，

不過堆外記憶體中的資料，通常還是需要從堆空間中獲取，從這個角度來看，貌似提升的性能有限，

1.3.2 引入記憶體映射(MMap與write)

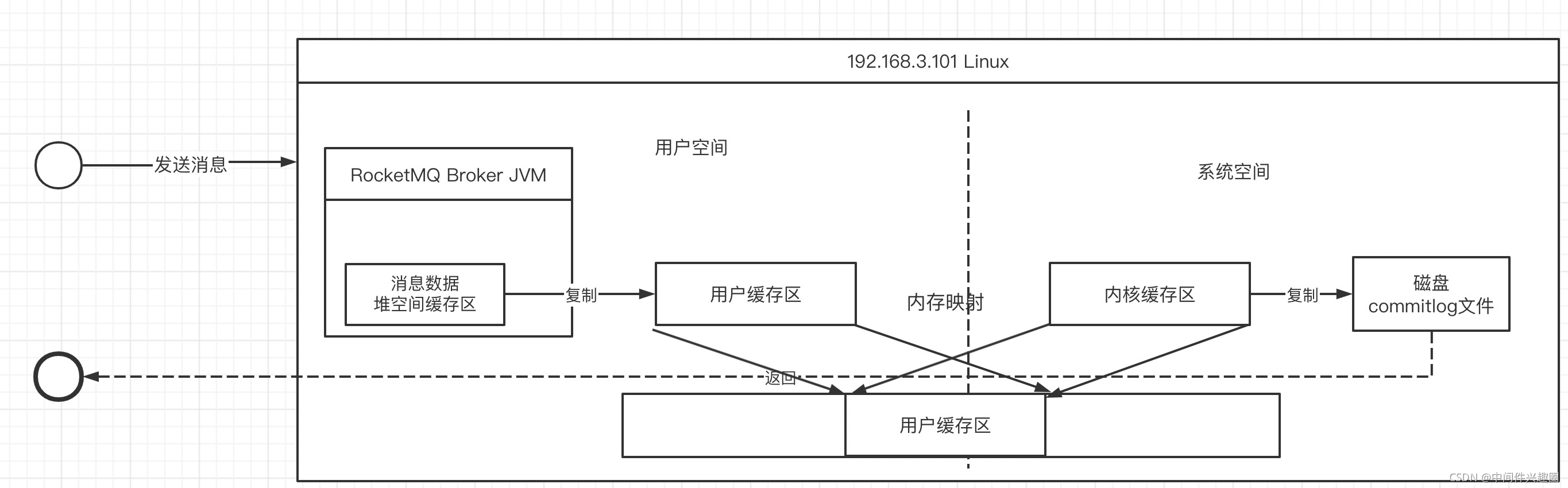

通過引入記憶體映射機制，減少用戶空間與內核空間之間的資料復制，如下圖所示：

記憶體映射的核心思想就是將內核快取區、用戶空間快取區映射到同一個物理地址上，可以減少用戶快取區與內核快取區之間的資料拷貝，

但由于記憶體映射機制并不會減少背景關系切換次數，

1.3.3 大名鼎鼎鼎sendfile

在Linux 2.1內核引入了sendfile函式用于將檔案通過socket傳送，

注意sendfile的傳播方向：使用于將檔案中的內容直接傳播到Socket，通常使用客戶端從服務端檔案中讀取資料，在服務端內部實作零拷貝，

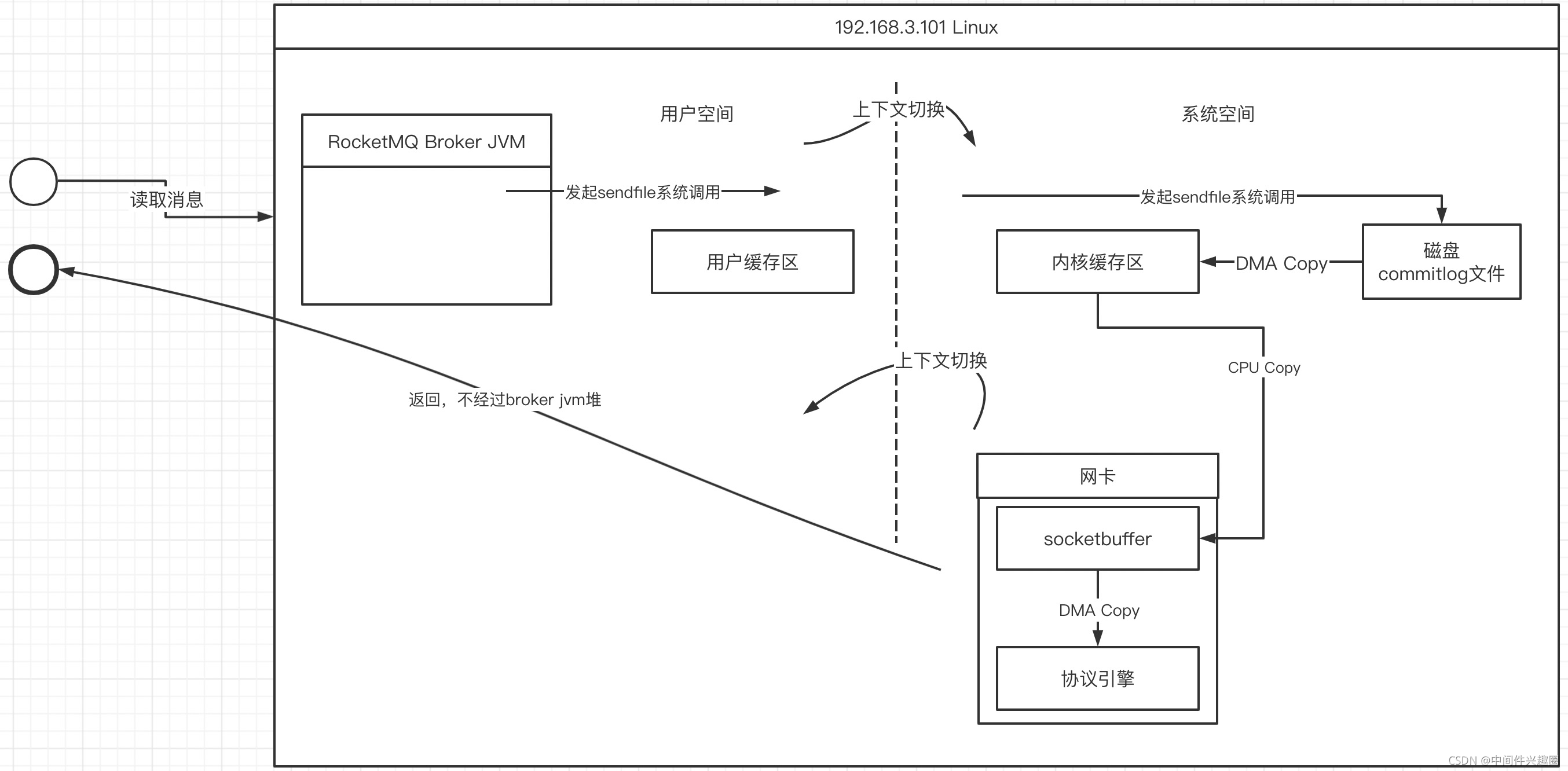

在1.3.1中介紹客戶端從服務端讀取訊息的程序中，并沒有展開介紹從服務端寫入到客戶端網路中的程序，接下來看看sendfile的資料拷貝圖解：

sendfile的主要特點是在內核空間中通過DMA將資料從磁盤檔案拷貝到內核快取區，然后可以直接將內核快取區中的資料在CPU控制下將資料復制到socket快取區，最終在DMA的控制下將socketbufer中拷貝到協議引擎，然后經網卡傳輸到目標端，

sendfile的優勢(特點)：

• 一次sendfile呼叫會只設計兩次背景關系切換，比read+write減少兩次背景關系切換，
• 一次sendfile會存在3次copy,其中一次CPU拷貝，兩次DMA拷貝，

1.3.4 Linux Gather

Linux2.4內核引入了gather機制，用以消除最后一次CPU拷貝，即不再將內核快取區中的資料拷貝到socketbuffer，而是將記憶體快取區中的記憶體地址、需要讀取資料的長度寫入到socketbuffer中，然后DMA直接根據socketbuffer中存盤的記憶體地址，直接從內核快取區中的資料拷貝到協議引擎（注意，這次拷貝由DMA控制），

從而實作真正的零拷貝，

2、結合Netty談零拷貝實戰

上面講述了“零拷貝”的實作原理，接下來將嘗試從Netty原始碼去探究在代碼層面如何使用“零拷貝”，

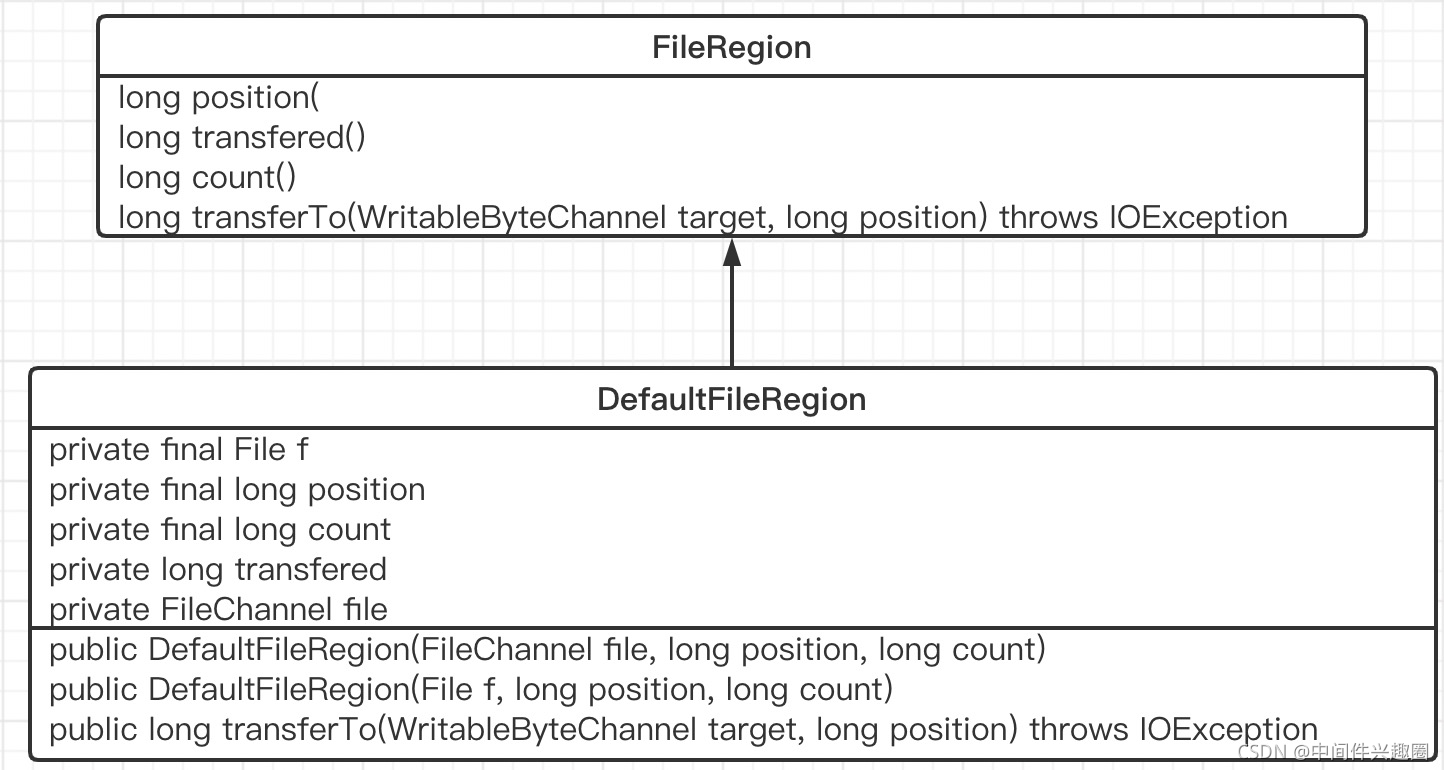

從網上的資料可以得知，在java nio提供的類別庫中真正能運用底層作業系統的零拷貝機制只有FileChannel的transferTo，而在Netty中也不出意料的對這種方式進行了封裝，其類圖如下：

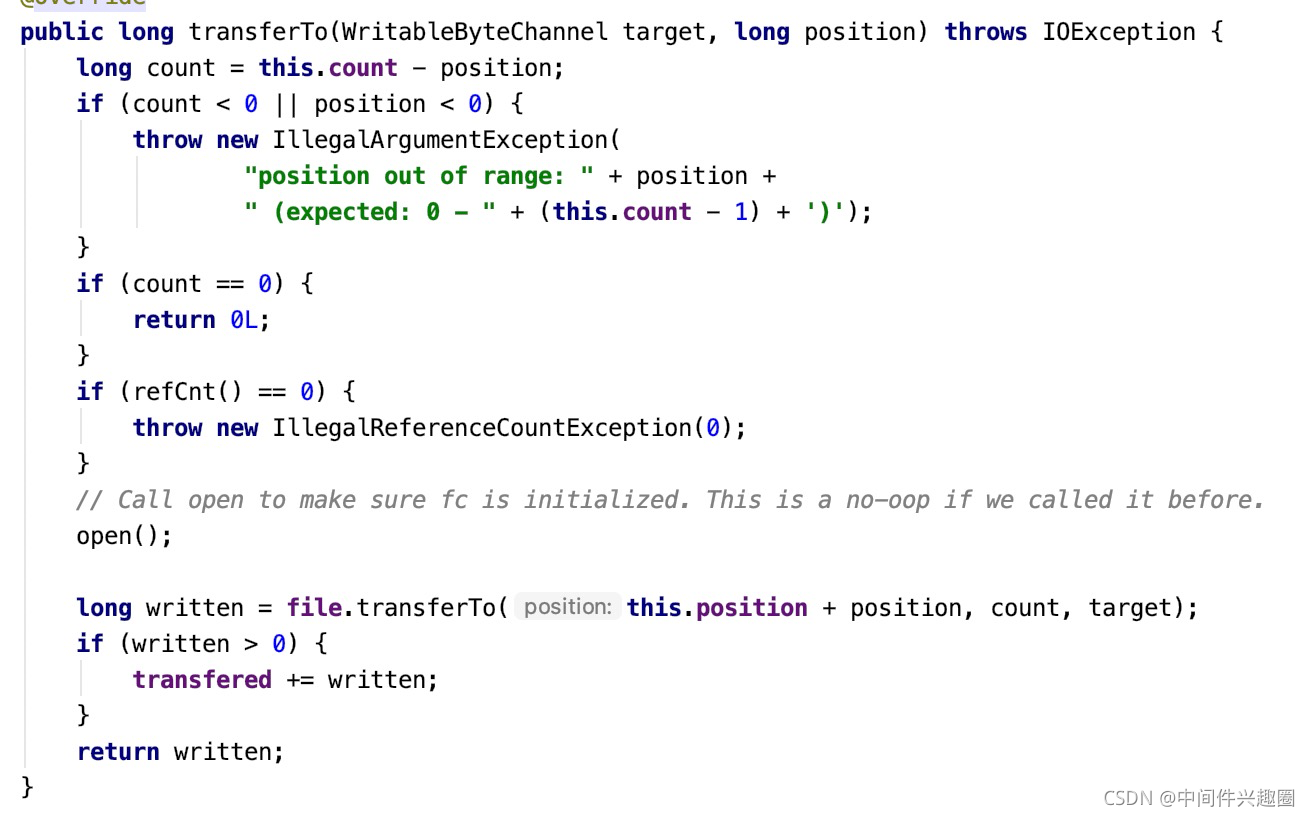

其主要的核心要點是FileRegion的transferTo方法，我們結合該方法再來介紹DefaultFileRegion各個核心屬性的含義，

上述代碼并不復雜，我們不難得出如下觀點：

• 首先介紹DefaultFileRegion的核心屬性含義：
  • File f
    底層抽取資料來源的底層磁盤檔案
  • FileChannel file
    底層檔案的檔案通道，
  • long position
    資料從通道中抽取的起始位置
  • long count
    需要傳遞的總位元組數
  • long transfered
    已傳遞的位元組數量，
• 核心要點是呼叫java nio FileChannel的transferTo方法，底層呼叫的是作業系統的sendfile函式，即真正的零拷貝，
• 呼叫一次transferTo方法并不一定能將需要的資料全部傳輸完成，故該方法回傳已傳輸的位元組數，是否需要再次呼叫該方法的判斷方法：已傳遞的位元組數是否等于需要傳遞的總位元組數（transfered == count）

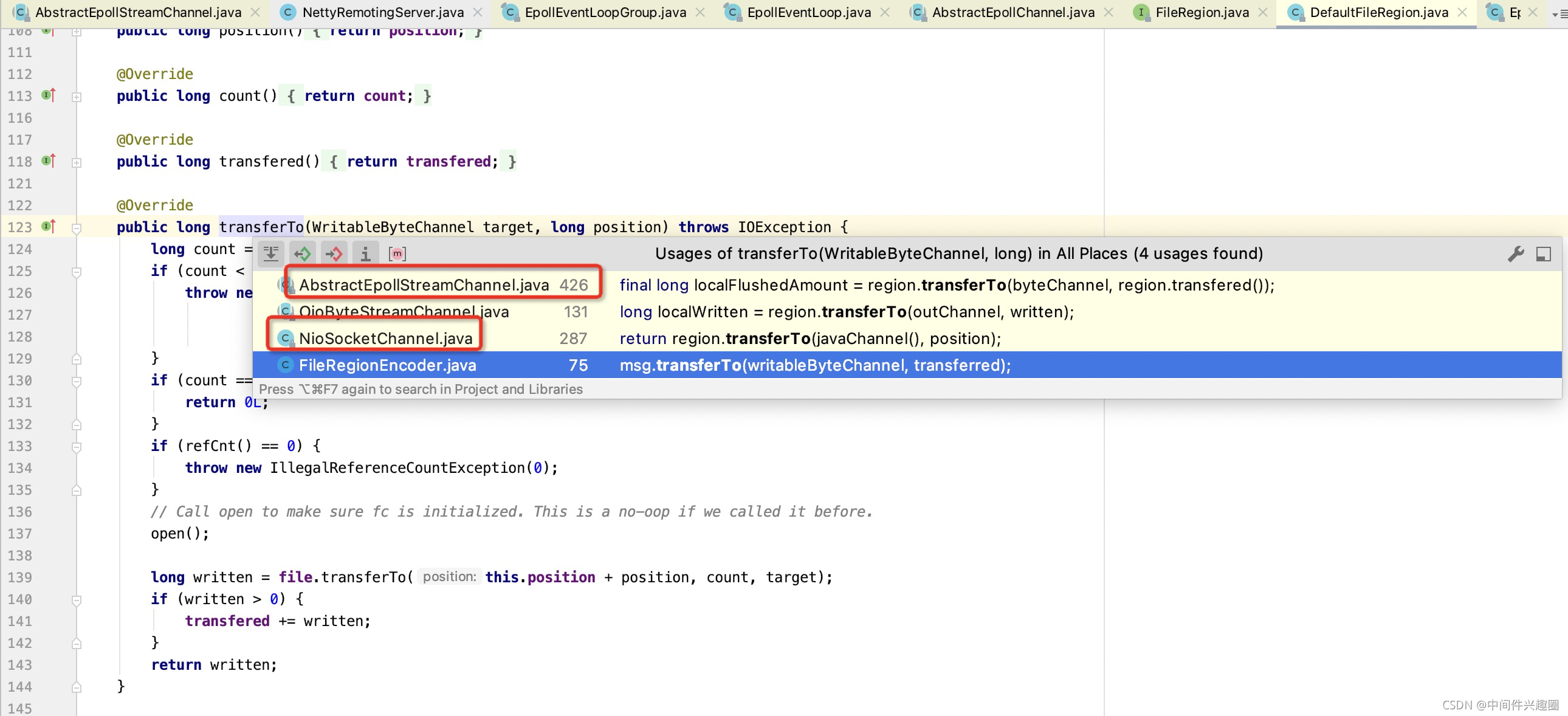

接下來我們看一下FileRegion的transferTo在netty中的呼叫鏈，從而推斷一下Netty中的零拷貝的觸發要點，

在Netty中代表兩個型別的通道：

• EpollSocketChannel
  基于Epoll機制進行事件的就緒選擇機制，

• NioSocketChannel

  基于select機制的事件就緒選擇，

在Netty中呼叫通道Channel的flush或writeAndFlush方法，都會最終觸發底層通道的網路寫事件，如果待寫入的物件是FileRegion，則會觸發零拷貝機制，接下來我們對兩個簡單介紹一下：

2.1 EpollSocketChannel 通道零拷貝

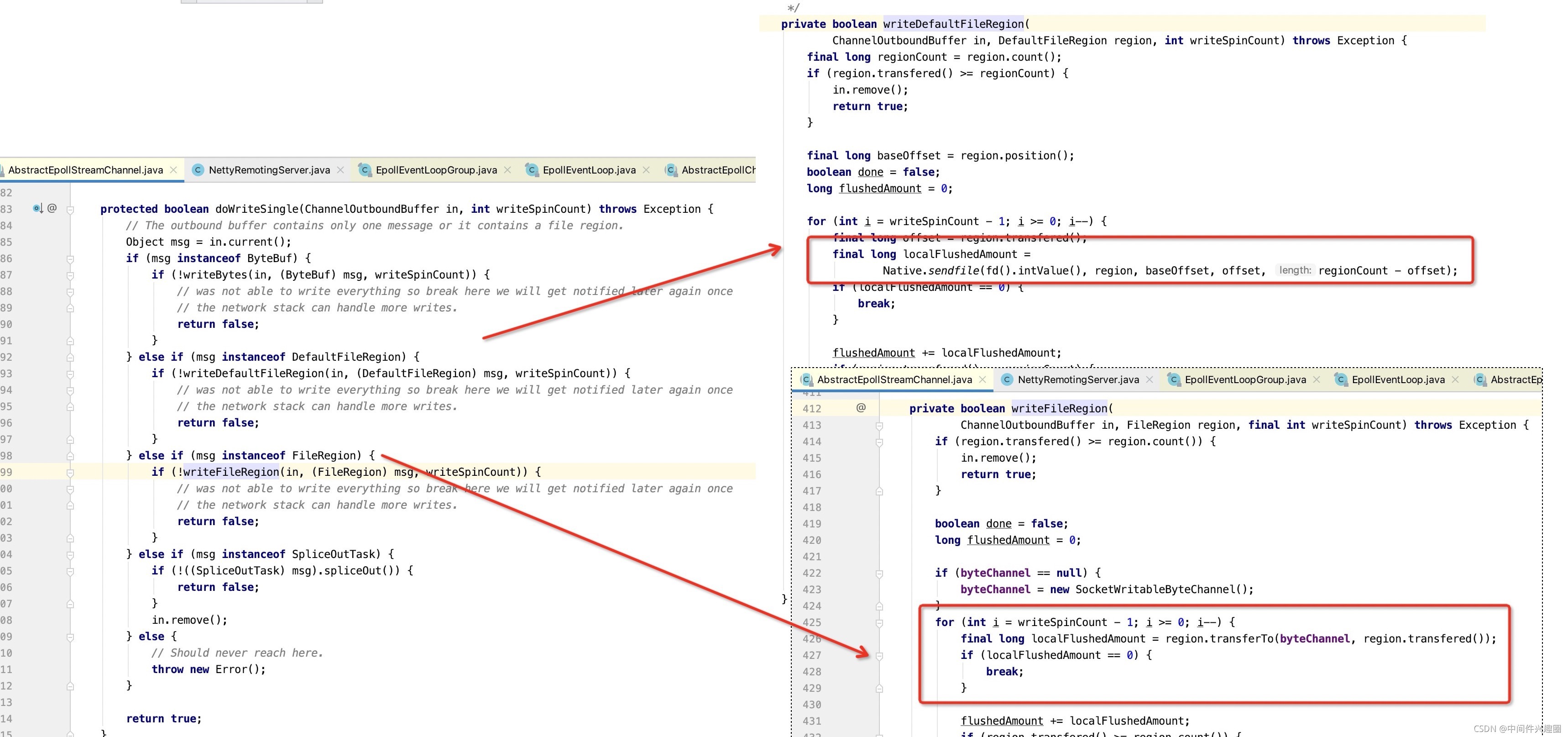

寫入的入口函式為如下：

核心思想為：如果待寫入的訊息是DefaultFileRegion，EpollSocketChannel將直接呼叫sendfile函式進行資料傳遞；如果是FileRegion型別，則按照約定呼叫FileRegion的transferTo進行資料傳遞，這種方式是否真正進行零拷貝取決于FileRegion的transferTo中是否呼叫了FileChannel的transferTo方法，

溫馨提示：本文并沒有打算詳細分析Epoll機制以及編程實踐，

2.2 NioSocketChannel 通道零拷貝實作

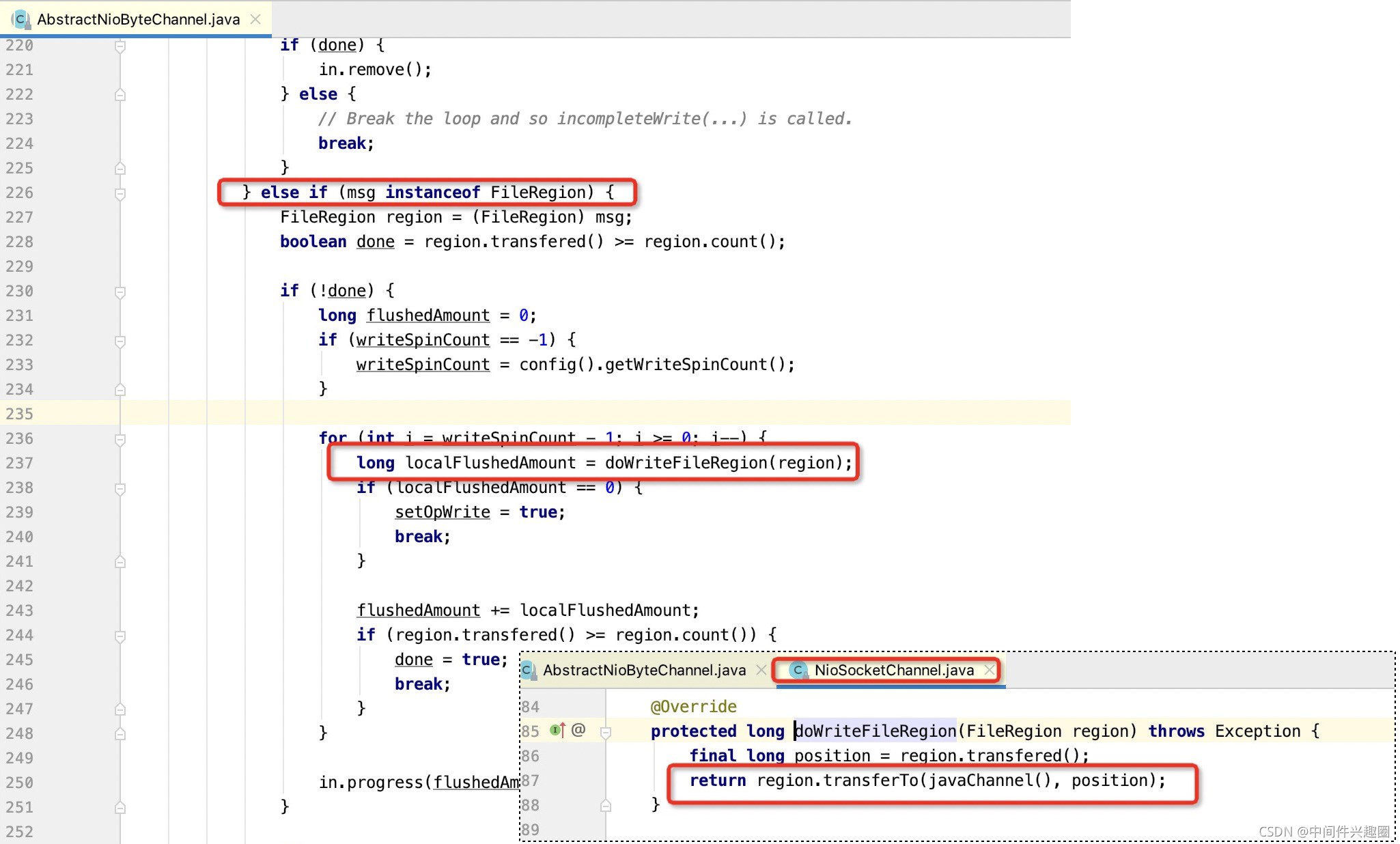

實作入口為：

從這里可知，NioSocketChannel就是中規中矩的呼叫FileRegion的transferTo方法，是否真正實作了零拷貝，取決于底層是否呼叫了FileChannel的transferTo方法，

2.3 零拷貝實踐總結

從Netty的實作中我們基本可以得出結論：是否是零拷貝，判斷的依據是是否呼叫了FileChannel的transferTo方法，更準備的表述是底層是否呼叫了作業系統的sendfile函式，并且作業系統底層還需要支持gather機制，即linux的內核版本不低于2.4，
