基礎bgp配置

2021-11-09 11:59:47 軟體設計

BGP邊界網關協議

IGP 內部網關協議

EGP 外部網關協議

BGP按照運行方式分為EBGP和IBGP

EBGP 運行于不同as之間的bgp

IBGP 運行于同一as內部的bgp

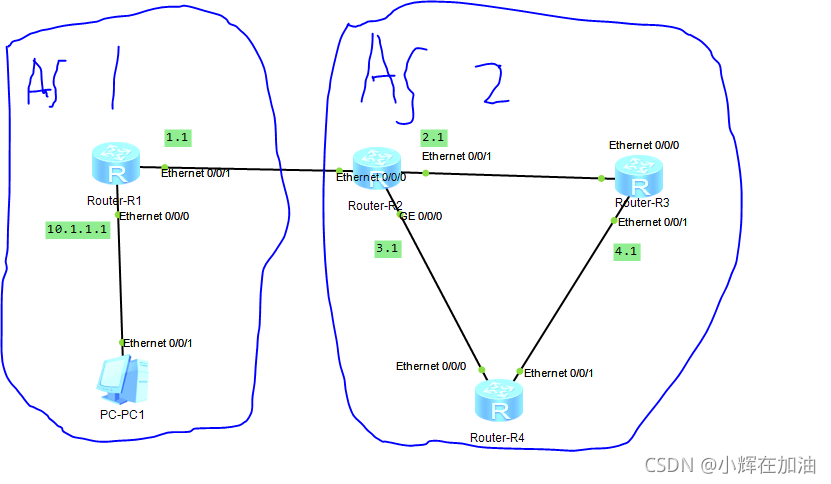

BGP配置

  1. 配置各路由器介面的ip地址
  2. 配置r2 r3 r4 之間的ibgp鏈接
  3. 配置r1 r2 之間的ebgp鏈接
  4. 配置r1發布與ebgp對等體之間的非直連路由10.0.0.0/8
  5. 為了解決r4和r3可以到達10.0.0.0/8路由的下一跳192.168.1.1 在他們共同連接的r2上使bgp協議引入直連路由

配置各路由器介面的ip地址

R1

<Huawei>sy

[Huawei]un in en

[Huawei]int e0/0/0

[Huawei-Ethernet0/0/0]ip add 10.1.1.1 8

[Huawei-Ethernet0/0/0]un sh

[Huawei-Ethernet0/0/0]int e0/0/1

[Huawei-Ethernet0/0/1]ip add 192.168.1.1 24

[Huawei-Ethernet0/0/1]un sh

R2

<Huawei>sy

[Huawei]un in en

[Huawei]int e0/0/0

[Huawei-Ethernet0/0/0]ip add 192.168.1.2 24

[Huawei-Ethernet0/0/0]un sh

[Huawei-Ethernet0/0/0]int e0/0/1

[Huawei-Ethernet0/0/1]ip add 192.168.2.1 24

[Huawei-Ethernet0/0/1]un sh

[Huawei-Ethernet0/0/1]int g0/0/0

[Huawei-GigabitEthernet0/0/0]ip add 192.168.3.1 24

[Huawei-GigabitEthernet0/0/0]un sh

R3

<Huawei>sy

[Huawei]un in en

[Huawei]int e0/0/0

[Huawei-Ethernet0/0/0]ip add 192.168.2.2 24

[Huawei-Ethernet0/0/0]un sh

[Huawei-Ethernet0/0/0]int e0/0/1

[Huawei-Ethernet0/0/1]ip add 192.168.4.1 24

[Huawei-Ethernet0/0/1]un sh

R4

<Huawei>sy

[Huawei]un in en

[Huawei]int e0/0/0

[Huawei-Ethernet0/0/0]ip add 192.168.3.2 24

[Huawei-Ethernet0/0/0]un sh

[Huawei-Ethernet0/0/0]int e0/0/1

[Huawei-Ethernet0/0/1]ip add 192.168.4.2 24

[Huawei-Ethernet0/0/1]un sh

配置r2 r3 r4 之間的ibgp鏈接

R2

<Huawei>sy

[Huawei]bgp 2

[Huawei-bgp]router-id 2.2.2.2

[Huawei-bgp]peer 192.168.2.2 as-number 2

[Huawei-bgp]peer 192.168.3.2 as-number 2

R3

[Huawei]bgp 2

[Huawei-bgp]router-id 3.3.3.3

[Huawei-bgp]peer 192.168.2.1 as-number 2

[Huawei-bgp]peer 192.168.4.2 as-number 2

R4

[Huawei]bgp 2

[Huawei-bgp]router-id 4.4.4.4

[Huawei-bgp]peer 192.168.3.1 as-number 2

[Huawei-bgp]peer 192.168.4.1 as-number 2

配置r1 r2 之間的ebgp鏈接

[r1]bgp 1

[r1-bgp]peer 192.168.1.2 as-number 2

[r2-bgp]peer 192.168.1.1 as-number 1

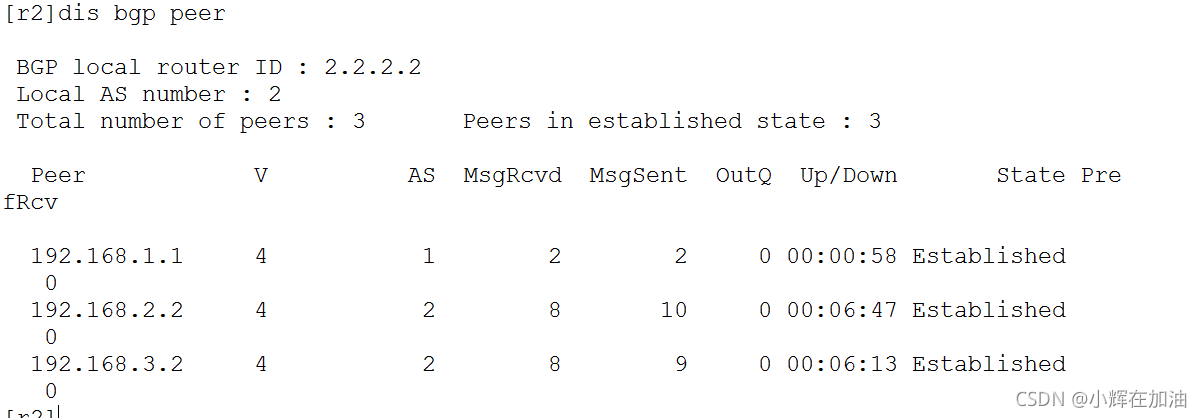

配置好bgp對等體后 可通過display bgp peer 命令查看各設備上的bgp對等體連接狀態

可以看到r2到其他路由器的bgp連接均已建立

配置r1發布與ebgp對等體之間的非直連路由10.0.0.0/8

[r1]bgp 1

[r1-bgp]ipv4-family unicast（單播）

[r1-bgp-af-ipv4]network 10.0.0.0 255.0.0.0

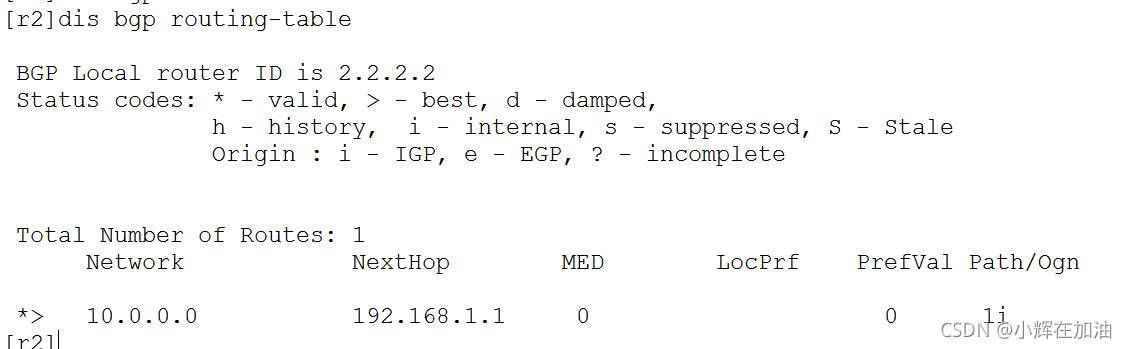

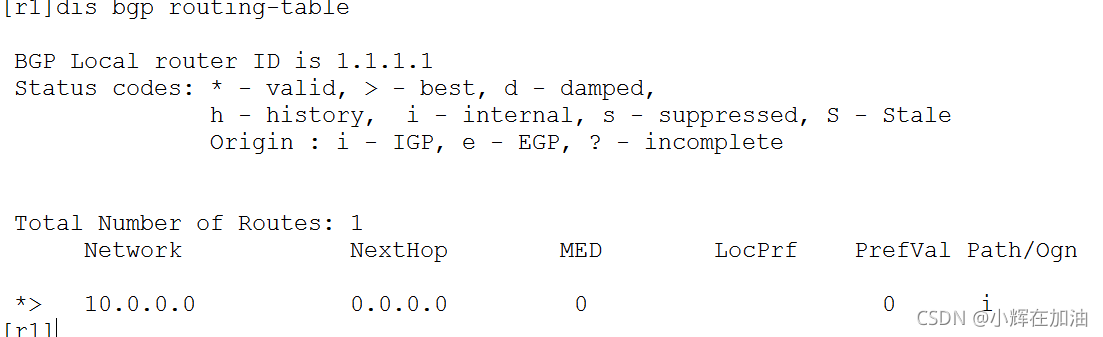

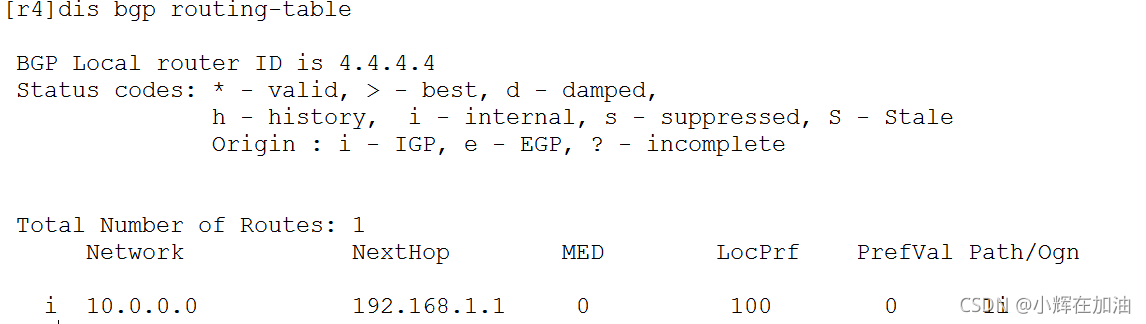

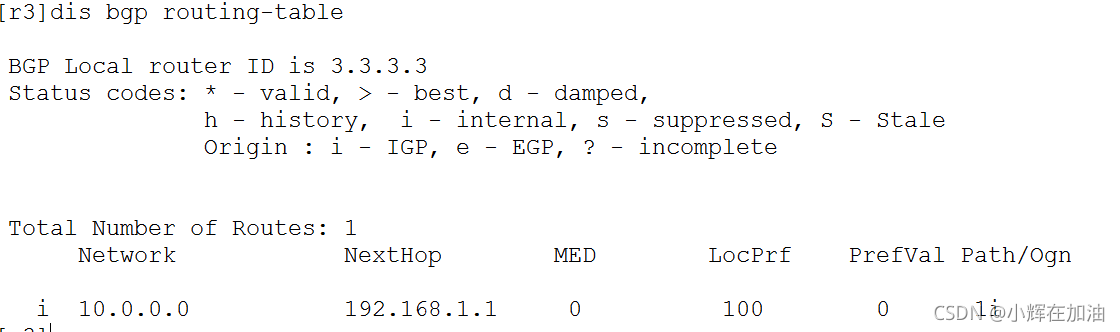

可以通過display bgprouting-table查看各路由器的bgp路由資訊 可以發現都有r1發表的這條10.0.0.0/8的路由

*表示可以到達

i表示igp

為了解決r4和r3可以到達10.0.0.0/8路由的下一跳192.168.1.1 在他們共同連接的r2上使bgp協議引入直連路由

[r2]bgp 2

[r2-bgp]ipv4-family unicast

[r2-bgp-af-ipv4]import-route direct（重分發直連 ）讓r1學習和直連的網段

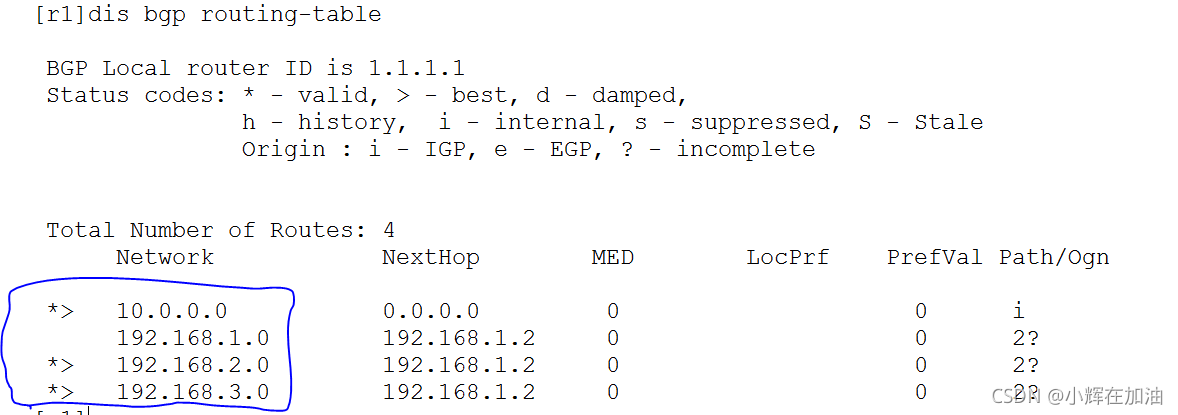

此時可以看到r1的bgp路由表中除了有原來自己通告的10.0.0.0/8路由表外 還有r2引入的三條直連路由
