日程功能模塊【從建模到代碼實作】UML + JavaFX

結合 uml 所學和 Javafx 從建模到實作一個子功能模塊 —— 日程管理，新手上路，類圖到代碼實作的程序還是很曲折但所幸識訓頗豐，記錄一下學習心得，

日程功能模塊

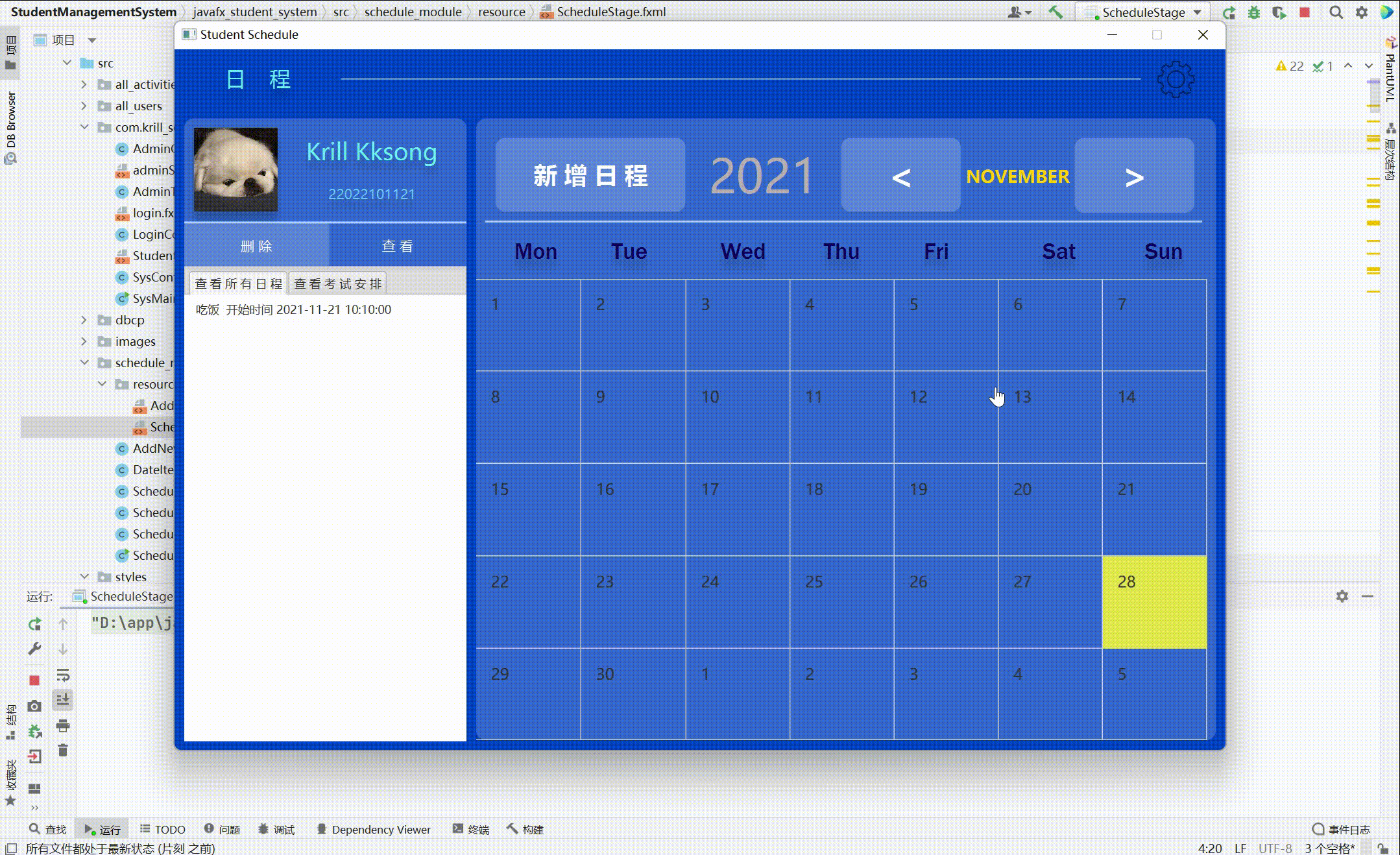

最后成果

JAVAFX里面沒有封裝日歷控制元件，找了些專案原始碼做參照肝了一個，不過為了簡化分析的程序，不會詳細寫其中業務邏輯，
總的來說，從建模帶代碼實作的功能完成了90%，日程串列和日歷的通信沒寫，預期效果是如果有新增的日程，日歷上相應的日歷塊會有 marked 的標記，這一塊按照我的想法寫代碼會變得很亂，也是建模程序中沒有認真考慮的點，

建模程序

需求

日程主要是幫助用戶查看和管理日常事務，用戶可以記錄待辦事件并且設定提醒時間，有助于管理時間和提高作業效率，
而作為成績管理系統學生界面的一個子功能模塊，除了幫助學生管理課程和學習任務，它還需要能自動匯入課程考試資訊，便于學生規劃學習進度，

用例圖及主要用例描述

• 用例圖
  從需求分離出物件為學生，把所有有意義的動賓短語先列出來【查看日常事務】，【管理日常事務】，【記錄待辦事件】，【設定提醒時間】，【自動匯入課程考試資訊】，這里是因為需求比較直觀簡單，一般還需要根據語意找隱藏的功能需求，
  進一步分析用例之間的關系，【管理日程事務】即對日程做刪改，應該是在選定具體的事務后，【記錄待辦事件】即新建日程，包括【設定提醒時間】等資訊設定，【自動匯入課程資訊】應該不是由學生完成的，學生只能查看，所以還有參與者 —— 考試管理系統，

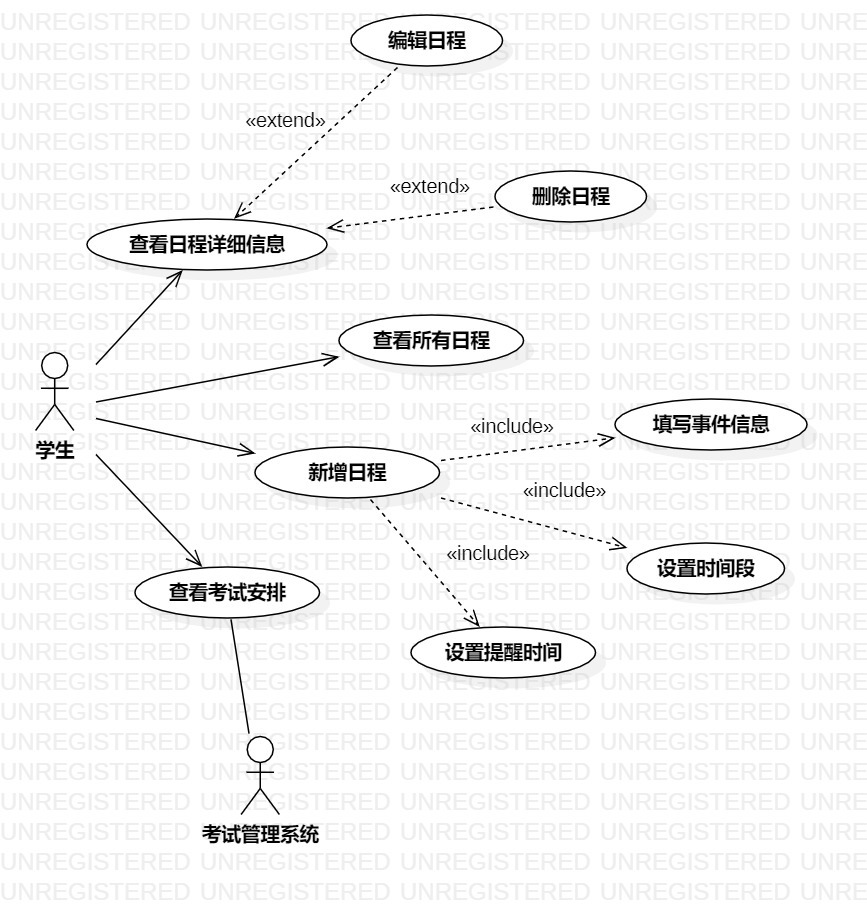

  畫出用例圖如下
  心得：在畫用例圖時并沒有花太多時間打磨，構建的快也修改的快，從需求快速提取用例，在寫用例描述的時候還會再倒回來修改的


參考老師發的資料，從用例圖如何到類圖，觀點不一，有從活動圖 ——> 類圖以及從詳細的用例描述中抽象出類圖，兩種都參考嘗試了一下，

• 用例描述

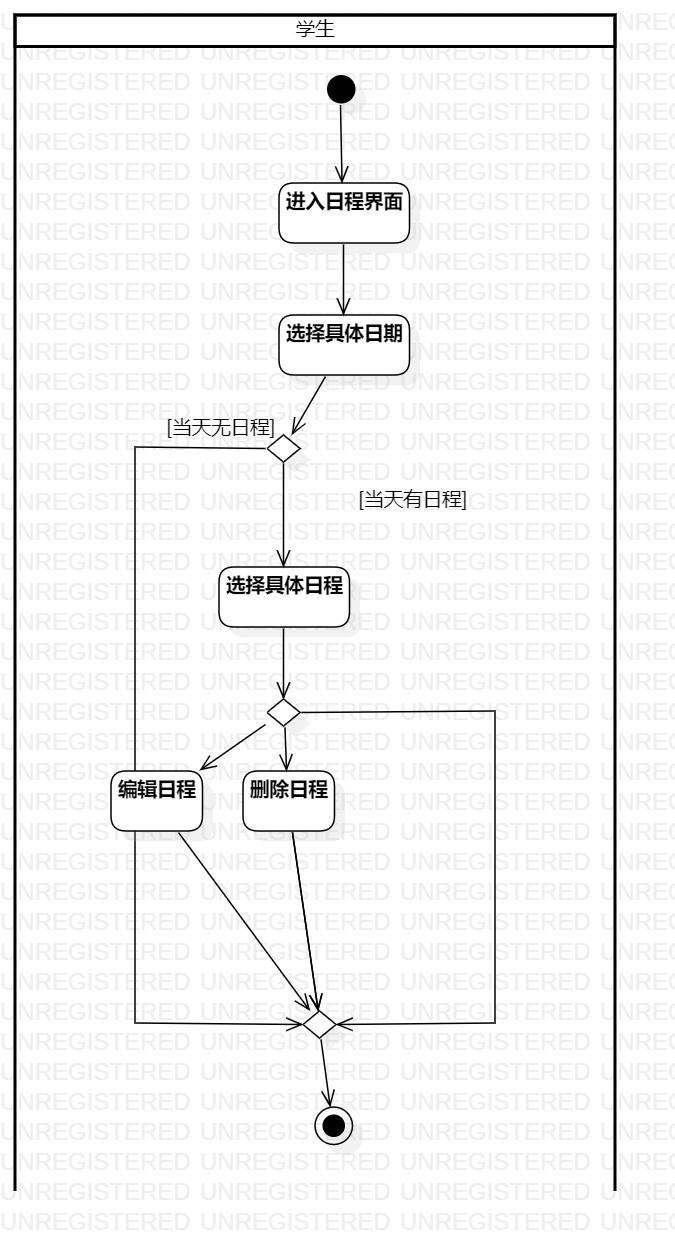

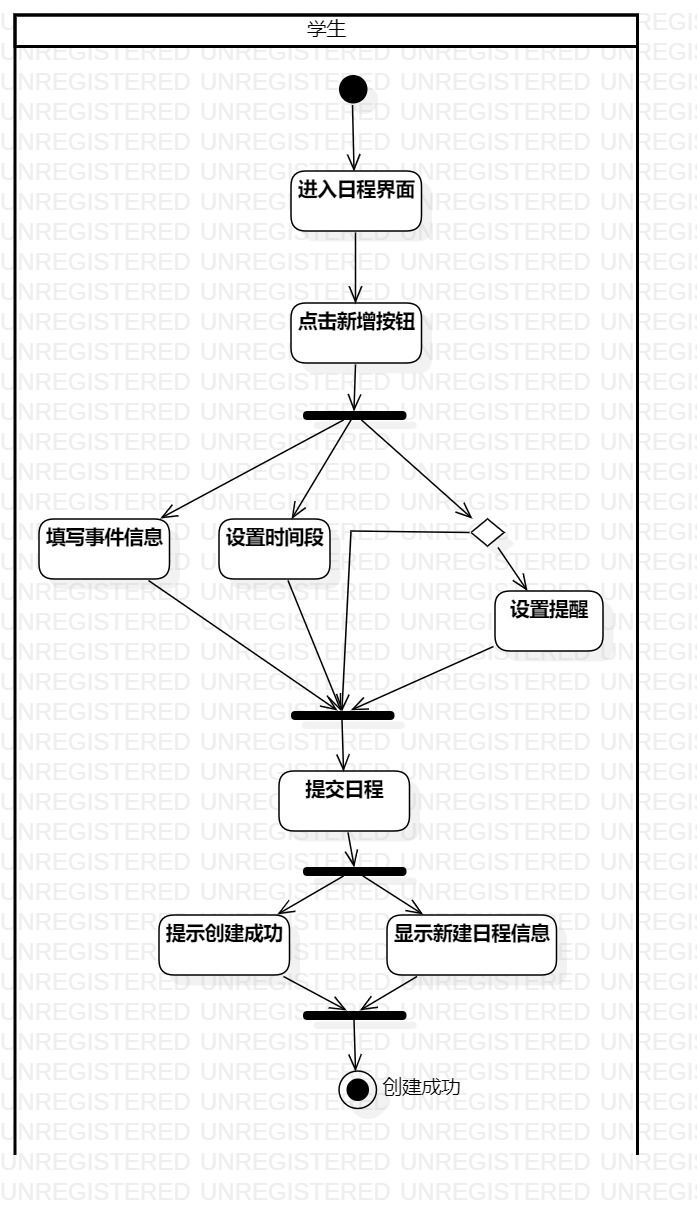

活動圖

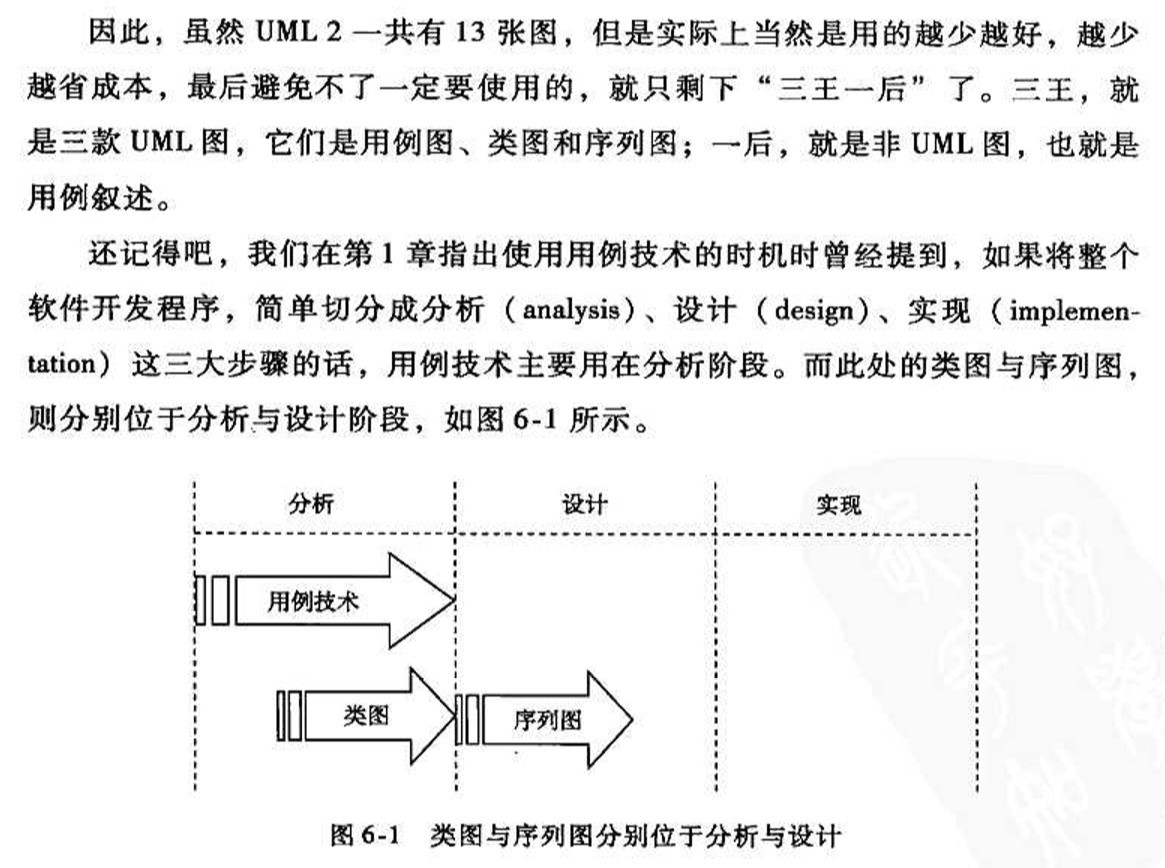

較為傾向于從用例描述中抽象出類，老師發的資料中也寫到，用例描述占據著皇后的位置，而三王一后中沒有出現活動圖，我在寫完用例描述后對程式也已經有了輪廓，

類圖 <重中之重>

學習博客【深入淺出UML類圖】

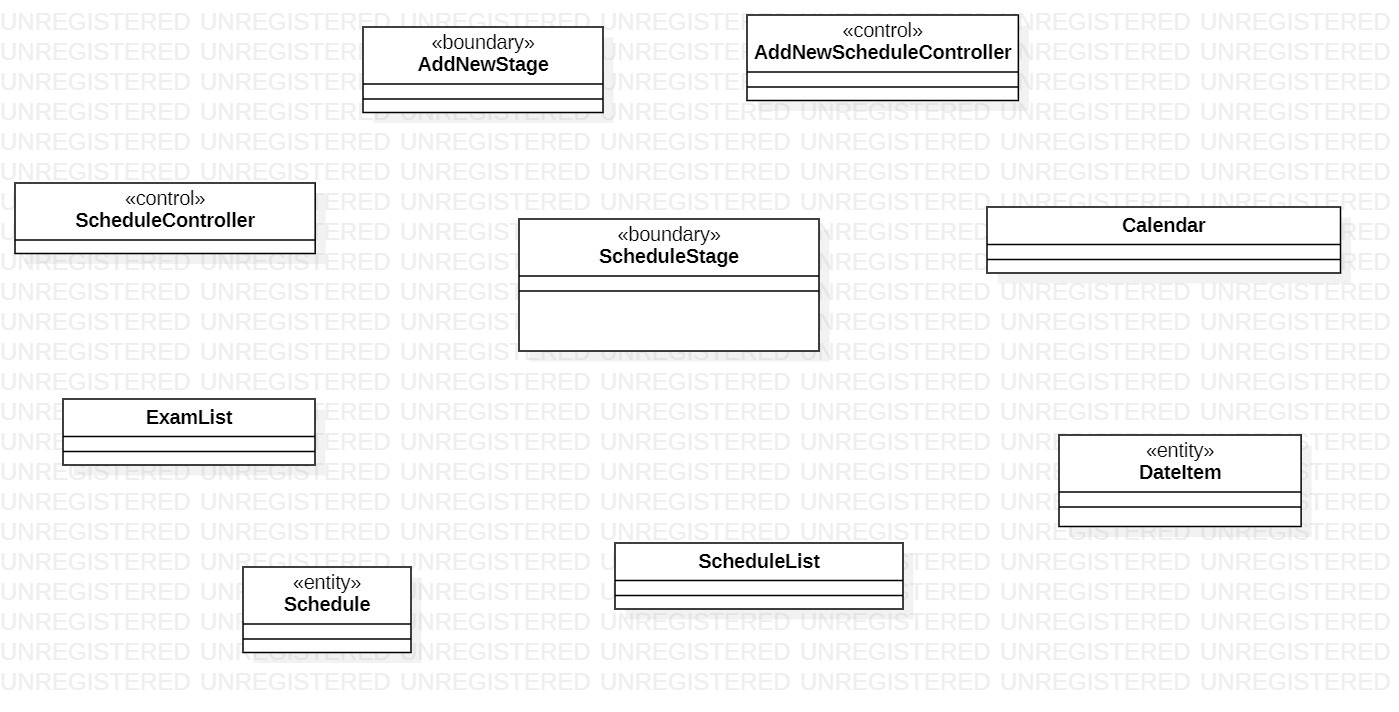

從用例描述中，抽象出所有的類，我們先提取物體類，有日程類，以及填充日歷的日期格類，邊界類這里就是界面類，有日程主界面類，添加日程的界面類，兩個界面類分別都有控制類實作相關的業務邏輯，界面類里面的部件主要是日歷類，日程串列類，考試串列類，

先把物體類的屬性寫好，日程類我們很容易可以知道，有日程名稱，開始和截止時間，提醒時間，用戶在填寫事件時，可能還有一些額外的資訊需要提醒自己，那么就添加一個事件備注屬性，
日期格類應該包含的是當前格子表示的日期，因為我們還可以直接看到這個格子是否有日程，應該是抽象為一個狀態，這里我預備用布爾型 isMarked 來表示，（當時寫的時候還加了Mark屬性，作為如果存在日程的標記，多余了，
然后進一步思考類之間的關系，先看聚合關系，ScheduleList 和 ExamList 都是由 Schedule 聚合而來，但 ExamList 屬于特殊的日程，它在這里只能查看不能修改，日期格和日歷Calendar也是聚合關系，我的想法是按月顯示，那關系就是一個日歷中由35個日期格，

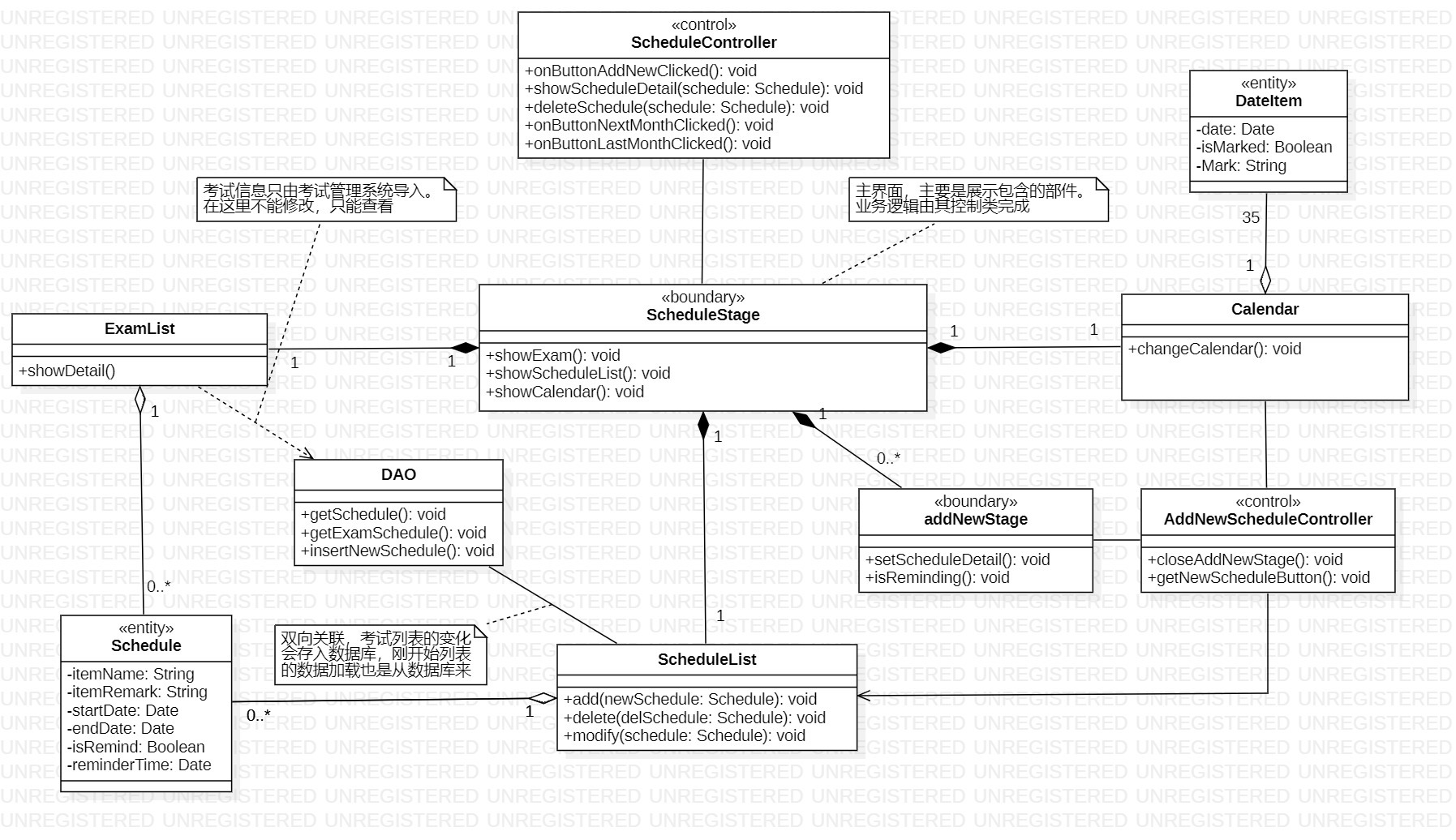

考試串列，日程串列和日歷都屬于主界面的部件，最后得到類圖如下

代碼實作

用starUML的正向工程工具根據上面畫好的類圖匯出所有的代碼，然后用 sceneBuilder 開始頁面布局，

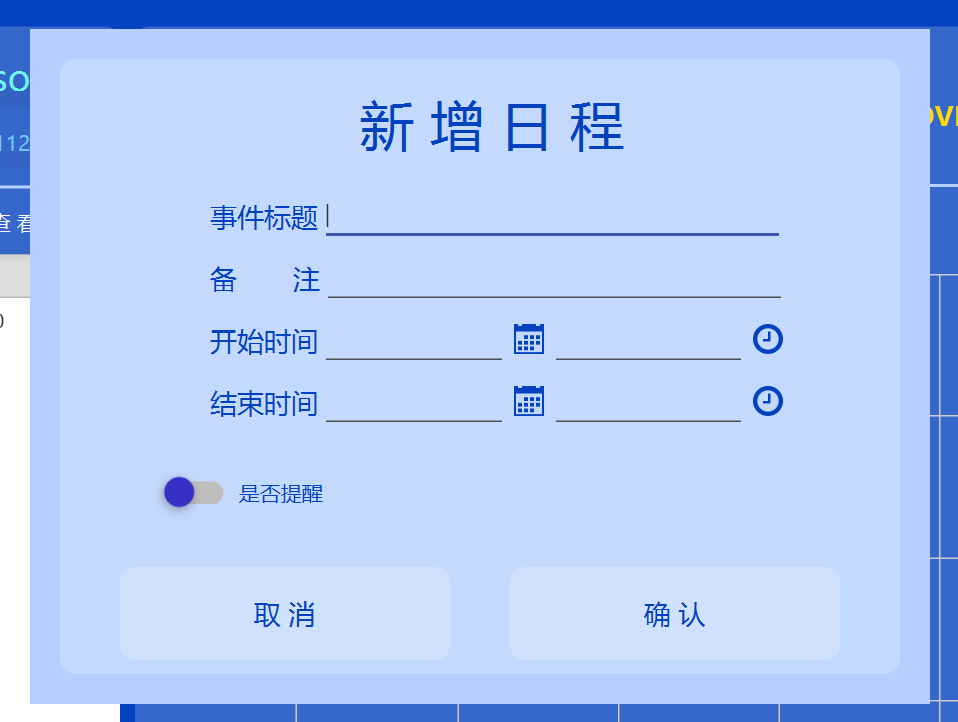

主界面我直接用的做平時成績管理系統的界面稍加改動，已經有基本布局和css渲染，添加新日程界面根據用例描述，就是有對日程基本資訊的編輯，然后確認取消按鍵，

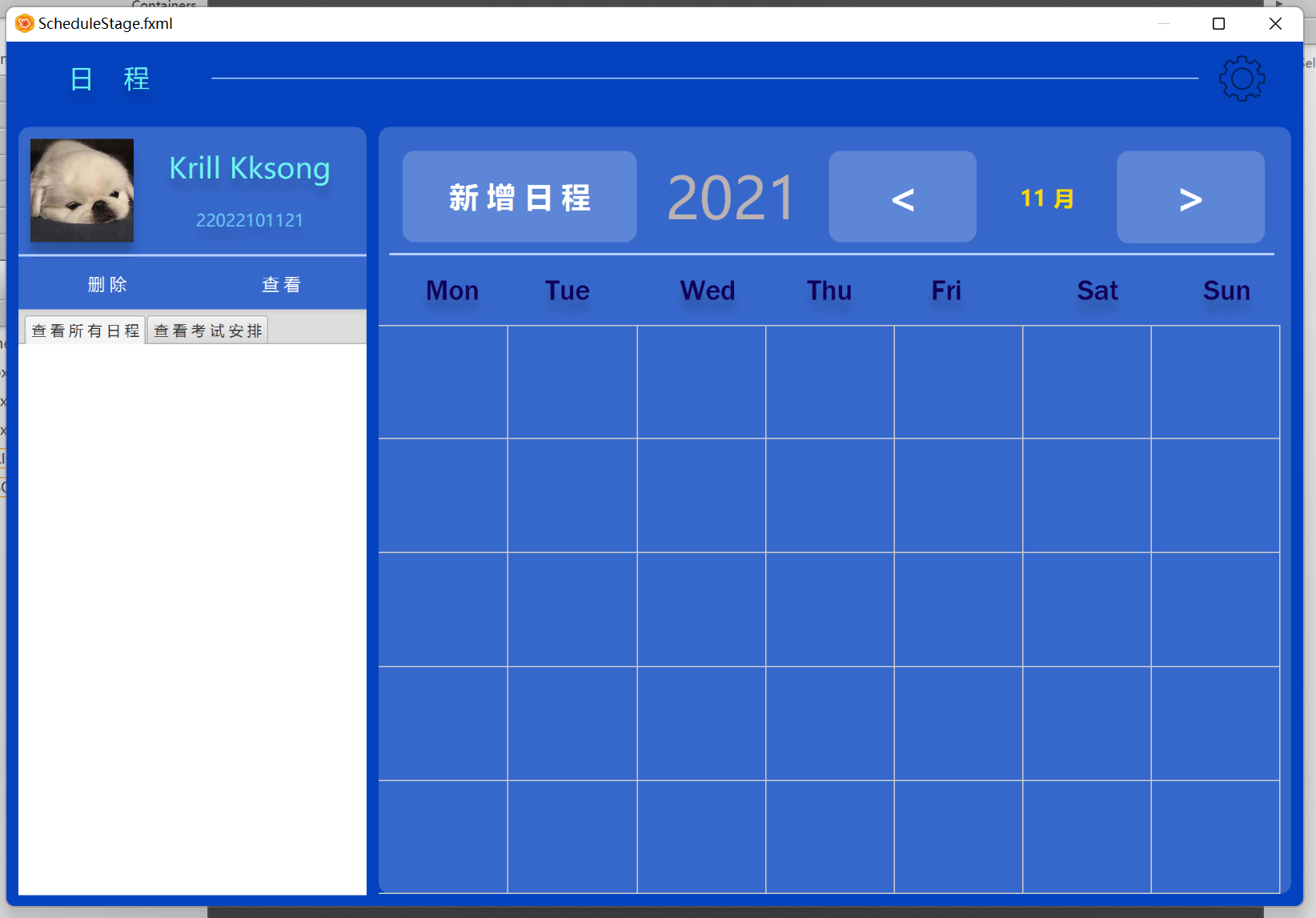

下面是靜態初始界面，還沒有實作任何功能只是個UI，

撰寫界面類，主界面繼承 Application 類，添加日程是由主界面按鈕觸發彈出的，暫時不寫，

public class ScheduleStage extends Application {
    public static void main(String[] args) {
        launch(args);
    }
    @Override
    public void start(Stage stage) throws Exception {
        Parent root = FXMLLoader.load(getClass().getResource("resource/ScheduleStage.fxml"));
        stage.setTitle("Student Schedule");
        stage.setScene(new Scene(root, 1080, 720));
        stage.setResizable(false);
        stage.centerOnScreen();
        stage.show();
    }
}

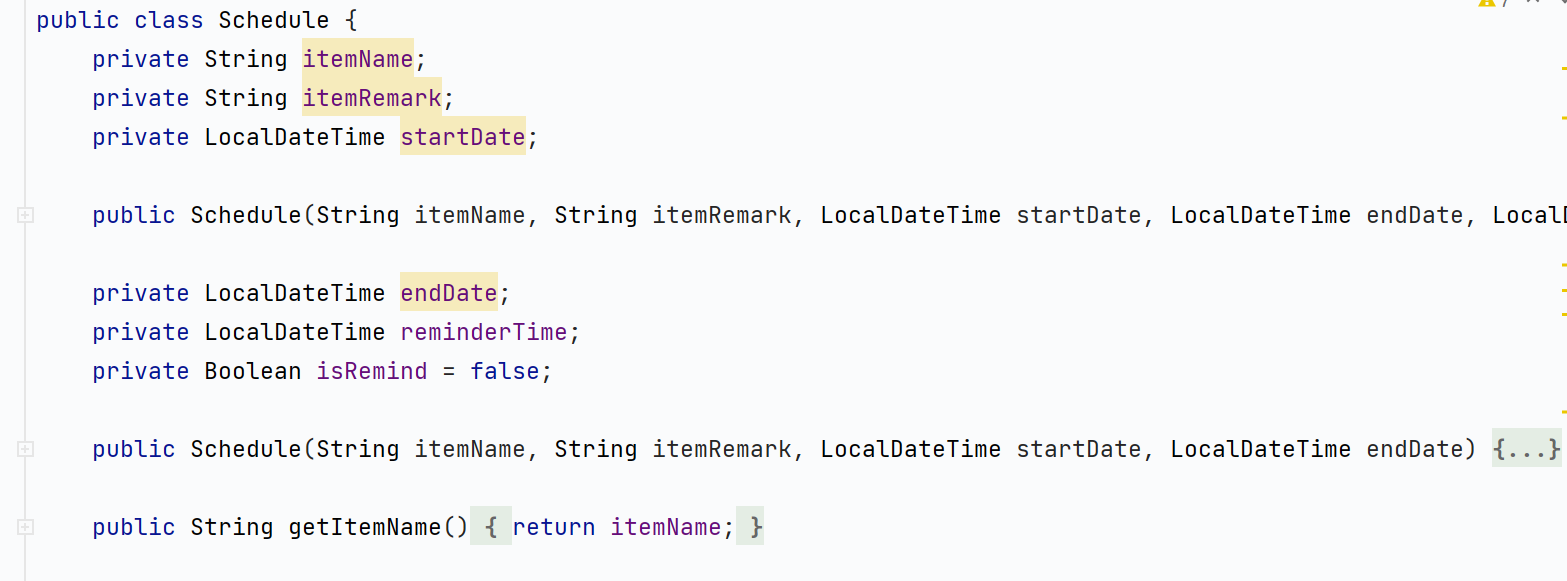

開始撰寫代碼，正向工程匯入后已經有了屬性，物體類只需要撰寫setter和getter方法以及構造器

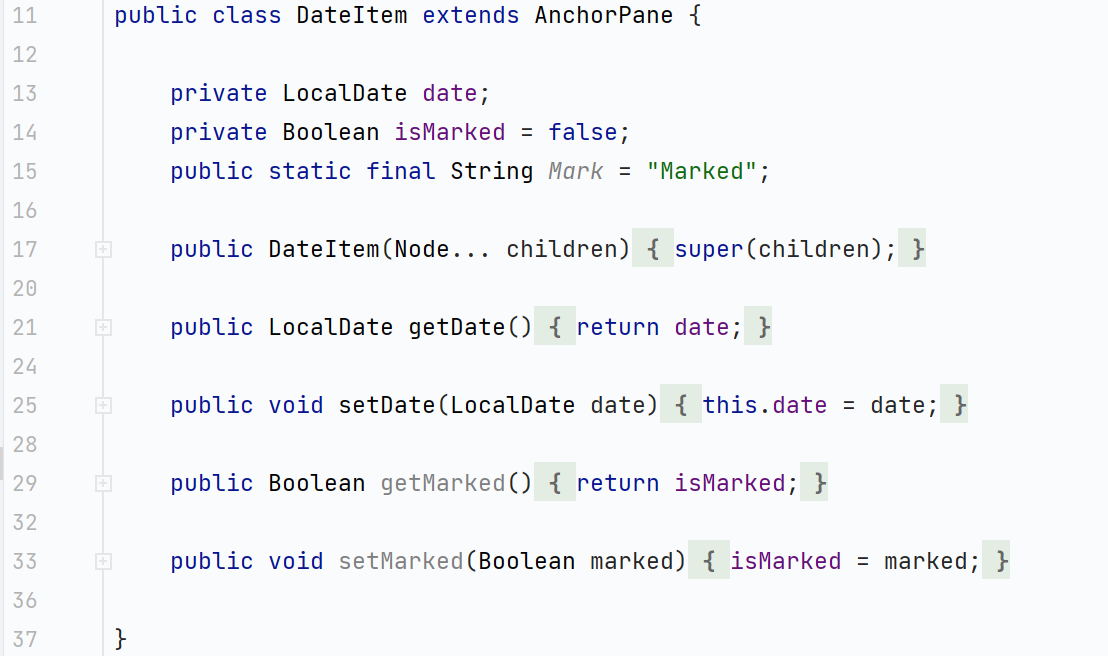

日歷是用GirdPane寫的，每一個日期格都繼承AnchorPane，便于在內部進行布局

兩個 List 部件類

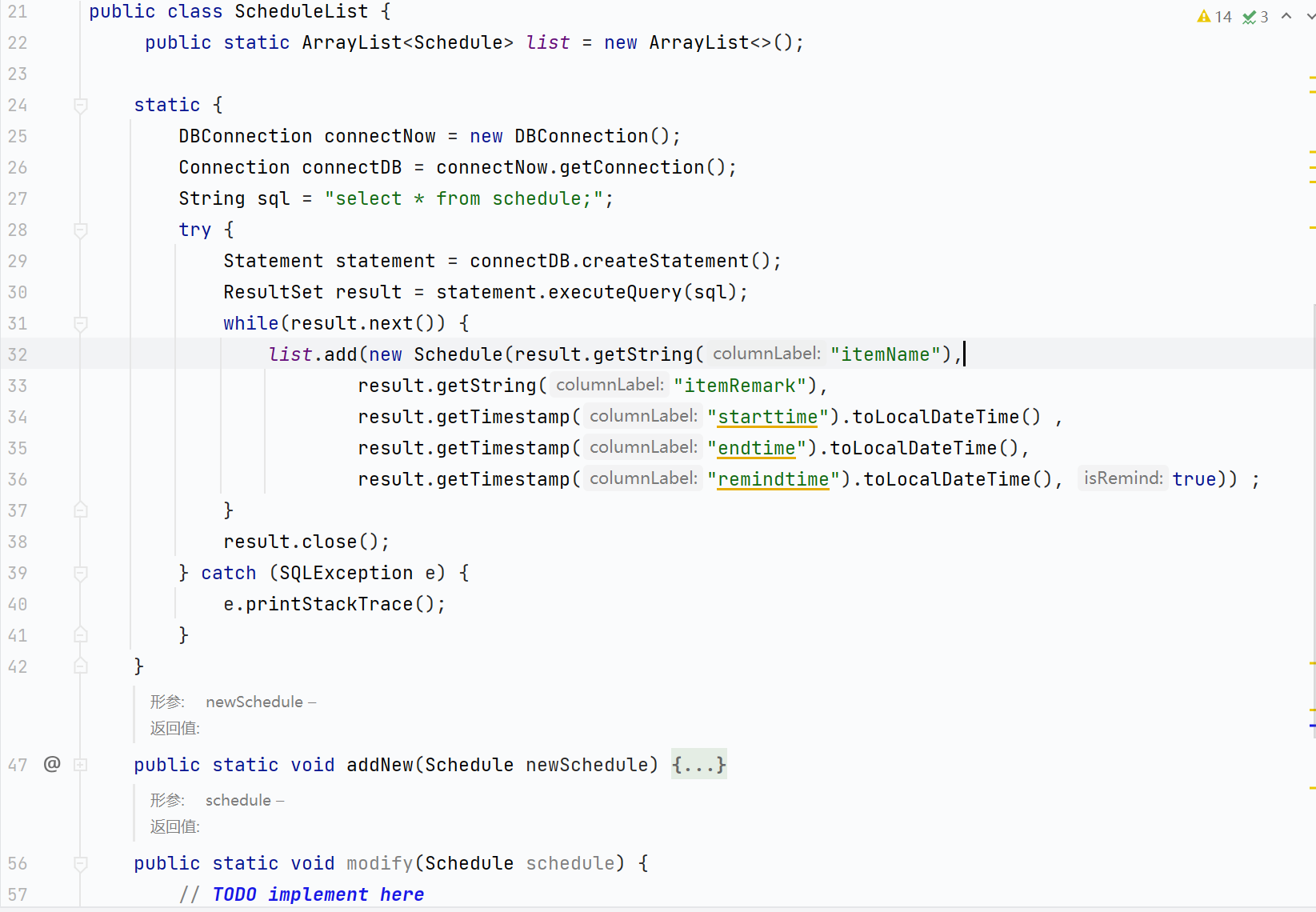

ScheduleList 有 Schedule 的聚合，初始化我們從資料庫匯入資料（因為用到資料庫的地方較少，就不分離出來的（絕不是懶:/，洗掉和修改的方法這里暫時不寫，
ExamList 直接從資料庫初始化資料之后不再會變化，所以它包含的應該是 final static 的 Schedule 陣列，與上面類似就已經完成了，

日歷類 Calendar 和兩個控制元件按鈕的行為

日歷類其中涉及細節較多，這里把它當作已經封裝好的日歷控制元件FXCalendar，根據類圖，我們要完成的時在按上月和下月的按鈕時，日歷要做出變化，
兩個按鈕觸發的行為實作代碼

    @FXML
    void onButtonLastMonthClicked(ActionEvent event){
        LocalDateTime now = LocalDateTime.of(Integer.parseInt(labelYear.getText()), Month.valueOf(labelMonth.getText()), 1, 0, 0, 0);
        now = now.minusMonths(1);
        labelYear.setText(String.valueOf(now.getYear()));
        labelMonth.setText(String.valueOf(now.getMonth()));
        changeCalendar(now.getYear(), String.valueOf(labelMonth.getText()));
    }

    @FXML
    void onButtonNextMonthClicked(ActionEvent event){
        LocalDateTime now = LocalDateTime.of(Integer.parseInt(labelYear.getText()), Month.valueOf(labelMonth.getText()), 1, 0, 0, 0);
        now = now.plusMonths(1);
        labelYear.setText(String.valueOf(now.getYear()));
        labelMonth.setText(String.valueOf(now.getMonth()));
        changeCalendar(now.getYear(), String.valueOf(labelMonth.getText()));
    }

可以看到上面呼叫了 changeCalendar() 方法來實作日歷的變化，下面是 changeCalendar() 代碼實作

    private void changeCalendar(int year, String month){
        DateTimeFormatter formatter = new DateTimeFormatterBuilder()
                .parseCaseInsensitive()
                .appendPattern("yyyy MMMM")
                .toFormatter(Locale.ENGLISH);
         populateDate(YearMonth.parse(year + " " + month, formatter));
        selectedMonth = month;
    }

兩個界面的互動和添加日程界面完善

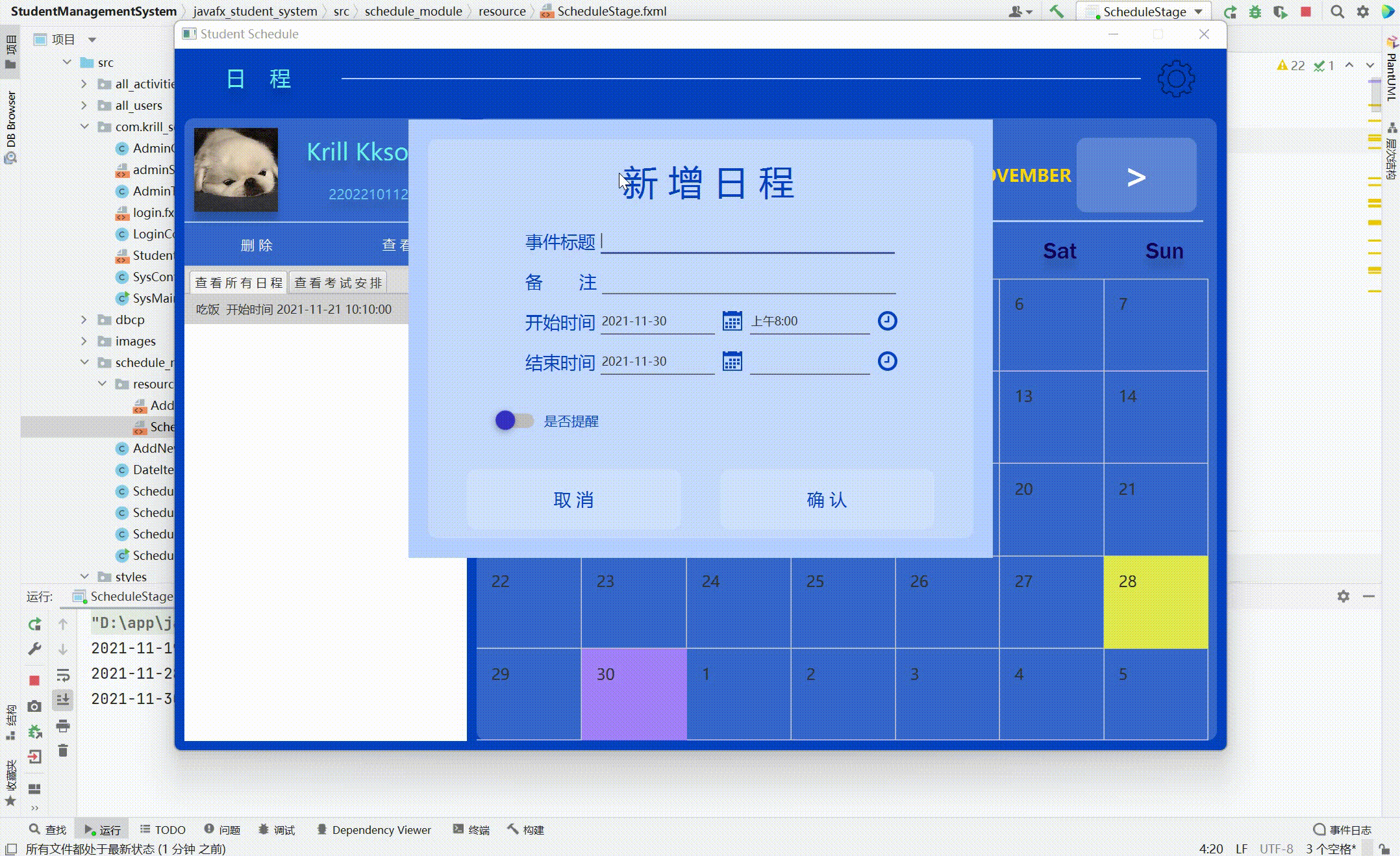

在主界面按下添加日程按鍵是觸發新增日程界面資訊，每次都會產生一個新的界面，一個主界面可以有多個添加日程界面，

   /*
    * 添加新的日程
    * */
    @FXML
    void onButtonAddNewClicked(ActionEvent event) {
        Stage addNewStage = new Stage();
        Parent root = null;
        try {
            root = FXMLLoader.load(getClass().getResource("resource/AddNewSchedule.fxml"));
        } catch (IOException e) {
            e.printStackTrace();
        }
        addNewStage.initStyle(StageStyle.UNDECORATED);
        addNewStage.setTitle("Student");
        addNewStage.setScene(new Scene(root, 600, 450));
        addNewStage.centerOnScreen();
        addNewStage.show();
    }

我們從類圖中得知，主要有填入事件資訊，是否需要提醒，確認添加和取消操作，（這里在撰寫的時候就發現，類圖的不足之處，打開提醒應該是由控制類來完成，
填入事件資訊是在界面中完成的
確認添加事件 getNewScheduleButton()

    /*
    * 將新增的事件放入Schedule
    * */
    @FXML
    void getNewScheduleButton(ActionEvent event) {
        String name = itemName.getText();
        String comment = itemRemark.getText();
        DateTimeFormatter dtf = DateTimeFormatter.ofPattern("yyyy-MM-dd HH:mm");
        String btime = beginDate.getValue()  + " " + beginTime.getValue();
        String etime = endDate.getValue() + " " + endTime.getValue();
        newSchedule = new Schedule(name, comment, LocalDateTime.parse(btime, dtf), LocalDateTime.parse(etime, dtf));
        if(isRemindTogButton.isSelected()) {
            newSchedule.setRemind(true);
            newSchedule.setReminderTime(LocalDateTime.parse(remindDate.getValue() + " " + remindTime.getValue(), dtf));
        }

        addNew(newSchedule);
        closeAddNewStage(event);
    }

確認和取消都會觸發視窗的關閉，而視窗是在主界面控制類生成的，在這里需要獲取當前按鈕所在視窗來關閉

    @FXML
    void closeAddNewStage(ActionEvent event) {
        Stage stage = (Stage) closeButton.getScene().getWindow();
        stage.close();
    }

是否提醒

    /*
    * 是否打開提醒
    * */
    private JFXTimePicker remindTime = new JFXTimePicker();
    private JFXDatePicker remindDate = new JFXDatePicker();
    @FXML
    void isReminding(ActionEvent event) {
        boolean isSelected = isRemindTogButton.isSelected();
        if(isSelected) {
            remindDate.setDefaultColor(Paint.valueOf("#0442bf"));
            remindTime.setDefaultColor(Paint.valueOf("#0442bf"));
            remindDate.setPrefSize(153, 23);
            remindTime.setPrefSize(153, 23);
            remindTime.setTranslateY(15);
            remindDate.setTranslateY(15);
            remindHBox.getChildren().addAll(remindDate, remindTime);
        }
        else {
            remindHBox.getChildren().remove(1, 3);
        }
    }

到這里，添加日程界面和控制類都完成了

最后要做的是洗掉選中日程和查看選中日程deleteSchedule(in schedule:Schedule),showScheduleDetail(schedule:Schedule)

這里有個十分迷惑的小bug，雖然處理了，但還是不知道為什么，希望有大佬解惑
ClickedID是在監聽日程串列中被滑鼠選中的事件編號，

    /*
     * 洗掉選中日程
     * */
    @FXML
    void deleteButtonOnAction(ActionEvent event) {
        System.out.println(clickedId);
        if(clickedId == -1) return;
        observableList.remove(clickedId);
        // 十分神奇的bug!!!在observableList移除最后一個元素后，clickedId自動從0變成-1，故加下面這句
        if(clickedId == -1) clickedId++;
        System.out.println(clickedId);
        delete(clickedId);
    }

查看選中日程時，生成對話框來提示選中日程的所有細節，

/*
     * 顯示選擇日程細節
     * */
    @FXML
    void showDetailButtonOnAction(ActionEvent event) {
        if(clickedId == -1) return;
        Schedule schedule = list.get(clickedId);
        JFXAlert alert = new JFXAlert(showDetailButton.getScene().getWindow());
        alert.initModality(Modality.APPLICATION_MODAL);
        alert.setOverlayClose(false);
        JFXDialogLayout layout = new JFXDialogLayout();
        Label label = new Label(schedule.getItemName());
        label.setFont(new Font("Cambria", 32));
        layout.setHeading(label);
        Label newContent = new Label("備注: " + schedule.getItemRemark()
                + "\n開始時間: " + schedule.getStartDate()
                + "\n結束時間: " + schedule.getEndDate()
                + "\n提醒時間: " + schedule.getReminderTime());
        newContent.setFont(new Font("Cambria", 16));
        layout.setBody(newContent);
        JFXButton closeButton = new JFXButton("確 認");
        closeButton.setPrefSize(150,55);
        closeButton.setFont(new Font("Cambria", 16));
        closeButton.getStyleClass().add("dialog-accept");
        closeButton.setOnAction(e -> alert.hideWithAnimation());
        layout.setActions(closeButton);
        alert.setContent(layout);
        alert.show();
    }

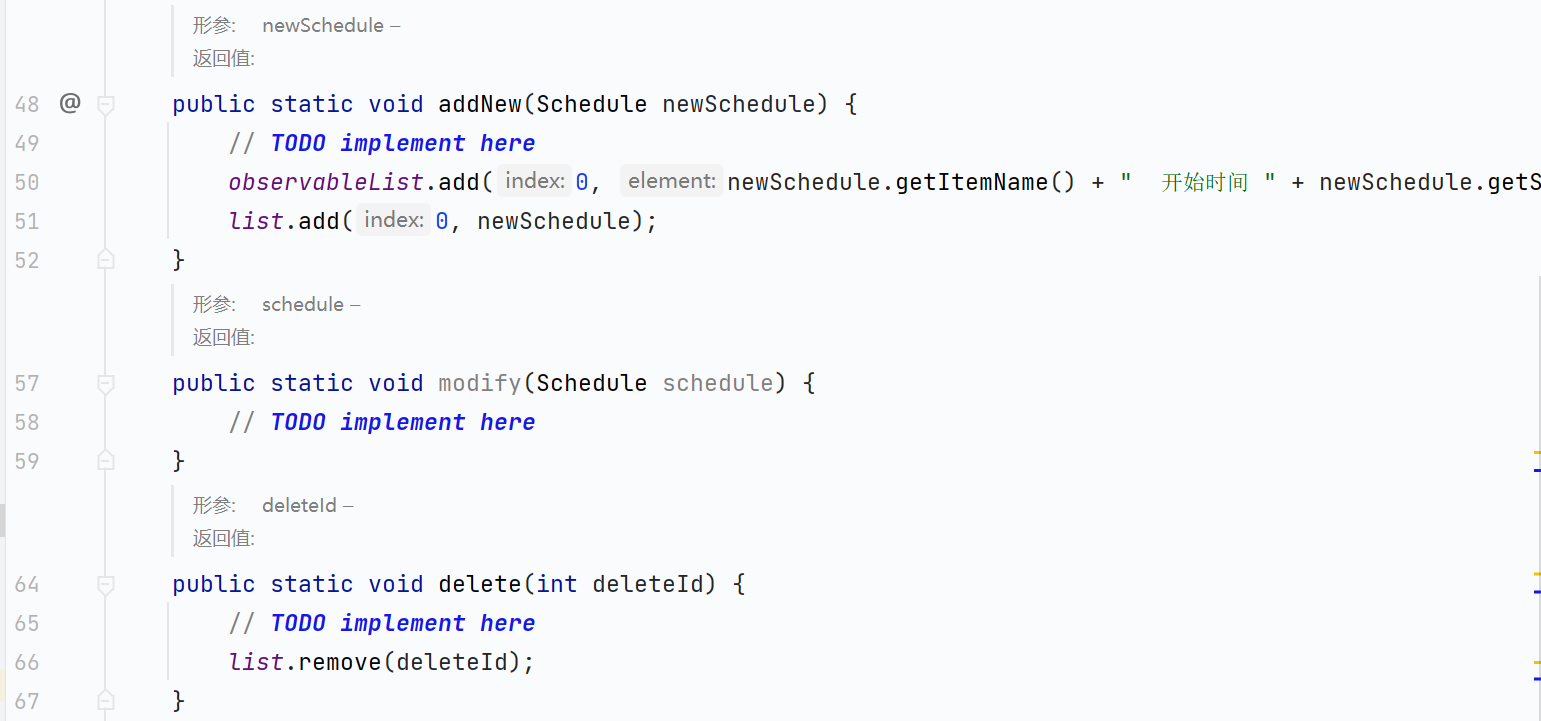

list 做出的相應操作

總結心得

從類圖到代碼仍舊花了不少時間在不斷思考如何組織和實作，一度想不管結構全部累在一起，這里類圖起了一個很大的規范作用，它在設計階段，規范好整個框架，讓我先對業務流程有了大致的輪廓，如果感覺有錯誤，可以在類圖階段就修改，而不是等到實作時修改代碼，減小犯錯成本，

其實代碼實作后，我還回傳去修改了類圖

一個是命名規范，當時設計類圖命名比較草率，導致在代碼累積下來后不能見名知意，所以重構了代碼并且修改類圖中類和方法的命名；
第二個是方法的引數和回傳值，類圖設計時我對每個方法都寫了形參和回傳值，但具體實作時大概率會發生變化，比如洗掉日程那只需要傳遞日程ID，而不是把Schedule傳過去；

類圖上的時間安排

其出現兩個問題，其一是在根據類圖實作代碼時發現有些細節沒有考慮到，需要在實作時再花時間來設計，其二是根據類圖的設計無從下手，有我Java功底尚淺的原因，但也可能是因為設計的不合理，
類圖設計的快，可能會有細節被忽略；類圖設計的慢，不斷打磨精細，如果后續要修改，可能因為投入了較多的時間成本不想修改，
這次從建模到實作，識訓很大，真的感受到一個好的建模可以讓整個功能實作更加高效，我的建模可能還很不規范，之后還是多實踐和總結！
