為 Rainbond Ingress Controller 設定負載均衡

Rainbond 作為一款云原生應用管理平臺，天生帶有引導南北向網路流量的分布式網關 rbd-gateway，rbd-gateway 組件，實際上是好雨科技團隊開發的一種 Ingress Controller 實作，那么作為集群中部署的服務的網路流量出入口，如何為它設定反向代理呢？這篇文章會做出詳細的解讀，

實際場景

Rainbond 在企業內部一般會扮演云原生應用管理平臺的角色，通過一站式開箱即用的使用體驗，可以大幅度降低企業運維人員的管理成本，在網關策略方面，免去了運維人員配置相對復雜的 Service 、Ingress 資源組態檔的麻煩，在圖形化界面下， 即可實作 L4 或 L7 的網關策略配置，

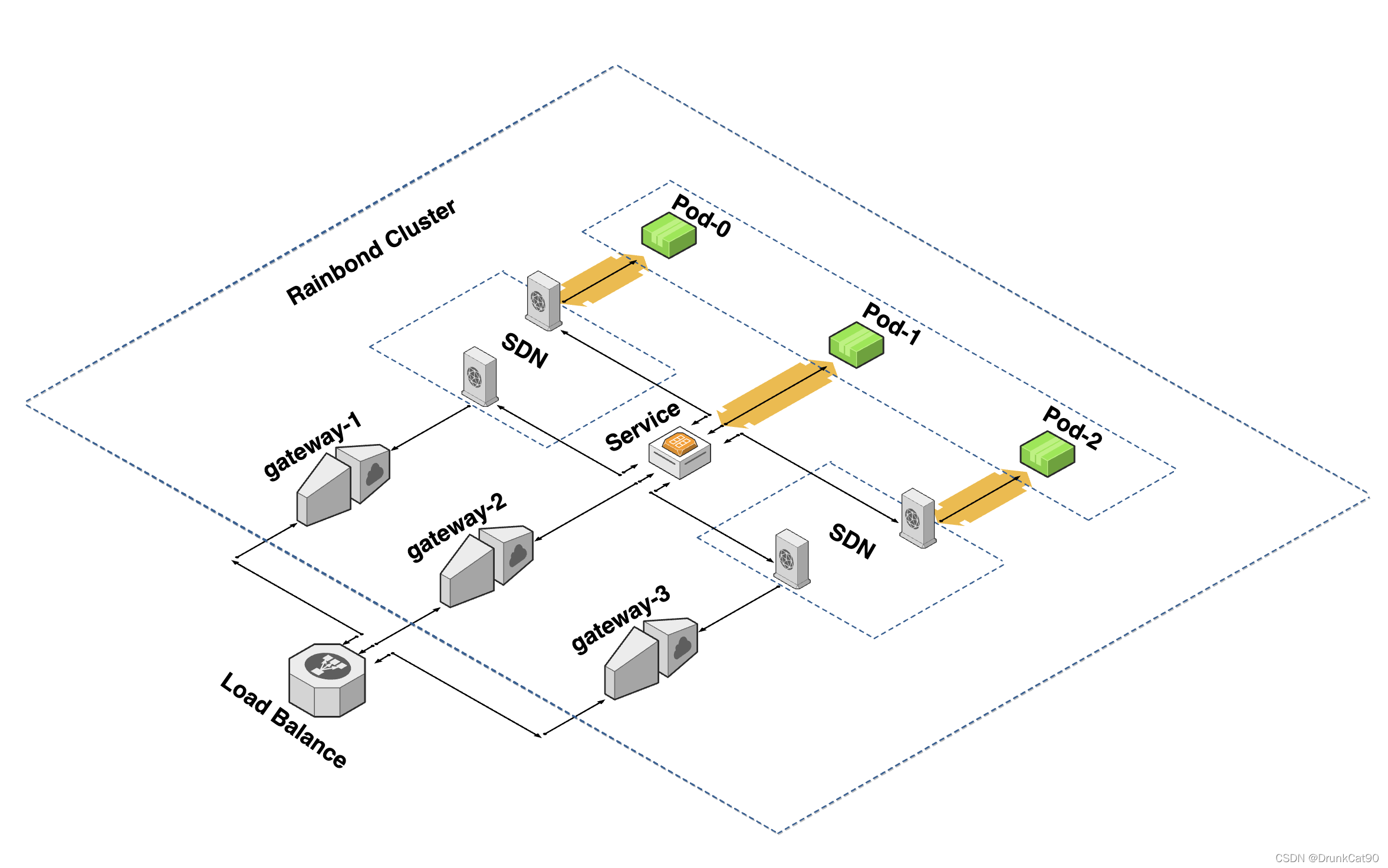

Rainbond 的網關組件 rbd-gateway 天生支持分布式部署，這就意味著，我們可以在外部流量和 Rainbond 網關集群之間設立負載均衡，來進行流量的分發，使網關具備容錯能力的同時，成倍提升其抗并發的能力，

這種負載均衡可以是物理的，也可以是軟體定義的，當然也可以是云服務商提供的，今天重點探討如何使用 Nginx 實作的全域負載均衡器實作對網關的負載，

負載均衡與VIP的對比

當企業沒有負載均衡時，也可以直接將 Rainbond 的網關直接暴露給外部訪問流量，在這種情況下，我們一般會為集群部署 VIP 虛擬IP，這個 IP 地址可以在多個網關節點之間漂移，當網關節點發生故障時提供高可用特性，通過將域名決議指向 VIP，網關節點集群擁有了一個統一的訪問入口，但是相對于負載均衡而言，VIP 方案還是有些劣勢的，

• VIP 方案不提供高并發：由于VIP同時只會系結在一個網關節點上，所以同一時刻，只會有一個網關節點接受流量，負載均衡方案可以將流量分發到每一個網關節點，故而提供了高并發能力，
• VIP 方案相當于將網關直接暴露向公網，這在安全方面有一定的隱患，負載均衡同時也是一種反向代理，可以將網關節點保護在其身后，

我們可以得出結論：當企業內部存在負載均衡設施的時候，就不再需要為網關節點集群設定 VIP ，

Nginx 負載均衡特性

Nginx 提供了強大的流量轉發能力，作為負載均衡時，Nginx 提供的穩定性和性能表現都堪稱驚艷，甚至不遜色硬體負載均衡，這些特性，使它成為了大部分企業在軟體定義負載均衡領域的第一選擇，它可以同時提供 L4 、L7 層負載均衡能力，支持 SSL 證書、多種負載均衡演算法等高級特性，

L4負載均衡

L4 負載均衡策略，其目的是在 Nginx 負載均衡的配置中，實作負載均衡的埠，到后端所有網關節點的指定埠的流量轉發，一般用于最終業務并非使用 Http 協議作業的場景，比如 Mysql 業務對外暴露 3306 埠的場景，

Rainbond網關配置

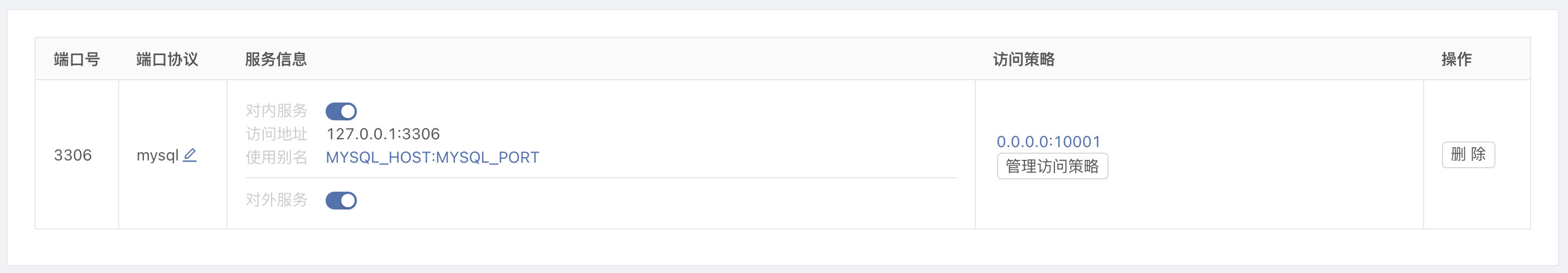

在 Rainbond 一側，需要在網關策略中，為 Mysql 一鍵開啟如下的設定：

對上述配置作出如下解釋：

- 埠號: 3306                # Mysql 業務監聽的埠
- 埠協議: mysql             # 業務埠協議，可選值包括 TCP、UDP、HTTP、MYSQL、Grpc，此處 MYSQL 可以理解為 TCP中的一種
- 對外服務: 開啟               # 用戶通過開啟此開關來將 Mysql 的 3306 埠對外暴露服務
- 訪問策略: 0.0.0.0:10001     # 網關的代理策略，這里意味著將 Mysql 的 3306 埠，通過所有網關節點的 10001 埠對外代理

負載均衡配置

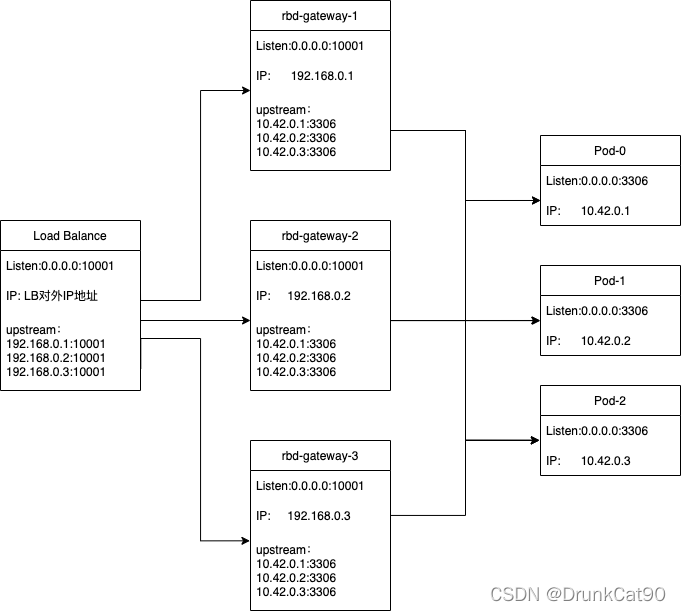

在負載均衡一側，則需要添加一段 Nginx 配置，將所有網關的 10001 埠，通過四層代理，對外暴露，

Nginx 的組態檔，需要在最頂層創建一個 stream{} 塊，這一句翻譯自 Nginx 官方檔案，實際操作時，其意義是不要將 stream 放入到 http 塊中去，

繼續在 stream{}塊中分別創建 upstream{} 和 server{} 塊，

stream {
    upstream lbserver {
        server 192.168.0.1:10001;
        server 192.168.0.2:10001;
        server 192.168.0.3:10001;
    }

    server {
        listen 10001;
        proxy_pass lbserver;
        proxy_connect_timeout 1s;
        proxy_timeout 3s;
    }
}

重新加載組態檔之后，就可以通過 Nginx 對外IP地址的 10001 埠，訪問到 Mysql 業務的 3306 埠了，

L7負載均衡

L7負載均衡，一般用于 Http 業務的處理，當我們希望通過一個域名，可以訪問到部署在 Rainbond 上的 Http 業務時，這種用法就會派上用場，接下來聊一聊如何在負載均衡上，處理 Http 請求，

實際上，Rainbond 的網關節點也是一種負載均衡，網關節點負載均衡是為了將流量分發到運行于 Rainbond 集群中的業務實體上去，根據網關所使用的負載均衡策略，我們可以在使用 L7負載均衡的情況下，繼續細分兩種場景：

• 網關使用 L4 負載均衡
• 網關使用 L7 負載均衡

而這兩種場景下，我們都希望通過一個決議到 Nginx 負載均衡對外 IP 地址的域名，訪問到部署于 Rainbond 集群中的 web 服務，假定這個域名是 index.guox.grapps.cn .

網關使用 L4 負載均衡

網關使用 L4 負載均衡時，Rainbond 一側的配置是不需要進行調整的，接下來的用例，我使用一個作業于 80 埠的 web 服務作為示例，依然在 tcp 協議下，開啟訪問策略，

此時，web 服務的 80 埠會通過網關的 10002 埠暴露出來，

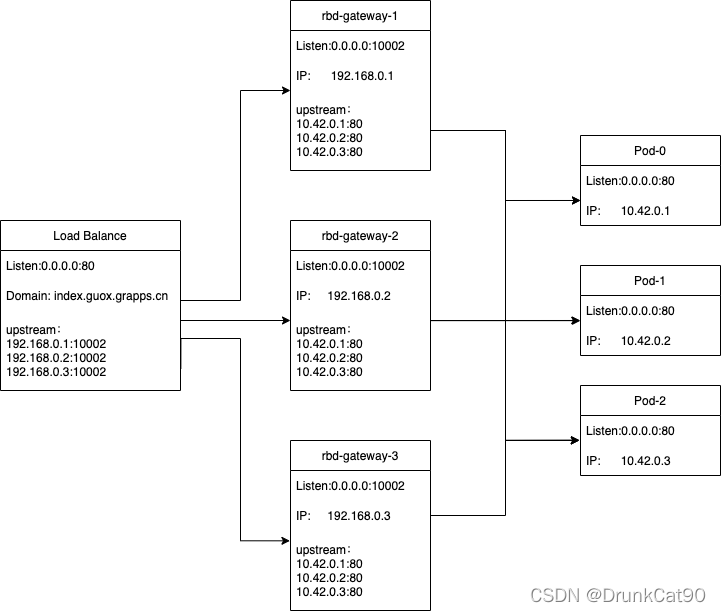

而在 Nginx 負載均衡一側，則需要基于域名配置一個虛擬服務器（Virtual Servers），并將所有的網關節點的 10002 埠作為這一虛擬服務器的上游，

Nginx 的組態檔，在 http{} 塊中進行配置，分別創建 server{} 和 upstream{}，

upstream lbserver {
        server 192.168.0.1:10002;
        server 192.168.0.2:10002;
        server 192.168.0.3:10002;
}

server {
        listen 80;
        server_name index.guox.grapps.cn;

        location / {
        proxy_pass http://lbserver;
    }
}

重新加載組態檔后，訪問 http://index.guox.grapps.cn/ 就可以訪問到 web 服務的主頁，

網關使用 L7 負載均衡

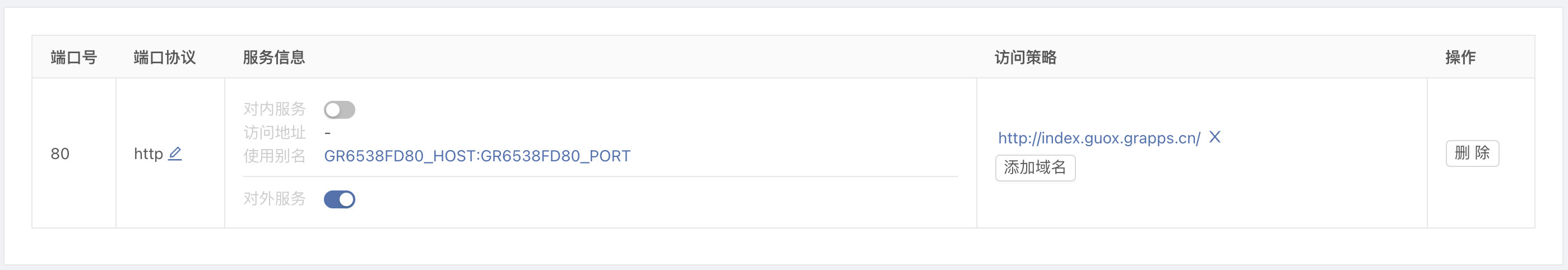

網關使用 L7 負載均衡時，我們需要為 web 服務的 80 埠系結目標域名，在埠協議為 http 時，點擊添加域名即可添加目標域名，

即使這個域名并沒有直接決議到 Rainbond 的網關上，我們依然需要系結這個域名，因為 Rainbond 網關在 7 層作業時，需要通過域名來決定將流量轉發到哪個服務實體上去，

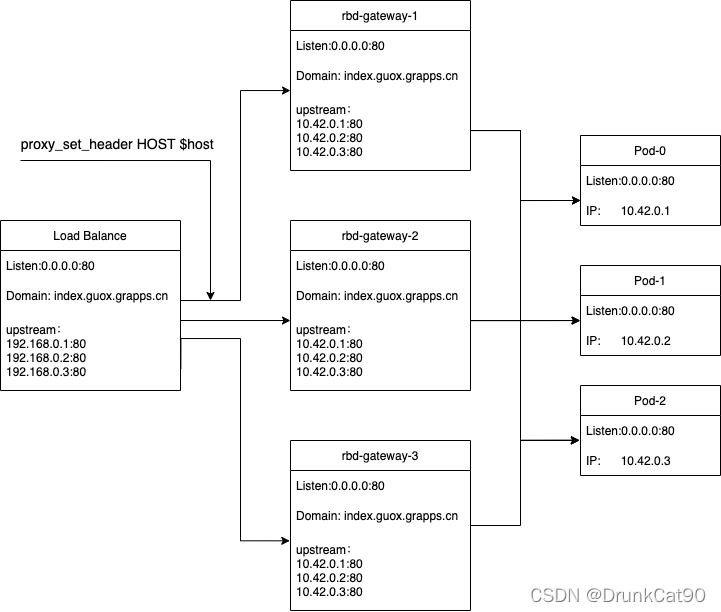

那么如何將這個域名資訊傳遞到 Rainbond 網關上去呢？答案是 proxy_set_header HOST $host， Nginx 負載均衡在接受到帶有指定域名的請求時，可以將域名資訊編輯到 header 資訊中向后方的 Rainbond 網關傳遞，

Nginx 的組態檔需要添加這一配置，

upstream lbserver {
        server 192.168.0.1:80;
        server 192.168.0.2:80;
        server 192.168.0.3:80;
}

server {
        listen 80;
        server_name index.guox.grapps.cn;

        location / {
        proxy_pass http://lbserver;
        proxy_set_header HOST $host       # 將域名資訊保存在 HOST 傳遞給下一層代理
    }
}

優劣對比

L7 作為更高級的協議，提供了埠復用、TLS加密以及基于HTTP協議實作的各種高級功能，L4 是更通用的協議，所有基于 TCP/IP 協議堆疊實作的業務都可以使用，對于最外層的 Nginx 負載均衡而言，無論是 L4 還是 L7 都有各自合適的使用場景，所以并沒有優劣之分，用戶根據自己的需要被訪問的業務型別判斷：Http 業務使用 L7，其余情況使用 L4 ，

但是，在最外層的 Nginx 使用 L7 負載均衡時，對于 Rainbond 網關使用哪一層的負載均衡策略是有區別的，在這里我推薦網關使用 L4 負載均衡，因為在實作同樣效果的前提下，L4 比 L7 的開銷更小，

一點擴展

當為一個基于 http 協議作業的埠開啟對外服務的時候，Rainbond 會默認生成一個可以被直接訪問的域名，比如下圖中的 http://80.gr6538fd.0c9yg42x.695d35.grapps.cn/ ，但是我們今天并沒有探討直接通過網關分配域名的訪問方式，關于這個自動生成域名的實作機制，感興趣的同學請關注 詳解 Rainbond Ingress 泛決議域名機制 ，

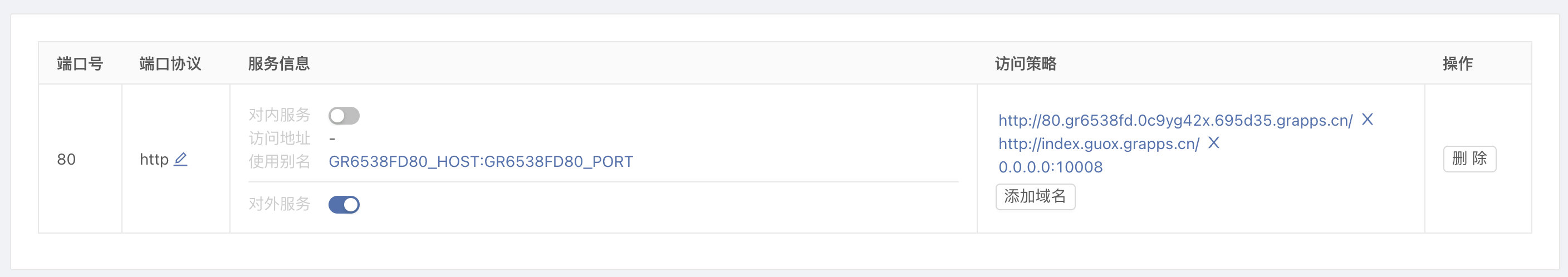

在 Rainbond 網關策略管理中，對同一個埠，是可以同時系結多個訪問策略的，下圖中既有基于域名的 L7 訪問策略，也有基于 IP 埠轉發的 L4 訪問策略，

Rainbond是一個開源的云原生應用管理平臺，使用簡單，不需要懂容器和Kubernetes，支持管理多個Kubernetes集群，提供企業級應用的全生命周期管理，功能包括應用開發環境、應用市場、微服務架構、應用持續交付、應用運維、應用級多云管理等，
