1

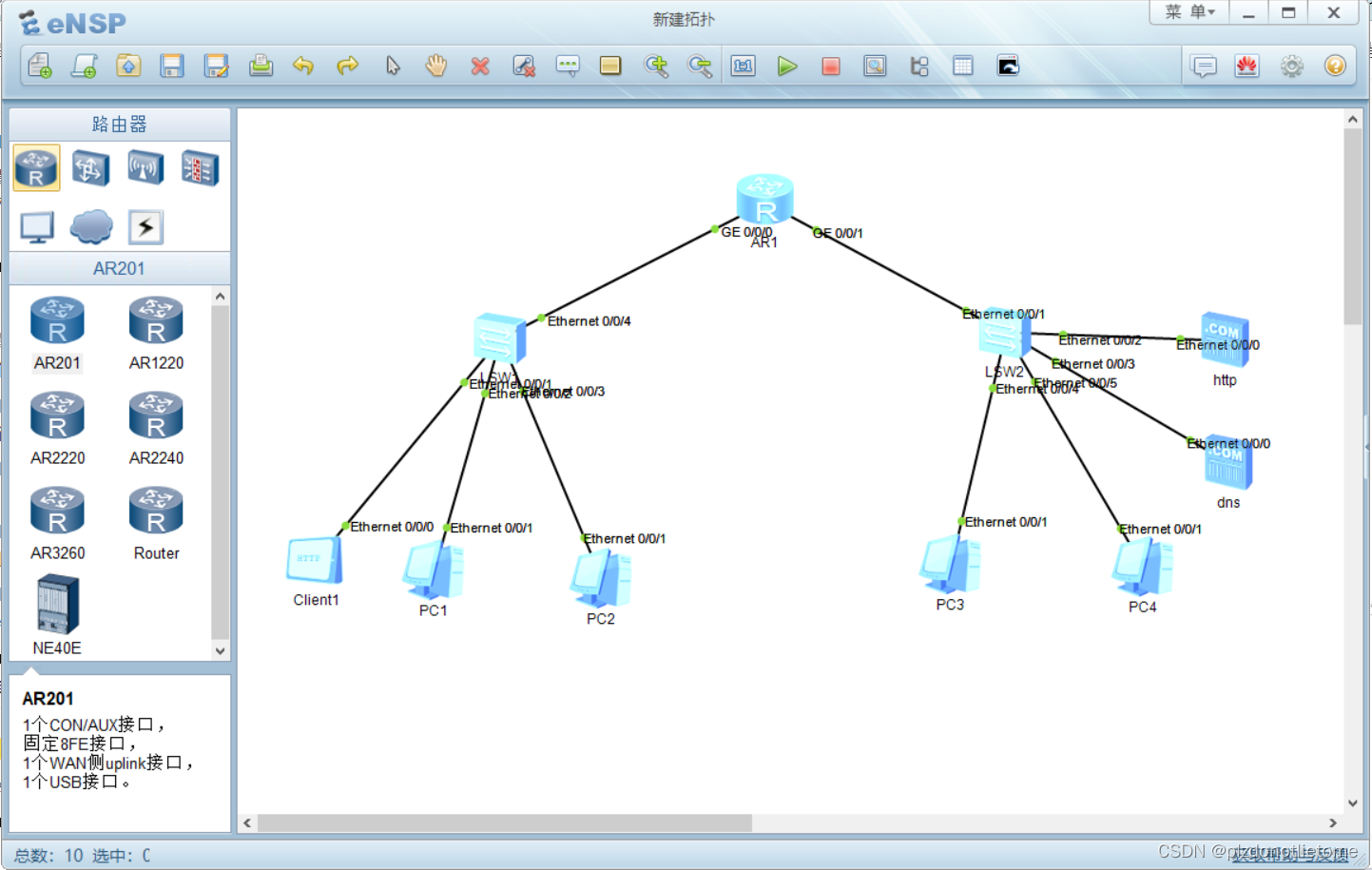

先構建好模型，其中包括兩個廣播域，四臺電腦，一臺client（根據域名或ip查詢網址），兩臺服務器，兩臺交換機
（1）選擇合適的機器，交換機（s3700），路由器（ar2240）
（2）選擇銅線（copper）并選擇合適的介面插入使整個系統互通
（3）啟動所有設備使系統開始運行
2
（1）路由器和服務器ip需固定，所以手動配，而client無法選擇DHCP，所以也得手動配ip
（2）先對路由器兩個介面配置，所以需要知道一些華為設備的配置命令：
<huawei> 用戶視圖 在該模式下可以對設備進行所有的查看及測驗
<Huawei>system-view 鍵入虛擬系統進入下一級模式
[Huawei] 管理視圖 -- 管理設備
[Huawei--????] 具體的配置模式
Quit 向下退回
幫助系統：
？查看該模式，或該單詞后可以鍵入的指令及注解
Tab建 自動補全單詞

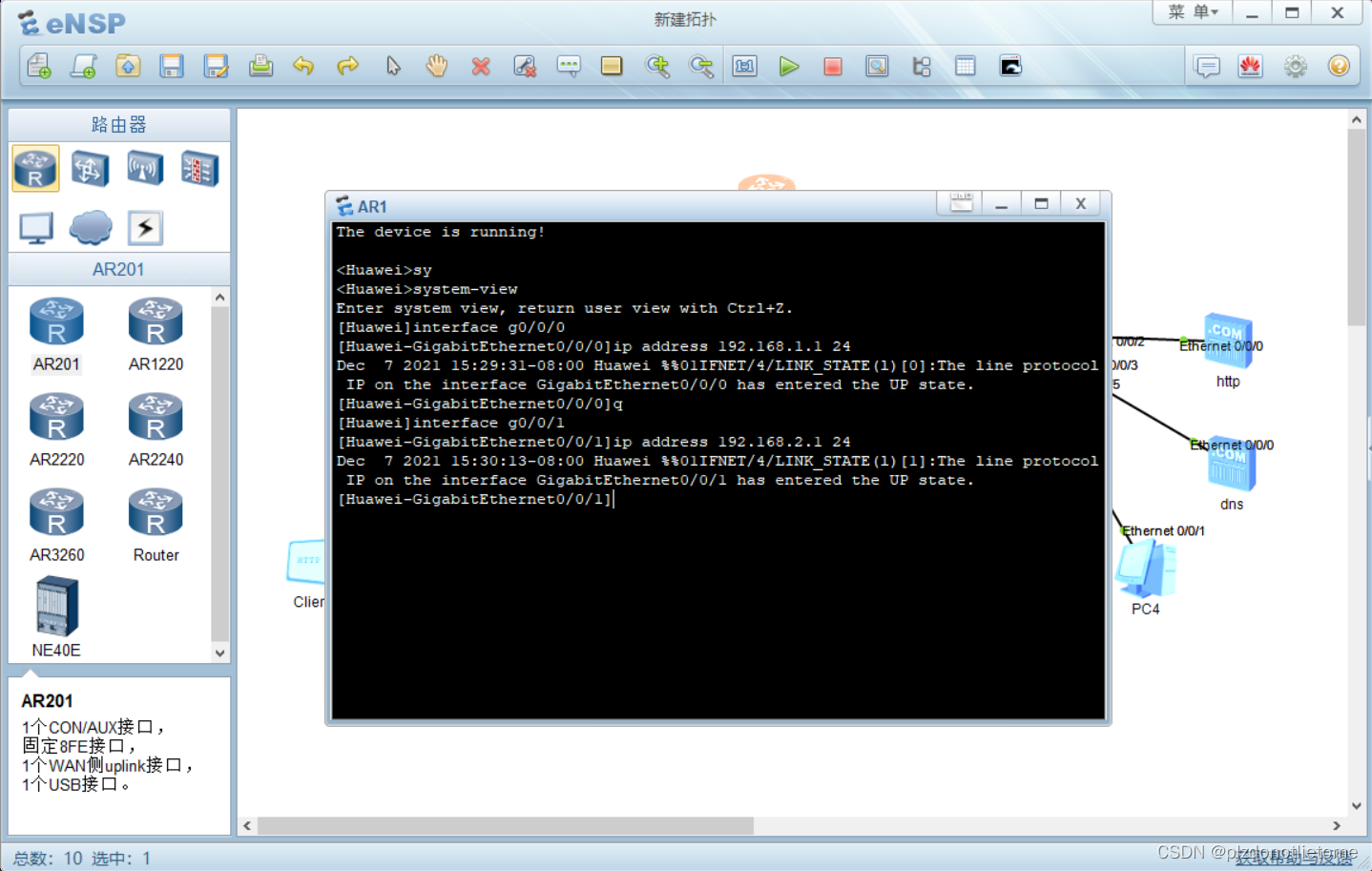

[Huawei]interface g0/0/0 進入某個介面
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.6 255.255.255.0 配置ip地址
[Huawei-GigabitEthernet0/0/0]quit 退出
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.3 24
<Huawei>display current-configuration 查看當下該設備運行的所有指令
[Huawei-GigabitEthernet0/0/0]display this 查看所在位置的配置
[Huawei]display ip interface brief 查看介面的簡要資訊
如圖：

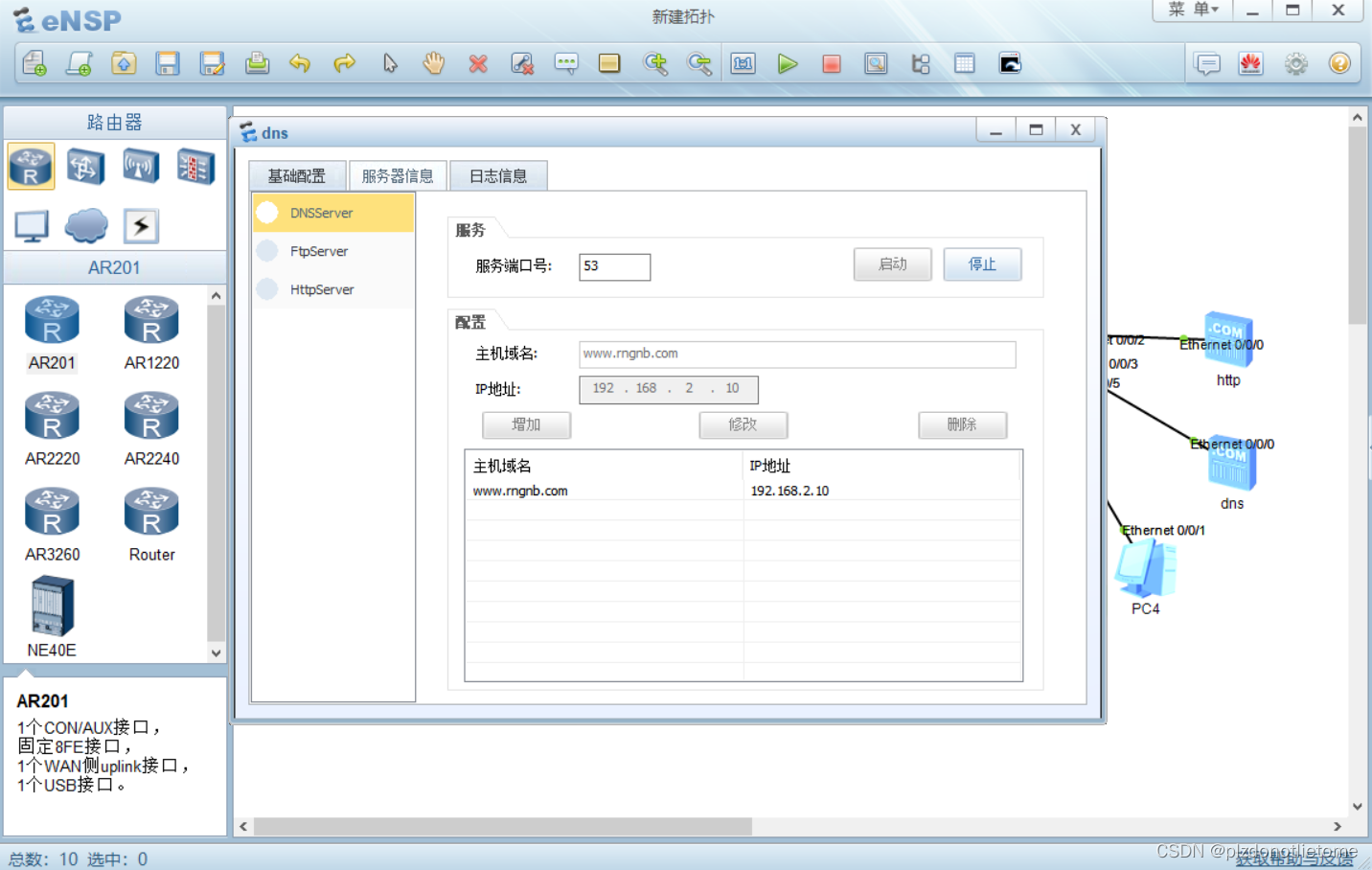

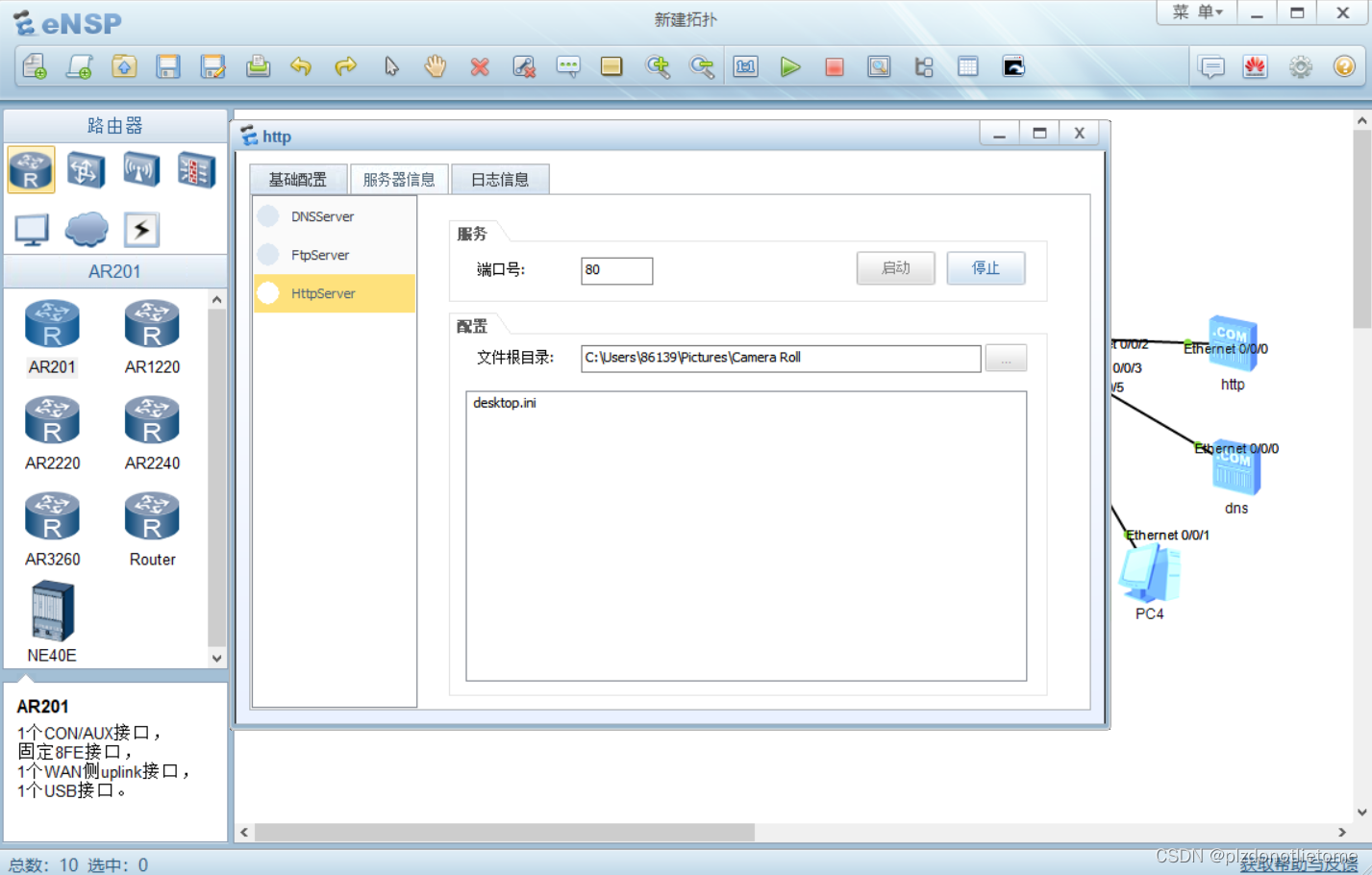

（3）對http與dns進行配置

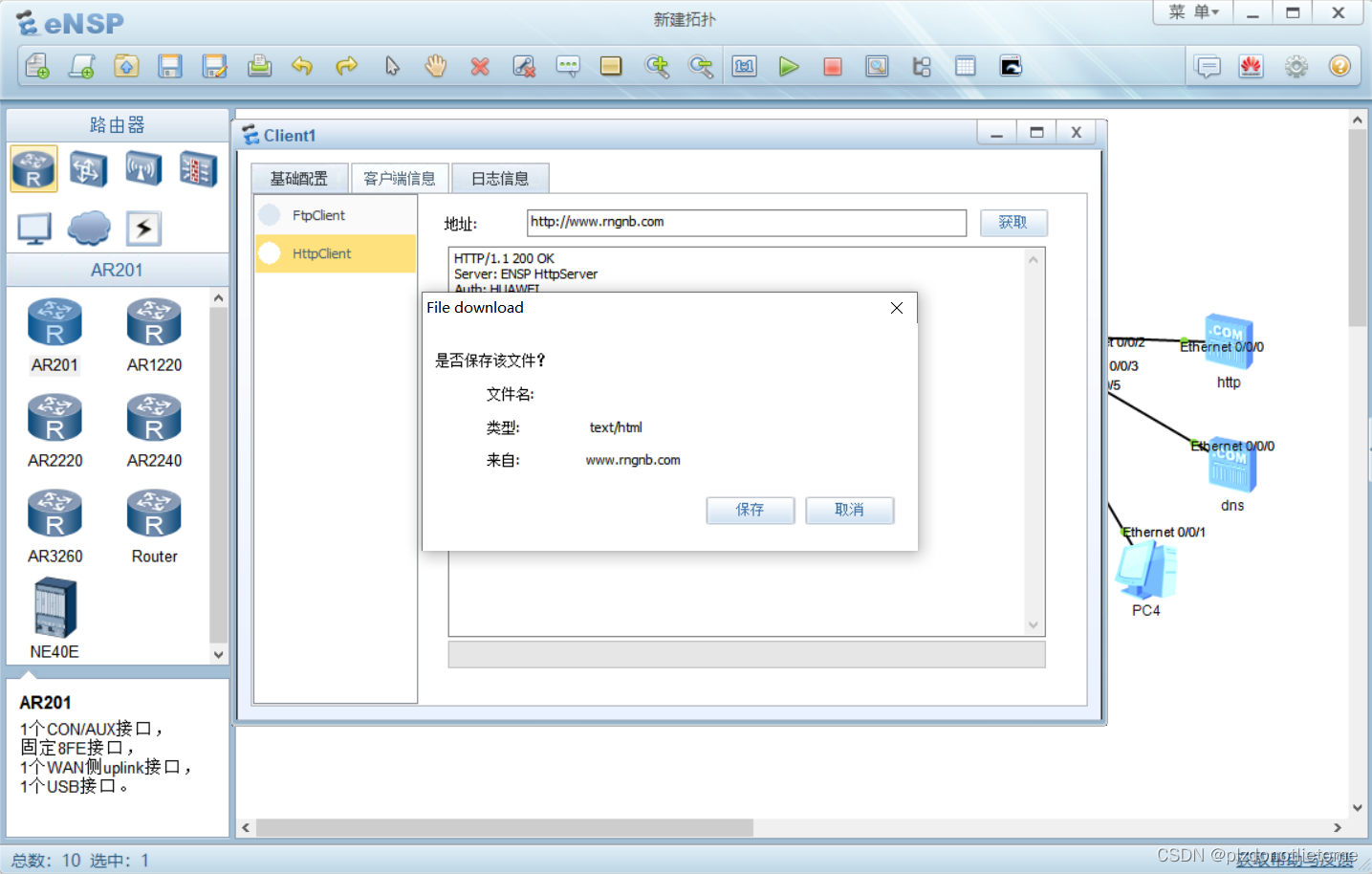

此時便可以使用client根據IP地址或網站進行訪問
第三步
使電腦自動獲取ip（DHCP）
（1）首先需要了解在命令視窗的專業用詞

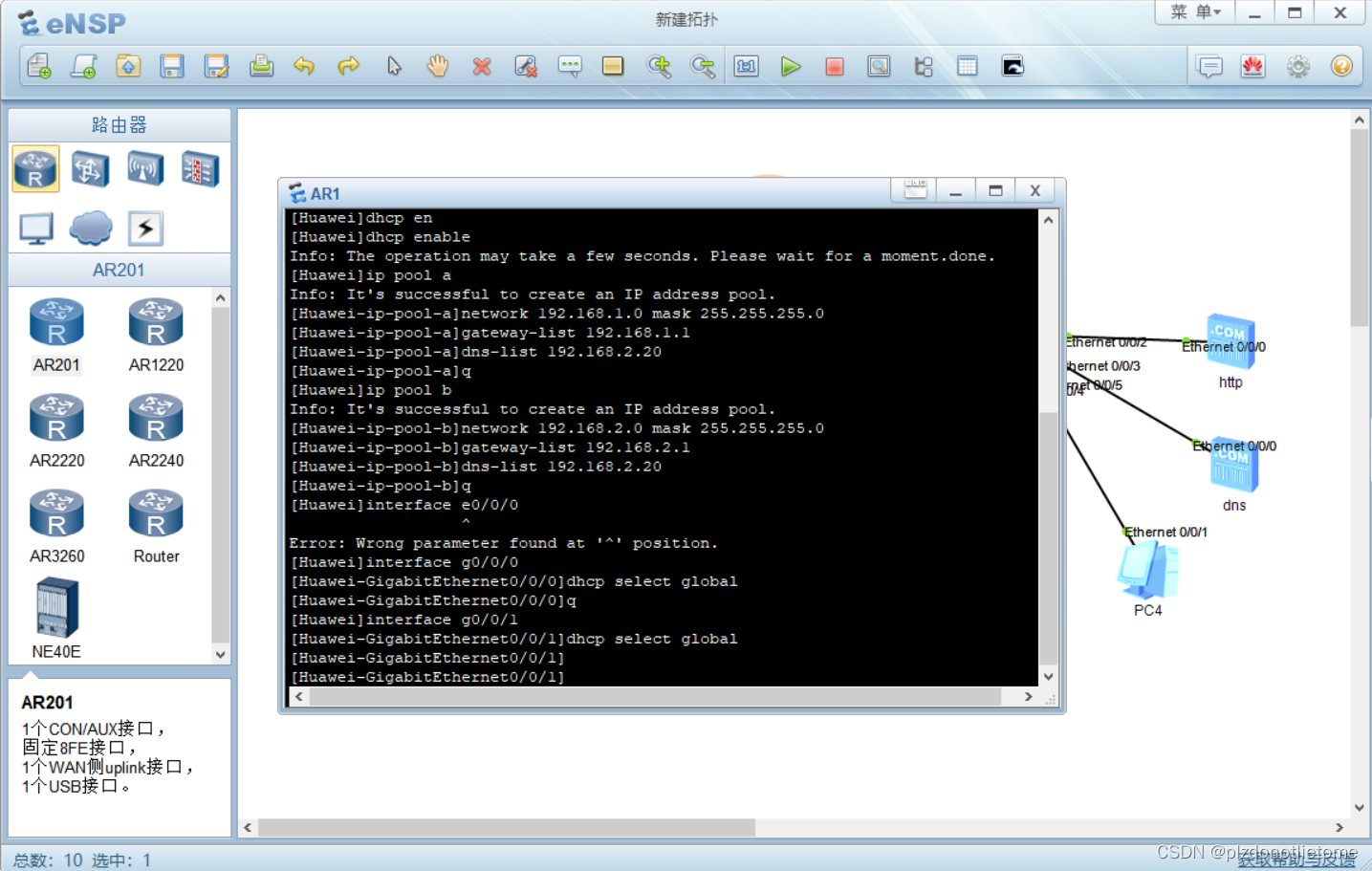

[Huawei]dhcp enable 設備必須先開啟DHCP服務
[Huawei]ip pool a 創建ip池塘，名字自取，一臺設備上可以創建多個池塘，但一個池塘只能服務一個廣播域
[Huawei-ip-pool-a]network 192.168.1.0 mask 255.255.255.0 池塘范圍
[Huawei-ip-pool-a]gateway-list 192.168.1.1 網關ip地址
[Huawei-ip-pool-a]dns-list 192.168.2.20 114.114.114.114 DNS 服務器地址
[Huawei]interface Eth0/0/0 必須到路由器進行ip地址下發的介面上再開啟一次服務
[Huawei-Ethernet0/0/0]dhcp select global
（2）對路由器進行配置使得兩個廣播域電腦自動獲取ip
（3）將每臺電腦打開DHCP使之自動獲取ip

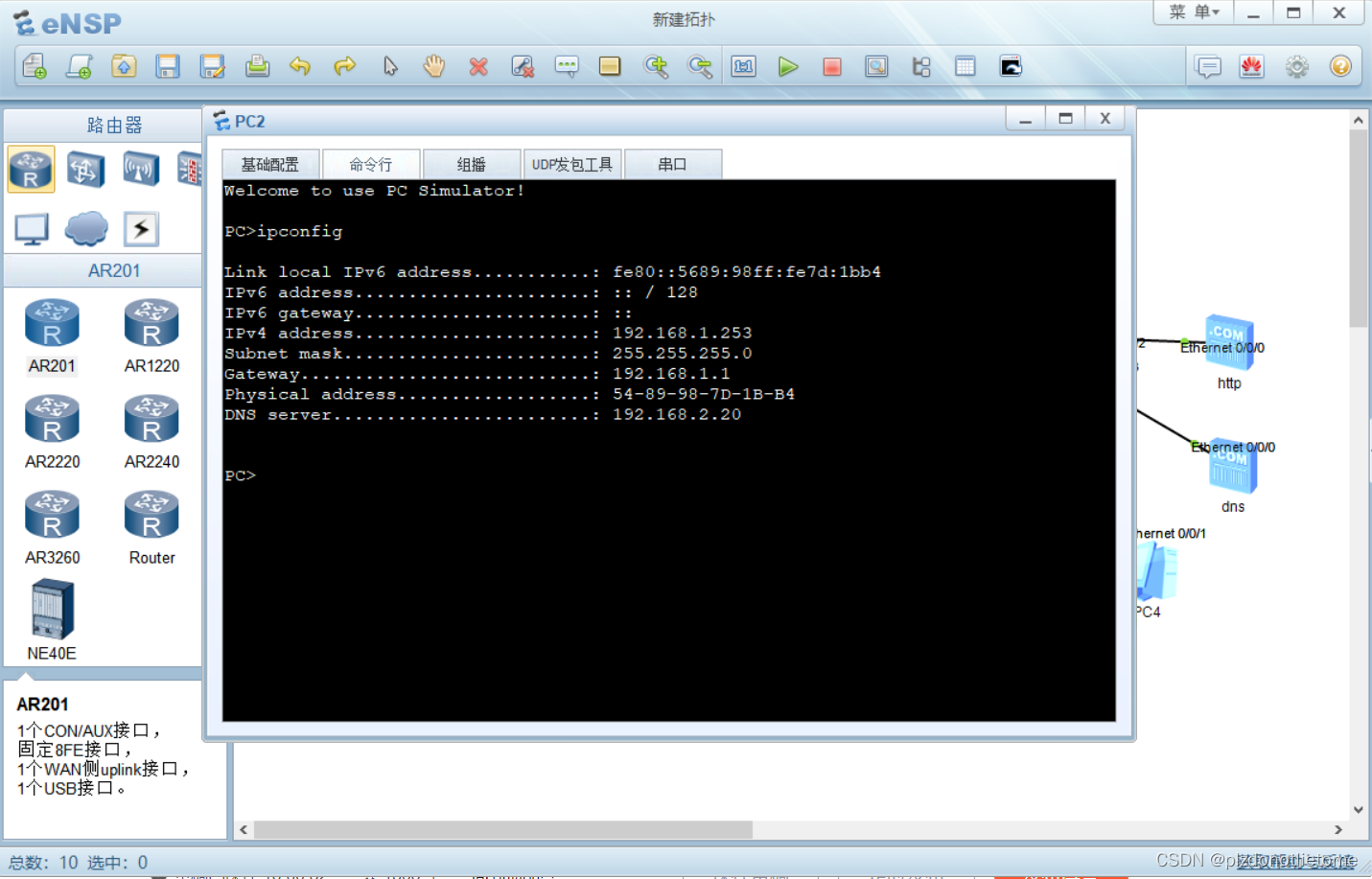

（4）可在每臺電腦命令視窗查詢在IP地址
4

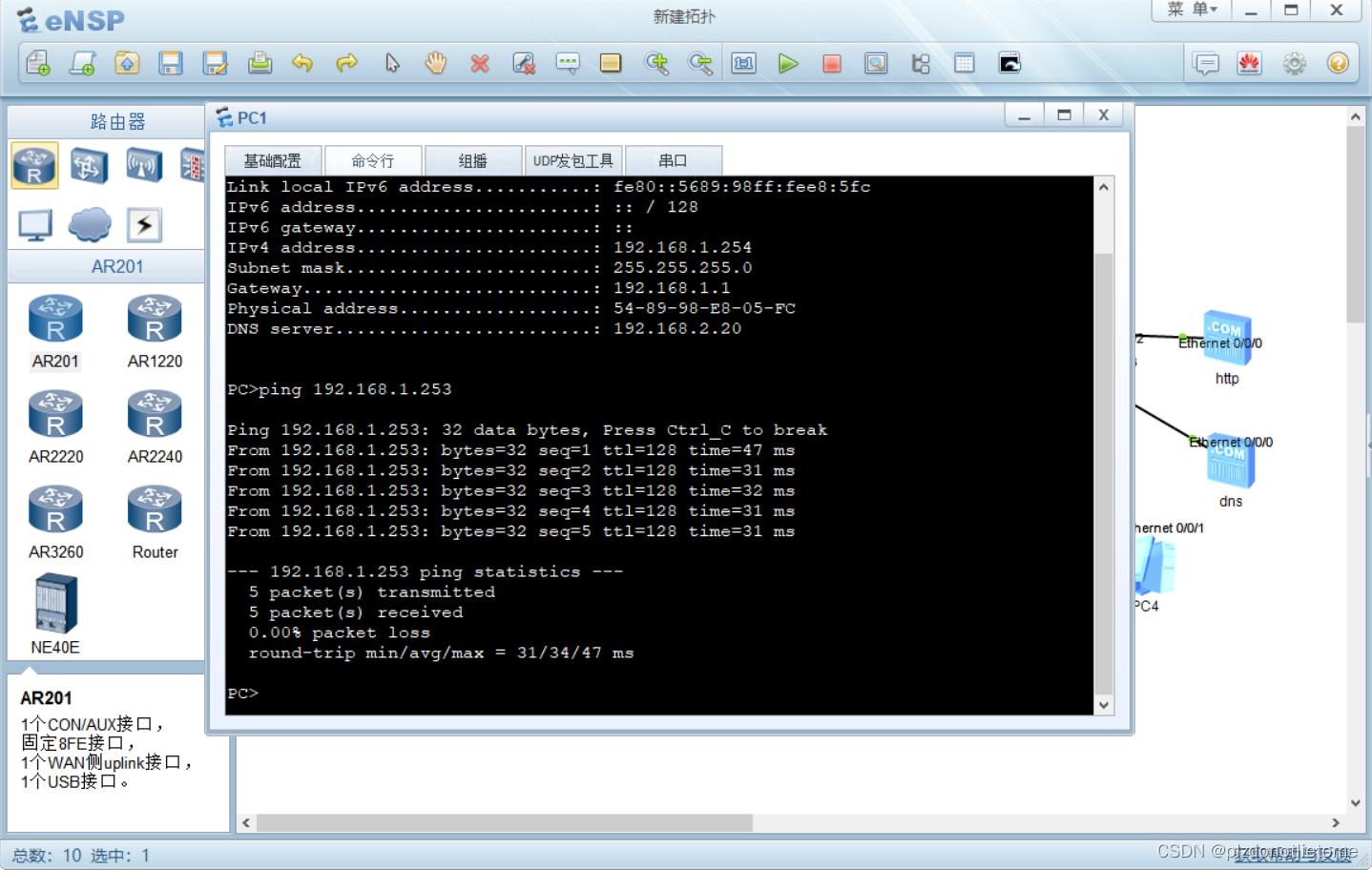

此時電腦ip配置已完成，可以讓任意一臺電腦嘗試去ping另外任意一臺設備
