這里以華為的模擬器ensp為例

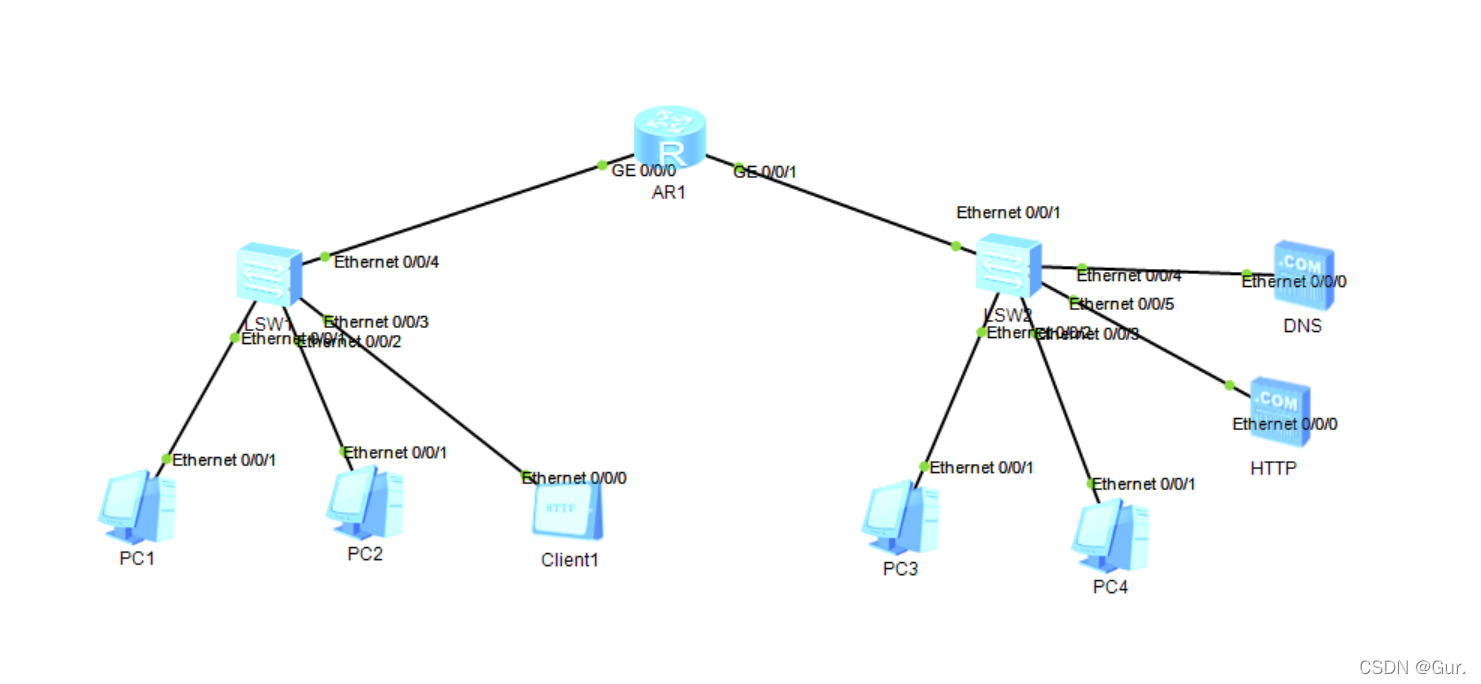

在路由器的兩端各放一個交換機，分為兩個廣播域，左邊交換機下面連兩臺電腦及平板；右邊交換機下面連兩臺電腦及兩臺服務器，首先用網線將設備連接起來，左邊廣播域ip范圍為192.168.1.0子網掩碼為255.255.255.0
右邊廣播域ip范圍為192.168.2.0子網掩碼為255.255.255.0
第一步先配置路由器
<Huawei>system-view 用戶視圖
[Huawei]interface GigabitEthernet 0/0/0 從管理視圖進入路由器左端介面配置
[Huawei-GigabitEthernet0/0/0]ip address 192.168.1.3 24
[Huawei-GigabitEthernet0/0/0]q 回傳前一層
[Huawei]interface GigabitEthernet 0/0/1 右端介面配置
[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.3 24
[Huawei-GigabitEthernet0/0/0]q
[Huawei]dhcp enable 先啟用dhcp服務
[Huawei]ip pool a 創建一個名為a的存放ip的池塘
[Huawei-ip-pool-a]network 192.168.1.0 mask 255.255.255.0 ip范圍
[Huawei-ip-pool-a]gateway-list 192.168.1.3 網關地址
[Huawei-ip-pool-a]dns-list 192.168.2.20 114.114.114.114 DNS服務器地址
[Huawei-ip-pool-a]q 回傳上一層級
[Huawei]interface GigabitEthernet 0/0/0 進入到下發ip的介面上開啟dhcp服務
[Huawei-GigabitEthernet0/0/0]dhcp select global
[Huawei-GigabitEthernet0/0/0]q
[Huawei]ip pool b
[Huawei-ip-pool-b]network 192.168.2.0 mask 255.255.255.0
[Huawei-ip-pool-b]gateway-list 192.168.2.3
[Huawei-ip-pool-b]dns-list 192.168.2.20 114.114.114.114
[Huawei-ip-pool-b]q
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]dhcp select global

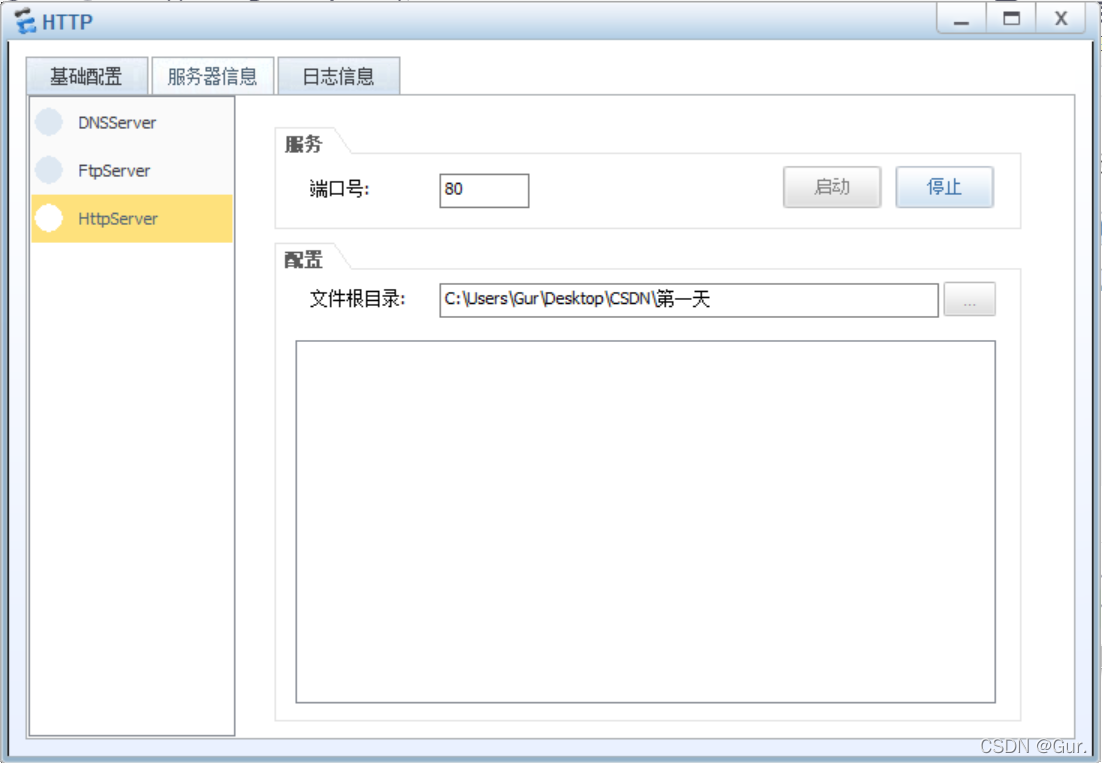

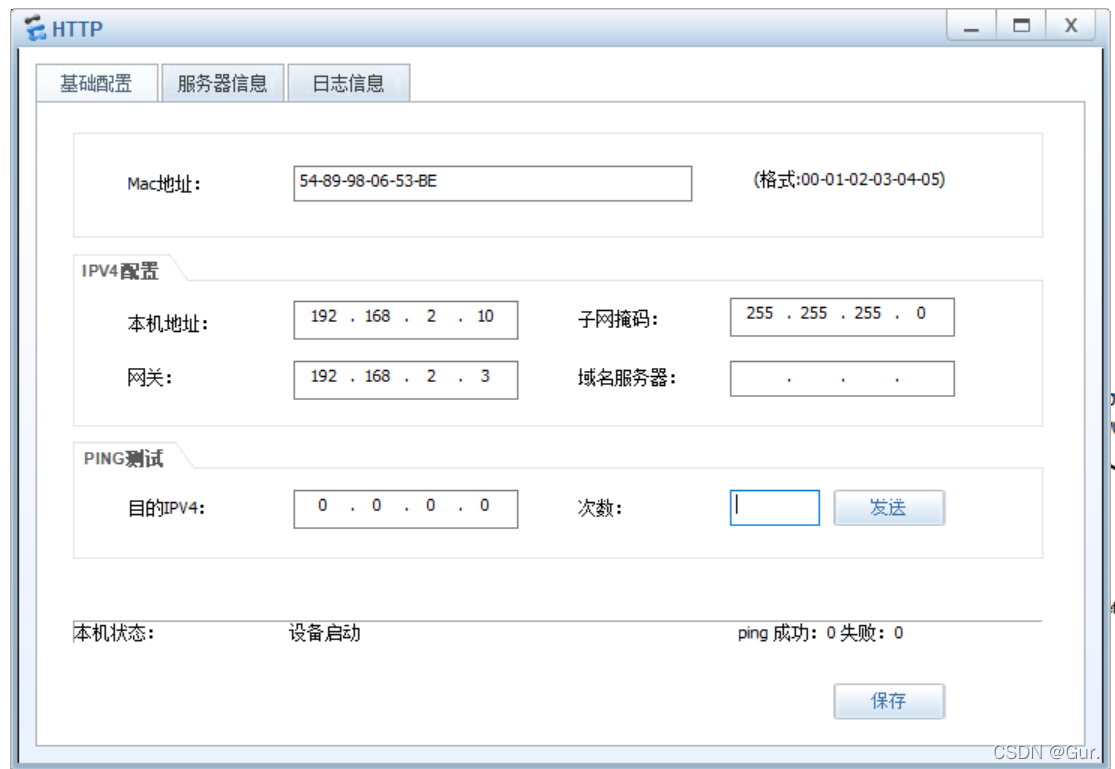

第二步給網站服務器先配置ip地址在搭建一個網站，點啟用

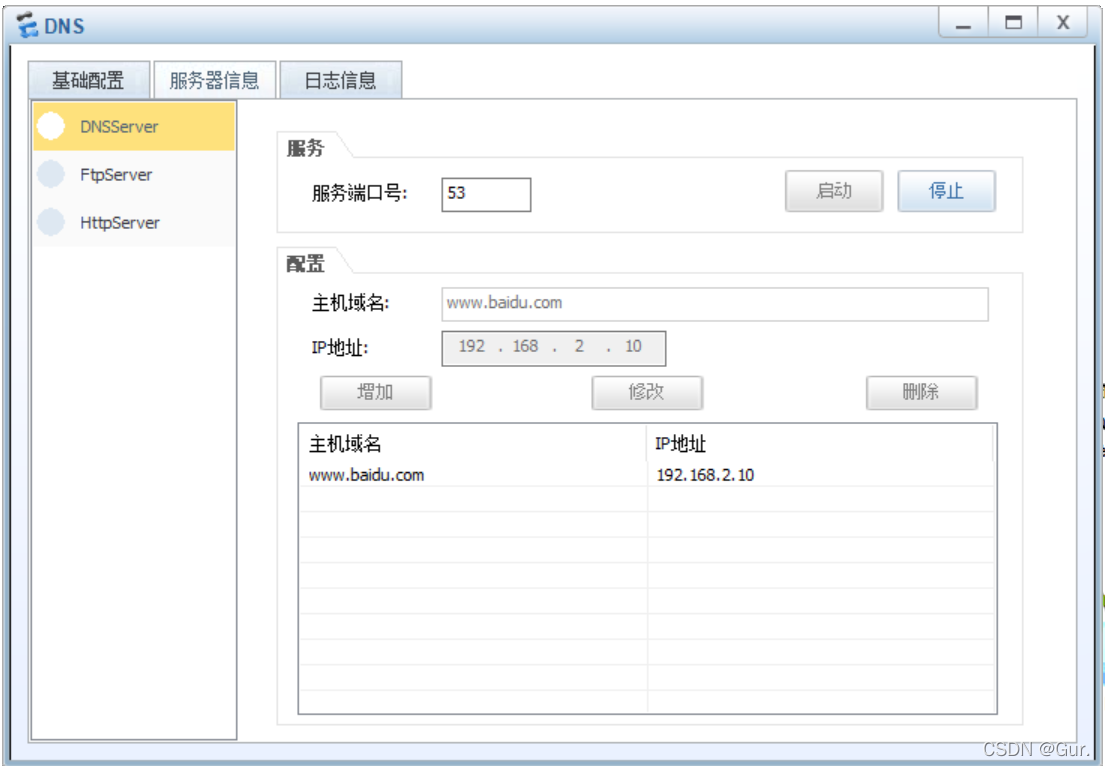

第三步如圖二所示給DNS服務器基礎配置
由于左邊廣播域中平板電腦無法自動獲取ip，所以需要手動配置

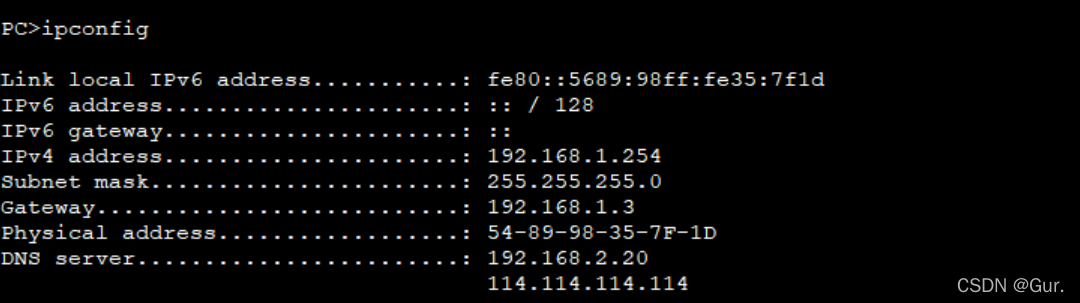

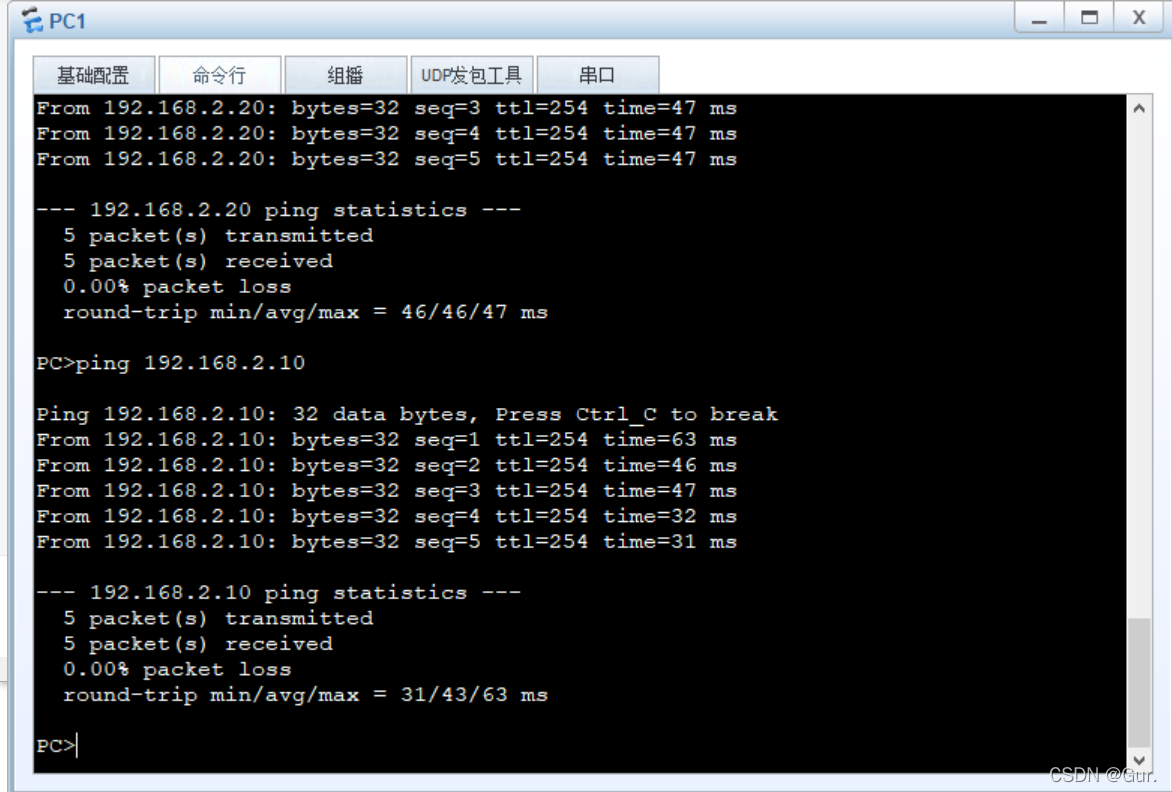

另外四個電腦點擊DHCP自動獲取ip，此時就可以通過指令界面查看給自己分配的ip，也可以ping那兩臺服務器看通不通
此時所有的電腦都實作了自動獲取ip
