作為我司頭發儲量前三的程式員
始終仗著頭發多奮斗在加班的第一線
時時靈魂拷問自己
年輕人，你憑什么不加班？
雖然我沒有女朋友
但是，我有代碼呀
但我不明白的是，隔壁工位那個，到崗比我遲，下班比我早，天天準點兒下班接女朋友，作業還完成的不錯的樣子，當然，頭發也還不錯，除了長得比我顯老，難道他有什么制勝法寶嗎？趁著午休，以一禮拜咖啡為代價，我偷師了他的制勝法寶，GET了秘訣，或許我也可以事業愛情雙豐收了，
直接集成NCNN的缺點

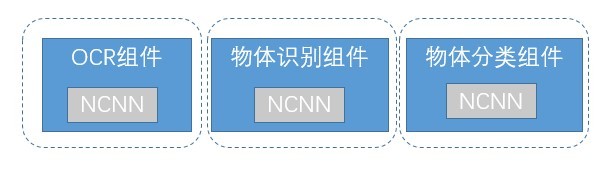

直接集成NCNN熬老少男顏哇，想當年我一邊淚流滿面地集成，一邊想用女友的SK2給自己的臉補補（不，你沒有，both SK2和女友），咋回事兒呢，為SqueezeNet接入NCNN，把相關的模型檔案，NCNN的頭檔案和庫，JNI呼叫，前處理和后處理相關業務邏輯等，把這些內容都放在SqueezeNet Sample工程里，這樣簡單直接的集成方法，問題也很明顯，和業務耦合比較多，不具有通用性，前處理后處理都和SqueezeNcnn這個Sample有關，不能很方便地提供給其他業務組件使用，深入思考一下，如果我們把AI業務，作為一個一個單獨的AI組件提供給業務的同學使用，會發生這樣的情況：

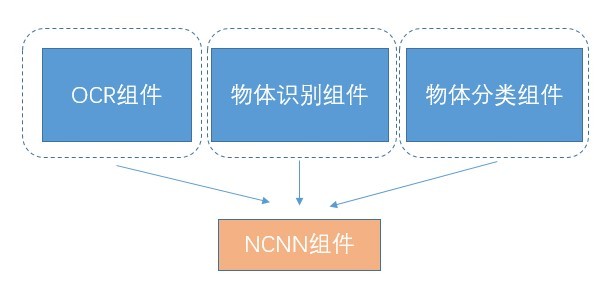

每個組件都要依賴和包含NCNN的庫，而且每個組件的開發同學，都要去熟悉NCNN的介面，寫C的呼叫代碼，寫JNI，所以我們很自然地會想到要提取一個NCNN的組件出來，提取以后呢長得順眼了很多，大概是這個樣子，
AOE SDK里的NCNN組件
有了AOE SDK,我也可以一頓操作猛如虎了！在AOE開源SDK里，我們提供了NCNN組件，下面我們從4個方面來講一講NCNN組件：
●NCNN組件的設計
●對SqueezeNet Sample的改造
●應用如何接入NCNN組件
●對NCNN組件的一些思考
★ NCNN組件的設計

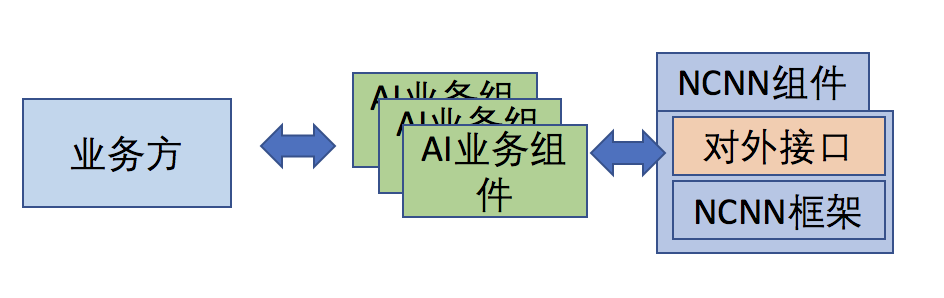

不懂NCNN的組件設計，即使一頓操作猛如虎，你可能最后也只有兩塊五，那它的組件是什么嘞？NCNN組件的設計理念是組件里不包含具體的業務邏輯，只包含對NCNN介面的封裝和呼叫，具體的業務邏輯，由業務方在外部實作，在介面定義和設計上，我們參考了TF Lite的原始碼和介面設計，目前提供的對外呼叫介面，長這個樣子：
// 加載模型和param void loadModelAndParam(...) // 初始化是否成功 boolean isLoadModelSuccess() // 輸入rgba資料 void inputRgba(...) // 進行推理 void run(...) // 多輸入多輸出推理 void runForMultipleInputsOutputs(...) // 得到推理結果 Tensor getOutputTensor(...) // 關閉和清理記憶體 void close()
而機智騷年本人，用的是這個：
├── AndroidManifest.xml ├── cpp │ └── ncnn │ ├── c_api_internal.h │ ├── include │ ├── interpreter.cpp │ ├── Interpreter.h │ ├── jni_util.cpp │ ├── jni_utils.h │ ├── nativeinterpreterwrapper_jni.cpp │ ├── nativeinterpreterwrapper_jni.h │ ├── tensor_jni.cpp │ └── tensor_jni.h ├── java │ └── com │ └── didi │ └── aoe │ └── runtime │ └── ncnn │ ├── Interpreter.java │ ├── NativeInterpreterWrapper.java │ └── Tensor.java └── jniLibs ├── arm64-v8a │ └── libncnn.a └── armeabi-v7a └── libncnn.a
●Interpreter，提供給外部呼叫，提供模型加載，推理這些方法，
●NativeInterpreterWrapper是具體的實作類，里面對native進行呼叫，
●Tensor，主要是一些資料和native層的互動，
AOE NCNN用的好，任務完成早，奧秘在此，
●支持多輸入多輸出，
●使用ByteBuffer來提升效率，
●使用Object作為輸入和輸出(實際支持了ByteBuffer和多維陣列)，
光說不練假把式，AOE NCNN的實作程序，且聽我細細道來，
★ 如何支持多輸入多輸出
為了支持多輸入和多輸出，我們在Native層創建了一個Tensor物件的串列，每個Tensor物件里保存了相關的輸入和輸出資料，Native層的Tensor物件，通過tensor_jni提供給java層呼叫，java層維護這個指向native層tensor的“指標”地址，這樣在有多輸入和多輸出的時候，只要拿到這個串列里的對應的Tensor，就可以就行資料的操作了，
★ ByteBuffer的使用
ByteBuffer，位元組快取區處理子節的，比傳統的陣列的效率要高，
DirectByteBuffer，使用的是堆外記憶體，省去了資料到內核的拷貝，因此效率比用ByteBuffer要高，
當然ByteBuffer的使用方法不是我們要說的重點，我們說說使用了ByteBuffer以后，給我們帶來的好處：
1.介面里的位元組操作更加便捷，例如里面的putInt，getInt，putFloat，getFloat，flip等一系列介面，可以很方便的對資料進行操作，
2.和native層做互動，使用DirectByteBuffer，提升了效率，我們可以簡單理解為java層和native層可以直接對一塊“共享”記憶體進行操作，減少了中間的位元組的拷貝程序，
★ 如何使用Object作為輸入和輸出
目前我們只支持了ByteBuffer和MultiDimensionalArray，在實際的操作程序中，如果是ByteBuffer，我們會判斷是否是direct buffer，來進行不同的讀寫操作，如果是MultiDimensionalArray，我們會根據不同的資料型別（例如int, float等），維度等，來對資料進行讀寫操作，
★ 對SqueezeNet Sample的改造
集成AOE NCNN組件以后，讓SqueezeNet依賴NCNN Module，SqueezeNet Sample里面只包含了模型檔案，前處理和后處理相關的業務邏輯，前處理和后處理可以用java，也可以用c來實作，由具體的業務實作來決定，新的代碼結構變得非常簡潔，目錄如下：
├── AndroidManifest.xml ├── assets │ └── squeeze │ ├── model.config │ ├── squeezenet_v1.1.bin │ ├── squeezenet_v1.1.id.h │ ├── squeezenet_v1.1.param.bin │ └── synset_words.txt └── java └── com └── didi └── aoe └── features │ ├── squeezenet_v1.1.id.h │ ├── squeezenet_v1.1.param.bin │ └── synset_words.txt └── java └── com └── didi └── aoe └── features └── squeeze └── SqueezeInterpreter.java
↑ 本Sample也適用于其他的AI業務組件對NCNN組件的呼叫，
(牛逼就完事兒)

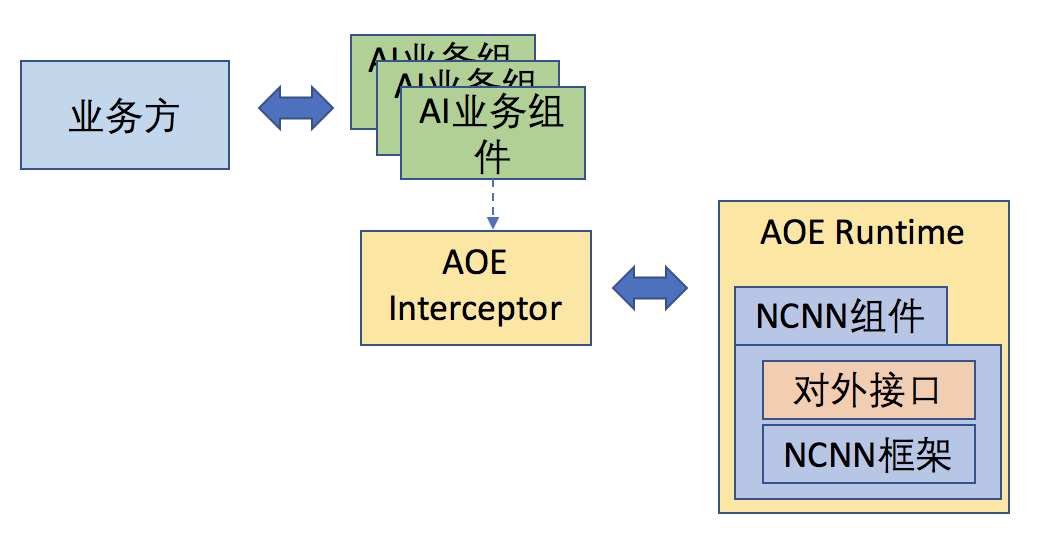

★ 應用如何接入NCNN組件
對NCNN組件的接入，有兩種方式
●直接接入
●通過AOE SDK接入

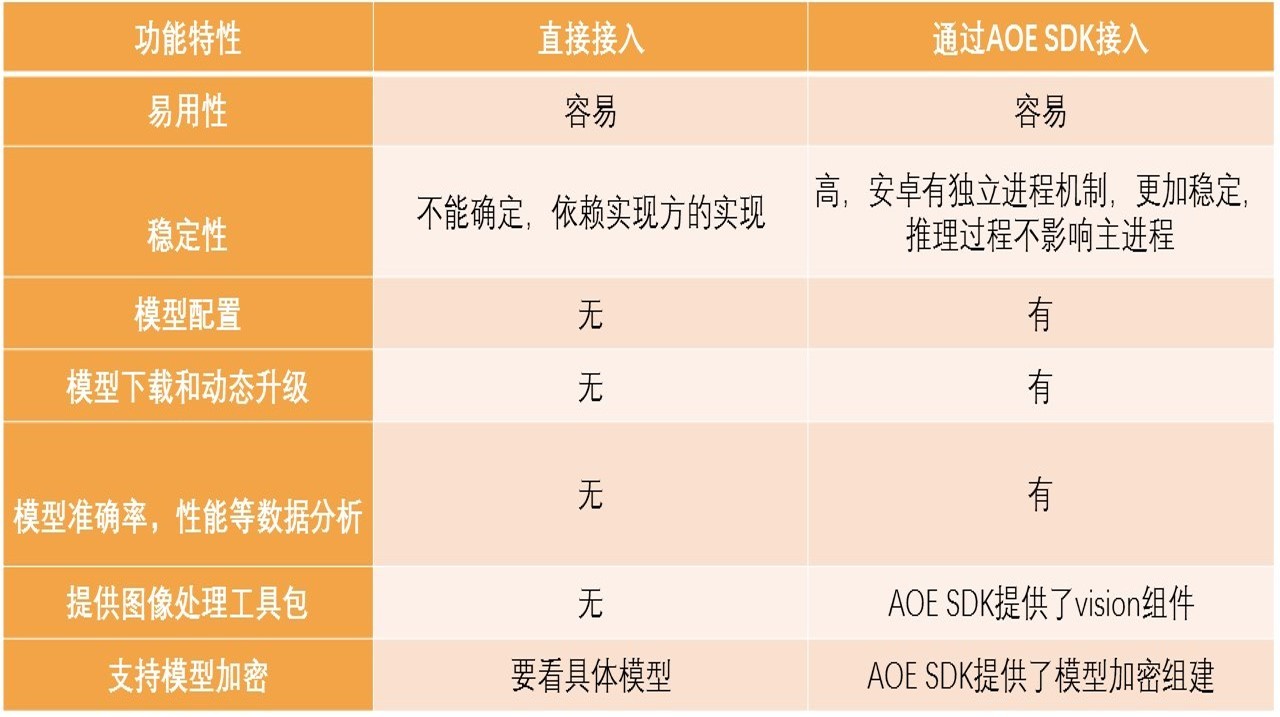

▲兩種接入方式比較：
不BATTLE了，我單方面宣布，AOESDK完勝！
★ 對NCNN組件的總結和思考
通過對NCNN組件的封裝，現在業務集成NCNN更加快捷方便了，之前我們一個新的業務集成NCNN，可能需要半天到一天的時間，使用AOE NCNN組件以后，可能只需要1-2小時的時間，當然NCNN組件目前還存在很多不完善的地方，我們對NCNN還需要去加深學習和理解，后面會通過不斷的學習，持續的對NCNN組件進行改造和優化，
- - - - - - - - - - - - - - - - - - - - - - - - - - - A o E - - - - - - - - - - - - - - - - - - - - - - - - - - -
原創不易，歡迎打賞
https://github.com/didi/AoE←據說點了這里的程式員們都準點下班了/
歡迎添加小助手微信進入AOE開源交流群！
