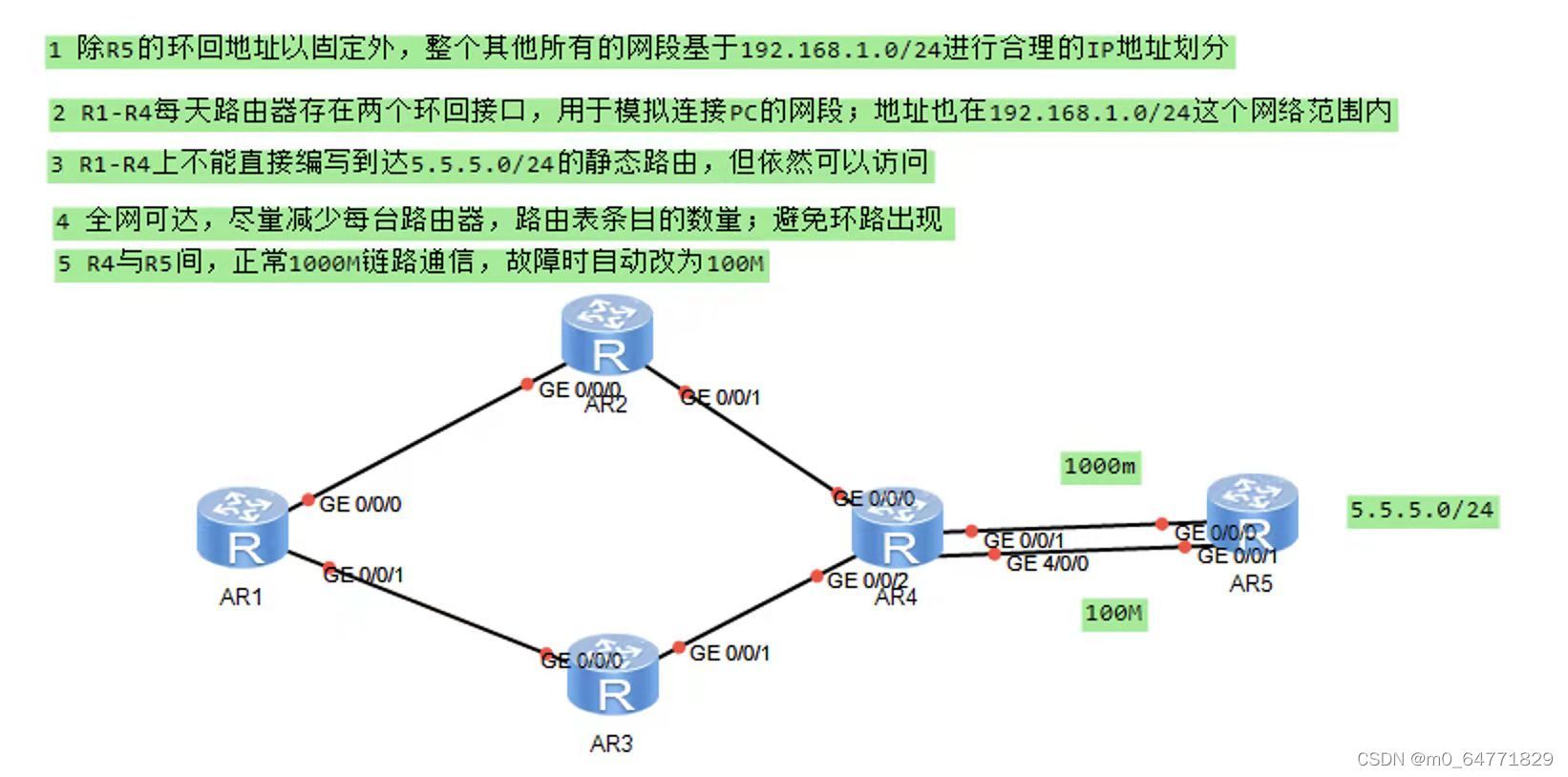

需求如圖
在此，需要熟悉一部分路由的指令，了解以下方面：
靜態路由器擴展配置：
- 負載均衡 --- 當路由器到達同一個目標，具有多條開銷相似路徑時，可以讓設備將流量拆分后延多條路徑同時傳輸；
- 環回介面 PC的環回網卡 --- 127.0.0.1 pc通過訪問該地址，可以判斷該pc的網路協議系統是否完備； 同理在路由器上創建環回介面，且配置ip地址后，通過測驗本地能否訪問環回介面的ip地址，來判斷該路由器的網路協議是否完備；確定物理上某個介面是否存在問題；
[r4]interface LoopBack ?
<0-1023> LoopBack interface number
[r4]interface LoopBack 0
[r4-LoopBack0]ip add 4.4.4.4 24
- 手工匯總 --當到達多個連續子網（可以匯總計算的網段），且基于相同的下一跳；
可以將這些子網進行匯總計算后，僅撰寫到達匯總網段的路由條目即可；
- 路由黑洞 --- 匯總配置后，匯總地址中包含了網路內實際不存在的網段時，將導致流量有去無回；
良好的地址規劃和精確匯總計算，可以減少黑洞的范圍；
- 預設路由 一條不限定目標的路由，路由器在查看完本地所有的直連、靜態、動態路由后若依然沒有可達路徑才使用該條目；
[r2]ip route-static 0.0.0.0 0 192.168.3.2
- 空介面路由 -- 當路由黑洞與預設路由相遇，將必然出現環路
在黑洞路由器上，配置一條到達匯總網段的空介面路由來防止環路；
[r2]ip route-static 1.1.0.0 22 NULL 0
- 浮動靜態路由
路由條目優先級，0-255 小優； 若路由器學習到兩條去往相同目標的路由時，先比較優先級，小的加表，大的不要；若優先級相同，同時加表；
在靜態路由中通過修改路由的優先級，可以實作備份路由的作用
[R1]ip route-static 2.2.2.0 24 21.1.1.2 preference 61
準備作業完成之后，開始規劃ip地址（本實驗由路由的回環IP模擬pc設備）

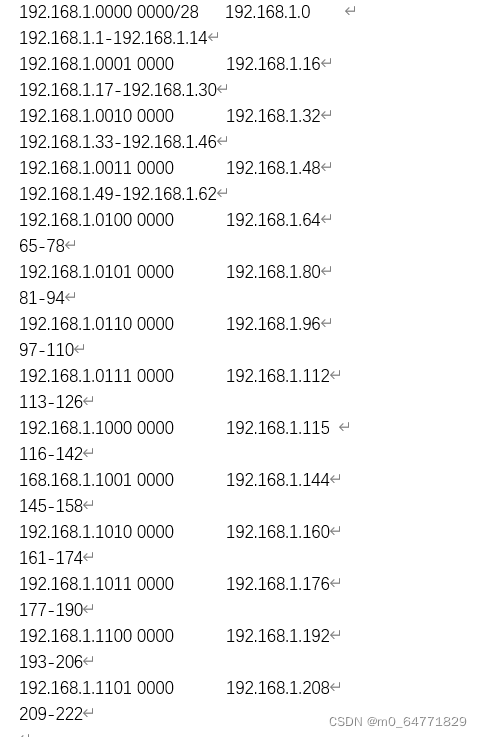

對于r1到r5都需要手動配置ip，由于只有r5的環回地址固定，其余設備IP需要基于192.168.1.0/24劃分，所以我規劃出以28位為掩碼的ip地址，如圖所示

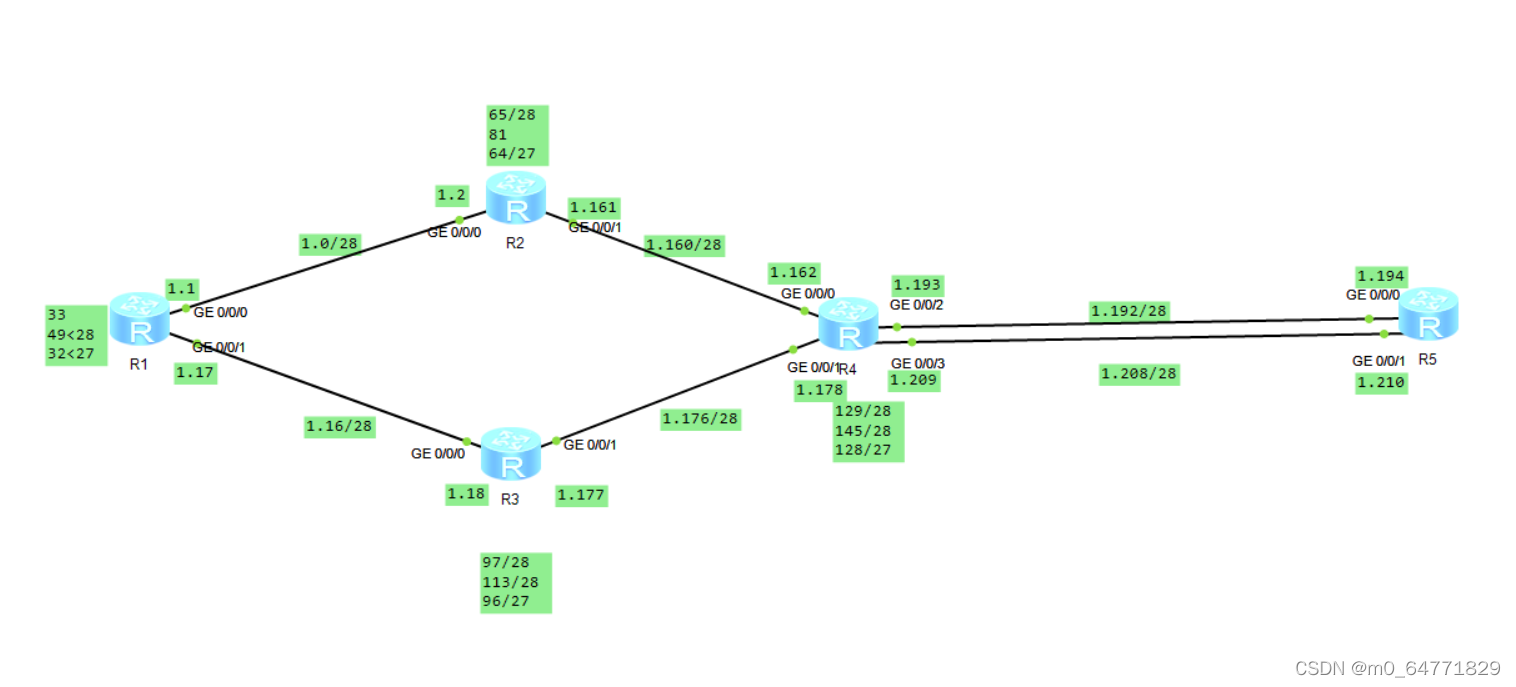

有了IP 范圍，在配ip時，建議在路由器邊上備注IP范圍，以免ip過多而混亂，如圖
接下來配置各個路由器ip ，從左到右依次配置，
完成配IP之后，需要使各個路由器相連接，此時應當注意各個路由器的目標ip以及下一跳（很重要，一定要細心，避免跟我一樣打馬虎眼）
完成各個路由器的連接之后，可以開始寫各個路由上的環回路由
interface LoopBack 0創建環回
[r4-LoopBack0]ip add 4.4.4.4 24寫入環回路由
環回路由的目的是模擬一個廣播域
寫入環回路由以后需要整合路由，減少路由器路由表的數目，畢竟每一個路由器的路由表寫入是有限的，并且整合路由表可以幫助我們節約寫入大量路由表的作業
例如我的r1整合之前為192.168.1.33/28與192.168.1.49/28整合之后為192.168.1.32/27整合路由時應當時刻注意路由黑洞的生成
在整合完路由之后，需要使各個路由器與各個環回路由的連接，同時注意需求所說的r1到r4不能寫入直接到5.5.5.5.0/24的靜態路由，所以此處需要引入預設路由，保證r1、r2、r3、r4與r5之間的正常連接
完成之后檢查是否有環路的出現，加入空介面路由，以保證在黑洞路由器上，配置一條到達匯總網段的空介面路由來防止環路；
之后便是最后的需求，r4與r5之間正常通信時使用1000M的鏈路通信，故障時使用100M的鏈路通信
在路由器里設定浮動靜態路由
路由條目優先級，0-255 小優； 若路由器學習到兩條去往相同目標的路由時，先比較優先級，小的加表，大的不要；若優先級相同，同時加表；
在靜態路由中通過修改路由的優先級，可以實作備份路由的作用
以上就是本期的一個小實驗
