Allegro對齊元件交換元件等距離對齊
在布局階段，為了電路圖的美觀，后期走線的順暢，會經常用到對齊元件操作，也會經常用到需要交換兩個元件的操作，本文簡單介紹對齊和交換元件的方法，

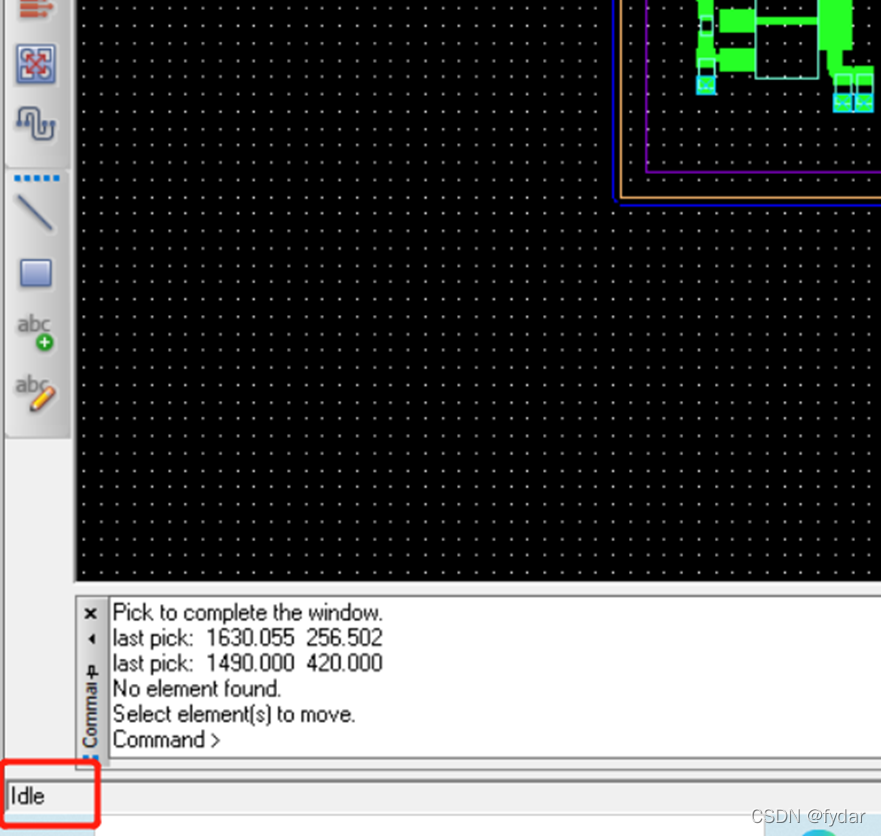

第一步：確定處于“idle”模式，

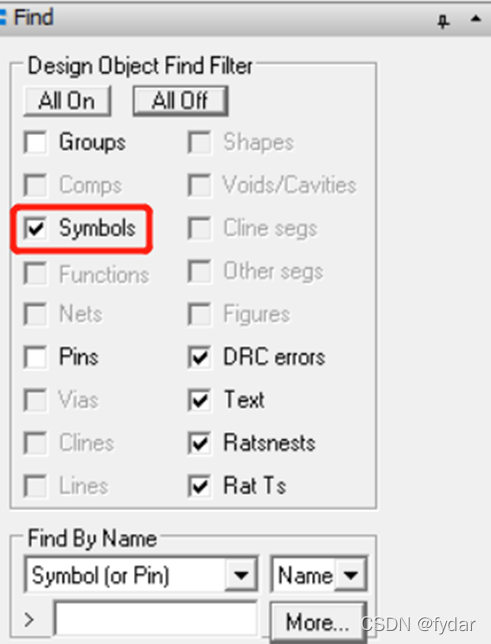

第2步：選擇物件設定為“symbols”

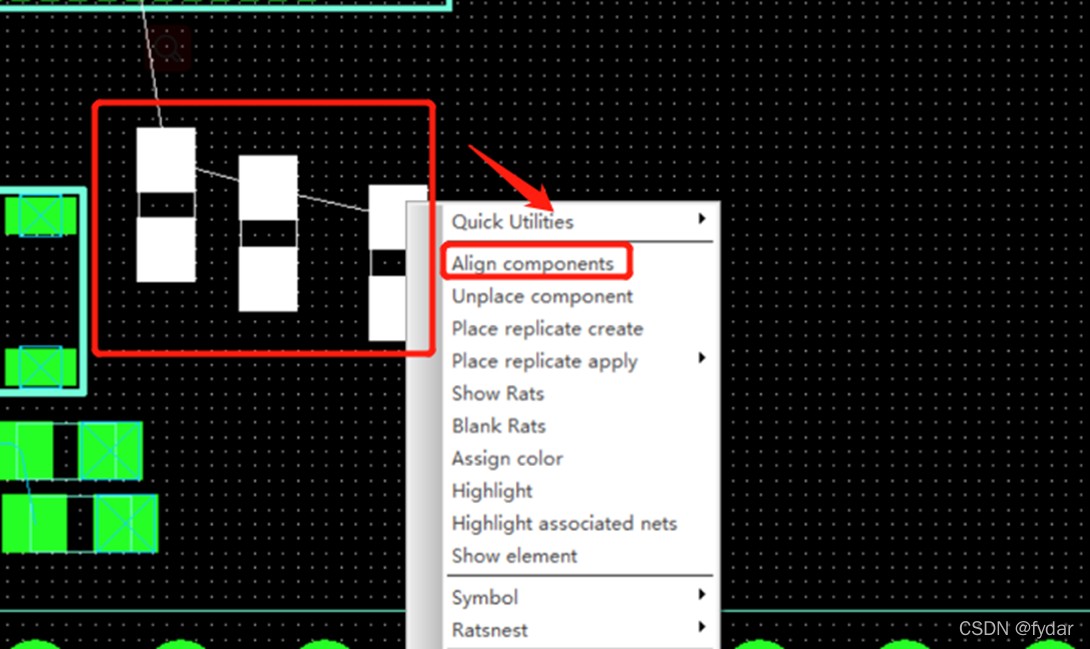

第3步：對齊：框選需要對齊的元件，單擊右鍵選擇“Align components”完成對齊

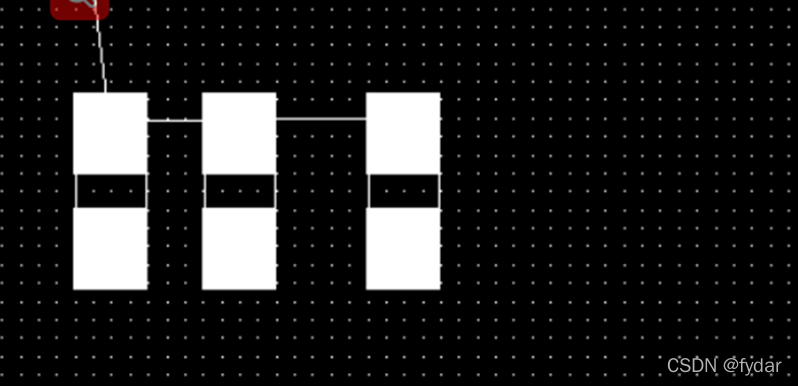

對齊后的效果
第3步：交換：選擇需要交換的兩個元件（按住“ctrl，單擊需要選擇的兩個元件”），右鍵選擇“swap components”

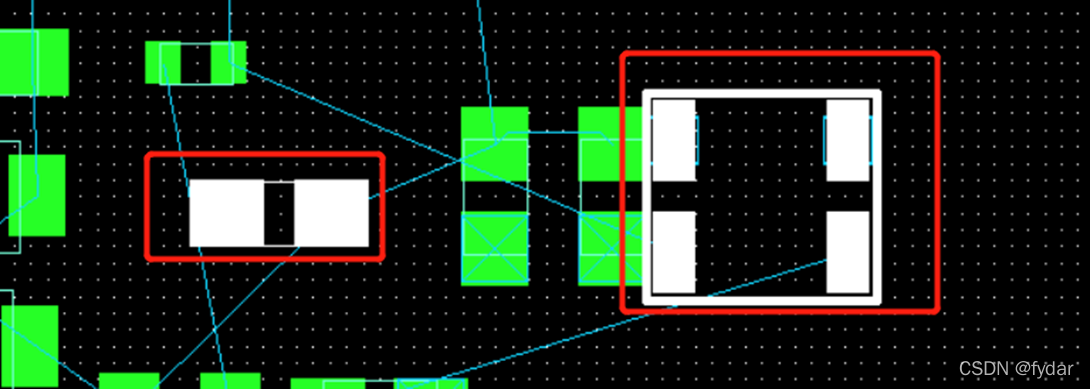

交換后的效果
