RH358配置鏈路聚合--管理網路組

RH358配置鏈路聚合–管理網路組

本章節開始，介紹如何配置和管理鏈路聚合配置，此方面技術在實際作業中必備，特別在現各種高并發場景這么大量的時代，沒HA咋行？

專欄地址：https://blog.csdn.net/qq_41765918/category_11532281.html

1. 網路組組態檔

NetworkManager在/etc/sysconfig/network-scripts目錄中為網路組創建組態檔，這與它為其他介面創建組態檔的方式相同，它為每個介面創建組態檔；用于組介面和每個埠，

下面的組態檔定義了一個組介面，

• DEVICETYPE變數的值決定了定義的介面型別，在本例中為網路團隊定義了Team，

• 組介面的組態檔定義介面的IP設定，

• TEAM_CONFIG變數使用JSON語法定義組介面的組配置引數，

[root@host ~]# cat /etc/sysconfig/network-scripts/ifcfg-team0
TEAM_CONFIG="{ \"runner\": { \"name\": \"broadcast\" } }"
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=none
IPADDR=172.25.5.100
PREFIX=24
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=team0
UUID=f0813ead-3d0e-491e-89d6-2ec0fe616b68
DEVICE=team0
ONBOOT=yes
DEVICETYPE=Team

下面的組態檔定義了一個埠介面，

• DEVICETYPE變數通知初始化腳本這是一個埠介面，

• TEAM_MASTER變數定義了該埠作為組介面的從屬埠，

[root@host ~]# cat /etc/sysconfig/network-scripts/ifcfg-team0-ens4
NAME=team0-ens4
UUID=2f8a7ab3-e0ce-42d7-8357-20d90700f96f
DEVICE=ens4
ONBOOT=yes
TEAM_MASTER=team0
DEVICETYPE=TeamPort

2. 設定和調整組配置

在創建組介面時設定初始網路組配置，默認運行程式是roundrobin，但是如果您指定了一個team.runner值，那么該運行程式將被分配，如果沒有指定運行器引數，則使用它們的默認值，

nmcli con mod命令分配不同的運行器引數，使用team.config選項，可以是一個JSON字串(在簡單更改的情況下)，也可以是一個具有更復雜JSON配置的檔案的名稱，nmcli命令更改組介面的初始化腳本檔案中TEAM_CONFIG變數的值，

nmcli con mod CONN_NAME team.config JSON-configuration-file-or-string

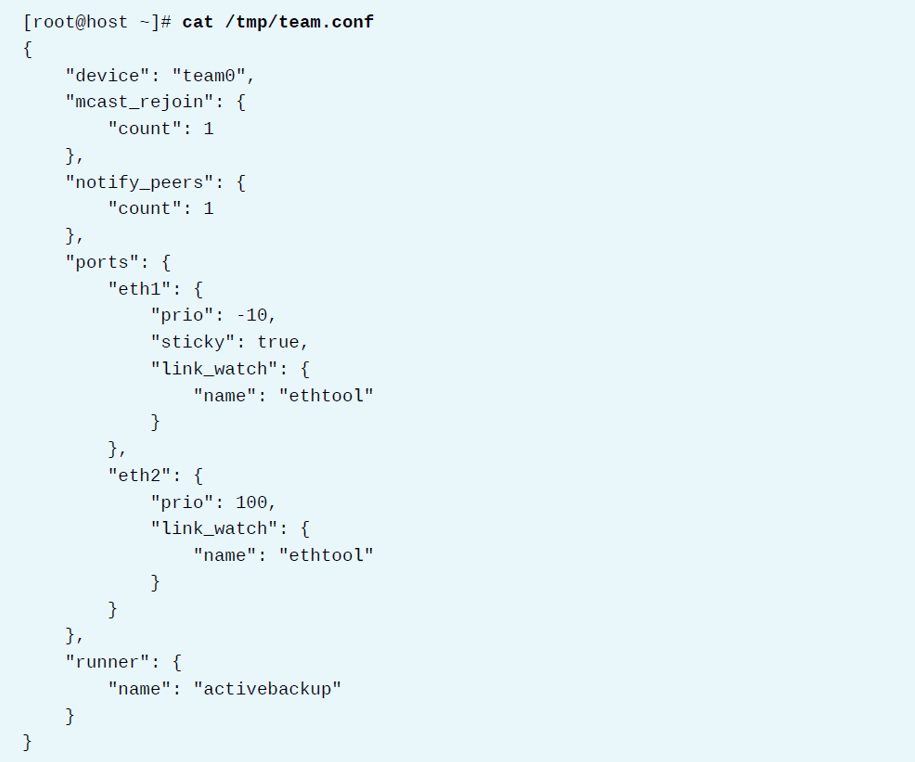

考慮下面的/tmp/team.conf檔案，它為activebackup組埠的介面分配了不同的優先級:

你可以使用下面的命令來應用/tmp/team.conf檔案中的設定:

[root@host ~]# nmcli con mod team0 team.config /tmp/team.conf

link_watch設定決定了如何監控埠介面的鏈路狀態，默認值如下所示，使用類似于ethtool命令的功能來確定各介面的鏈路狀態:

"link_watch": {
	"name": "ethtool"
}

ARP ping報文還可以判斷遠程連接的鏈路狀態，在這種情況下，必須指定本地和遠端IP地址和超時時間，使用ARP ping報文確認鏈路可用性，示例如下:

"link_watch":{
	"name": "arp_ping",
	"interval": 100,
	"missed_max": 30,
	"source_host": "192.168.23.2",
	"target_host": "192.168.23.1"
},

注意：如果沒有在JSON檔案中指定，選項將恢復為默認值，

teamd.conf (5)手冊頁提供了每個組配置選項的定義，它還提供了一些更復雜配置的JSON示例，

當與以組開頭的選項一起使用時，nmcli con mod命令還會修改組team. prefix選項，可以在命令列上使用選項卡補全來顯示可用選項的串列，

3. 網路組故障排除

使用teamnl和teamdctl命令排除網路組的故障，這些命令只在啟動的組介面上作業，下面的示例展示了這些命令的一些典型用法，

# 顯示team0組界面的埠界面:
[root@host ~]# teamnl team0 ports
4: eth2: up 4294967295Mbit FD
3: eth1: up 4294967295Mbit FD

# 顯示當前激活的埠team0:
[root@host ~]# teamnl team0 getoption activeport
4

# 更改team0的激活埠：
[root@host ~]# teamdctl team0 state item set runner.active_port eth1

# 顯示team0的當前狀態:
[root@host ~]# teamdctl team0 state

# 顯示team0的當前JSON配置:
[root@host ~]# teamdctl team0 config dump
{
    "device": "team0",
    "mcast_rejoin": {
        "count": 1
    },
    "notify_peers": {
        "count": 1
    },
    "ports": {
        "eth1": {
            "link_watch": {
                "name": "ethtool"
            }
        },
        "eth2": {
            "link_watch": {
                "name": "ethtool"
            }
        }
    },
    "runner": {
        "name": "activebackup"
    }
}

4. 課本練習

[student@workstation ~]$ lab netlink-teammgmt start

1. 查看網路組狀態，

[root@servera ~]# teamdctl team0 state
setup:
  runner: activebackup
ports:
  eth1
    link watches:
      link summary: up
      instance[link_watch_0]:
        name: ethtool
        link: up
        down count: 0
  eth2
    link watches:
      link summary: up
      instance[link_watch_0]:
        name: ethtool
        link: up
        down count: 0
runner:
  active port: eth1

2. 按要求更改運行器，

[root@servera ~]# nmcli con mod team0 team.runner roundrobin

3. 重新啟動team0連接，

[root@servera ~]# nmcli con down team0

[root@servera ~]# nmcli con up team0

4. 測驗，

通過使用ping生成流量并使用tcpdump監視埠介面來測驗roundrobin運行器，

[root@servera ~]# ping 192.168.0.254

[root@servera ~]# tcpdump -i eth1 icmp and src 192.168.0.254

[root@servera ~]# tcpdump -i eth2 icmp and src 192.168.0.254

完成實驗，

[student@workstation ~]$ lab netlink-teammgmt finish

總結

• 介紹網路組Team組態檔，
• 介紹了如何調整和設定配置，
• 常用命令輔助排錯，
