Digrams是什么
Digrams是IDEA中的一個功能，點擊后會打開一個視窗
作用：
- 可以顯示繼承關系，實作關系
- 可以顯示屬性、方法、內部類、 構造器、依賴
- 查看任意類的關系
- 查看繼承、實作該類、介面的類、介面
- 查看某種訪問等級的方法
首先，Digrams這個功能是只有在商業版本里面才能用的，沒有下載商業版本的
- 從網上下載po jie版軟體
- https://blog.csdn.net/boling_cavalry/article/details/100014835
- 學生郵箱注冊
使用
添加一個類

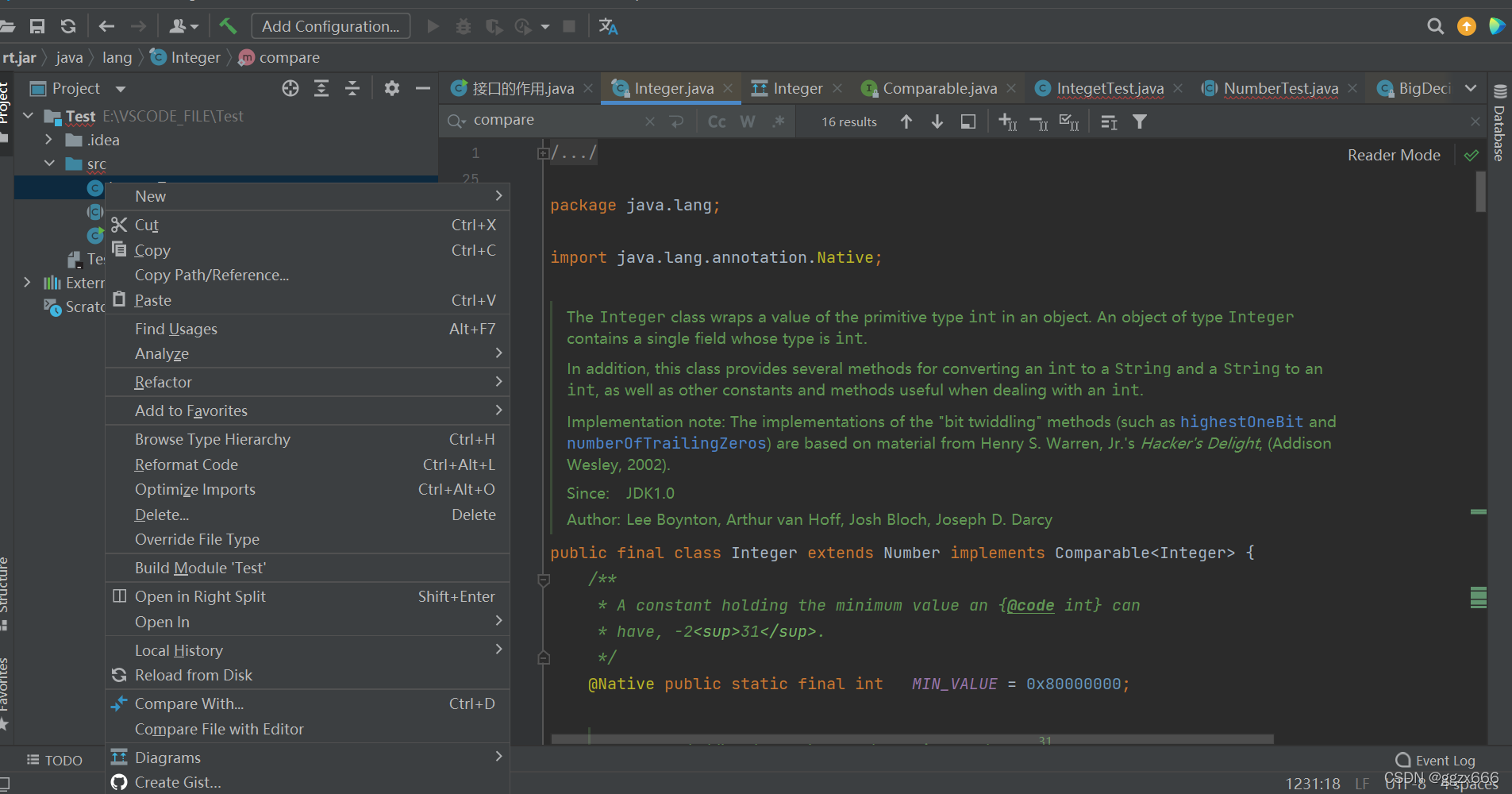

- 在類上右擊

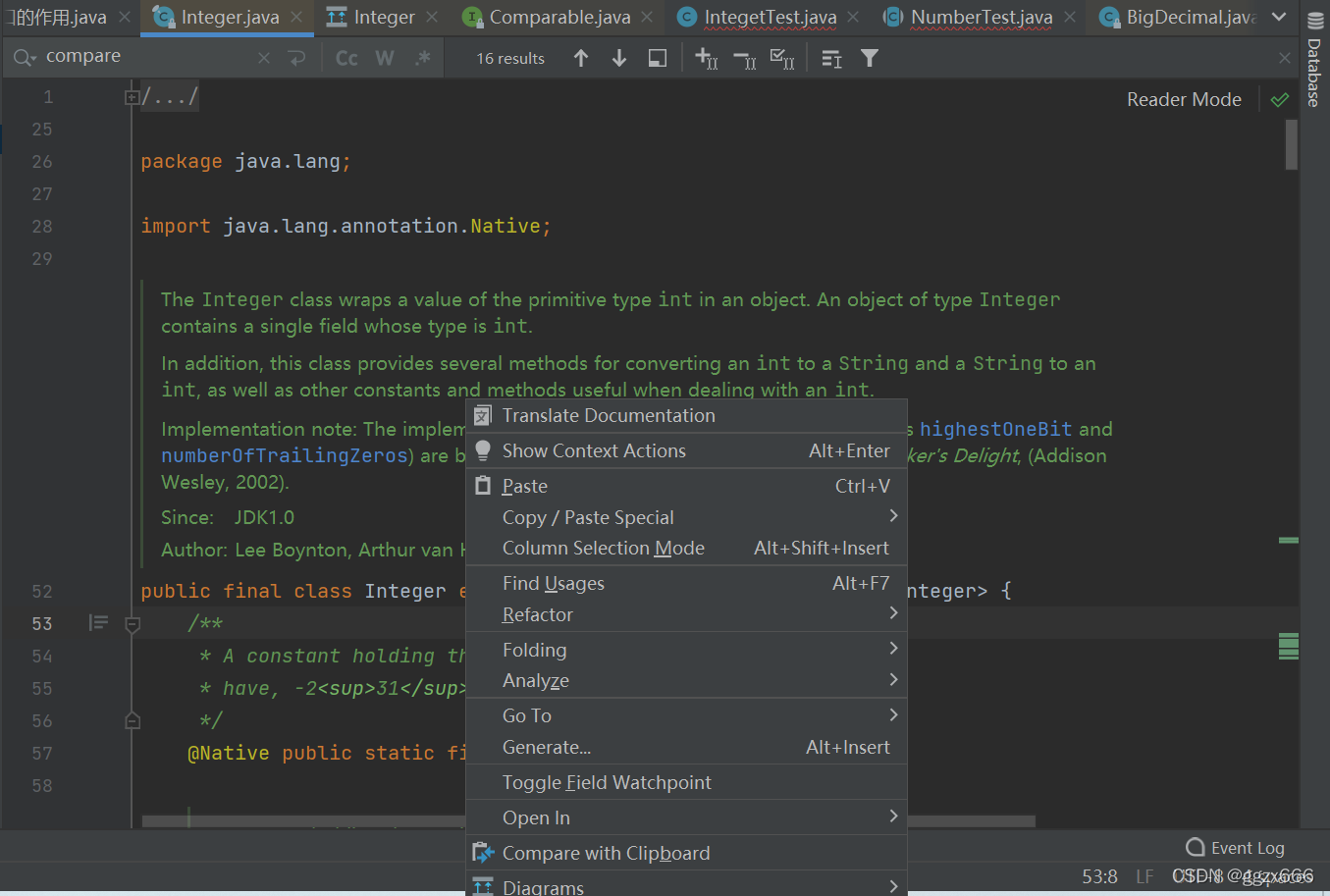

- 或者在類的代碼中右擊
結果：

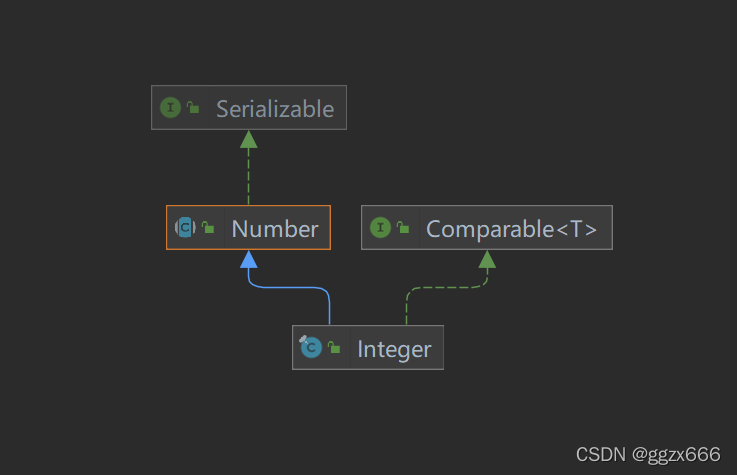

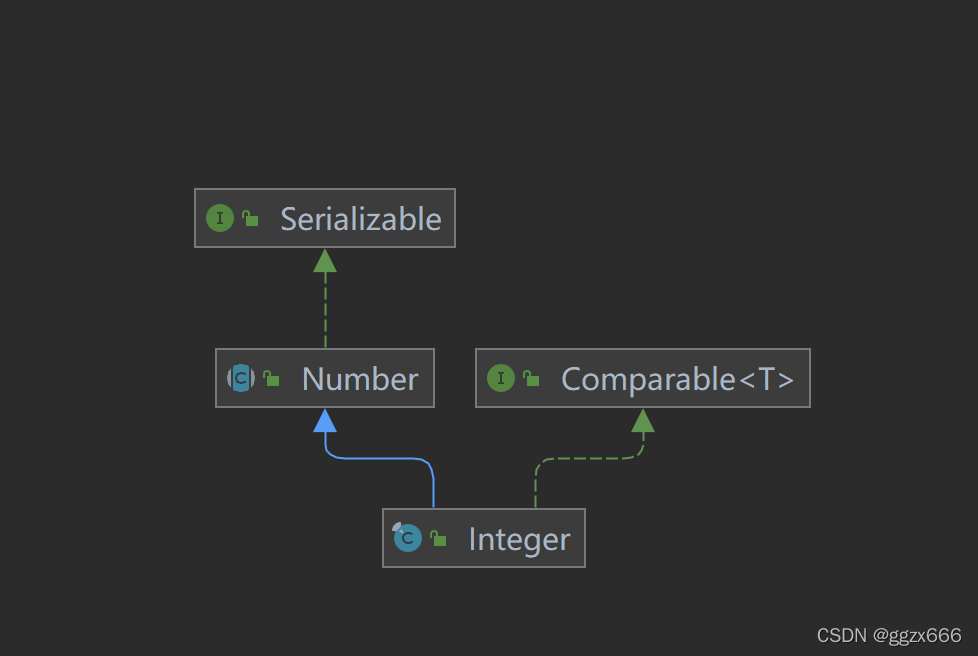

在你對一個類打開Digrams時候,他會自動顯示其父類，以及其實作的介面

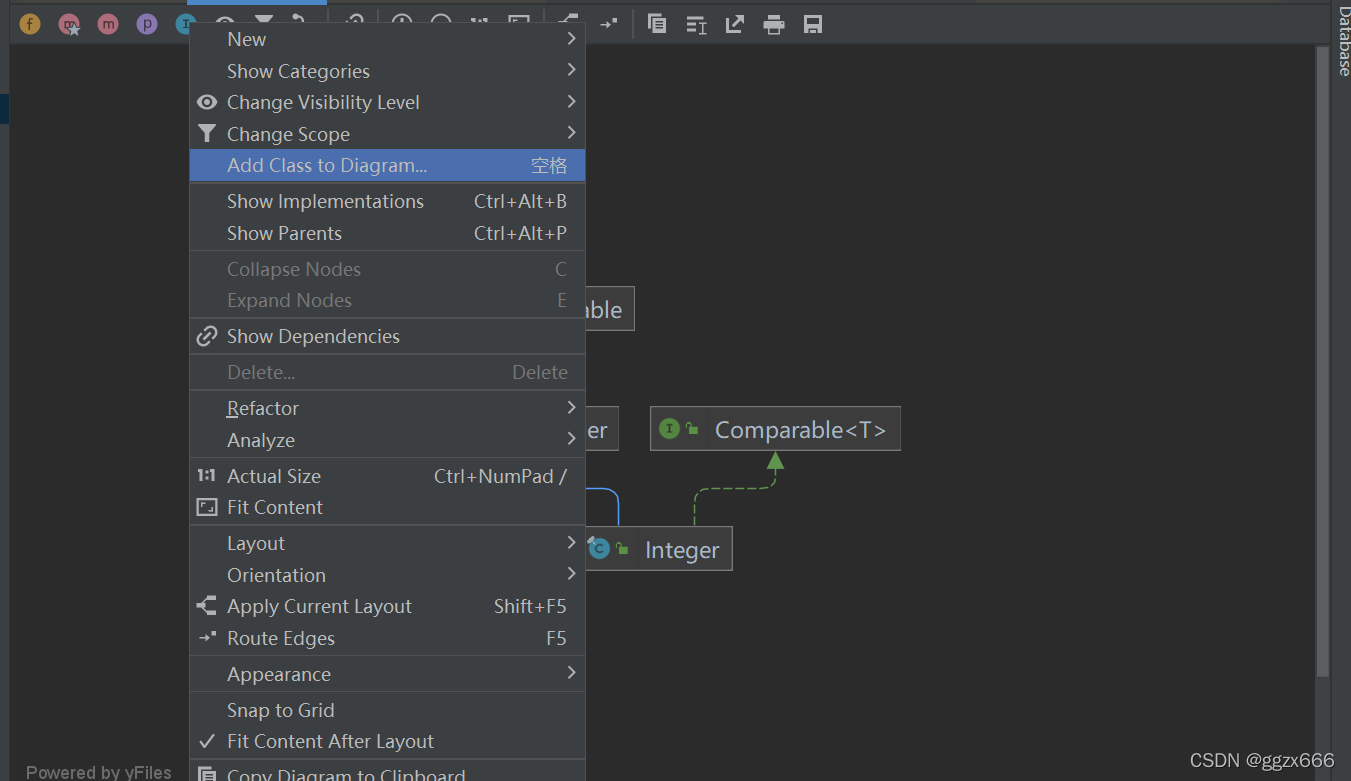

添加一個類
添加后可以看見其和Digrams中的類是否又關系以及什么關系
如何快速在Digrams中添加現有類的子類？

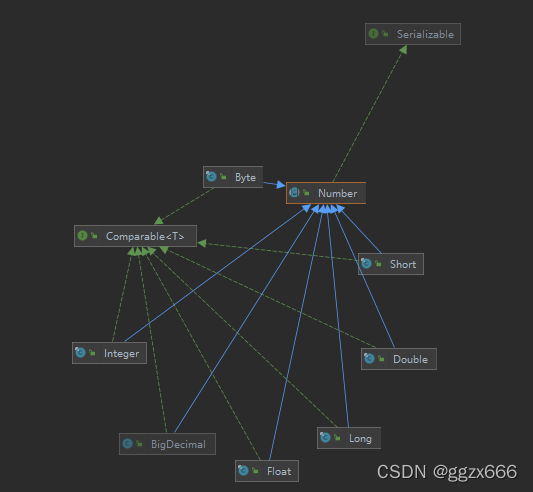

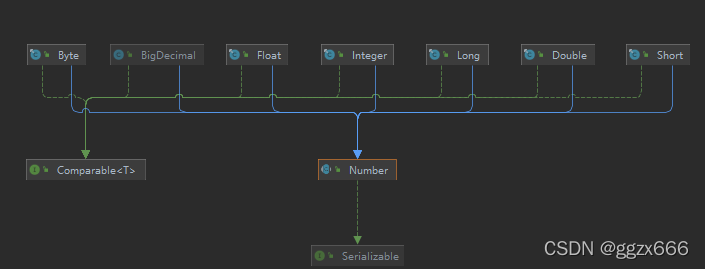

比如，向圖中添加Number的其他子類
-
選中Number

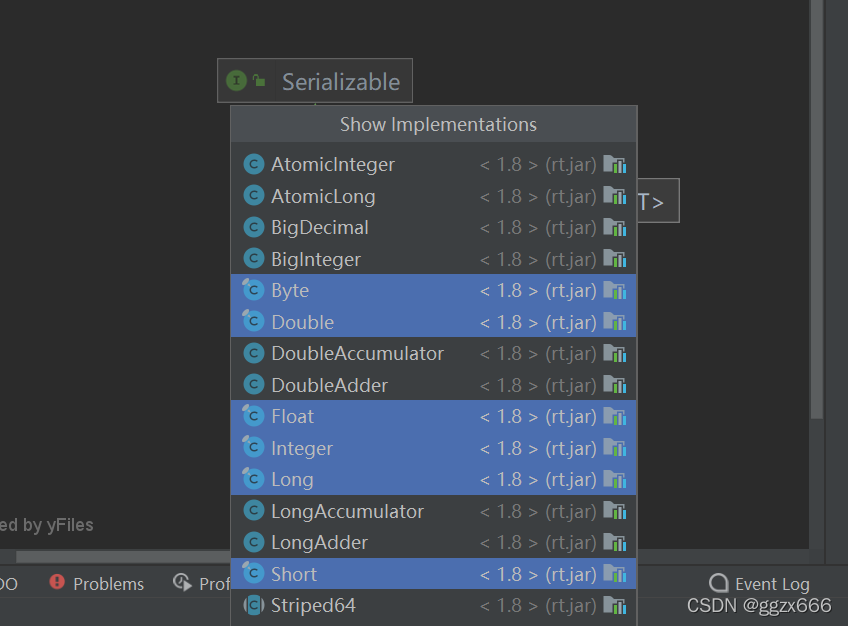

2. 右擊并選擇show implementations顯示實作Number的類
然后按住ctrl可以 多選 你想要的類
-
洗掉不關心的類
右擊Delete即可 -

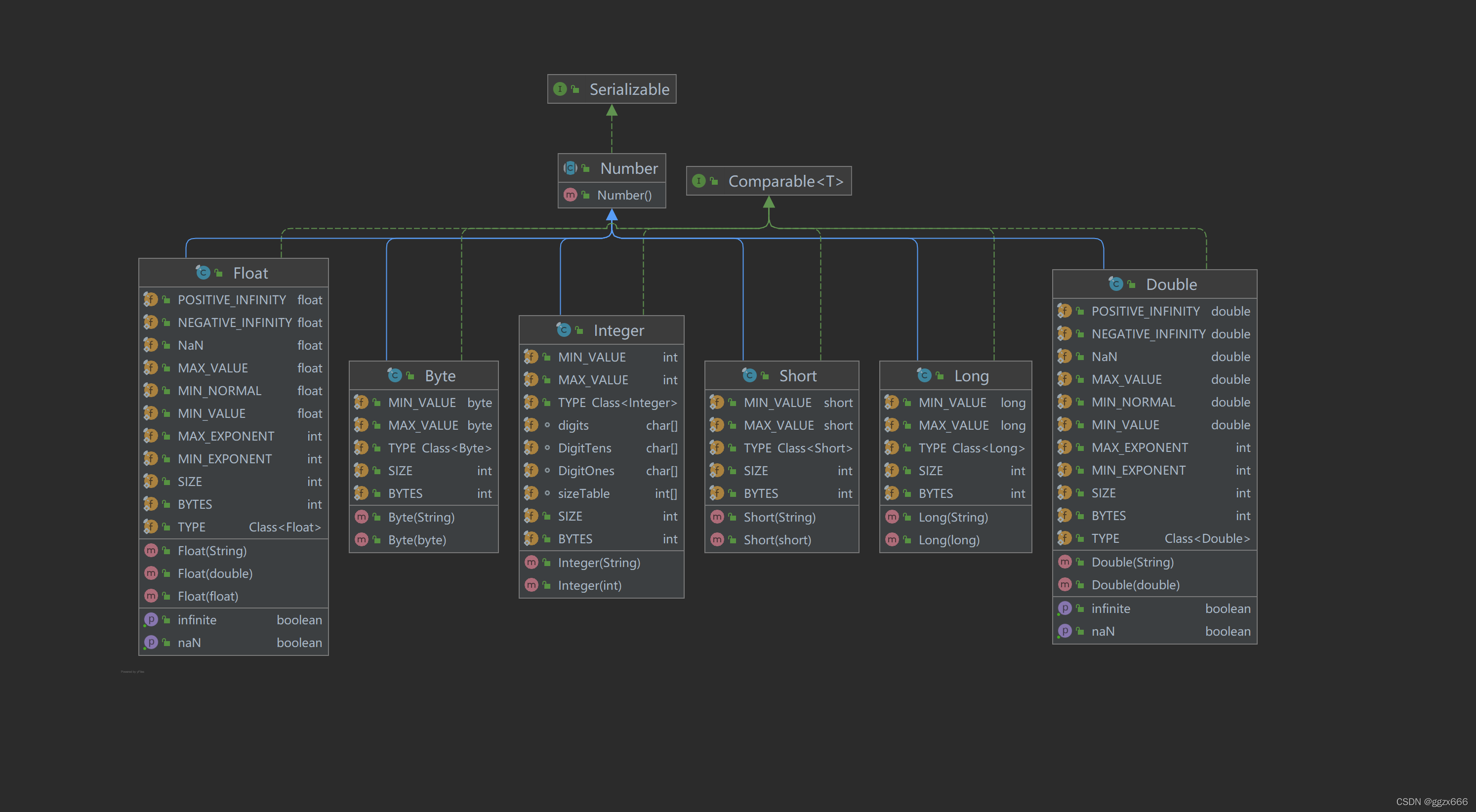

如何查看屬性、方法等
f是屬性、第二個是構造器，第三個是方法，第四個是依賴，第五個是內部類
可以多選
5. 快速查看類原始碼
F4或者右鍵選擇jump to source -
選擇查看等級
當你想查看protected權限以上的方法，可以使用這個方法
注意只有All能看見類的私有方法 -

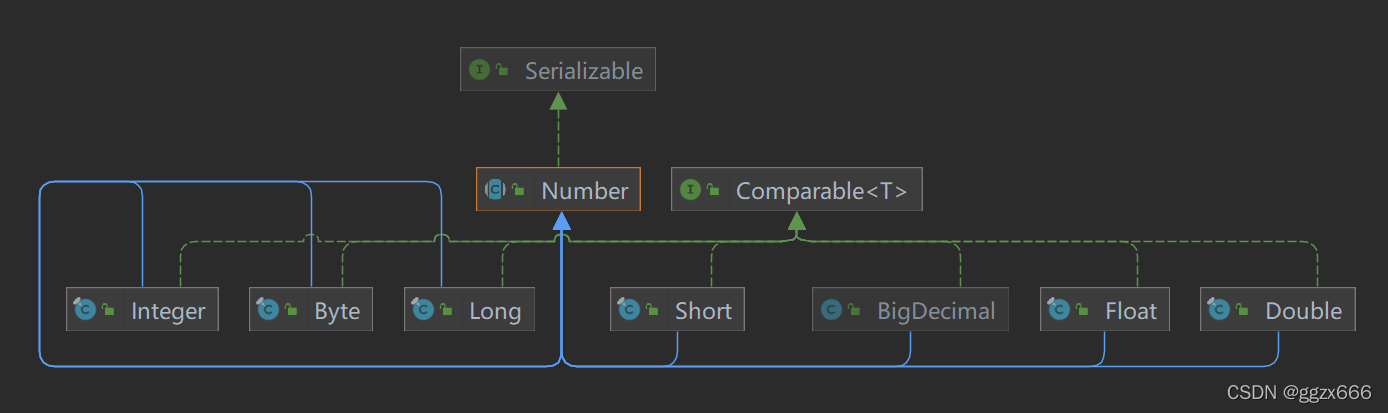

讓連線更加圓滑
可以看見就像畫電路圖一樣，線更加清晰了 -

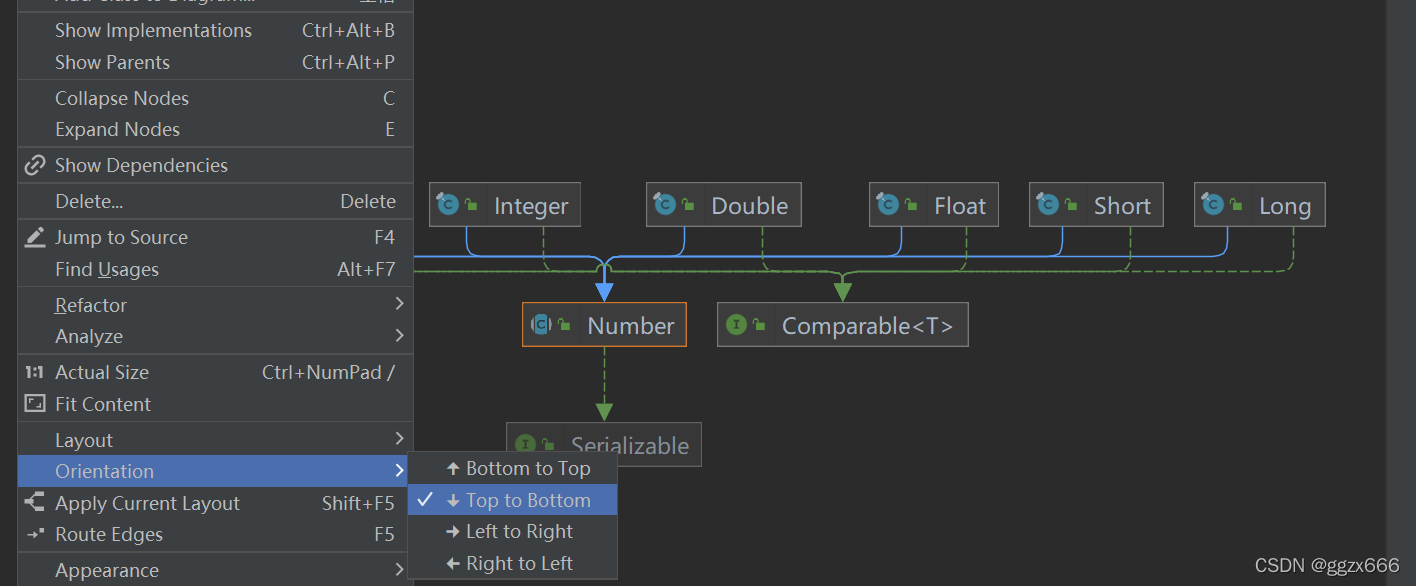

改變展示方向：
當切換至top to bottom
其他選項同理 -

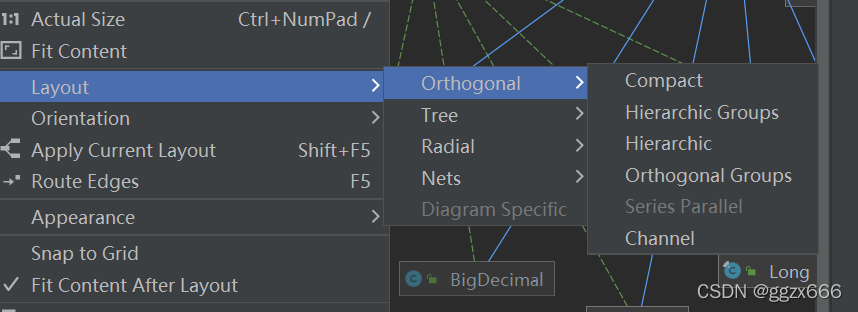

切換Layout
Layout示例：
Redial->circular
Orthogonal->hierarchic(推薦)
從上面可以看見幾種顏色的線：
藍色:繼承關系
綠色虛線:實作介面
