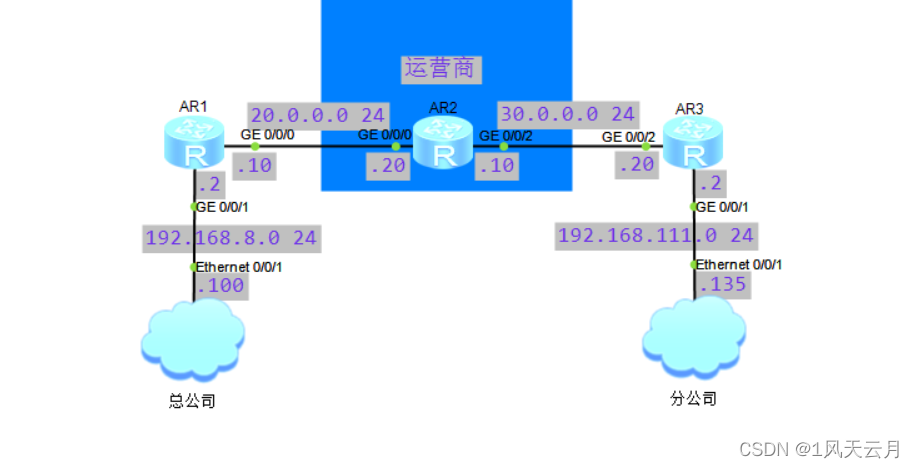

1、案例

2、配置程序

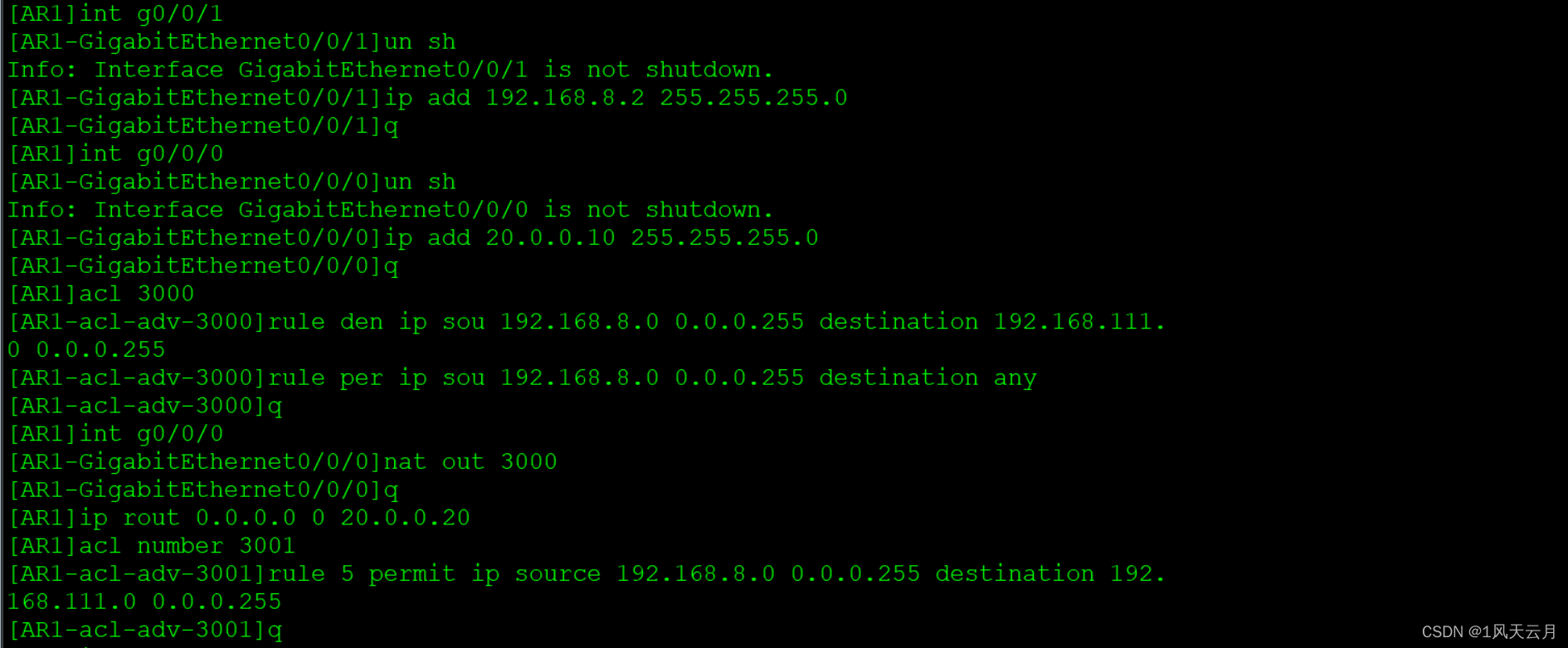

（1）AR1

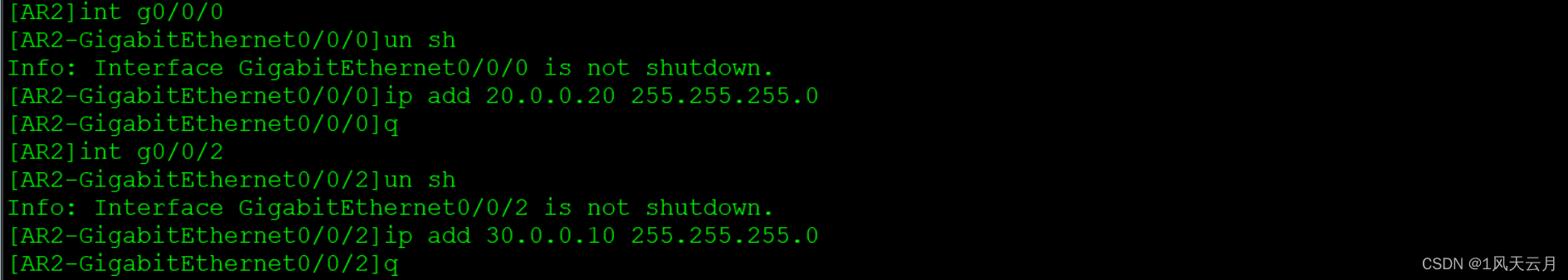

（2）AR2

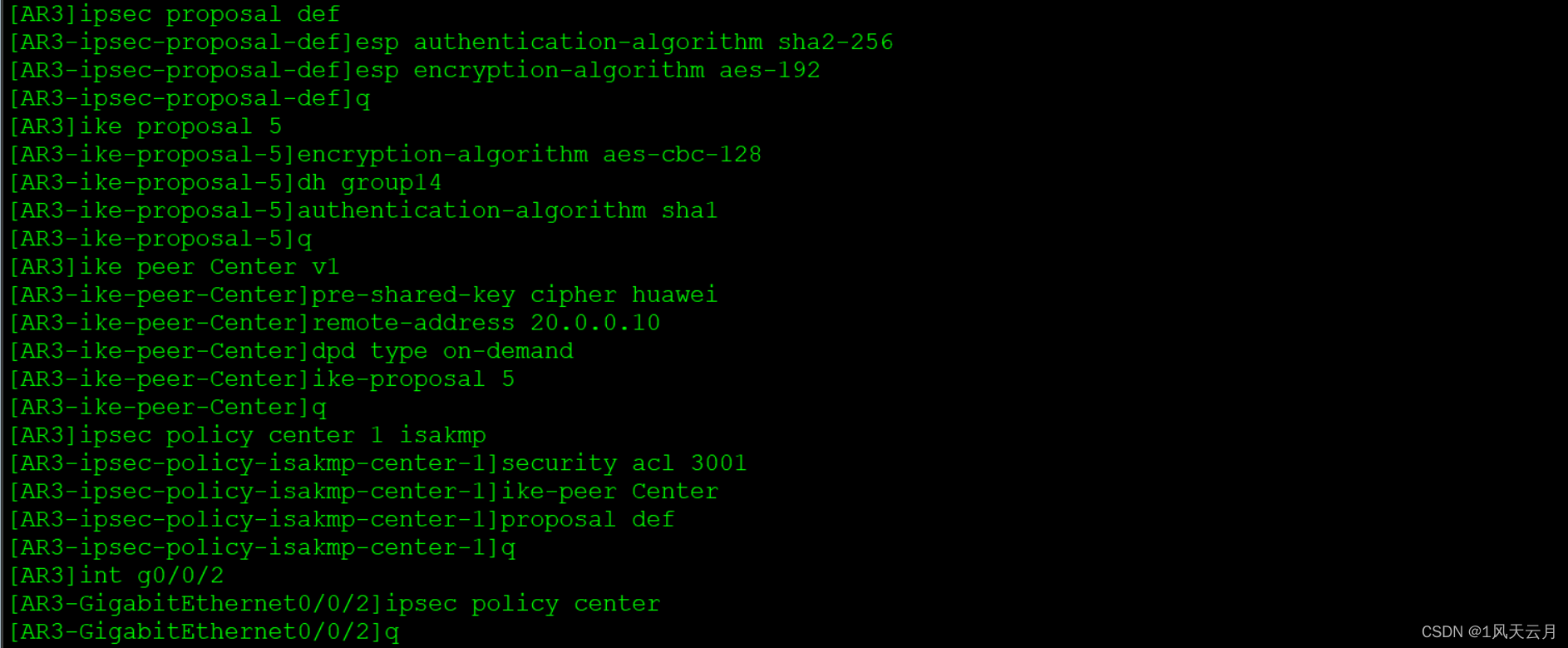

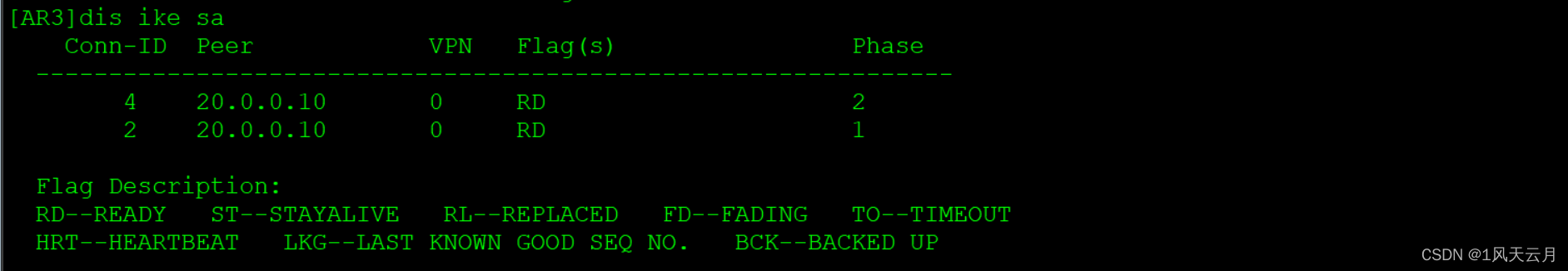

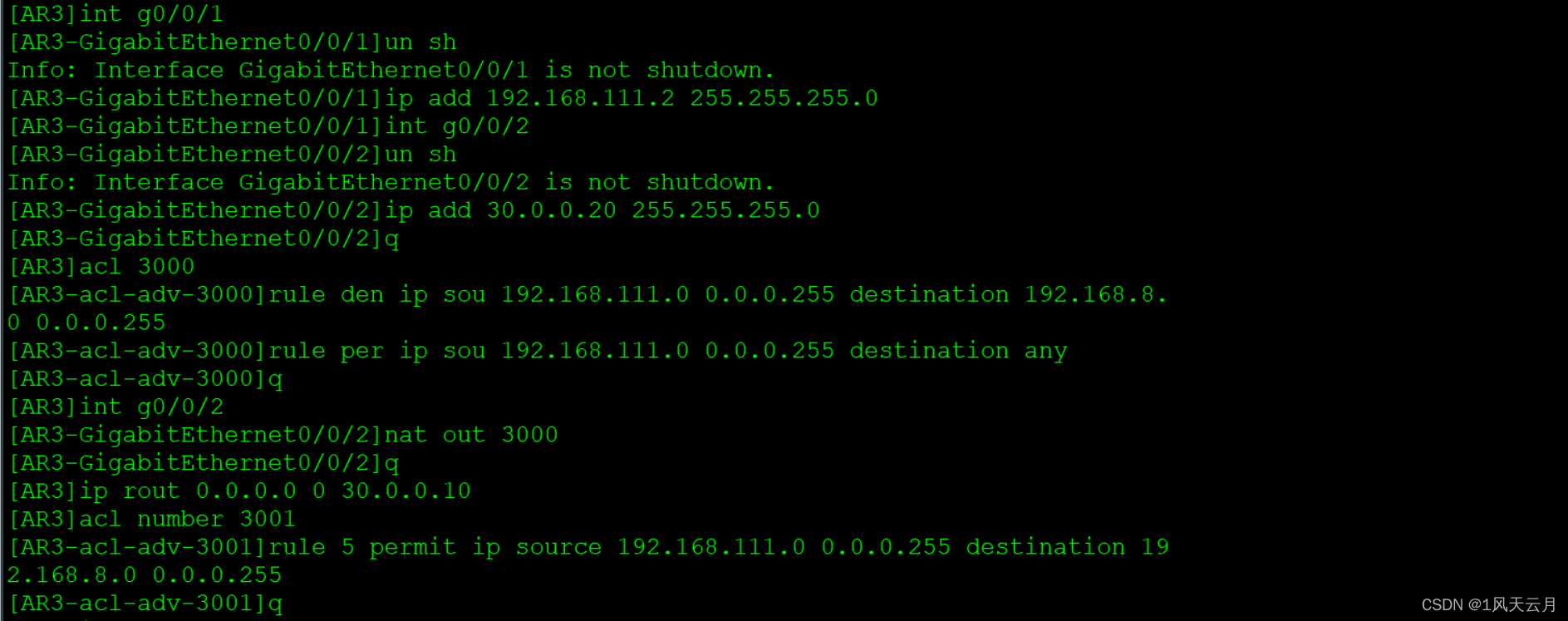

（3）AR3

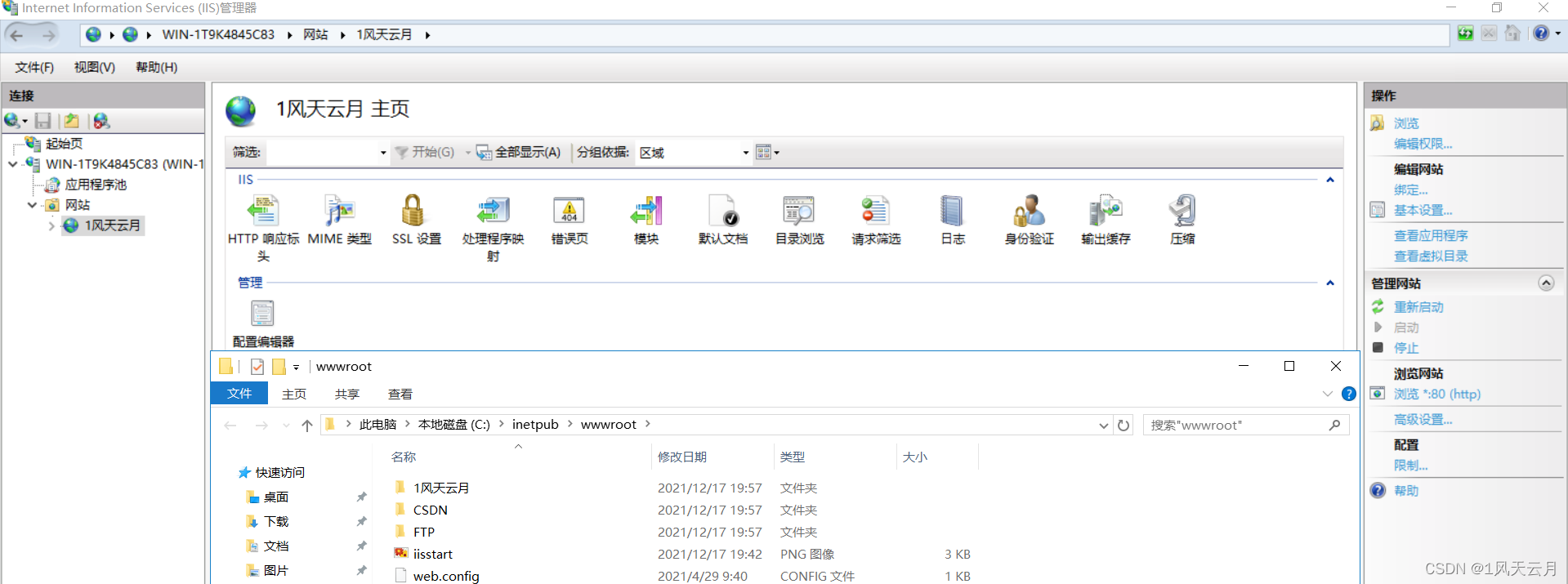

（4）在總公司上搭建簡單web服務

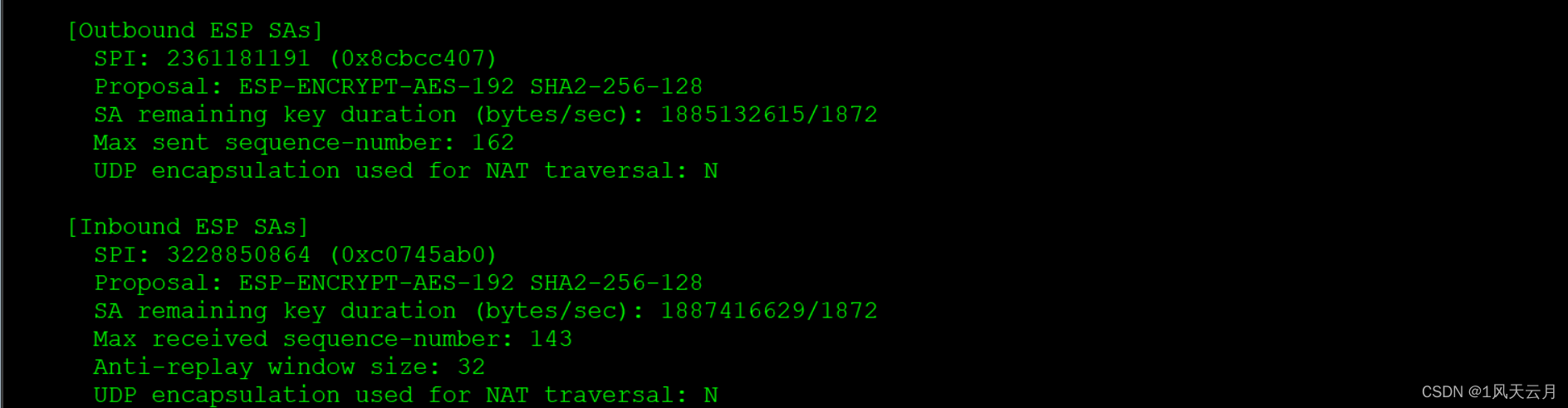

3、測驗

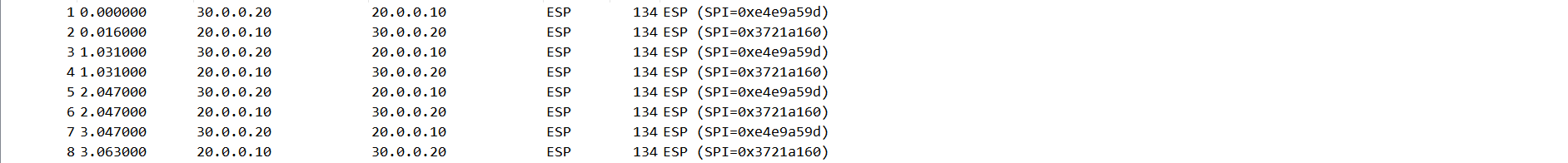

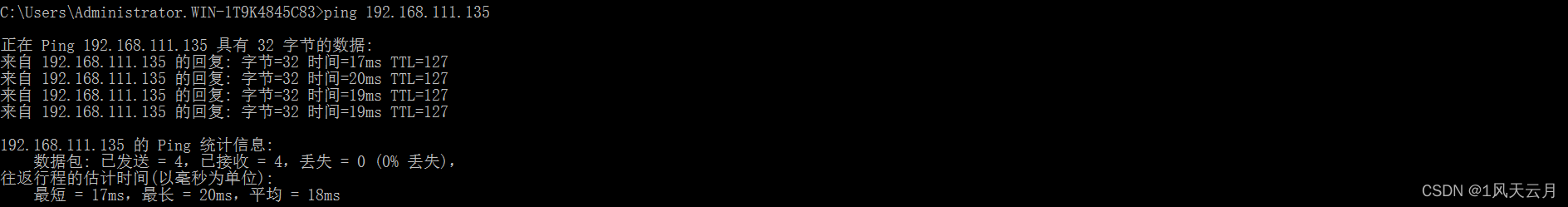

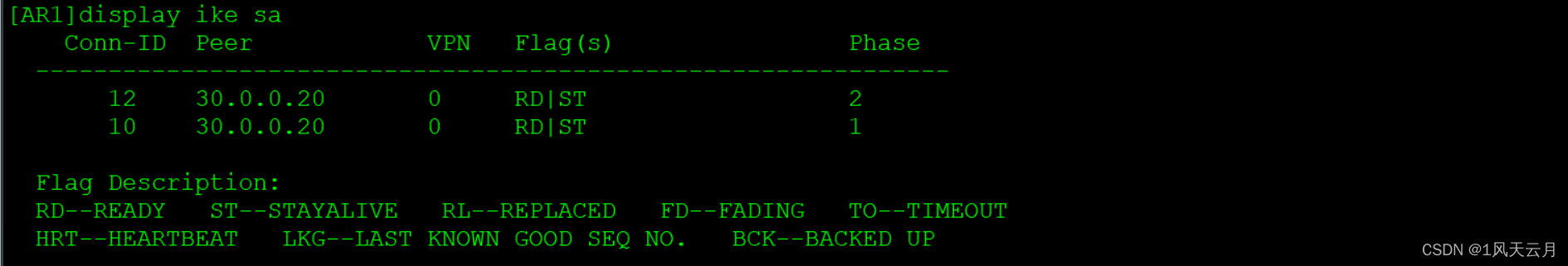

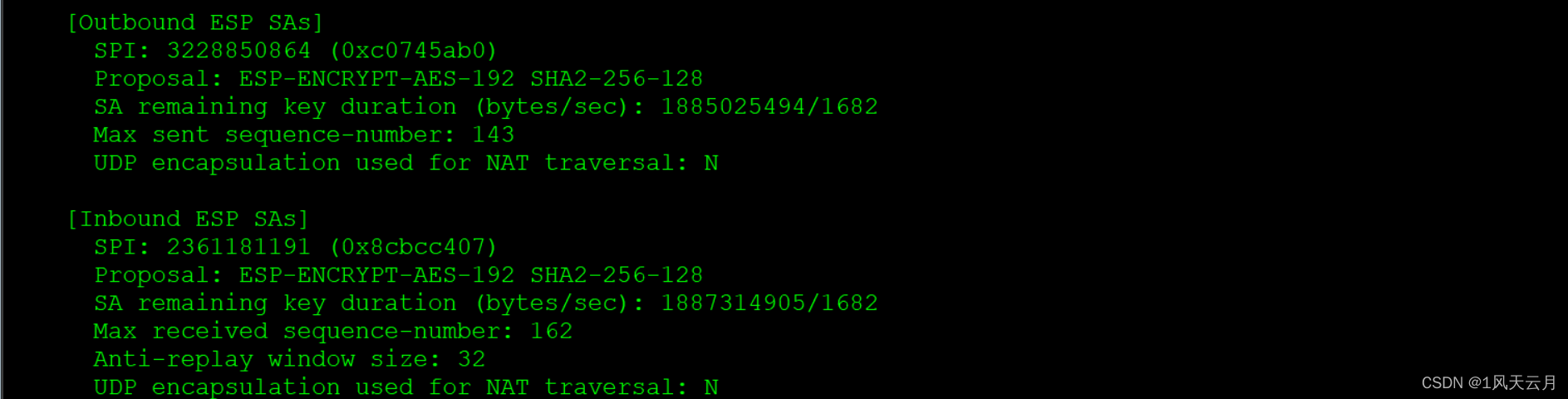

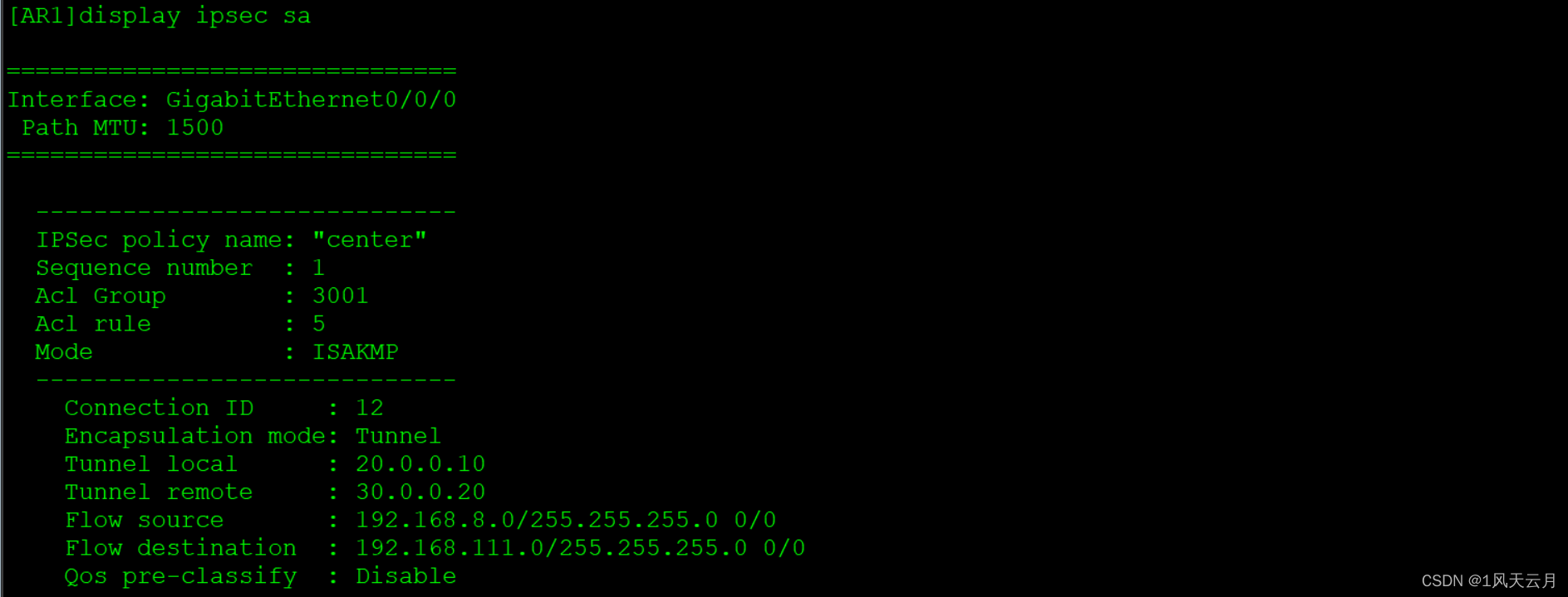

（1）分公司訪問總公司

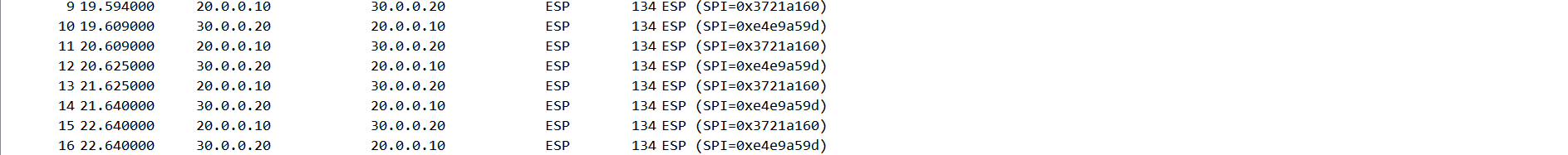

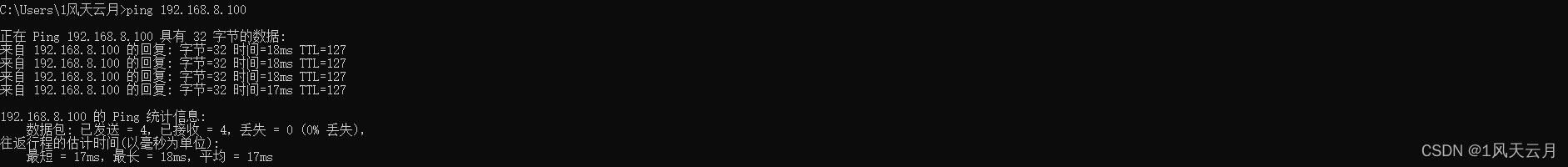

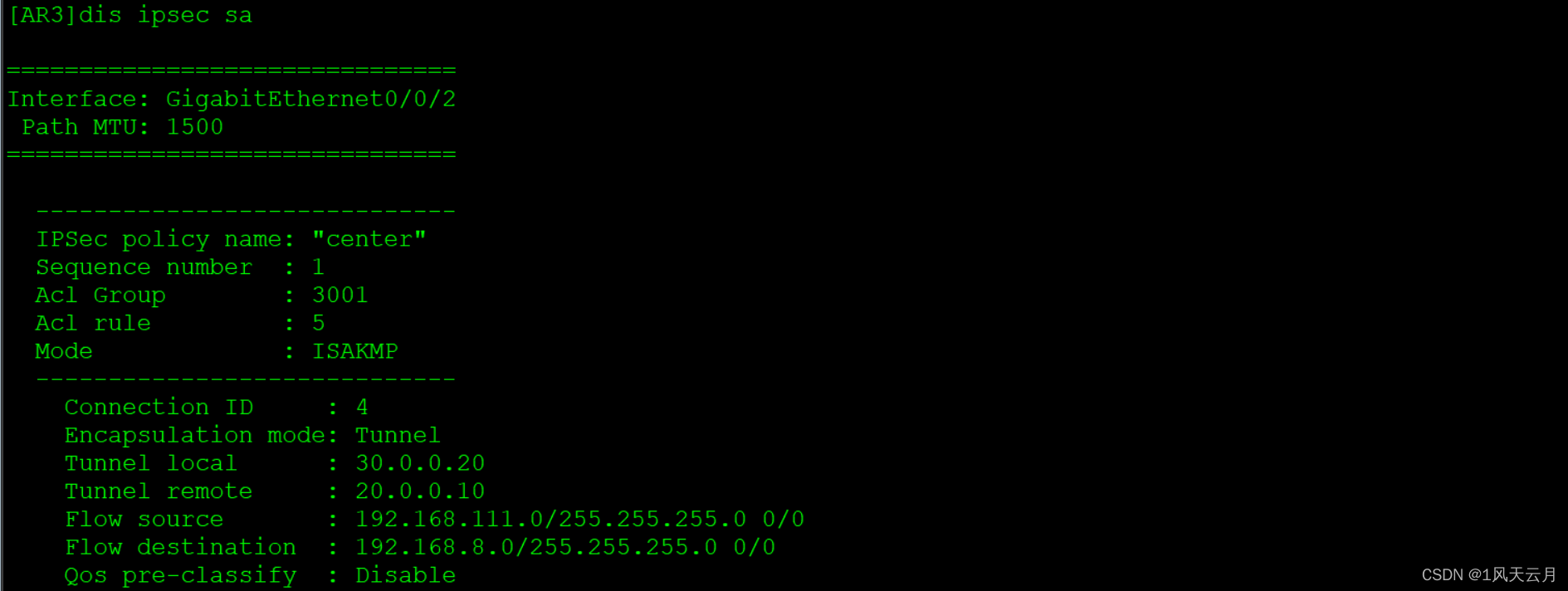

（2）總公司訪問分公司

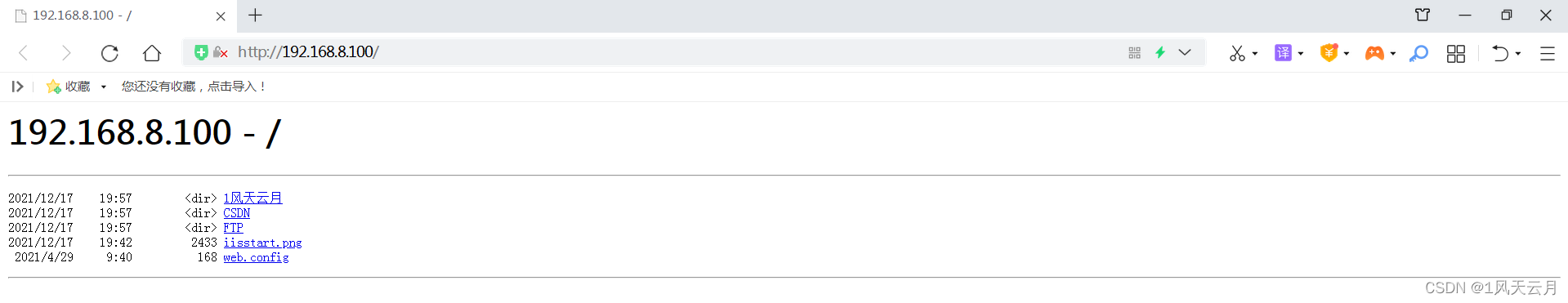

（3）訪問總公司web服務

結語

前言

隨著Internet的發展，越來越多的企業直接通過Internet進行互聯，但由于IP協議未考慮安全性，而且Internet上有大量的不可靠用戶和網路設備，所以用戶業務資料要穿越這些未知網路，根本無法保證資料的安全性，資料易被偽造、篡改或竊取，因此，迫切需要一種兼容IP協議的通用的網路安全方案，為了解決上述問題，IPSec應運而生，IPSec是對IP的安全性補充，其作業在IP層，為IP網路通信提供可靠的安全服務

一、IPSec概述

1、IPSec介紹

IPSec是IETF（Internet Engineering Task Force）制定的一組開放的網路安全協議，它并不是一個單獨的協議，而是一系列為IP網路提供安全性的協議和服務的集合，包括認證頭AH（Authentication Header）和封裝安全載荷ESP（Encapsulating Security Payload）兩個安全協議、密鑰交換和用于驗證及加密的一些演算法等，通過這些協議，在兩個設備之間建立一條IPSec隧道，資料通過IPSec隧道進行轉發，實作保護資料的安全性

2、IPSec的安全性

IPSec通過加密與驗證等方式，從以下幾個方面保障了用戶業務資料在Internet中的安全傳輸

資料來源驗證：接收方驗證發送方身份是否合法
資料加密：發送方對資料進行加密，以密文的形式在Internet上傳送，接收方對接收的加密資料進行解密后處理或直接轉發
資料完整性：接收方對接收的資料進行驗證，以判定報文是否被篡改
抗重放：接收方拒絕舊的或重復的資料包，防止惡意用戶通過重復發送捕獲到的資料包所進行的攻擊

3、安全聯盟

安全聯盟SA（Security Association）是通信對等體間對某些要素的協定，它描述了對等體間如何利用安全服務（例如加密）進行安全的通信，這些要素包括對等體間使用何種安全協議、需要保護的資料流特征、對等體間傳輸的資料的封裝模式、協議采用的加密和驗證演算法，以及用于資料安全轉換、傳輸的密鑰和SA的生存周期等

IPSec安全傳輸資料的前提是在IPSec對等體（即運行IPSec協議的兩個端點）之間成功建立安全聯盟，IPSec安全聯盟簡稱IPSec SA，由一個三元組來唯一標識，這個三元組包括安全引數索引SPI（Security Parameter Index）、目的IP地址和使用的安全協議號（AH或ESP），其中，SPI是為唯一標識SA而生成的一個32位位元的數值，它被封裝在AH和ESP頭中

IPSec SA是單向的邏輯連接，通常成對建立（inbound和outbound），因此兩個IPSec對等體之間的雙向通信，最少需要建立一對IPSec SA形成一個安全互通的IPSec隧道，分別對兩個方向的資料流進行安全保護

4、安全協議

IPSec使用認證頭AH（Authentication Header）和封裝安全載荷ESP（Encapsulating Security Payload）兩種IP傳輸層協議來提供認證或加密等安全服務

AH僅支持認證功能，不支持加密功能，AH在每一個資料包的標準IP報頭后面添加一個AH報文頭，AH對資料包和認證密鑰進行Hash計算，接收方收到帶有計算結果的資料包后，執行同樣的Hash計算并與原計算結果比較，傳輸程序中對資料的任何更改將使計算結果無效，這樣就提供了資料來源認證和資料完整性校驗，AH協議的完整性驗證范圍為整個IP報文
ESP支持認證和加密功能，ESP在每一個資料包的標準IP報頭后面添加一個ESP報文頭，并在資料包后面追加一個ESP尾（ESP Trailer和ESP Auth data），與AH不同的是，ESP將資料中的有效載荷進行加密后再封裝到資料包中，以保證資料的機密性，但ESP沒有對IP頭的內容進行保護，除非IP頭被封裝在ESP內部（采用隧道模式）

5、封裝模式

封裝模式是指將AH或ESP相關的欄位插入到原始IP報文中，以實作對報文的認證和加密，封裝模式有傳輸模式和隧道模式兩種

在傳輸模式中，AH頭或ESP頭被插入到IP頭與傳輸層協議頭之間，保護TCP/UDP/ICMP負載，由于傳輸模式未添加額外的IP頭，所以原始報文中的IP地址在加密后報文的IP頭中可見，傳輸模式下，與AH協議相比，ESP協議的完整性驗證范圍不包括IP頭，無法保證IP頭的安全
在隧道模式下，AH頭或ESP頭被插到原始IP頭之前，另外生成一個新的報文頭放到AH頭或ESP頭之前，保護IP頭和負載，隧道模式下，與AH協議相比，ESP協議的完整性驗證范圍不包括新IP頭，無法保證新IP頭的安全

6、傳輸模式和隧道模式比較

傳輸模式和隧道模式的區別在于

從安全性來講，隧道模式優于傳輸模式，它可以完全地對原始IP資料包進行驗證和加密，隧道模式下可以隱藏內部IP地址，協議型別和埠
從性能來講，隧道模式因為有一個額外的IP頭，所以它將比傳輸模式占用更多帶寬
從場景來講，傳輸模式主要應用于兩臺主機或一臺主機和一臺IPSec網關之間通信，隧道模式主要應用于兩臺IPSec網關之間或一臺主機與一臺IPSec網關之間的通信

當安全協議同時采用AH和ESP時，AH和ESP協議必須采用相同的封裝模式

7、加密和驗證

IPSec提供了兩種安全機制加密和驗證，加密機制保證資料的機密性，防止資料在傳輸程序中被竊聽，驗證機制能保證資料真實可靠，防止資料在傳輸程序中被仿冒和篡改

IPSec采用對稱加密演算法對資料進行加密和解密，用于加密和解密的對稱密鑰可以手工配置，也可以通過IKE協議自動協商生成，常用的對稱加密演算法包括資料加密標準DES（Data Encryption Standard）、3DES（Triple Data Encryption Standard）、先進加密標準AES（Advanced Encryption Standard）國密演算法（SM1和SM4），其中，DES和3DES演算法安全性低，存在安全風險，不推薦使用
IPSec的加密功能，無法驗證解密后的資訊是否是原始發送的資訊或完整，IPSec采用HMAC（Keyed-Hash Message Authentication Code）功能，比較完整性校驗值ICV進行資料包完整性和真實性驗證，通常情況下，加密和驗證通常配合使用，在IPSec發送方，加密后的報文通過驗證演算法和對稱密鑰生成完整性校驗值ICV，IP報文和完整性校驗值ICV同時發給對端，在IPSec接收方，使用相同的驗證演算法和對稱密鑰對加密報文進行處理，同樣得到完整性校驗值ICV，然后比較完整性校驗值ICV進行資料完整性和真實性驗證，驗證不通過的報文直接丟棄，驗證通過的報文再進行解密，同加密一樣，用于驗證的對稱密鑰也可以手工配置，或者通過IKE協議自動協商生成，常用的驗證演算法包括訊息摘要MD5（Message Digest 5）、安全散列演算法SHA1（Secure Hash Algorithm 1）、SHA2、國密演算法SM3（Senior Middle 3），其中，MD5、SHA1演算法安全性低，存在安全風險，不推薦使用

8、密鑰交換

使用對稱密鑰進行加密、驗證時，如何安全地共享密鑰是一個很重要的問題，有兩種方法解決這個問題

帶外共享密鑰是在發送、接收設備上手工配置靜態的加密、驗證密鑰，雙方通過帶外共享的方式（例如通過電話或郵件方式）保證密鑰一致性，這種方式的缺點是安全性低，可擴展性差，在點到多點組網中配置密鑰的作業量成倍增加，另外，為提升網路安全性需要周期性修改密鑰，這種方式下也很難實施
使用一個安全的密鑰分發協議通過IKE協議自動協商密鑰，IKE采用DH（Diffie-Hellman）演算法在不安全的網路上安全地分發密鑰，這種方式配置簡單，可擴展性好，特別是在大型動態的網路環境下此優點更加突出，同時，通信雙方通過交換密鑰交換材料來計算共享的密鑰，即使第三方截獲了雙方用于計算密鑰的所有交換資料，也無法計算出真正的密鑰，這樣極大地提高了安全性

9、IKE協議

因特網密鑰交換IKE（Internet Key Exchange）協議建立在Internet安全聯盟和密鑰管理協議ISAKMP定義的框架上，是基于UDP（User Datagram Protocol）的應用層協議，它為IPSec提供了自動協商密鑰、建立IPSec安全聯盟的服務，能夠簡化IPSec的配置和維護作業，對等體之間建立一個IKE SA完成身份驗證和密鑰資訊交換后，在IKE SA的保護下，根據配置的AH/ESP安全協議等引數協商出一對IPSec SA，此后，對等體間的資料將在IPSec隧道中加密傳輸，IKE SA是一個雙向的邏輯連接，兩個對等體間只建立一個IKE SA

10、IKE安全機制

IKE具有一套自保護機制，可以在網路上安全地認證身份、分發密鑰、建立IPSec SA身份認證確認通信雙方的身份（對等體的IP地址或名稱），包括預共享密鑰PSK（pre-shared key）認證、數字證書RSA（rsa-signature）認證和數字信封認證

在預共享密鑰認證中，通信雙方采用共享的密鑰對報文進行Hash計算，判斷雙方的計算結果是否相同，如果相同，則認證通過，否則認證失敗
當有1個對等體對應多個對等體時，需要為每個對等體配置預共享的密鑰，該方法在小型網路中容易建立，但安全性較低
在數字證書認證中，通信雙方使用CA證書進行數字證書合法性驗證，雙方各有自己的公鑰（網路上傳輸）和私鑰（自己持有），發送方對原始報文進行Hash計算，并用自己的私鑰對報文計算結果進行加密，生成數字簽名，接收方使用發送方的公鑰對數字簽名進行解密，并對報文進行Hash計算，判斷計算結果與解密后的結果是否相同，如果相同，則認證通過，否則認證失敗
使用數字證書安全性高，但需要CA來頒發數字證書，適合在大型網路中使用
在數字信封認證中，發送方首先隨機產生一個對稱密鑰，使用接收方的公鑰對此對稱密鑰進行加密（被公鑰加密的對稱密鑰稱為數字信封），發送方用對稱密鑰加密報文，同時用自己的私鑰生成數字簽名，接收方用自己的私鑰解密數字信封得到對稱密鑰，再用對稱密鑰解密報文，同時根據發送方的公鑰對數字簽名進行解密，驗證發送方的數字簽名是否正確，如果正確，則認證通過，否則認證失敗
數字信封認證用于設備需要符合國家密碼管理局要求時使用，此認證方法只能在IKEv1的主模式協商程序中支持，IKE支持的認證演算法有：MD5、SHA1、SHA2-256、SHA2-384、SHA2-512、SM3
身份資料在密鑰產生之后加密傳送，實作了對身份資料的保護，IKE支持的加密演算法有：DES、3DES、AES-128、AES-192、AES-256、SM1和SM4
DH是一種公共密鑰交換方法，它用于產生密鑰材料，并通過ISAKMP訊息在發送和接收設備之間進行密鑰材料交換，然后，兩端設備各自計算出完全相同的對稱密鑰，該對稱密鑰用于計算加密和驗證的密鑰，在任何時候，通信雙方都不交換真正的密鑰，DH密鑰交換是IKE的精髓所在
完善的前向安全性PFS（Perfect Forward Secrecy）通過執行一次額外的DH交換，確保即使IKE SA中使用的密鑰被泄露，IPSec SA中使用的密鑰也不會受到損害

11、IKE版本

IKE協議分IKEv1和IKEv2兩個版本，IKEv2與IKEv1相比有以下優點

簡化了安全聯盟的協商程序，提高了協商效率，IKEv1使用兩個階段為IPSec進行密鑰協商并建立IPSec SA，第一階段，通信雙方協商和建立IKE本身使用的安全通道，建立一個IKE SA，第二階段，利用這個已通過了認證和安全保護的安全通道，建立一對IPSec SA，IKEv2則簡化了協商程序，在一次協商中可直接生成IPSec的密鑰并建立IPSec SA
修復了多處公認的密碼學方面的安全漏洞，提高了安全性能
