使用Python的PCA：特征向量不是正交的

我正在用 Python 進行主成分分析 (PCA)。出于理解原因，我想自己實作它。為此，我根據給定的協方差矩陣創建隨機資料，以便我可以使用不同的值以及主成分的行為方式。所以這個腳本只是為了理解和澄清PCA。

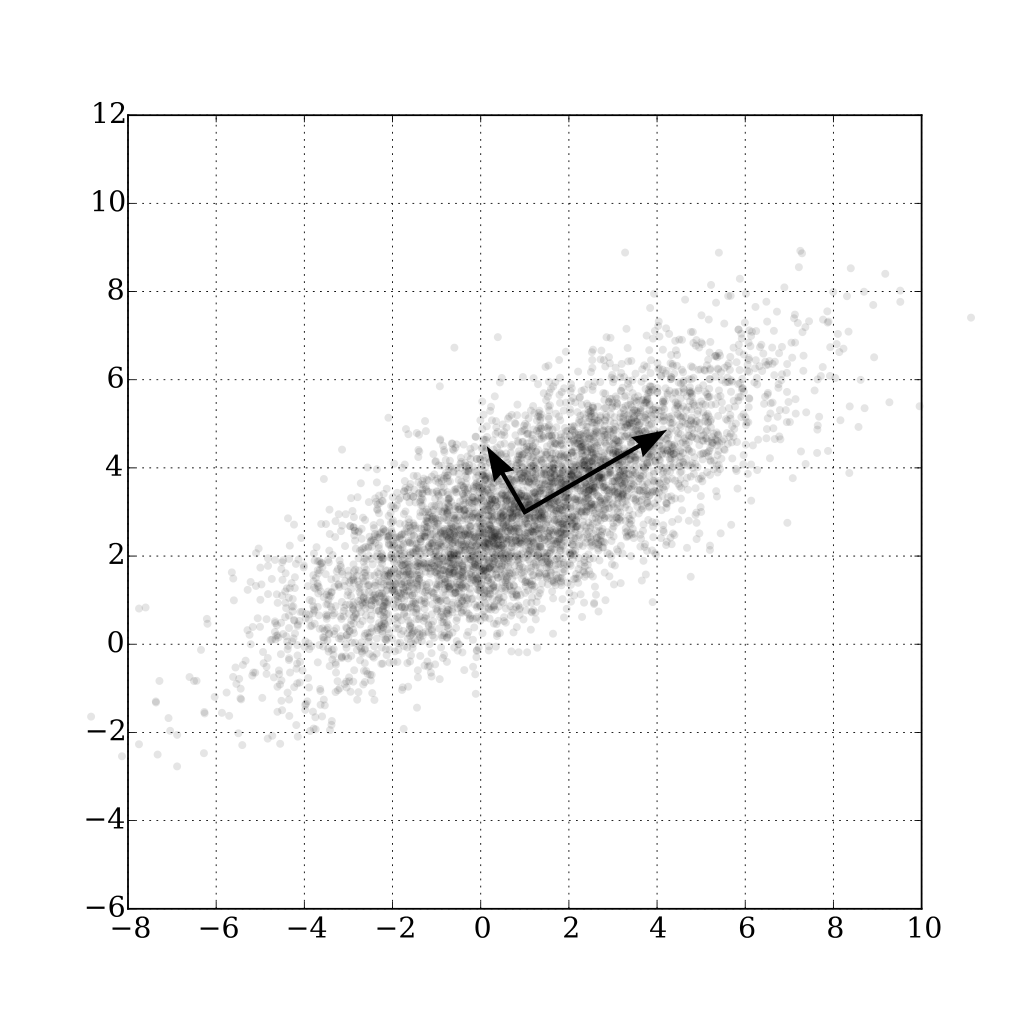

我的理解是，主成分（它們是協方差矩陣的特征向量）總是相互正交。維基百科的下圖也是這么說的：

來自維基百科的圖片描述（

我的 Python 腳本：

from matplotlib import pyplot as plt
import numpy as np
from sklearn.decomposition import PCA


def normalize(data: np.array, mean=None, std=None):
    """
    Normalize a pandas dataframe with respect to their stochastical moment. If mean and/or std is not passed they are
    calculated beforeheand.
    :param data:    Data to be normalized
    :param mean:    A mean value (optional)
    :param std:     A standard deviation (optional)
    :return:        normalized dataframe, mean value(s), standard deviation(s)
    """
    if mean is None:
        mean = data.mean(axis=0).reshape(1, -1)
    if std is None:
        std = data.std(axis=0).reshape(1, -1)

    res = data - mean / std

    return res, mean, std


# Press the green button in the gutter to run the script.
if __name__ == '__main__':
    datacount = 1000

    # create data based on given covariance matrix
    cov = np.array([[1, 0.85], [0.85, 1]])
    rand1 = np.random.multivariate_normal([1, 3], cov, datacount)

    # normalize, calculate covariance matrix and its eigenvectors and eigenvalues
    rand1, mean, std = normalize(rand1)
    cov = np.cov(rand1.T)
    eig_values, eig_vectors = np.linalg.eig(cov)

    # sort eig_values by importance and use this to also sort the vectors
    idx = np.argsort(eig_values, axis=0)[::-1]
    sorted_eig_vectors = eig_vectors[:, idx]

    # plot data
    plt.figure()
    plt.scatter(rand1[:, 0], rand1[:, 1])
    # set both axis limits to the maximum/minimum of the axis scalesv
    ax = plt.gca()
    xlimits = np.array(ax.get_xlim())
    ylimits = np.array(ax.get_ylim())
    axmax = np.max([np.max(xlimits), np.max(ylimits)])
    axmin = np.min([np.min(xlimits), np.min(ylimits)])
    ax.set_xlim([axmin, axmax])
    ax.set_ylim([axmin, axmax])

    # use PCA from sklearn for comparison
    pca = PCA(n_components=2)
    pca = pca.fit(rand1)

    # Plot the eigenvectors
    # Beware! Eigenvectors are oriented in rows in sklearn PCA and column-oriented in np.linalg.eig()!
    for i in range(2):
        plt.arrow(0, 0, pca.components_[0, i], pca.components_[1, i], color="g",
                  head_width=0.05, head_length=0.1)

    for i in range(2):
        plt.arrow(0, 0, eig_vectors[i, 0], eig_vectors[i, 1], color="r",
                  head_width=0.05, head_length=0.1)

    # plt.annotate(text='', xy=(1, 1), xytext=(0, 0), arrowprops=dict(arrowstyle='<->'))
    plt.grid()
    plt.figure()

    # Transform data to new subspace
    eig_scores = np.dot(rand1, sorted_eig_vectors[:, :2]).T

    # plot PCAs in subspace
    plt.scatter(eig_scores[0], eig_scores[1])

    # set both axis limits to the maximum/minimum of the axis scales
    ax = plt.gca()
    xlimits = np.array(ax.get_xlim())
    ylimits = np.array(ax.get_ylim())
    axmax = np.max([np.max(xlimits), np.max(ylimits)])
    axmin = np.min([np.min(xlimits), np.min(ylimits)])
    ax.set_xlim([axmin, axmax])
    ax.set_ylim([axmin, axmax])
    plt.grid()
    plt.show()

    # Are Eigenvectors orthogonal?
    print(np.dot(eig_vectors[:, 0], eig_vectors[:, 1]) == 0)    # yields True
    print(np.dot(pca.components_[0, :], pca.components_[1, :]) == 0)    # yields True

奇怪的是，最后兩行，我檢查兩種方法的特征向量是否正交，總是產生 True，表明向量實際上是正交的。

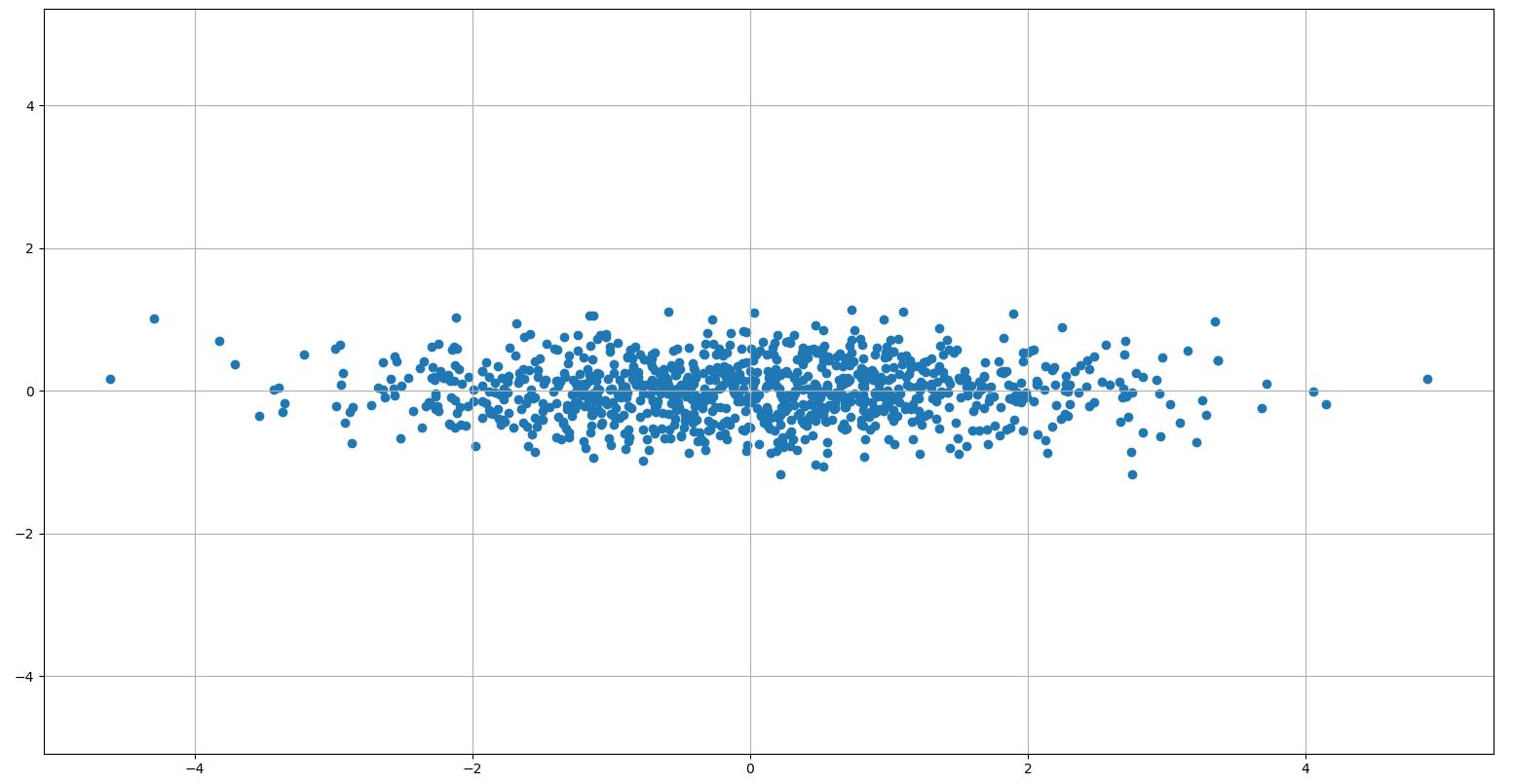

此外，資料到新子空間的轉換作業正常，結果如下：

我錯過了什么？我的期望是假的嗎？還是我的 Python 腳本中存在錯誤？

uj5u.com熱心網友回復：

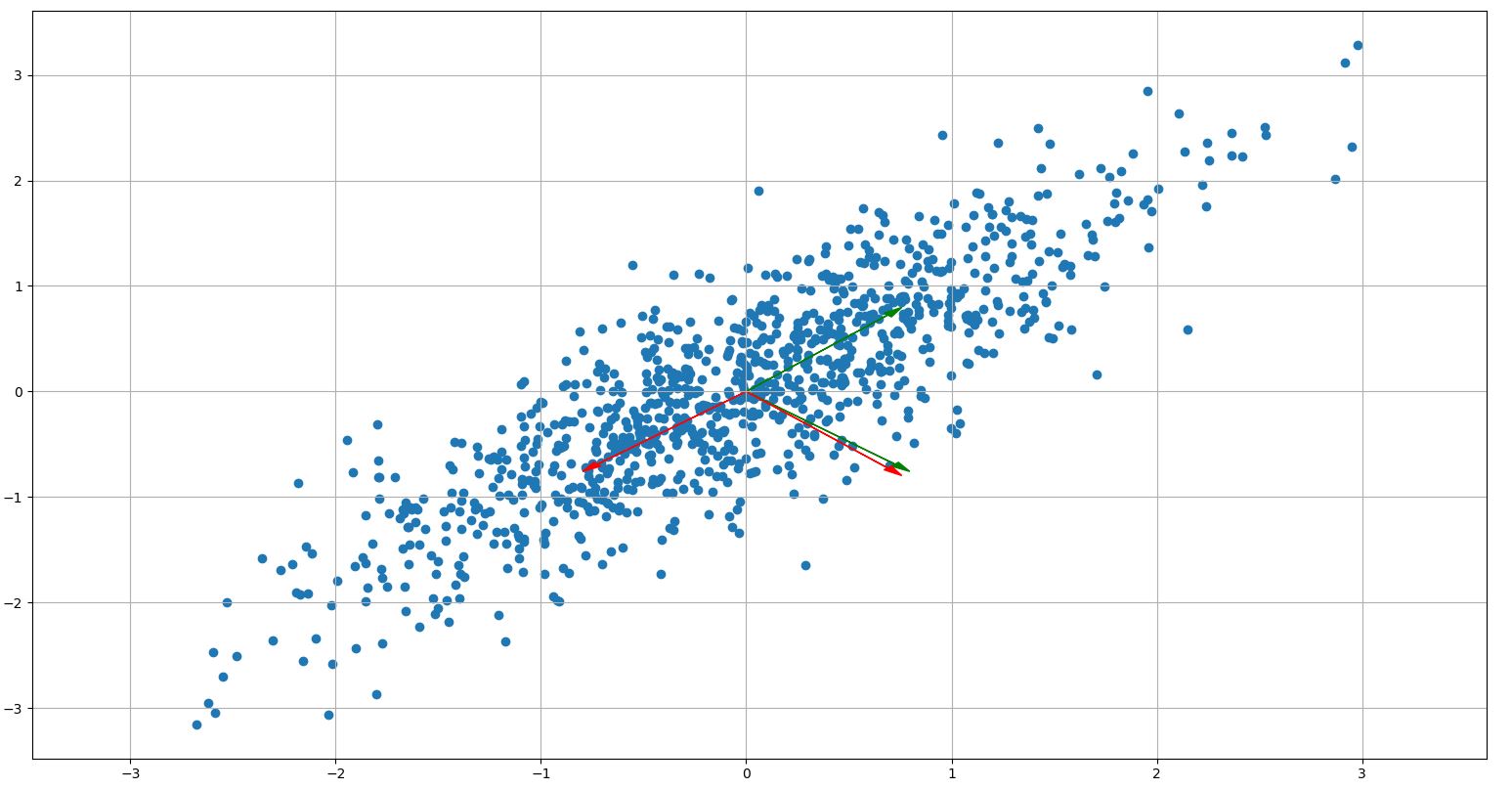

你檢查過它們是正交的，它們是，但在圖中你說它們不是。向量是否正確繪制？他們是：

array([[ 0.707934  , -0.70627859],
       [ 0.70627859,  0.707934  ]])

看圖好像是這樣。

問題是您正在嘗試測量顯示幕上的角度，其中兩個軸的比例不同。

只需添加 plt.axis('equal')
