目錄
🎆工程檔案
🎇檔案的創建
🎆工程檔案
- 原理圖庫：也就是把你個個要用到元器件的模型給它繪制出來，
- 原理圖：繪制原理圖也就是把我們繪制的這些模型給放置到🎆圖里面，然后再用導線把它們連接起來以及這些網路編號給弄上，也就是器件和器件上的關系進行連接，
- PCB庫：需要讓原理圖上繪制的這些元件，要映射到我們的實物板上來的話，那么這里就會有這個PCB庫，PCB庫是和這個原理圖和PCB之間的一個橋梁，注意：在PCB庫當中的尺寸是一定要和這個模型是相互對上的才行，
- PCB：PCB階段就是把布局和布線處理完畢就可以了，
- 生產檔案：最后就是生產就行了，
🎇檔案的創建
- 雙擊打卡 Altium Designer ，

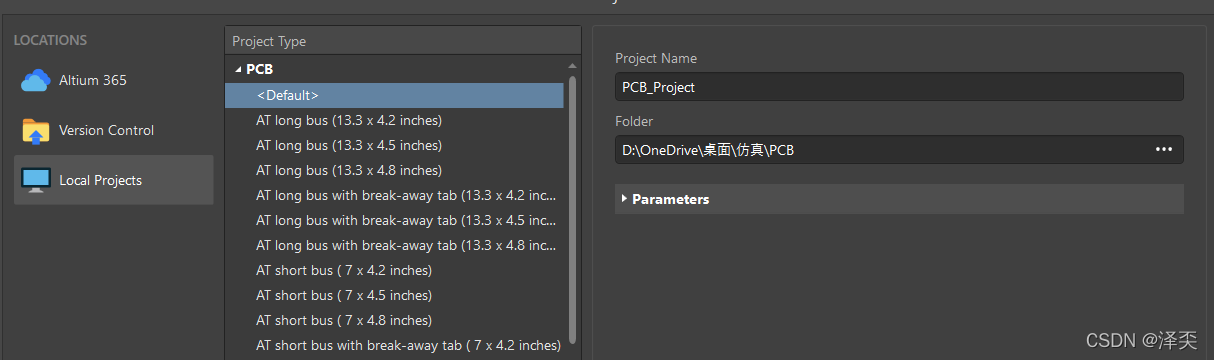

- 點擊 檔案 -> 新建 -> 專案，其實這個新建工程就是類似于檔案夾一樣，采取默認選項就可以了，不用選取模型即可，然后就是對默認的這個上面的 project name(工程名)所進行修改，這個看你自己了，Folder就是放置的路徑，最后選擇好了之后點擊即可，
- 新建完之后就會顯示這個

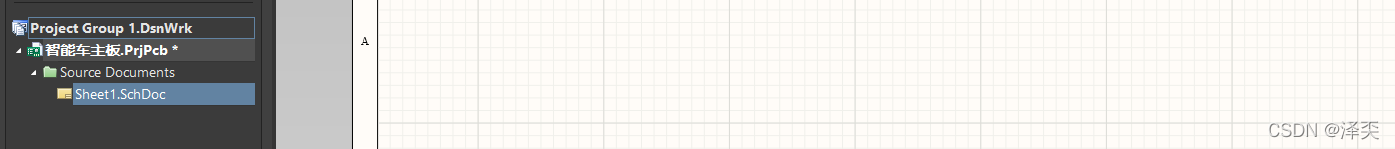

- 然后打開檔案->新的->點擊原理圖，就會呈現出下方的這個樣子，
- 點擊 CTRL + s 進行保存檔案名以及放置路徑和新建專案時候一樣即可，
- 再打開檔案->新的->點擊庫->原理層庫即可，
- 再次 CTRL + s 進行保存檔案名以及放置路徑和新建專案時候一樣即可，
- 然后再次新建 -> PCB 元件庫，
- 再次 CTRL + s 進行保存檔案名以及放置路徑和新建專案時候一樣即可，
- 最后再新建 -> PCB
- 再次 CTRL + s 進行保存檔案名以及放置路徑和新建專案時候一樣即可，
- 以上這個工程就包含了，四個檔案，和上面框架圖包含的檔案細心的小伙伴發現其實是一樣的，
注意：新建PCB，就一定要新建工程！這是習慣！必須要養成良好工程意識，
