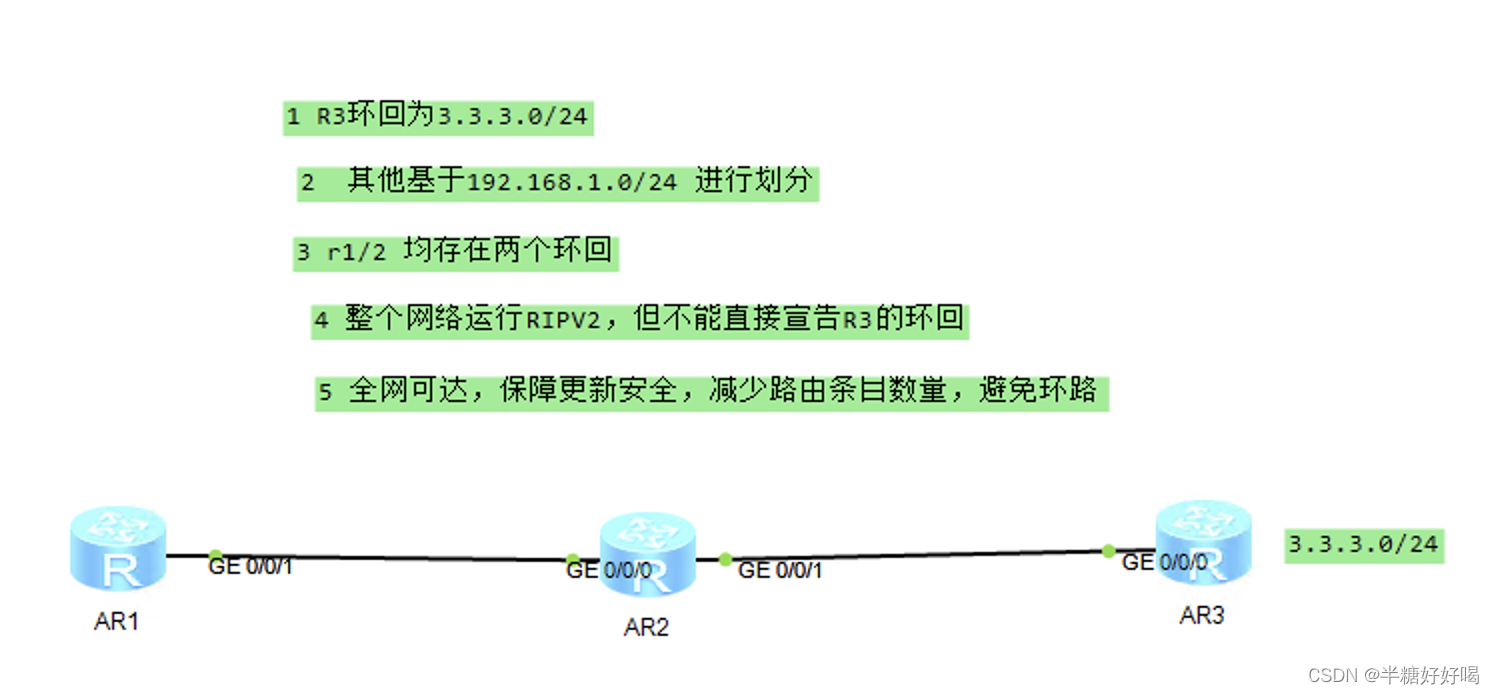

需求如圖
第一步
由圖可將ip規劃3個大段 ，分別為
192.168.1.128/26
192.168.1.0/26
192.168.1.64/26
第二步 規劃環回ip
由于r1、r2分別有倆個環回地址，需要將其中倆個IP繼續規劃，分別為
R1 192.168.1.0
192.168.1.32
R2 192.168.1.64
192.168.1.96
在r1上輸入interface LoopBack 0并且添加環回IP
ip add 192.168.1.1
其他埠以及r3也如上述類似輸入添加環回ip
第三步 規劃并配置路由器埠ip
從第一次規劃的ip剩下的一個繼續規劃ip，分別為
192.168.1.128/27
192.168.1.192/27
接下來配置各個路由器埠ip
interface g0/0/0進入埠 輸入IP add 192.168.1.129 27
其余埠類似上述步驟
第四步 rip協議
添加rip協議（此處我選擇的時ripv2）具體命令為
[r1]rip 1
[r1-rip-1]version 2
第五步 宣告
進入每個路由器的埠，由于上述網段都是基于192.168.1.0/24劃分，則宣告均為192.168.1.0
由于不能直接宣告r3的環回路由，則需要在r3上配置預設路由命令如下
[r3]rip 1
[r3-rip-1]default-route originate
此時達到全網可達
第六步 手工匯總
為了減少路由表數目，需要我將r1、r2的環回路由進行手工匯總，匯總完后為
192.168.1.0/26
192.168.1.64/26
在r1、r2上的各個埠分別匯總，具體命令如下
int g0/0/1 進入介面
rip summary-address 192.168.1.0 255.255.255.192 匯總ip
此時減少了各個路由表的數目
