干貨：
GVRP是動態交換vlan學習技術，解決交換機之間vlan手工配置繁雜容易忽略出錯的問題
只能用在二層設備的trunk口上，全域開啟GVRP，介面開啟GVRP，介面：gvrp registration fixed
Fixd只發不學，Nomal又發又學(默認)，Forbidden不發不學
目錄
干貨：
一、GARP 和 GVRP
二、詳細解釋GVRP
三、GVRP 配置實體
1. GVRP配置原則
2. 拓撲
3. 配置
1. GVRP服務端
2. GVRP客戶端
3. 查看GVRP
4. GVRP三種模式
5. 注意
四、專欄分享
一、GARP 和 GVRP
文中出現了 GARP 和 GVRP 這里先簡單介紹一下 GARP 的概念，稍微注意一下，不要搞混了，
GARP(General Attribute Register Protocol)，通用屬性注冊協議，用于屬性的動態注冊和注銷，是一個通用協議的模板，目前的應用有GVRP和GMRP，本文介紹的是GVRP，
GVRP是動態交換vlan學習技術，解決交換機之間vlan手工配置繁雜容易忽略出錯的問題
只能用在二層設備的trunk口上，
二、詳細解釋GVRP
GVRP 定義在 IEEE 802.1P 標準中，允許對 802.1Q VLAN 進行控制，
GVRP 交換機之間能夠相互交換 VLAN 配置資訊，裁剪不必要的廣播和未知單播流量以及在通過 802.1Q 干線連接的交換機上動態創建和管理 VLAN，
GVRP 中采用了 GID 和 GIP，這兩部分分別提供了用于基于 GARP 應用程式的通用狀態機制描述和通用資訊傳播機制，GVRP 只運行在 802.1Q 干線鏈路上，GVRP 通過剪除干線鏈路使得只有活動 VLAN 才在干線連接上傳輸，在 GVRP 為干線添加一個 VLAN 之前，它首先要收到來自交換機的 join 資訊， GVRP 更新資訊和計時器都是可以改變的，GVRP 埠有多種運行模式，從而控制它們裁剪 VLAN 的方式，GVRP 能夠為 VLAN 資料庫動態添加和管理 VLAN，
換句話說，GVRP 支持設備之間 VLAN 資訊的傳播服務，在 GVRP 中，能夠手工配置一臺交換機的 VLAN 資訊，該網路中的其它所有交換機能夠動態了解那些 VLAN 的情況，終端結點可以接入任何交換機并且連接到所需的 VLAN 上，終端要使用 GVRP 就需要安裝 GVRP兼容的網路介面卡（NIC），GVRP 兼容的 NIC 可以配置加入到所需的VLAN上，然后接入一個 GVRP-enabled 交換機，NIC 與交換機之間建立通信連接，并在兩者之間實作了 VLAN 連通性，
三、GVRP 配置實體
1. GVRP配置原則
1. 只能在 802.1Q 兼容的埠上配置每埠 GVRP 陳述，
2. 必須在 dot1Q 鏈路的兩端都啟用 GVRP，
3. VLAN1 的 GVRP 注冊模式始終是 fixed， 并且是不可配置的，在 GVRP 啟用的情況下，VLAN1 始終被 dot1Q trunk 所攜帶，
4. VTP 修剪的情況下，它在所有禁用 GVRP 的 dot1Q TRUNK 鏈路上運行，

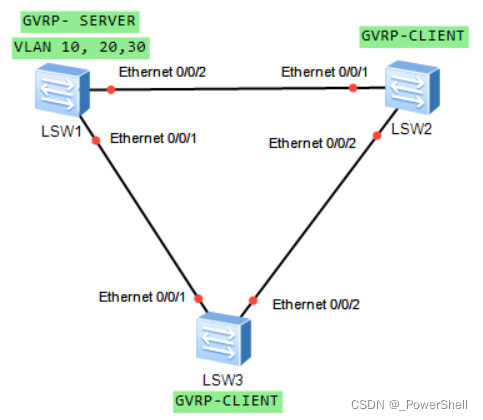

2. 拓撲
3. 配置
1. GVRP服務端
1. 全域開啟GVRP
2. 介面開啟GVRP
3. 介面定義GVRP注冊模式
[LSW1lgvrp
[LSW1]interface e0/0/1
[LSW1-Ethernet0/0/1]gvrp
[LSW1-Ethernet0/0/1]gvrp registration fixed
2. GVRP客戶端
1.全域開啟GVRP
2.介面開啟GVRP
3.介面定義GVRP注冊模式
[LSW2lgvrp
[LSW2]interface e0/0/1
[LSW2-Ethernet0/0/1]gvrp
[LSW2-Ethernet0/0/1]gvrp registration normal
[LSW3lgvrp
[LSW3]interface e0/0/1
[LSW3-Ethernet0/0/1]gvrp
[LSW3-Ethernet0/0/1]gvrp registration normal3. 查看GVRP
display gvrp?4. GVRP三種模式
Fixd 只發不學
Nomal 又發又學(默認)←
Forbidden 不發不學5. 注意
GVRP學習到的動態vlan只能指導轉發，不能呼叫，
