5G 核心網架構概述
| 5G 核心網組成 |
| 網元 | 全稱 | 功能 |
|---|---|---|
| AMF | Core Access and Mobility Management Function | 核心接入和移動性管理功能 |
| AUSF | Authentication Server Function | 鑒權服務器功能 |
| NSSF | Network Slice Selection Function | 網路切片選擇功能 |
| UDM | Unified Data Management | 統一資料管理功能（類似4G 中的 HSS） |
| SMF | Session Management Function | 會話管理功能 |
| UDP | User Plane Function | 用戶面功能 |
| PCF | Policy Control Function | 策略控制功能（類似于4G中的 PCRF） |
| DN | Data Network | 資料網路，如運營商服務、互聯網接入或第三方服務 |
| AF | Application Function | 應用功能 |
| NEF | Network Exposure Function | 網路開放功能 |
| NRF | NF Repository Function | 網元查詢功能 |
| 5G-EIR | 5G Equipment Identity Register | 5G 設備標識注冊功能 |
| UDSF | Unstructured Data Storage Function | 非結構化資料存盤功能 |
| UDR | Unified Data Repository | 統一資料存盤功能 |
其中，用戶面的UPF和控制面的 AMF和SMF是5G 核心網的關鍵節點：
- UPF節點的功能
- 資料分組路由和傳遞；
- 外部網路路由；
- QoS操作；
- 資料分組檢查；
- 業務測量（Traffic Measurements）；
- inter-RAT移動性錨點，
- SMF節點的功能（SMF是LTE中MME和SGW、PGW中的會話管理功能的融合體）
- 會話管理；
- UE IP地址分配與管理；
- UP 面功能選擇和控制；
- 合法監聽，
- AMF節點的功能（AMF是MME中除了會話管理功能以外的其他功能的集合）
- 注冊管理；
- 連接管理；
- 可達性管理；
- 移動性管理；
- 鑒權，
| 5G 核心網 VS. LTE 核心網的變化 |
變化一： 核心網和接入網解耦
接入網系統為用戶提供獨立的接入能力，它與部署場景、業務場景緊密相關，接入網追求的是讓用戶可以更高效、便利地接入網路，
核心網系統為用戶多樣化的接入技術提供統一匯聚，它一方面為用戶業務服務，另一方面也為運營商業務編排服務，核心網追求的是可擴展和兼容性，

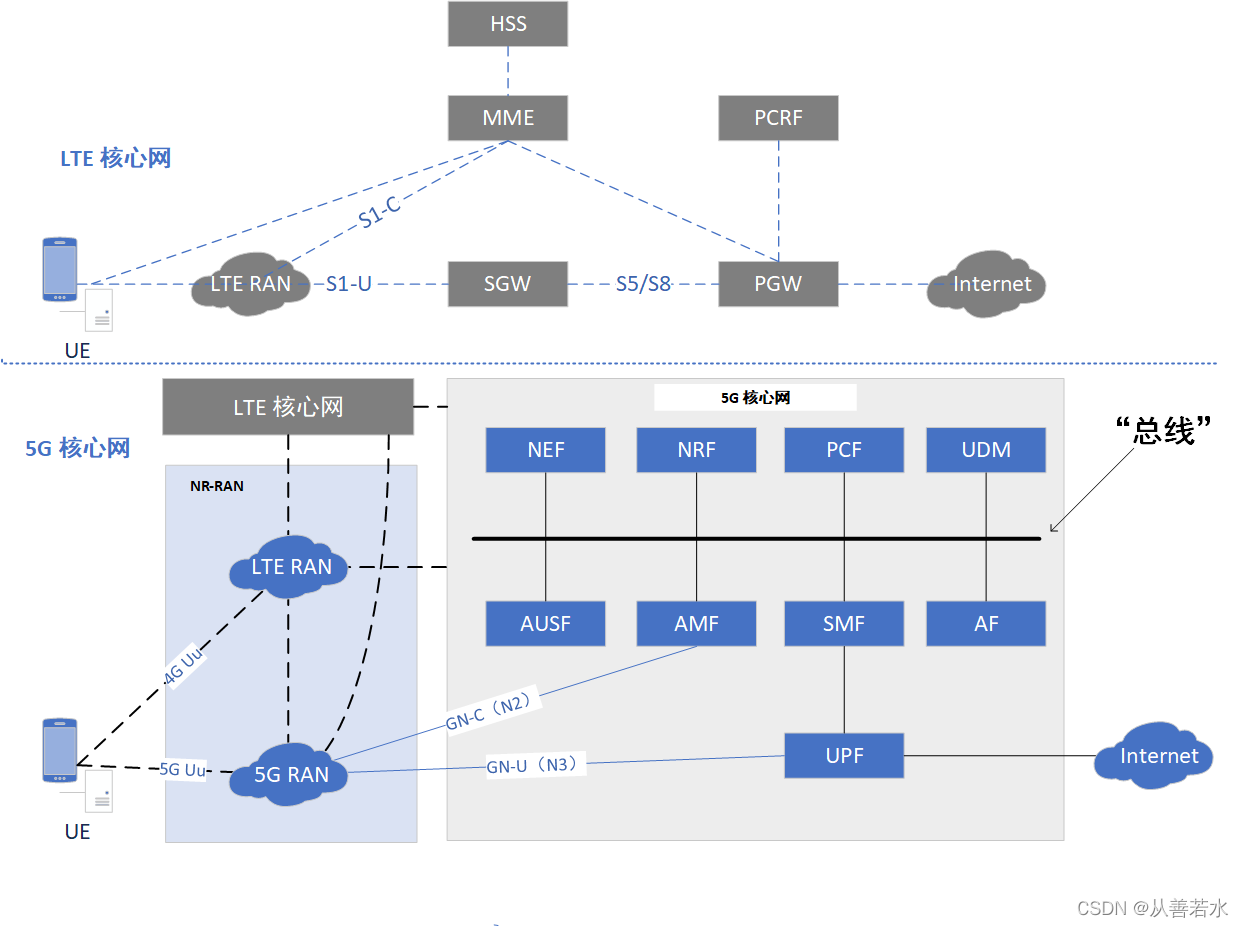

上圖中可以看出，5GS 的接入網系統并非與 LTE 一樣只由一個制式的接入網技術組成，而是由 5G NR 接入網技術和演進后的 LTE接入網 E-UTRAN 組成，在 3GPP 中統稱為 NG-RAN，具體來講，演進后的 LTE 接入網的網路節點就是 NG-eNB，而5G 接入網網路節點就是 gNB，
變化二： 用戶面和控制面分離
5GS 的用戶面功能由部署于NG-RAN 和外部網路之間的UPF承擔，UPF是 LTE SGW 和 PGW 用戶面功能的融合，相比LTE SGW+PGW 的用戶面結構更加簡潔、集中，UPF 的出現為SDN 和 NFV 技術的實作奠定了基礎，也為實作邊緣計算鋪平了道路，
用戶面和控制面分離使用戶面更具靈活性，可以提供更為個性化的路由服務，這也給降低時延奠定了基礎，
變化三： 基于服務的網路架構
上圖中的 “總線” 其實就是基于服務的網路架構思想，基于服務的網路架構是5G 核心網架構和設計思路的重要變化，所謂 “基于服務的” ，其核心思想是核心網設計重心在于對內、對外服務和功能的提供，解除網路功能與服務間的耦合性，從點對點通信模式改變為 “生產者” 和 “消費者” 之間的相互獨立關系，
變化四： 對業務多樣性能力的增強
說到業務多樣性，大家一定會想到QoS，從3G系統以來，QoS都是移動通信系統中實作業務多樣性的核心技術，但是，隨著移動互聯網技術的發展，業務多樣性問題更加突出，傳統的QoS并不能滿足多樣化的業務需求，特別是在垂直業務場景中，其對網路的技術需求與傳統業務有天壤之別，因此，5G 中除了繼續對QoS體系進行增強以外，還引入了網路切片的概念，
網路切片實質上是一種虛擬網路，5G 核心網可以根據特定的用戶需求，在物理層網路中虛擬出特定能力的網路，比如針對一般的eMBB場景，可以提供移動環境下的大帶寬接入；針對工業物聯網場景，降低對移動性的優化，加強可靠性、低時延的優化，這兩個虛擬網路對于用戶來說是完全隔離的兩個網路，但在物理上共用同一個核心網和接入網實作，這個關系類似于電腦上的虛擬機，基于同一套資源，虛擬機可以同時模擬多個不同且相互獨立的系統，但對于用戶來說，虛擬機之間完全隔離，網路切片技術為運營商提供了無限的商業可能，為運營商的業務形態創新奠定了基礎，
