高帶寬、大容量的采集存盤傳輸系統具有豐富的應用場景，在雷達信號處理領域，高帶寬大容量可支持更高速率的前端資料的采集存盤，在影像采集方面，可以直接存盤超高幀率的視頻影像資料，在天文觀測領域，可以存盤更長時間的觀測資料，
另外，NVME SSD硬碟為雙向全雙工方式，讀盤與存盤互不影響，在高速存盤的同時即可將盤中資料高速讀出，在一些高校研究領域，該系統還可以用于近存盤計算、存算一體等硬體架構等相關課題研究，
采-存-傳系統——采集
支持各種不同方式的資料采集介面，
通常我們的用戶可以使用標準的FMC擴展卡為采存傳硬體系統擴展不同采樣率的ADC或影像傳感器；阿吉畢也提供有相當多種類的FMC-ADC擴展子卡以及FMC影像傳感器介面擴展子卡，
另外，我們還支持基于高速串行收發器配以不同協議傳輸的高速串行數字信號的采集，通常典型的有基于硬體平臺上SFP+、QSFP介面或QSFP28介面的AURORA協議資料、萬兆以太網資料、SRIO協議等資料的采集，
采-存-傳系統——存盤
高帶寬大容量的存盤能力是本系統的靈魂，

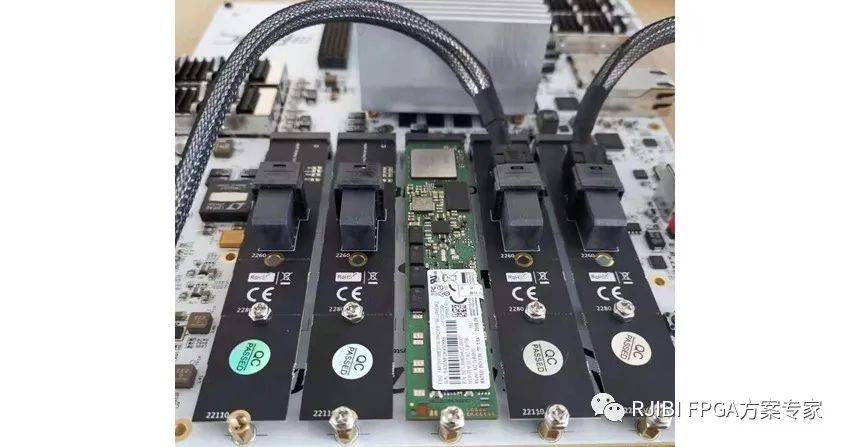

我們的系統采用高性能NVME SSD為存盤介質，NVME SSD硬碟通過PCIe Gen3x4介面與FPGA相連；通過組建RAID0 SSD存盤陣列以達到更高存盤帶寬和更大存盤容量，針對高帶寬存盤相關需求，我們可以提供單板高達10GB/s以上的存盤帶寬，針對大容量存盤相關需求，我們可以提供單板的存盤容量可達數十TB級別，
采-存-傳系統——傳輸
敢于直面和挑戰傳輸龐大的資料量！
資料的采集與存盤終究要傳輸至需要使用的位置，比如其他的FPGA處理板、上位機等，在阿吉畢采存傳系統中，我們提供完善的資料傳輸功能以便達成用戶的最終目的，我們的系統支持以SFP+、QSFP或QSFP28介面的AURORA協議資料、萬兆以太網資料、SRIO等協議進行傳輸；或通過PCIe上傳至上位機，
典型案例

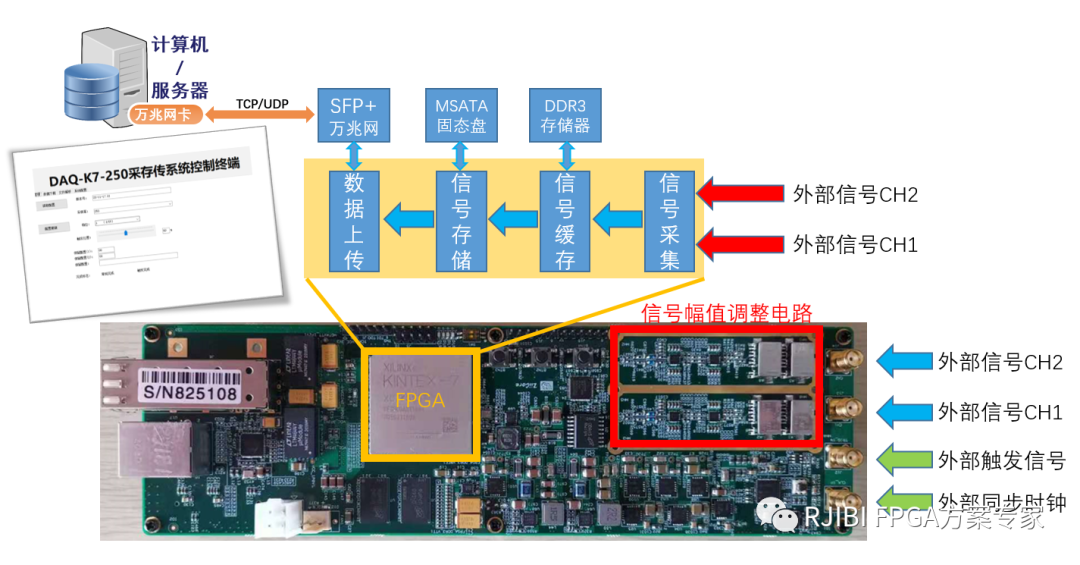

FACE-DAQ-K7采存傳系統
本系統是集模擬信號調理、信號采集、快取、大容量存盤、網路上傳和界面控制等功能于一體的系統，系統通過ADC器件采集前端模擬信號，將轉換后的數字信號送入FPGA，通過FPGA內部快取處理后按用戶需求存入SSD硬碟，系統支持持續采集與觸發采集等不同模式，并且在采集結束后可以將資料通過10G以太網以TCP協議上傳至上位機中，在上位機上具備有一個控制界面可以對底層硬體進行狀態識別與控制，

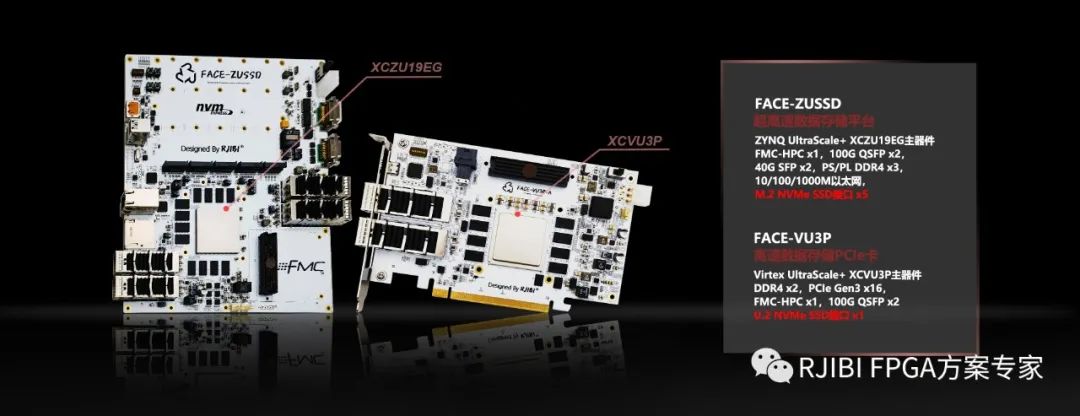

FACE-ZUSSD & FACE-VU3P采存傳系統
外部傳感器高速資料通過前端高速介面（FMC、QSFP、ADC等）進入FPGA進行快取，并且同時可以由ZYNQ PS同步給出附加資料與傳感器資料組合后進入NVME RAID0存盤陣列中，系統的存盤資料帶寬可以達到5-10GB/s，系統存盤容量可以達到數十TB級別，同時我們提供有高速回讀方案，用戶可以通過上位機的PCIe介面與板卡建立高速資料通道，直接將NVME SSD陣列中的資料取回上位機，我們提供的上位機軟體API可以完成對FPGA板卡的狀態回讀、流程控制、資料回讀以及二次開發功能，

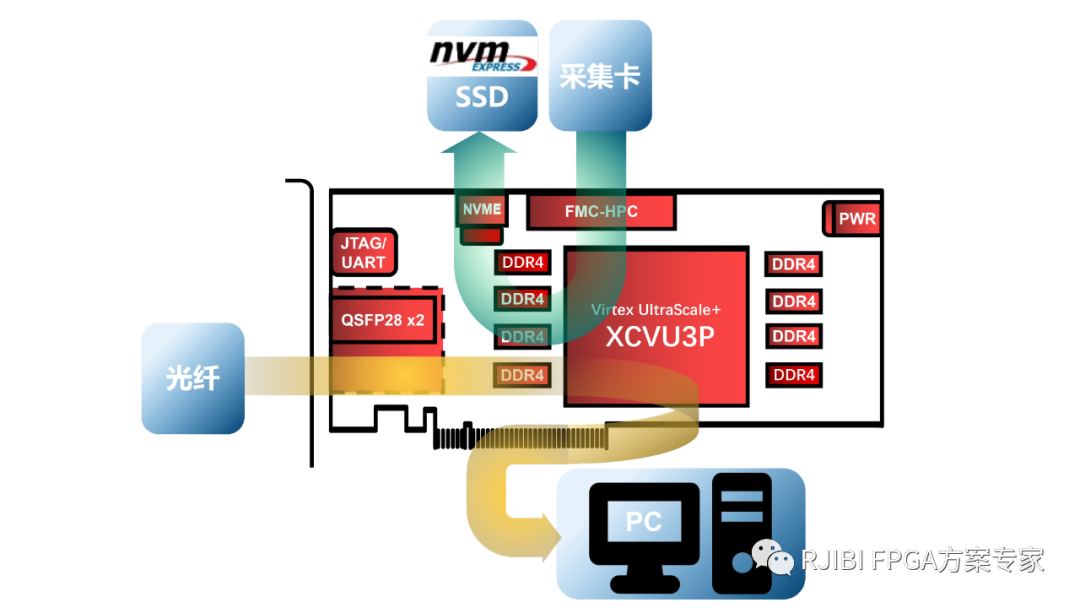

Demo1: 基于VU3P的PCIe資料采集存盤系統

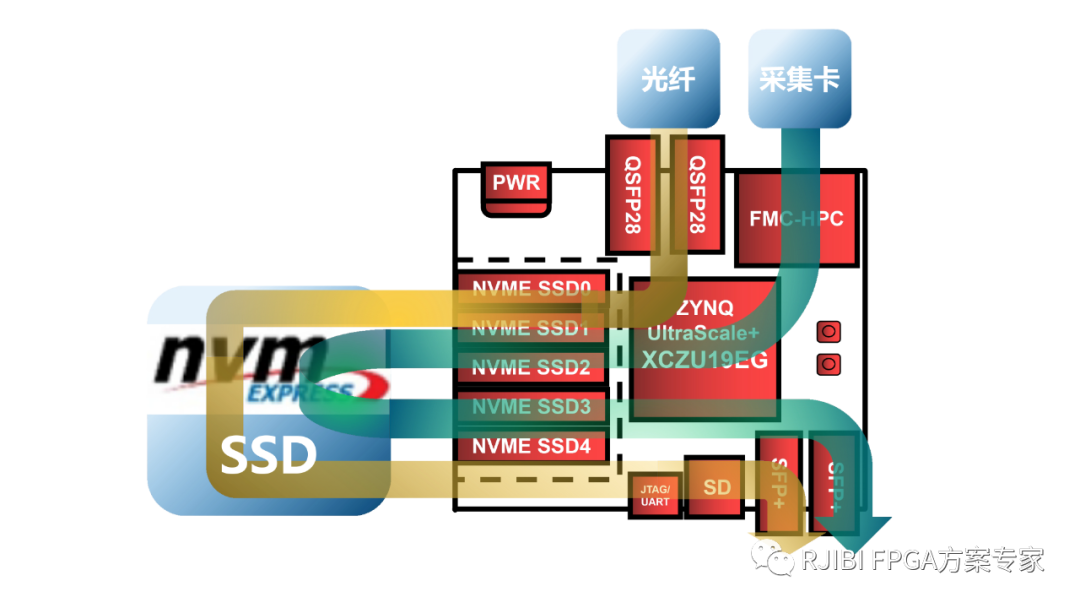

Demo2: 基于ZUSSD的高速NVMe資料記錄儀——10GB/s

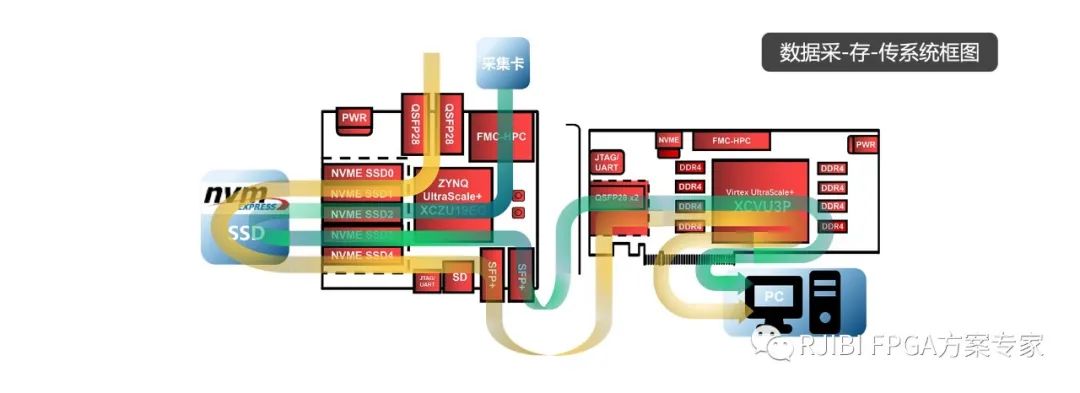

Demo3: 基于VU3P+ZUSSD的資料采-存-傳系統
