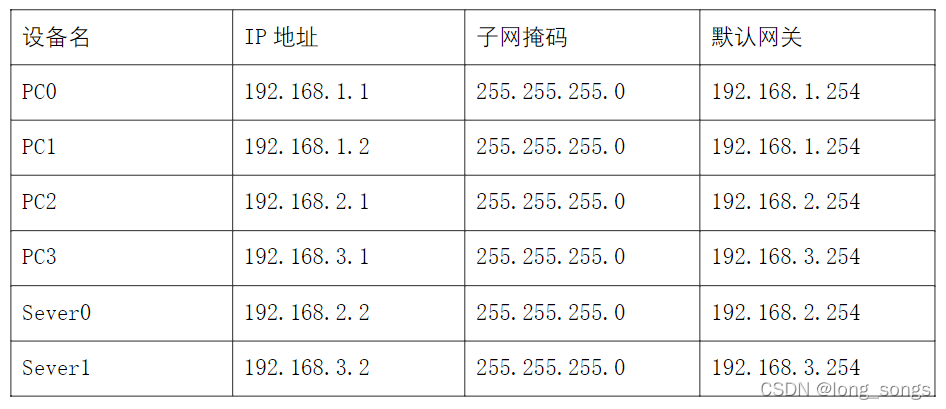

【靜態路由配置實驗】實驗背景：某公司有一個總部和兩個分部，分別都是一個獨立的局域網，為了使得每個分部和總部能夠正常相互通信，共享資源，每個分部出口利用一臺路由器進行連接，分部路由器和總部路由器間公司申請了DDN專線進行相連，要求做適當配置實作兩個分部和總部的正常相互訪問，使用設備采用3臺2811路由器，3臺2960交換機和4臺PC機以及2臺服務器：分別命名PC0、PC1、PC2、PC3、Sever0和Sever1，實驗中采用192.168這個IP地址段，分部1占用192.168.1.0/24網段；路由器Router0和Router1之間的網路占用192.168.4.0/24網段，路由器Router0和Router2之間的網路占用192.168.5.0/24網段，畫出網路拓撲圖，驗證：兩個網路終端設備之間的連通性，
可能有些命令是縮寫有些是全稱，具體對照：
Cisco Packet Tracer 思科命令縮寫_long_songs的博客-CSDN博客

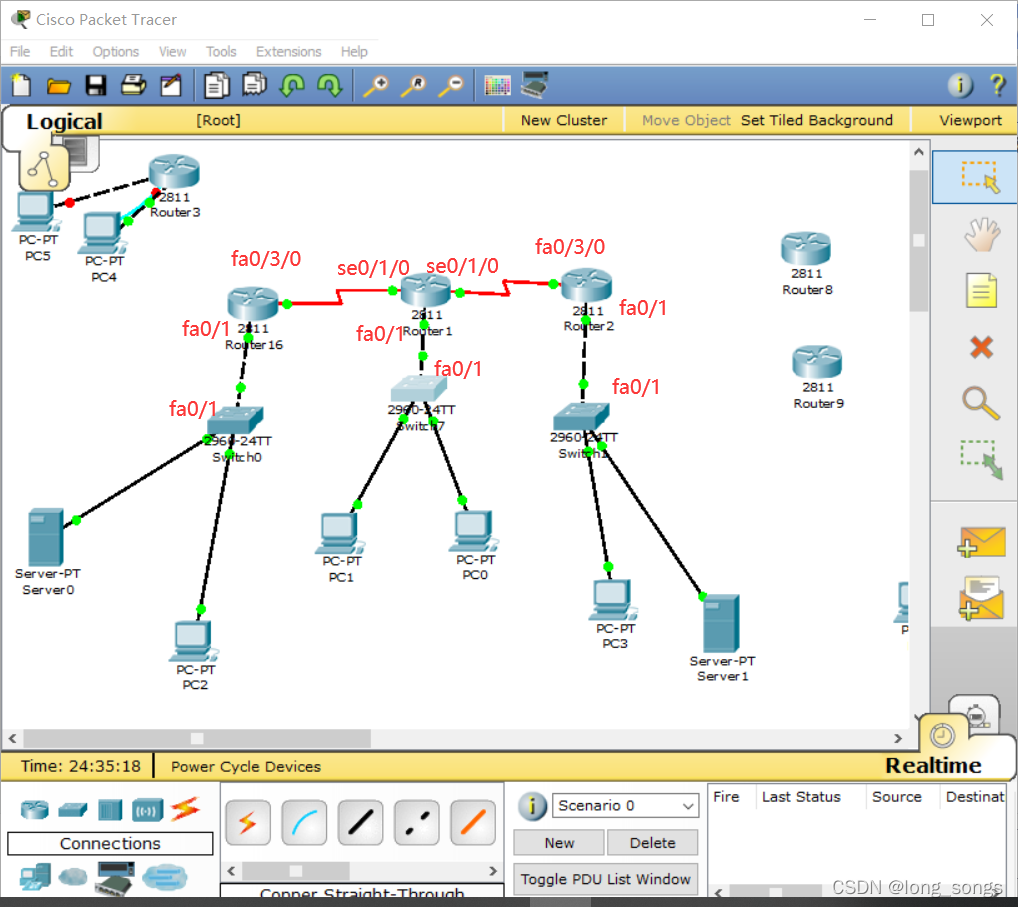

首先畫出拓撲圖
剩下的隨便連哪個介面

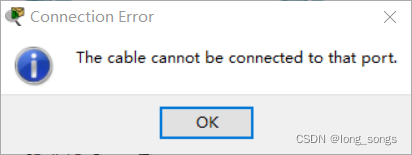

可能路由器之間的介面接不上線
路由器之間DCE的連接方式
雙擊2811型的路由器
點擊開關按鈕先把開關關了
左側選擇

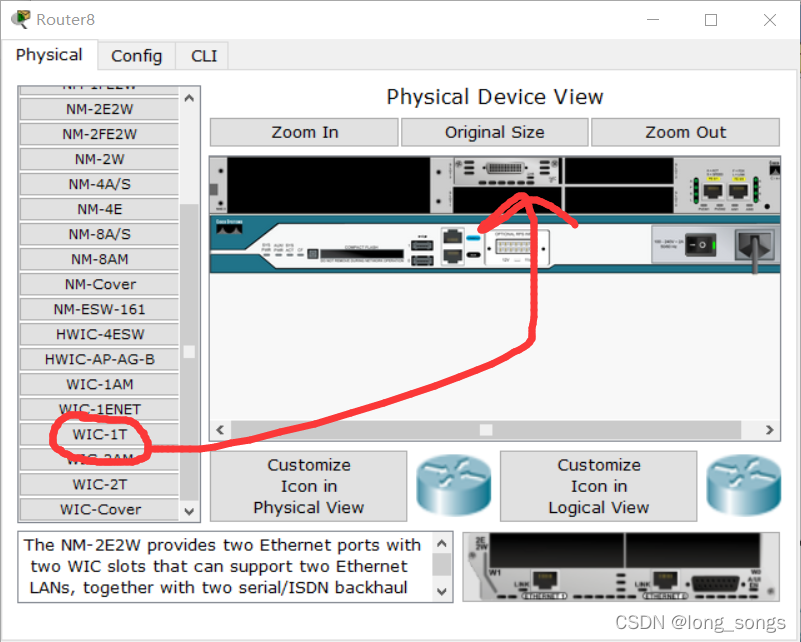

要是兩個以上選擇WIC-2T
再打開開關
連接成功
下面的六個設備的配置
為了實作分公司和總部之間網路的聯通，需要八步
R16-R1-R16-R1-R2-R1-R2-R1

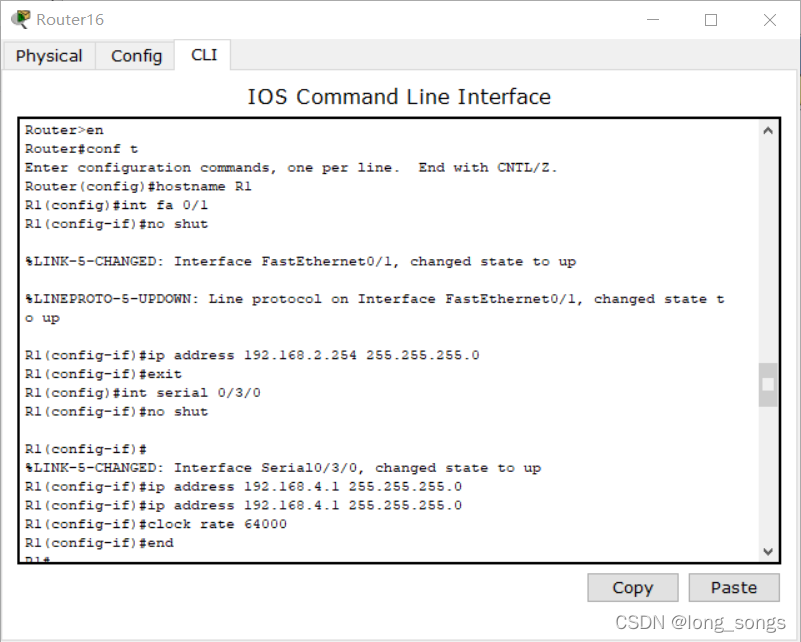

R16
en
conf t
hostname R1
int fa 0/1
no shut
ip address 192.168.2.254 255.255.255.0
exit
int serial 0/3/0
no shut
ip address 192.168.4.1 255.255.255.0
clock rate 64000
end
R1
en
conf t
hostname R2

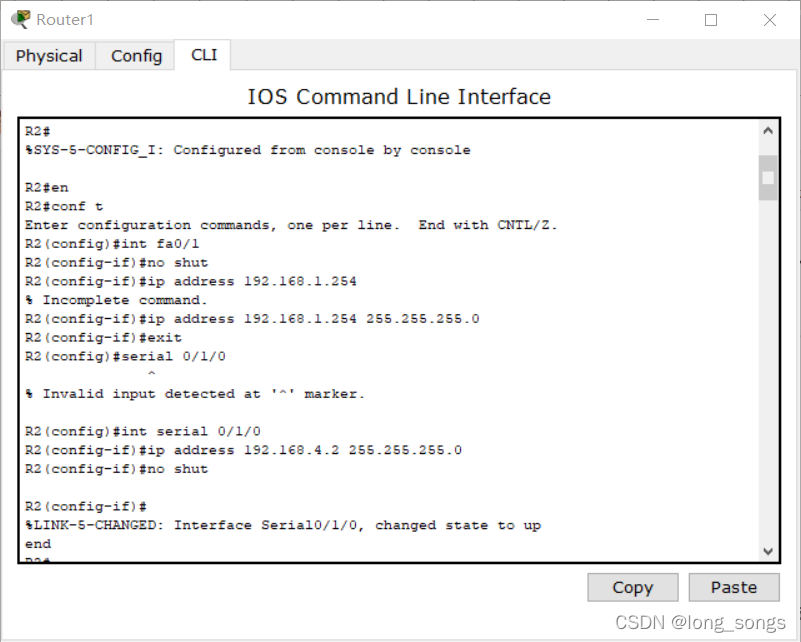

int fa 0/1
no shut
ip address 192.168.1.254 255.255.255.0
exit
int serial 0/1/0
no shut
ip address 192.168.4.2 255.255.255.0
end
R16
en
conf t

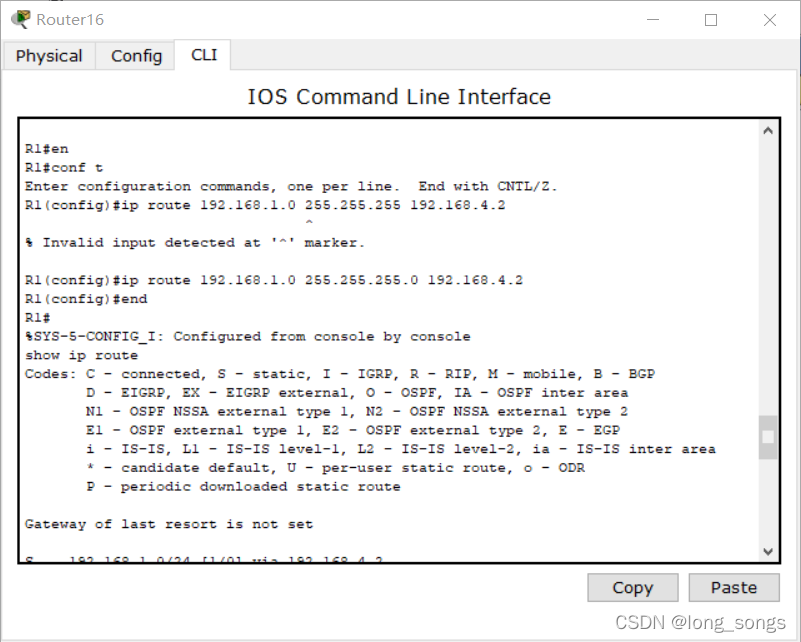

ip route 192.168.1.0 255.255.255.0 192.168.4.2
end
show ip route
R1
en
conf t

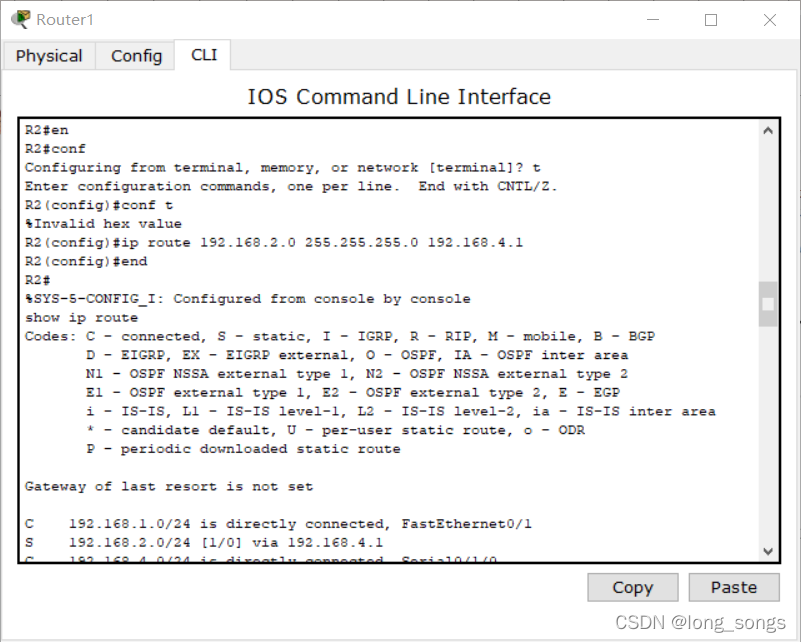

ip route 192.168.2.0 255.255.255.0 192.168.4.1
end
show ip route
剩下的也是同理

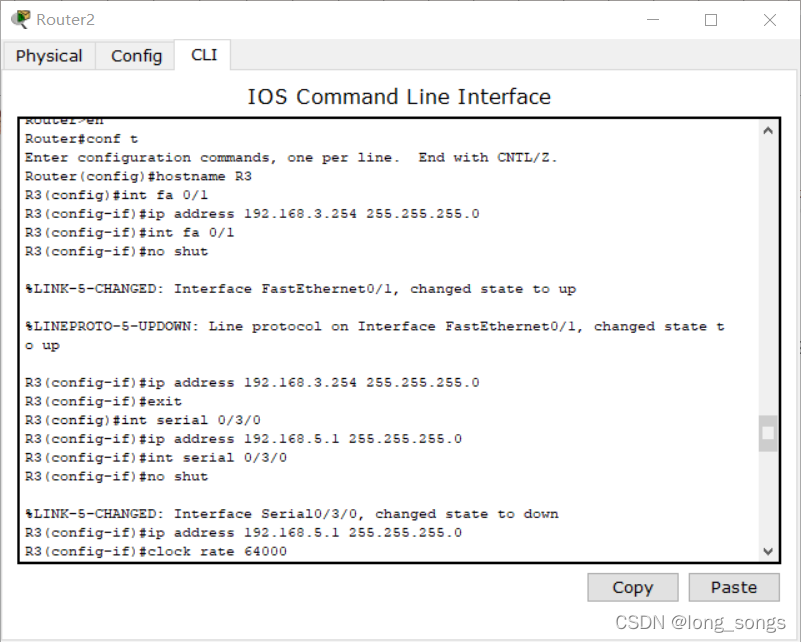

R2
en
conf t
hostname R3
int fa 0/1
no shut
ip address 192.168.3.254 255.255.255.0
exit
int serial 0/3/0
no shut
ip address 192.168.5.1 255.255.255.0
clock rate 64000
end
R1
這邊因為fa0/1已經配置過了所以不用也可以
en
conf t
hostname R3

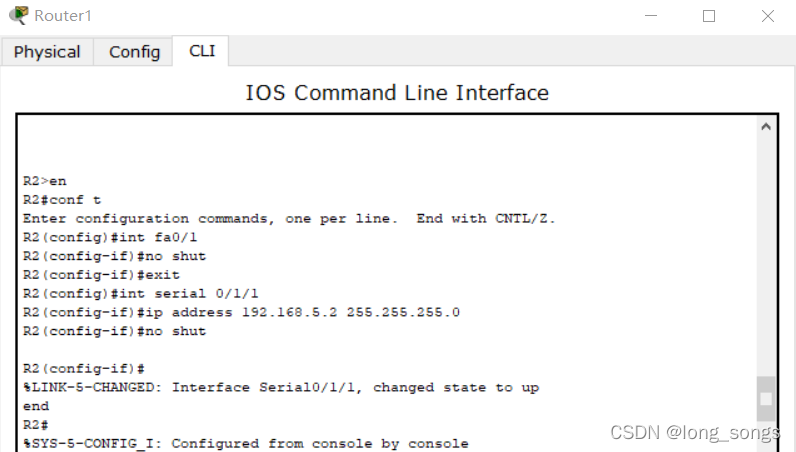

int serial 0/1/1
no shut
ip address 192.168.5.2 255.255.255.0
end
R2
en
conf t

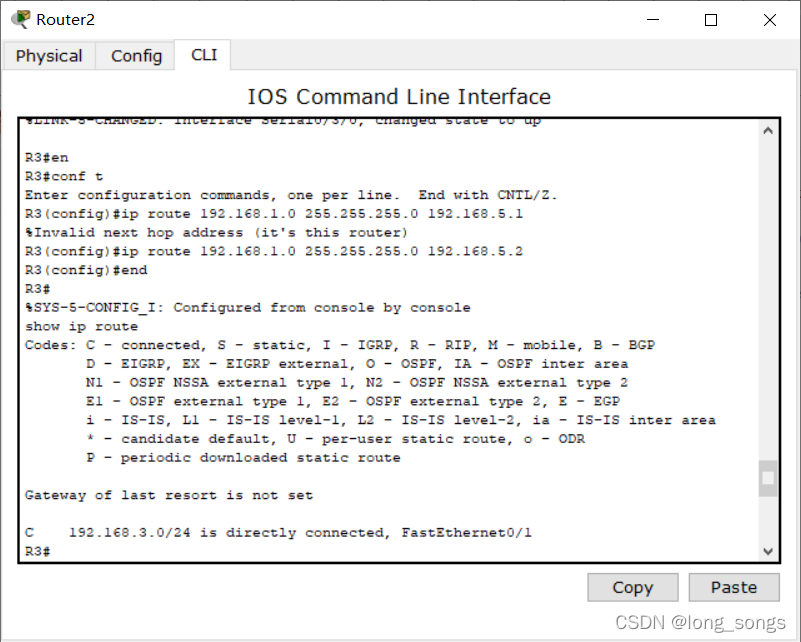

ip route 192.168.1.0 255.255.255.0 192.168.5.2
end
show ip route

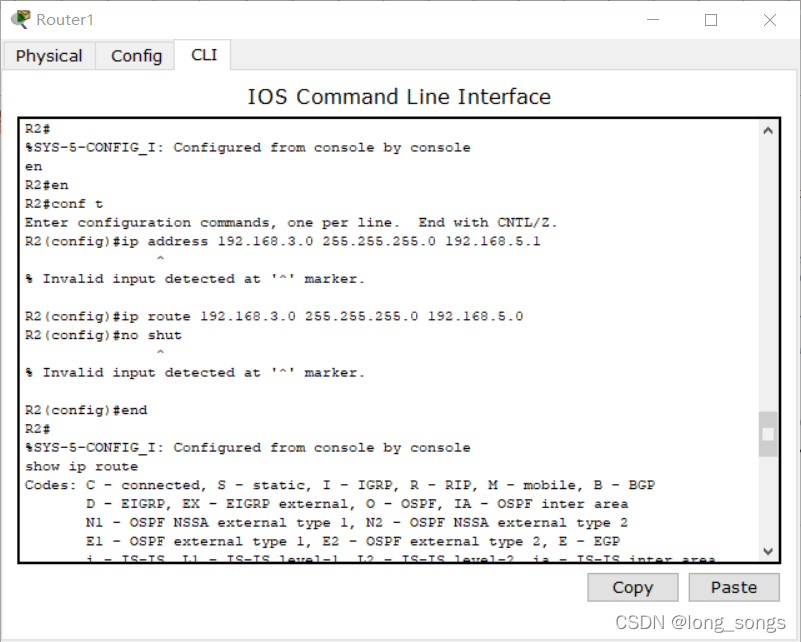

R1
en
conf t
ip route 192.168.230 255.255.255.0 192.168.5.1
end
show ip route

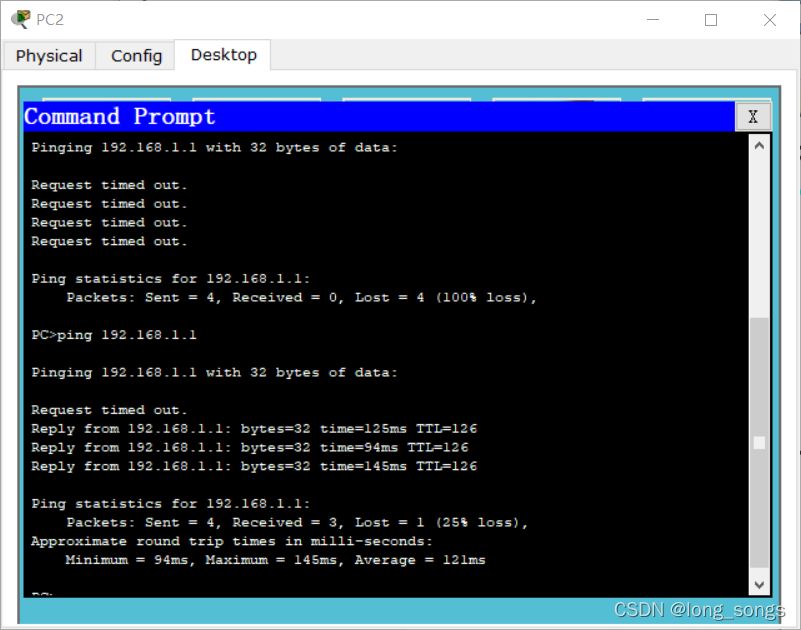

全都配置好了之后可以開始ping一下分公司和總部之間的機子了

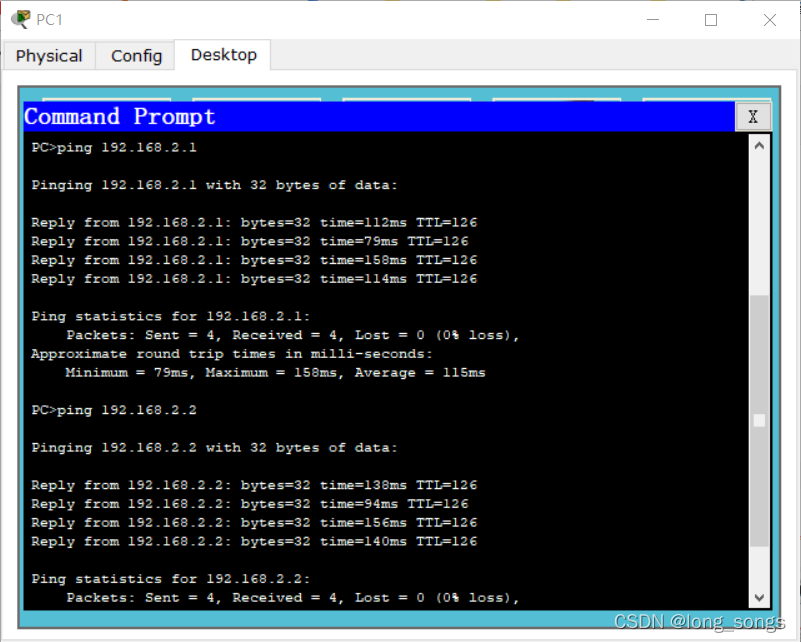

主機之間可以

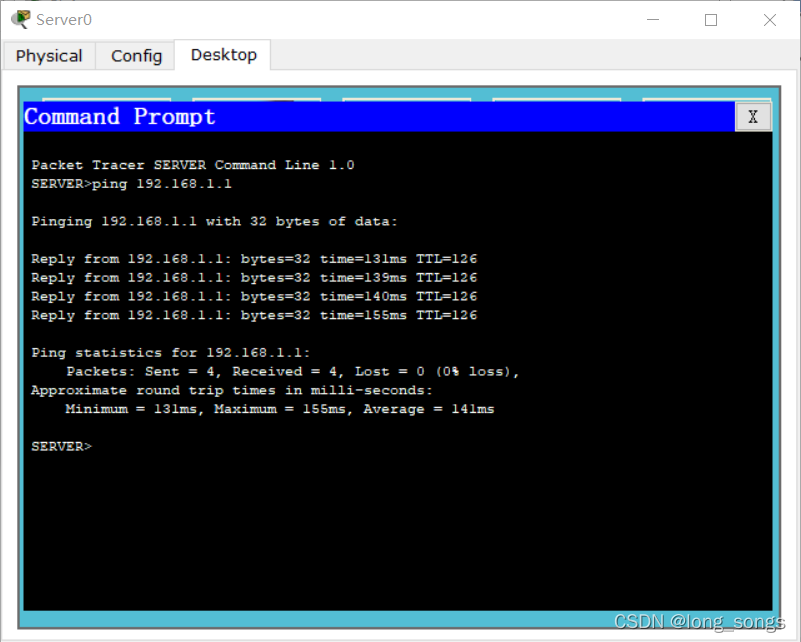

服務器到主機也可以
總部也能出來
大功告成！完成了基本的任務
